GEBRUIKSAANWIJZING 1957111 MAKITA

Original Instruction Manual
Instructions d'emploi d'origine
Original betriebsanleitung
Manuale di istruzioni originale
Originele gebruiksaanwijzing
Instrucciones de manejo original
Instruções deServiço original
Original brugsanvisining
Протutoуххерiodio obnyiw
Original Kullanim Kilavuzu

Warning: Before use, read this booklet and the instruction manual of the power unit. Failure to follow the warnings and instructions may cause serious or fatal injury.
Avertissement : Avant d'utiliser l'outil, lisez la presente brochure et le mode d'emploi du groupe moteur. Le non-respect des instructions et des mises en garde peut entrainer des blessures graves ou mortelles.
Warning: Lesen Sie vor Verwendung des Kettensägenaufsatzes diese Broschüre und die Betriebsanleitung des Antriebs. Bei Nichtbeachten dieser Warnungen und Anweisungen kann es zu schweren oder gar tödlichen Verletzungen kommt.
A Avverenza: Prima dell'uso è opportuno leggere il presente opuscolo e il manuale di istruzioni del gruppo di alimentazione. La mancata osservanza delle avvertenze e delle istruzioni può condurre a infortuni gravi o letali.
Waarschuwing: Lees voor gebruik deze gebruiksaanwijzing en de gebruiksaanwijzing van uw multifunctionele aandrijfsystem e aanachtig door. Het Niet volgen van de waarschuwingen en instructies kan leiden tot ernstig of fataal letsel.
Advertencia: Antes del uso, lea este folleto y el manual de instrucciones del grupo motor. Si no se respetan las advertencias y las instructucciones, se pueda produir lesiones graves o fatales.
Aviso: Antes dautilização, leia este folheto e o manual de instruções da unidade de alimentação. O incumprimento dos avisos e instruções pode causar ferimentos graves ou fatais.
Advarsel: Laes dette haefte og brugsanvisingen til drivenheden inden brug. Manglende overholdelse af adverslerne og instruktionerne kan medfrole alvorlig erer ddelige tilskadekomst.
AnpoEoiOnn: Piv an to n xpna, napakauoue diaaote auto to quuaiaio kai to exyepidio odnyiw Tns 2evvokivntnc movadac. Av 2ev akoaloutheta 1C TPOEIOIooic kai Tc odnyie c mtopei va TpOKAe oBapoc n 0avatnpopoc tpaumatuo.
Uyari: Kullanmaya baslamadan once, bu kilavuzu ve guc basliginin kulanim kilavuzunu okuyun. Verilen uyarilara ve talimatlara uyulmasi ciddi ve hatta olumcul yaralanimalara yol acabilir.

KR400MP

1

2

3

4

5

6

7

English

(Originele instructies)

Voorwoord

Hartelijk dank voor uw aankoop van dit grondfreeshulpstuk van Makita. Dit hulpstuk is bedoeld om te worden bevestigd aan het multifunctionele aandrijfsysteme van Makita dat in deze gebruiksaanwijzing worden genoemd.
Lees voor gebruik deze gebruiksaanwijzing en de gebruiksaanwijzing van uw multifunctionele aandrijfsysteme aanachtig door. Hierdoor bent u in staat de best möglichke resultaten te behalen die het grondfreeshulpstuk van Makita u kan bieden.

Inhoud Pagina

Voorwoord 26

Symbolen 26

Goedgekeurd aandrijfsysteme 26

Beschrijving van de onderdelen 27

Veiligheidsvoorzorgsmaatregelen. 27

Bevestigen en instellen 28

Bediening. 29

Inspectie en onderhoud 29

Opslag 29

Onderhoudsplanning 30

Problemen oplossen 30

EU-verklaring van conformiteit 31

Symbolen

Hieronder staan de symbolen die op het hulpstuk en in deze gebruiksaanwijzing worden gebruikt. U dient de betekenis ervan te kennen.

Lees de gebruiksaanwijzing en volgdezepop.

Besteed bijzondere zorg en aandacht!

Draag een veiligheidshelm, oog- en gehoorbescherming.

Draag stevige schoenen met antislipzolen.

Houd uw lichaam UIT de buurt van de draaiende messenbladen.

Houd een afstand van ten minste 5 meter aanussen het gereedschap en omstanders.

EHBO

(Alleen voor Europese landen) Dit gereedschap voldoet aan EU-richtlijnen.

Goedgekeurd aandrijfsysteme

Dit hulpstuk is alleen goedgekeurd voor gebruik met het volgende aandrijsystem:

EX2650LH Multifunctioneel aandrijfsystem

1. WAARSCHUWING: Gebruik het hulpstuk nooit met een Niet-gedgekeurd aandrijsysteme. Een Niet-goedgekeurde combinatie, en hulpstuk en aandrijsysteme kan tot ernstig letsel leiden.

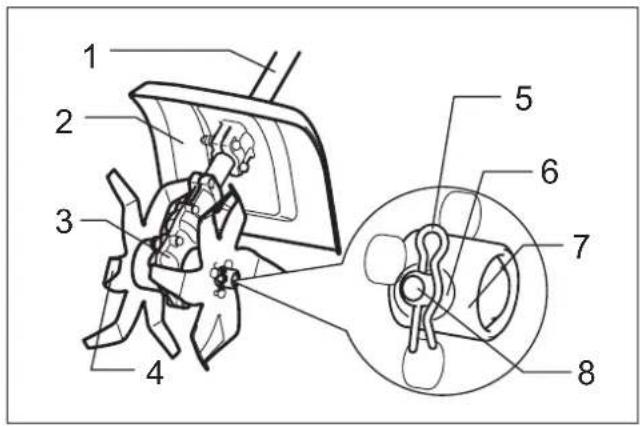

Beschrijving van de onderdelen (zie afb.1)

1. As
2. Beschemkap
3. Tandwielhuis
4. Messenblad
5. Borgveer
6. Ring
7. Naaf
8. Pen

Veiligheidsvoorzorgsmaatregelen

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies in deze gebruiksaanwijzing en in de gebruiksaanwijzing van het aandrijfsystem. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kuren raadplegen.

De termen "grondfrees" en "gereedschap" in de waarschuwingen en voorzorgsmaatregelen verwijzen maar de combinatie van het hulpstuk en het aandrijsysteme.

De term "motor" in de waarschuwingen en voorzorgsmaatregelen verwijst maar de benzinemotor of elektromotor van het aandrijsystem.

Gebruiksdoeleinden

Dit hulpstuk isuitsluitend ontworpen voor het frezen van grond in combinatie met een goedgekeurd aandrijsysteme. Gebruik het hulpstuk nooit voor enig ander doel. Misbruik van het hulpstuk kan leiden tot ernstig letsel.

Algemene voorzorgsmaatregelen

Alvorens de grondfrees te starten, leest u deze - gebruiksaanwijzing en de gebruiksaanwijzing van het aandrijsystem om ubekend te make n met de juiste manier van omgaan met de grondfrees.

Leen het hulpstuk Niet UIT aan een persoon met onvoldoende ervaring met of kennis van het omgaan met een grondfrees.

Wanner u het hulpstuk uitleent, geeft u altijd deze gebruiksaanwijzing erbij.

Sta Niet toe dat kinderen ofjonge mensen diejonger zich dan 18aar de grondfrees gebruiken.Houd hen uit de buurt van de grondfrees.

Hanteer de grondfrees met de hoogstmogelijkke zorg en - aandacht.

Gebruik de grondfrees nooit na het gebruik van alcohol of drugs, of wanner u zich moe of ziek voelt.

Probeer nooit de grondfrees te wijzigen.

Houd u aan de regelgeving zoals die in uw land geldt voor het hanteren van grondfrezen.

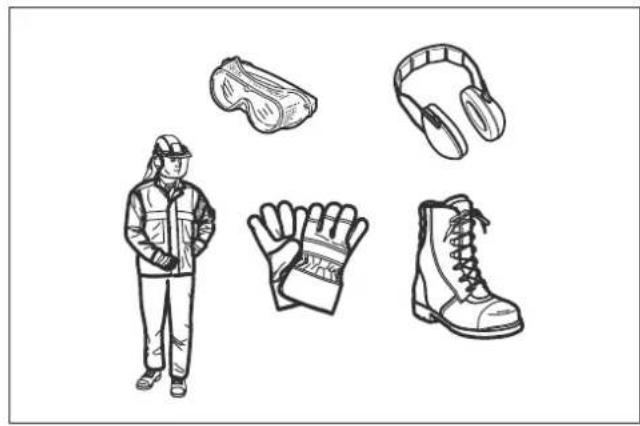

Persoonlijke-veiligheidsuitrusting (zie afb. 2)

Draag een veiligheidshelm, veiligheidsbril en -veiligheidshandschoenen om uzelf te beschemen gegen rondviegend afval en vallende voorwerpen.

Draag gehoorbescheming, zoals oorbessermers, om gehoorschade te voorkomen.

Draag geschickt kleding en schoenen waarmee veilig kan - worden gewerkt, zoals een werkoverall en stevige schoenen met antisilpzolen. Draag geen losse kleding of sieraden.

Loshangende kleding, sieraden en lang haar können verstrikt raken in bewegende delen.

Trek veiligheidshandschoenen aan voordat u de messenbladen aanraakt. De messenbladen können snijwonden veroorzaken in blote handen.

Veiligheid op de werkplek

• Veaar: Kijk of er hoogspanningsleidingen of schrikdraadafrasteringen in de buurt van het werkgebied zijn voordat u met de werkzaamheden begint. Als u een

hoogspanningsleiding nadert of aanraakt met het gereedschap, kan dat leiden tot de dood of ernstig letsel.

Bedien het gereedschap alleen bij goed zich en daglicht. Bedien het gereedschap Niet in het donker of in mist.

• Start en bedien de motor alleen buitenshuis op een goed geventileerde plaat. Gebruik in een gesloten ruimte of op een slecht geventileerde plaat's kan leiden tot de dood als gevolg van verstikking of koolmonoxidevergifting.
  Tijdens gebruik mag u nooit op een instabiele of gladde · ondergrond of op een stele helling staan. Let in de winter op ijns en sneuuw, en zorg er altijd voor dat u stevig staat.
• Houdijdens gelebruik omstanders en dieren ten minste 5 meter uit de buurt van de graskantmaier. Zet de motor uit zodia iemand dichter bij komt.
• Onderzoek het werkgebied op stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Deze kuren worden opgeworpen en letsel of materiele schadeveroorzaken.
• Werk nicht dicht bij afrasteringen, boomstronken of boomwortels. Zij hunnen de messenbladen beschadigen.
  WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen konnen zitten die ziekten aan de luchtwegen of andere ziekten konnenveroorzaken.

Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gezonden worden in pesticiden, insecticiden en herbiciden.

Uw risico van deze bloatstellingen varieert en hangt af van hoe vaak u dit soort bewerkingen uitvoert. Om bloatstelling aan deze chemische bestanddelen te verminderen: moeten de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeveing en gebruikmakend van goedgekeurd beschermende hulpmiddelen, zoals stofmaskers die ontworpen zich om microscopisch krine deeltjes te filteren.

In gebruik nemen

• Alvorens het gereedschap te monteren of af te stellen, zeit u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Trek verilgheidshandschoenen aan voordat u de messenbladen • monteert.
• Voordat u de motor start, inspecteert u het gereedschap op beschadigingen, losse schroeven/moeren en verkeerde montage. Controllerer of alle bedieningshendels en -schakelaars gemakkelijk kannen worden bediend. Maak de handgrepen schoon en droog.
• Vervang de messenbladen als ze zijn gebarsten, verbogen of beschadigd. Beschadigde messenbladen könnenijdens geleruik uiteenvliegen en ernstig letsel verroorzaken.
• Probeer nooit de motor te starten als het gereedschap beschadigd is of nog Niet volledig gemonteerd is. Als u zich hier nietaan houdt, kan ernstig letsel ontstaan.
  Stel het schouderdraagstel en de handgreep af op de lichaamsgrootte van de gebruiker.

De motor starten

• Trek de Personenlijke veiligheidsuitrusting aan voordat u de motor start.
  Start de motor op ten minste 3 meter afstand van deplaats waar • u brandstof hebt bijgevuld.
• Voordat u de motor start contrôleert u of zich geen Personen of dieren binnen het werkgebied bevinden.
• Wanneer u de motor start of een accu aanbrengt, controleert u dat de draaiende delen uw lichaam en andere voorwerpen, zoals de grond, niet raken. Deze+kunnen bij het starten gaan draaien en persoonlijk letsel, schade aan het gereedschap en/of materiele schadeveroorkazen.

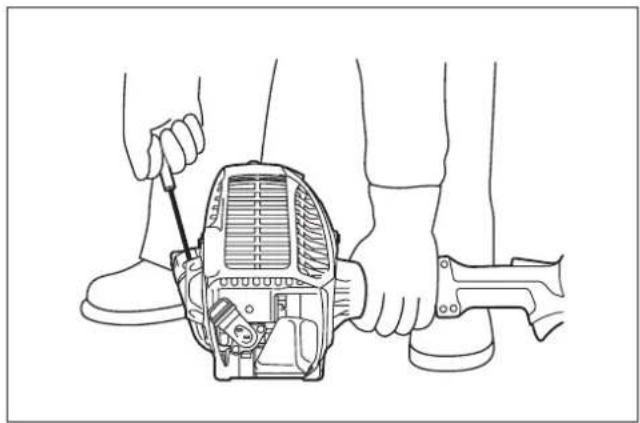

• Zet het gereedschap op een stevige plaat op de grond. Zorg ervoor dat u een goede balans hebt en dat u stevig staat.
• Houd het aandrijsysteme met uw linkerhand stevig gegen de grond gedrukt en trek aan de trekstarhandgreep. Ga nooit op de aandrijfas van het aandrijsysteme staan (zle afb. 3).

Raadpleeg de gebruiksaanwijzing van het aandrijsystem voor het starten van de motor.

• Als de messenbladen bij stationair toerental ronddraaien, zet u de motor uit en verlaagt u het stationair toerental.

Bediening

In geval van noood zet u de motor onmiddelijk uit

Als u tijdens gebruik een ongebruikelijke situatie opmerkt (bijv. geluid, trillingen), zet u de motoruit. Gebruik het gereedschap Niet meer totdat deoorzaak is opgespoord en verholpen.

De messenbladen blijven gedurende een korteijd bewegen nadat de gashendel van de motor is losgelaten of de motor isuitgeschakeld. Raak ze Niet onmiddelijk aan.

Terwijl de motor slechts stationair loopt, maakt u het gereedschap · vast aan het schouderdraagstel.

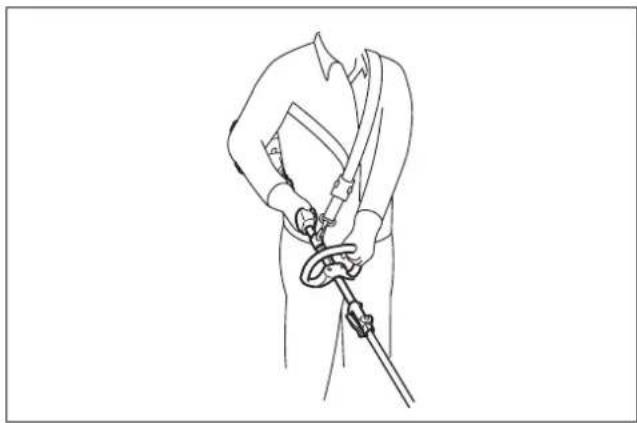

Gebruikijdens het werk het schouderdraagstel. Houd het - gereedschap stevig gegen uw rechterzij (zie afb. 4).

Houd de voorhandgreep met uw linkerhand vast, en houd dechterhandgreep met uw rechterhand vast, ongeacht of u links-ofrechtshandig bent. Vouw uw vingers en duim om de handgrepen.

Probeer nooit de apparatuur met een hand te bedieren. Als u de • controle over het gereedschap verliest, kan dat leiden tot ernstig of fataal letsel. Om de kans op verwonding te verkleinen, houdt u uw handen en voeten uit de buurt van de messenbladen.

Reik Niet te ver. Zorg allijd voor een stevige stand en goede - lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstromken,Boomwortels en greppels, om te voorkomen dat u valt.

Nadat gegen het gereedschap is gestoten of het is gevallen, - controleert u de conditie van het gereedschap voordat u de werkzaamheden hervat. Controller het brandstofsystem op brandstofflekkgage, en de bedieningselementen en veilghedsvoorzieningen op een juiste werkung. Als enige beschadiging zichtbaar is of u twijfelt, vraagt u een erkend Makita-servicecentrum om inspectie en reparatie.

Neem een pauze om te voorkomen dat u door vermoeidheid de -.
controle over het gereedschap verliest. Wij adviseren u ieder uu 10 tot 20 minuten te rusten.

Wonneer u het gereedschap achefterlaat, al is het maar even, • zet u allijd de motoruit of verwijdert u de accu. Een onbeheerd gereedschap met een draaiende motor kan door onbevoegden worden gebruikt en tot een ernstig ongeval leiden.

Raadpleeg de gebruiksaanwijzing van het aandrijfsystem voor het juiste gebruik van de gashendel en vergrendelingsknop.

Legijdens of na gebruik het warme gereedschap Niet op droog - gras of brandbare materialen.

Als onkruid of iets dergelijks verstrikt is geraakt rond de - messenbladen, zet u allijd de motor uit en trekt u de bougiekap eraf of verwijdert u de accu, en verwijdert u tenslotte de obstakels.

Houd uw handen en voeten uit de buurt van de messenbladen. Aanraking van de messenbladen kan ernstig letsel veroorzaken. Wanner u de messenbladen wilt hanteren, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu.

Raak het tandwielhuis Niet aan. Het tandwielhuis worden tijdens gebruik erg warm.

Vervoer

• Alvorens het gereedschap te vervoeren, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu.
• Wanner u het gereedschap vervoert, draagt u het horizontaal door de aandrijfas vast te pakken. Houd de hete uitlaatdemper uit de buurt van uw lichaam.
• Wanner u het gereedschap in een voertuig vervoert, zet u het goed vast om te voorkomen dat het omvalt. Als u dat Niet doet, kan brandstof gemorst worden en kan het gereedschap en andere bagage beschadigd worden.

Onderhoud

• Voordat u enige onderhouds-, reparatie- of schoonmaakwerkzaamheden uitvoert aan het gereedschap,zet u altijd de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Wacht totdat de motor is afgekoeld.
• Om de kans op brand te verkleinen, mag u nooit onderhouds- of reparatiewerkzaamheden uityvoeren in de buurt van een vuur.
• Draag allijd veiligheidshandschoenen wanner u de messenbladen hanteert.
• Verwijder algtd stof en vuil vanaf het gereedschap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, cervormen of barsten van de kunststofdelen.

• Draai na gelebruik alle schroeven, bouteen en moeren vast,uit gezonderd de stelschroeven van de carburateur.

• Nooit verbogen of gebroken messenbladen repareren doorrechtbuigen of lessen. Hierdoor kan een deel van de messenbladen afbreken en ernstig letsel veroorzaken. Neem contact op met een erkend Makita-servicecentrum om de messenbladen te verrangen door originele messenbladen van Makita.

• Probeer geen onderhoud of reparatie uit te voeren die nicht in deze gebruiksaanwijzing of de gebruiksaanwijzing van het aandrijfsystem worden beschreven. Vraag een erkend Makita-servicecentrum om dergelijkke werkzaamheden uit te voeren.
• Gebruik alktijduitsluitend originele verrangingsonderdelen en accessoires van Makita. Als u onderdelen of accessoire van derden gebruikt, kan het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel wordenveroorzaakt.

Verzoek regelmatig een erkend Makita-servicecentrum om het gereedschap te inspecteren en onderhoden.

Opslag

• Alvorens het gereedschap op te bergen, voert u alle reinigingsen onderhoudswerkzaamheden uit. Trek de bougiekap eraf of verwijder de accu. Tap de brandstof af nadat de motor afgekoeld is.
• Berg het gereedschap op een droge en hove of afgesloten plaats op, buiten bereik van kinderen.

Laat de machine nooit ergens tegenaan leunen, zoals gegen een muur. Anders kan diese plotseling omvallen en letselveroorzaken.

EHBO

Zorg dat er altijd een EHBO-doos in de buurt is. Vervang onmiddelijk elk item dat ut de EHBO-doos is genomen.
- Geef de volgende informatie wanner u om hulp vraagt:

• Plaats van het ongeval
• Beschrijving van het onceval
  Aantal gewonnen
  Aard van de verwondingen
  Uw naam

Bevestigen en instellen

WAARSCHUWING:

Alvorens de grondfrees te monteren of af te stellen, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Als u dat Niet doet, kunnen de messenbladen of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken.

• Voordat u de messenbladen hanteert of in de buurt ervan werkt, trekt u veiligheidshandschoenen aan. Als u dat Niet doet,{kunnen de messenbladen snijwonden verroorzaken in blote handen.
• Leg het gereedschap algijd op de grond wanner u het monteert of instelt. Als u het gereedschap monteert of instelt verwijl hetrechtop staat, kan ernstig letsel worden veroorzaakt.
• Volg de waarschuingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk "Veiligheidsvoorzorgsmaatregelen" op en raadpleeg de gebruiksaanwijzing van het aandrijsystem.

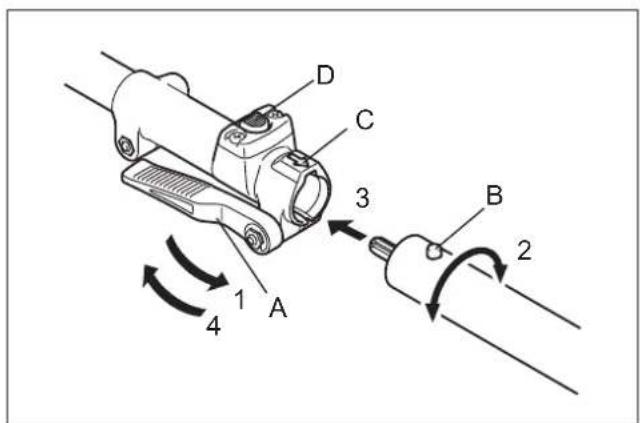

Het hulpstuk aan een aandrijfsystem bevestigen (zie afb. 5)

Om het hulpstuk aan een aandrijfsystem te bevestigen, volgt u de onderstaande stappen.

1. Zorg ervoor dat de vergrendelhendel (A) Niet omlaag staat.
2. Lijn de pen (B)uit met de pijlmarkering (C).
3. Steek de as van het hulpstuk in de aandrijfas van het aandrijsysteme tot de ontgrendeknop (D) omhoog komt.
4. Zet de vergrendelhendel (A) stevig omlaag, zoals afgebeeld. Om het hulpstuk te verwijderen, zet u de vergrendelhendel omhoog, drukt u de vergrendelknop in en trekt u de as eruit.

KENNISGEVING: Zet de vergrendelhendel (A) Niet omlaag zicher dat de as van het hulpstuk erin is gestoken. Als u dit doeit, kan de vergrendelhendel de ingang voor de aandrijfas te ver dichtknijpen en beschadigen.

Bediening

WAARSCHUWING:

Als de messenbladen bij stationair toerenal ronddraaien, verlaagt • u het stationair toerenal. Anders komen de messenbladen Niet tot stilstand wanner de gashendel worden losgelaten, waardoor ernstig letsel kan wordenveroorzaakt.

Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk "Veiligheidsvoorzorgsmaatregelen" op en raadpleeg de gebruksaanwijzing van het aandrijfsystem.

Basisbediening

Druk de messenbladen in de grond en beweeg zeaar voren,\ aar achefteren of zijwaarts. Om bijvoorbeeld verdichte grond los te\ werken, beweegt u de messenbladen beurtelingsaar voren en\ aar achefteren.

Grond losbreken

Verwijder eerst onkruiden, oude wortels, stenen en andere harde voorwerpen.

Houd het gereedschap stevig vast. Bewerk eerst de grond van een Klein gebied tot de gewenste diepte en ga daarnaaar het volgende gebied. Let erop geen voetafrdukken ache ter te lien.

Bodemverbeteraar inwerken

Verwijder eerst onkruiden, oude wortels, stenen en andere harde voorwerpen.

Strooi de bodemverbeteraar, zoals compost, bladeren, meststoffen en dergelijke, gelijkmatig.

Met de messenbladen van de grondfrees,,, u de bodemverbeteraar door de grond.

Inspectie en onderhoud

WAARSCHUWING:

Alvorens het gereedschap te inspecteren of onderhouden, zet · u de motoruit en trekt u de bougiekap eraf of verwijdert u de accu. Als u dat Niet doet, kunden de messenbladen of andere onderdelen gaan bewegen en ernstig letsel veroorzaken.

Voordat u de messenbladen hanteert of in de buurt ervan . Werkt, trekt u veiligeidshandschoenen aan. Uw vingers+kunn de messenbladen raken waardoor ernstig letsel kan wordenveroorzakt.

Leg het gereedschap allijd op de grond wanneer u het inspecteert ofonderhoudt. Als u het gereedschap monteert of instelt terwijl hetrechtop staat, kan ernstig letsel wordenveroorzaakt.

Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk "Veiligheidsvoorzorgsmaatregelen" op en raadpleeg de gebruiksaanwijzing van het aandrijfsystem.

Inspecteer de messenbladen en beschemkap

Controller de messenbladen en beschemkap dagelijks en kaak schoon. Als ze gesleten, verbogen of gebarsten zichn, verrangt u ze.

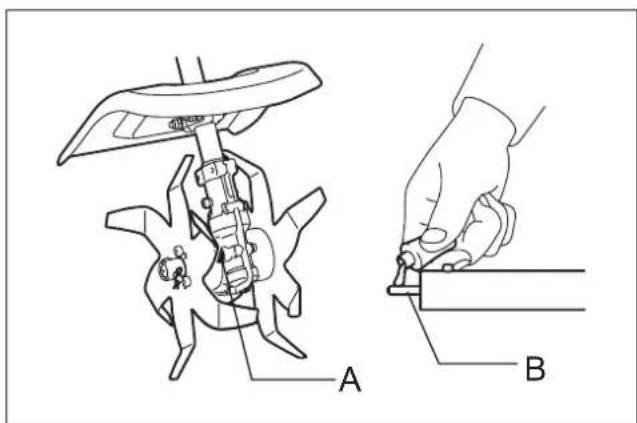

Bewegende delen smeren (zie afb. 6)

KENNISGEVING: Houdt u aan de opgegeven freiagentie en hoeveelheid vet. Als u dat Niet doet, kuren door onvoldoende smering de bewegende delen worden beschadigd.

Tandwiehluis:

Vul na iedere 50 bedrijsuren ongeveer 30ml vet (Shell Alvania S-1 of gelijkwaardig) bij in de smeernippel (A).

Aandrijfas (B):

Breng jegere 25 bedrijfsuren vet (Shell Alvania 2 of gelijkwaardig) aan.

Algehele inspectie

Draai losse boute, moeren en schroeven vast.

Controller op beschadigde onderdelen en messenbladen. Vraag - een een ergend Makita-servicecentrum om ze te verrangen.

Opslag

WAARSCHUWING: Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk "Veiligheidsvoorzorgsmaatregelen" op en raadpleeg de gebruiksaanwijzing van het aandrijsystem (zie afb. 7).

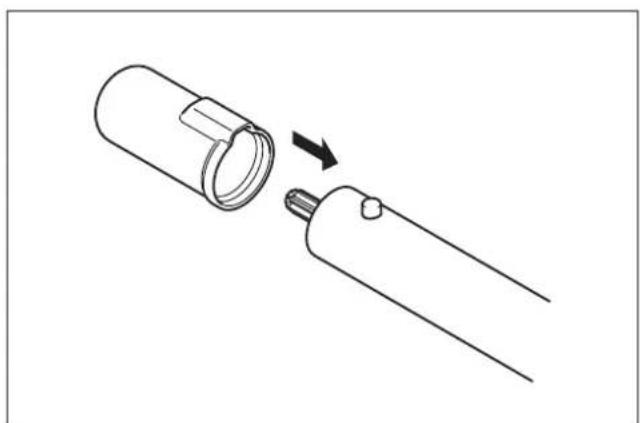

Als het grondfreeshulpstuk los van het aandrijsystemm worden opgeborgen, brengt u de dop aan op het uiteinde van de as.

Onderhoudsplanning

Frequentie Vórór geleuik Dagelijks (10 uur) 25 uur 50 uur Betreffende pagina
Hele gereedschap Visuèle	inspecteren op beschadigde onderdelen	○			29
Alle bevestigingsbouteen -moeren	Vastdraaien	○			29
Messenbladen en beschemkap	Schoonmaken en visueel inspecteren op beschadigde onderdelen.		○		29
Tandwielhuis Smeren				○	29
Aandrijfas Smeren				○	29
Aandrijsysteme Raadpleeg de geleuiksaanwijzing van het aandrijsysteme.

Problemen oplossen

Probleem Mogelijk oorzaak	Oplossing
De motor start nicht Raadpleeg de gebruiksaanwijzing van het aandrijfsystemen.
De motor stootktearend na het starten.
Het maximumtoerental is begrensd.
De messenbladen draaien Niet.Zet de motor onmiddelijk uit!	De messenbladen zichniet goed gemonteerd.Monteer de messenbladen goed.
	Wortels of iets dergelijkzinrond demessenbladen gewwikkeld.	Verwijder het vremeinde voorwerp.
	De aandrijving werkt zichniet goed.Vraag een erke	nd Makita-servicecentrum omhet te inspecteren en repareren.
Het gereedschap tritt abnormaal sterk.Zet de motor onmiddelijk uit!	De messenbladen zichniet goed gemonteerd.Monteer de messenbladen goed.
	De aandrijving werkt zichniet goed.Vraag een erke	nd Makita-servicecentrum omhet te inspecteren en repareren.
De messenbladen stoppen nicht.Zet de motor onmiddelijk uit!	Het aandrijfsystemewerkt zichniet goed.Raadpleeg de gebruiksaanwijzing van hetaandrijfsystemen.

Technische gegevens

Model	KR400MP
Afmetingen (I x b x h) mm	965 x 235 x 264
Gewicht kg	2,9
Freesbreedte mm	160
Buitendiameter van de messenbladen mm	232
Overbrengingsverhouding van tandwieten	1/35

EU-verklaring van conformiteit

(Alleen voor Europese landen)

Wij, Makita Corporation, als de verantwoordelijk fabrikant, verklaren dat de volgende Makita-machine(s):

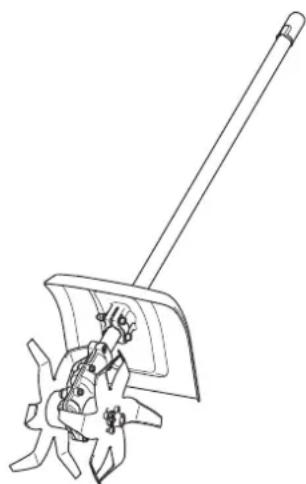

Aanduiding van de machine: Grondfreeshulpstuk

Modelr./Type:KR400MP

Technische gegevens: zie "Technische gegevens"

Voldoet aan de volgende Europese richtlij(en):

2006/42/EC

En is gefabriceerd in overeenstemming met de volgende norm(en) of genormaliseerde document(en):

EN ISO 12100

De technische documentatie wordt bewaard door once erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
