GEBRUIKSAANWIJZING Power 1605 18 LTX BL OF METABO

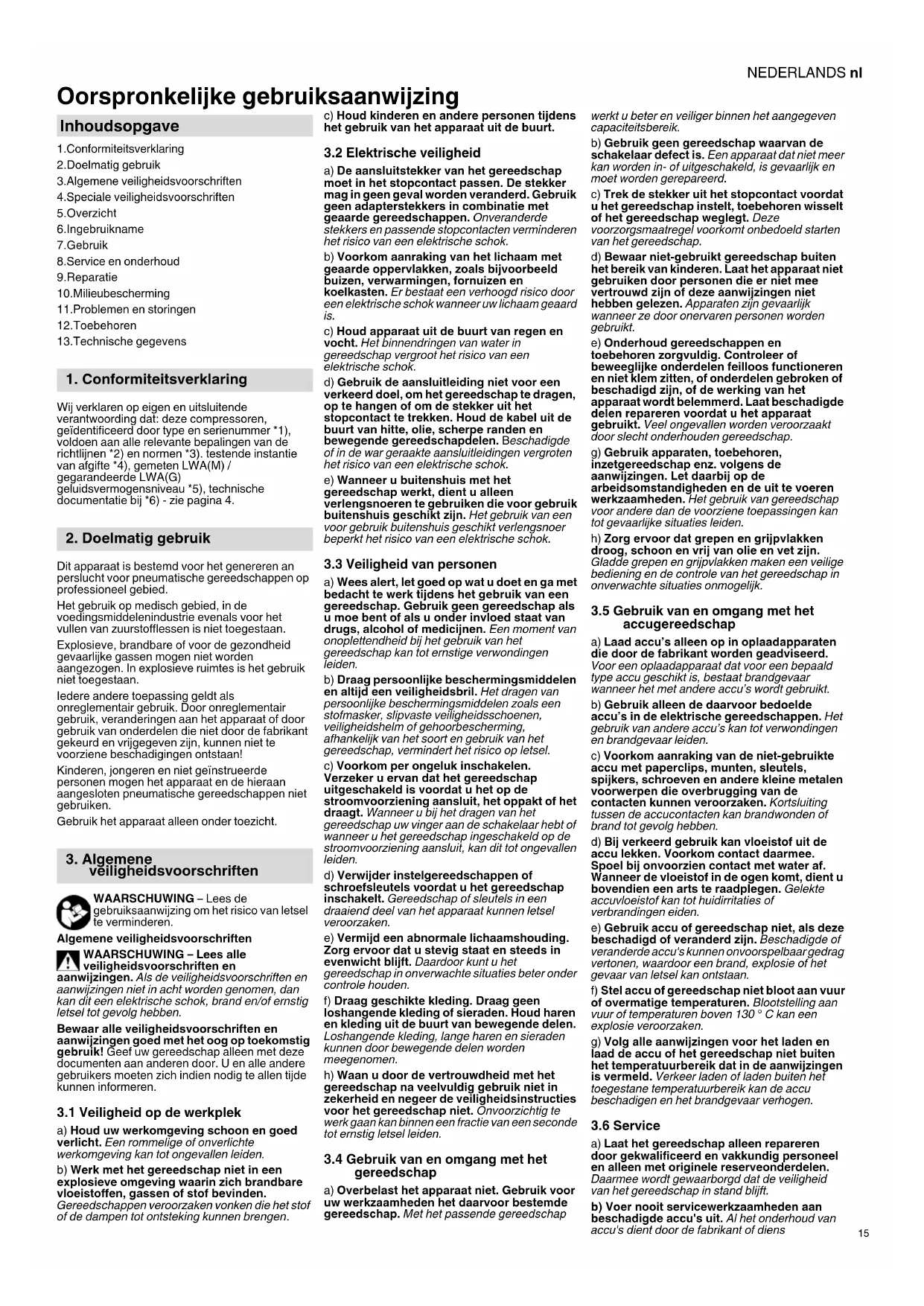

Oorspronkelijke gebruiksaanwijzing 1.Conformiteitsverklaring 2.Doelmatig gebruik 3.Algemene veiligheidsvoorschriften 4.Speciale veiligheidsvoorschriften 5.Overzicht 6.Ingebruikname 7.Gebruik 8.Service en onderhoud 9.Reparatie 10.Milieubescherming 11.Problemen en storingen 12.Toebehoren 13.Technische gegevens Wij verklaren op eigen en uitsluitende verantwoording dat: deze compressoren, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). testende instantie van afgifte *4), gemeten LWA(M) / gegarandeerde LWA(G) geluidsvermogensniveau *5), technische documentatie bij *6) - zie pagina 4. Dit apparaat is bestemd voor het genereren an perslucht voor pneumatische gereedschappen op professioneel gebied. Het gebruik op medisch gebied, in de voedingsmiddelenindustrie evenals voor het vullen van zuurstofflessen is niet toegestaan. Explosieve, brandbare of voor de gezondheid gevaarlijke gassen mogen niet worden aangezogen. In explosieve ruimtes is het gebruik niet toegestaan. Iedere andere toepassing geldt als onreglementair gebruik. Door onreglementair gebruik, veranderingen aan het apparaat of door gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voorziene beschadigingen ontstaan! Kinderen, jongeren en niet geïnstrueerde personen mogen het apparaat en de hieraan aangesloten pneumatische gereedschappen niet gebruiken. Gebruik het apparaat alleen onder toezicht. WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen. Algemene veiligheidsvoorschriften WAARSCHUWING – Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik! Geef uw gereedschap alleen met deze documenten aan anderen door. U en alle andere gebruikers moeten zich indien nodig te allen tijde kunnen informeren.

3.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het gereedschap niet in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het apparaat uit de buurt.

3.2 Elektrische veiligheid

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, zoals bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd apparaat uit de buurt van regen en vocht. Het binnendringen van water in gereedschap vergroot het risico van een elektrische schok. d) Gebruik de aansluitleiding niet voor een verkeerd doel, om het gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte aansluitleidingen vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met het gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis geschikt zijn. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok.

3.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met bedacht te werk tijdens het gebruik van een gereedschap. Gebruik geen gereedschap als u moe bent of als u onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van het soort en gebruik van het gereedschap, vermindert het risico op letsel. c) Voorkom per ongeluk inschakelen. Verzeker u ervan dat het gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, het oppakt of het draagt. Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Gereedschap of sleutels in een draaiend deel van het apparaat kunnen letsel veroorzaken. e) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. h) Waan u door de vertrouwdheid met het gereedschap na veelvuldig gebruik niet in zekerheid en negeer de veiligheidsinstructies voor het gereedschap niet. Onvoorzichtig te werk gaan kan binnen een fractie van een seconde tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het

gereedschap a) Overbelast het apparaat niet. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het passende gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen gereedschap waarvan de schakelaar defect is. Een apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d) Bewaar niet-gebruikt gereedschap buiten het bereik van kinderen. Laat het apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Apparaten zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. e) Onderhoud gereedschappen en toebehoren zorgvuldig. Controleer of beweeglijke onderdelen feilloos functioneren en niet klem zitten, of onderdelen gebroken of beschadigd zijn, of de werking van het apparaat wordt belemmerd. Laat beschadigde delen repareren voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap. g) Gebruik apparaten, toebehoren, inzetgereedschap enz. volgens de aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Zorg ervoor dat grepen en grijpvlakken droog, schoon en vrij van olie en vet zijn. Gladde grepen en grijpvlakken maken een veilige bediening en de controle van het gereedschap in onverwachte situaties onmogelijk.

3.5 Gebruik van en omgang met het

accugereedschap a) Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen eiden. e) Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan. f) Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 ° C kan een explosie veroorzaken. g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeer laden of laden buiten het toegestane temperatuurbereik kan de accu beschadigen en het brandgevaar verhogen.

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele reserveonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. b) Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Al het onderhoud van accu's dient door de fabrikant of diens Inhoudsopgave

1. Conformiteitsverklaring

gemachtigde klantenservice te worden uitgevoerd.

3.7 Overige veiligheidsvoorschriften

– Deze gebruiksaanwijzing is bedoeld voor personen met technische basiskennis in de omgang met apparaten zoals het hier beschreven apparaat. Wanneer u geen enkele ervaring heeft met dergelijke apparaten, moet u eerst een beroep doen op de hulp van ervaren personen. – De fabrikant is niet aansprakelijk voor schade die ontstaat, omdat de gebruiksaanwijzing niet in acht werd genomen. De informatie in deze gebruiksaanwijzing is als volgt gekenmerkt: Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade. Gevaar voor een elektrische schok! Waarschuwing voor lichamelijk letsel door elektrische schok. Opgelet! Waarschuwing voor materiële scha- de. De volgende restrisico's zijn principieel aanwezig bij persluchtapparatuur en kunnen ook niet volledig door veiligheidsmaatregelen worden geëlimineerd:

4.1 Letselgevaar door vrijkomende

perslucht en onderdelen, die door de perslucht worden meegesleurd! – Richt de perslucht nooit op mensen of dieren. – Zorg ervoor, dat alle gebruikte persluchtapparaten en toebehoren geschikt zijn voor de werkdruk of via een drukregelaar worden aangesloten. – Houd er tijdens het losmaken van de snelkoppeling rekening mee, dat de in de persluchtslang aanwezige perslucht plotseling ontsnapt. Houd daarom het los te maken uiteinde van de persluchtslang vast. – Controleer of alle schroefverbindingen altijd stevig zijn vastgedraaid. – Voer nooit zelf reparaties uit aan het apparaat! Alleen gekwalificeerd personeel mag reparaties aan compressoren, drukvaten en pneumatische apparaten uitvoeren.

4.2 Gevaar voor brandwonden aan de

oppervlakken van de persluchtvoerende onderdelen! – Laat het apparaat voor onderhoudswerkzaamheden afkoelen.

4.3 Gevaar voor verwondingen en

kneuzingen aan bewegende delen! – Neem het apparaat nooit in gebruik zonder gemonteerde veiligheidsvoorziening. – Houd er rekening mee, dat het apparaat na het bereiken van de minimale druk automatisch start! – Controleer of het apparaat gescheiden is van het stroomnet alvorens onderhoudswerkzaamheden uit te voeren. – Controleer dat zich tijdens het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of losse onderdelen meer in het apparaat bevinden.

4.4 Gevaar door onvoldoende

persoonlijke veiligheidsuitrusting! – Draag gehoorbescherming. – Draag een veiligheidsbril. – Draag tijdens stofgenererende werkzaamheden of als voor de gezondheid gevaarlijke gassen, nevel of damp ontstaat een adembescherming. – Draag geschikte werkkleding. – Draag slipvast schoeisel.

4.5 Gevaar door gebreken aan het

apparaat! – Zorg dat het elektrisch apparaat evenals de toebehoren goed onderhouden worden. Neem hierbij de onderhoudsvoorschriften in acht. – Controleer het apparaat voor het inschakelen telkens op eventuele beschadigingen: voor het gebruik moet de goede werking van de veiligheidsinrichtingen, beveiligingen of licht beschadigde onderdelen altijd zorgvuldig gecontroleerd worden. Een beschadigd apparaat mag pas weer worden gebruikt nadat het deskundig is gerepareerd. – Controleer of de scharnierende onderdelen correct functioneren en niet klemmen. Alle onderdelen dienen juist gemonteerd te zijn en te voldoen aan alle voorwaarden om een goede werking van het elektrisch apparaat te garanderen. – Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerde vakman herstellen of vervangen.

4.6 Speciale veiligheidsvoorschriften

voor accugereedschap – Haal het accupack uit het apparaat voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden. Accupacks tegen vocht beschermen! Accupacks niet aan vuur blootstellen! – Geen defecte of vervormde accupacks gebruiken! – Accupacks niet openen! – Contacten van de accupacks niet aanraken of kortsluiten! Uit defecte Li-ion-accupacks kan een licht zure, brandbare vloeistof lekken! Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling! – Bij een defecte machine dient u het accupack uit de machine te halen. Transport van Li-ion-accupacks: – Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer u bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u eventueel ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar. – Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

4.7 Overige veiligheidsvoorschriften

– Neem de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken in acht. – Neem eventueel de speciale richtlijnen- of ongevalpreventievoorschriften voor de omgang met compressoren en pneumatisch gereedschap van de beroepsvereniging in acht. – Neem de wettelijke voorschriften voor het gebruik van te controleren installaties in acht. – Houd er tijdens gebruik en opslag van het apparaat rekening mee, dat vrijkomend condensaat en andere hulpstoffen de omgeving kunnen verontreinigen en schade aan het milieu kunnen veroorzaken. – Houd rekening met omgevingsinvloeden.

4.8 Symbolen op het apparaat

(afhankelijk van het model) Gebruiksaanwijzing lezen. Waarschuwing voor persoonlijk letsel door het aanraken van hete onderdelen. Veiligheidsbril dragen. Draag gehoorbescherming. Waarschuwing voor de automatische start. Waarschuwing voor gevaarlijke elektrische spanning. Gewaarborgde geluidsvermogensniveau.

4.9 Veiligheidsvoorzieningen

Veiligheidsventiel Het veerbelaste veiligheidsventiel (8) wordt geactiveert, indien de toegestane maximale druk wordt overschreden. Zie pagina 2. 1 Perslucht aansluiting (snelkoppeling), geregelde perslucht 2 Drukregelaar 3Manometer keteldruk 4 Manometer regeldruk 5 Knop voor de indicatie van de capaciteit * 6 Capaciteits- en signaalindicatie * 7 Aan-/uit-schakelaar 8 Veiligheidsventiel 9 Drukreservoir 10 Condensventiel 11 Accupack-depot (voor het topbergen van een reserve-accupack) 12 Toets voor ontgrendeling van het accupack 13 Accupack * 14 Transportgreep

• afhankelijk van het model/de uitrusting / niet in de leveringsomvang

6.1 Condensventiel controleren

Controleer of het condensventiel (10) gesloten is.

De plaats waar het apparaat wordt neergezet moet voldoen aan de volgende eisen: – Droog, vorstvrij – Stevige, horizontale en vlakke ondergrond Gevaar! Door foutieve installatie kunnen ernstige ongelukken ontstaan. – Beveilig het apparaat tegen wegrollen, kantelen en glijden. – Veiligheidsvoorzieningen en bedieningselementen moeten vrij toegankelijk zijn.

– Trek het apparaat niet aan de slang. Apparaat met behulp van de transportgreep (14) transporteren.

Het accupack voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabo-lader.

veiligheidsvoorschriften

7. GebruikNEDERLANDS nl

Bij Li-Ion-accupacks met capaciteits- en signaalindicatie (6) (afhankelijk van de uitvoering): – Druk op knop (5) waarna de laadtoestand wordt aangegeven door de led-lampen. – Wanneer een led-lampje knippert, is het accupack bijna leeg en moet weer worden opgeladen. Accupack verwijderen, plaatsen Gevaar! Verzeker u ervan dat het gereedschap bij het insteken van het accupack uitgeschakeld is. Verwijderen: de knop voor de accupack- ontgrendeling (12) indrukken en het accupack (13) er naar achteren uittrekken. Plaatsen: accupack (13) erop schuiven tot hij vast klikt. Opmerking: In het accupack-depot (11) kunt u een reserve-accupack opbergen.

7.2 Perslucht genereren

1. Apparaat met behulp van de aan-/uit-

schakelaar (7) inschakelen en afwachten, totdat de maximale keteldruk wordt bereikt (compressor wordt uitgeschakeld). De keteldruk wordt weergegeven op de keteldruk- manometer (3). Regeldruk via de drukregelaar (2) instellen. De actuele regeldruk wordt weergegeven op de regeldruk-manometer (4). Attentie! De ingestelde regeldruk mag niet hoger zijn dan de maximale werkdruk van de aangesloten pneumatische gereedschappen!

2. Persluchtslang aan de persluchtaansluiting (1)

3. Pneumatisch gereedschap aansluiten. Nu

kunt u met het pneumatisch gereedschap werken.

4. Schakel het apparaat uit, als u niet direct

verder wilt werken. Verwijder vervolgens ook het accupack.

5. Condensaat van het drukreservoir dagelijks

via het condensventiel (10) weg laten lopen. Gevaar! Alvorens u met werkzaamheden aan het apparaat begint: schakelt u het gereedschap uit. Accupack verwijderen. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruikte pneumatische gereedschappen en toebehoren drukloos zijn. Laat het apparaat en de gebruikte pneumatische gereedschappen en toebehoren afkoelen. Na alle werkzaamheden aan het apparaat: Alle veiligheidsvoorzieningen weer in gebruik nemen en controleren. Controleer dat zich geen gereedschap of soortgelijke meer in het apparaat bevindt. Andere dan de in dit hoofdstuk beschreven onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personeel worden uitgevoerd.

8.1 Belangrijke informatie

Onderhoud en controles moeten volgens de wettelijke eisen conform de installatie en de gebruikswijze van het apparaat worden gepland en uitgevoerd. Toezichthoudende autoriteiten kunnen de indiening van de juiste documentatie verlangen.

8.2 Regelmatig onderhoud

Iedere keer voor het begin van de werkzaamheden – Persluchtslangen controleren op beschadigingen; Indien nodig vervangen. – Schroefverbindingen op goede zitting controleren en indien nodig aantrekken. – Aansluitkabel op beschadigingen controleren en indien nodig laten vervangen door een elektricien. Dagelijks – Condensaat van het drukreservoir via het condensventiel (10) weg laten lopen.

8.3 Gereedschap bewaren

1. Gereedschap uitschakelen. Accupack

2. Maak het drukreservoir en alle aangesloten

pneumatische gereedschappen drukvrij.

3. Condensaat van het drukreservoir via het

condensventiel (10) weg laten lopen.

4. Apparaat op een dergelijke manier bewaren,

dat onbevoegden het niet in gebruik kunnen nemen. Attentie! Het gereedschap mag niet in openlucht of in een vochtige ruimte opgeborgen worden. Neem de toegestane temperatuurbereiken in acht (zie Technische gegevens). Bij vorstgevaar Attentie! Vorst (< 5 °C) brengt onherstelbare schade aan het apparaat en de toebehoren aan omdat deze altijd water bevatten! Als er kans op vorst bestaat, moet het apparaat samen met de toebehoren worden opgeborgen. Gevaar! Reparaties aan deze gereedschappen mogen alleen uitgevoerd worden door elektromonteurs! Neem voor gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Gevaar! Het condensaat uit het drukreservoir bevat milieubelastende verontreinigingen. Verwijder het condensaat op een milieuvriendelijke manier via het KCA! Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren. Alleen voor EU-landen: Geef uw apparaten nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Accupacks mogen niet bij het huisvuil worden gegooid! Geef defecte of afgedankte accupacks terug aan de Metabo-handelaar! Accupacks niet in het water gooien. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Gevaar! Alvorens u met werkzaamheden aan het apparaat begint: schakelt u het gereedschap uit. Accupack verwijderen. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruikte pneumatische gereedschappen en toebehoren drukloos zijn. Laat het apparaat en de gebruikte pneumatische gereedschappen en toebehoren afkoelen. Verdere werkzaamheden dan de in dit hoofdstuk beschreven werkzaamheden mogen alleen worden uitgevoerd door een gekwalificeerde elektricien of het service-center in uw land. Na alle werkzaamheden aan het apparaat: Alle veiligheidsvoorzieningen weer in gebruik nemen en controleren. Controleer dat zich geen gereedschap of soortgelijke meer in het apparaat bevindt. De compressor werkt niet:

• Accupack. – Accupack leeg. Het accupack voor gebruik opladen. – Controleer of het accupack erin is geschoven totdat dit is vastgeklikt.

• De motor is oververhit, bijv. door onvoldoende koeling (ventilatiesleuven afgedekt). – Compressor met behulp van de aan-/uit- schakelaar (7) uitschakelen. – Oorzaak van de oververhitting verhelpen. Ongeveer tien minuten laten afkoelen – Compressor met behulp van de aan-/uit- schakelaar (7) opnieuw inschakelen. Compressor draait zonder voldoende druk op te bouwen.

Controleer of het condensventiel (10) gesloten is. – Afdichting van de ventielschroef controleren, indien nodig vervangen.

• Terugslagklep lekt. – Terugslagklep in een service-werkplaats laten reviseren. Pneumatisch gereedschap krijgt niet voldoende druk.

• Drukregelaar is niet ver genoeg open gedraaid. – Drukregelaar (2) verder open draaien.

• Slangverbinding tussen compressor en pneumatisch gereedschap lekt. – Slangverbinding controleren; beschadigde onderdelen indien nodig vervangen. Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en toebehoor. Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. A Accupacks met verschillende capaciteiten. Koop alleen accupacks met een spanning die aansluit bij uw elektrisch gereedschap. Accupacks: 5,5 Ah (6.25368), 6,2 Ah (6.25341), 7,0 Ah (6.25345), etc. B Oplaadapparaten: ASC ultra, etc. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehouden. A=zuigkracht F=vulvermogen

eff =effectieve levering bij 80% max. druk p=max. druk V =ketelgrootte a =aantal luchtuitlaten z =aantal cilinders

=max. toerental U =spanning van het accupack IP =beschermingsklasse A =afmetingen (lxbxh)

max =Compressor: max. opslag-/ bedrijfstemperatuur *

8. Service en onderhoud

min =Compressor: min. opslag-/ bedrijfstemperatuur **

B,accu =Accupack: toegestane omgevingstemperatuur tijdens het gebruik

L, accu =Accupack: toegestane omgevingstemperatuur tijdens de opslag m=gewicht

• = De levensduur van enkele componenten zoals bijv. de afdichting in de terugslagklep wordt duidelijk verminderd, als de compressor bij hoge temperaturen (max. opslag-/bedrijfstemperatuur en hoger) wordt gebruikt. ** = Bij temperaturen onder de min. opslag-/ bedrijfstemperatuur bestaat vorstgevaar voor het condensaat en drukreservoir. Gelijkstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het gereedschap en een vergelijking van de verschillende gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Typisch A-gekwalificeerd geluidsniveau

= onzekerheid Draag gehoorbescherming! Gegevens op het typeplaatje: A Fabrikant B Artikel-, versie-, serienummer C Apparaatbenaming D Aansluitspanning E Nominaal opgenomen vermogen F Beveiligingsklasse G Max. toerental H Max. druk I CE-markering - Dit apparaat voldoet aan de EU-richtlijnen overeenkomstig de conformiteitsverklaring J Bouwjaar K Zuigkracht L Vulvermogen M Toerental condensator N Aantal cilinders O Ketelgrootte P Afvalsymbool (zie hoofdstuk 10.) 1~ 230 V P 1,50 kW S 3 IP 20 01532XX0 9998812345 Basic 250-24 W OF
