MANUALE UTENTE Power 1605 18 LTX BL OF METABO

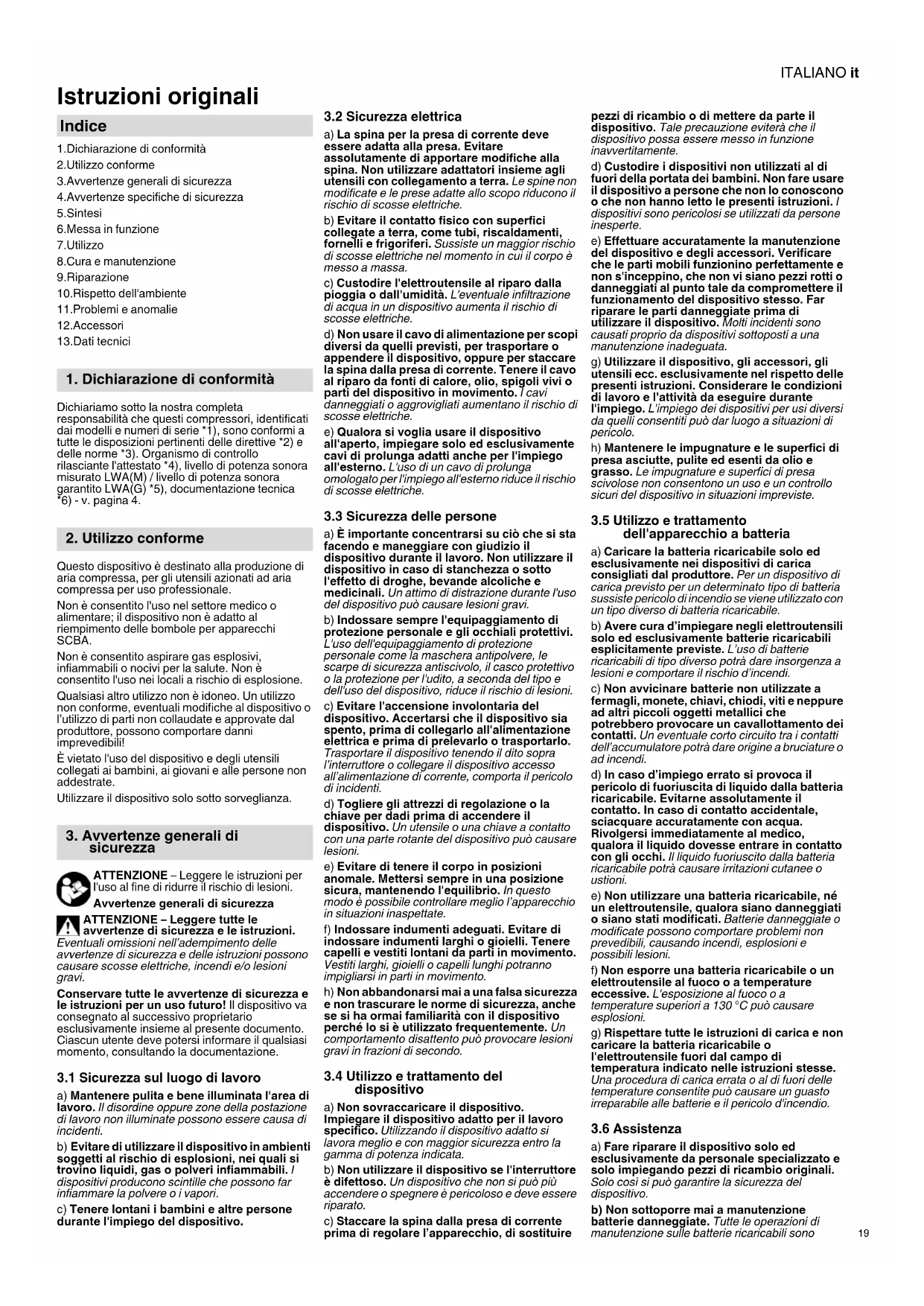

Istruzioni originali 1.Dichiarazione di conformità 2.Utilizzo conforme 3.Avvertenze generali di sicurezza 4.Avvertenze specifiche di sicurezza 5.Sintesi 6.Messa in funzione 7.Utilizzo 8.Cura e manutenzione 9.Riparazione 10.Rispetto dell'ambiente 11.Problemi e anomalie 12.Accessori 13.Dati tecnici Dichiariamo sotto la nostra completa responsabilità che questi compressori, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Organismo di controllo rilasciante l'attestato *4), livello di potenza sonora misurato LWA(M) / livello di potenza sonora garantito LWA(G) *5), documentazione tecnica *6) - v. pagina 4. Questo dispositivo è destinato alla produzione di aria compressa, per gli utensili azionati ad aria compressa per uso professionale. Non è consentito l'uso nel settore medico o alimentare; il dispositivo non è adatto al riempimento delle bombole per apparecchi SCBA. Non è consentito aspirare gas esplosivi, infiammabili o nocivi per la salute. Non è consentito l'uso nei locali a rischio di esplosione. Qualsiasi altro utilizzo non è idoneo. Un utilizzo non conforme, eventuali modifiche al dispositivo o l’utilizzo di parti non collaudate e approvate dal produttore, possono comportare danni imprevedibili! È vietato l'uso del dispositivo e degli utensili collegati ai bambini, ai giovani e alle persone non addestrate. Utilizzare il dispositivo solo sotto sorveglianza. ATTENZIONE – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni. Avvertenze generali di sicurezza ATTENZIONE – Leggere tutte le avvertenze di sicurezza e le istruzioni. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro! Il dispositivo va consegnato al successivo proprietario esclusivamente insieme al presente documento. Ciascun utente deve potersi informare il qualsiasi momento, consultando la documentazione.

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare di utilizzare il dispositivo in ambienti soggetti al rischio di esplosioni, nei quali si trovino liquidi, gas o polveri infiammabili. I dispositivi producono scintille che possono far infiammare la polvere o i vapori. c) Tenere lontani i bambini e altre persone durante l'impiego del dispositivo.

3.2 Sicurezza elettrica

a) La spina per la presa di corrente deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insieme agli utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un dispositivo aumenta il rischio di scosse elettriche. d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere il dispositivo, oppure per staccare la spina dalla presa di corrente. Tenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti del dispositivo in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e) Qualora si voglia usare il dispositivo all'aperto, impiegare solo ed esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.

3.3 Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio il dispositivo durante il lavoro. Non utilizzare il dispositivo in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso del dispositivo può causare lesioni gravi. b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. L'uso dell'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione per l'udito, a seconda del tipo e dell'uso del dispositivo, riduce il rischio di lesioni. c) Evitare l'accensione involontaria del dispositivo. Accertarsi che il dispositivo sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Trasportare il dispositivo tenendo il dito sopra l’interruttore o collegare il dispositivo accesso all’alimentazione di corrente, comporta il pericolo di incidenti. d) Togliere gli attrezzi di regolazione o la chiave per dadi prima di accendere il dispositivo. Un utensile o una chiave a contatto con una parte rotante del dispositivo può causare lesioni. e) Evitare di tenere il corpo in posizioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo è possibile controllare meglio l’apparecchio in situazioni inaspettate. f) Indossare indumenti adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familiarità con il dispositivo perché lo si è utilizzato frequentemente. Un comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento del

dispositivo a) Non sovraccaricare il dispositivo. Impiegare il dispositivo adatto per il lavoro specifico. Utilizzando il dispositivo adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza indicata. b) Non utilizzare il dispositivo se l'interruttore è difettoso. Un dispositivo che non si può più accendere o spegnere è pericoloso e deve essere riparato. c) Staccare la spina dalla presa di corrente prima di regolare l’apparecchio, di sostituire pezzi di ricambio o di mettere da parte il dispositivo. Tale precauzione eviterà che il dispositivo possa essere messo in funzione inavvertitamente. d) Custodire i dispositivi non utilizzati al di fuori della portata dei bambini. Non fare usare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. I dispositivi sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione del dispositivo e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compromettere il funzionamento del dispositivo stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da dispositivi sottoposti a una manutenzione inadeguata. g) Utilizzare il dispositivo, gli accessori, gli utensili ecc. esclusivamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiego dei dispositivi per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfici di presa asciutte, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri del dispositivo in situazioni impreviste.

3.5 Utilizzo e trattamento

dell'apparecchio a batteria a) Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. b) Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. e) Non utilizzare una batteria ricaricabile, né un elettroutensile, qualora siano danneggiati o siano stati modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. f) Non esporre una batteria ricaricabile o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni. g) Rispettare tutte le istruzioni di carica e non caricare la batteria ricaricabile o l'elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una procedura di carica errata o al di fuori delle temperature consentite può causare un guasto irreparabile alle batterie e il pericolo d'incendio.

a) Fare riparare il dispositivo solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. Solo così si può garantire la sicurezza del dispositivo. b) Non sottoporre mai a manutenzione batterie danneggiate. Tutte le operazioni di manutenzione sulle batterie ricaricabili sono Indice

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

riservate al costruttore o ai centri di assistenza autorizzati.

3.7 Ulteriori avvertenze di sicurezza

– Queste istruzioni d'uso sono destinate a persone con conoscenze di base, sull'uso degli apparecchi descritti. Se non si ha alcun tipo di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti. – Per eventuali danni derivati dalla mancata osservanza di queste istruzioni d'uso, il produttore declina ogni responsabilità. Le informazioni in queste istruzioni d'uso utilizzano i simboli illustrati di seguito. Pericolo! Avvertenza per possibili danni alle persone o all'ambiente. Pericolo di scosse elettriche! Avvertenza per possibili lesioni cau- sate dall'elettricità. Attenzione! Avvertenza per possibili danni mate- riali. I rischi residui indicati di seguito sono tipici dei dispositivi ad aria compressa e non possono essere completamente eliminati neppure con i dispositivi di sicurezza.

4.1 Pericolo di lesioni per la fuoriuscita

di aria compressa e di parti che potrebbero staccarsi per effetto dell'aria compressa! – Non puntare mai l'aria compressa su persone o animali. – Assicurarsi che tutti i dispositivi ad aria compressa utilizzati e i relativi accessori siano adeguati alla pressione di lavoro prevista o siano collegati a un riduttore di pressione. – Nota bene: al rilascio dell'attacco rapido, l'aria compressa contenuta nel tubo flessibile può fuoriuscire all'improvviso. Per questa ragione, tenere ferma l'estremità del tubo flessibile dell'aria compressa che si desidera staccare. – Assicurarsi che tutti i raccordi a vite siano ben errati. – Non riparare personalmente l'apparecchio! Solo il personale tecnico può riparare i compressori, i serbatoi a pressione e i dispositivi ad aria compressa.

4.2 Pericolo di ustione sulle superfici

delle parti a contatto con l'aria compressa! – Far raffreddare il dispositivo prima degli interventi di manutenzione.

4.3 Pericolo di lesioni e di

schiacciamento per effetto delle parti mobili! – Non mettere in funzione il dispositivo se non sono montati i sistemi di protezione previsti. – Ricordare che il dispositivo si accende automaticamente al raggiungimento della pressione minima! – Prima di qualsiasi intervento di manutenzione, accertarsi che l'utensile sia scollegato dalla rete elettrica. – Al momento dell'accensione (ad esempio in seguito ad interventi di manutenzione), accertarsi che non siano rimasti attrezzi di montaggio o parti sciolte all'interno del dispositivo.

4.4 Pericolo causato da

equipaggiamento di protezione personale insufficiente! – Indossare la protezione per l'udito. – Indossare occhiali protettivi. – Indossare una maschera respiratoria durante i lavori che generano polvere, gas, nebbia o vapori nocivi. – Indossare indumenti da lavoro adeguati. – Indossare calzature antiscivolo.

4.5 Pericolo causato da eventuali

anomalie dell'apparecchio – Effettuare la manutenzione dell'elettroutensile e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione. – Controllare la perfetta integrità dell'utensile: prima di procedere con l'uso dell'utensile, verificare con attenzione che i dispositivi di sicurezza e di protezione o le parti leggermente danneggiate funzionino correttamente e in conformità alle disposizioni. Un apparecchio danneggiato potrà essere riutilizzato soltanto dopo che è stato riparato a regola d'arte. – Verificare che i componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e adempiere a tutti i requisiti necessari per garantire il corretto funzionamento dell'elettroutensile. – I dispositivi di sicurezza o i componenti danneggiati devono essere riparati o eventualmente sostituiti da tecnici specializzati e qualificati.

4.6 Avvertenze specifiche di sicurezza

per apparecchi a batteria – Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile. Proteggere le batterie dall'umidità! Non esporre le batterie al fuoco! – Non utilizzare batterie difettose o deformate! – Non aprire le batterie! – Non toccare o mettere in cortocircuito i contatti delle batterie! Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile! Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico! – In caso di guasto al dispositivo, rimuovere la batteria. Trasporto delle batterie agli ioni di litio: – La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo. – Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).

4.7 Ulteriori avvertenze di sicurezza

– Osservare in particolare le avvertenze di sicurezza contenute nelle singole sezioni. – Attenersi ad eventuali prescrizioni delle associazioni di categoria o di protezione antinfortunistica, relative all’utilizzo di compressori e utensili ad aria compressa. – Osservare le prescrizioni relative all'uso di impianti soggetti all'obbligo di sorveglianza. – Durante l'uso e lo stoccaggio del dispositivo, tenere conto del fatto che la fuoriuscita di condensa e di altri mezzi d'esercizio può inquinare l'area circostante e nuocere all'ambiente. – Tenere in debita considerazione gli effetti dell'ambiente circostante.

4.8 Simboli sul dispositivo (secondo il

modello) Leggere le istruzioni per l'uso. Avviso di pericolo di lesioni personali in seguito al contatto con parti roventi. Indossare gli occhiali protettivi. Indossare la protezione dell'udito. Avviso di pericolo di avvio automatico. Avviso di pericolo per tensione elettrica. Livello di potenza sonora garantito.

4.9 Dispositivi di sicurezza

Valvola di sicurezza La valvola di sicurezza (8) a molla si innesca se viene superata la massima pressione consentita. Vedere pagina 2. 1 Attacco aria compressa (attacco rapido), aria compressa regolata 2 Regolatore di pressione 3 Manometro pressione caldaia 4 Manometro pressione di regolazione 5 Tasto dell'indicatore di capacità * 6 Indicatore di capacità e del livello di carica * 7 Interruttore ON/OFF 8Valvola di sicurezza 9 Serbatoio a pressione 10 Scarico condensa 11 Contenitore batteria (per conservare una batteria di ricambio) 12 Tasto di sbloccaggio della batteria 13 Batteria * 14 Maniglia di trasporto

• in base al modello / alla dotazione / non compreso nella fornitura

6.1 Controllo dello scarico della

condensa Assicurarsi che lo scarico della condensa (10) sia chiuso.

Il luogo d'installazione del dispositivo deve soddisfare i seguenti requisiti: – essere asciutto e protetto dal gelo; – avere un sottofondo stabile, orizzontale e piano. Pericolo! Un'installazione errata può causare incidenti gravi. – Fissare il dispositivo in modo che non possa spostarsi sulle ruote, ribaltarsi o scivolare. – I dispositivi di sicurezza e gli organi di comando devono essere sempre facilmente accessibili.

– Non tentare di spostare il dispositivo tirandolo per il tubo. Per il trasporto utilizzare l'apposita maniglia (14).

Prima dell'utilizzo, caricare la batteria. Ricaricare la batteria in caso di efficienza ridotta.

4. Avvertenze specifiche di

6. Messa in funzione

7. UtilizzoITALIANO it

Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo. Nelle batterie al litio con indicatore di capacità e di segnalazione del livello di carica (6) (in base alla dotazione): – Premere il tasto (5) e il livello di carica viene visualizzato dalle spie LED. – Se un LED lampeggia, significa che la batteria è quasi scarica e dev'essere ricaricata. Rimozione e inserimento della batteria Pericolo! Prima di inserire la batteria, assicurarsi che la macchina sia spenta. Rimozione: premere il tasto per sbloccare la batteria (12) ed estrarre la batteria (13) indietro. Inserimento: spingere la batteria (13) fino a farla scattare in posizione. Nota: nel contenitore per batteria (11) è possibile conservare una batteria di ricambio.

7.2 Produzione di aria compressa

1. Accendere l'apparecchio dall'interruttore ON/

OFF (7) e attendere che la caldaia raggiunga la pressione massima (il compressore si spegne). La pressione della caldaia viene visualizzata sull'apposito manometro (3). Impostare la pressione di regolazione sul regolatore di pressione (2). La pressione di regolazione attuale viene visualizzata sull'apposito manometro (4). Attenzione! La pressione di regolazione impostata non può essere più elevata della massima pressione d'esercizio degli utensili ad aria compressa collegati!

2. Collegare il tubo flessibile dell'aria compressa

al relativo attacco (1).

3. Collegare l'utensile ad aria compressa. A

questo punto si può lavorare con l'utensile ad aria compressa.

4. Spegnere il dispositivo se non si prevede di

utilizzarlo a breve. Dopodiché, rimuovere anche la batteria.

5. Scaricare quotidianamente la condensa del

serbatoio a pressione dallo scarico della condensa (10). Pericolo! Prima di qualsiasi intervento sul dispositivo: Spegnere l'apparecchio. Rimuovere la batteria. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati. Dopo ogni intervento sul dispositivo: Riapplicare tutti i dispositivi di sicurezza e controllarne il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno. Gli interventi di manutenzione o di riparazione non descritti in questa sezione devono essere effettuati esclusivamente da personale tecnico specializzato.

8.1 Informazioni importanti

Le operazioni di manutenzione e controllo devono essere programmate ed eseguite secondo le prescrizioni, in base all'installazione e al funzionamento del dispositivo. Le autorità di controllo hanno il diritto di consultare la documentazione originale.

8.2 Manutenzione ordinaria

Prima di ogni inizio lavori – Controllare l'integrità dei tubi flessibili dell'aria compressa e sostituire all'occorrenza. – Verificare che i raccordi filettati siano saldamente in sede e, all’occorrenza, riserrarli. – Controllare l'integrità dei cavi di collegamento e, se necessario, farli sostituire da un tecnico elettricista. Ogni giorno – Scaricare la condensa del serbatoio a pressione dall'apposito scarico (10).

8.3 Conservazione del dispositivo

1. Spegnere l'apparecchio. Rimuovere la

2. Depressurizzare tutti i serbatoi a pressione e

gli utensili ad aria compressa collegati.

3. Scaricare la condensa del serbatoio a

pressione dall'apposito scarico (10).

4. Conservare il dispositivo in modo che non

possa essere messo in funzione da persone non autorizzate. Attenzione! Non custodire l'apparecchio all'aperto o in ambiente umido senza adeguata protezione. Osservare i campi di temperatura consentiti (vedi Dati tecnici). Per il rischio di gelo Attenzione! Il gelo (< 5 °C) causa danni irreparabili all'apparecchio e agli accessori, poiché essi contengono costantemente acqua! In caso di pericolo di gelo, smontare il dispositivo e gli accessori e conservarli al riparo dal gelo. Pericolo! Le riparazioni di questi dispositivi sono riservate esclusivamente ai tecnici elettricisti specializzati! Nel caso di utensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Pericolo! La condensa che fuoriesce dal serbatoio a pressione contiene impurità nocive per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati! Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Solo per i Paesi UE: non smaltire gli utensili con i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli apparecchi usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo! Non gettare le batterie in acqua. Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo). Pericolo! Prima di qualsiasi intervento sul dispositivo: Spegnere l'apparecchio. Rimuovere la batteria. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati. Gli interventi non trattati nel presente capitolo sono riservati ai tecnici elettricisti o al centro di assistenza del paese di utilizzo del dispositivo. Dopo ogni intervento sul dispositivo: Riapplicare tutti i dispositivi di sicurezza e controllarne il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno. Il compressore non si avvia:

• Batteria. – Batteria scarica. Prima dell'utilizzo, caricare la batteria. – Controllare se la batteria è stata spinta fino allo scatto in posizione.

• Surriscaldamento del motore, ad esempio per raffreddamento insufficiente (feritoie di aerazione coperte). – Disattivare il compressore con l'interruttore ON/OFF (7). – Rimuovere la causa del surriscaldamento. Far raffreddare per circa dieci minuti. – Riaccendere il compressore con l'interruttore ON/OFF (7). Il compressore funziona senza generare pressione sufficiente.

• Mancata tenuta dello scarico della condensa. – Assicurarsi che lo scarico della condensa (10) sia chiuso. – Controllare la guarnizione della vite di scarico e sostituirla all'occorrenza.

• Mancata tenuta della valvola di non ritorno. – Far revisionare la valvola di non ritorno presso un'officina specializzata. L'utensile ad aria compressa non riceve pressione sufficiente.

• Regolatore di pressione non sufficientemente aperto.

Aprire ulteriormente il regolatore di pressione (2).

• Mancata tenuta del tubo flessibile di raccordo tra compressore e utensile ad aria compressa. – Controllare il tubo di raccordo e sostituire le parti eventualmente danneggiate. Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System). Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. A Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile. Batterie: 5,5 Ah (6.25368), 6,2 Ah (6.25341), 7,0 Ah (6.25345), ecc. B Caricabatteria: ASC ultra, ecc. La gamma completa degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. A =potenza di aspirazione F =potenza di riempimento

eff =quantità effettiva fornita con l'80% di max. pressione p =max. pressione V =volume caldaia a=numero uscite d'aria z =numero di cilindri

=max. regime U =tensione della batteria IP =tipo di protezione A =dimensioni (LxPxH)

max =compressore: max. temperatura di stoccaggio/di esercizio *

min =compressore: min. temperatura di stoccaggio/di esercizio **

8. Cura e manutenzione

10. Tutela dell'ambiente

13. Dati tecniciITALIANOit

B, Akku =batteria: temperatura ambiente consentita durante il funzionamento

L, Akku =batteria: temperatura ambiente consentita durante lo stoccaggio m=peso

• = la durata di alcuni componenti, come la guarnizione della valvola di non ritorno, si riduce notevolmente, se il compressore viene fatto funzionare a temperature elevate (uguali o maggiori della max. temperatura di stoccaggio/di esercizio). ** = se le temperature scendono sotto la temperatura minima di stoccaggio/di esercizio, esiste il pericolo di gelo della condensa nel serbatoio a pressione. corrente continua I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Tali valori consentono di stimare le emissioni del dispositivo e di raffrontarle con altri dispositivi. In base alle condizioni d'impiego, allo stato del dispositivo o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Livello sonoro classe A tipico

=livello di pressione acustica

=livello di potenza acustica

WA(G) =livello di emissione sonora garantito secondo 2000/14/CE

=incertezza Indossare la protezione dell'udito! Indicazioni sulla targhetta identificativa: A Produttore B Codice articolo, numero di versione e numero di serie C Definizione dell'apparecchio D Tensione collegamento E Assorbimento nominale di potenza F Tipo di protezione G Max. regime H Max. pressione I Marchio CE – questo dispositivo è conforme alle direttive UE secondo la dichiarazione di conformità J Anno di costruzione K Potenza di aspirazione L Potenza di riempimento M Regime compressore N Numero di cilindri O Volume caldaia P Simbolo smaltimento (capitolo 10.) 1~ 230 V P 1,50 kW S 3 IP 20 01532XX0 9998812345 Basic 250-24 W OF
