BEDIENUNGSANLEITUNG Power 1605 18 LTX BL OF METABO

2018-11-21, Bernd Fleischmann
Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)
*6) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

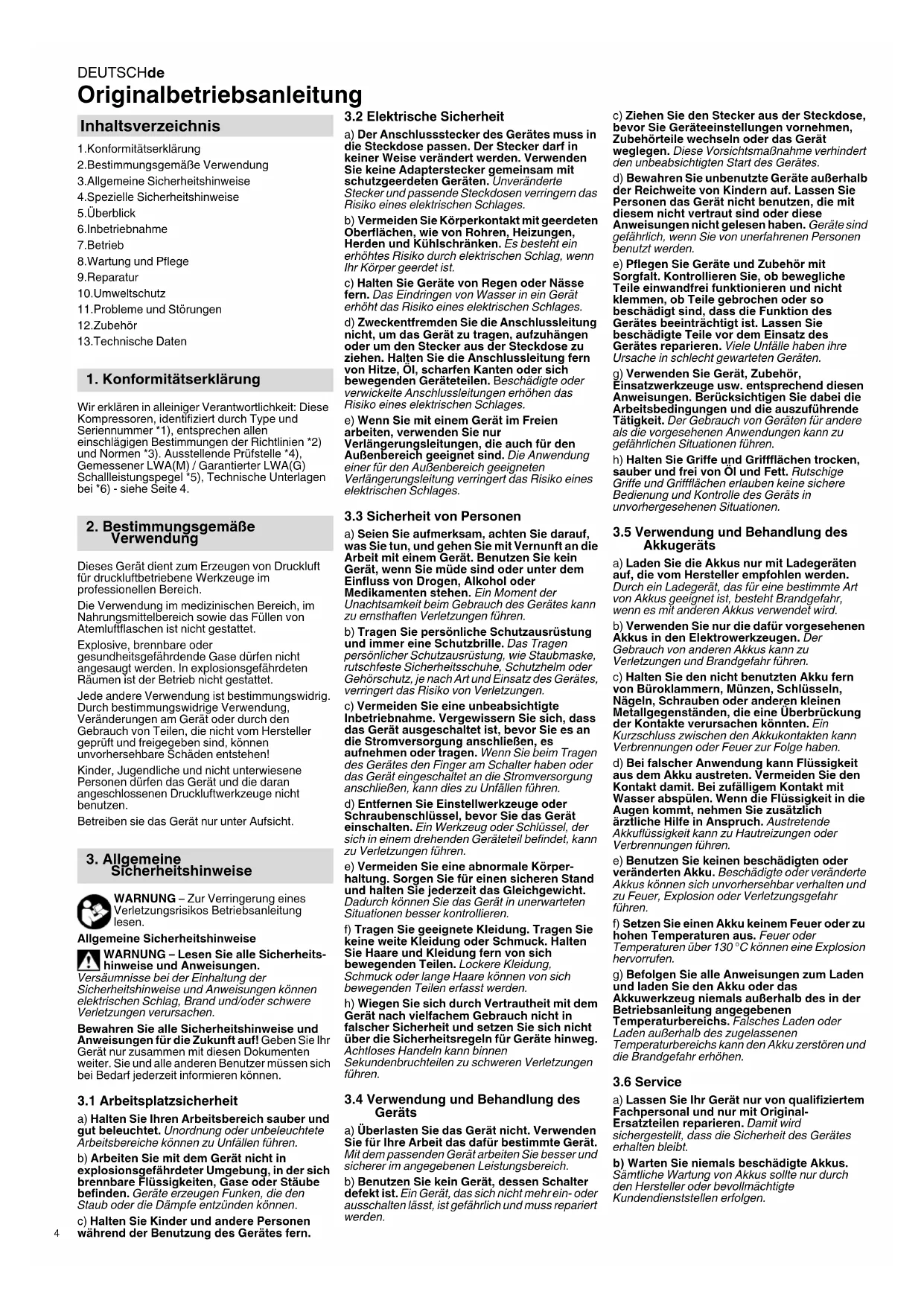

Originalbetriebsanleitung

Inhaltsverzeichnis

1.Konformitätserklarung
2.Bestimmungsgemäß Verwendung
3.Allgemeine Sicherheitshinweise
4.Spezielle Sicherheitshinweise
5. Überblick
6.Inbetriebnahme
7.Betrieb
8.Wartung und Pflege
9.Reparatur
10.Umweltschutz
11.Probleme und Störungen
12.Zubehör
13. Technische Daten

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Kompressoren, identifiziert durch Type und Seriennummer 1 , entsprechen allen einschlagigen Bestimmungen der Richtlinien 2 und Normen 3 . Ausstellende Prüfstelle 4 , Gemessener LWA(M) / Garantierter LWA(G) Schalleistungspegel 5 , Technische Unterlagen bei 6 - siehe Seite 4.

2. Bestimmungsgemäß Verwendung

Dieses Gerät dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge im professionellen Bereich.

Die Verwendung im medizinischen Bereich, im Nahrungsmittelbereich sowie das Fülven von Ateumluffflaschen ist nicht gestattet.

Explosive, brennbare oder gesundheitsgefährende Gase dürfen nicht angesaugt werden. In explosionsgefahrdeten Räumen ist der Betrieb nicht gestattet.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Gerat oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiogegeben sind, können unvorhersebare Schaden entstehen!

Kinder, Jugendliche und nicht unterwiesene Personen dürfen das Gerät und die daran angeschlossenen Druckluftwerkzeuge nicht benutzten.

Beteiben sie das Gerät nur unter Aufsicht.

3. Allgemeine Sicherheitshinweise

WARNING -Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

Allgemeine Sicherheitshinweise

WARNING - Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf! Geben Sie Ihr Gerät nur zusammen mit diesen Dokumenten weiter. Sie und alle anderen Benutzer,müssen sich bei Bedarf jederzeit informieren können.

3.1 Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeitsen Sie mit dem Gerät nicht in explosionsgefrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Geräte erzeugten Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern.

3.2 Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Geräte von Regen oder Nasse fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Gerät zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Veränderungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Veränderungsleitung verringgert das Risiko eines elektrischen Schlages.

3.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Gerät. Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschupe, Schutzheim oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringt das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Gerat ausgeschalt ist, bevor Sie es an die Stromversorgung anschlieben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerates den Finger am Schalter haben oder das Gerat eingeschelt an die Stromversorgung anschlieben, kann this zu Unfalen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Geräteinschalten. Ein Werkzeug oder Schlüssel, der sich in einemrehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperherhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
h) Wiegen Sie sich durch Verbrautheit mit dem Gerat nach vielfachem Gebrauch nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Geräte hinweg. Achloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

3.4 Verwendung und Behandlung des Gerats

a) Überlasten Sie das Gerät nicht. Verwendten Sie für ihre Arbeit das dazu bestimme Gerät. Mit dem passenden Gerät arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wachseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Geräte und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei fonctionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
g) Verwendten Sie Gerät, Zubehör, Einsatzwerkzeuge uw. entsprechend diesen Anweisungen. Berücksichtigten Sie bzw. die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Geräten für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflachen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflachen erlauben keine sichere Bedienung und Kontrolle des Geräts in unvorhergesehenen Situationen.

3.5 Verwendung und Behandlung des Akkugerats

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandefemale, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgebung führen.

c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen klinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnen. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser absprüten. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperatures aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorruften.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen

Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.

3.6 Service

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümmtliche Wartung von Akkus besteht nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

3.7 Weitere Sicherheitshinweise

• These Betriebsanleitungrichtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschrieben. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollenn Sie zunachst die Hilfe von erfahrenen Personen in Anspruchephenmen.
  Für Schaden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, überimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warning vor Personenschäden durch Elektrizität.

Achtung!

Warning vor Sachschäden.

4. Spezielle Sicherheitschinweise

Die folgenden Restgefahren bestehen bei Druckluft-Geräten grundsätzlich und halten sich auch durch Sicherheitsvorrichtungen nicht vollig beseitigen:

4.1 Verletzungsgefahr durch austretende Druckluft und Teile, die durch Druckluft mitgerissen werden!

Richten Sie Druckluft niemals auf Menschen oder Tiere.
- Stellen Sie sichere, dass alle verwendeten Druckluft-Geräte und Zubehörteile für den Arbeitsdruck ausgelegt sind oder über Druckminderer angeschlossen werden.
- Beachten Sie beim Lösen der Schnellkupplung, dass die im Druckluftschauch enthaltene Druckluft plötzlich entweicht. Halten Sie daher das zu lösende Ende des Druckluftschauches fest.
- Stellen Sie sichere, dass alle Verschraubungen stets fest angezogen sind.
- Reparieren Sie das Gerät nicht selbst! Nur Fachleute)dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Geräten durchführ.

4.2 Verbrennungsgefahr an den Oberflächen der

druckluftfuhrenden Teile!

• Lassen Sie das Gerät vor Wartungsarbeiten abkühlen.

4.3 Verletzungs- und Quetschgefahr an beweglichen Teilen!

• Nehmen Sie das Gerät nicht ohne montierte Schutzvorrichtung in Betrieb.
• Beachten Sie, dass das Gerät bei Erreichen des Mindestdrucks automatisch anlauf! - Stellen Sie vor Wartungsarbeiten sichere, dass das Gerät vom Stromnetz getrennt ist.
• Stellen Sie sicher, dass sich beim Einsatzalten (zum Beispiel nach Wartungsarbeiten) keine Werkzeuge oder losen Teile mehr im Elektrogerat befinden.

4.4 Gefahr durch unzureichende personliche Schutzausrüstung!

• Tragen Sie einen Gehorschutz.
  Tragen Sie eine Schutzbrille.
  Tragen Sie bei stauberzeugenden Arbeiten oder wenn gesundheitsgeführende Gase, Nebel oder Dämpfe entstehen eine Atemmaske.
  Tragen Sie geeignete Arbeitskleidung.
  Tragen Sie rutschfestes Schuhwerk.

4.5 Gefahr durch Mängel am Gerät!

• Pflegen Sie das Elektrogerät sowie das Zubehör sorgfällig. Befolgen Sie die Wartungsvorschriften.

• Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschäftigungen: Vor weiterem Gebrauch des Geräts müssen Sicherheitsinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden. Ein beschädiges Gerätarf erst wieder benutzt werden, nach dem es fachgerecht repariert wurde.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrogerätes zu gewährleisten.
• Beschädigte Schutzvorrichtungen oder Teile müssen sichgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden.

4.6 Spezielle Sicherheitshinweise für Akkugeräte

• Akkupaack aus dem Gerat entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Akkupacks vor Nasse schützen!

Akkupacks nicht dem Feuer aussetzen!

• Keine defekten oder deformierten Akkupacks verwenden!
  -Akkupacks nicht offen!
• Kontakte der Akkupacks nicht berühren oder kurzschreiben!

Aus defekten Li-lon-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, sollen Die sofort mit reichlich Wasser. Falls
Akkufüssigkeit in ihre Augen gelamt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!
- Bei einer defekten Maschine den Akkupack aus der Maschine halten.

Transport von Li-ion-Akkupacks:

• Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klaren Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggs, bei ihren Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.
• Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine führen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

4.7 Weitere Sicherheitshinweise

-Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln.
- Beachten Sie gegebenenfalls berufsengensschaftliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen
- Beachten Sie die gesetzlichen Vorschriften zum Betrieb von überwachungsbedürftigen Anlagen.
- Beachten Sie bei Betrieb und Lagerung des Geräts, dass austretendes Kondensat und andere Betriebsstoffe die Umgebung verschmutzen und Umweltschäden auslösen können.
- Berücksichtigten Sie Umgebungseinfüsse.

4.8 Symbole auf dem Gerät (modellabhängig)

Betriebsanleitung lessen.

Warning vor Personenschäden durch das Berühren heiBer Teile.

Schutzbrille tragen.

Gehorschutz tragen.

Warning vor automatischem Anlauf.

Warning vor gefährlicher elektrischer Spannung.

Garantierer Schall-Leistungspegel.

4.9 Sicherheitseinrichtungen

Sicherheitsventil

Das federbelastete Sicherheitsventil (8) spricht an, falls der zulässige Höchstkruick übersritten wird.

5. Überblick

Siehe Seite 2.

1 Druckluft-Anschluss (Schnellkupplung), geregelte Druckluft
2 Druckregler
3 Manometer Kesseldruck
4 Manometer Regeldruck
5 Taste der Kapazitätsanzeige *
6 Kapazitäts- und Signalanzeige *
7 Ein / Aus - Schalter
8 Sicherheitsventil
9 Druckbehalter
0 Kondensat-Ablass

11 Akkupack-Depot (zum Aufbewahren eines Ersatz-Akkupacks)
12 Taste zur Akkupack-Entriegelung
13 Akkupack
14 Transportgriff
* modell-/ ausstattungsabhängig / nicht im
Lieferumfang

6. Inbetriebnahme

6.1 Kondensat-Ablass überprüfen

Stellen Sie sicher, dass der Kondensat-Ablass (10) geschlossen ist.

6.2 Aufstellung

Der Aufstellort des Gerätes muss folgende Anforderungen erfüllen:
Trocken, frostgeschützt
- Fester, waagerechter und ebener Untergrund

Gefahr!

Durch fehlerhafte Aufstellung konnen schwere Unfälle entstehen.

• Sichern Sie das Gerät gegen Wegrollen, Umkippen und Rutschen.
• Sicherheitseinrichtungen und Bedienelemente müssen jederzeit gut zuganglich sein.

6.3 Transport

Ziehen Sie das Gerät nicht am Schlauch. Gerät am Transportgriff (14) transportieren.

7. Betrieb

7.1 Akkupack

Vor der Benutzung den Akkupack aufladen.

Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.
Bei Li-Ion-Akkupacks mit Kapazitäts- und Signalanzeige (6) (ausstattungsabhängig):
Taste (5) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.

DEUTSCHde

Blinkt eine LED-Leuche, ist der Akkupack fast leer und muss wieder aufgeladen werden.

Akkpack entnehmen, einsetzen

Gefahr!

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschelt ist.

Entnehmen: Taste zur Akkupack-Entriegelung (12) drücken und Akkupack (13) nach hinter herausziehen.

Einsetzen: Akkupack (13) bis zum Einrasten aufschieben.

Hinweis: Im Akkupack-Depot (11) können Sie einen Ersatz-Akkupack aufbewahren.

7.2 Druckluft erzeugen

1. Gerat am Ein/Aus-Schalter (7) einschalten und abwarten, bis der maximale Kesseldruck erreicht ist (Kompressor schaltet ab). Der Kesseldruck wird am Kesseldruck-Manometer (3) angezeigt.

Regeldruck am Druckregler (2) einstellen. Der aktuelle Regeldruck wird am Regeldruck-Manometer (4) angezeigt.

Achtung!

Der eingesellte Regeldruckarf nicht hörher sein als der maximale Betriebsdruck der angeschlossenen Druckluft-Werkzeuge!
2. Druckluftschlauch am Druckluft-Anschluss (1) anschließen.
3. Druckluft-Werkzeug anschlieBen. Nun konnen Sie mit dem Druckluft-Werkzeug arbeiten.
4. Schalten Sie das Gerät aus, wenn Sie nicht unmittelbar weiterarbeiten wollen. Entnehmen Sie danach auch den Akkupack.
5. Kondenswasser des Druckbehalters tätig am Kondensat-Ablass (10) ablassen.

8. Wartung und Pflege

Gefahr!

Vor allen Arbeitsen am Gerät:

Gerat ausschalten. Akkupack entnehmer. Warten bis das Gerat stillsteht. Stellen Sie safer, dass das Gerat und alle verwendeten Druckluft-Werkzeuge und Zubehörteile drucklos sind. Lassen Sie das Gerat und alle verwendeten Druckluft-Werkzeuge und Zubehörteile abkühlen.

Nach allen Arbeiten am Gerät:

Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Sicherstellen, dass sich keine Werkzeuge oder Ahnliches an oder im Gerät befinden.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchführten.

8.1 Wichtige Informationen

Wartungen und Prüfungen müssen gemäß den gesetzlichen Vorgaben entsprechend der Aufstellung und der Betriebsweise des Gerätes geplant und durchgeführt werden.

Aufsichtsbehörden können die Vorlage entsprechender Dokumentation verlangen.

8.2 Regelmäßige Wartung

Vor jedem Arbeitsbeginn

• Druckluftschläuche auf Beschädigungen prüfen, ggf. ersetzen.
  -Verschraubungen auf festen Sitz prufen, ggf. festziehen.
• Anschlusskabel auf Beschädigungen überprüften, ggf. durch Elektrofachkraft ersetzen lessen.

Täglich

Kondenswasser des Druckbehäters am Kondensat-Ablass (10) ablassen.

8.3 Gerät aufbewahren

1. Gerät ausschalten. Akkupack entnehmer.
2. Druckbehälter und alle angeschlossenen Druckluftwerkzeuge druckfrei machen.
3. Kondenswasser des Druckbehalters am Kondensat-Ablass (10) ablassen.
4. Gerat so aufbewahren, dass sie nicht von Unbefugten in Gang gesetzt werden kann.

Achtung!

Gerat nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

Beachten sie die zulässigen Temperaturbereiche (Siehe Technische Daten).

Bei Frostgefahr

Achtung!

Frost (< 5^) zerstort Gerat und Zubehor, da diese stets Wasser enthalten! Bei Frostgefahr Gerat und Zubehor abbauen und frostgeschutzt aufbewahren.

9. Reparatur

Gefahr!

Reparaturen an diesen Geräten)dürfen nur Elektrofachkräfte ausführren!

Mit reparaturbedürftigen Metabo-Geräten wenden Sie sichibeine An ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

10. Umweltschutz

Gefahr!

Das Kondenswasser aus dem Druckbehälter enthalt umweltschädliche Verunreinigungen. Entsorgen Sie das Kondenswasser umweitgerecht über entsprechende Sammelstellen!

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur für EU-Länder: Werfen Sie Geräte nicht in den Hausmüll! Gemäß

Europäischer Richtlinie 2012/19/EU über Ro-und Elektronik-Altgeräte und Umsetzungspontales Recht müssen verbrauchte Geräte, nicht gesammelt und einer umweltgerechten erwerwertung zugeführrt werden.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Handler zurück!

Akkupacks nicht ins Wasser werfen.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entlagen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

11. Probleme und Störungen

Gefahr!

Vor allen Arbeiten am Gerät:

Gerat ausschalten. Akkupack entnehmer. Warten bis das Gerät stillteht. Stellen Sie sichere, dass das Gerät und alle verwendenten Druckluft-Werkzeuge und Zubehörteile drucklos sind. Lassen Sie das Gerät und alle verwendenteten Druckluft-Werkzeuge und Zubehörteile abkühlen.

Weiteregehende Arbeitsen als die in thisem Kapitel beschreibenben, *{duren* nur durch eine Elektrofachkraft oder die Service-Niederlassung Ihres Landes erfolgen.

Nach allen Arbeiten am Gerät:

Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Sicherstellen, dass sich

keine Werkzeuge oder Ahnliches an oder im Gerät befinden.

Kompressor lauft nicht:

• Akkupack.

-Akkupack leer.Vor der Benutzung den Akkupack aufladen.
- Überprüfen Sie, ob der Akkupack bis zum Einrasten aufgeschoben ist.

Motor überhitzt, z.B. durch mangelinde Kuhlung (Luftungsschlitze verdeckt).

• Kompressor am Ein-/Aus-Schalter (7) aushalten.
  -Ursache der Uberhitzung beseitigen. Etwa- zehn Minuten abkühlen lessen
• Kompressor am Ein-/Aus-Schalter (7) erneut einschalten.

Kompressor lauft ohne ausreichend Druck aufzubauen.

Kondensat-Ablass undicht.

• Stellen Sie sicher, dass der Kondensat-Ablass (10) geschlossen ist.
  Dichtung der Ablass-Schaube prufen, ggf. ersetzen.
  Ruckslagventil undicht.
  -Ruckslagventil in Fachwerkstatt überholen lessen.

Druckluftwerkzeug erhalten nicht genügend Druck.

• Drudegler nicht welt genug aufgedreht.
• Druckregler (2) weiter aufdrehen.
  Schlauchverbindung zwischen Kompressor und Druckluftwerkzeug undicht.
• Schlauchverbindung prufen; beschädigte Teile ggf. ersetzen.

12. Zubehör

Verwenden Sie nur original Metabo-oder CAS-Cordless Alliance System) Akkupacks und Zubehor.

Verwendten Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kennndaten erfüllt.

A Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu ihrer Elektrowerkzeug passenden Spannung. Akkupacks: 5,5 Ah (6.25368), 6,2 Ah (6.25341), 7,0 Ah (6.25345), etc.

B Ladegerat: ASC ultra, etc.

Zubehor-Komplettprogramm siehe

www.metabo.com oder Katalog.

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

A = Ansaugeistung
F = Fülleistung
L_eff = Effektive Liefermenge bei 80% max.

Druck p = M a x . D V=KesselgroBe a = A n z a h z = Z y 1 i n

n0 =Max.Drenzahl
U =Spannung des Akkupacks
IP =Schutzart
A = Abmessungen (LxBxH)
Tmax =Kompressor: max. Lager-/
Betriebstemperatur 1
Tmin =Kompressor: min. Lager/
Betriebstemperatur
T_B.Akku = Akkupack :Erlaube
Umgebungstemperatur beim Betrieb
TL.Akku = Akkupack: Erlaubte Umgebungs

temperatur bei Lagerung

m =Gewicht

^* = Die Lebensdauer einiger Komponenten z.B. Dichtung im Ruckschlagentil wird deutlich vermindert, wenn der Kompressor bei hohen

Temperatures (max. Lager-/Betriebstemperatur und hoher) betrieben wird.

** = Bei Temperatures unterhalb der min. Lager-/ Betriebstemperatur besteht Frostgebung für das Kondensat im Druckbehälter.

Gleichstrom

Die angegegebenen technischen Daten sind toleranzbehafet (entsprechend den jeweils gultigen Standards).

Emissionswerte

These Werte ermögen die Abschätzung der Emissionen des Geräts und den Vergleich verschiedener Geräte. Je nach Einsatzbedingung, Zustand des Gerätes oder der Einsatzwerkzeuge kann die tatsächliche BelastungHigher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schatzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Typische A-bewertete Schallpegel:

LDA =Schalldruckpegel

LWA =Schallleistungspegel

L_WA(G) =garantieter Schalleistungspegel gemäß 2000/14/EG

K_PA K_WA = Unsicherheit

Gehorschutzragen!

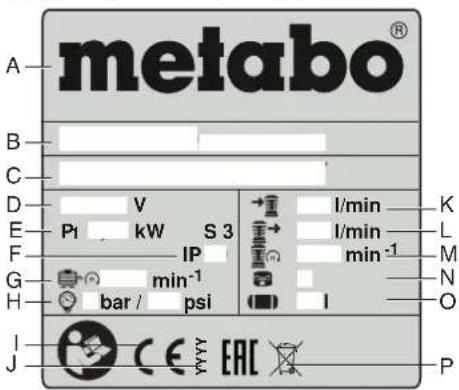

Angaben auf den Typenschild:

A Hersteller

B Artikel-, Versions-, Seriennummer

C Gerätebezeichnung

D Anschluss-Spannung

E Nennaufnahmeleistung

F Schutzart

G Max, Drehzahl

H Max, Druck

ICE-Zeichen - Dieses Gerat erfuft die EU-Richtlinien gemäß Konformitätserklung

J Baujahr

K Ansaugeistung

L Fülleistung

M Drehzahl Verdichter

N Zylinderzahl

O KesselgroBe

P Entsorgungssymbol (siehe Kapitel 10.)

3.2 Elektrische verilgheit

10. Milieubescherming

Gevaar!

B Oplaadapparaten: ASC ultra, etc.

Completettobehorenprogramma,ziewww.metabo.com of de catalogus.

13. Technische gegevens

8.2 Regelbundet unterhalb

Alltid innan arbete paborjas

B Oplader: ASC ultra, etc.

Det komplette tilbehorsprogram vindes paa www.metabo.com ullerikatalogget.

13. Tekniske data
