GEBRUIKSAANWIJZING YLVA 2+ 112249 AVIDSEN

Intercom met kleuren video

2 draads - RFID-function

ref. 112249

A-InitAllSATle 13
b - GebrulkerSbAdGeS toevoeGen 13
c -Alle bAdGeS verwijderen 14
d - Selectle vAn de ActleSdle verwAnt zichn met de
GebrulkerSbAdGeS 14

D - GEBRUK 15

1 - IDENTIFICEREN VAN EN SPREKEN MET DE BEZOEKER 15
2 - ACTIVEREN VAN DE STRAATUNIT VANAF DE MONITOR 15
3 - OPENING VAN EEN ELEKTRISCH SLOT EN EEN AUTOMATISCHE BEDIENING (OPTIONEEL) 15
4-ONDERLINGE COMMUNICATIEFUNCTIE15
5 - PARAMETERS OP DE MONITOR 16
6-ONTGRENDELING MET BEHULP VAN EEN BADGE 16
7 - RAADPLEGING VAN FOTO'S GEMAAKT Tijdens UW AFWEZIGHEID 16

E - TECHNISCHE EN WETTELIJKE INFORMATIE 17

1-TECHNISCHEEIGENSCHAPPEN 17
2 - GARANTIE 18
3-HULP EN TIPS 18
4-RETOUR PRODUCT - SERVICE 18
5-CONFORMITEITSVERKLARING 18

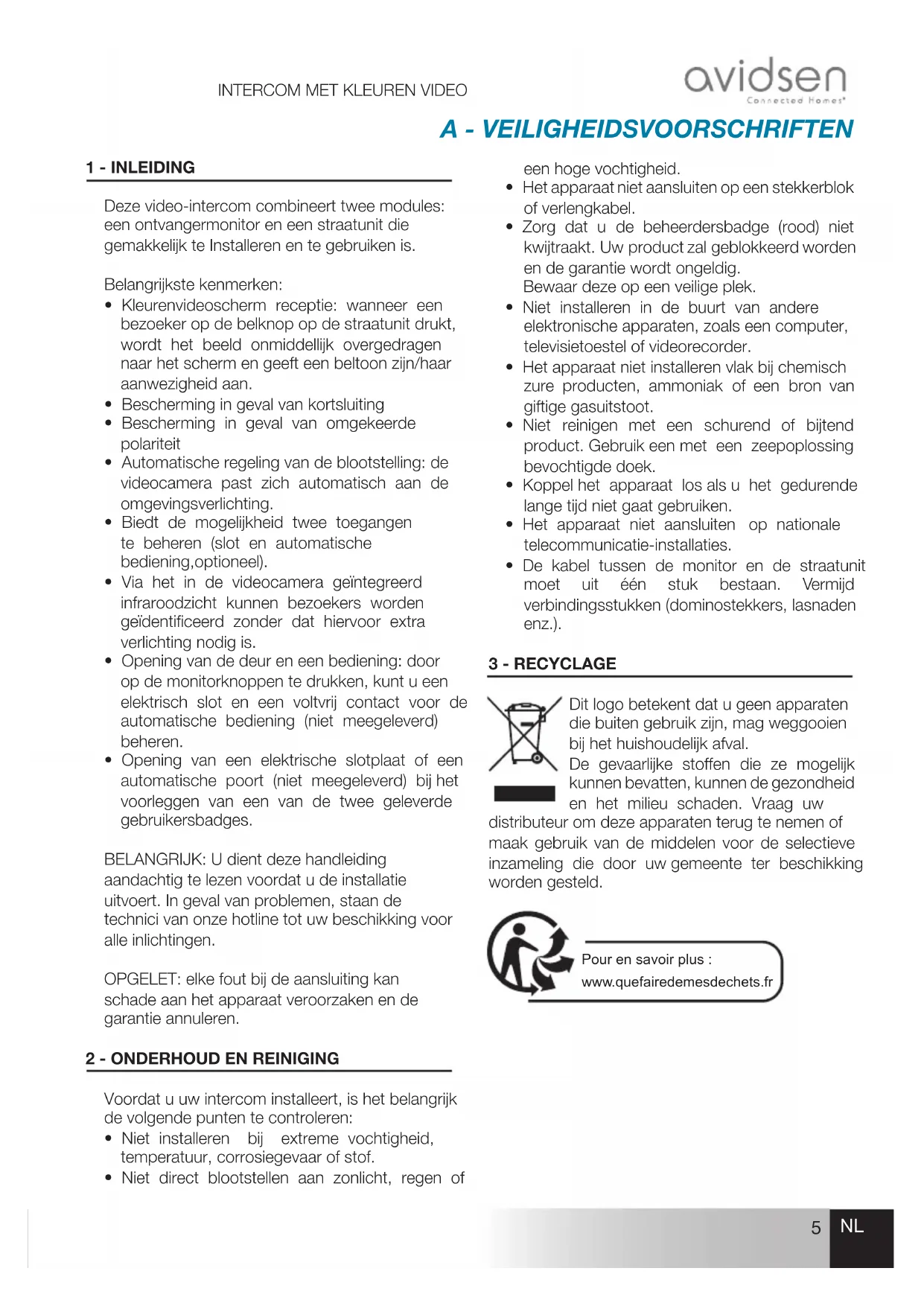

A - VEILIGHEIDSVOORSCHRIFTEN

1-INLEIDING

Deze video-intercom combineert twee modules: een ontvangermonitor en een straatunit die gemakkelijk te Installeren en te gebruiken is.

Belangrijkste kenmerken:

• Kleurenvideooschem receptie: wonneer een bezoeker op de belknop op de straatunit drukt, worden het beeld onmiddelijk overgedragen maar het scherm en geeft een beltoon+zijn/haar aanwezigheid aan.
• Bescherming in geval van kortsluiting
• Bescherming in geval van omgekeerde polariteit
• Automatische regeling van de blootstelling: de videocamera past zich automatisch aan de omgevingsverlichting.
• Biedt de möglichkheid twee toegangen te beheren (slot en automatische bediening,optioneel).
• Via het in de videocamera geintegreerd infraroodzicht können bezoekers worden geidentificierd zonder dat hiervoor extra verlichting nodig is.
• Opening van de deur en een bediening: door op de monitorknppen te drukken, kut u een elektrisch slot en een voltvrij contact voor de automatische bediening (niet meegeleverd) beheren.
• Opening van een elektrische slotplaat of een automatische poort (niet meegeleverd) bij het voorleggen van een van de twee geleverde gebruikersbadges.

BELANGRIJK: U dient deze handleiding aandachtig te lezen voordat u de installmenteuitvoert. In geval van problemen, staan de technici van once hotline tot uw beschikking voor alle inlichtingen.

OPGELET: elke fout bij de aansluiting kan schade aan het apparaat veroorzaken en de garantie annuleren.

2 - ONDERHOUD EN REINIGING

Voordat u uw intercom installeert, is het belangrijk de volgende punten te controlleren:

• Niet installereren bij extreme vochtigheid, temperatuur, corrosiegevaar of stof.
• Niet direct bloatstellen aan zonlicht, regen of

een hoge vochtigheid.

• Het apparaat Niet aansluiten op een stekkerblok of verlangkabel.
  Zorg dat u de beheerdersbadge (rood) nicht kwijtraakt. Uw product za geblokkeerd worden en de garantie worden onteldig. Bewaar deze op een veilige plek.
• Niet installereren in de buurt van andere elektronische apparaten, Zoals een computer, tevisietoestel of videorecorder.
• Het apparaat Niet installereren vlak bij chemisch zure producten, ammoniak of een bron van giffige gasuitstoot.
• Niet reinigen met een schurend of bijtend product. Gebruik een met een zeepoplossing bevochtigde doeK.
  Koppel het apparaat los als u het gedurende langeijd Niet gaat gebruiken.
• Het apparaat Niet aansluien op nationale telecommunicatie-installations.
• De kabel:tussen de monitor en de straatunit moet uit een stuk bestaan. Vermijd verbindingsstukken (dominosteekkers, lasnaden enz.).

3 - RECYCLAGE

Dit logo betekent dat u geen apparaten die buiten gebruik zich, mag weglooien bij het huishoudelijk afval.

De gevaarlijke stoffen die ze möglichk kuren bevatten, kuren de gezondheid en het milieu schaden. Vraag uw

distributeur om deze apparaten terug te nemen of maak gebruik van de middelen voor de selectieve inzameling die door uw gemeente ter beschikking worden gesteld.

1 Scherm
2 Straatunit
3 Muursteen voor monitor
4 Bouten (2 voor de monitor, 3 voor de straatunit)

5 Bevestigingschroeven (2 voor de monitor, 3 voor de straatunit)
6 Bevestigingschroeven voor de straatunit
7 Voedingsadapter
8 RFID-badge (rood x1, grijs x1, blauw x2)

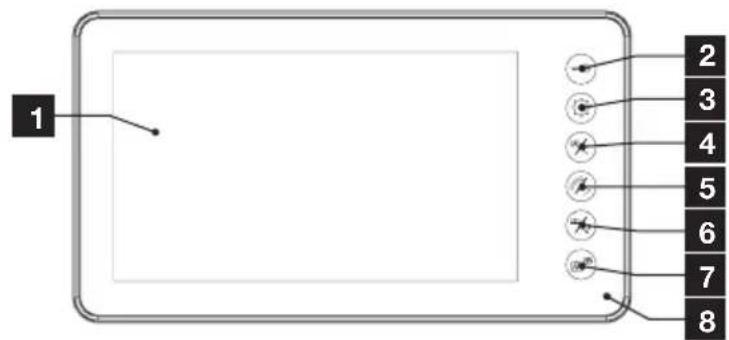

2-sCHERm

1 LCD-schem 7"
2 Toets slot: hiermee kunt u een elektrisch slot openen
3 MENU-toets: hiermee krijgt u toegang tot de monitorparameters en de Foto's die tijdens once afwezigheid zich gemaatkt

4 Pijltoets links/afbeelding: hiermee kunt u de vaarden in het menu van de monitor terlagen, de straatunit weergeven en de opproep beeindigen

B-BESCHRIJVING VAN HET PRODUCT

5	Pijltoets rechts/handset: hiermee kan den vaarden in het menu van de monitor worden erhoogd en kan worden gecommuniceerd met de bezoeker.
6	Toets poort/teleocamera: hiermee kan een elektrische poort worden geopend
7	Intercomtoets: hiermee kan worden gecommuniceerd met een tweede monitor ref 112252)
8	Microfoon

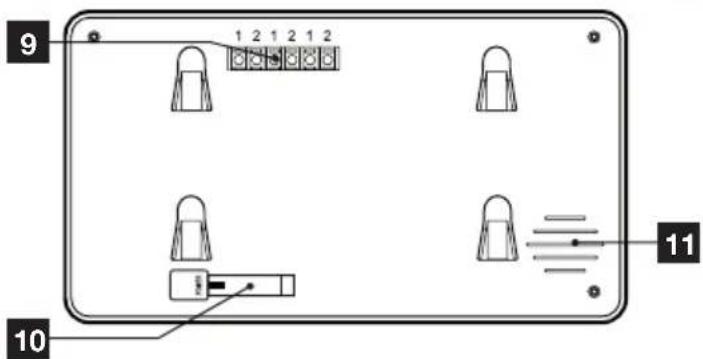

9	Verbindingszuilen
10	Netstroomingang
11	Luidspreker

*Indien op voorraad.

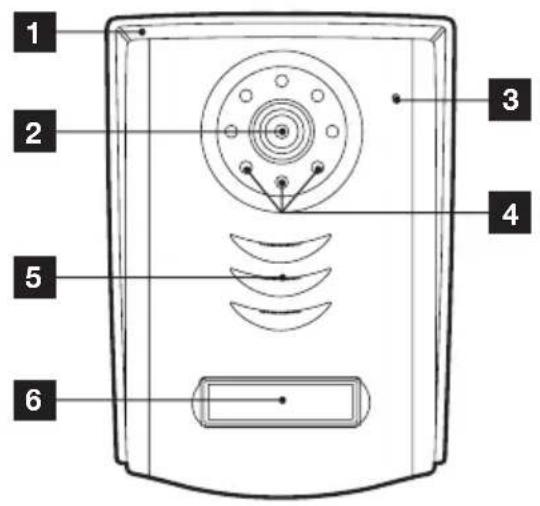

3 - sTRAATUNIT

1	Beschermingsklep
2	Lens
3	Microfoon
4	nfraroodverlichting
5	luidspreker

6	Oproepknop, naambordje met verlichting naargelang het omgevingslicht

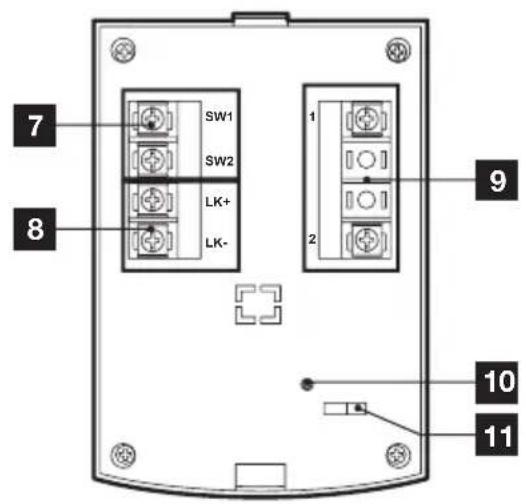

7	Aansluitklemmen voor voltvrij contact
8	Aansluitklemmen voor elektrische slotplaat
9	Aansluitklemmen voor monitor
10	RFID-resetknop
11	Keuzeschakelaar slot/poort voor RFID-badge

4 - mUURsTEUN

De monitor is voorzien voor bevestiging aan de muur. Een muursteun en schroefwerk+zijn meegeleverd.

5-NETwERKADApTER

De kit worden geleverd met een 230Vac 50 Hz/17Vdc 1,5A netwerkadapter om het scherm te voeden. Gebruik geen andere modellen voeding, deze können het apparaat onherstelbaar beschadigen en de garantie annuleren.

De kabel van de netwerkadapter Niet doorsnijden of verkorten omdat zo de garantie geannuleerd kan worden.

C - INSTALLATIE

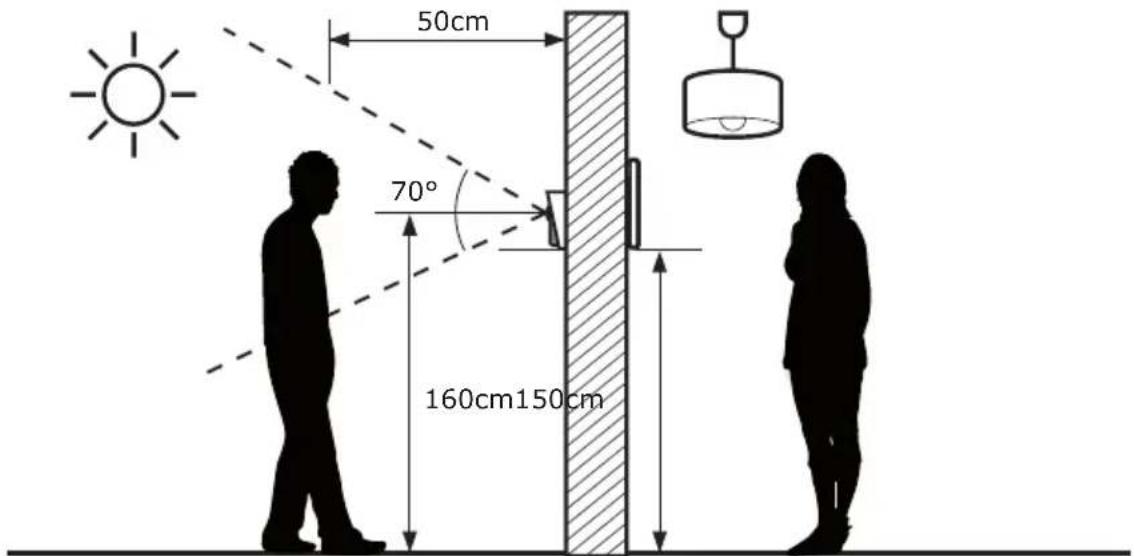

De aanbevolen installmentiehoogte bevindt zich op ca. 160 cm van de vloer voor de straatunit en 150 cm van de vloer voor de interne eenheid.

LET Op: Om voor de hand liggende veiligheidsredenen, mogen de aansluitingen uitsluitend worden uitgevoerd nadat de elektrische voeding is uitgeschakeld.

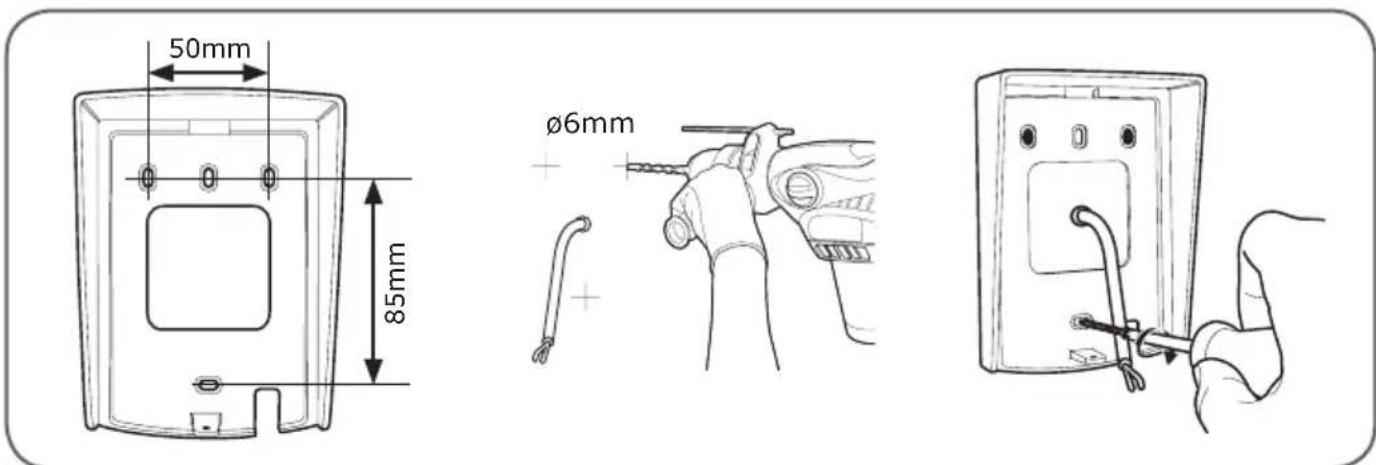

1 - InsTALLATIE vAN DE sTRAATUNIT

De straatunit mag nichtrechtstreeks aan slechte weersomstandigheden blootgesteld worden. Installee het bij voorkeur in een portiek of op een overdekte plaats.

Bevestig de overkapping van de straatunit op uw zuil met behulp van voor de houder geschikte schroeven en pluggen (de geleverde schroeven en pluggen�ng geschikt voor muren van vol materiaal).

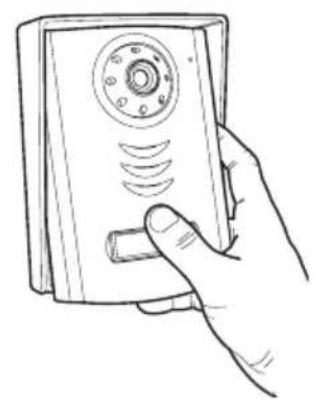

Na de aansluitingen van de straatunit uitgevoerd te hebben (zie paragraaf aansluitingen),plaatst u deze in de overkapping.

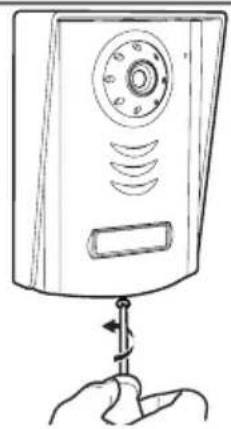

Schroef de straatunit op de overkapping met behulp van de bijgeleverde schroef.

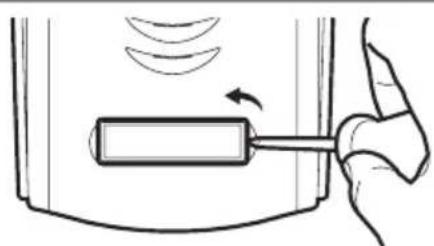

Breng het naambordje aan.

2 - InsTALLATIE VAN HET sCHERm

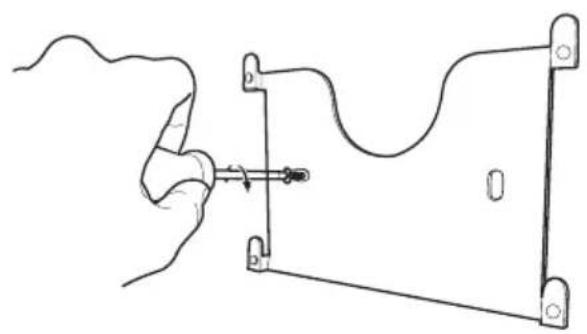

Bevestig het met behulp van voor de steun geschikte schroeven en pluggen (de geleverde schroeven en pluggen zich geschikt voor muren van vol materiaal).

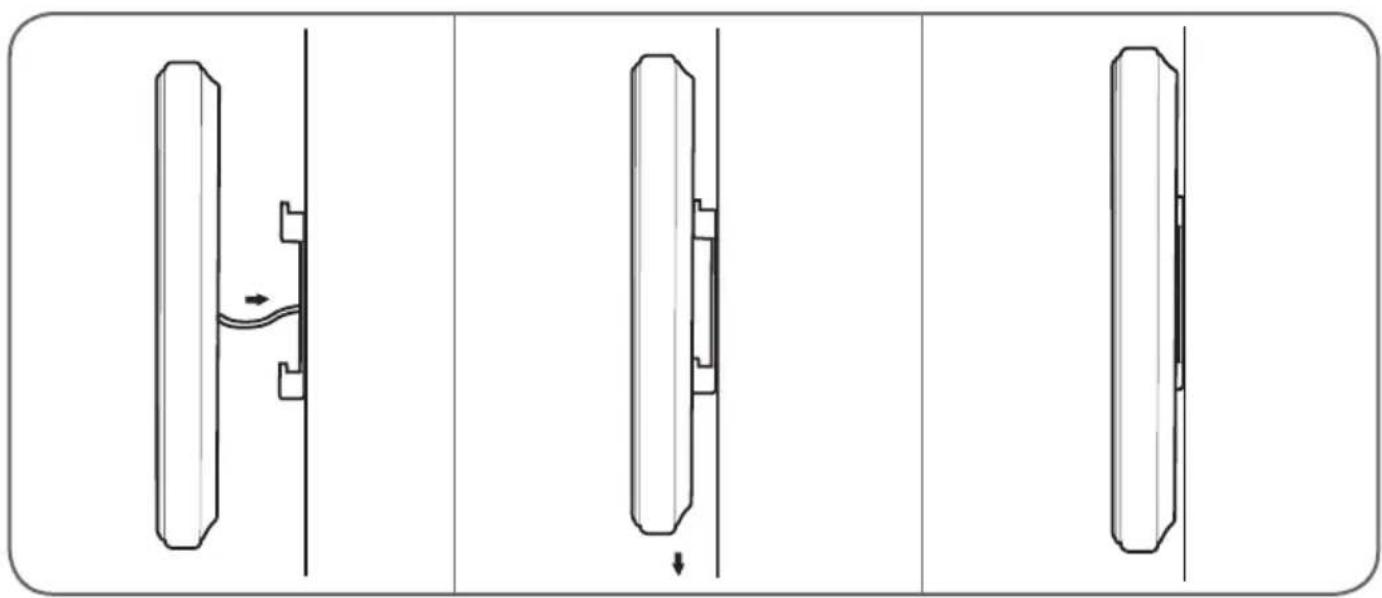

Nadat u het scherm heeft aangesloten (zie hoofdstuk "aansluitingen"), bevestigt u het scherm op de steun.

C - INSTALLATIE

3 - DE AANSLUITINGEN

• Vermijd het gebruik van meerdere verdelsekkers of aansluitingen op de verbindingsdraadussen de straatunit en het scherm
• Plaats de verbindingsdraadussen de straatuniten het scherm op meer dan 50cm verwijderd van elke electromagnetische storing (230V kabel,WiFi-apparaat, magnetron enz.)
• U kunt een elektrische slotplaat (niet meegeleverd) aansluiten en gebruiken met uw straatunit met of zonder mechanisch geheugen.

Tussen het scherm en de straatunit (maximum 100m)

Voor een optimale beeld- en geluidskwaliteit, raden we u aan nicht meer dan 100m kabel te gebruiken:tussen de intercom en de straatunit. Sluit de draden als volgt aan (een omwisseling van de draden bij aansluiting kan de straatunit beschadigen).

De te gebruiken kabeldoorsnede is afhankelijk van de lenghte:

Lenghte van de kabel Te gebruiken doorsnede
Van 0 tot 50m 0,75mm2
Van 50 tot 100m 1,5mm2

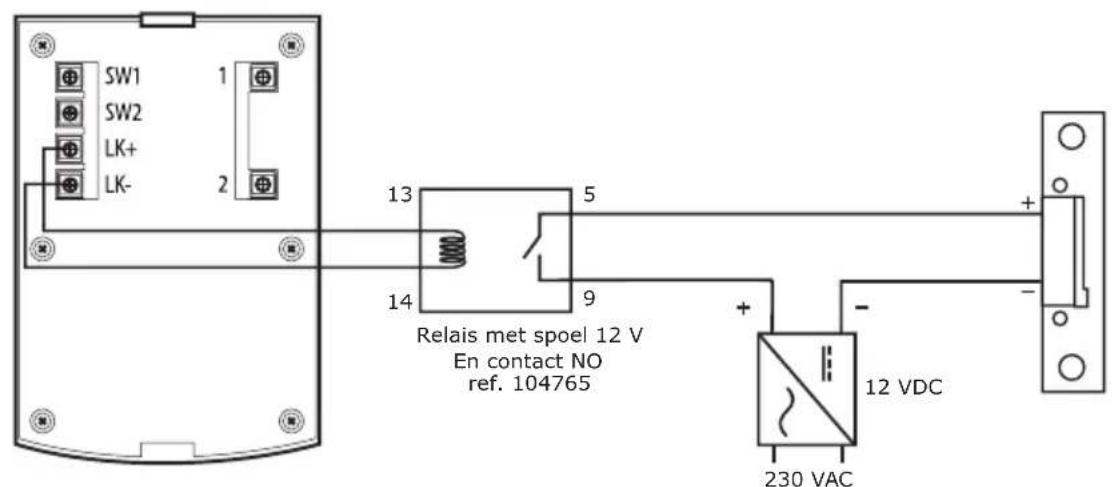

Tussen de straatunit en een elektrische slotplaat (niet meegeleverd)

Gebruik een slotplaat van maximaal 12V/0,5A met of zonder mechanisch geheugen.
Gebruik, voor de verbinding:tussen de straatunit en de elektrische slotplaat, een kabel van het type:

Lenghte van de kabel Te gebruiken doorsnede
Van 0 tot 50m 0,75mm2

Tussen de straatunit en de automatische poort (niet meegeleverd)

Te gebruiken doorsnede: 0,75mm2 mini

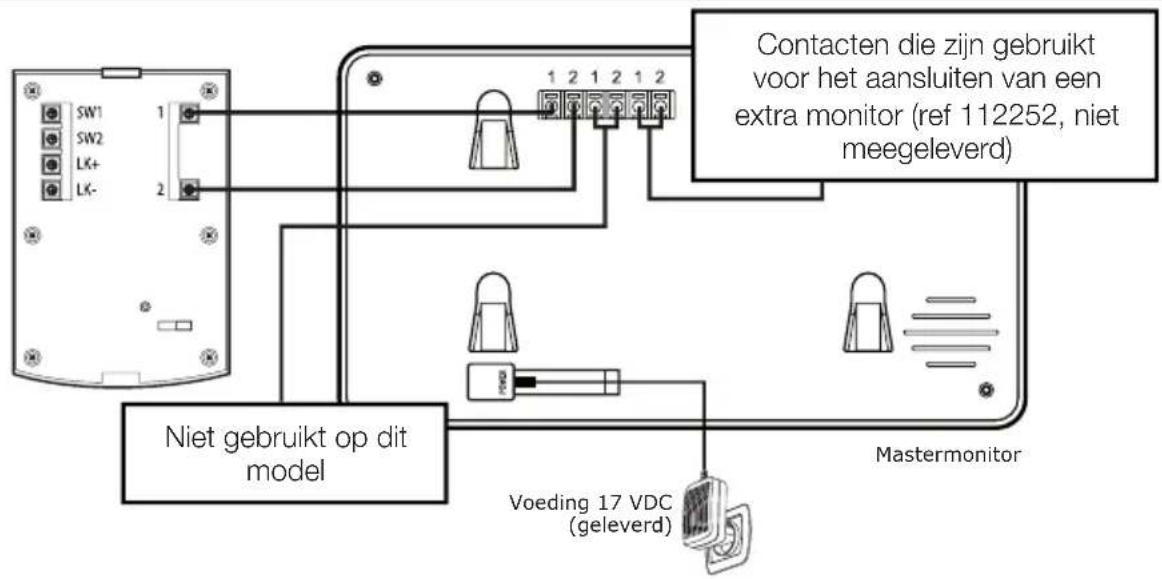

3.1 - AANSLUITING TUSSEN DE MONITOR EN DE STRAATUNIT

BELANGRIJK: als u problemen ondvindt met het openen van het slot, bijvoorbeeld door een grote afstand tussen het scherm en de straatunit, raden wij u aan deze afzonderlijk van stroom te voorzien. Als u een afzonderlijke voeding gebruikt要去 een 12 V-relais (niet meegeleverd) aansluiten voor besturing vanaf de video-intercom, zoals afgebeeld.

C - INSTALLATIE

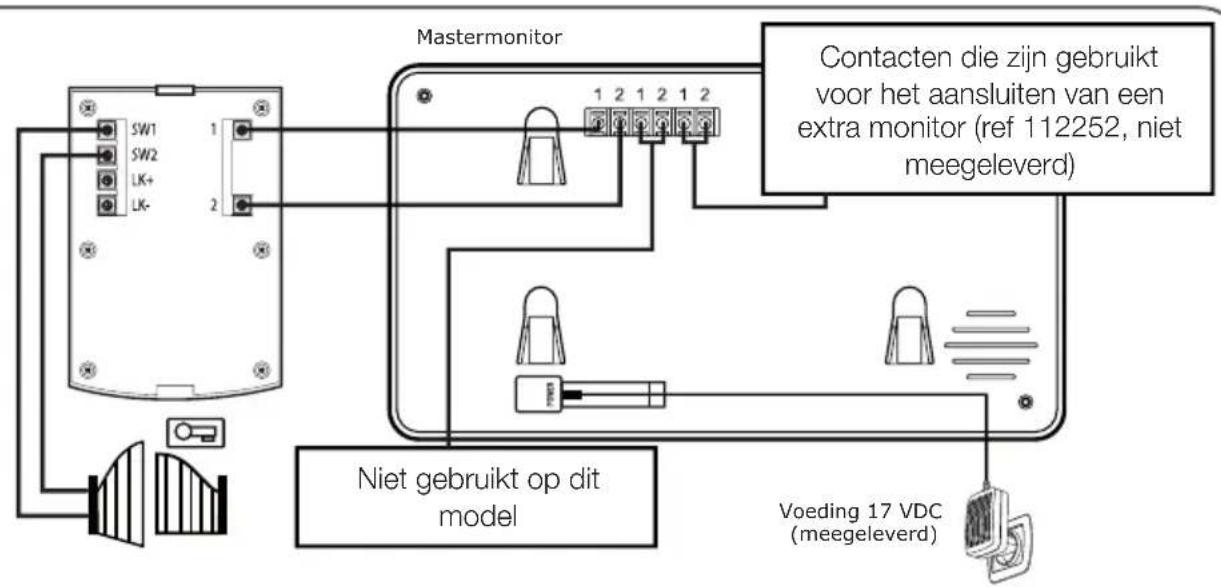

3.3 - MET AUTOMATISCHE DEUROPENER

BELANGRIJK: sluit SW1 en SW2 direct aan op het contact voor openen/sluiten van de automatische deuropener (bedrade besturingsingang van een automatische poort).

3.4 -INGEBRUIKNEMING VAN BADGES

Er worden drie types badges geleverd: de rode beheerdersbadge, de vrijze toegevoegde badge, de blauwe gebruikers badges.

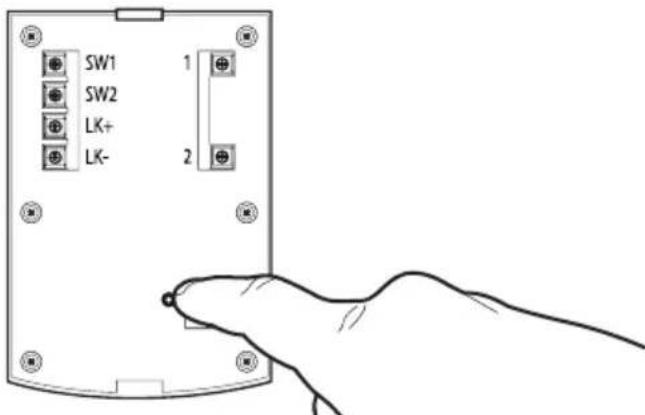

A- INITIALISATIE

Terwijl het videoportier van stroom worden voorzien, drukt u op de toets "REsET" op de achterkant van de straatunit.

De straatunitaat 4 pieptonen horen.

Houd de beheerdersbadge (rood) binnen 10 seconden voor de camera.

Houd de badge voor het toevoegen (grijs) binnen 10 seconden voor de camera.

B - GEBRUIKERSBADGES TOEVOEGEN

Houd de badge voor het toevoegen (grijs) voor de camera.

De straatunitaat 3 pieptonen horen.

C - INSTALLATIE

Houd een van de gebruikersbadges binnen 10 seconden voor de camera.

De straatunitaat 1 pieptoonthoren.

C - ALLE BADGES VERWIJDEREN

Houd de beheerdersbadge voor de camera om alle bekende badges te verwijderen. (badge voor toevoegen inbegrepen).

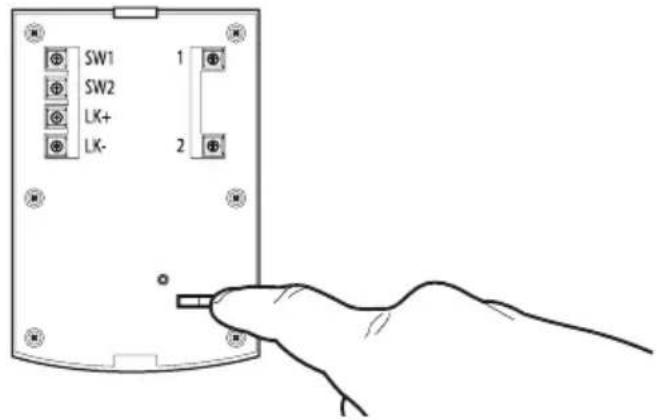

D - SELECTIE VAN DE ACTIES DIE VERWANT ZIJN MET DE GEBRUIKERSBADGES

Selecteer op de achterkant van de straatunit de elektrische slotplaat of de uitgang met voltvrij contact voor het bedieren van de ene of de ander bij het passeren van een gebruikersbadge.

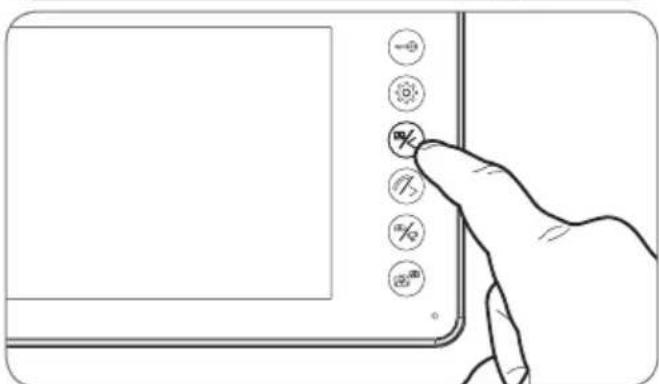

1 - IDENTIFICEREN vAN EN spREKEN MET DE BEZOEKER

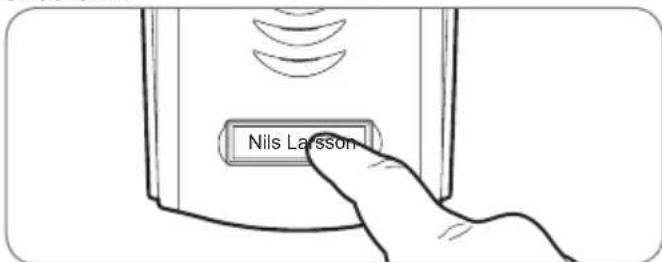

De bezoeker drukt op de toets Nils Larsson van de straatunit:

De deurbel werkblink via de luidspreker van de monitor die de videocamera van de straatunit activeert. Als de bezoeker zich binnen het veld van de camera bevindt, zaarend beeld gedurende 120 seconden op de monitor verschijnen. Na het verstreijken van 120 seconden, gaat de monitor terug maar de stand-bystand.

Om met een bezoeker te praten, drukt u op de toets. Om de conversatie te beeindigen en de straatunit te deactiveren, drukt u op de toets

2 - ACTIVEREN VAN DE sTRAATUNIT vANAF DE mONITOR

Om een bezoeker te identificeren zonder dat hij weet dat hij worden geobservererd of om gewoon

buiten te kijken, drukt u op de toets : het beeld van de straatunit verschijnt verrolgens gedurende 60 seconden op het scherm.

Als u direct met de mensen buiten wilt communicatoren, drukt u op de knop zodra de videocamera buiten verschijnt.

Deze functie is vooral nuttig om de bezoeker te observeren, zelfs als.Deze nog Niet op de toets Nils Larsson van de straatunit heeft gedrukt.

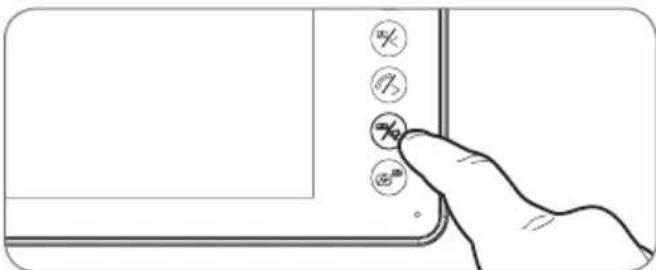

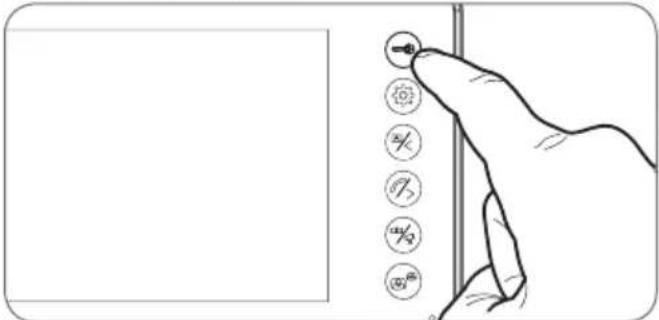

3 - OpENING vAN EEN ELEKTRIsCH sLOT EN EEN AUTOATIsCHE BEDIENING (OpTIONeel)

Als het apparaat is uitgerust met een elektrisch slot en/of een automatische bediening (zie paragraaf "verbinding"), drukt u op de toets (voor het slot) of op (voor de automatische bediening) om de bezoeker te lately binnenkomen.

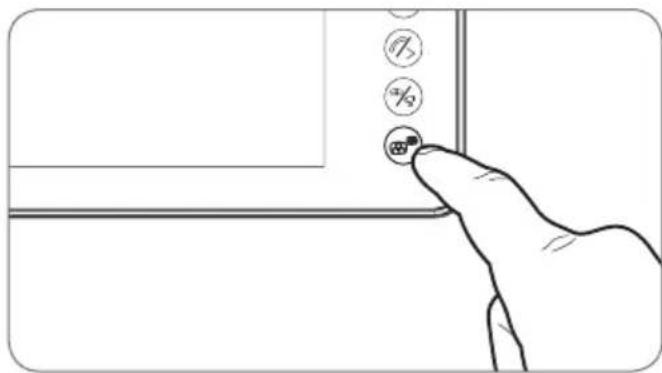

4-ONDERLINGECommUNICATIEFUNCTIE

Kunt een interne communicatie met de slave-monitor (indien aanwezig) starten met behulp van de intercomfunctie. Deze functie kan worden gebruikt wanner de monitor in stand-bystand is: Druk op de toets van de slave-monitor. U kunt de oproepplaatsen maar de slave-monitor en omgekeerd. Ukunt antwoorden door op de toets te drukken en tot maximum 120 seconden communicatoren. De terminal keertervoigens terug� de standbystand.

De communicates met de straatunit behoudt de prioriteit.

D - GEBRUIK

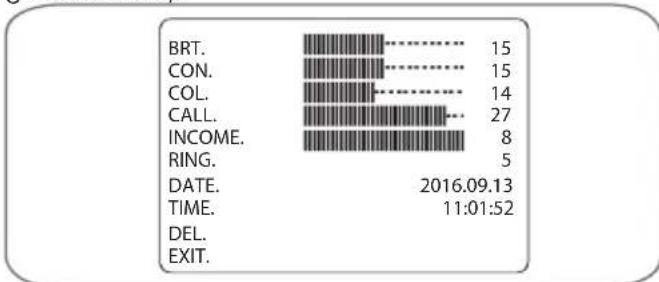

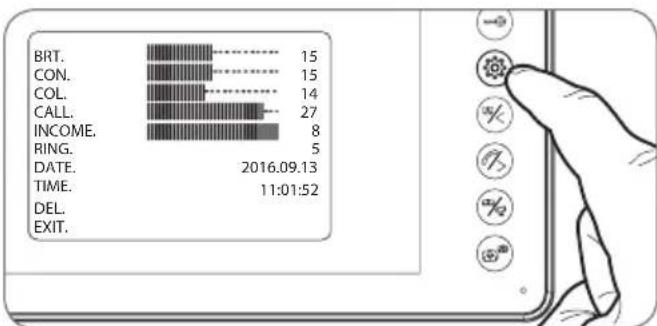

5 - PARAMETERS OP DE MONITOR

Druk, terwijil het scherm is ingeschakeld, op de toets om het volgende scherm wee te gehen:

Druk nogmaals op de toets om te navigeren in de submenu's (die oplichten wanner u ze hebt geselecteerd).

BRT: Helderheid: druk op de toetsen en om het helderheidsniveau van het beeld te verlagen of te verhogen.
- CON: Contrast: druk op de toetsen en om het contrastniveau van het beeld te verlagen of teverhogen.
- COL: Kleur: druk op de toetsen en om het verzadigingsniveau van het beeld te verlagen of te verhogen.
- CALL: Volume microfoon: druk op de toetsen en om het volume van de microfoon te verhogen of te verlagen.
- INCOME: Volume deurbel: druk op de toetsen en om het volume van de deurbel te verlagen of teverhogen.
RING: Selecteer de deurbel: druk op de toetsen en om de gewenste deurbel te selecteren.

INTERCOM MET KLEUREN VIDEO

• DATUM: Druk op de toetsen en om de waarde te markeren en op de toets om maar de volgende waarde te gaan. De datum en het tijdstip zijn aangegeven op de Foto's die+zijn gemaakt tijdens uw afwezigheid.
  Druk op de toetsen en om de waarde te markeren en op de toets om maar de volgende waarde te gaan. De datum en het tijdstip zich aangegeven op de Foto's die+zijn gemaakt tijdens uw afwezigheid.
  DEL: Om alle opgeslagenoto's te wissen, drukt u op de toets
• EXIT: Druk op de toets om het regelingsmenu af te sluiten;

6-ONTGRENDELING MET BEHULP VAN EEN BADGE

Beweeg een van de gebruikersbadges voor de camera van de straatunit om de slotplaat of de aangesloten automatische poort te ontgrendelen.

7- RAADPLEGING VAN FOTO'S GEMAAKT Tijdens Uw AFWEZIGHEID

Elke oproep activeert de registratie van een Foto. Om de Foto's in het geheugen te raadplegen, drukt u op de toets terwijl het scherm wordenuitgeschakeld.

sCHERm
Scherm	Extra plat 7" kleuren-lcd
Standaard video	PAL/NTSC
Resolutie	800 x 3 (RGB) x 480
Voeding	Met voedingsadapter 230 VAC 50 Hz/17 VDC 1,5 A meegeleverd
Spanning	17 VDC 1,5 A (adapter meegeleverd)
Beveiliging	Bescherming in geval van kortsluiting en in geval van omgekeerde polariteit
Verbruik	van 3,5 W tot 11,5 W
Transmissiesystem (audio en video)	2 draads
Ideaal bereik bedrijfstemperatuur	-10 °C tot 50 °C.
Maximale vochtigheidsgraad	85 %
Aantal beltonen	9
Conversatietijd	automatische uitschakeling na 2 minutes
Afmetingen	275 x 120 x 15 mm

straßeunit
Videocamera	CMOS 3003 kleur
Lens	Vaste focus/kijkhoek 70°
Voeding	CC 10-12 V geleverd door de monitor
Max. verbruik	300 ± 50 mA
Helderheid	min 0 lux
Nachtzicht	van 0,5 tot 1 m
Afmetingen	130 x 90 x 24,5 mm
Beschermingsgraad	IP54

• Dit product valt 2aar onder garantie, onderdelen en werkuren, vanaf de aankoopdatum. U moet het aankoopbewijs gedurende de hele garantieperiode bewaren.
• De garantie is nicht van toepassing op schade veroorzaakt door nalatigheid, schokken en oncegallen.
• De productonderdelenogensniet geopend of gerepareerwordendoordoen die geendeeluitmaken van het bedrijf Avidsen.
• Elke interventie aan het apparaat annuleert de garantie.
• De kabel van de netwerkadapter nicht doorenjden of verkorten bzw de garantie geannuleerd kan worden.

3 - HULP EN TIPS

• Ondanks de zorg die wij besteed hebben aan het ontwerp van onsze producten en het schrijven van deze handleiding, en u ervaart toch nog problemen tijdens de installmentie van uw product of u heeft vragen, dan raden wij u aan contact op te nemen met onsze specialisten die altijd met raad en daad klaarstaan.
  Bij werkingsproblemenijdens de installmentie of na enkele dagen gebruik, moet u voor installmentie contact met ons opnemen zDat een van onze technici deoorzaak van het probleem kan zoeken aangezien dit vast en zekeruit een foute instelling of een Niet conforme installmentie voortkomt.

Neem contact op met de technici van de Dienst na verkoop op:

0 892 701 369

Service 0,35 €/min +prix appel

Van maandag tot vrijdag van 9 tot 12 uur en van 13 tot 17 uur.

4 - RETOUR PRODUCT - DIENST NA VERKOOP

Ondanks de zorg die besteed werden aan het ontwerp en de productie van uw product, kan het gebeuren dat u het product moet terugsturen maar de Dienst na verkoop. U kunt de vooruitgang van de interventies volgen op unsere website: http://sav.avidsen.com

Avidsen verbindt zich ertoe, gedurende de contractuele garantieperiode, over een voorraad reserveonderdelen voor dit product te beschikken.

5 - CONFORMITEITSVERKLARING

RED-richtlijn

Avidsen verklaart dat de hieronder vermelde uitrusting

Kleurenvideo-intercom 112249

conform de RED-richtlijn is en dat deze conformiteit volgens de normen die van kracht zich, geëvalueerd werk:

EN 60950-1:2006 + A11:2009 + A1:2010 + A12 : 2011 + A2:2013

EN 301 489-1 V1.9.2

EN 301 489-3 V1.6.1

EN 300 330-1 V2.1.0

Te Chambray les Tours, 01/09/16
Alexandre Chaverot, Voorzitter
