GEBRUIKSAANWIJZING IPC380i AVIDSEN

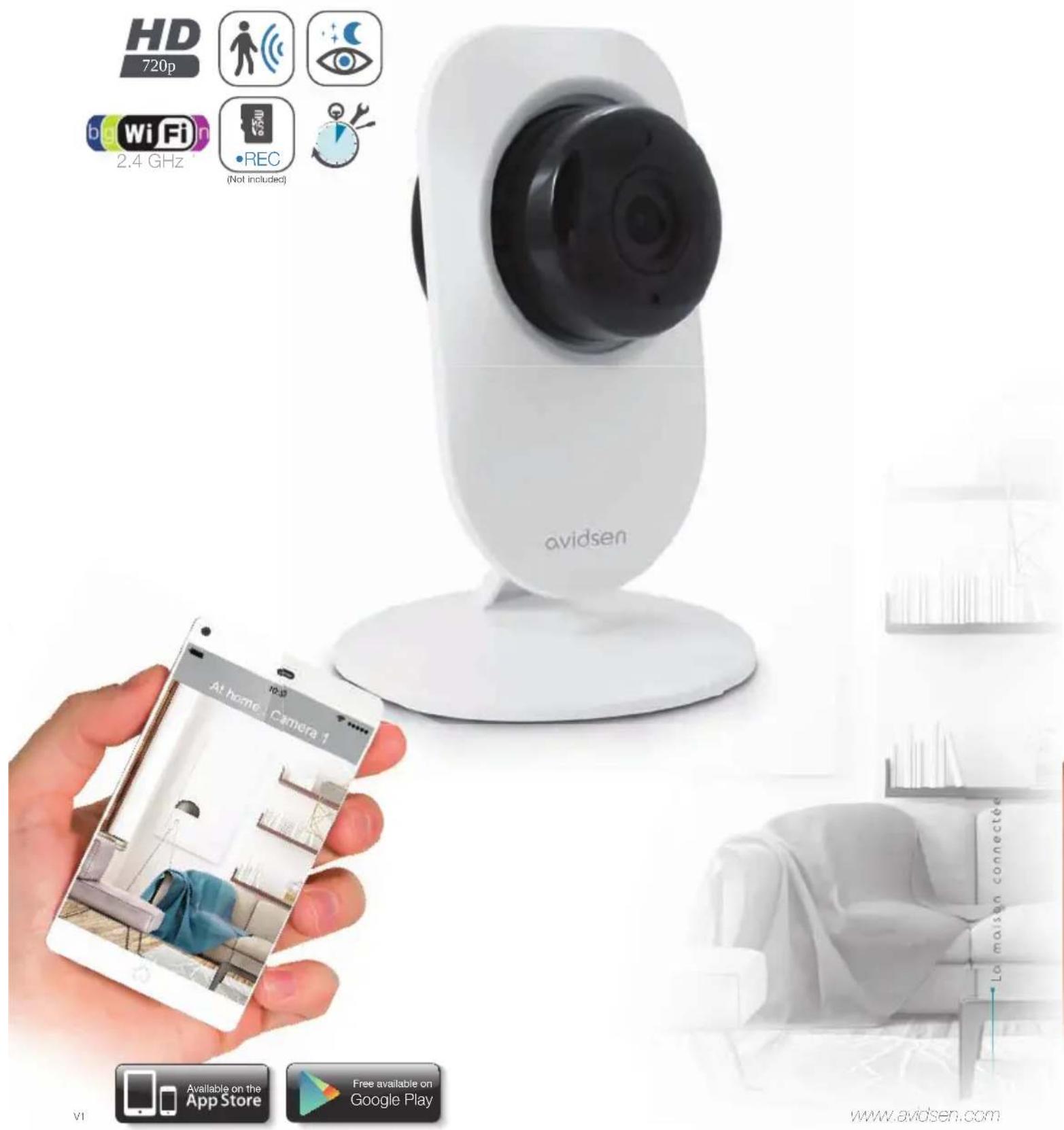

NL IP-camera met WiFi 720P
ref. 123380
- De camera mag niet worden geplaatst een plek waar de filter van de lens bekrast of vervuild kan worden.
- Het objectief niet blootstellen aan direct zonlicht of een andere weerspiegelende lichtbron.
- Vermijd het gebruik van meerdere stopcontactdozen en verlengkabels.
- Het apparaat niet installeren vlak bij chemisch zure producten, ammoniak of een bron giftige gasuitstoot.
- De installatie en het gebruik van de moeten conform de lokale wetgeving zijn.
2 - ONDERHOUD EN REINIGING
- Ontkoppel het product van het elektriciteitsnet vóór ieder onderhoud.
- Het product niet met schurende of corrosieve middelen reinigen.
- Een zachte, enigszins vochtige doek gebruiken.
- Niet besproeien met een spuitbus. Dit zou de binnenkant van het product kunnen beschadigen.
3 - RECYCLAGE
Dit logo betekent dat u geen apparaten die buiten gebruik zijn mag weggooien bij het huishoudelijk afval. De gevaarlijke stoffen die ze mogelijk kunnen bevatten, kunnen de gezondheid en het milieu schaden. Vraag uw distributeur om deze apparaten terug te nemen of maak gebruik van de middelen voor de selectieve inzameling die door uw vagemeente ter beschikking worden gesteld.
B - BESCHRIJVING VAN HET PRODUCT
1 - INHOUD VAN DE KIT
| 1 | Camera |
| 2 | Voedingsadapter 230Vac 50Hz / USB 5Vdc 1A |
| 3 | USB-kabel voor stroomtoevoer camera |
| 4 | Pluggen voor het bevestigen van de standaard |
| 5 | Schroeven voor het bevestigen van de standaard |
2 - CAMERA

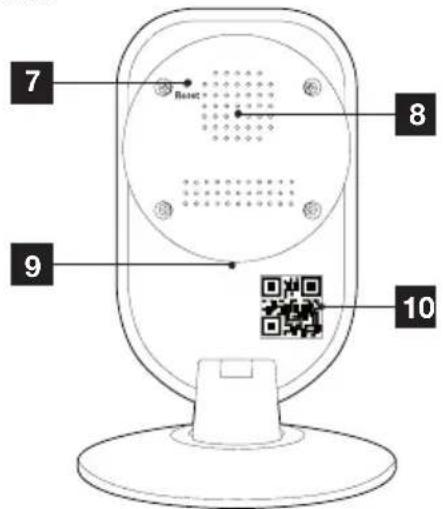

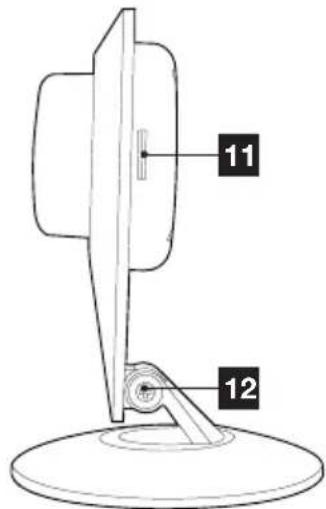

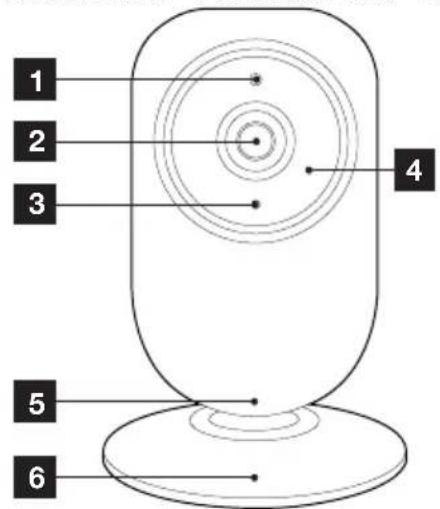

Vooraanzicht Achteraanzicht Zijaanzicht
| 1 | Steun cameralens |
| 1 | Belichtingssensor |
| 2 | Lens |
| 3 | Microfoon |
| 4 | Infraroodverlichting voor nachtzicht |
| 5 | Rotatieas steun |
| 6 | Bevestigingssteun muur |
| 7 | Resetknop |
| 8 | Luidspreker |
| 9 | Voedingsstekker microUSB voorvoedingsadapter 5Vdc 1A meegeleverd |
| 10 | QR-code |
| 11 | Vak microSD-kaart (niet meegeleverd) |
| 12 | Centrale stand van de camera |
B - BESCHRIJVING VAN HET PRODUCT
3 - NETwERKADApTER
De kit wordt geleverd met een 230Vac 50Hz/ 5Vdc microUSB 1A netwerkadapter om de camera te voeden. Gebruik geen andere voedingsmodellen omdat deze de camera kunnen beschadigen en de garantie kunnen annuleren. De netstroomadapter niet gebruiken voor andere toepassingen.
C - INSTALLATIE
1 - INSTALLATIE VAN DE CAmERA

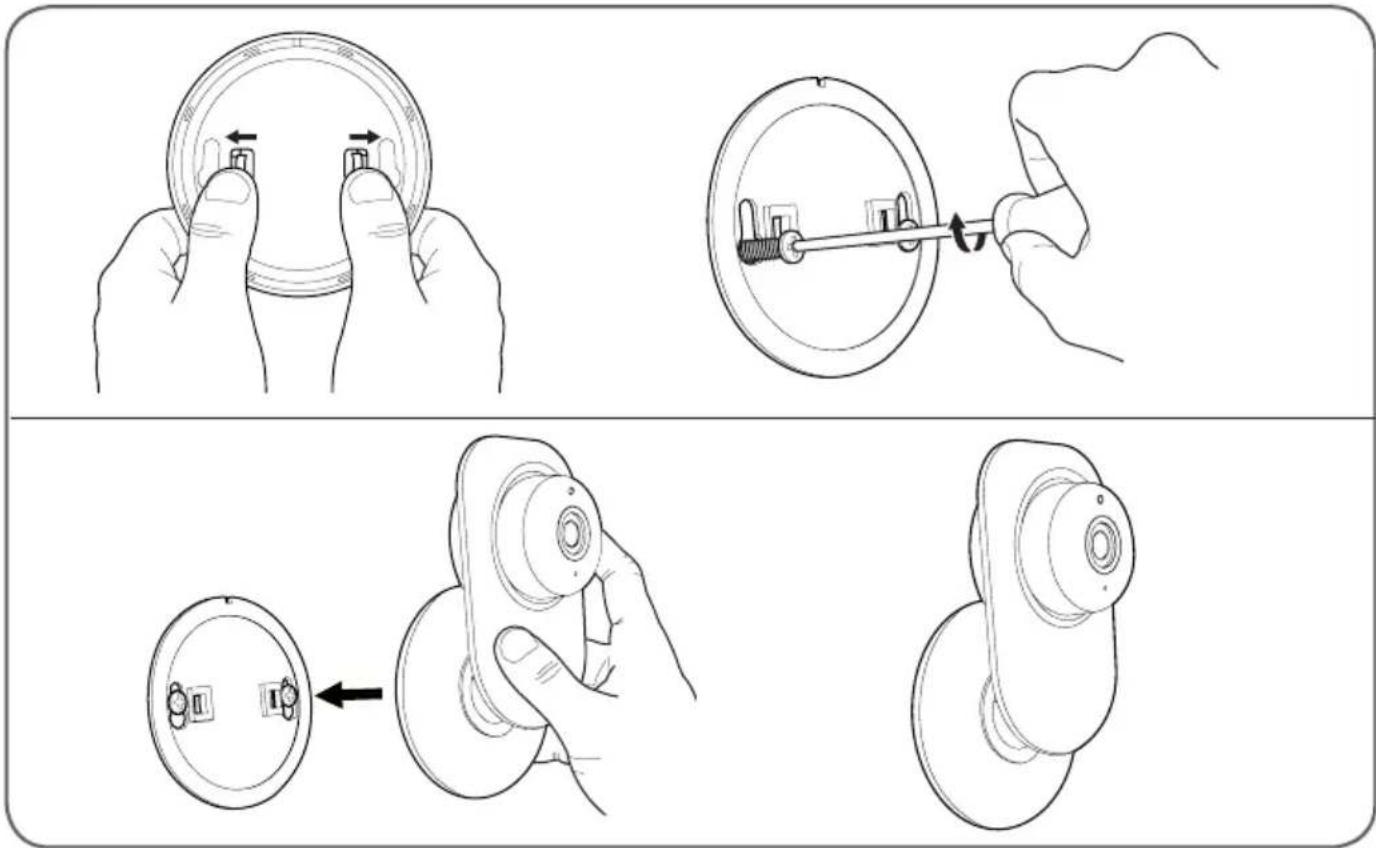

Maak de camera vast met behulp van geschikte schroeven en bouten, aangepast aan het materiaal (schroeven en bouten geschikt voor muren, in vol materiaal).
Zorg ervoor dat de camera stevig is bevestigd zodat deze niet kan vallen.

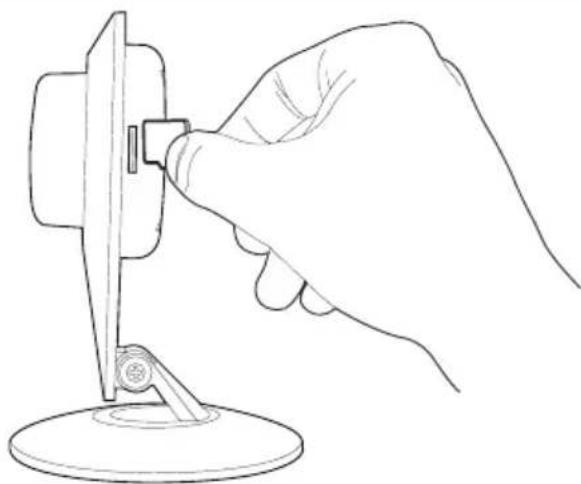

Uw camera heeft een vak voor een microSD-kaart, zodat u het apparaat kunt uitrusten met opslaggeheugen. De maximale grootte is 128 GB.
op uw smartphone of tablet vanaf de appstore Google Play en start vervolgens de toepassing.

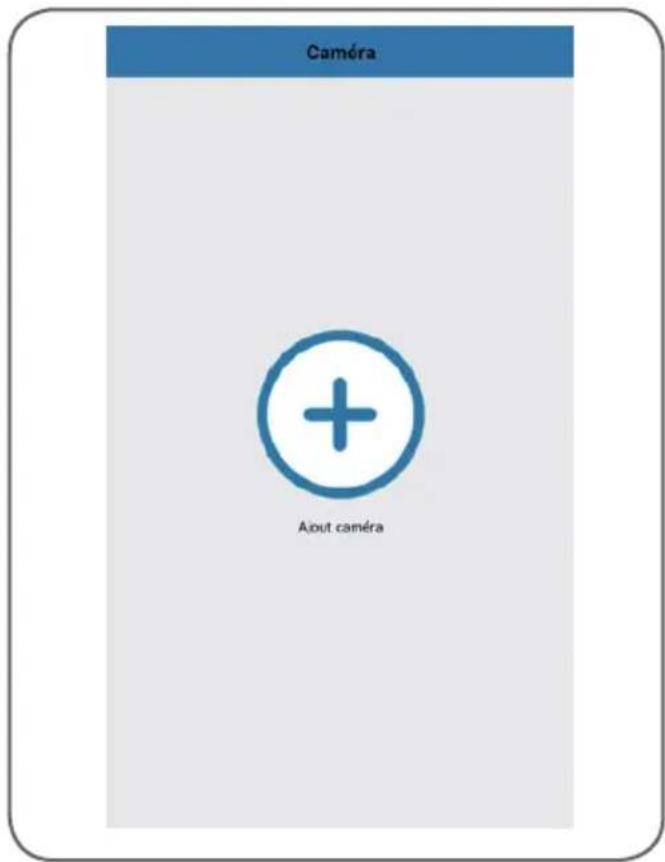

Klik op "+" om de camera toe te voegen

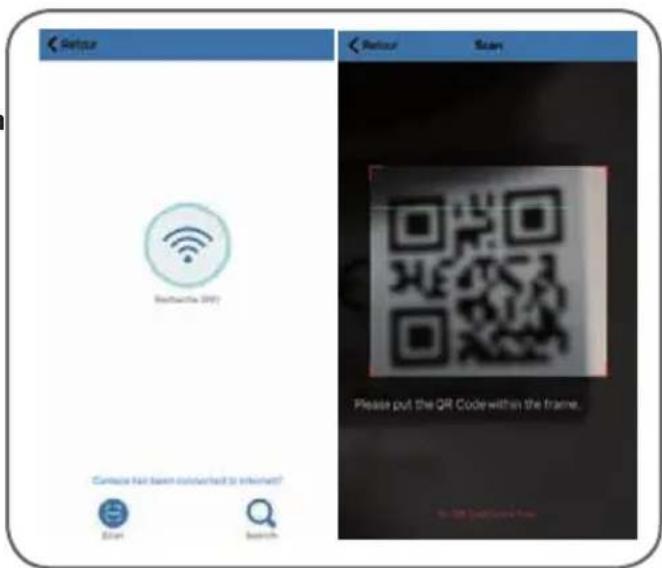

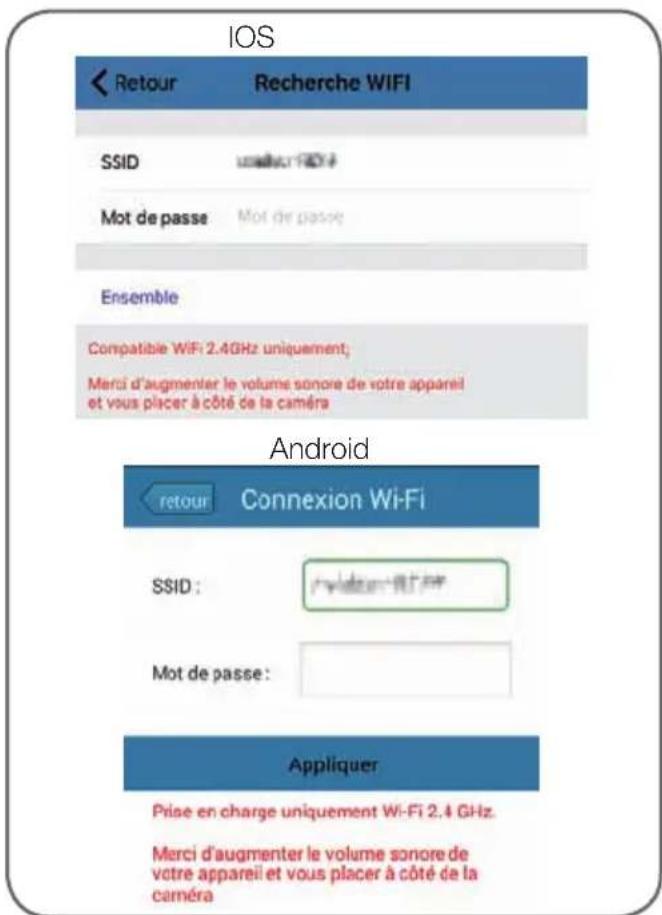

Klik vervolgens op "recherche wifi" (Wifi zoeken) om de QRCODE toe te voegen aan uw camera en scanner als deze toegankelijk is. Klik anders op "No QRCODE" (Geen QRCODE) ? Klik hier" (Geen QRCODE? Klik hier)
Belangrijk: verbind uw smartphone of tablet met het wifi netwerk dat de camera moet gebruiken.
Niet-compatibele wifi HT40, niet-compatibele wifi 5GHz. Controleer de wifi parameters van uw box bij uw internetprovider.
De speciale tekens (# ! »& , enz... ) in uw beveiligingssleutel kunnen problemen met de wifi verbinding veroorzaken.
Nadat u het WiFi-netwerkwachtwoord dat de camera moet gebruiken, hebt aangegeven, klikt u op "Ensemble" (Geheel) of "Appliquer" (Toepassen): uw tablet of smartphone vraagt de camera binnen bereik is en klaar is om te worden geconfi gureerd

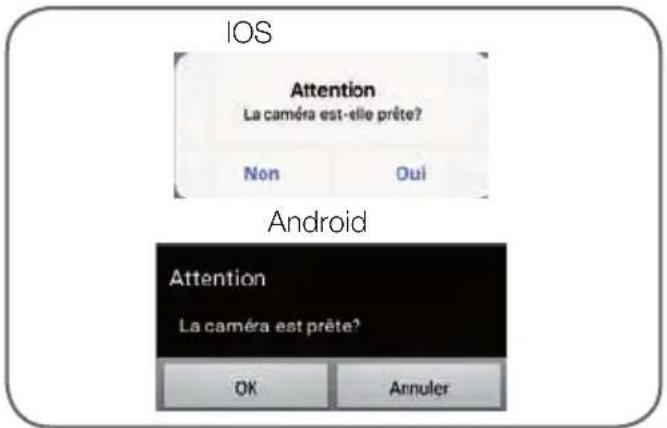

Als uw camera in de buurt is en niet geconfi gureerd is, klikt u op "Oui" (Ja) of op "OK" om de configuratie te starten via de toepassing.

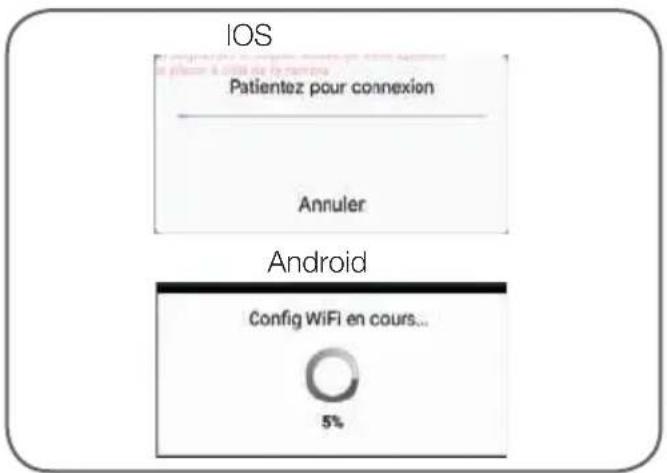

Opmerking: de camera heeft na het inschakelen 30 seconden nodig om beschikbaar te zijn.
Zodra de WiFi-verbindingsgegevens door de toepassing naar de camera zijn verzonden, maakt de camera via WiFi verbinding met het netwerk.

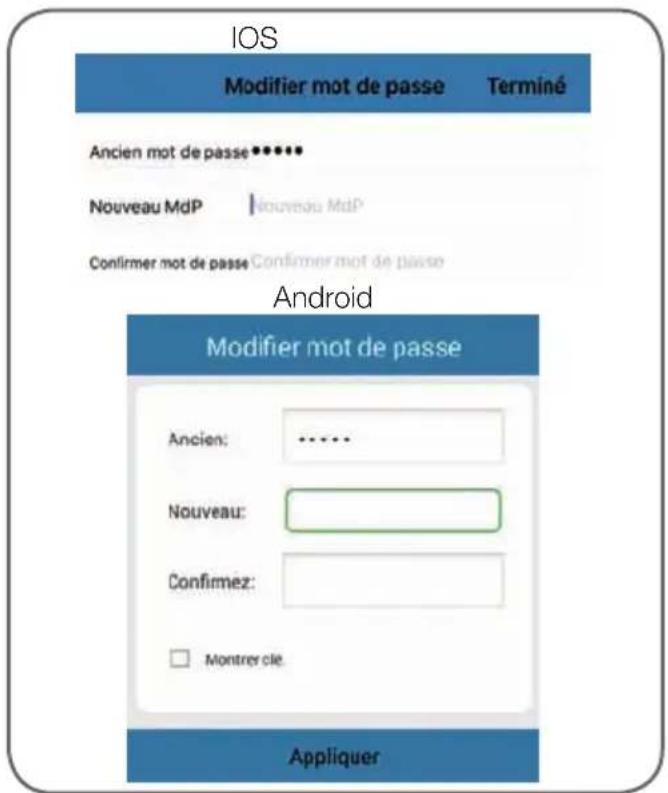

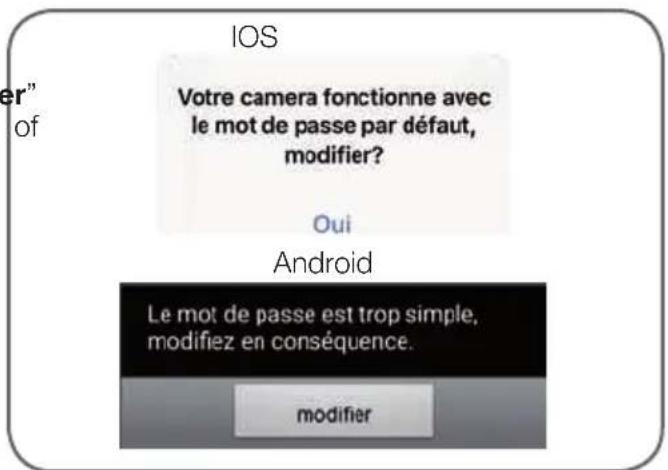

Uw smartphone of tablet nodigt u uit het wachtwoord te wijzigen:
Klik op "Oui" (Ja) en vul het nieuwe wachtwoord in
Klik tot slot bovenaan rechts op het scherm op "Terminé" (Beëindigd) of op "Appliquer" (Toepassen) om de camera toe te voegen aan de lijst van de camera's die gekend zijn door toepassing.

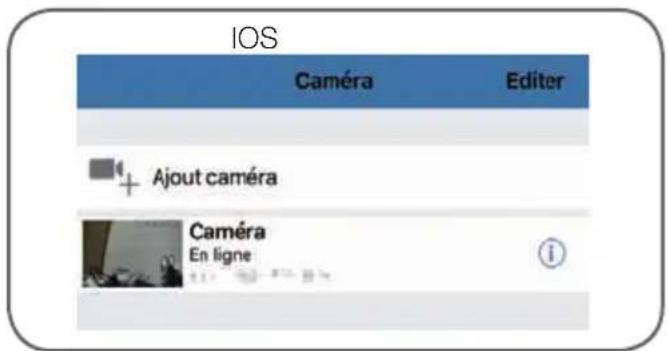

Uw camera verschijnt in de lijst en u krijgt toegang tot de afbeelding en de instellingen ervan.
2 - TOEGANG TOT HET GEHEEL AAN INSTELLINGEN
2.1 - Configuratie

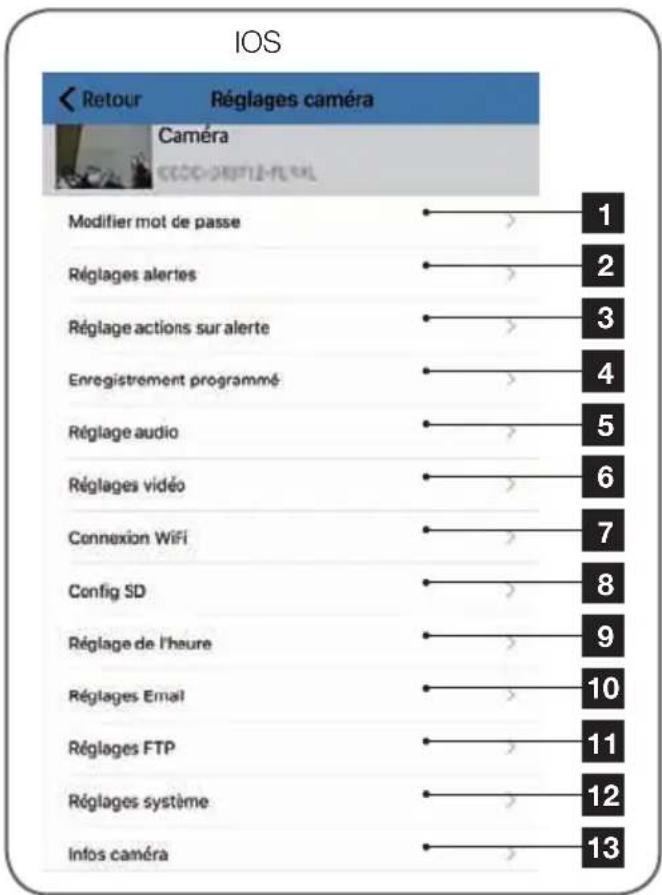

Klik in de lijst camera's op het pictogram (Android) of op ⓘ (iOS) rechts van de naam van uw camera om de confi guratiemenu's weer te geven:
| 1 | Wijziging van het verbindingswachtwoord voor de camera (standaard “admin”) |
| 2 | Activering/deactivering en gevoeligheid van de bewegingsdetectie |
| 3 | Uit te voeren acties als een beweging is gedetecteerd: melding, e-mailverzending, start van een opname op de geheugenkaart (vereist het plaatsen van een microSD-kaart die niet bij de camera is geleverd) |
| 4 | Activering/deactivering van de continue opname op microSD-kaart en de duur van de video's (vereist het plaatsen van een microSD-kaart die niet bij de camera is geleverd) |
| 5 | Instelling van het volume en van de micro |
D - CONFIGURATIE
| 6 | Instellingen van de videokwaliteit en het aantal beelden per seconde.Opgelet:als u de beeldkwaliteit te hoog instelt in vergelijking met de kwaliteit van de internetverbinding van de camera en van uw smartphone of tablet, loopt u het risico schokken of verbroken verbindingen.Twee stromen zijn instelbaar: ze komen overeen met “résolution Max” (Max. resolutie) en “résolution faible” (Lage resolutie) en u kunt ze direct selecteren in de weergave van het beeldt.Opgelet: in bepaalde gevallen zal een wijziging van de cameraresolutie pas van kracht worden na het opnieuw opstarten van de toepassing. In geval van problemen sluit u de toepassing Aviwatch af en start u deze opnieuw op. |
| 7 | Huidige WiFi-confi guratie van de camera |
| 8 | Als een microSD-kaart is geplaatst in de camera, kunt u de capaciteit en resterende ruimte weergeven |
| 9 | Instelling van de datum en tijd, gegraveerd in de video van de camera |
| 10 | Instellingen voor het verzenden ven e-mails in geval van waarschuwingen (zie onderstaand voorbeeld) |
| 11 | Instellingen voor opslag op FTP-server |
| 12 | De camera opnieuw opstarten van op afstand / Update / reset |
| 13 | Netwerkinformatie van de camera |
2.2 - Voorbeeld: instelling van een e-mailalert bij bewegingsdetectie
Voor het signaal voor het versturen van een e-mail bij bewegingsdetectie, moet u 2 e-mailadressen hebben: het verzendadres dat door de camera wordt gebruikt, en het adres dat de alertmails ontvangt. De camera gebruikt de gebruikersnaam en het wachtwoord van het verzendadres om in te loggen en de mail te versturen. De configuratie hangt af van de gekozen mailprovider.
Opmerking: de 2 e-mailadressen kunnen identiek zijn (u stuurt uzelf een bericht).
Voor ons voorbeeld, gebruiken wij www.gmail.com: adresse-envoi@gmail.com verstuurt de alertmails, destinataire@gmail. com ontvangt alertmails. De twee adressen

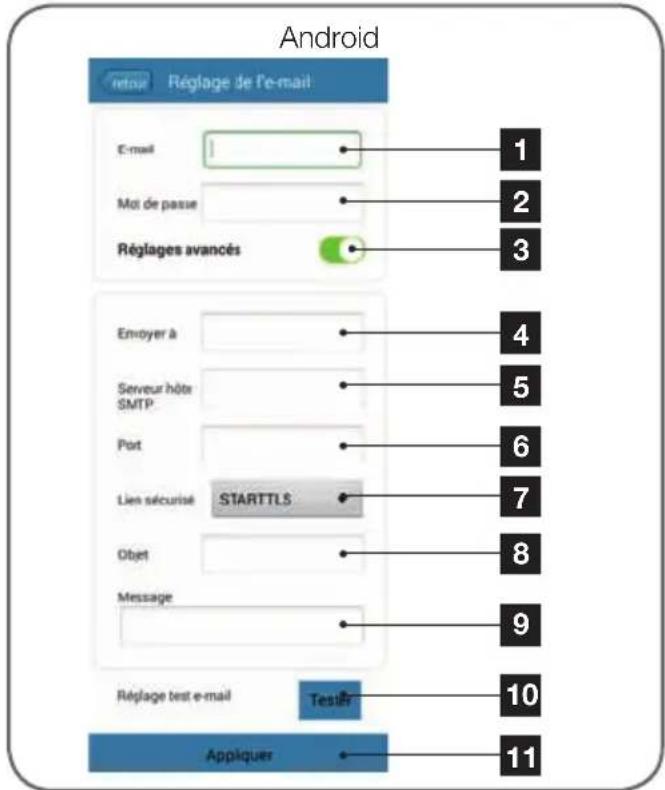

moeten voorafgaand gecreëerd zijn. Ga in de eerste plaats naar "Réglages Email" (E-mailinstellingen):

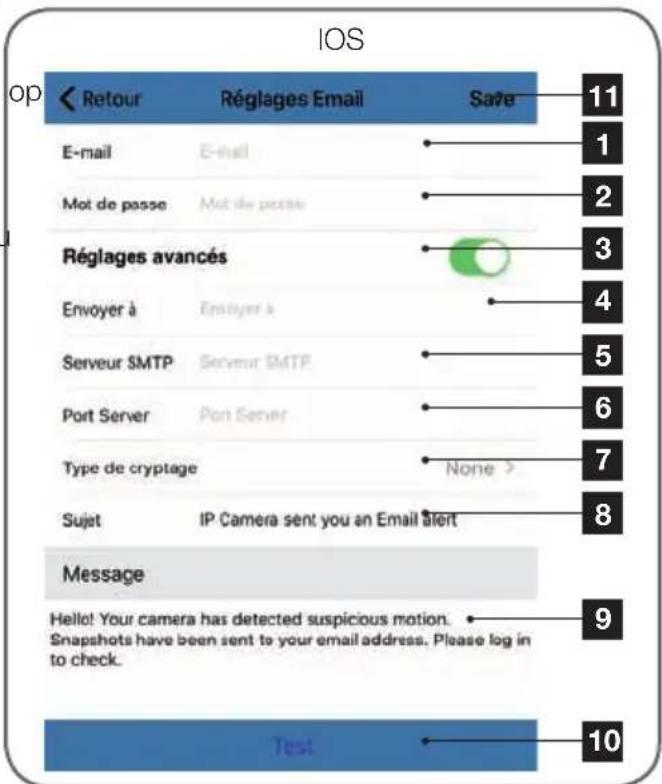

| 1 | E-mail: Naam die u moet invoeren verbinding maken met het postvak dat alerts zal verzenden. In ons voorbeeld gmail is dat het afzenderadres: adresseenvoi@gmail.com |
| 2 | Wachtwoord: Het wachtwoord voor de verbinding dat overeenkomt met adresseenvoi@gmail.com in onze voorbeeld |
| 3 | Geavanceerde instellingen |
| 4 | Envoyer à (Verzenden naar): Vul hier het adres in dat de waarschuwingen zal ontvangen. In ons voorbeeld: destinataire@gmail.com |
| 5 | Server SMTP (SMTP-server): afhankelijk van de e-mailprovider van het e-mailadres dat de waarschuwing verstuurt. In ons voorbe met gmail, smtp.gmail.com |
| 6 | Port serveur (Serverpoort): afhankelijk v de provider van het e-mailadres dat waarschuwing verstuurt. In ons voorbe met gmail, 587 |
| 7 | Type de cryptage (coderingstype): beveiliging tijdens de verbinding, gekoppeld aan leverancier van de e-mail. In ons voorbeeld met gmail, STARTTLS |
| 8 | Sujet (Onderwerp): onderwerp van de waarschuwingsmail |
| 9 | Message (Bericht): inhoud van de e-mail |
| 10 | Test: hiermee kunt u een alert simul het verzenden van een e-mail activere controleren of de configuratie van uw camera correct is. |
| 11 | Save / Appliquer (Opslaan/toepassen): hiermee registreert u de configuratie |
de met
ondersteuning niet te bellen voor deze instellingen. Ze zijn afhankelijk van het postvak van uw e-mail. Neem contact op met uw e-mailprovider voor meer informatie.
Als deze configuratie is beëindigd, kan uw camera e-mails versturen. IU moet vervolgens uitleggen wanneer dit moet gebeuren in het menu "Action avec alarme" (Actie met alarm) of "Réglage actions sur alerte" (Instelling acties bij alert) in de configuratie van de camera:
Opmerking: ongeacht de e-mailprovider van de geadresseerde, is het de provider v de afzender die bepaalt wat er moet worden ingevoerd. Let er echter op dat de alerts niet worden beschouwd als "ongewenste e-mail" in de mailbox van de geadresseerden.
Let op: sommige e-mailproviders zullen niet accepteren dat de camera meldingen verzendt zonder uw toestemming. Raadpleeg de beveiligingsparameters in uw mailbox voor meer details.

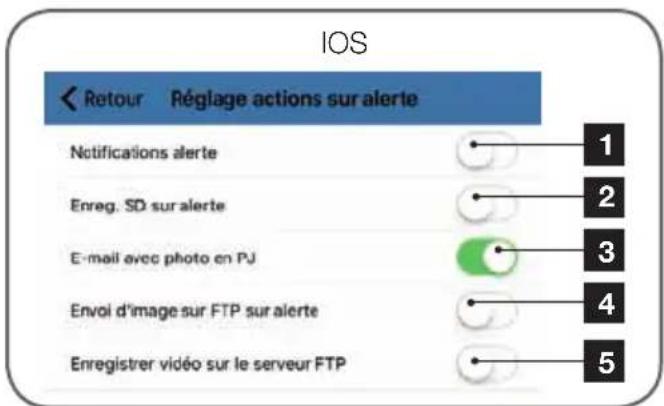

1 Melding in de toepassing in het geval van een alert: elk apparaat waarop de camera is geregistreerd in de toepassing Aviwatch zal op de hoogte worden gebracht in geval van beweging (de toepassing moet op de achtergrond werken op de tablet of smartphone) 2 Opname op SD: als een microSD-kaart in de camera is gestopt, activeert elk alarm de opname van den video van 10 seconden van deze laatste alert. De video kan van op afstand worden geraadpleegd (zie hierna).
Informatie : U hoeft onze technische
D - CONFIGURATIE
| 3 | E-mail met foto in bijlage: als de e-mailconfi guratie werd uitgevoerd (zie vorige paragraaf), wordt een e-mail met foto opgemaakt bij een bewegingsdetectie |
| 4 | Opties gekoppeld aan FTP, worden hier niet besproken |
| 5 | Klik op “Appliquer (Toepassen)” om u confi guratie op te slaan of op “return” op iOS |

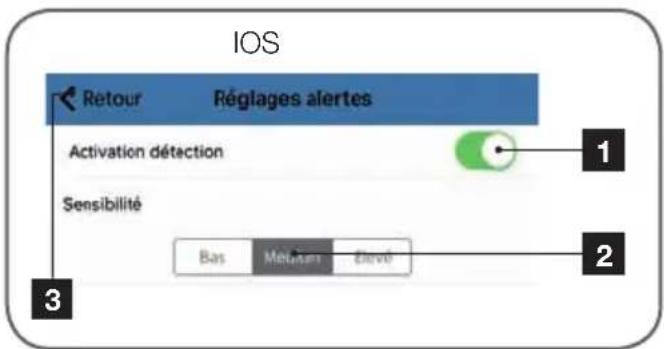

Zodra deze confi guratie is voltooid, hoeft u alleen nog de bewegingsdetectie te activeren in het menu "Waarschuwingsinstellingen":
De configuratie is voltooid. Daarna zal elke beweging voor de camera het verzenden van een e-mailwaarschuwing, een melding in de Aviwatch-toepassing en/of een opname op een geheugenkaart op basis van uw instellingen, activeren.
| 1 | Activeer hier de bewegingsdetectie |
| 2 | Regel hier de gevoeligheid van de bewegingsdetectie. Bij hoge gevoeligheid zal de kleinste beweging het alarm activeren en bij een lage gevoeligheid zullen alleen grote bewegingen op het scherm het alarm activeren |
| 3 | Klik op “Appliquer” (Toepassen) om uw configuratie op te slaan of op “return” op iOS |
E - GEBRUIK
1 - LIVE VIDEO
Klik in de lijst camera's op de afbeelding links van de naam van uw camera om het beeld live weer te geven:
| 1 | Omkeren/spiegelen van het beeld |
| 2 | Terug naar de cameralijst |
| 3 | Luisteren op afstand activeren |
| 4 | Een foto maken en opslag op de smartphone of tablet |
| 5 | Een video opnemen en opslag op de smartphone of tablet |
| 6 | Selectie van de beeldkwaliteit (nuttig in h geval van een slechte netwerk- of mobie verbinding): Twee verschillende instellingen zijn toegankelijk. |
| 7 | De verzending van stemmen naar de camera activeren (alleen zichtbaar nadat u op "3" hebt gedrukt) |
2- LEZEN VAN FOTO'S EN VIDEO'S DIE mET DE CAmERA ZIJN GEmAAKT

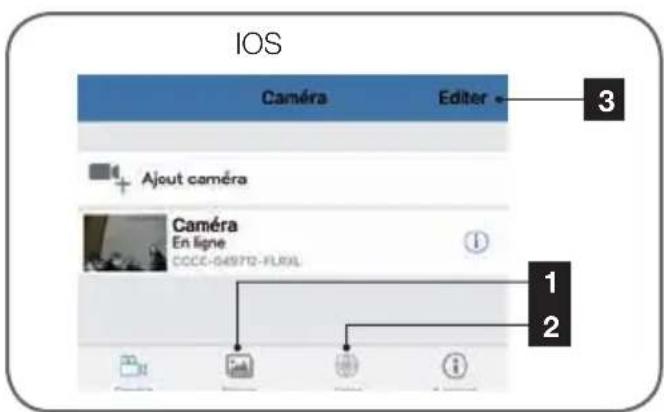

Vanaf de lijst met camera's hebt u toegang de foto's die met de camera zijn gemaakt opgeslagen op de smartphone of de tablet, tot de video's die zijn opgeslagen op de smartphone of de tablet, en tot de video's die zijn opgeslagen op de microSD-kaart (niet meegeleverd) van de camera.
Als u na een alert, de opname op de geheugenkaart hebt geactiveerd, kunt u zo de opname raadplegen met weergave van de detectie.
IP-cAMerA MeT WIFI 720P
| 1 | Raadpleging van de foto's die met de camera zijn gemaakt en zijn opgeslagen op de smartphone of tablet (pictogram " van live weergave van de camera). |
| 2 | Raadpleging van de video's die met de camera zijn gemaakt en op de smartphone of tablet zijn opgeslagen (pictogram " van live weergave van camera, knop "local" (lokaal) in het menu Vidéo (Video)), of op de microSD-kaart die in de camera is geplaatst (na een alert of een continue opname, knop "en ligne" (online) in het menu Vidéo (Video)). |
| 3 | Met “ Editer” / “ modifier” (Bewerken/ Wijzigen) kunt u de naam van uw bewerken, evenals het toegangswachtwoord (in geval van fouten) of kunt u de verwijderen onder Android.Om de camera te verwijderen onder veegt u over de naam van de camera naar links |
In geval van een probleem of verlies van logingegevens, kan de camera gereset worden op de standaardwaarden door 15 seconden op de knop Reset te drukken. Nadat deze opnieuw is geïntialiseerd, start de camera opnieuw op. Na 30 seconden is de camera beschikbaar voor opnieuw configureren.
| Camera | |
| Voeding | 5VDC / 1A |
| Draadloze netwerkinterface | WiFi IEEE 802.11b/g/n 2.4Ghz |
| Optische sensor | 1⁄4" CMOS |
| Minimale lichtintensiteit | 0 lux |
| Nachtzicht | Automatisch (schemersensor)Bereik: 10m |
| Optisch | f:3,6mm |
| Knoppen | Een resetknop: terug naar fabrieksinstellingen |
| Videocompressie | h.264 |
| Resolutie | Primaire flux: tot 1280x720 pixelsSecundaire flux: tot 640x352 pixels |
| Audio | Geïntegreerde microfoon en luidspreker voor bidirectionele audiocommunicatie |
| Opslag | 1 vak voor de microSD-kaart tot 128GB voor opslag van video met toegang op afstand |
| Bedrijfstemperatuur en -vochtigheid | 0°C tot 40°C, 20% tot 85%RH zonder condensatieUitsluitend voor binnengebruik |
| Opslagtemperatuur en vochtigheid | -10°C tot 60°C, 0% tot 90%RH zonder condensatie |
2 - GARANTIE
- Dit product valt 2 jaar onder garantie, onderdelen en werkuren, vanaf de aankoopdatum. U moet het aankoopbewijs gedurende de hele garantieperiode bewaren.
- De garantie is niet van toepassing op schade veroorzaakt door nalatigheid, schokken of ongevallen.
- Openen of reparaties door mensen die door Avidsen zijn erkend.
- Elke interventie aan het apparaat annuleert de garantie.
3 - HULP EN TIPS
- Ondanks de zorg die wij besteed hebben aan het ontwerp van onze producten en het schrijven van deze handleiding, en u ervaart
toch nog problemen tijdens de installatie van uw product of u heeft vragen, dan raden wij u aan contact op te nemen met onze specialisten die altijd met raad en daad klaarstaan.
- Bij werkingsproblemen tijdens de installatie of na enkele dagen gebruik, moet u voor installatie contact met ons opnemen zodat een van onze technici de oorzaak van het probleem kan zoeken aangezien dit vast en zeker uit een foute instelling of een niet conforme installatie voortkomt. Als het probleem voortkomt van het product, krijgt u van de technicus een dossiernummer voor een retour naar de winkel. Zonder dit dossiernummer heeft de winkel het recht de omwisseling van het product te weigeren.
Neem contact op met de technici van de dienst na verkoop op:
Helpline: +352 26302353
Van maandag tot vrijdag van 9 tot 12 uur en van 13 tot 17 uur.
4 - RETOUR PRODUCT - DIENST NA VERKOOP
Ondanks de zorg die besteed werd aan het ontwerp en de productie van uw product, kan het gebeuren dat u het product moet terugsturen naar de dienst na verkoop. U kunt de vooruitgang van de interventies volgen op onze website: http://sav.avidsen.com
Avidsen verbindt zich ertoe, gedurende de contractuele garantieperiode, over een voorraad reserveonderdelen voor dit product te beschikken.
5 - CONFORMITEITSVERKLARING
Richtlijn R&TTE
Avidsen verklaart dat de hieronder vermelde uitrusting
Wifi IP binnencamera 720P 123380
Conform de RED-richtlijn is en dat deze conformiteit volgens de normen die van kracht zijn, geëvalueerd werd:
EN 60065:2014
EN 62479:2010
EN301 489-1 V2.1.0:2016-04
EN 301 489-17 V3.1.0 :2016-04
EN 300 328 V2.0.20 :2016-03
Te Chambray les Tours, 06/02/17 Alexandre Chaverot, Voorzitter
