MANUALE UTENTE IPC380i AVIDSEN

A - ISTRUZIONI DI SICUREZZA 05

1 - PRECAUZIONI PER L'USO 05
2 - MANUTENZIONE E PULIZIA 05
3 - SMALTIMENTO 05

B - DESCRIZIONE DEL PRODOTTO 06

1 - CONTENUTO DEL KIT 06
2 - TELECAMERA 06
3 - ADATTATORE AC/DC 07

C - INSTALLAZIONE 08

1 - COME INSTALLARE LA TELECAMERA 08
2 - CONNESSIONE DELLA TELECAMERA 08
3 - INSERIMENTO DELLA SCHEDA MICROSD (NON INCLUSA) 09

D - CONFIGURAZIONE 10

1 - COME CONFIGURARE LA TELMECAMERA E AGGIUNGERLA NELL'APPLICAZIONE 10
2 - ACCESSO ALLE IMPOSTAZIONI 12

2.1 - CONFIGURAZIONE 12

2.2 - ESEMPIO: CONFIGURARE ALLARMI E-MAIL PER LA RILEVAZIONE DI MOVIMENTI 13

E - USO 16

1 - VIDEO IN DIRETTA 16
2 - VISUALIZZAZIONE DELLE FOTO E DEI VIDEO REALIZZATI DALLA TELECAMERA 16

F - RESET 17

G - NOTE TECNICHE E LEGALI 18

1 - CARATTERISTICHE TECNICHE 18
2 - GARANZIA 18
3 - ASSISTENZA E CONSIGLI 18
4 - RESO DEL PRODOTTO - SERVIZIO POST VENDITA 19
5 - DICHIARAZIONE DI CONFORMITÀ 19

A - ISTRUZIONI DI SICUREZZA

1 - PRECAUZIONI PER L'USO

- Non installare la telecamera in luoghi in il filtro dell'obiettivo potrebbe graffiarsi o sporcarsi.

- Non esporre l'obiettivo della telecamera direttamente alla luce del sole o a fonti di luce riflessa.

• Non utilizzare più prese multiple e/o prolunghe.

- Non installare in prossimità di prodotti chimici acidi, ammoniaca o fonti di emissione di tossici.

- Installazione e utilizzo della telecamera devono rispettare le vigenti normative locali.

2 - MANUTENZIONE E PULIZIA

- Prima di qualunque intervento, scollegare l'apparecchio dalla rete di alimentazione.

- Non pulire il prodotto con sostanze abrasive o corrosive.

- Utilizzare un semplice panno morbido leggermente inumidito.

- Per evitare di danneggiare le parti interne del dispositivo, non spruzzare direttamente su di esso prodotti per la pulizia contenuti in bombolette spray.

3 - SMALTIMENTO

Questo logo indica che i dispositivi no più utilizzabili non possono essere gettati nei normali contenitori per i rifiuti ordinari.

Le sostanze tossiche che possono esservi contenute potrebbero, infatti, rappresentare un rischio per la salute e

per l'ambiente. Tali dispositivi devono essere resi al proprio rivenditore oppure smaltiti secondo quanto stabilito dalle autorità locali.

B - DESCRIZIONE DEL PRODOTTO

1 - CONTENUTO DEL KIT

1	Telecamera
2	Adattatore AC/DC 230Vac 50Hz / USB 5Vdc 1A
3	Cavo USB alimentazione telecamera

2 - TELECAMERA

Vista anteriore Vista posteriore Vista laterale

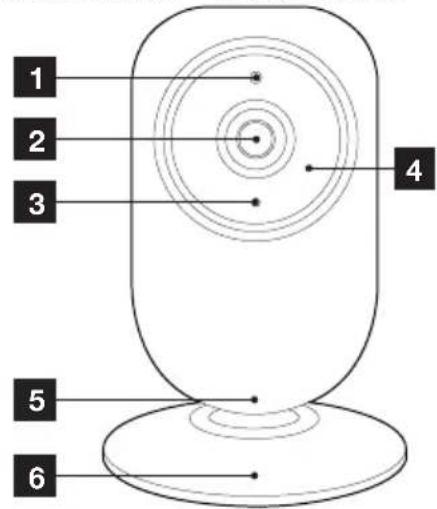

1	Supporto obiettivo telecamera
1	Sensore di luminosità
2	Obiettivo
3	Microfono
4	Luce a infrarossi per visione notturna
5	Asse di rotazione del supporto
6	Supporto per il fissaggio a parete

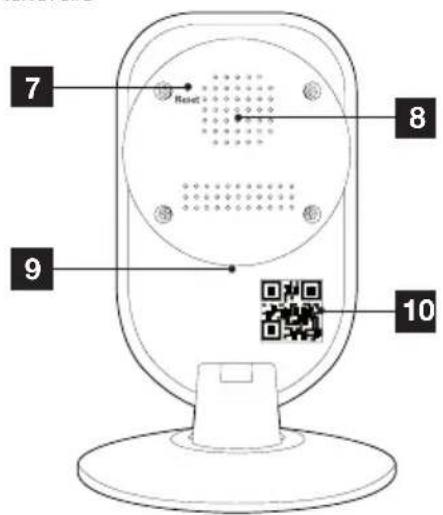

7	Pulsante di reset.
8	Altoparlante
9	Presa di alimentazione microUSB perattatore AC/DC 5Vdc 1A incluso
10	Codice QR

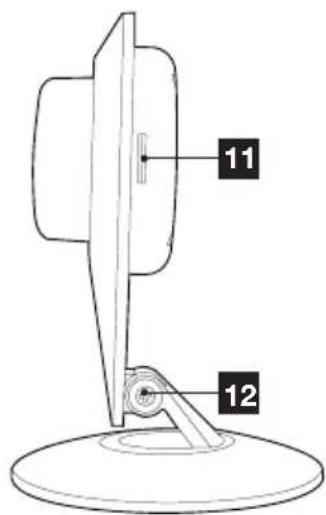

11	Alloggiamento scheda microSD (non inclusa)
12	Perno di orientamento della telecamera

3 - ADATTATORE AC/DC

Nel kit è incluso un adattatore di rete 230 V AC 50 Hz / 5 V DC microUSB 1A. Non utilizzare nessun'altra sorgente di alimentazione per evitare il rischio di danni alla telecamera e l'annullamento della garanzia. Non utilizzare l'adattatore di rete per applicazioni diverse.

C - INSTALLAZIONE

1 - COME INSTALLARE LA TELECAMERA

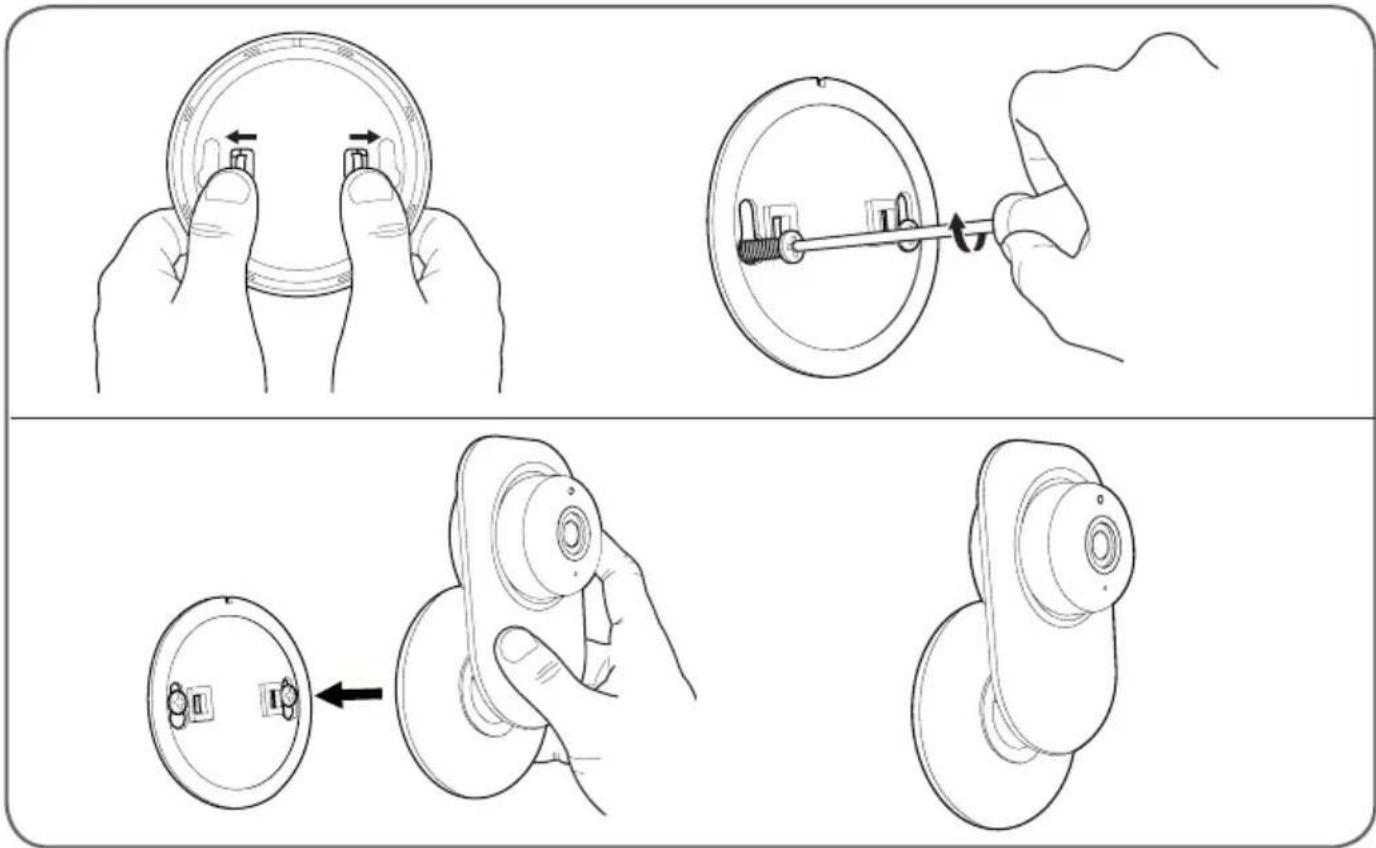

Fissare la telecamera usando viti e tasselli adatti al tipo di supporto (le viti e i tasselli forniti sono adatti per l'uso su muri pieni).

Assicurarsi che la telecamera sia fissata saldamente per prevenire eventuali rischi di caduta.

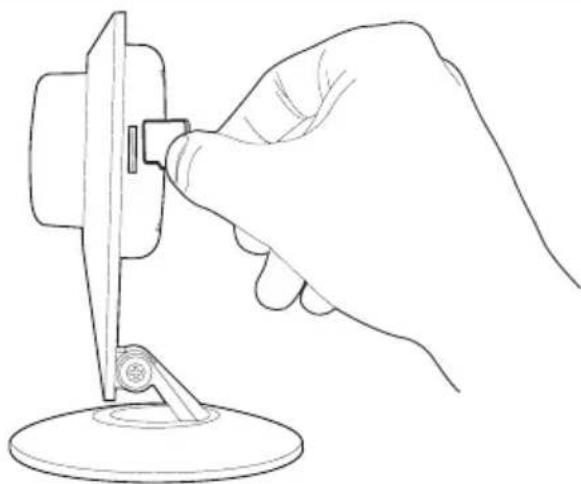

La telecamera prevede un alloggiamento per scheda microSD che consente di aggiungere una memoria interna al dispositivo. La capacità massima della scheda deve essere di 128GB.

Scaricare e installare sul proprio smartphone/tablet

l'app Aviwatch e avviarla.

da App Store o Google Play

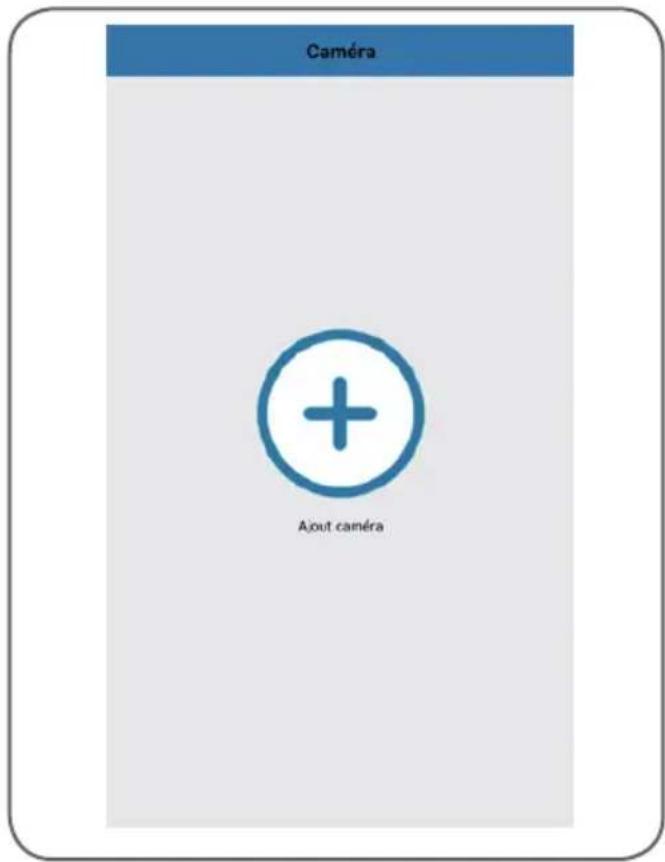

Toccare "+" per aggiungere una telecamera

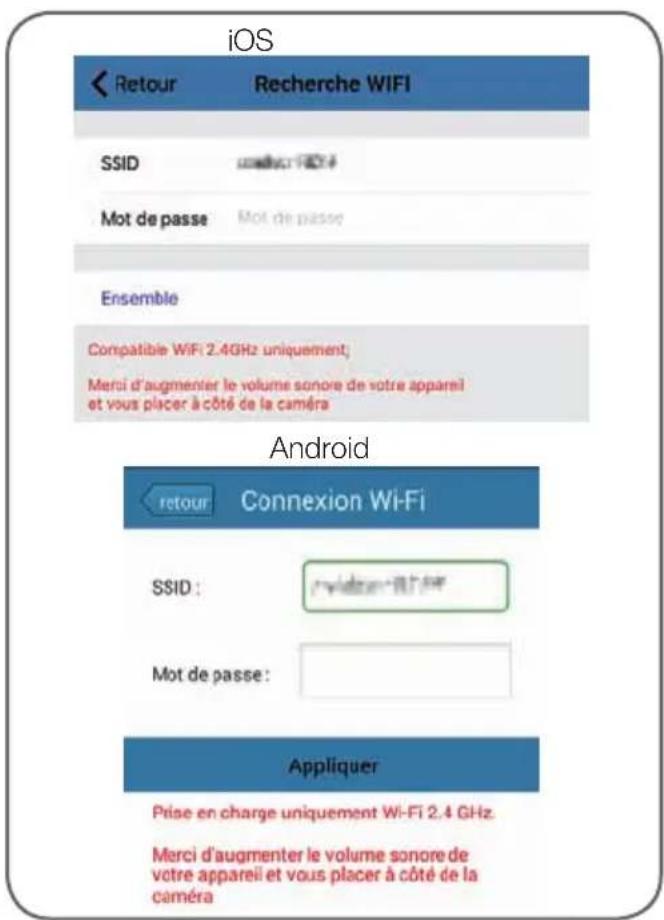

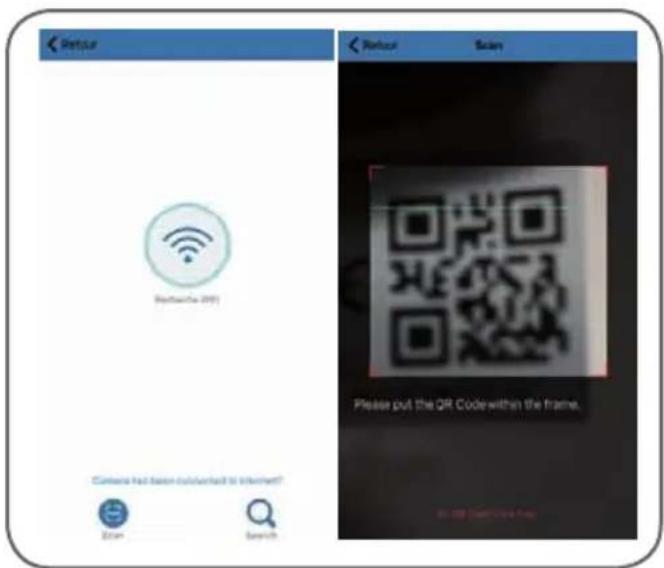

Toccare "recherche wifi" (Ricerca reti) per aggiungere la telecamera e, se accessibile, leggere il codice QR. In caso contrario, toccare "No QRCODE? Click here" (Nessun codice QR? Tocca qui.)

TeLecAMerA IP WI-FI 720P

Importante: connettere lo smartphone o il tablet alla stessa rete Wi-Fi che sarà utilizzata dalla telecamera.

Non compatibile con Wi-Fi HT40, non compatibile con Wi-Fi 5GHz. Controllare le impostazioni Wi-Fi del modem/router rivolgendosi al proprio provider Internet.

Se la chiave di sicurezza in uso include dei caratteri speciali (#, !, », &, ecc.) la connessione Wi-Fi potrebbe risultare problematica.

Una volta indicata la password della rete Wi-Fi che la telecamera dovrà utilizzare, toccare "Ensemble" (Insieme) o "Appliquer" (Applica): lo smartphone/tablet chiederà se la telecamera si trova all'interno del campo di rilevamento e se è pronta per confi gurazione

Se la telecamera si trova nelle vicinanze e non configurata, toccare "Oui" (Si) oppure "OK" (OK) per avviare la confi gurazione tramite l'app.

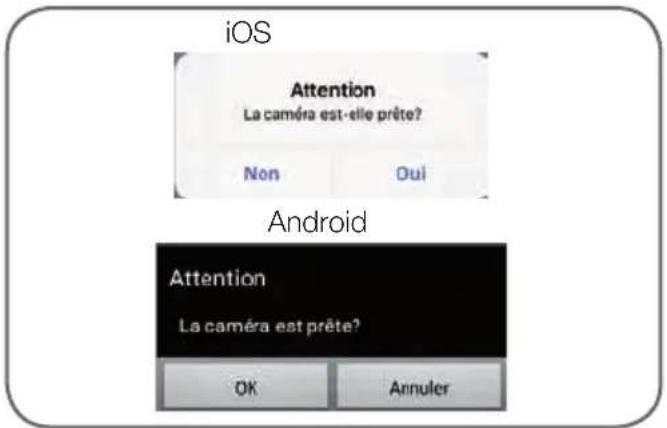

N.B.: una volta alimentata, affi nché la telecamera sia disponibile occorre attendere 30 secondi.

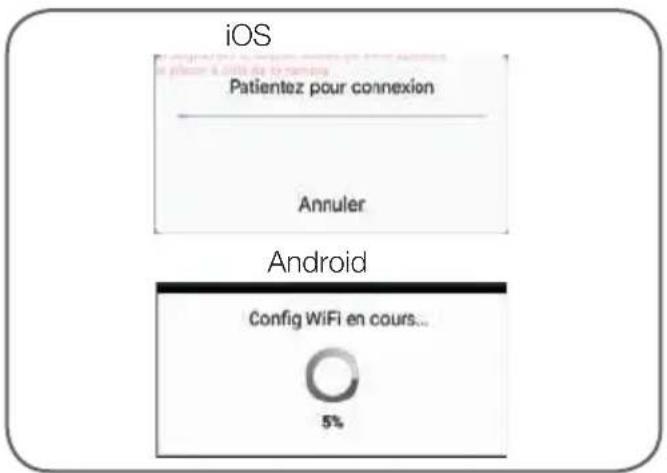

Dopo che l'app avrà inviato alla telecamera le informazioni relative alla connessione Wi-Fi, la telecamera si connetterà alla rete Wi-Fi automaticamente.

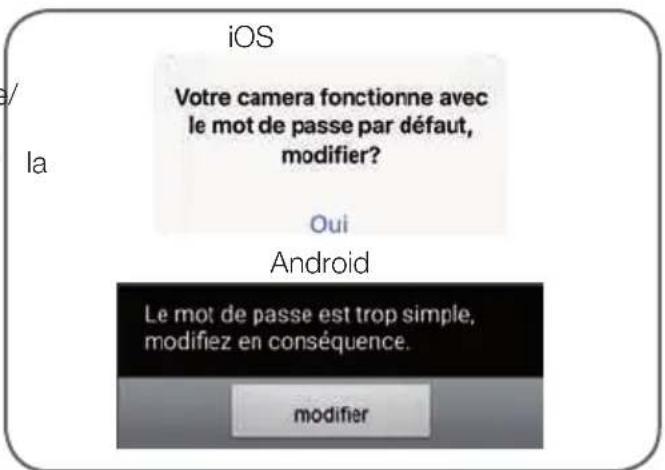

Lo smartphone/il tablet proporrà di modifi care password:

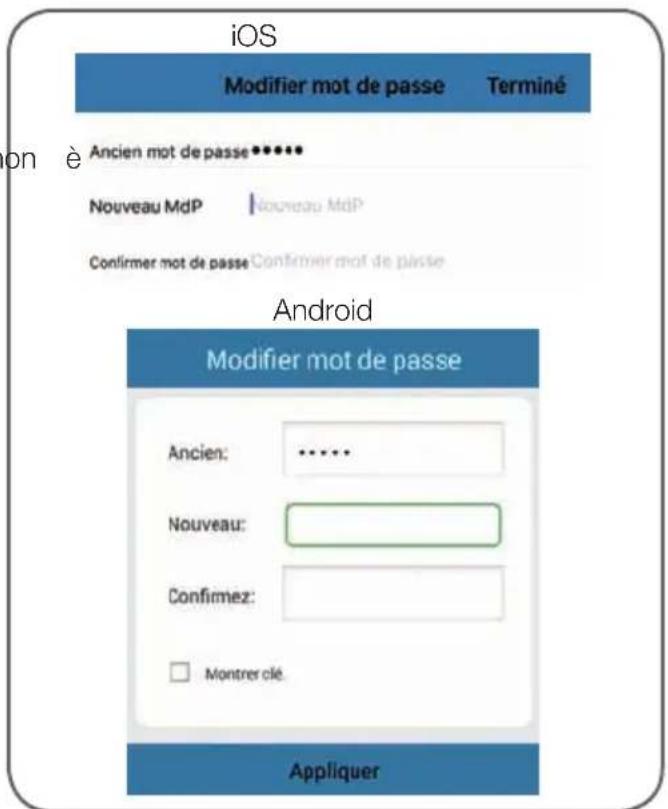

Toccare "Oui" (Si) e digitare la nuova password

Toccare quindi "Terminé" (Fine) in alto a dest dello schermo oppure "Appliquer" (Applica) per aggiungere la telecamera alla lista delle telecamere riconosciute dall'applicazione.

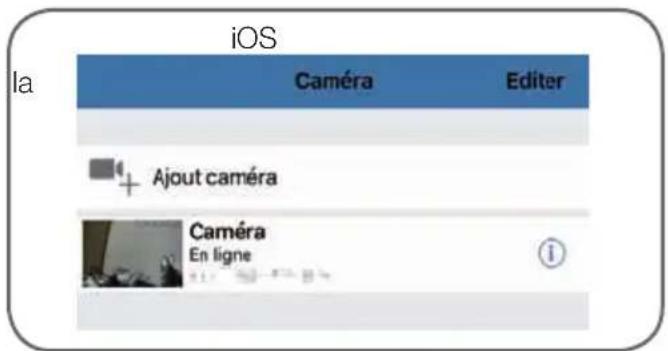

La telecamera compare all'interno della lista ed è possibile accedere alle immagini riprese e alle relative impostazioni.

2 - ACCESSO ALLE IMPOSTAZIONI

2.1 - Confi gurazione

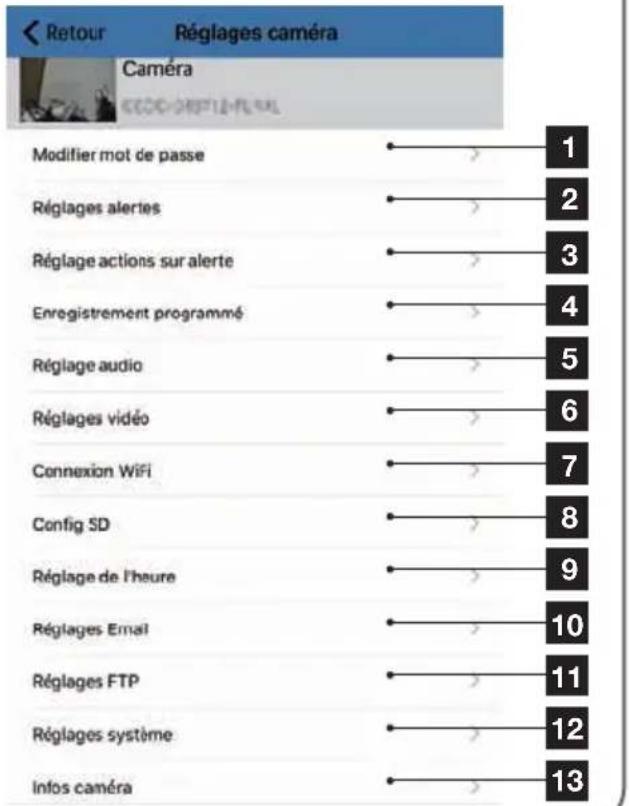

Per visualizzare i menu di confi gurazione, toccare

l'icona (Android) o (iOS) che compare a destra del nome della telecamera all'interno della lista delle telecamere:

iOS

1	Modifi ca della password di connessione alla telecamera (password predefi nita: "admin")
2	Attivazione/disattivazione e sensibilità di rilevamento
3	Azioni da effettuare quando viene rilevato un movimento: notifi ca, invio e-mail, registrazione su scheda di memoria (richiede l'inserimento nella telecamera di una scheda microSD non inclusa)
4	Attivazione/disattivazione della registrazione continua su scheda microSD e durata dei video (richiede l'inserimento nella telecamera di una scheda microSD non inclusa)
5	Regolazione del volume dell'audio e del microfono

D - CONFIGURAZIONE

6	Impostazione della qualità video e del numero di fotogrammi al secondo.Attenzione:se la qualità dell'immagine impostata su un valore troppo alto ris alla qualità della connessione internet telecamera o dello smartphone/tablet, è possibile che le immagini siano riprodotte a scatti o che si verifi chino delle disconnessioni È possibile regolare due fl ussi, che corrispondono alla "résolution Max" (risoluzione max) e alla "résolution faib (risoluzione bassa), e sono selezionabili nella riproduzione dell'immagine in diretta.Attenzione:in alcuni casi la modifi ca risoluzione della telecamera sarà effettiva solo dopo aver riavviato l'applicazione. In di problemi, uscire e riavviare l'applicazione Aviwatch.
7	Confi gurazione W-Fi corrente della telecamera
8	Se nella telecamera è stata inserita una scheda microSD, sarà possibile format e visualizzarne la capacità e lo spazio libero residuo
9	Impostazione della data e dell'ora in sovrimpressione nel video della telecamera
10	Impostazioni relative all'invio di e-mail in caso di allarme (v. esempio seguente)
11	Impostazioni per il salvataggio su server FTP
12	Riavvio a distanza della telecamera / Aggiornamento / Reset
13	Informazioni sulla rete della telecamera

2.2 - Esempio: confi gurare allarmi e-mail per la rilevazione di movimento

La funzione di allarme via e-mail della rilevazione di movimento richiede la disponibilità di 2 indirizzi e-mail: un indirizzo che la telecamera impiega per l'invio degli allarmi e un secondo indirizzo da utilizzare come destinatario degli stessi. La telecamera utilizza il nome utente e la password dell'indirizzo mittente per connettersi e inviare l'e-mail. La confi gurazione dell'account e-mail dipende dal fornitore del servizio utilizzato.

N.B.: i due indirizzi e-mail possono essere identici (in tal caso si invierà un messaggio a se stessi).

Per il nostro esempio, qui utilizziamo www.gmail.com:

[e-mail] invia gli allami, mentre [e-mail] li riceve. I due indirizzi devono essere stati precedentemente creati.

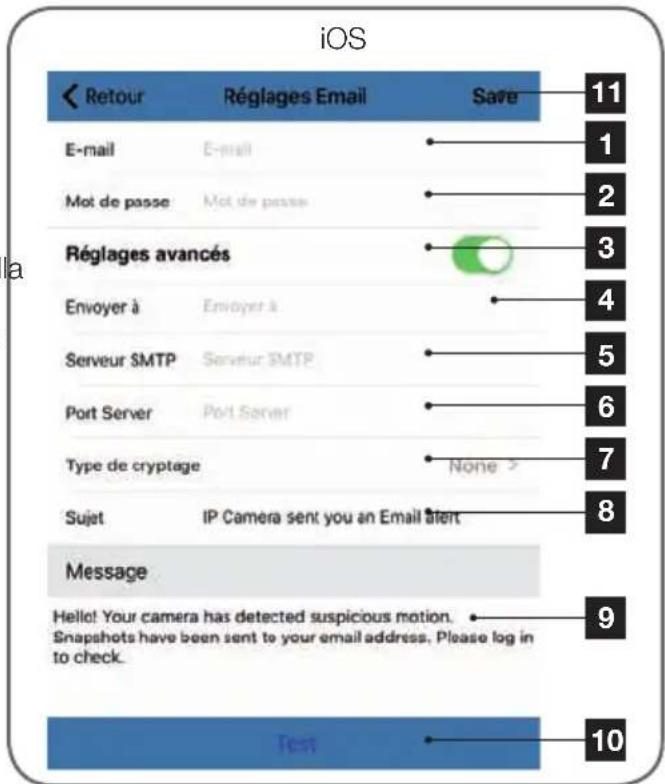

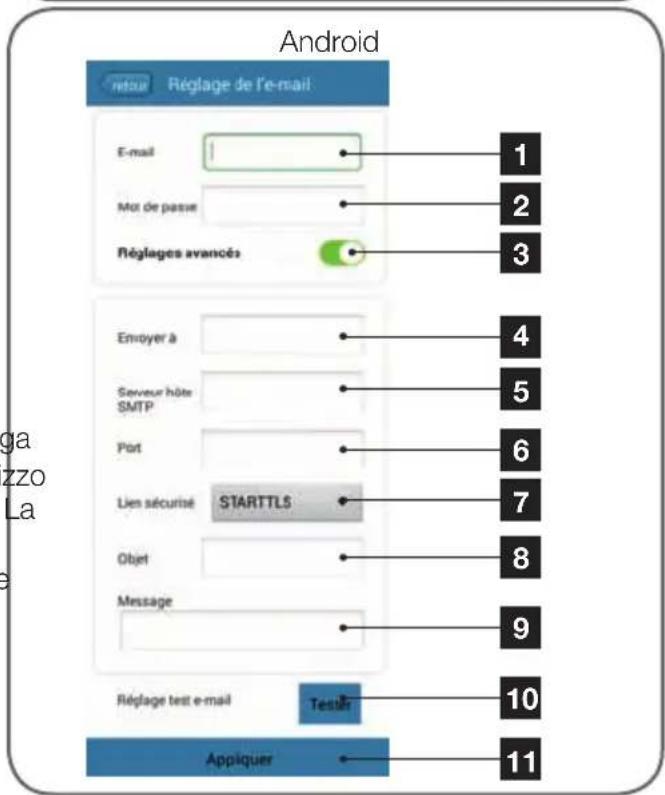

Accedere a "Réglages Email" (Impostazioni e-mail):

1	E-mail: Nome che è necessario inserire per collegarsi alla casella di posta elettronica che invierà gli allarmi. Nel nostro esempio gmail è l'indirizzo del mittente: [e-mail]
2	Password: La password di connessione corrispondente a [e-mail] nel nostro esempio
3	Impostazioni avanzate
4	Destinatario: Inserire qui l'indirizzo e-ma che riceverà gli allarmi. Nel nostro esempio: [e-mail]
5	Server SMTP: dipende dal provider dell'indirizzo e-mail di invio degli allarmi. Nel nostro esempio con gmail: smtp.gmail.com
6	Porta server: dipende dal provider di posta elettronica dell'indirizzo e-mail da cui inviano gli allarmi. Nel nostro esempio gmail: 587
7	Tipo di crittografi a: sicurezza della connessione, dipende dal provider di posta elettronica. Nel nostro esempio con g STARTTLS
8	Oggetto: oggetto dell'e-mail di allarme
9	Messaggio: corpo dell'e-mail
10	Test: consente di simulare un allarme per inviare un'e-mail e poter così controllare che la telecamera sia confi gurata correttamente.
11	"Save/Appliquer" (Applica): salva le impostazioni

N.B.: indipendentemente dal provider di posta elettronica del destinatario, è il mittente che determina ciò che cosa deve essere inserito in questi campi. Assicurarsi tuttavia che i messaggi di allarme non siano considerati come posta indesiderata dai destinatari.

Attenzione: alcuni provider di posta elettronica non accetteranno che la telecamera invii notifiche senza il previo consenso da parte dell'utente. Per maggiori informazioni, consultare le impostazioni di sicurezza della propria posta elettronica.

Informazione importante: Questo tipo di impostazioni dipende esclusivamente dalla propria posta elettronica ed è quindi inutile contattare in proposito l'assistenza tecnica Avidsen. Per maggiori informazioni, contattare

direttamente il proprio provider di posta elettronica.

con

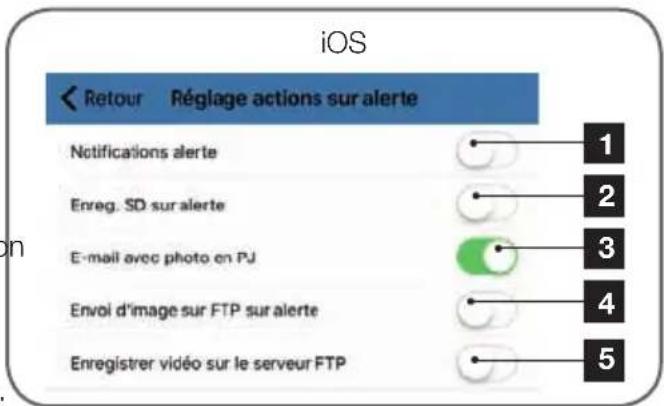

Una volta completata la configurazione, la telecamera è predisposta per l'invio delle e-mail. Ora occorrerà indicare quando inviarle. Per farlo, accedere alle impostazioni della telecamera e aprire il menu "Action avec alarme" (Azione con allarme in corso) o "Réglage actions sur alerte" (Impostazione azioni con allarme in corso):

1	Notifica nell'app in caso di allarme: se viene rilevato un movimento, tutti i dispositivi su cui la telecamera è stata registrata tramite l'app Aviwatch riceveranno una notifi ca (sul tablet/smartphone è necessario che l'app funzioni in background)
2	Registrazione su scheda SD: se nella telecamera è stata inserita una scheda microSD, ogni allarme fa automaticame partire la registrazione di un video. I può essere visionato anche da remoto info seguenti)

D - CONFIGURAZIONE

3	E-mail con foto in allegato: se è stata eseguita la configurazione dell'e-mail (v. paragrafo precedente), il rilevamento di movimenti genererà l'invio di un'e-mail
4	Opzioni relative all'FTP, non trattate in questo manuale
5	Per salvare le impostazioni, toccare "Appliquer" (Applica) oppure "retour" (indietro) su iOS.

Una volta terminata la configurazione, basterà attivare il rilevamento dei movimenti nel menu

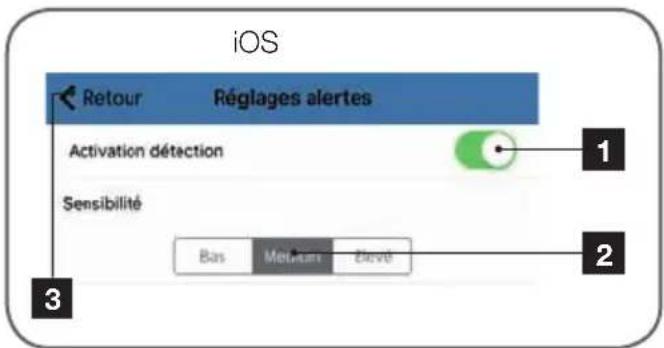

"Réglages alertes" (Impostazioni allarmi):

1	Toccare per attivare il rilevamento dei movimenti
2	Toccare per regolare la sensibilità di rilevamento dei movimenti. Alta sensibilità = anche il più piccolo movimento farà scattare l'allarme; bassa sensibilità = solo i movimenti più intensi faranno scattare l'allarme.
3	Per salvare le impostazioni, toccare "Appliquer" (Applica) oppure "retour" (indietro) su iOS

La configurazione è ora completata. A partire da ora, a seconda delle impostazioni scelte, gli eventuali movimenti fatti davanti alla telecamera genereranno l'invio di un'e-mail di allarme e di una notifica nell'app Aviwatch, e/o la registrazione sulla scheda di memoria.

E - UTILIZZO

1 - VIDEO IN DIRETTA

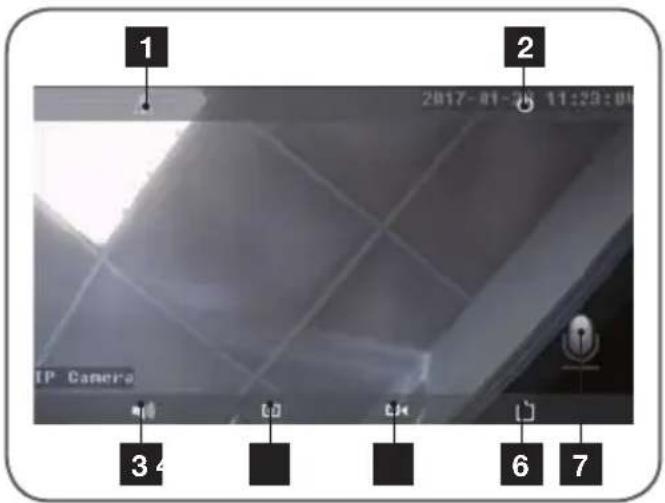

Per visualizzare le immagini riprese in tempo reale, accedere alla lista delle telecamere e toccare l'immagine che compare a sinistra del nome della telecamera:

1	Capovolgimento orizzontale/verticale dell'immagine
2	Torna alla lista delle telecamere
3	Attiva l'ascolto a distanza
4	Scatta una foto e la salva su smart tablet
5	Registra un video e lo salva su smartphone/tablet
6	Selezione della qualità dell'immagine (utile in caso di connessione rete o mobile mediocre): sono possibili 2 impostazioni distinte
7	Attiva la trasmissione della voce verso telecamera (visibile solo dopo aver too l'icona "3")

2 - VISUALIZZAZIONE DELLE FOTO E DEI VIDEO REALIZZATI DALLA TELECAMERA

Partendo dalla lista delle telecamere è possibile accedere alle fotografie scattate e salvate nello smartphone/tablet, ai video salvati nello smartphone/tablet e ai video salvati nella scheda microSD (non inclusa) della telecamera.

Se l'opzione di registrazione su scheda di memoria è attiva, in seguito a un allarme sarà possibile consultare la registrazione relativa al rilevamento.

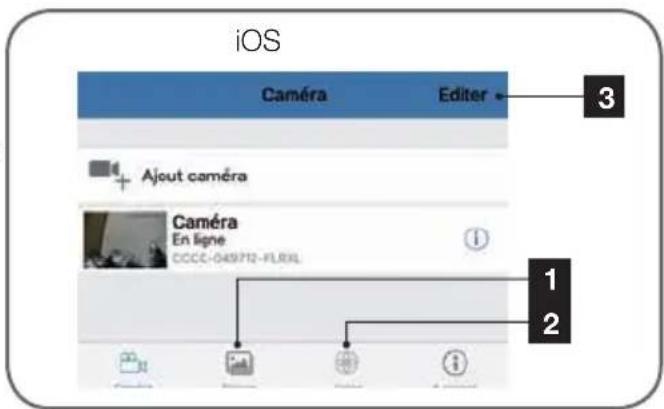

1	Visualizzazione delle foto scattate dalla telecamera e salvate sullo smartphone o sul tablet (icona " [IMAGE] " nella visualizzazione in diretta delle immagini).
2	Visualizzazione dei video registrati dalla telecamera e salvati sullo smartphone/tablet (icona " [IMAGE] " nella visualizzazione in diretta della telecamera, pulsante "local" (locale) nel menu "Vidéo" (Video)) o sulla scheda microSD presente nella telecamera (registrazione continua o in seguito a un allarme, pulsante "en ligne" (on-line) all'interno del menu "Vidéo" (Video)).
3	"Editor" / "Modifier" (Modifica) permette di modificare il nome della telecamera e la relativa password (in caso di errore) o eliminare la telecamera in ambiente Android. Per eliminare la telecamera in ambiente iOS, trascinare il nome della telecamera verso sinistra.

In caso di problemi o di perdita delle credenziali di accesso, la telecamera può essere riportata alle impostazioni di fabbrica tenendo premuto per 15 secondi il tasto Reset. Al termine della reinizializzazione la telecamera si riavvia automaticamente. Dopo 30 secondi sarà nuovamente disponibile per essere riconfigurata.

G - NOTE TECNICHE E LEGALI

1 - CARATTERISTICHE TECNICHE

Telecamera
Alimentazione	5 V CC / 1A
Interfaccia rete senza fili	Wi-Fi IEEE 802.11b/g/n 2.4Ghz
Sensore ottico	1⁄4" CMOS
Intensità luminosa minima	0 lux
Visione notturna	Automatica (sensore crepuscolare)Portata: 10m
Ottica	f:3.6mm
Tasti	Tasto di reset: ripristina i parametri di fabbrica
Compressione video	h.264
Risoluzione	Flusso principale: fino a 1280x720 pixelFlusso secondario: fino a 640x352 pixel
Audio	Microfono e altoparlante integrati per comunicazioni audio bidirezionali
Memoria	1 alloggiamento per scheda microSD fino a 128GB per salvare video con accesso da remoto
Temperatura e umidità d'utilizzo	da 0°C a 40°C, da 20% a 85% RH senza condensaSolo per uso interno
Temperatura e umidità di conservazione	da -10°C a 60°C, da 0% a 90% RH senza condensazione

2 - gARANZIA

• Il presente prodotto è coperto da una garanzia pezzi e manodopera di 2 anni a partire d data di acquisto. Per far valere la garanzia necessario conservare la prova di acquisto.
• La garanzia non copre eventuali danni dovuti a negligenza, urti o incidenti.
• La garanzia non si applica al prodotto aperto o riparato da persone esterne alla società Avidsen.
• Eventuali interventi di riparazione autonomi dell'apparecchio invalidano la garanzia.

3 - ASSISTENZA E CONSIgLI

- Nonostante tutta la cura con la quale abbiamo progettato i nostri prodotti e realizzato il presente manuale, qualora l'utente incontri difficoltà nell'installare il prodotto o abbia dei dubbi

è invitato a contattare i nostri specialisti, che saranno sempre a sua completa disposizione per rispondere a tutte le sue domande.

la In caso di malfunzionamento del prodotto èdurante l'installazione o pochi giorni dopo la stessa si invita a contattare il servizio clienti rimanendo di fronte al prodotto: molto probabilmente il problema deriva da un errato settaggio o da un'installazione non conforme e così facendo i nostri tecnici potranno diagnosticarne subito l'origine. Se invece il problema dovesse derivare dal prodotto stesso il tecnico fornirà all'utente un apposito numero di pratica per poter effettuare un reso in negozio. In mancanza di tale numero di pratica il rivenditore potrà rifiutarsi di sostituire il prodotto difettoso.

I tecnici del servizio post-vendita sono disponibili al numero:

Assistenza clienti: + 39 02 97 27 15 98

Dal lunedì al venerdì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00.

4 - RESO DEL PRODOTTO - SERVIZIO POST VENDITA

Nonostante tutta la cura con la quale abbiamo progettato e realizzato il prodotto acquistato, qualora fosse necessario rinviarlo al produttore tramite il servizio post vendita per permetterne la riparazione, sarà possibile consultare lo stato di avanzamento dell'intervento collegandosi al seguente sito Internet: http://sav.avidsen.com

Avidsen si impegna a disporre di uno stock di pezzi di ricambio per questo prodotto durante il periodo di garanzia contrattuale.

5 - DICHIARAZIONE DI CONFORMITÀ

Alla direttiva R&TTE

Avidsen dichiara che il dispositivo seguente:

Telecamera IP Wi-Fi da interno 720P 123380

È conforme alla direttiva RED e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti:

EN 60065:2014

EN 62479:2010

EN 301 489-1 V2.1.0:2016-04

EN 301 489-17 V3.1.0:2016-04

EN 300 328 V2.0.20:2016-03

Chambray les Tours, 06/02/2017

Alexandre Chaverot, presidente
