MANUALE UTENTE IPC382-i AVIDSEN

Para o loro uso example ), utilizese

www).(cid:1)

[e-mail] envia os alerts,

A - ISTRUZIONI DI SICUREZZA 05

1 - PRECAUZIONI PER L'USO 05
2 - MANUTENZIONE E PULIZIA 05
3-SMALTIMENTO 05

B - DESCrizIONE DEL PRODOTTO 06

1-CONTENUTO DEL KIT 06
2-TELECAMERA 06
3-ADATTATORE AC/DC 07

C - INSTALLAZIONE 08

1-COME INSTALLARE LA TELECAMERA 08
2 - CONNECTION DELLA TELECAMERA 08
3 - INSERIMENTO DELLA SCHEDA MICROSD (NON INCLUSA) 09

D-CONFIGURAZIONE 10

1-COME CONFIGURARE LA TELMECAMERA E AGGIUNGERLA NELL'APPLICAZIONE 10
2 - ACCESSO ALLE IMPOSTAZIONI 12

2.1 - CONFIGURAZIONE 12
2.2 - ESEMPIO: CONFIGURARE ALLARMI E-MAIL PER

LA RILEVAZIONE DI MOVIMENTI 13

E - USO 16

1 -VIDEO IN DIRETTA 16
2 - VISUALIZAZIONE DELLE FOTO E DEI VIDEO REALIZZATI DALLA TELECAMERA 16

F-RESET 17

G - NOTE TECNICHE E LEGALI 18

1-CARATTERISTICETECNICHE 18
2 - GARANZIA 18
3-ASSISTENZA E CONSIGLI 18
4 - RESO DEL PRODOTTO - SERVIZIO POST VENDITA 19
5 - DICHiarAZIONE DI CONFORMITA 19

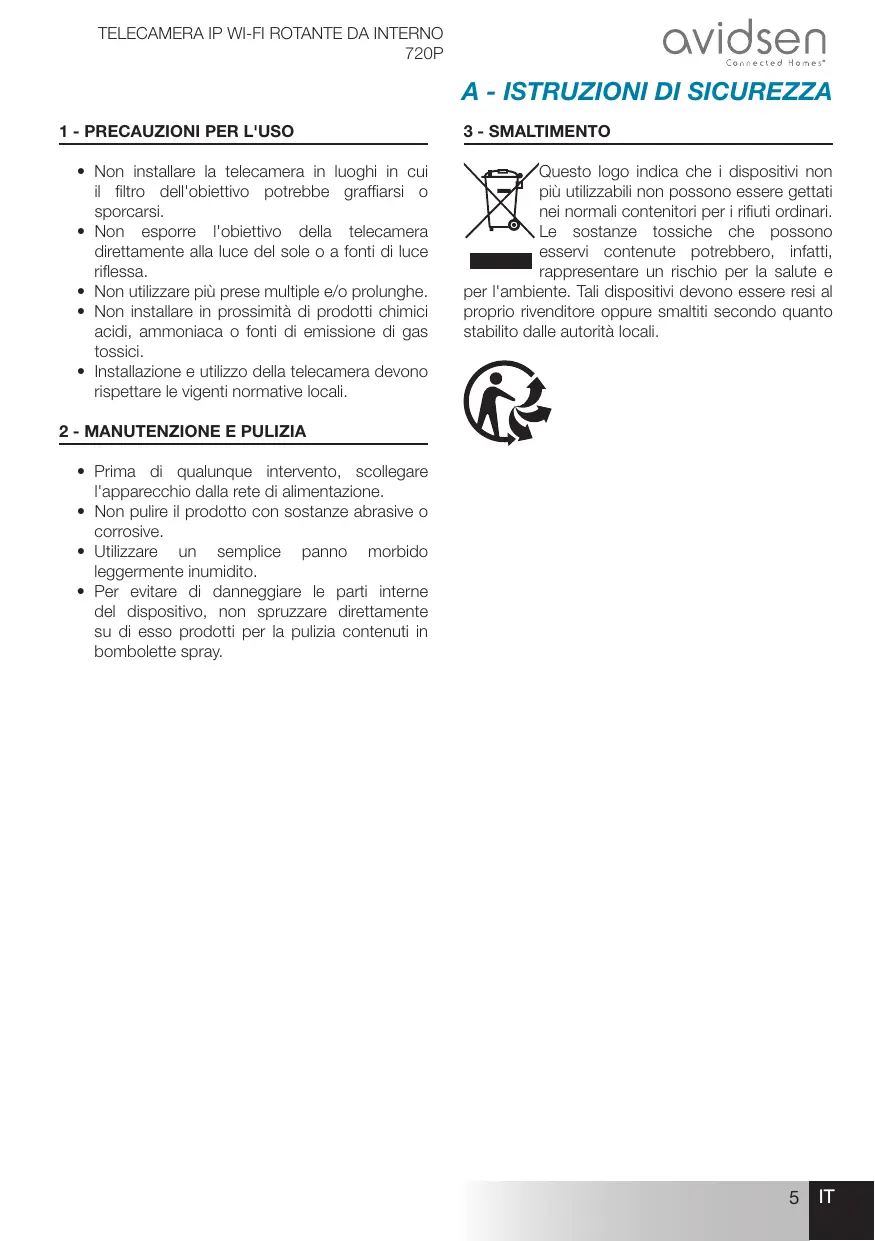

1 - PRECAUZIONI PER L'USO

• Non installment la telecamera in luoghi in cui il filtering dell'obiettivo potrebbe graffiarsi o sporcarsi.
  Non esporre I'obiettivo della telecamera direttamente alla luce del sole o a fonti di luce riflessa.
  Nonutilizzare piu prese multiple e/o prolonghe.
• Non installment in prossimità di prodotti chimici acidi, ammoniaica o fonti di emissione di gas tossici.
• Installazione e utilizzo della telecamera devono rispettore le vigenti normative locali.

2 - MANUTENZIONE E PULIZIA

• Prima di qualunque intervento, scollegare l'apparecchio alla rete di alimentazione.
  Non pulire il prodotto con sostanze abrasive o corrosive.
  Utilizzato un semplice panno morbido leggermente inumidito.
• Per evitare di danneggiare le parti interne del disposativo, non spruzzare direttamente su di"This prodotti per la pulizia contenuti in bombolette spray.

A - ISTRUZIONI DI SICUREZZA

3 - SMALTIMENTO

"Questo logo indica che i dispositivi non piu utilizzabili non possono essere gettati nei normali contentori per i rifiuti ordinari. Le sostanje tossiche che possono esservi contente potrebbero, infatti, rappresentare un rischio per la salute e

per l'ambiente. Tali dispositiivi devono essere resi al proprio rivenditore oppure smaltiti secondo quando stabilito delle autorità locali.

B - DESCrizIONE DEL PRODOTTO

1 - CONTINUDE DEL KIT

1	Telecamera
2	Braccio per il fissaggio a parete
3	Adattatore AC/DC 230Vac 50Hz / 5Vdc 1A

4	Cavo USB alimentazione telecamera
5	Viti per fissaggio del piede
6	Viti

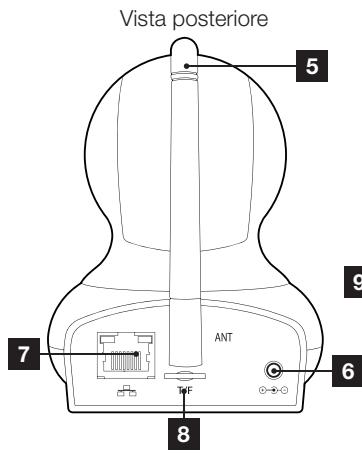

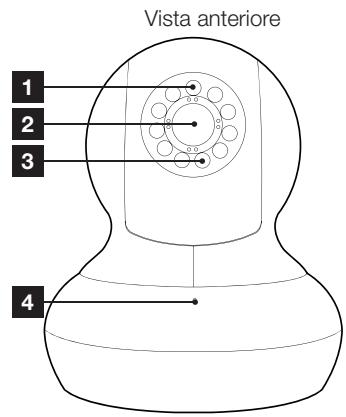

2- TELECAMERA

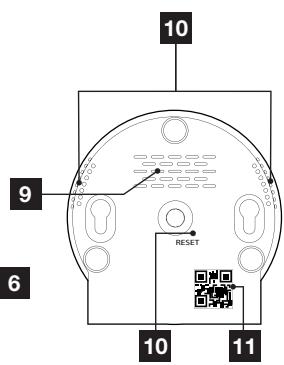

Vista inferiore

7	Presa cavo rete
8	Alloggiamento scheda microSD (non inclusa)
9	Altoparlante
10	Pulsante di reset.
11	Codice QR

1	Sensore di luminosità
2	Obiettivo
3	Luce a infrarossi per visione notturna
4	Microfono
5	Antenna Wi-Fi
6	Presa di alimentazione per per l'adattatore AC/DC 5Vdc 1A incluso

3-ADATTATORE AC/DC

Nel kit è incluso un alimentatore 230 V CA 50 Hz / 5 V CC 1A. Non utilizzato nessun'altra sorgente di alimentazione per evitare il rischio di danni alla telecamera e l'annullamento della garanzia.

C - INSTALLAZIONE

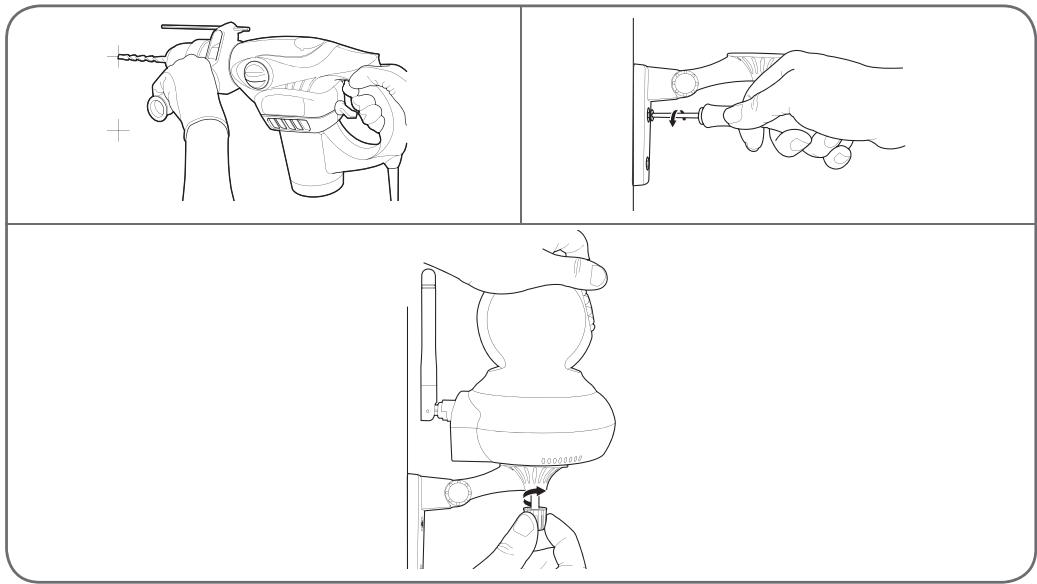

1-COME INSTALLARE LA TELECAMERA

Fissare la telecamera using viti e tasselli adatti al tipo di supporto (le viti e i tasselli forniti sono adatti per l'uso su muri pieni).

Assicurarsi che la telecamera siava fissata saldamente per prevenire eventuali rischi di caduta.

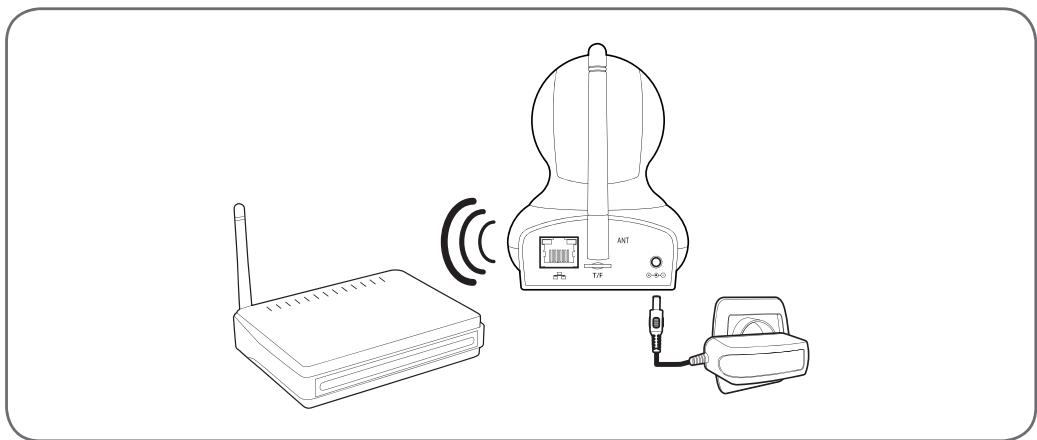

2 - CONNECTIONDELLA TELECAMERA

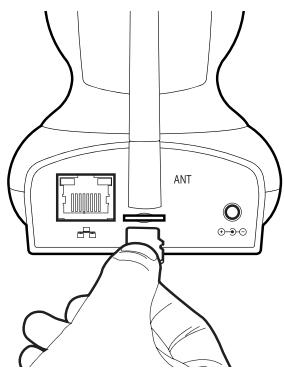

3 - INSERTIMENTO DELLA SCHEDA MICROSD (NON INCLUSA)

La telecamera predeve un alloggiamento per scheda microSD che consente di aggiungere una memoria interna al dispositorio. La capacitéa massima della scheda deve essere di 128GB.

D - CONFIGURAZIONE

1-COME CONFIGURARE LA TELMECAMERA E AGGIUNGERLA NELL'APPLICAZIONE

Scaricare e installare sul proprio smartphone/tablet

I'app Aviwatch da App Store o Google Play e avviarla.

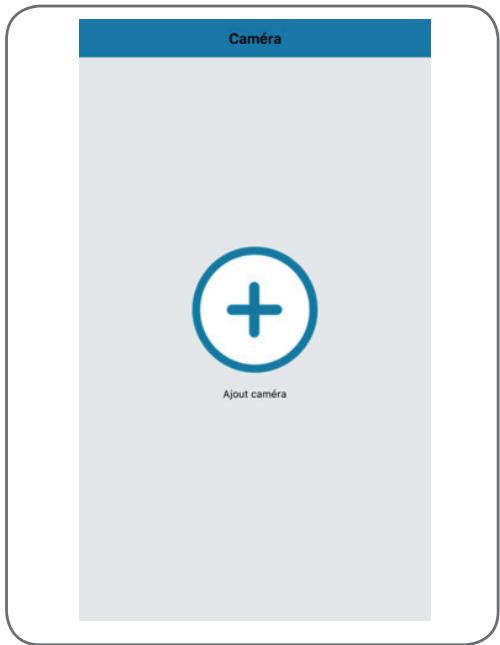

Toccare " + " per aggiungere una telecamera

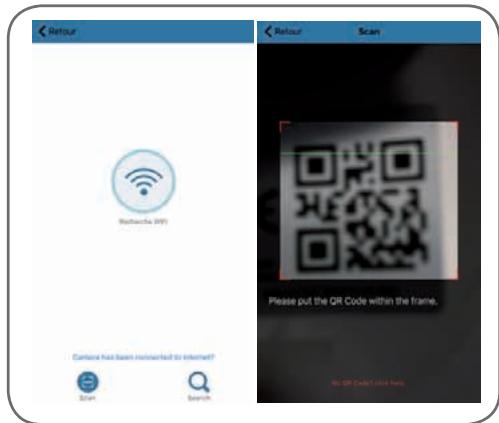

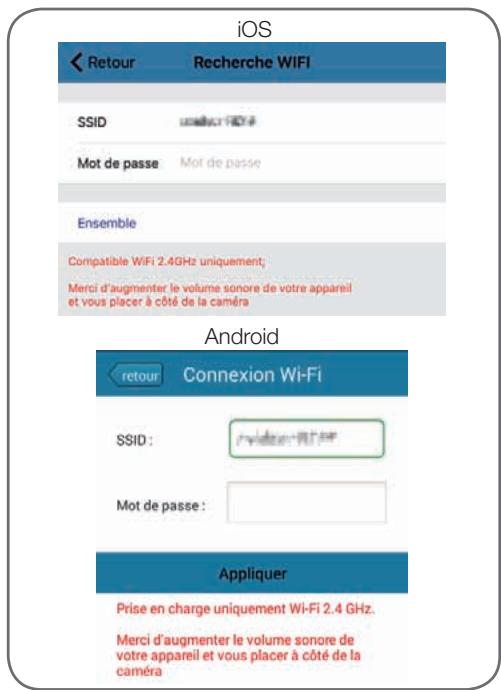

Toccare "recherche wifi" (Ricerca reti) per aggungere la telecamera e, se accessibile, leggere il codice QR. In caso contrario, toccare "No QRCODE? Click here" (Nessun codice QR? Tocca qui.)

TELECAMERA IP WI-FI ROTANTE DA INTERNO 720P

Importante: connettere lo smartphone o il tablet alla stessa rete Wi-Fi che sare utilizzata alla telecamera.

Non compatible con Wi-Fi HT40, non compatible con Wi-Fi 5GHz. Controllare le impostazioni Wi-Fi del modem/router rivolgendosi al proprio客户提供 Internet.

Se la chiave di sicurezza in uso include dei caratteri speciali (#,!, &, &, ecc.) la connessione Wi-Fi potrebbe risultare problematica.

Una volta indica la password della rete Wi-Fi che la telecamera dovrà utilizzato, toccare "Ensemble" (Insieme) o "Appliquer" (Applica): lo smartphone/tablet chiederà se la telecamera si trovava all'interno del Campo di rilevamento e se è pronta per la configurazione

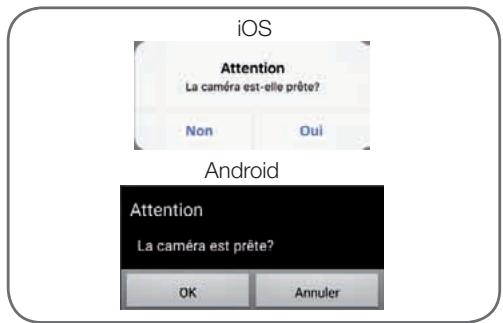

Se la telecamera si trovava nelle vicinanze e non è configurata, toccare "Oui" (Si) oppure "OK" (OK) per avviare la configurazionetramite l'app.

N.B.: una volta alimentata, affinché la telecamera si disponibile occorre attendere 30 secondi.

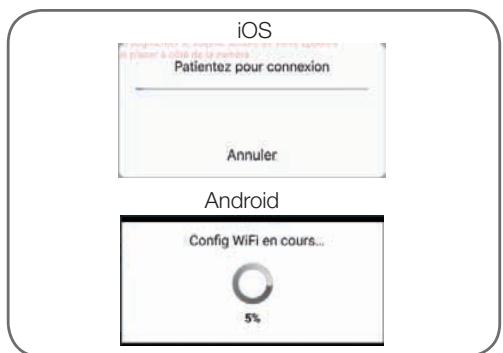

Dopo che l'app avrà inviato alla telecamera le informazioni relative alla connessione Wi-Fi, la telecamera si connette alla rete Wi-Fi automaticamente.

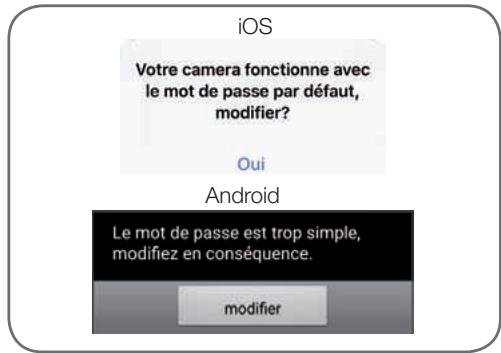

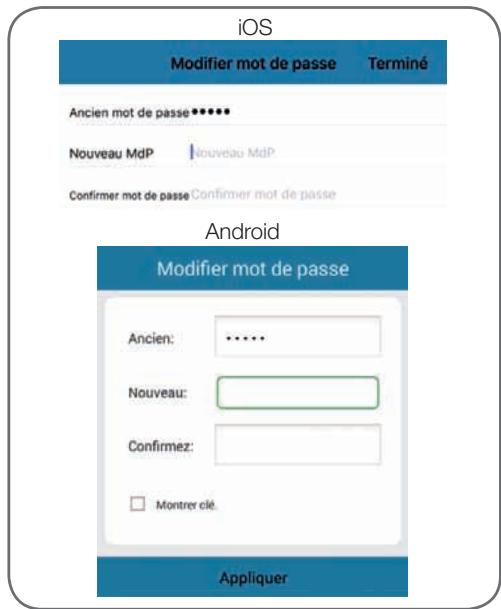

Lo smartphone/il tablet proporra di modificare la password:

Toccare "Oui" (Si) e digitare la nuova password

Toccare quindi "Terminé" (Fine) in alto a destra dello schermo oppure "Appliquer" (Applica) per aggiungere la telecamera alla lista delle telecamere riconosciate dall'applicazione.

D - CONFIGURAZIONE

Android

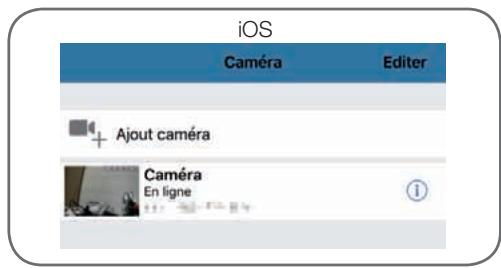

La telecamera compare all'interno della lista ed è possibile accedere alle immagini riprese e alle relative impostazioni.

2 - ACCESSO ALLE IMPOSTAZIONI

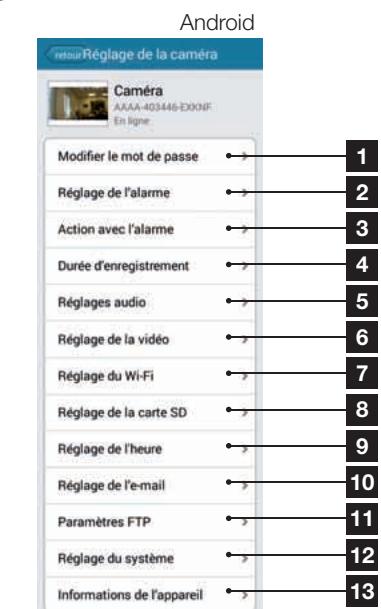

2.1 - Configurazione

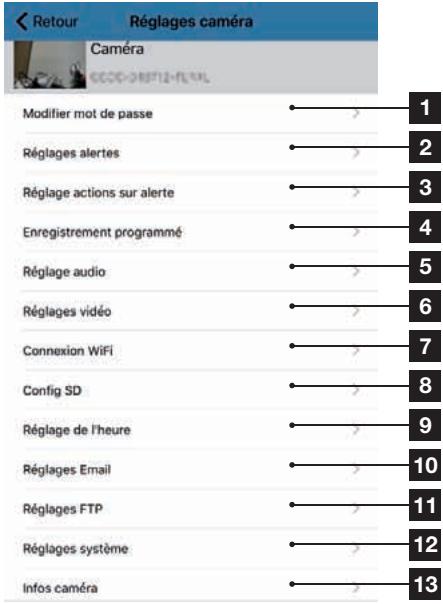

Per visualizzare i menu di configurazione, toccare l'icona (Android) o (iOS) che compare a destra del nome della telecamera all'interno della lista delle telecamere:

iOS

1	Modifica della password di connessione alla telecamera (password predefinita: "admin")
2	Attivazione/disattivazione e sensibilità di rilevamento
3	Azioni da effettuire quando viene rilevato un movimento: notifica, invio e-mail, registrazione su schedà di memoria (richiede l'insertimento nella telecamera di una scheda microSD non inclusa)
4	Attivazione/disattivazione della registrazione continua su schedà microSD e durata dei video (richiede l'insertimento nella telecamera di una scheda microSD non inclusa)
5	Regolazione del volume dell'audio e del microfono
6	Impostazione della qualità video e del numero di fotogrammi al secondo. Attenzione: se la qualità dell'immagine è impostata su un valore troppo alto rispetto alla qualità della connessione internet della telecamera o dello smartphone/tablet, è possible che le immagini siano riproduzione a scatti o che si verificchino delle disconnessioni. È possibile regolare due flussi, che corrispondono alla "résolution Max" (risoluzione max) e alla "résolution faible" (risoluzione Bassa), e sono selezionabili nella riproduzione dell'immagine in diretta. Attenzione: in alcuni casi la modificà della risoluzione della telecamera sare è effettiva solo dopo aver riavviato l'application. In caso di problemi, uscire e riavviare l'application Aviwatch.
7	Configurazione W-Fi corrente della telecamera
8	Se nella telecamera è stata inserita una schedza microSD, sare è possible formattarle e visualizzarne la capacité e lo spazio libero residuo
9	Impostazione della data e dell'ora in sovr'impressione nel video della telecamera
10	Impostazioni relative all'invio di e-mail in caso di allarme (v. esempio seguente)
11	Impostazioni per il salvataggio su server FTP
12	Riavvio a distance della telecamera / Aggiornamento / Reset
13	Informazioni sulla rete della telecamera

2.2 - Esempio: configurare allarmi e-mail per la rilevazione di movimento

La funzione di allarme via e-mail della rilevazione di movimento richiede la disponibilità di 2 indirizzi e-mail: un indirizzo che la telecamera impiega per l'invio degli allarmi e un secondo indirizzo da utilizzare come destinatario degli stessi. La telecamera utilizza il nome utente e la password dell'indirizzo mittente per connettersi e inviare l'e-mail. La configurazione dell'account e-mail dipende dal fornitore del servizio utilizzato.

N.B.: i due indirizzi e-mail possono essere identici (in tal caso si inviera un messaggio a se stessi).

Per il nostro esempio, qui utilizzato

www gmail.com:

[e-mail] invia gli allarmi, quando [e-mail] li riceve. I due indirizzi devono essere stata precedenteamente creati.

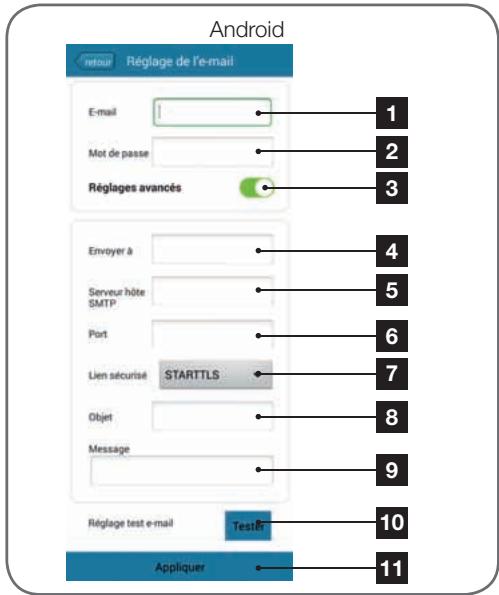

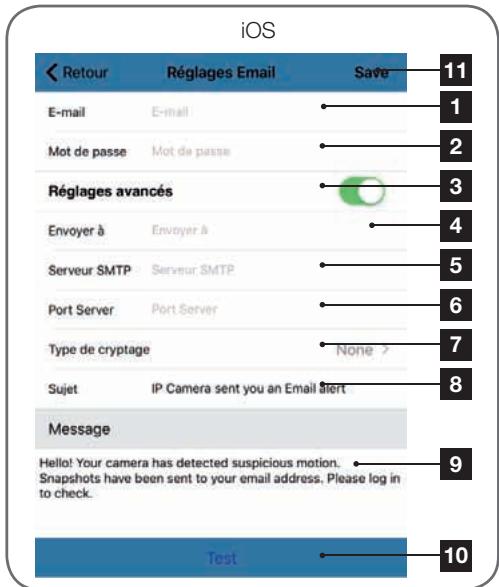

Accedere a "Réglages Email" (Impostazioni e-mail):

D - CONFIGURAZIONE

1	E-mail: Nome che è necessario inseire per collegarsi alla casella di posta elettronica che invierà gli allarmi. Nel nostro esempio con gmail è l'indirizzo del mittente: [e-mail]
2	Password: La password di connessione corrispondente a [e-mail] nel loro esempio
3	Impostazioni avanzate
4	Destinatario: Inserire qui l'indirizzo e-mail che riceverà gli allarmi. Nel loro esempio: [e-mail]
5	Server SMTP: dipende dal provider dell'indirizzo e-mail di invio degli allarmi. Nel loro esempio con gmail: smtpgmail.com
6	Porta server: dipende dal provider di posta elettronica dell'indirizzo e-mail da cui si inviano gli allarmi. Nel loro esempio con gmail: 587
7	Tipo di critografia: sicurezza della connessione, dipende dal provider di posta elettronica. Nel loro esempio con gmail: STARTTLS
8	Oggetti: oggetto dell'e-mail di allarme
9	Messaggio: corpo dell'e-mail
10	Test: consente di simulare un allarme per inviare un'e-mail e poter così controllare che la telecamera sia configurata correttamente.
11	"Save/Appliquer" (Applica): salva le impostazioni

N.B.: independentemente dal provider di posta elettronica del destinatario, è il mittente che determina ciò che casa deve essere inserito in questi campi. Assicurarsi tuttavia che i messaggi di allarme non siano considerati come posta indesiderata dai destinatari.

Attenzione: alcuni provider di posta elettronica non accetteranno che la telecamera invii notifiche alla previo consenso da parte dell'utente. Per maggiori informazioni, consultare le impostazioni di sicurezza della propria posta elettronica.

Informazione importante: Questo tipo di impostazioni dipende esclusivamente alla propria posta elettronica ed è quindi inutile contattare in proposito l'assistenza tecnica Avidsen. Per maggiori informazioni, contattare

direttamente il proprio provider di posta elettronica.

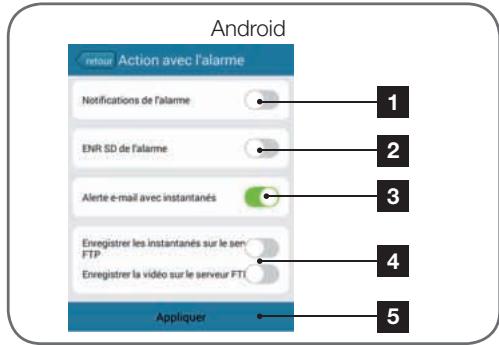

Una volta completata la configurazione, la telecamera è predisposta per l'invio delle e-mail. Ora occorra indica quando inviarle. Per farlo, accederare alle impostazioni della telecamera e aprir il menu "Action avec alarme" (Azione

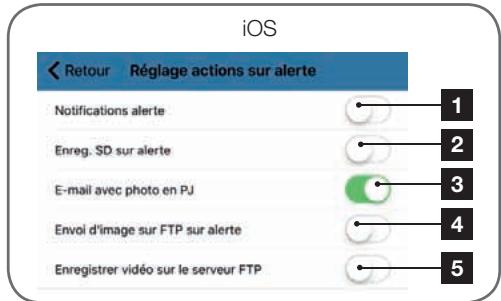

con allarme in corso) o "Réglage actions sur alerte" (Impostazione azioni con allarme in corso):

1	Notifica nell'app in caso di allarme: se ène rilevato un movimento, tutti i dispositivi su cui la telecamera è stata registratatramite l'app Aviwatch riceveranno una notificà (sul tablet/ smartphone è necessario che l'app funzioni in background)
2	Registrazione su scheda SD: se nella telecamera è stata inserita una scheda microSD, agli allarme fa automaticamente partire la registrazione di un video. Il video più essere visionatoanche da remoto (v.info seguente)

D - CONFIGURAZIONE

3	E-mail con Foto in allegato: se è stata eseguita la configurazione dell'e-mail (v. paragrafo precedente), il rilevamento di movimenti genererà l'invio di un'e-mail
4	Opzioni relative all'FTP, non trattate in questo manuale
5	Per salvare le impostazioni, toccare "Appliquer" (Applica) oppure "retour" (indietro) su iOS.

Una volta terminata la configurazione, basterà attivare il rilevamento dei movimenti nel menu

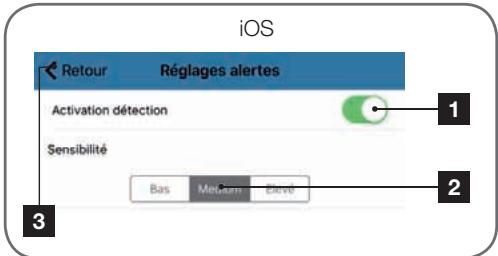

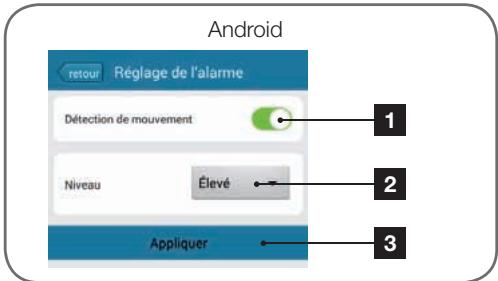

"Réglages alertes" (Impostazioni allarmi):

1	Toccare per attivare il rilevamento dei movimenti
2	Toccare per regolare la sensibilità di rilevamento dei movimenti. Alta sensibilità =anche il più piccolo movimento farà scattare l'allarme; Bassa sensibilità = solo i movimenti più intensi faranno scattare l'allarme.
3	Per salvare le impostazioni, toccare "Appliquer" (Applica) oppure "retour" (indietro) su iOS

La configurazione è ora completeness. A partire da ora, a seconda delle impostazioni scelte, gli eventuali movimenti fatti davanti alla telecamera genereranno l'invio di un'e-mail di allarme e di una notifica nell'app Aviwatch, e/o la registrazione sulla schedà di memoria.

1 - VIDEO IN DIRETTA

Per visualizzare le immagini riprese in tempo reale, accedere alla lista delle telecamere e toccare l'imagine che compare a sinistra del nome della telecamera:

1	Capovolgimento orizzontale/verticale dell'immagine
2	Torna alla lista delle telecamere
3	Attiva l'ascolto a distance
4	Scatta una foto e la salva su smartphone/tablet
5	Registra un video e lo salva su smartphone/tablet
6	Selezione della qualità dell'immagine (utile in caso di connessione rete o mobile mediocre): sono possibili 2 impostazioni distinte
7	Attiva la trasmissione della voce verso la telecamera (visible solo dopo aver toccato l'icona "3")

2 - VISUALIZAZIONE DELLE FOTO E DEIVIDEO REALIZZATI DALLA TELECAMERA

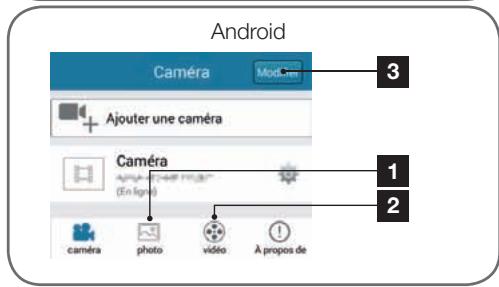

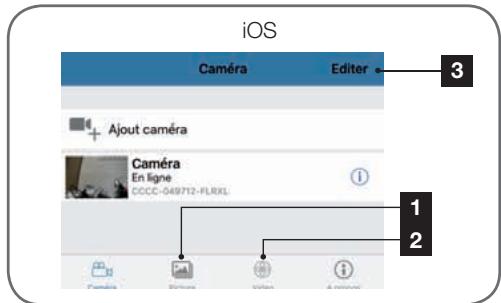

Partendo alla lista delle telecomere è possibile accedere alle fotografie scattate e salute nello smartphone/tablet, ai video salvati nello smartphone/ tablet e ai video salvati nella scheda microSD (non inclusa) della telecomera.

Se l'opzione di registrazione su schedà di memoria è attiva, in seguito a un allarme sare è possible consultare la registrazione relativa al rilevamento.

1	Visualizzazione delle fotto scattate alla telecamera e salvate sullo smartphone o sul tablet (icona "..." nella visualizzazione in diretta delle immagini).
2	Visualizzazione dei video registrati alla telecamera e salvati sullo smartphone/tablet (icona "..." nella visualizzazione in diretta della telecamera, pulsante "local" (locale) nel menu "Video" (Video)) o sulla scheda microSD presente nella telecamera (registration continua o in seguito a un allarme, pulsante "en ligne" (on-line) all'interno del menu "Video" (Video)).
3	"Editor" / "Modifier" (Modifica) permette di modificare il nome della telecamera e la relativa password (in caso di erre) o di eliminare la telecamera in ambiente Android. Per eliminare la telecamera in ambiente iOS, trascinarne il nome della telecamera verso sinistra.

In caso di problemi o di perdita delle credenziali di accesso, la telecamera può essere riportata alle impostazioni di fabbrica tenero premuto per 15 secondi il tasto Reset. Al termine della reinizializzazione la telecamera si riavvia automaticamente. Dopo 30 secondi sarenu nuovamente disponibile per essere riconfigurata.

G - NOTE TECNICHE E LEGALI

1-CARATTERISTICHETECNICHE

Telecamera
Alimentazione	5 V CC / 1A
Interfaccia rete senza fili	Wi-Fi IEEE 802.11b/g/n 2.4Ghz
Sensore ottico	¼" CMOS
Intensità luminosa minima	0 lux
Visione notturna	Automatica (sensore crepuscolare) Portata: 10m
Ottica	f:3.6mm
Tasti	Tasto di reset: ripristina i parametri di fabbrica
Compressione video	h.264
Risoluzione	Flusso principale: fino a 1280x720 pixel Flusso secondario: fino a 640x352 pixel
Audio	Microfono e altoparlante integrati per comunicazioni audio bidirezionali
Memoria	1 alloggiamento per scheda microSD fino a 128GB per salvare video con accesso da remoto
Motori	Angolo di rotazione orizzontale 350° Angolo di rotazione verticale 120°
Temperatura e umidità d'utilizzo	da 0°C a 40°C, da 20% a 85% RHenza condensa Solo per uso interno
Temperatura e umidità di conservazione	da -10°C a 60°C, da 0% a 90% RHenza condensazione

2-GARANZIA

• Il presente prodotto è coperto da una garanzia pezioni e manodopera di 2 anni a partire alla data di acquireo. Per far valere la garanzia è necessario conservare la prova di acquireo.
• La garanzia non copre eventuali danni dovuti a negligenza, urti o incidenti.
• La garanzia non si applica al prodotto aperto o riparato da persona esterne alla società Avidsen.
• Eventuali interventi di riparazione autonomi dell'apparecchio invalidano la garanzia.

3-ASSISTENZA E CONSIGLI

Nonostante tutta la cura con la quale abbiamo

progettato i nostri prodotti e realizazo il presente manuale, qualora l'utente incontri difficultà nell'installare il prodotto o abbia dei dubbi è invitato a contattare i nostri specialisti, che saranno sempre a sua completeness per rispondere a tutte le sue domande.

• In caso di malfunzionamento del prodotto durante l'installazione o pochi giorni après la stessa si invita a contattare il servizio clienti rimanendo di fronte al prodotto: molto probabilitmente il problema deriva da un errato settaggio o da un'installazione non conforme earsi facendo i nostri tecnici potranno diagnosticarne subito l'origine. Se inceve il problema dovesse derivare dal prodotto stesso il technician fornirà all'utente un apposto numero di pratica per poter effettuire un reso in negozio. In mancanza di tale numero di pratica

il rivenditore potrà rifiutarsi di sostituire

il prodotto difettosto. I tecnici del servizio post-vendita sono disponibili al numero:

Assistenza clienti: + 39 02 97 27 15 98

Dal lunedi al venerdi delle 9:00 alle 13:00 e dalle 14:00 alle 18:00.

4 - RESO DEL PRODOTTO - SERVIZIO POST VENDITA

Nonostante tutte la cura con la quale abbiamo progettato e realizzato il prodotto acquistato, qualora fosse necessario rinniarlo al produttoretramite il servizio post vendita per permetterne la riparazione, sare possibile consultare lo stato di avanzamento dell'intervento collegandosi al seguente sito Internet:

http://sav.avidsen.com

Avidsen si impegna a disporre di uno stock di pezzi di ricambio per quello prodotto durante il periodo di garanzia contrattuale.

5 - DICIHIARAZIONE DI CONFORMITA

Alla direttiva R&TTE

Avidsen dichiara che il dispositivo seguente:

Telecamera IP Wi-Fi da interno 720P 123382

È conforme alla direttiva RED e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti:

EN 60065:2014

EN 62479:2010

EN 301 489-1 V2.1.0:2016-04

EN 301 489-17 V3.1.0:2016-04

EN 300 328 V2.0.20:2016-03

Chambray les Tours, 06/02/2017

Alexandre Chaverot, presidente
