IPC382-i - Caméra de surveillance AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra IP WiFi rotative intérieure 720P
Résolution maximale	1280 x 720 pixels (flux principal)
Résolution secondaire	640 x 352 pixels
Vision de nuit	Automatique (capteur crépusculaire), portée 10 mètres
Angle de rotation horizontal	350°
Angle de rotation vertical	120°
Alimentation	5 VDC / 1 A (adaptateur secteur fourni)
Connectivité sans fil	WiFi IEEE 802.11b/g/n 2,4 GHz
Connectivité filaire	Prise réseau RJ45
Stockage local	Logement pour carte microSD jusqu'à 128 Go (non fournie)
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Capteur optique	1/4" CMOS
Intensité lumineuse minimale	0 lux (vision de nuit)
Température d'utilisation	0°C à 40°C, humidité 20% à 85% HR sans condensation
Usage	Intérieur exclusivement
Garantie	2 ans pièces et main-d'œuvre
Contenu du kit	1 caméra, 2 bras de fixation murale, adaptateur secteur, câble USB, vis de fixation, vis
Poids	Non spécifié dans la notice

FOIRE AUX QUESTIONS - IPC382-i AVIDSEN

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (Reset) pendant 15 secondes. La caméra redémarrera et sera prête pour une nouvelle configuration après 30 secondes.

Comment installer la caméra avec l'application Aviwatch ?

Téléchargez l'application Aviwatch depuis l'App Store ou Google Play. Connectez votre smartphone au réseau WiFi que la caméra devra utiliser. Lancez l'application, cliquez sur '+', sélectionnez 'Recherche WiFi', scannez le QR code ou choisissez 'No QR code'. Suivez les instructions pour configurer le WiFi et créer un mot de passe.

Où insérer une carte microSD et quelle est la capacité maximale ?

La carte microSD (non fournie) s'insère dans le logement situé sous la caméra. La capacité maximale supportée est de 128 Go.

Que faire si la connexion WiFi échoue ?

Vérifiez que votre réseau WiFi est en 2,4 GHz (non compatible 5 GHz). Évitez les caractères spéciaux dans le mot de passe WiFi. Assurez-vous que la caméra est à proximité du routeur. Vous pouvez aussi réinitialiser la caméra et recommencer la configuration.

Comment configurer une alerte par e-mail en cas de détection de mouvement ?

Dans l'application, accédez aux réglages de la caméra, puis 'Réglages Email'. Renseignez l'adresse e-mail expéditrice (par exemple, [e-mail]), son mot de passe, le serveur SMTP (ex: smtp.gmail.com), le port (ex: 587), le type de cryptage (ex: STARTTLS). Ensuite, activez la détection de mouvement dans 'Réglages alertes' et cochez 'E-mail avec photo en pièce jointe' dans 'Action avec alarme'.

Comment visionner les enregistrements stockés sur la carte microSD ?

Depuis la liste des caméras dans l'application, cliquez sur l'icône 'Video' ou 'Lecture'. Sélectionnez l'onglet 'En ligne' ou 'Carte SD' pour accéder aux enregistrements situés sur la carte microSD de la caméra.

La caméra est-elle compatible avec le WiFi 5 GHz ?

Non, la caméra est compatible uniquement avec le WiFi 2,4 GHz (IEEE 802.11b/g/n). Assurez-vous que votre routeur diffuse un réseau 2,4 GHz.

Comment nettoyer la caméra ?

Débranchez la caméra avant tout entretien. Utilisez un chiffon doux légèrement humide. N'utilisez pas de substances abrasives, corrosives ni d'aérosols.

Que faire si l'image est saccadée ou se déconnecte ?

Réduisez la qualité vidéo dans les réglages de l'application (flux principal ou secondaire). Une qualité trop élevée par rapport à la connexion internet peut provoquer des saccades. Vous pouvez aussi redémarrer l'application ou la caméra.

Quels sont les numéros de service après-vente Avidsen ?

Le service après-vente est joignable au 0892701369 (service 0,35 €/min + prix appel) du lundi au vendredi de 9h à 12h et de 14h à 18h. Pour suivre vos retours, consultez le site sav.avidsen.com.

MODE D'EMPLOI IPC382-i AVIDSEN

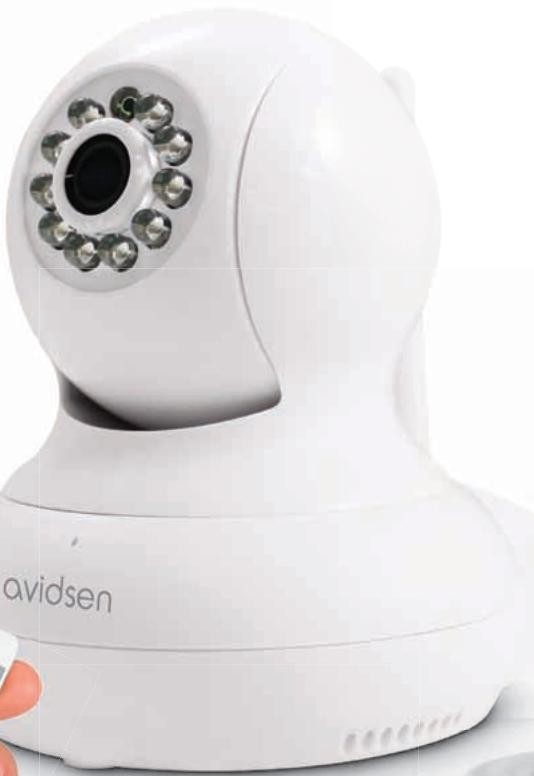

Caméra IP WiFi rotative interieure720P

réf. 123382

720p

2,4 GHz

Not included)

Available on the

App Store

Free available on

Google Play

SOMMAIRE

A - CONSIGNES DE SECURITÉ 05

1 - PRECAUTIONS D'UTILISATION 05
2-ENTRETIENETNETTOYAGE 05
3 - RECYCLAGE 05

B - DESCRIPTION DU PRODUIT 06

1-CONTENU DU KIT 06
2-CAMERA 06
3-ADAPTATEUR SECTEUR 07

C - INSTALLATION 08

1- INSTALLATION DE LA CAMERA 08
2-CONNEXION DE LA CAMERA 08
3 - INSERTION D'UNE CARTE MICROSD (NON FOURNIE) 09

D - CONFIGURATION 10

1 - CONFIGURATION DE LA CAMERA ET AJOUT DANS L'APPLICATION 10
2-ACCES AL'ENSEMBLE DES REGLAGES 12

2.1 - CONFIGURATION 12
2.2 - EXAMPLE : MISE EN PLACE D'UNE ALERTTE PAR E-MAIL SUR

DET ECTION DE MOUVEMENT 13

E - UTILISATION 16

1 -VIDEO EN DIRECT 16
2 - LECTURE DES PHOTOS ET VIDEOS PRISES PAR LA CAMERA 16

F - REINITIALISATION 17

G - INFORMATIONS TECHNIQUES ET LÉGALES 18

1-CARACTERISTIQUES TECHNIQUES 18
2 - GARANTIE 18
3-ASSISTANCE ET CONSEILS 18
4-RETOUR PRODUIT-SAV 19
5 - DÉCLARATION DE CONFORMITE 19

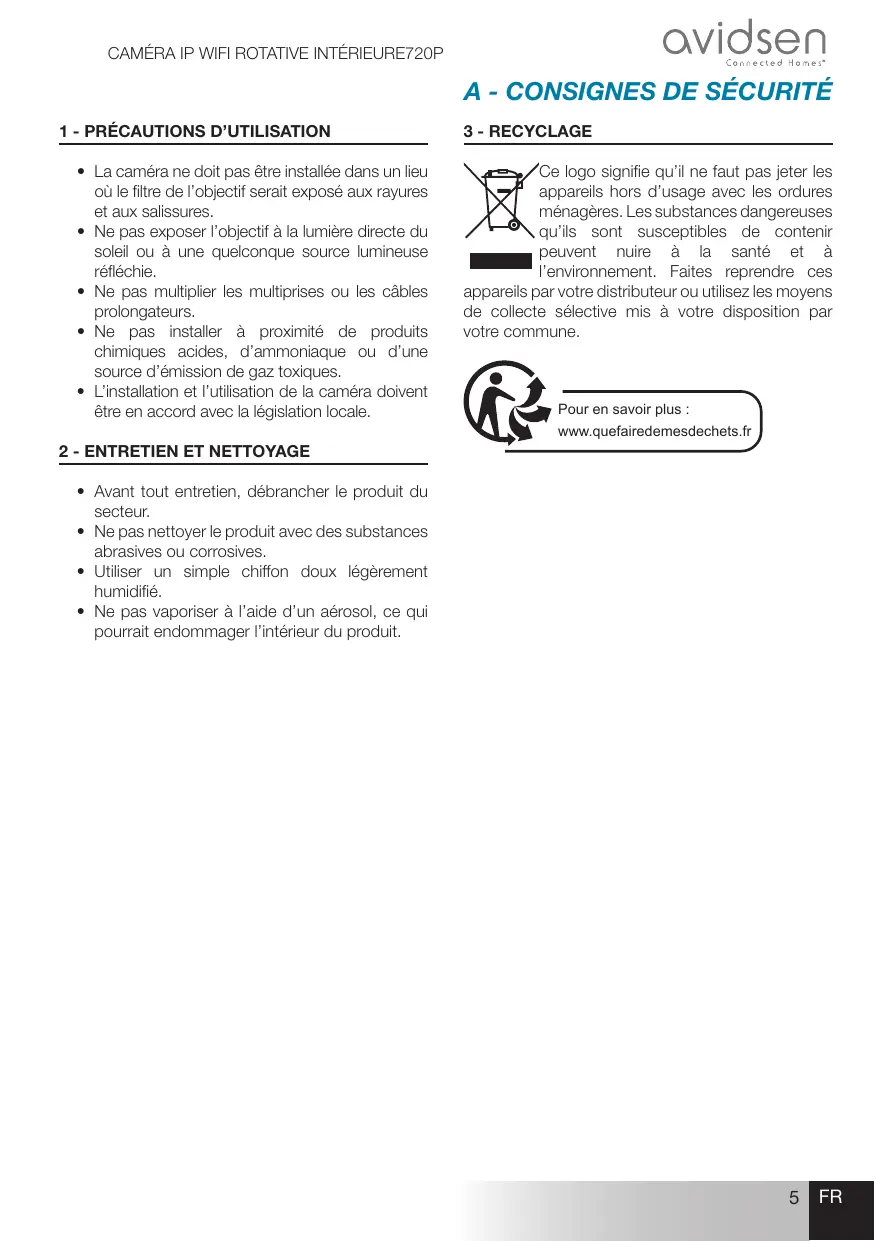

A - CONSIGNES DE SECURITÉ

1 - PRECAUTIONS D'UTILISATION

• Laamera ne doit pas être installée dans un lieu où le filtré de l'objet serait exposé aux rayures et aux salissures.
• Ne pas exposer l'objet à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.
• Ne pas multiplier les multipreses ou les cables prolongateurs.
• Ne pas installer à proximé de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• L'installation et l'utilisation de laamera doit être en accord avec la législation locale.

2-ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
  Utiliser un simple chiffon doux légrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces

appareils par votre distributeur ou utilisez les moyens de collecte selective mis à votre disposition par votre commune.

Pour en savoir plus :www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

1-CONTENU DU KIT

1 Camera
2 Bras de f xation murale
3 Adaptateur secteur 230Vac 50Hz / 5Vdc 1A

4 Câble USB pour alimentation de laamera
5 Vis pour fixation du pied
6 Vis

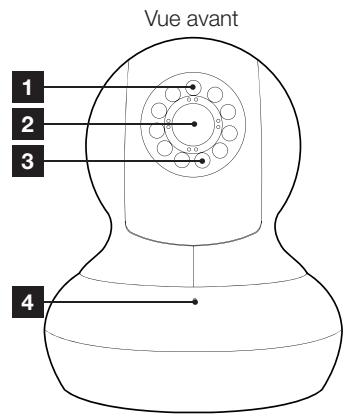

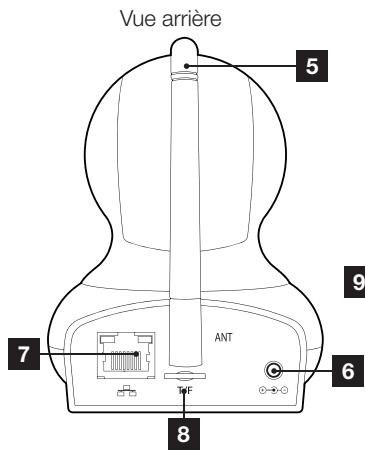

2-CAMERA

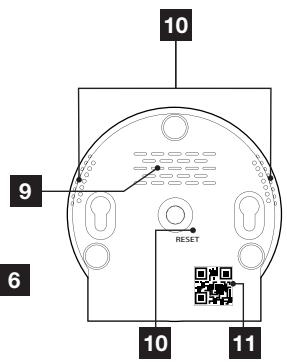

Vue du dessous

1	Capteur de luminosité
2	Objectif
3	Éclairage infrarouge pour vision de nuit
4	Microphone
5	Antenne WiFi
6	Prise d'alimentation pour adaptateur secteur 5Vdc 1A fourni

7	Prise réseau filaire
8	Logement pour carte microSD (non fournie)
9	Haut-parleur
10	Bouton de réinitialisation
11	QR code

3-ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50Hz / 5Vdc 1A est fourni dans le kit pour l'alimentation de laamera. Ne pas utiliser d'autres modèle d'alimentation sous risques de déterminer laamera et annuler la garantie.

C - INSTALLATION

1 - INSTALLATION DE LA CAMERA

Fixez laamera à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériel plein).

Attention à fixer solidement laamera pour éviter toute chute.

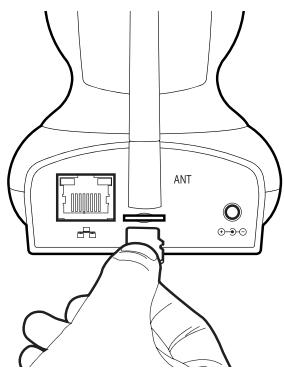

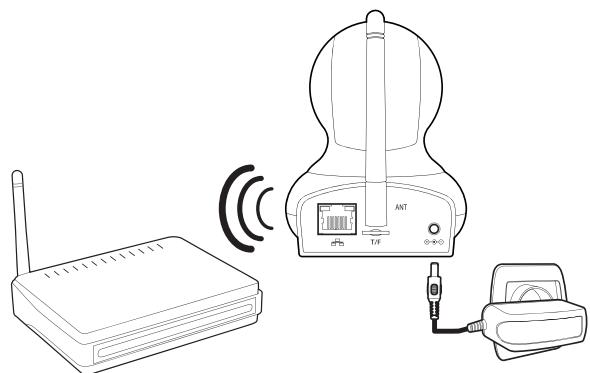

2-CONNEXION DE LA CAMERA

Votre camera dispose d'un logement pour carte microSD lui permettant de/disposer d'une mémoire de stockage interne. Laaille maximum est de 128Go.

D - CONFIGURATION

1 - CONFIGURATION DE LA CAMERA ET AJOUT DANS L'APPLICATION

Téléchargez et installez sur votre smartphone ou

tablette l'application Aviwatch sur l'appstore ou Google Play puis lancez l'application.

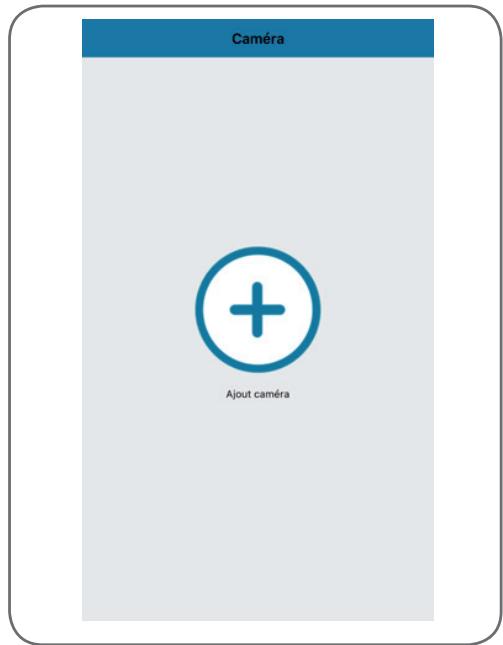

Cliquez sur « + » ajout camera

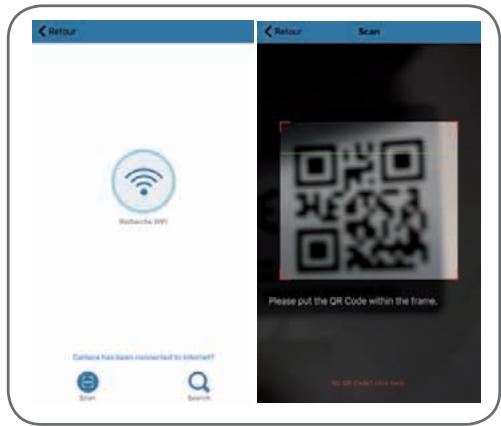

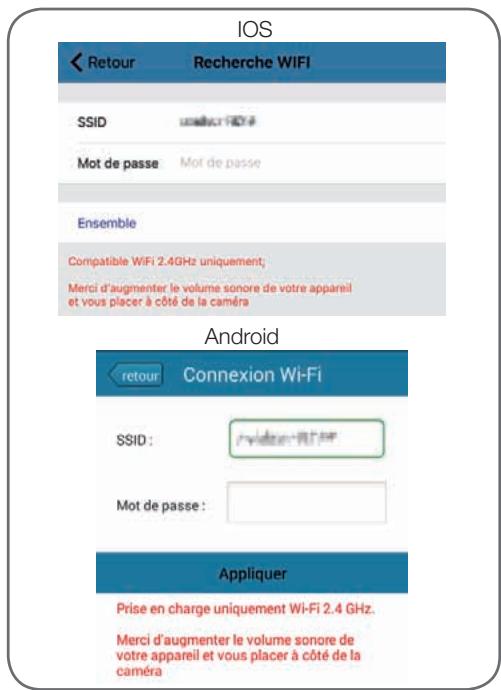

Cliquez ensuite sur « recherche wifi » pour ajouter votreamera et scanner le QRCODE si celui estaccessible, sinon cliquez sur « No QRCODE ?Click here »

Important : connectez votre smartphone ou tablette sur le réseau Wifi que laamera devra utiliser.

Non compatible Wifi HT40, non compatible WiFi 5GHz. Veuillez vérifier les paramètres WiFi de votre box auprès de votre fournisseur d'accès internet.

Les caractères spéciaux (#!»&,etc...) dans voitré clé de sécurité peuvent entrainer des difficultés à la connexion WiFi.

Après avoir indiqué le mot de passer du réseau WiFi que laamera devra utiliser, cliquez sur « Ensemble » ou « Appliquer » : votre tablette ou smartphone vous demande si laamera est à portée et qu'elle est préte à être configurée

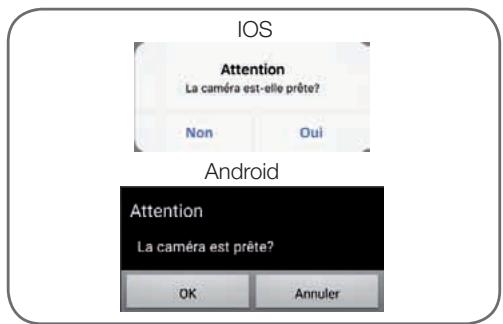

Si vous camera est à proximé et non configurée, cliquez sur « Oui » ou « OK » pour démarrer la configuration par l'application.

Remarque: laamera nécessite 30 secondes après avoir eté mise sous tension pour être disponible.

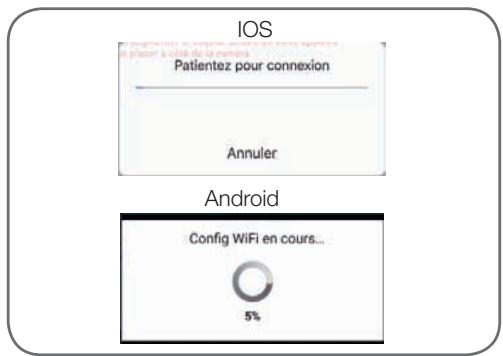

Une fois les informations de connexion WiFi envoyées à laamera par l'appli, laamera se connecte enWiFi au réseau.

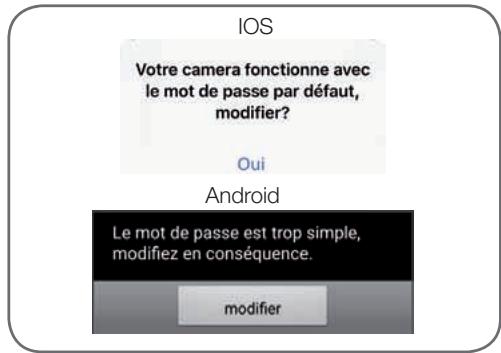

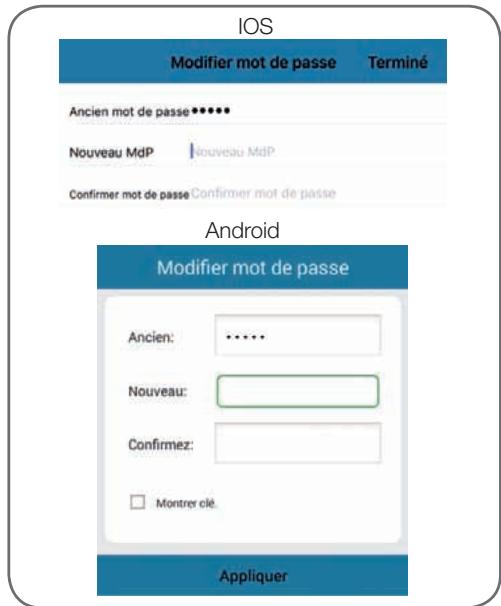

Votre smartphone ou tablette vous invitera à changer le mot de passer :

Cliquez sur « Oui » et renseigner un nouveau mot de passer

Cliquez enfin sur « Terminate » en haut à droite de l'écran ou sur « Appliquer » pour ajouter laamera à la liste des caméras connues de l'application.

D - CONFIGURATION

Android

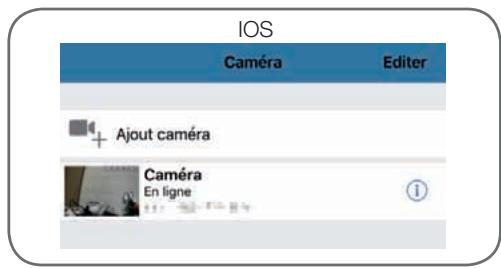

Votrecameraapparaitdanslaisteteetyouvasce accesa sonimage etasreglages.

2-ACCES A L'ENSEMBLE DES REGLAGES

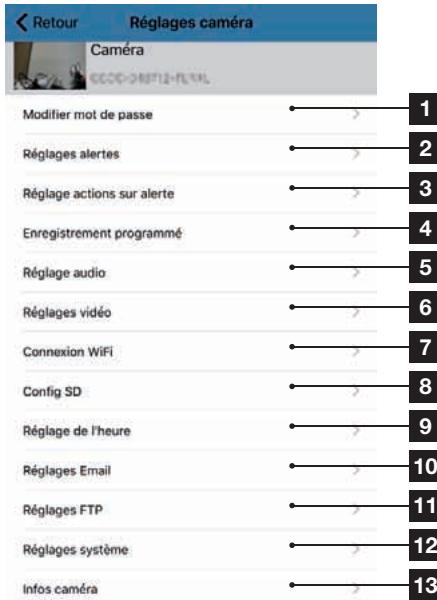

2.1 - Configuration

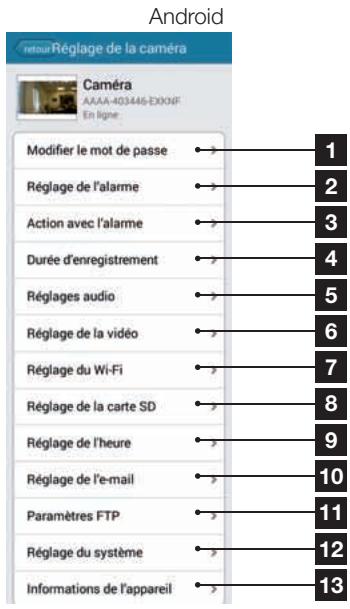

Depuis la liste des caméras, cliquez sur l'icone (Android) ou ① (iOs) à droite du nom de votreamera pour afficher les menus de configuration :

IOS

1	Changement du mot de passer de connexion à laamera (par défaut « admin »)
2	Activation/désactivation et sensibilité de la détction de mouvement
3	Actions à effectuer si un mouvement est détecté : notification, envoi de mail, lancement d'un enregistrement sur carte mémoire (requiert l'insertion d'une carte microSD non fournie dans laamera)
4	Activation/désactivation de l'enregistrement en continu sur carte microSD et la durée des videos (requiert l'insertion d'une carte microSD non fournie dans laamera)
5	Réglage du volume sonore et du micro
6	Réglages de la qualité video et du nombre d'images par seconde. Attention: si vous reglez trop haut la qualité de l'image par rapport à la qualité de la connexion internet de laamera et de votre smartphone ou tablette, vous risquez des saccades ou des déconnexions. Deux flux sont régables: ils correspond à la « résolution Max » et « résolution faible » que vous pouze selectionner dans l'affichage de l'image en direct. Attention: dans certains cas, un changement de résolution de laamera ne sera effectif qu'après redémarrage de l'application. Quittez et relancez l'application Aviwatch en cas de problème.
7	Configuration WiFi actuelle de laamera
8	Si une carte microSD a été insérée dans laamera, vous permet de la formater et d'afficher sa capacité et l'espace restant
9	Réglage de la date et de l'heure incrustées dans la catégorie de laamera
10	Réglages pour l'envoi d'e-mails en cas d'alerte (voir exemple ci-après)
11	Réglages pour stockage sur serveur FTP
12	Redémarrageamera à distance / Mise à jour / remise à zéro
13	Informations reseau de laamera

2.2 - Exemple : mise en place d'une alerte par e-mail sur détction de mouvement

Pour déclencher l'envoi d'un e-mail lors de la détction d'un mouvement, vous doivent disposer de 2 adresses e-mail : l'adresse de l'expéditeur qui sera utilisé par laamera, et l'adresse qui va receivevoir les alertes. Laamera utilise l'identifiant et le mot de passer de l'adresse expéditeur, pour se connecter et envoyer le mail. Sa configuration dépend du fournisseur de mailChoisi.

Remarque : les 2 adresses mail peuvent etre identiques (vous vous enverrez un message à vous-meme).

Pour notre exemple ici, on utilise

www).(cid:1)

[e-mail] envoié les alertes, [e-mail] reçoit les alertes. Les deux adresses doivent avoir eté créées au préalable.

Rendez-vous tout d'abord dans «Réglages Email»:

1

E-mail : Nom que vous doivent acceder pour
vous connecter à la boîte mail qui émettra les
alertes. Dans notre exemple avec gmail c'est
l'adresse de l'expéditeur :
[e-mail]

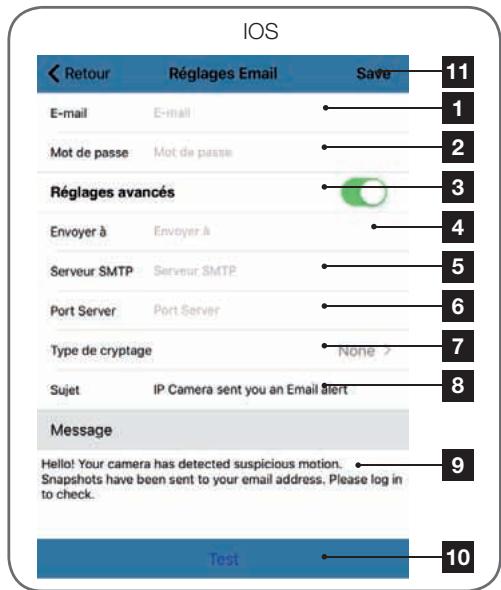

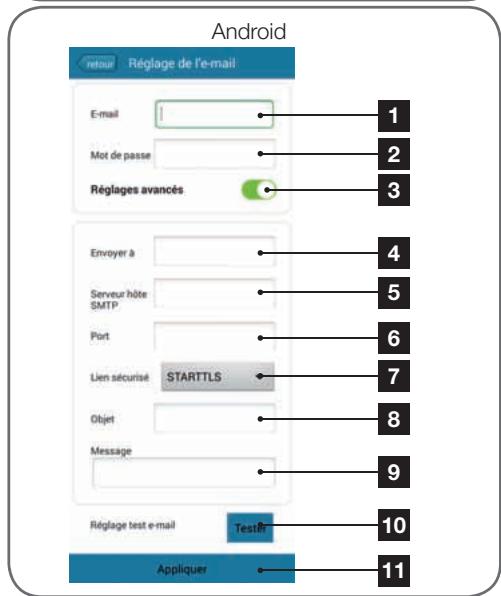

D - CONFIGURATION

2	Mot de passer : Le mot de passer de connexion qui correspond à adressenvoi@gmail. com dans notre exemple
3	Réglages avancés
4	Envoyer à : Renseignez ici l'adresse qui va receivevoir les alertes. Dans notre exemple : [e-mail]
5	Serveur SMTP : dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail,smtpgmail.com
6	Port serveur : dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail, 587
7	Type de cryptage : sécurité lors de la connexion, liée au fournisseur de mail. Dans notre exemple avec gmail, STARTTLS
8	Sujet : sujet du mail d'alerte
9	Message : corps du mail
10	Test : vous permet de simuler une ALERTe, déclencher l'envoi d'un mail et contrôler la bonne configuration de votreamera.
11	Save / Appliquer : pour enregistrer la configuration

Remarque: peu importe le fournisseur de mails du destinataire, c'est celui de l'expéditeur qui détermine ce qui doit être entrez. Attention en revanche à vérifier que les alertes ne sont pas considérées comme « courrier indésirable » dans la boîte du destinataire.

Attention: certains fournisseur mail ne vont pas accepter que laamera envoie des notifications sans autorisation de votre part. Consultez les paramètres de sécurité de votre boite mail pour plus de détails.

Information : Il est inutilde contacter notre assistance technique pour ces réglages,ils dépendent de votre boite mail. Pour plus de renseignements veuilles contacter votre fournisseur d'E-mail.

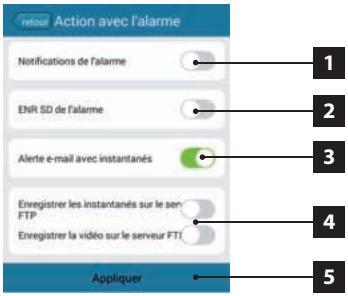

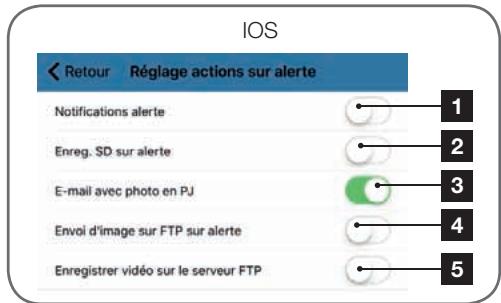

Une fois cette configuration terminée, votreamera sait envoyer des mails. Il faut maintainant lui expliquer quand le faire, dans le menu « Action avec alarme » ou « Réglage actions sur alerte » dans la configuration de laamera :

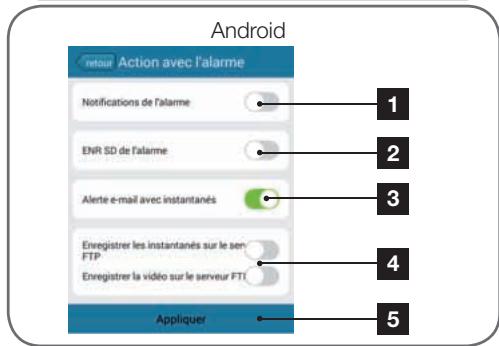

1	Notification dans l'appli en cas d'une alerte : tout apparéil sur lequel laamera a été enregistrée dans l'appli Aviwatch sera notification en cas de mouvement (l'appli doit fonctionner en arrêt-plan sur la tablette ou le smartphone)
2	Enregistrement sur SD : si une carte microSD a été insérée dans laamera, toute alerte déclenché l'enregistrement d'une dette sur cette dernière. La dette est consultable à distance (voir ci-après)
3	E-mail avec photo en piece jointe : si la configuration mail a été effectuee (voir paragraphe précédent), un mail sera émis lors d'une détction de mouvement
4	Options liées au FTP, non abordées ici
5	Cliquez sur « Appliquer » pour sauvegarder votre configuration, ou « retard » sur iOS

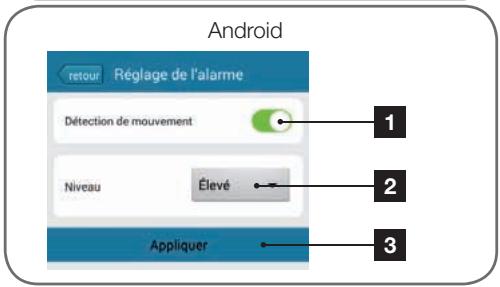

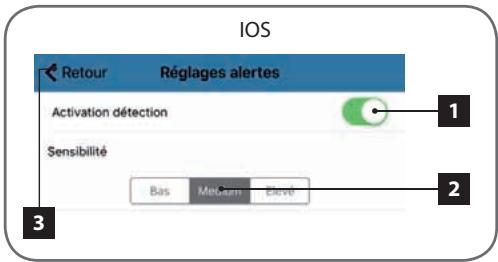

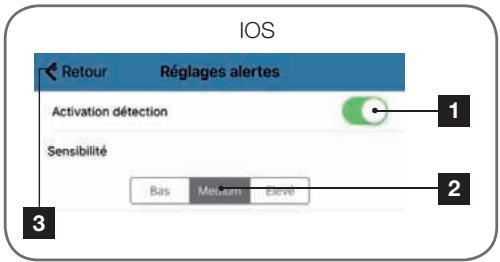

Une fois cette configuration terminée, il ne vous reste plus qu'a activer la détction de mouvement dans le menu « Réglages alertes » :

1	Activez ici la détction de mouvement
2	Réglez ici la sensibilité de la détction de mouvement. En haute sensibilité le moindre mouvement déclenchera l'alerte, en basse sensibilité, seuils les mouvements importants à l'écran déclancheront l'alerte
3	Cliquez sur « Appliquer » pour sauvegarder votre configuration, ou « retour » sur iOS

La configuration est terminée. Par la suite, tout mouvement devant laamera provoquera l'envoi d'un mail d'alerte, une notification dans l'appli Aviwatch, et/ou un enregistrement sur carte mémoire en fonction de vos réglages.

E - UTILISATION

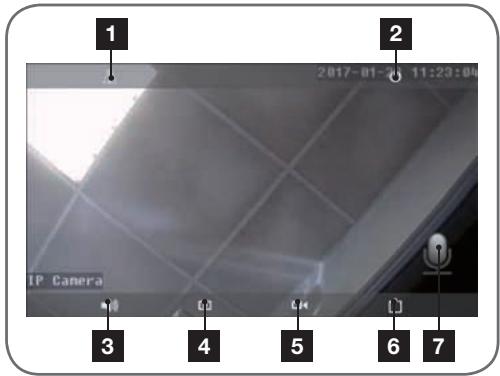

1 -VIDEO EN DIRECT

Depuis la liste des caméras, cliquez sur l'image à gauche du nom de votreamera pour afficher l'image en direct :

1	Retournement/renversement de l'image
2	Retour à la liste des caméras
3	Active l'écoute à distance
4	Prise d'une photo et stockage sur le smartphone ou la tablette
5	Prise d'une réserve et stockage sur le smartphone ou la tablette
6	Sélection de la qualité de l'image (util en cas de connexion réseau ou mobile médiocre): 2 réglages distincts sont accessibles
7	Active la transmission de la voix vers la camera (uniquement visible après l'appui sur le « 3»)

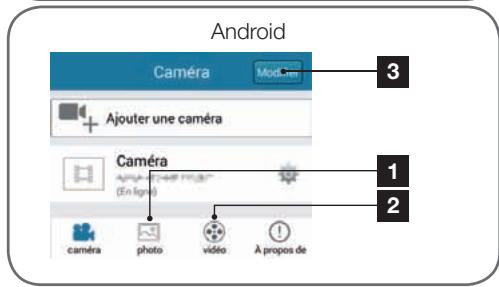

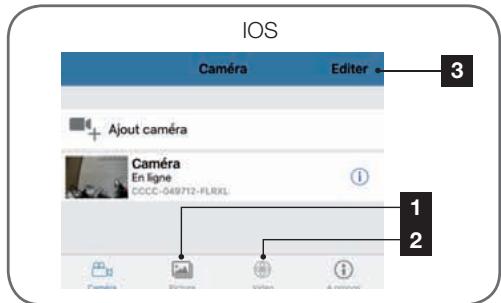

2 - LECTURE DES PHOTOS ET VIDEOS PRISES PAR LA CAMERA

Depuis la liste des caméras, vous avez accès aux photos prises de laamera et stockées dans le smartphone ou la tablette, aux videos stockées dans le smartphone ou la tablette, et aux videos stockées dans la carte microSD (non fournie) de laamera.

Suite à une alerte, si vous avez activé l'enregistrement sur carte mémoire vous pouvez ainsi consulter l'enregistrement montrant la détction.

1	Consultation des photos prises par la camera et stockées dans le smartphone ou la tablette (icone « ☐ » de la vue direct de laamera).
2	Consultation des videos prises par laamera, et stockées soit dans le smartphone ou la tablette (icone « ☐ » de la vue direct de laamera, bouton « local » dans le menu Video), soit dans la carte microSD insérée dans laamera (suite à une alerte ou un enregistrement continu, bouton « en ligne dans le menu Video).
3	« Editor » / « Modifier » vous permet d'editor le nom de votre camera, ainsi que le mot de passer d'accès (en cas d'erreur) ou de supprimer laamera sous Android. Pour supprimer laamera sous iOS veuillez effectuer un balayage vers la gauche sur le nom de laamera

En cas de problème ou de perte des identifiants, laamera peut être réinitialisée à ses valeurs par défaut en appuyant 15 secondes sur la touche Reset. Une fois réinitialisée, laamera redémarre. Au bout de 30 secondes elle est disponible pour reconfiguration.

G - INFORMATIONS TECHNIQUES ET LÉGALES

1-CARACTERISTIQUES TECHNIQUES

Caméra
Alimentation	5VDC / 1A
Interface réseau sans fil	WiFi IEEE 802.11b/g/n 2.4Ghz
Capteur optique	¼" CMOS
Intensité lumineuse minimum	0 lux
Vision de nuit	Automatique (capteur crépusculaire) Portée : 10m
Optique	f:3.6mm
Touches	Une touche de réinitialisation : retour aux paramètres usine
Compression vidéo	h.264
Résolution	Flux principal : jusqu'à 1280x720 pixels Flux secondaire : jusqu'à 640x352 pixels
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Stockage	1 logement pour carte microSD jusqu'à 128Go pour stockage de vidéo avec accès à distance
Moteurs	Plage de rotation horizontale 350° Plage de rotation verticale 120°
Température d'utilisation et humidité	0°C à 40°C, 20% à 85%RH sans condensation Usage interieur exclusivement
Température de stockage et humidité	-10°C à 60°C, 0% à 90%RH sans condensation

2-GARANTIE

• Ce produit est garantie 2 ans, pieces et main d'oeuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achet durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, chocs ou accidents.
• être ouvert ou réparé par des personnes étrangères à la société Avidsen.
• Toute intervention sur l'appareil annulera la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation

de cette notice, si vous rencontres des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseilé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.

• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technician yous donna un nombre de dossier pour un retour en magasin. Sans ce nombre de dossier le magasin sera en droit de refuser l'échange du produit.

G - INFORMATIONS TECHNIQUES ET LÉGALES

Contactez les techniciens de notre service après au:

0892701369

Service 0.35 €/min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

Malgré le sole apporté à la conception et fabrication de votre produit, si ce dernier nécessite un return en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante :

http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pieces détachées sur ce produit pendant la période de garantie contractuelle.

5 - DÉCLARATION DE CONFORMITE

A la directive R&TTE

Avidsen déclare que l'équipement désigné cédessous :

Caméra IP WiFi interieur 720P 123382

Est conforme à la directive RED et que sa conformité a été évaluée selon les normes applicables en viqueur:

EN 60065 :2014

EN 62479 :2010

EN301 489-1 V2.1.0 :2016-04

EN 301 489-17 V3.1.0 :2016-04

EN 300 328 V2.0.20 :2016-03

A Chambray les Tours le 06/02/17
Alexandre Chaverot, président

[e-mail]

Alexandre Chaverot, Président

ES

Cámara IP WiFi giratoria interior 720P

ref. 123382

720p

2,4 GHz

Not included)

Available on the

App Store

Free available on

Google Play

ÍNDICE

Pour en savoir plus :www.quefairedemesdechets.fr

B - DESCRIPCION DEL PRODUCTO

1 - CONTENIDO DEL KIT

Descargue e instale en su téléphone inteligente o

A partir da lista de camaras, clique no ici

"Action avec alarme" (Ação com alarme) ou

Retour Réglage actions sur alerte

E-mail avec photo en PJ

Envoi d'imag sur FTP sur alerte

Enregistrer video sur le serveur FTP

IOS

Android

Android

1

2

3

4

5

EiDonoioiOn oTnv εφapuoyn oTnv πeipTTwoi EiDonoioiOnc;KaTe OuaKeun oTnv onoia Exei Eyypaoge i n kαμερa oTnv εφapuoyn Aviwatch Evnepwvetai oπe πeipTwn kivnoc (n εφapuoynpεnei va λεitoupyei oTo unObaθpo oTo tablet n to smartphone)
Eyyapn oé kapta SD: eav exei tonoetnthetai kaptamicroSD otnv kapepa, kaote iolooinon evpyonoie tnv kataypqn evoc bivteo oe autn. To bivteo mnopeia v npoBthoiKaai oe anopakpuevn then (bI. napakatw)
E-mail με συνημενν φωτογραία: εὰν ἐχει ἔραμοστείη διαμόρφωνη (βλ. προγούμενν παράραφο) ενα ηλεκτρονικό μήνυμα θα τολεί με τήν ανίχνευοῦ κύνης
Oi eioyec nou oxeticovtae to diakoiotn FTP, 6v kauniovtae auto to onueio
Kavte KIAK OTNV «Epaapoyn» Yia va aioθkeuεTe TNI diαópφωon oac n oTo «Eπiotpoφn» OE iOS

Molc oloknpwei n diaopwpon, to movo Tnou npenei va kavete evai va evepyoioinote Tnv avixveun kivnonc oTo mevo « Puroic Edoonoioev»:

1

Eevpyoioiote 8dow nvyavxveuon kivnonc

2
