MODE D'EMPLOI 400WC SORIA AVIDSEN
Produisez vous-meme votre energie
Notice d'installation
Ref. 127100
Merci d'avoir acheté une station solaire Soria Avidsen.
Avant de commenceraire installation, youe nece informer vrie gestionnaire de reseau de distribution Enedis via le formulaire CACSI (Convention d'autoconsommation sans injection pour une installation de production d'electricite). Ce formulaire est disponible sur le site service-public.fr et est a remetre a voitre gestionnaire de reseau de distribution (https://www.service-public.fr/particuliers/vosdroits/R49476).
Attention à ne pas confondre le gestionnaire du réseau de distribution (Enedis, distributeur principal en France) qui distribue l'énergie et le fournisseur d'énergie chez qui vous achetez l'électricité.
Aucune demande d'autorisation à votre mairie n'est nécessaire pour l'installation au sol de cette station solaire
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Soria
031

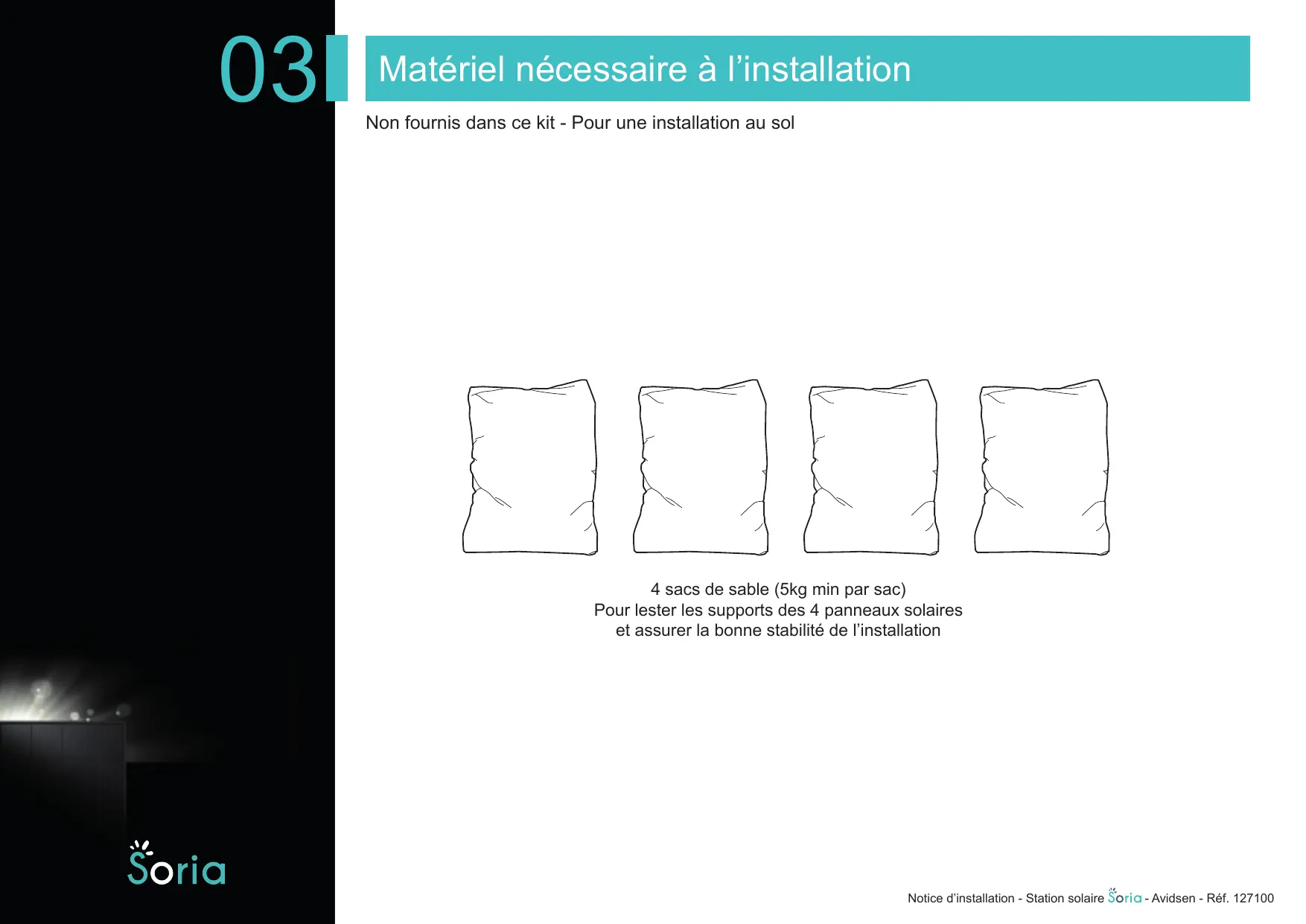

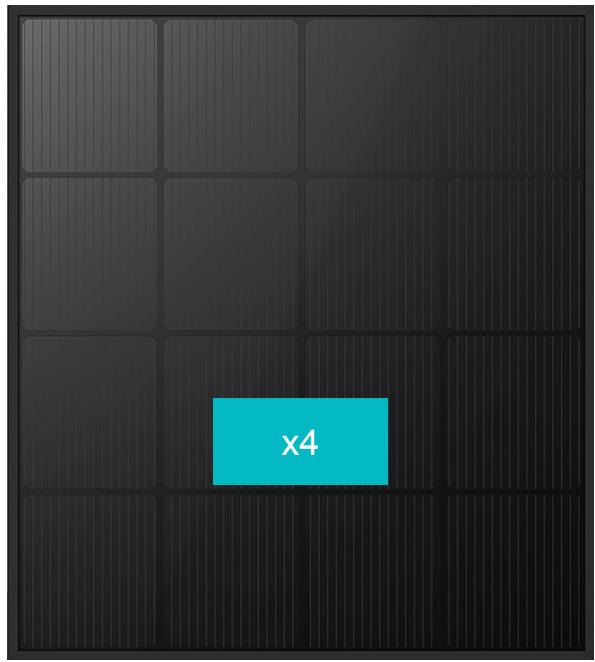

Matériel nécessaire à l'installation
Non fournis dans ce kit - Pour une installation au sol
4 sacs de sable (5kg min par sac)
Pour lester les supports des 4 panneaux solaires et assurer la bonne stabilité de l'installation
04

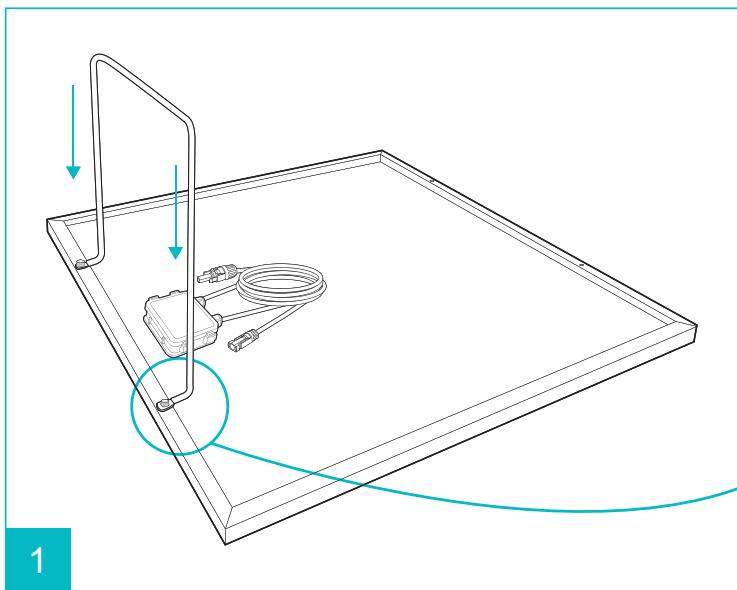

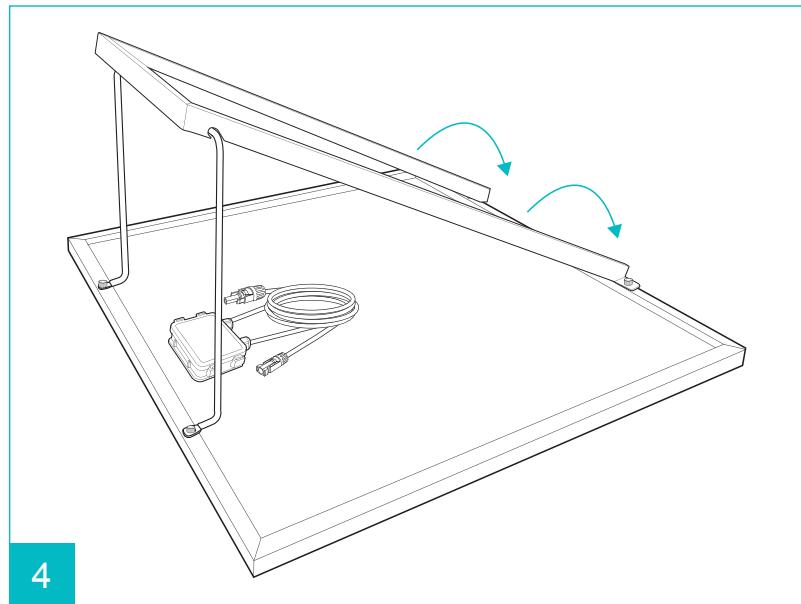

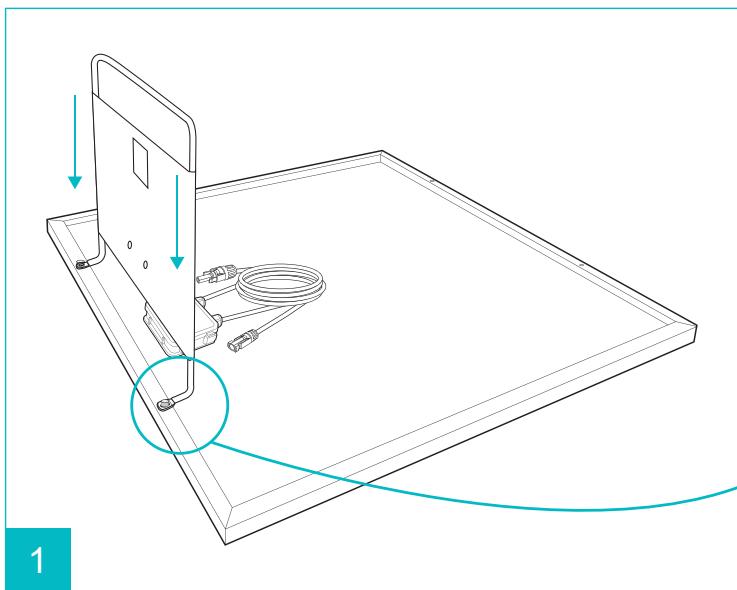

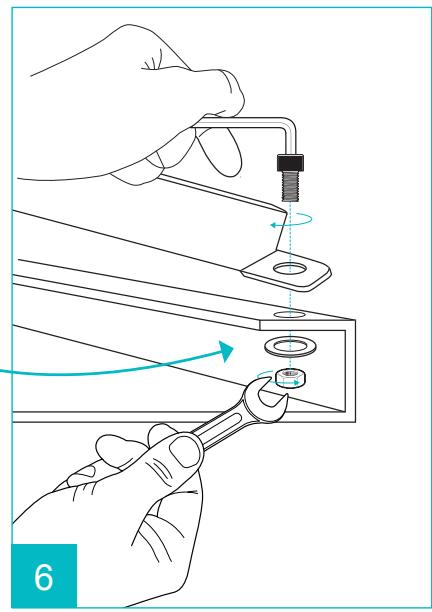

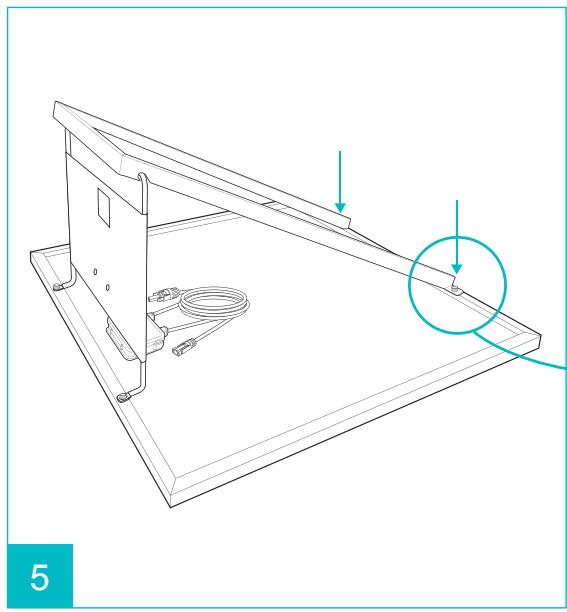

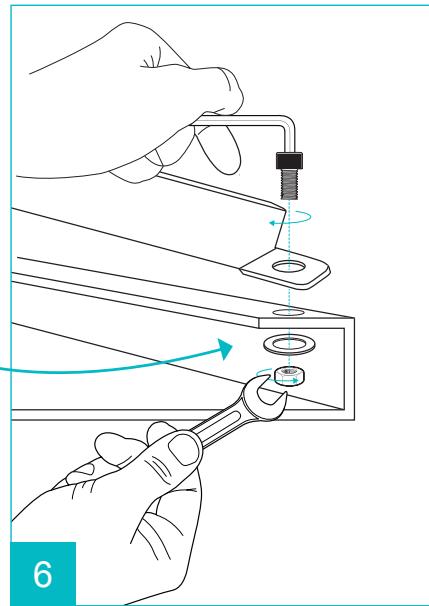

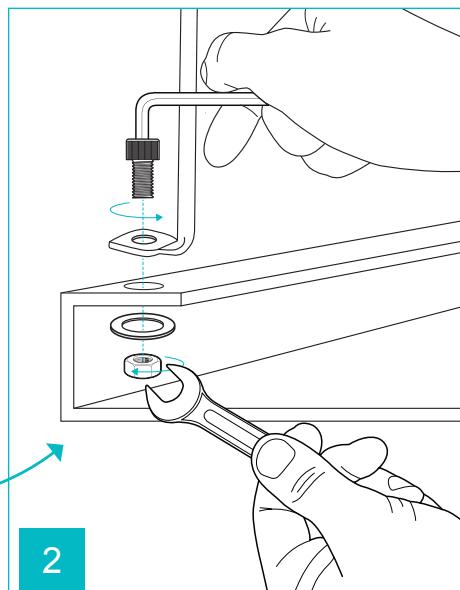

Assemblage des panneaux solaires
Manipuler les panneaux solaires avec précaution.
Placer un carton ou une couverture sous le panneau avant d'assembler les éléments.

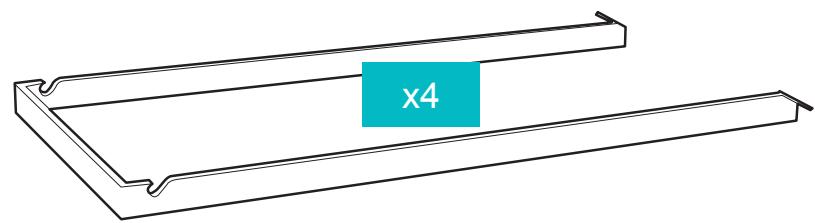

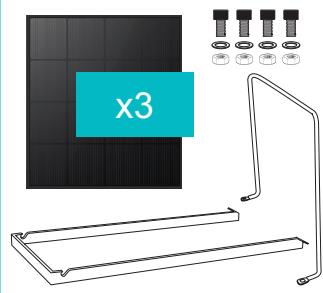

Éléments à assembler
Outils nécessaires
04

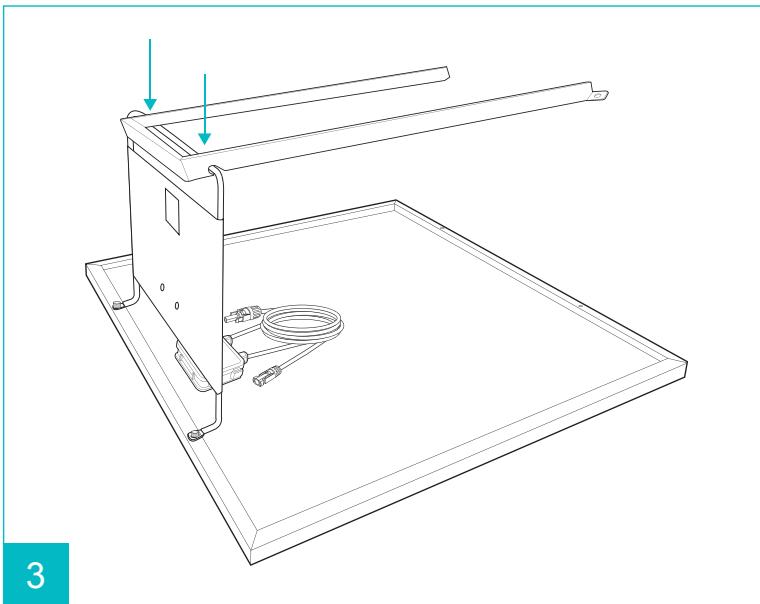

Assemblage des panneaux solaires

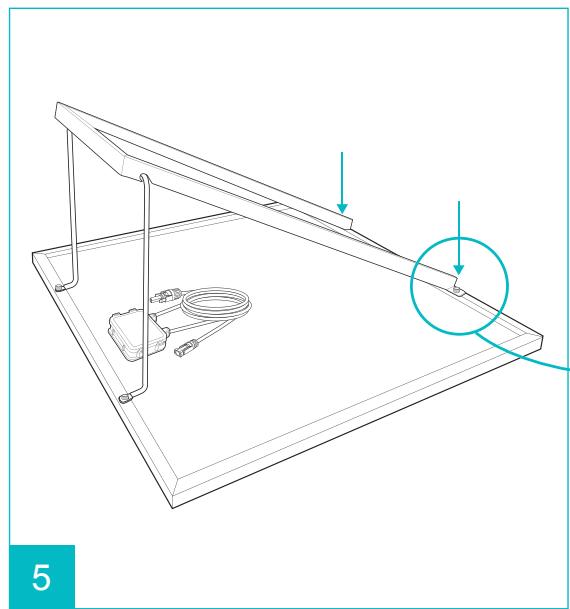

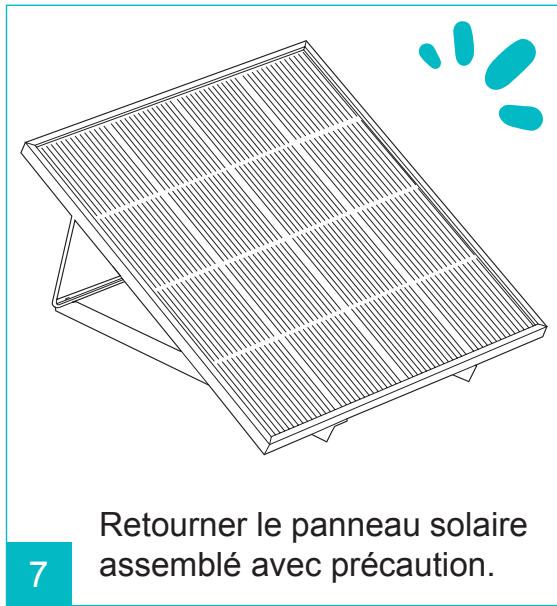

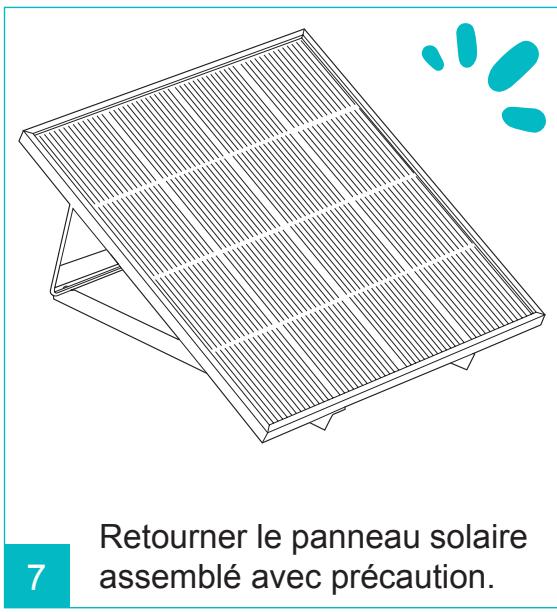

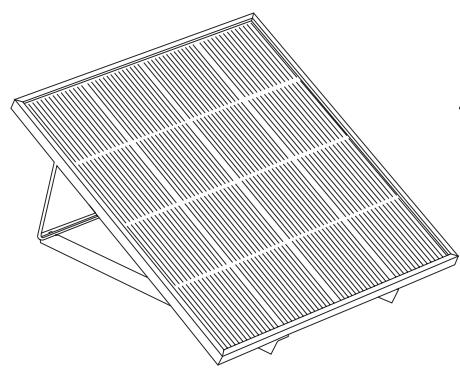

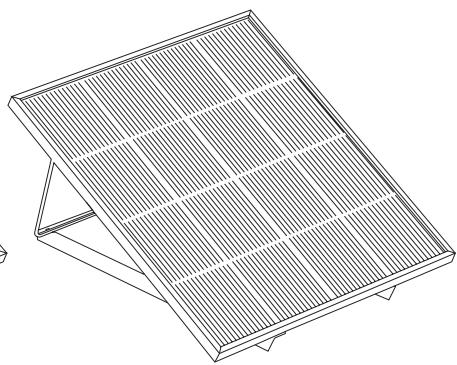

L'assemblage du panneau solaire est terminé.
Répéter cet assemblage pour 3 panneaux solaires.
04

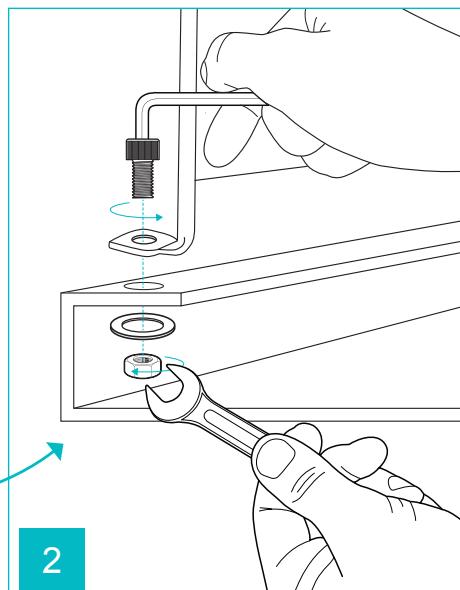

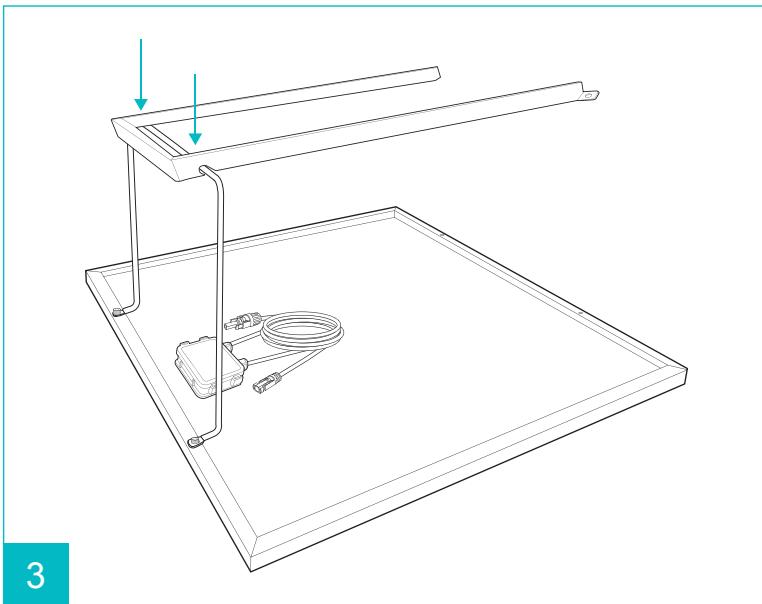

Assemblage des panneaux solaires
Manipuler les panneaux solaires avec précaution.
Placer un carton ou une couverture sous le panneau avant d'assembler les éléments.
C'est sur ce panneau solaire que viendra se fixer l'onduleur.

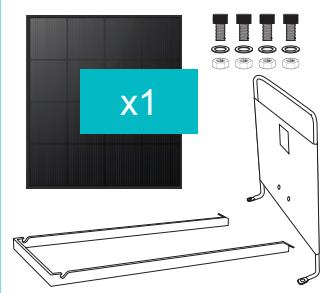

Éléments à assembler
Outils nécessaires

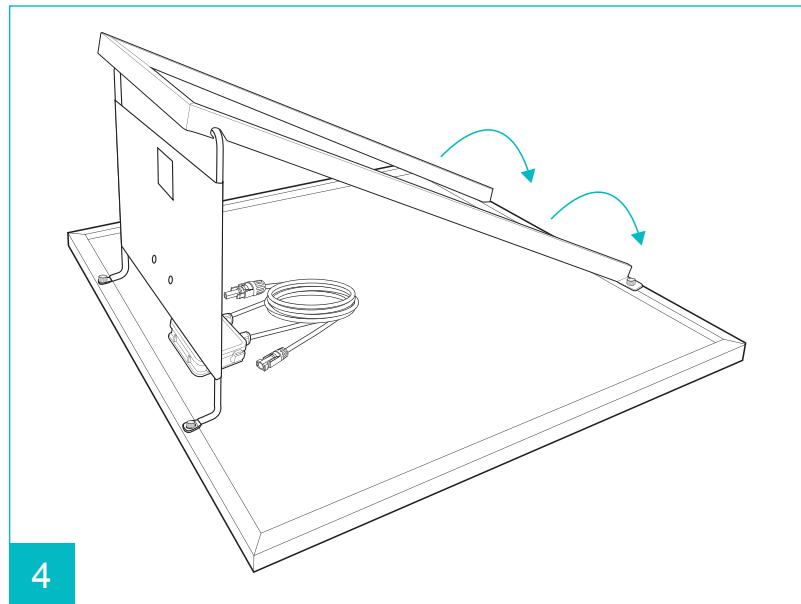

Assemblage des panneaux solaires
L'assemblage du panneau solaire avec la plaque pour l'onduleur est terminé.
05

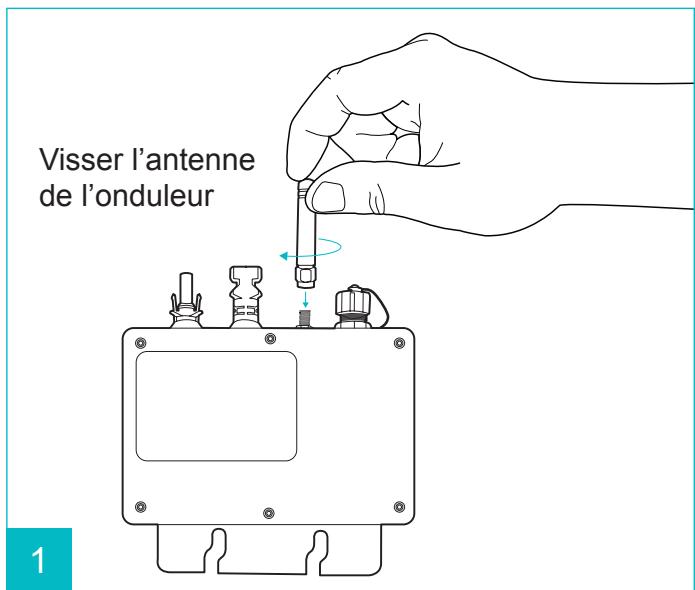

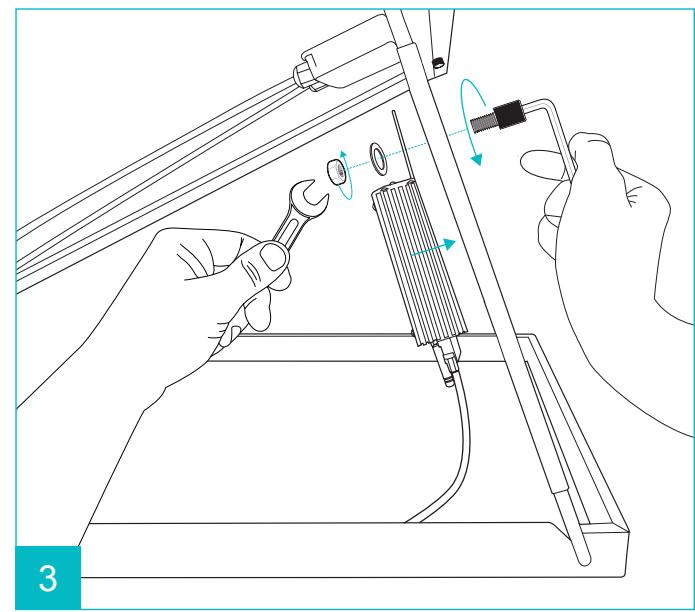

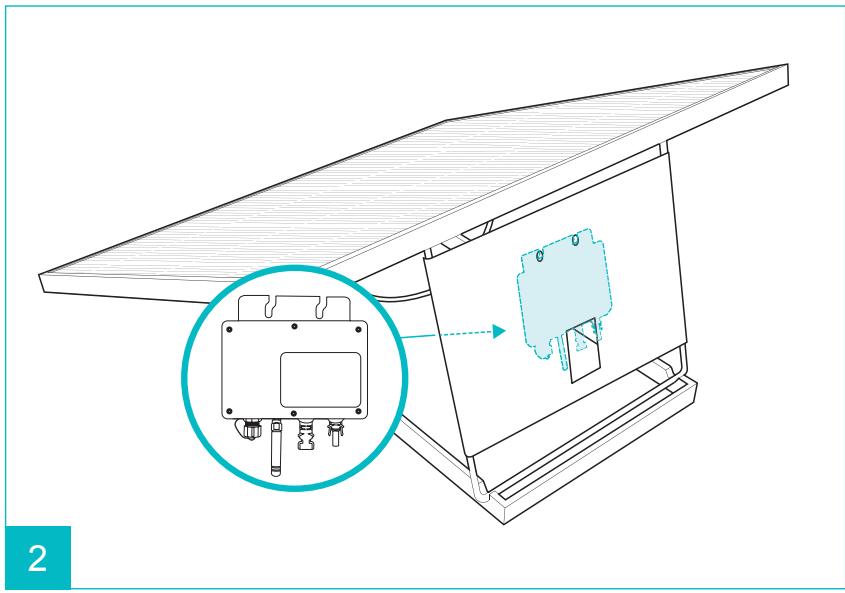

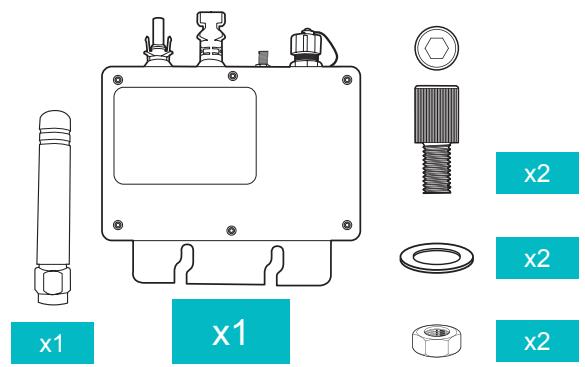

Installation de l'onduleur

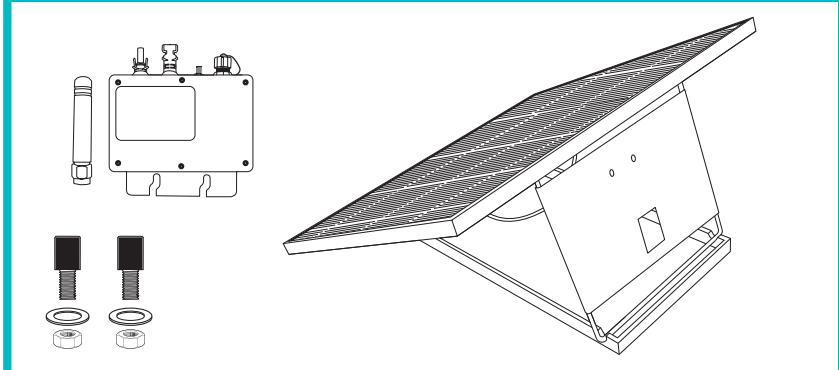

Éléments à assembler
Outils nécessaires
Si vous installez vos panneaux au sol, rendez vous à la page suivante.
Si vous installez vos panneaux au mur, rendez vous directement au chapitre 7 (kit mural en option).
Si vous installez vos panneaux sur un balloon, rendez vous au chapitre 8 (kit balloon en option).
Une fois les 4 panneaux solaires assemblés, si vous optez pour une installation au sol, il faut les positionner alignés côte à côte, sur le sol (pelouse, terrasse...) à l'emplacement définitif souhaité.

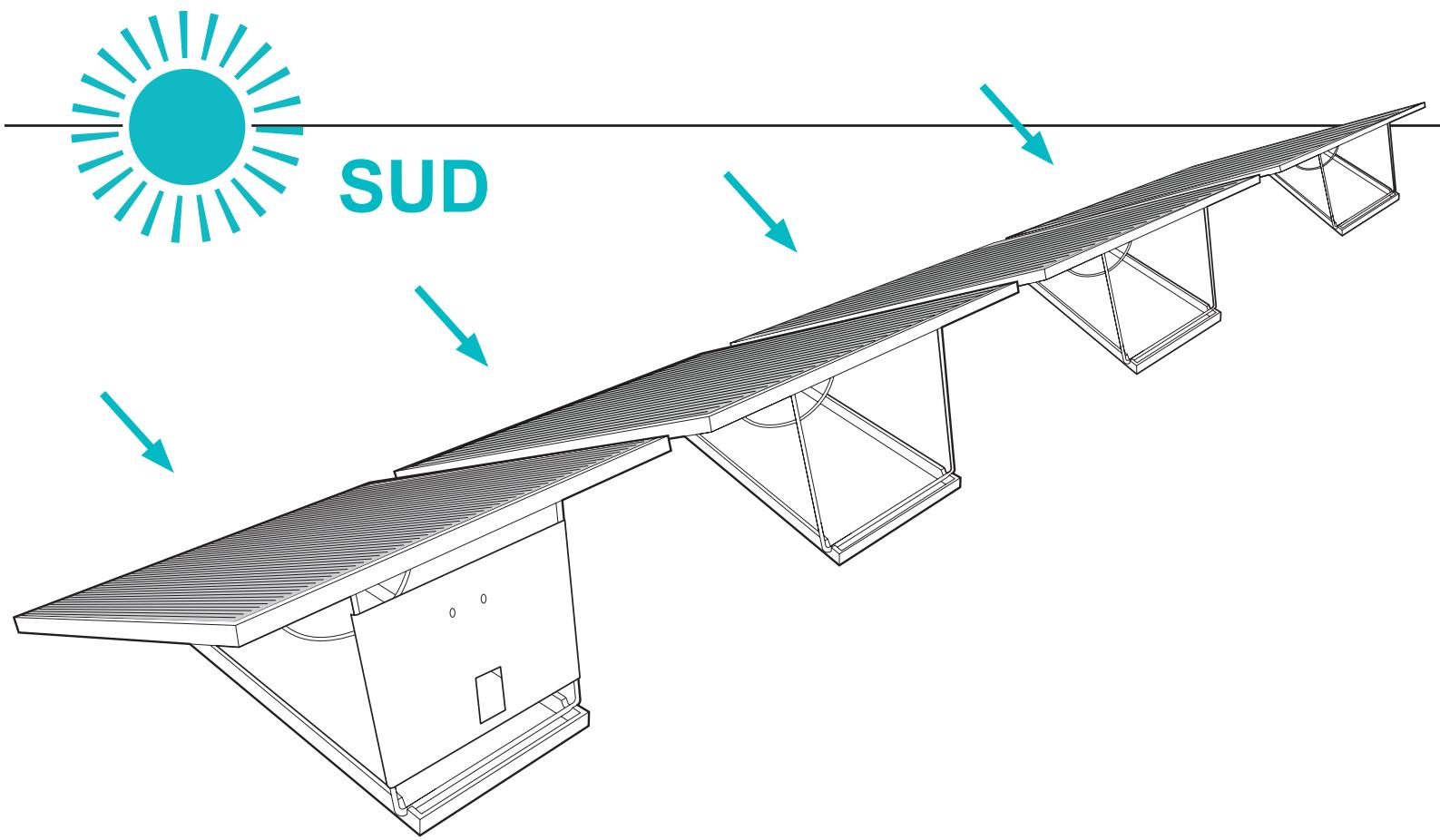

La station solaire Soria Avidsen doit être orientée idéalement au sud, sinon sud-est ou sud-oust. Choiser un espace ensoleillé du matin au soir, sans ombre, pour optimiser le rendement de la station.
Note :
Les 4 panneaux solaires doivent etre orientes exactement dans la meme direction. Rendez vous au chapitre 9 pour effectuer les branchements.
061

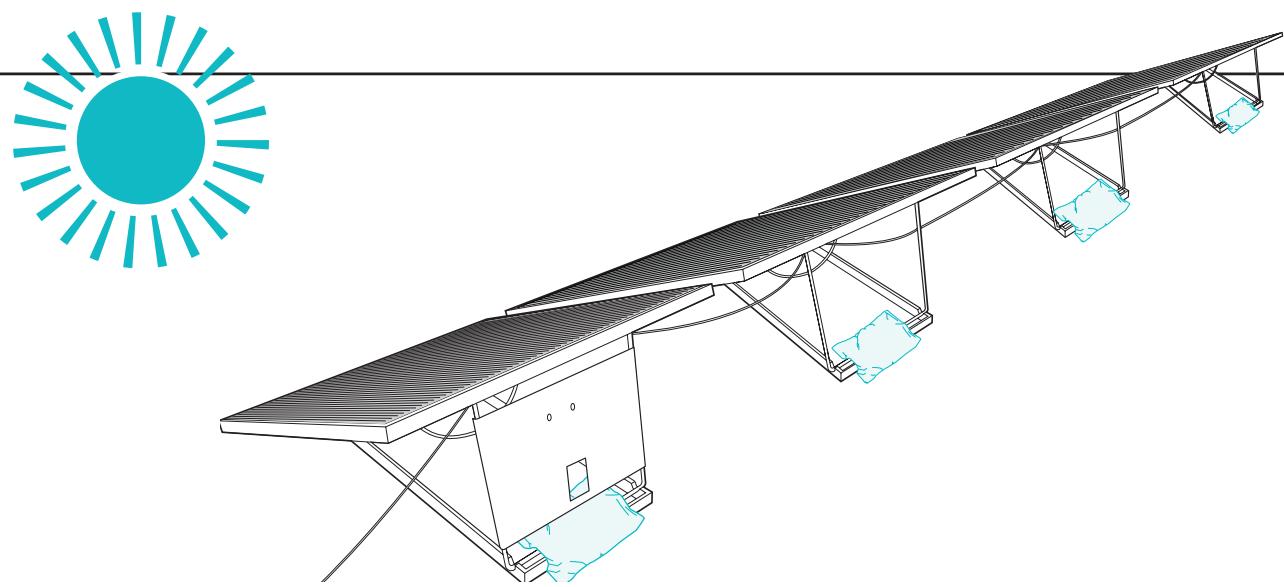

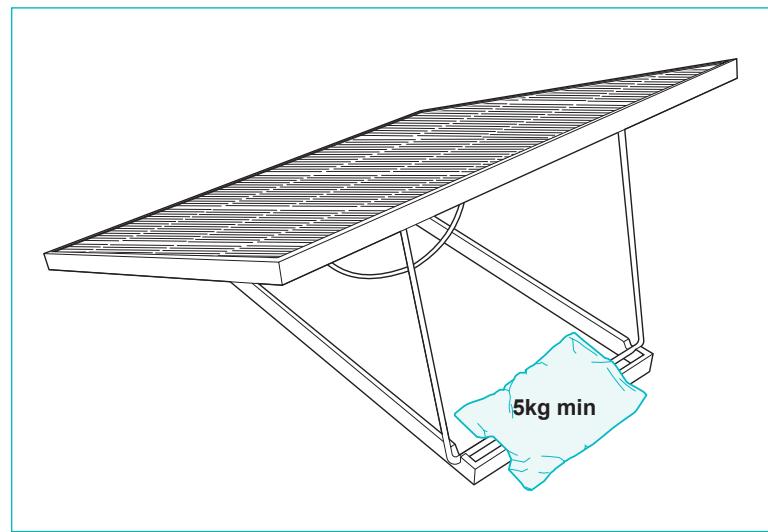

Installation au sol

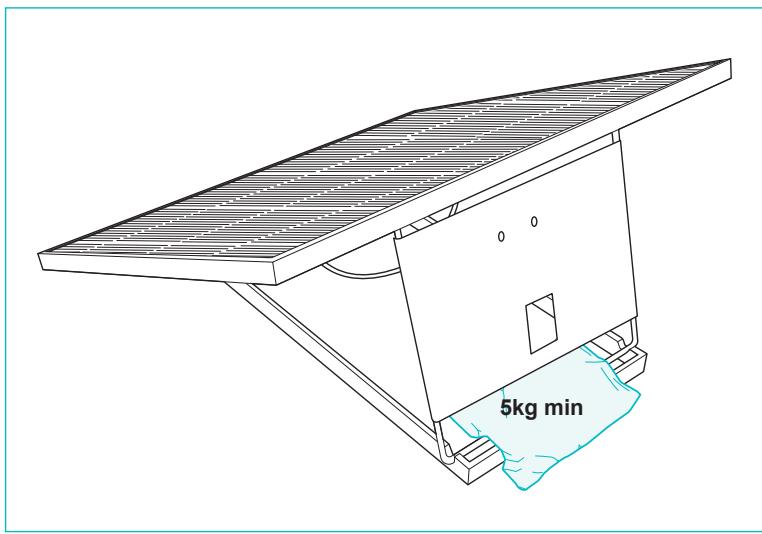

La station solaire Soria doit être lestée au sol à l'aide de sacs de sable posés sur chaque structure, à l'arrête, pour assurer sa bonne stabilité.
Note : Retirer le film transparent de protection sur les cadres des panneaux solaires.
071

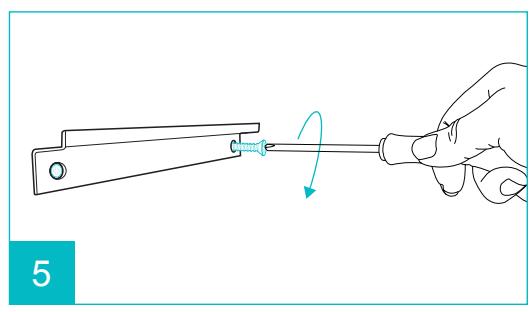

Installation au mur (kit en option, ref 127121)

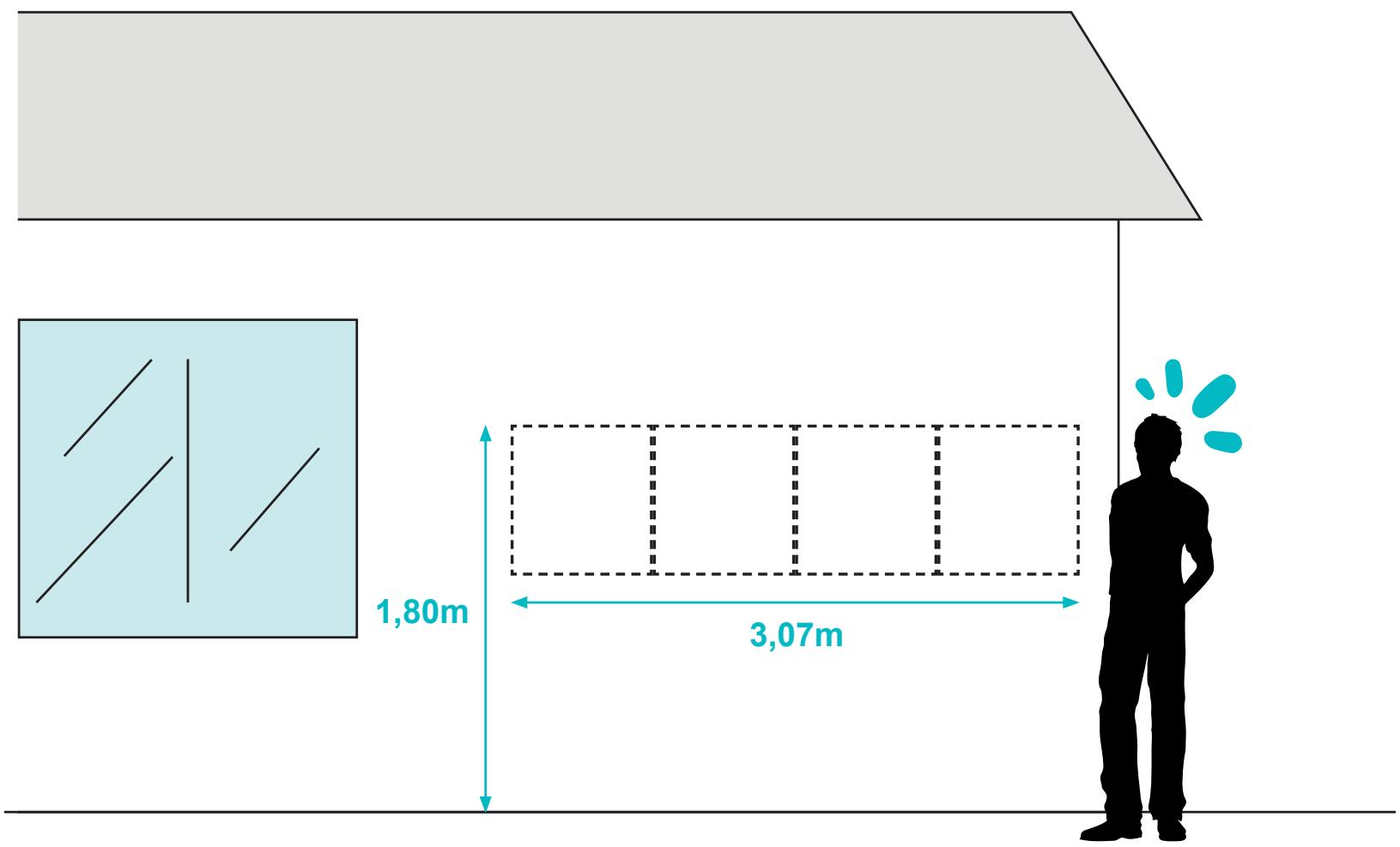

Si vous optez pour une installation au mur, il faut les positionner alignés côte à côte, sur un mur, en respectant les consignes d'installation ci après.
La station solaire Soria Avidsen doit être orientée idéalement au sud, sinon sud-est ou sud-oust. Choisir un mur ensoleillé du matin au soir, sans ombre, pour optimiser le rendement de la station.
Kit de fixation murale en option Ref. 127121
Élements à assembler

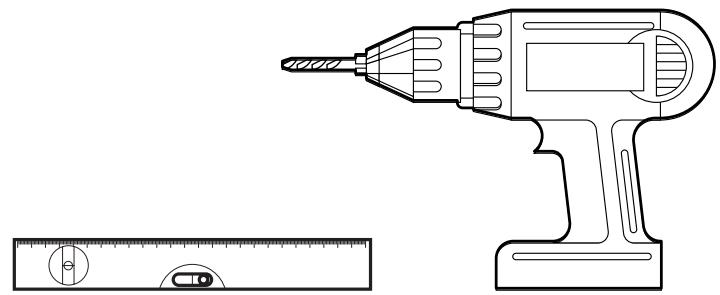

Matériel nécessaire à l'installation (non fournis)
071

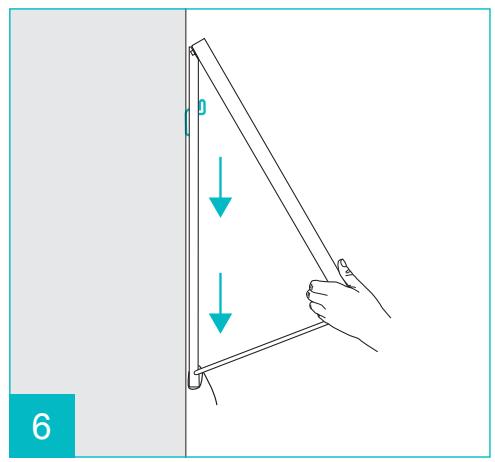

Installation au mur (kit en option, ref 127121)
Attention : avant de commencer l'installation au mur de la station solaire Soria Avidsen, assurez-vous d'avoir une largeur minimum de 3,07m. Si vous installer les panneaux à une hauteur supérieur à 1,80m, une demande en mairie peut être nécessaire.
071

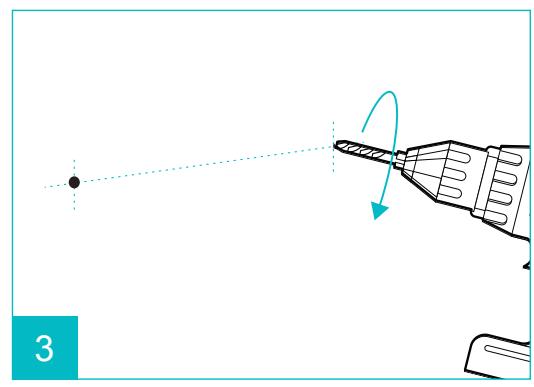

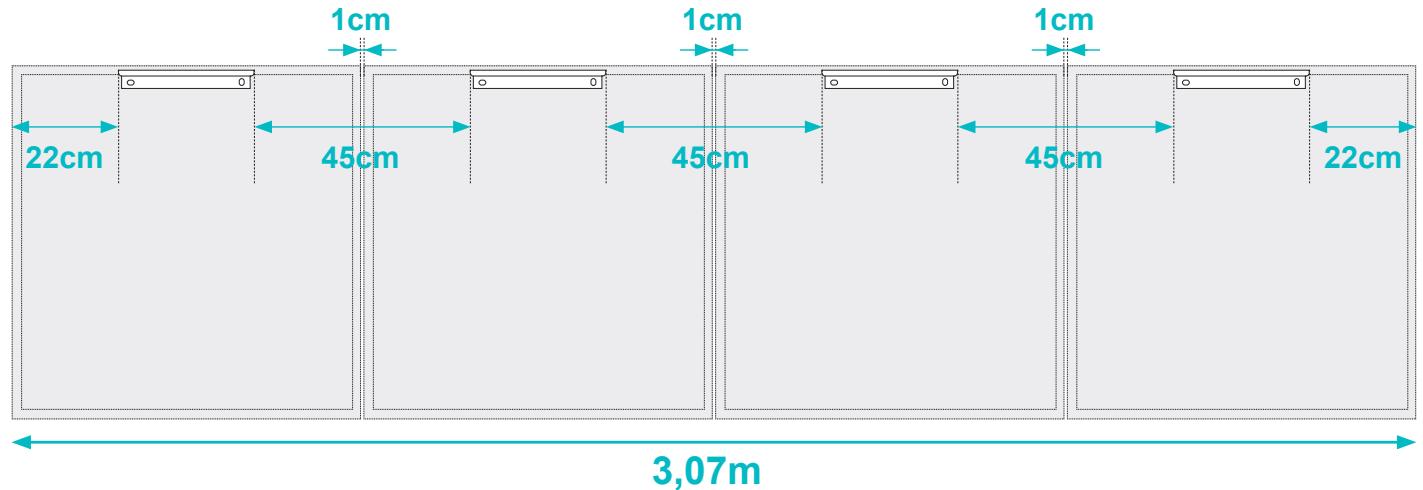

Installation au mur (kit en option, ref 127121)

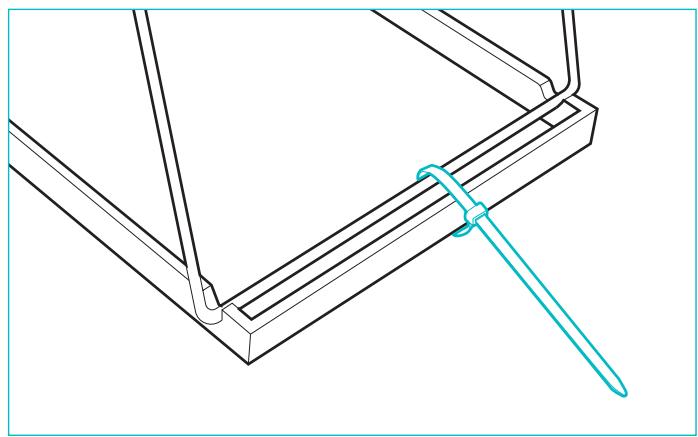

Commencez par verrouiller les supports en métal avec les colliers en plastique fournis afin de facilititer la manipulation des panneaux solaires.
Note :
Une fois les panneaux fixés au mur, vous pourrez retarder ces colliers en plastique à l'aide d'une pince coupante.

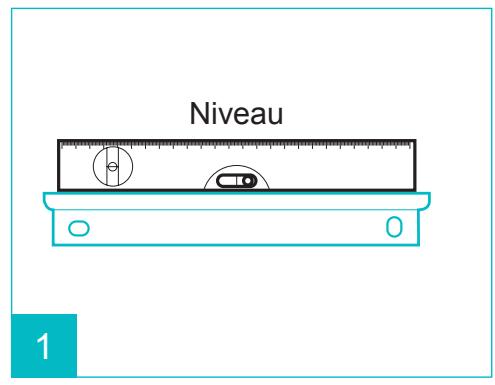

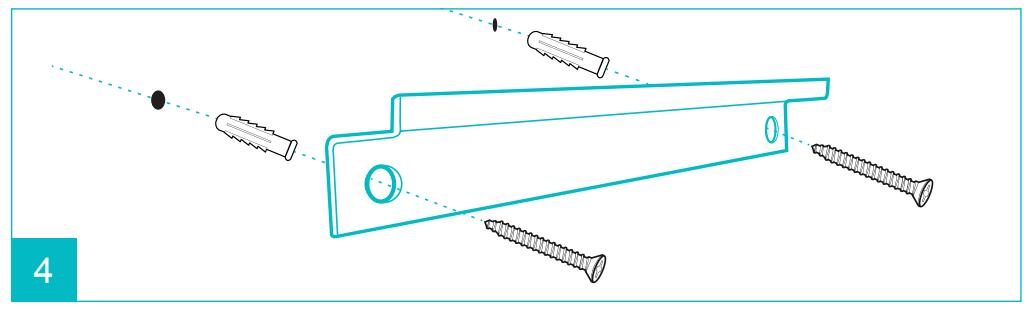

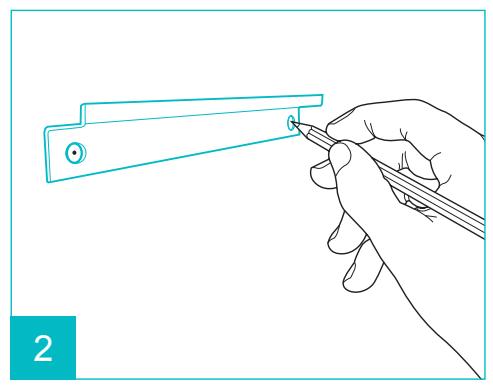

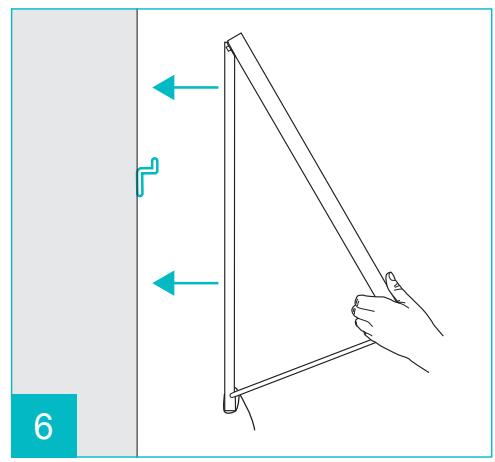

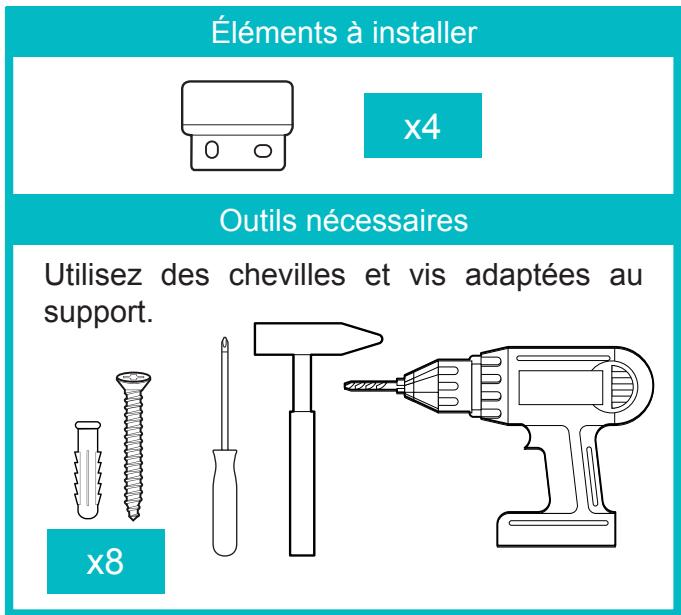

Installation de la partie haute du support mural

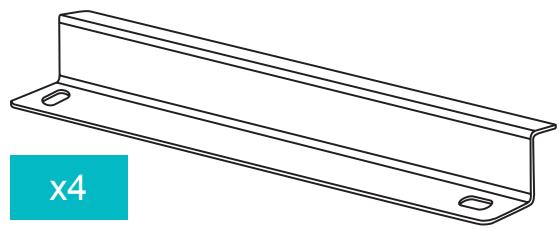

Éléments à installer
x4

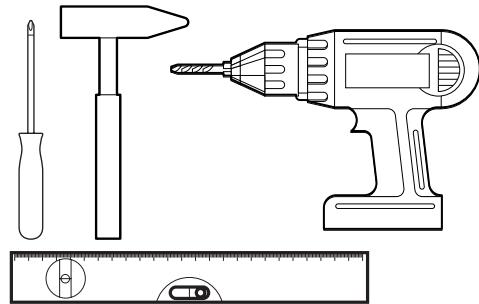

Outils nécessaires
Utilisez des chevilles et vis adaptées au support.
x8

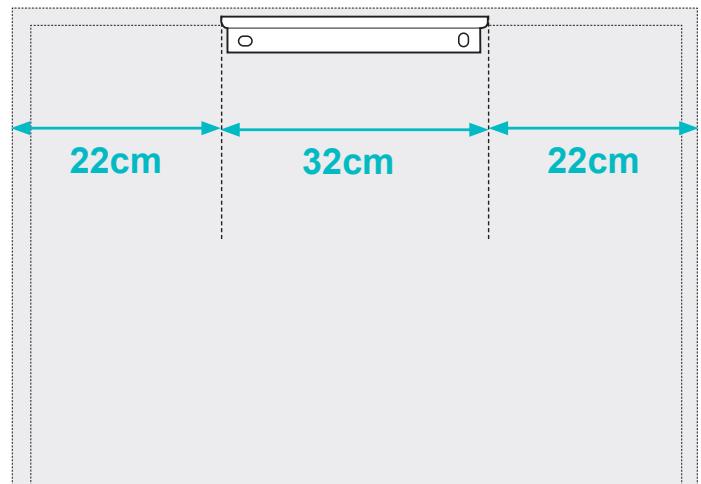

Note: La partie haute du support doit se positionner au milieu du panneau solaire
071
Installation au mur (kit en option, ref 127121)
071
Installation au mur (kit en option, ref 127121)
L'installation de la partie haute du support du panneau solaire est terminée. Répéter cette installation pour les 3 autres panneaux solaires en respectant bien une distance de 1cm entre chaque panneau.

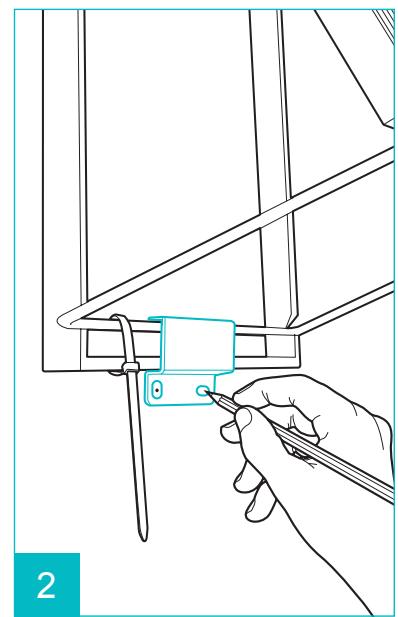

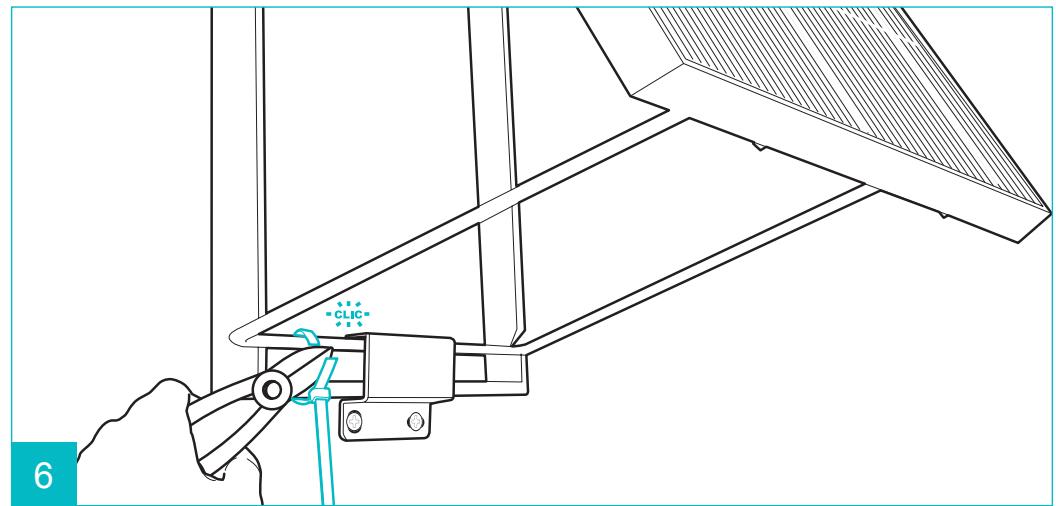

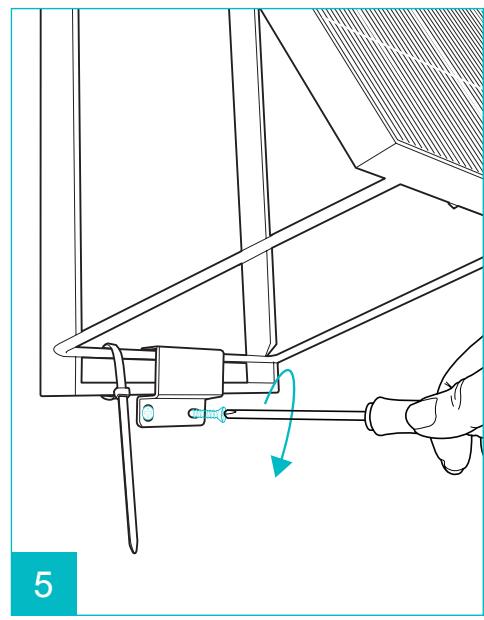

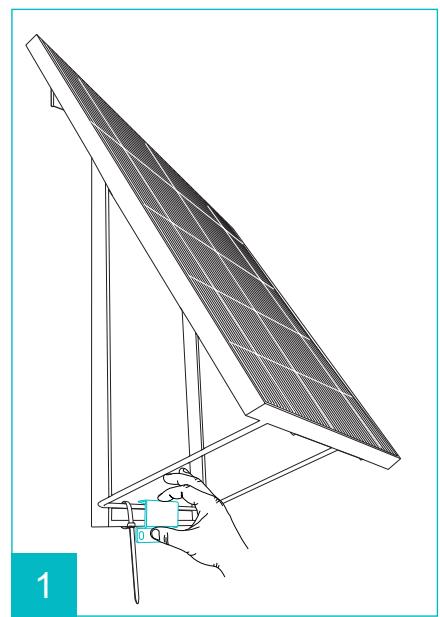

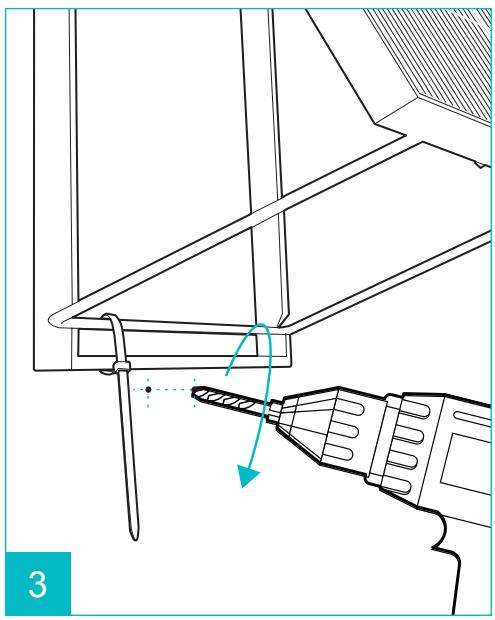

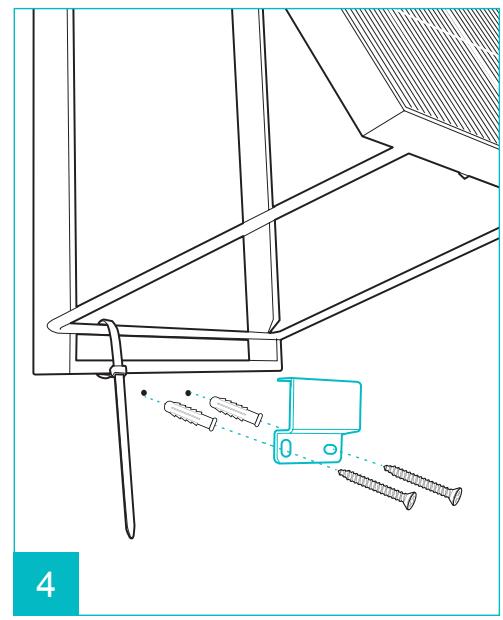

Installation de la partie BASSE du support mural (patte de verrouillage)
071
Installation au mur (kit en option, ref 127121)
Soria

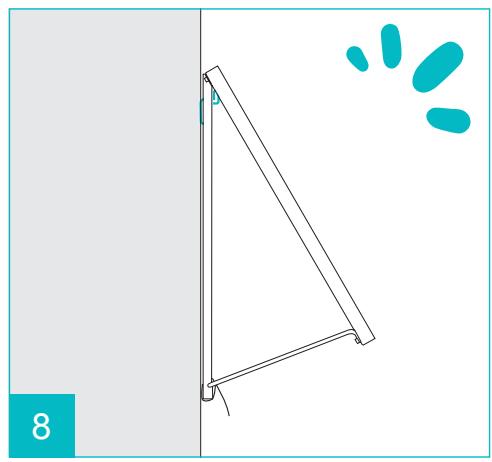

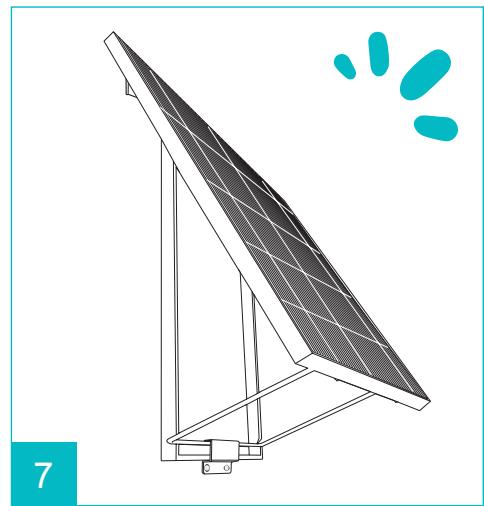

L'installation de la partie basse du support du panneau solaire est terminée. Répéter cette installation pour les 3 autres panneaux solaires.
Ensuite, l'installation murale de votre station solaire est terminée. Rendez vous au chapitre 9 pour effectuer les branchements.
081
Installation au balcony (kit en option, ref 127126)

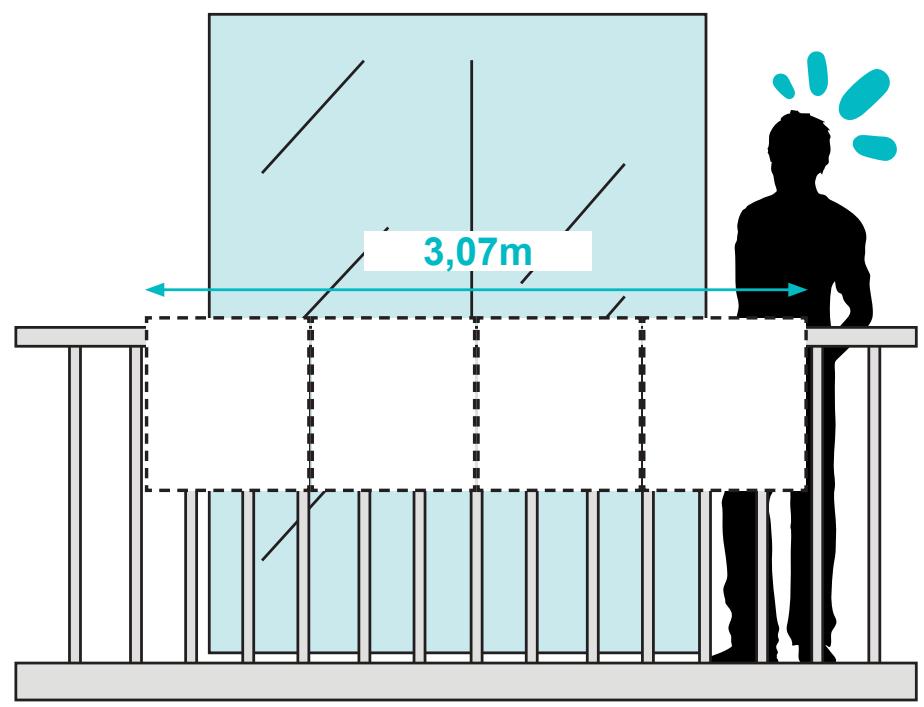

Si vous optez pour une installation au balcon, il faut les positionner alignés côte à côte, sur une rambarde, en respectant les consignes d'installation ci après.
La station solaire Soria Avidsen doit être orientée idéalement au sud, sinon sud-est ou sud-ouest, sans ombre, pour optimiser le rendement de la station.

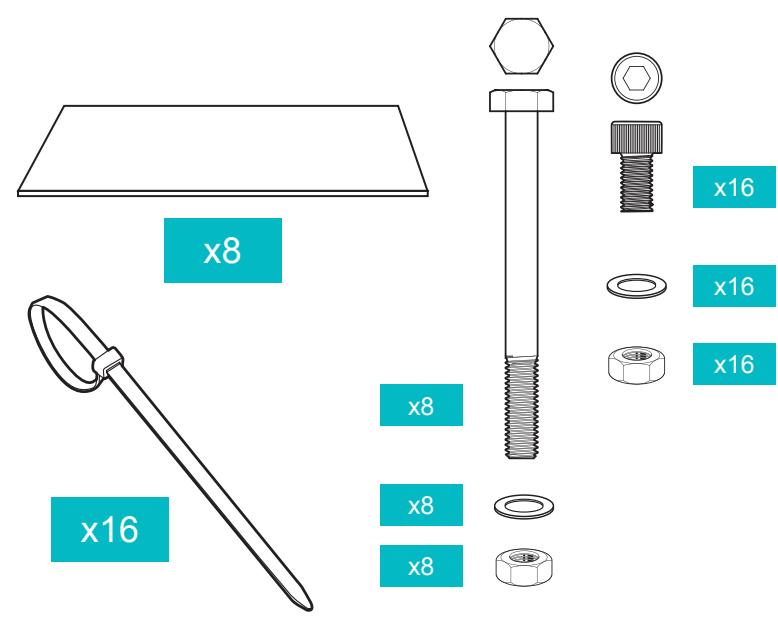

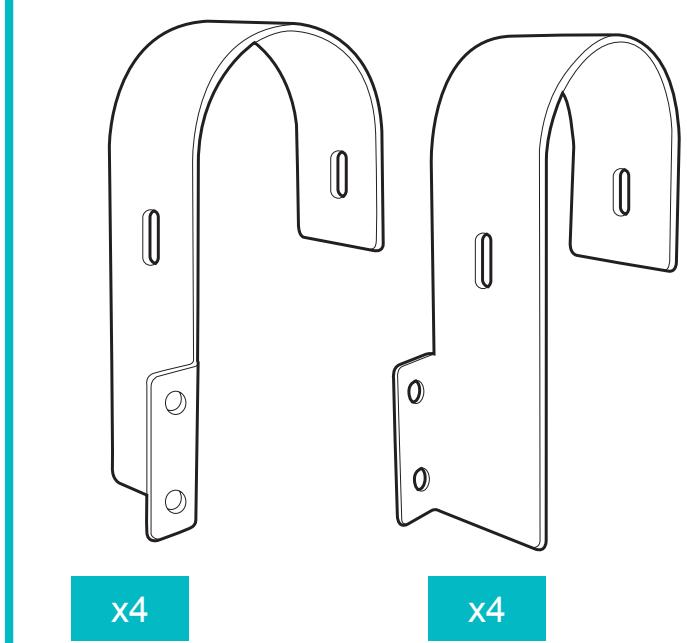

Contenu du kit de fixation balcon ref. 127126
Soria

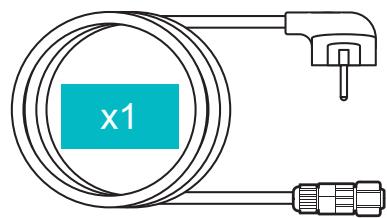

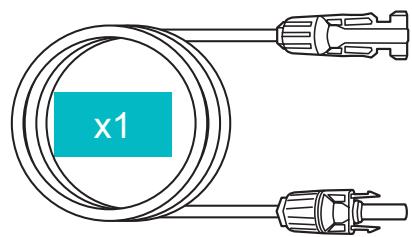

Matériel nécessaire à l'installation (fournis dans le kit de la station solaire)
Matériel nécessaire à l'installation (non fournis)
Attention: avant de commencer l'installation au balcon de la station solaire Soria Avidsen, assurez-vous d'avoir une largeur minimum de 3,07m.
Assurez-vous que la rambarde de votre balconon est capable de supporter le poids des panneaux solaires (environ 32Kg). Une demande en mairie peut être nécessaire si vous étes à plus de 1,80m ou à votre syndic de copropriété.
081
Installation au balcony (kit en option, ref 127126)
Soria

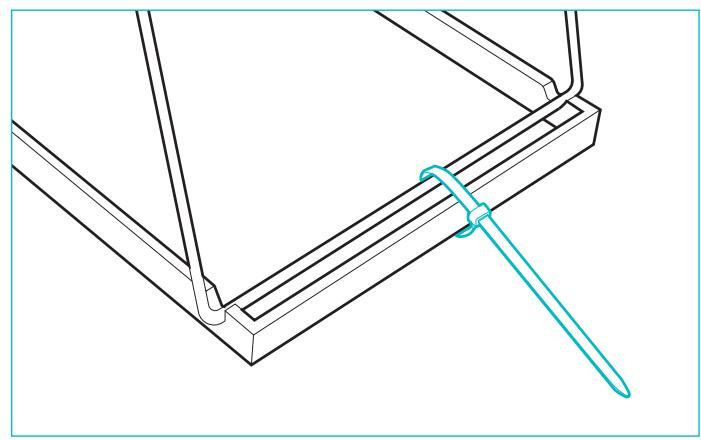

Commencez par verrouiller les supports en métal avec les colliers en plastique fournis afin de facilititer la manipulation des panneaux solaires.

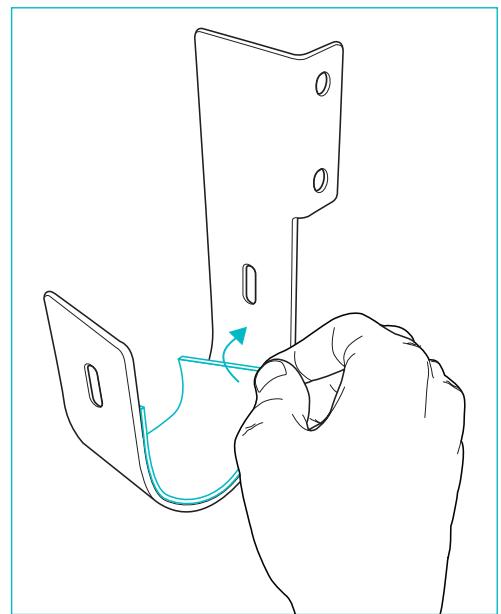

Collez la bande antidérapante à l'intérieur du crochet. Répéter cette opération pour les 7 autres supports.
Attention : il y a 4 paires de crochets. Veillez à les assembler dans le bon sens, un pour le côté droit et un pour le côté gauche du support du panneau solaire.

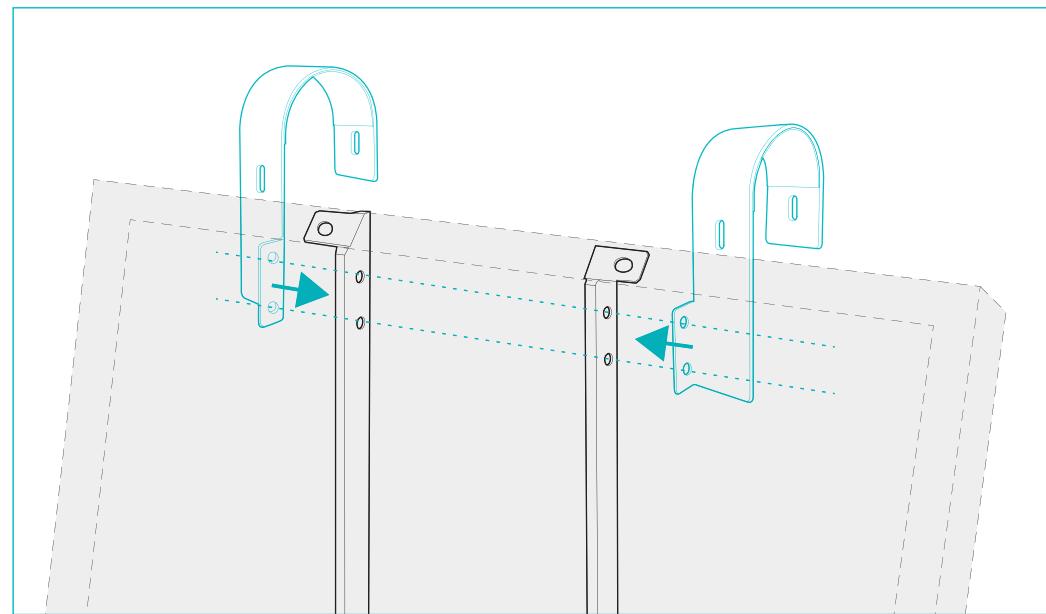

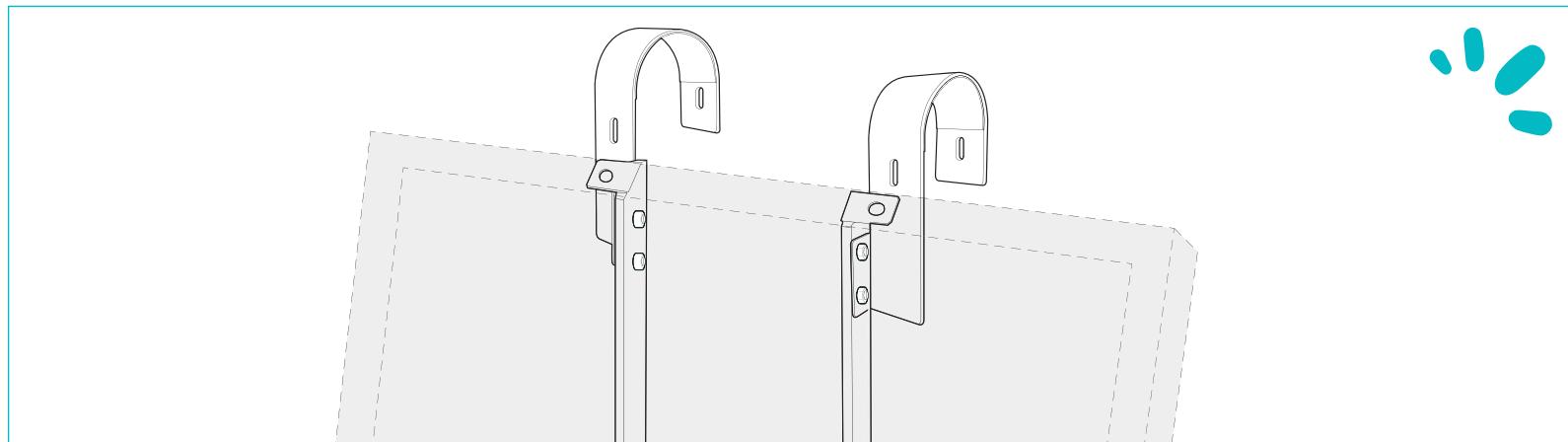

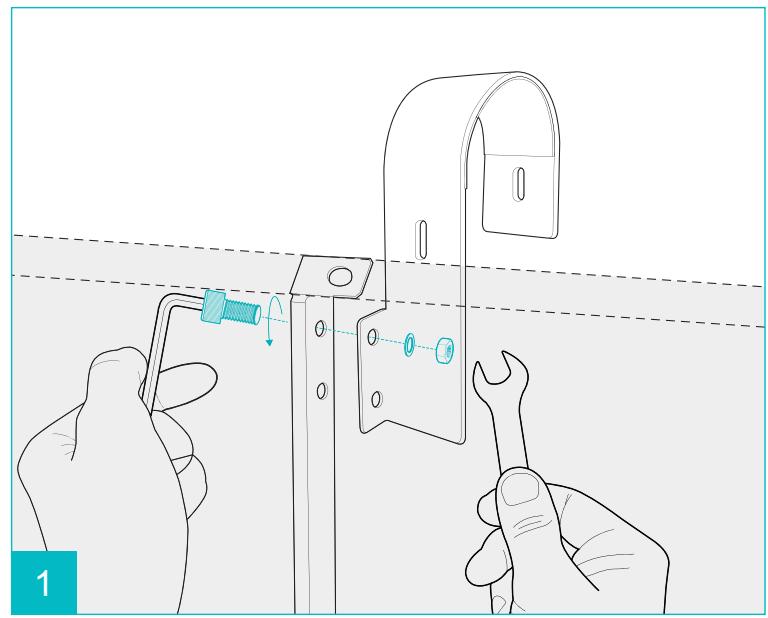

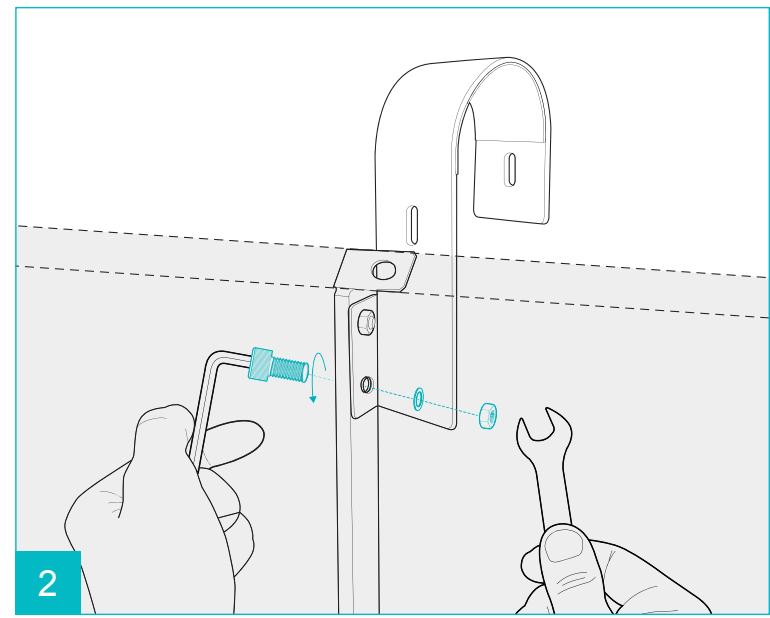

Installation des crochets sur le support du panneau solaire
Répéter cette opération pour le deuxième crochet.
Installer de la meme facon les 3 autres paires de crochets sur les autres panneaux solaires.

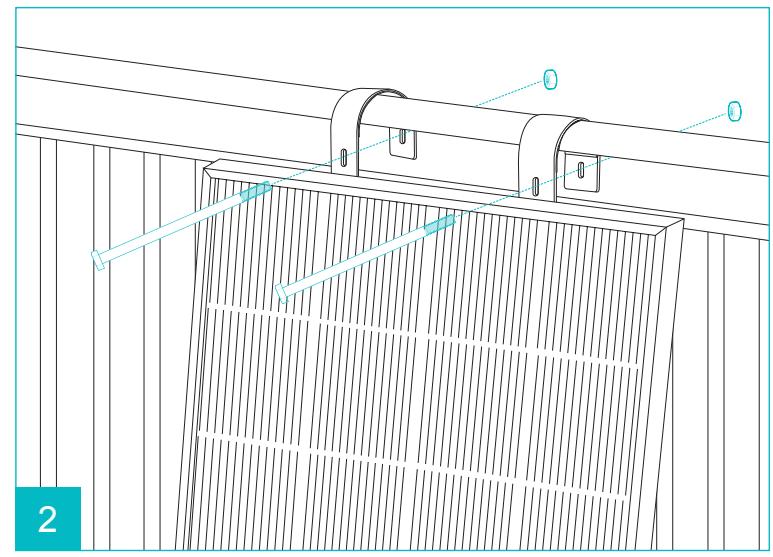

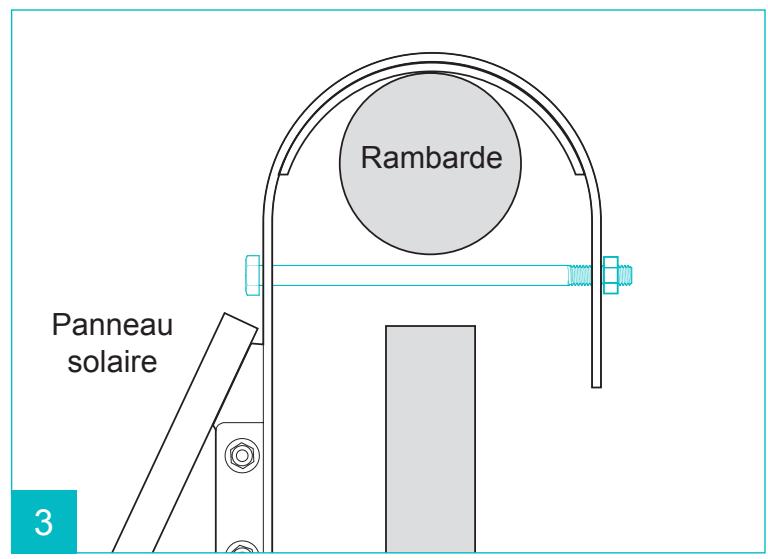

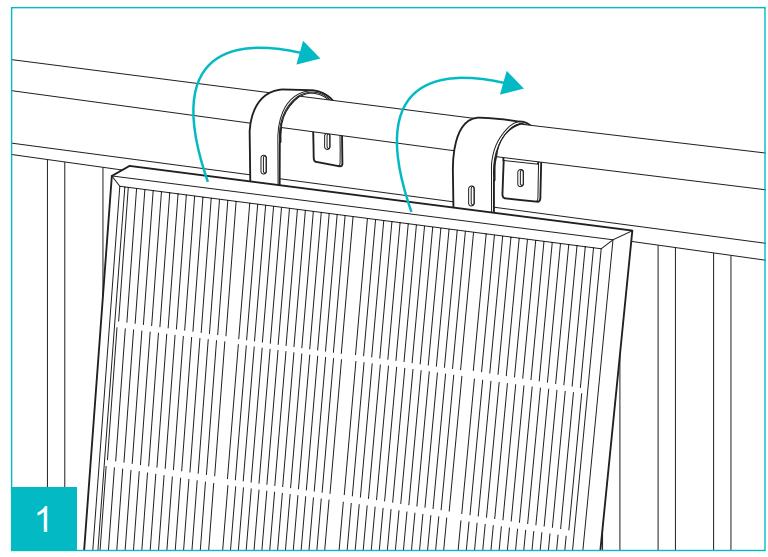

Fixation de la station solaire sur la rambarde du balcony
Répéter cette opération pour les 3 autres panneaux solaires.

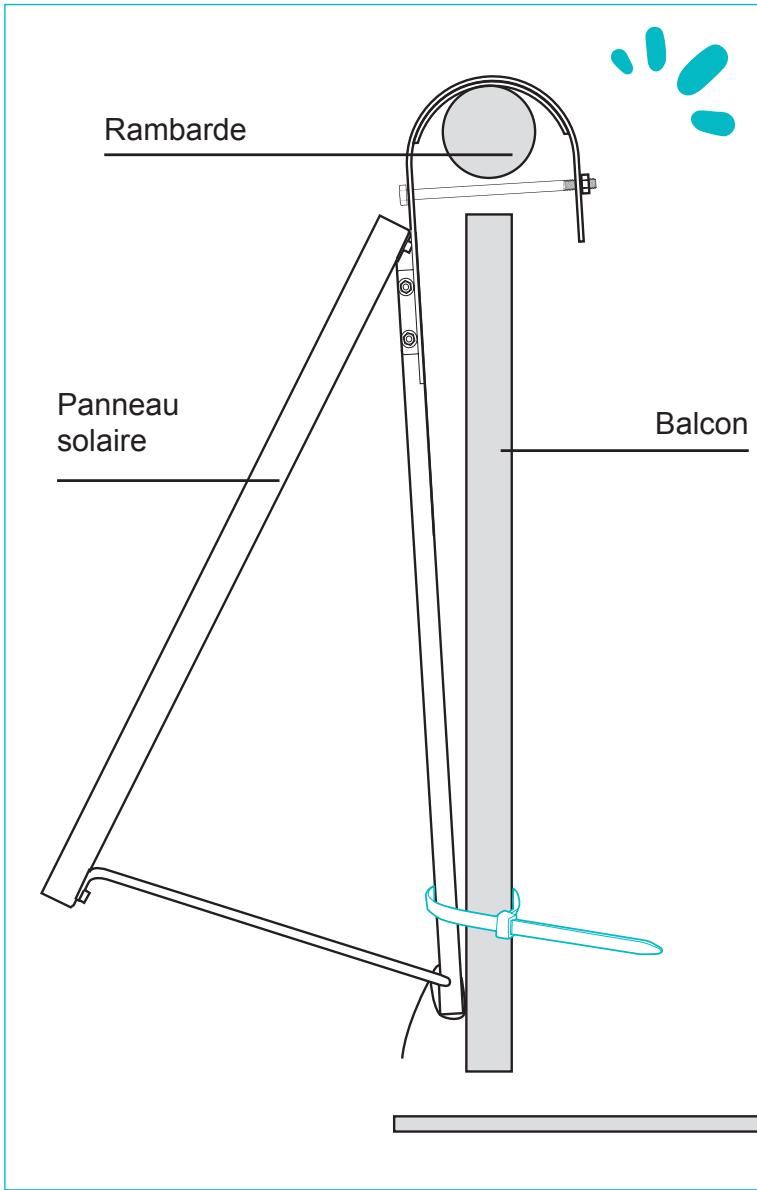

Sécurisation de la station solaire
Sécurisez votre station solaire en attachant les supports avec les colliers en plastique fournis.
L'installation sur balcon de votre station solaire Soria Avidsen est terminée.
Branchements et raccordement
Note :
Installer le panneau solaire équipé de l'ondulesur à une des extrémités de la rangée, au plus proche de la prise 230V.
Brancher l'onduleur sur les connecteurs comme sur le schéma de branchement ci-dessous, puis raccorder en dernier le panneau solaire équipé de l'onduleur sur la prise 230V (prise standard 230V 2P + T = 2 pôles + terre et protégé par un dispositif 16 ampères). Si nécessaire, ajouter une rallonge extérieure étanche.

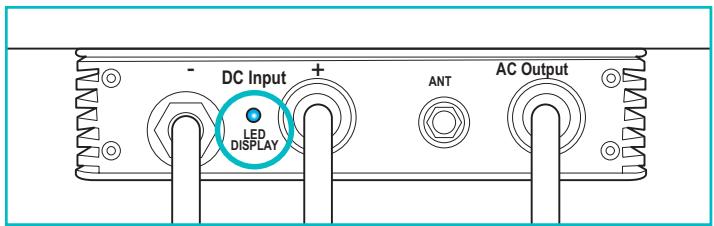

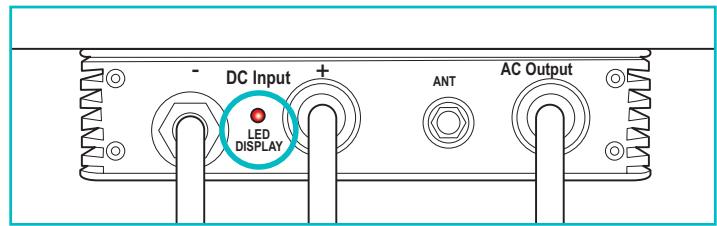

Indications de fonctionnement :
L'onduleur fournit de l'énergie et est connecté sur internet (fonctionnement normal):
| Bleu clignotant | Recherche du meilleur point de fonctionnement (MPPT Maximum peak point tracking) |
| Bleu fixe | L'onduleur est verrouillé sur le meilleur point de fonctionnement (MPPT) |
L'onduleur fournit de l'énergie et n'est pas connecté sur internet (fonctionnement non connecté):
| Bleu clignotant + clignote en rouge toutes les 3s | Recherche du meilleur point de fonctionnement MPPT et pas de connexion wifi |
| Bleu fixe + clignote en rouge toutes les 3s | L'onduleur est verrouillé sur le meilleur point de fonctionnement et pas de connexion wifi |
Si tout est branché correctement et que levoyant est eteint ou allumé en rouge, veuillez vous rapprocher du SAV pour le diagnostic.
Indications d'erreur à corriger :
| Clignote en rouge par intervalle de 3s | Le Wifi n'est pas configuré |
| Rouge fixe | L'onduleur ne fournit pas d'énergie mais est connecté au wifi |
| Rouge clignotant | L'onduleur ne fournit pas d'énergie et n'est pas connecté au wifi et au secteur 230 V |
11
L'application mobile
Si vous ne connectez pas votre station solaire à internet, votre suivi de consommation n'est pas disponible sur l'application, mais cela n'empêche pas le bon fonctionnement de votre station.
Une fois la station solaire branchée, suivez les instructions suivantes pour procéder à l'appairage.

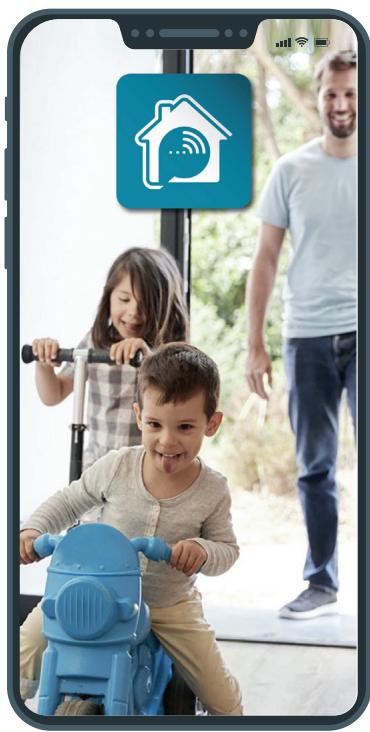

1 - Installation de l'application mobile
Téléchargez l'application Avidsen Home sur Play Store ou sur App store.
AvidsenHome

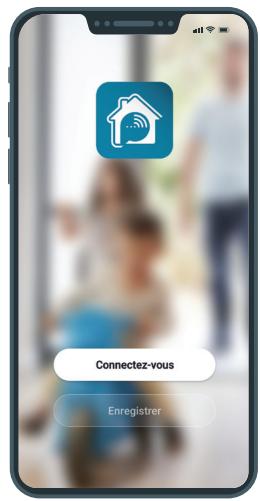

2 - Création de compte
Lancez l'application et connectez-vous si vous avez déjà un compte. Si ce n'est pas le cas,
appuyez sur CRÉER UN NOUVEAU COMPTE et laissez-vous guider par l'application.
Après avoir accepté la politique de confidentialité, il est possible de créé un compte.
11
Installation de l'application mobile
Choisissez votre pays puis après avoir saisi votre adresse e-mail, Sélectionnez Obtir le code de vérification.

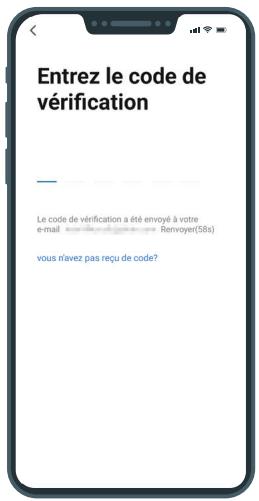

Dans les secondes suivantes, vous receivez un code de validation dans votre boite e-mail. Entreze ce code pour finaliser l'inscription.
Attention, cet e-mail peut se tracer dans vos couriers indésirables.
Dans le cas où vous ne receivezaucun code avant la fin du compte à rebours, nous vous invitons à appuyer sur renvoyer et à vérifier la saisie de votre adresse e-mail.

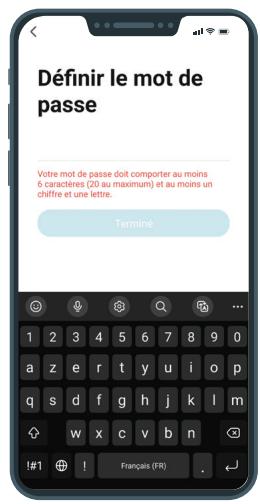

Pour finir l'inscription, définisseez un mot de passage compris entre 6 à 20 caractères avec des lettres et des chiffres uniquement puis appuyez sur Terminate.

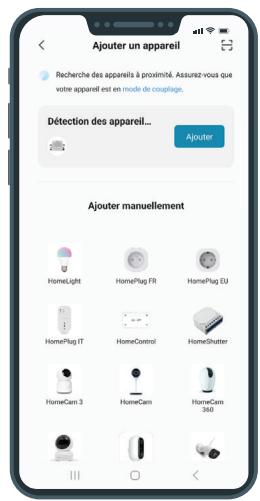

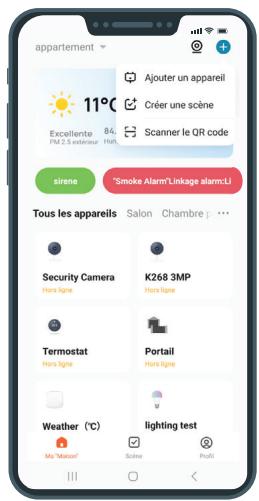

3 - Connexion de la station solaire
Les informations qui suivent peuvent varier suivant les mises à jour de l'application.
IMPORTANT:
Non compatible WiFi 5Ghz, non compatible encryption WEP. Veuillez vérifie ces paramètres WiFi de votre box internet ou contacter votre fournisseur d'accès Internet en cas de difficulté lors de la connexion.
Installation de l'application mobile
Si vous ne connectez pas votre station solaire à internet, votre suivi de consommation n'est pas disponible sur l'application, mais cela n'empêche pas le bon fonctionnement de votre station.
Rester dans un rayon de 5m à côté de votre station solaire pendant la phase d'appairage en Bluetooth.
Note :
Comme il s'agit d'un produit extérieur, assurez-vous de capter le signal WIFI de votre box internet avant de commencer l'appairage. Si le signal WIFI est trop faible ou inexistant, nous vous conseillons d'ajouter un repéteur WIFI.
Pour commencer l'installation, assurez-vous que le kit solaire soit raccordé au réseau 230 V et appuyez sur « + » puis Ajouter un appareil.
Votre téléphone doit'être connecté sur le réseau wifi 2.4GHz de votre box internet et le bluetooth doit'être activé.
Afin de facilititer l'appairage celui-ci se fait en bluetooth. Le produit apparaitra directement à l'écran, appuyer sur Ajouter.

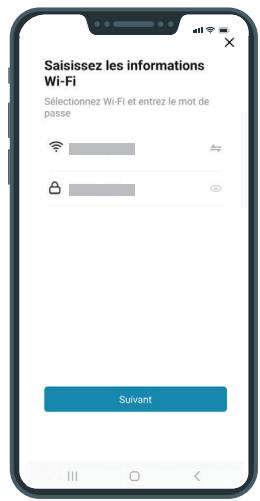

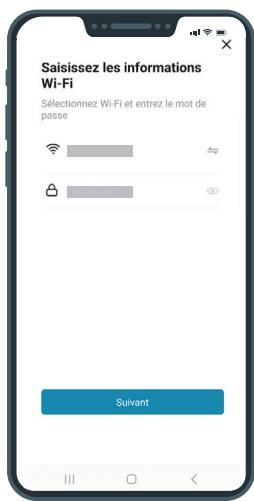

Entrez vos identifiants de connexion WIFI et appuyer sur Suivant
Installation de l'application mobile

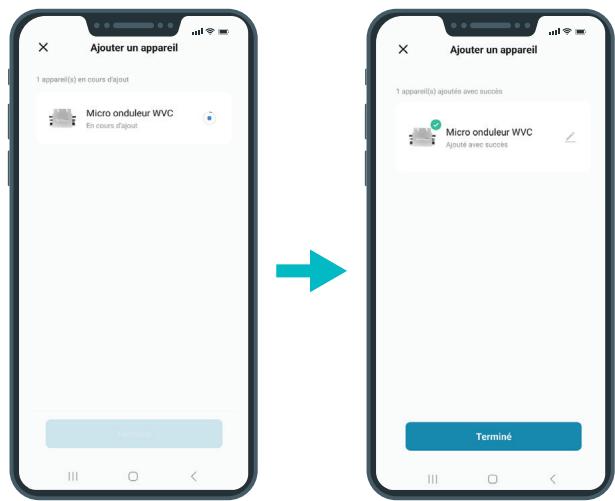

Votre kit solaire est maintainant fonctionnel et apparait dans votre application.
Veuillez patienter pendant la procédure de connexion, cette étape peut prendre plusieurs minutes.
Votre station solaire Soria avidsen a ete appairee avec succes, you pouez renomer votre station solaire Soria en appuyant sur le crayon et appuyer sur Terminate.
Installation de l'application mobile

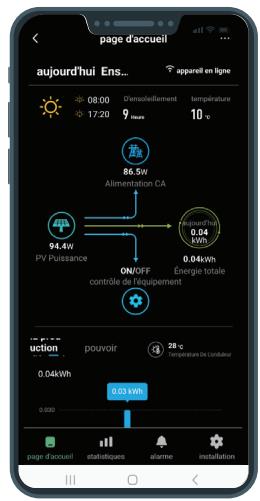

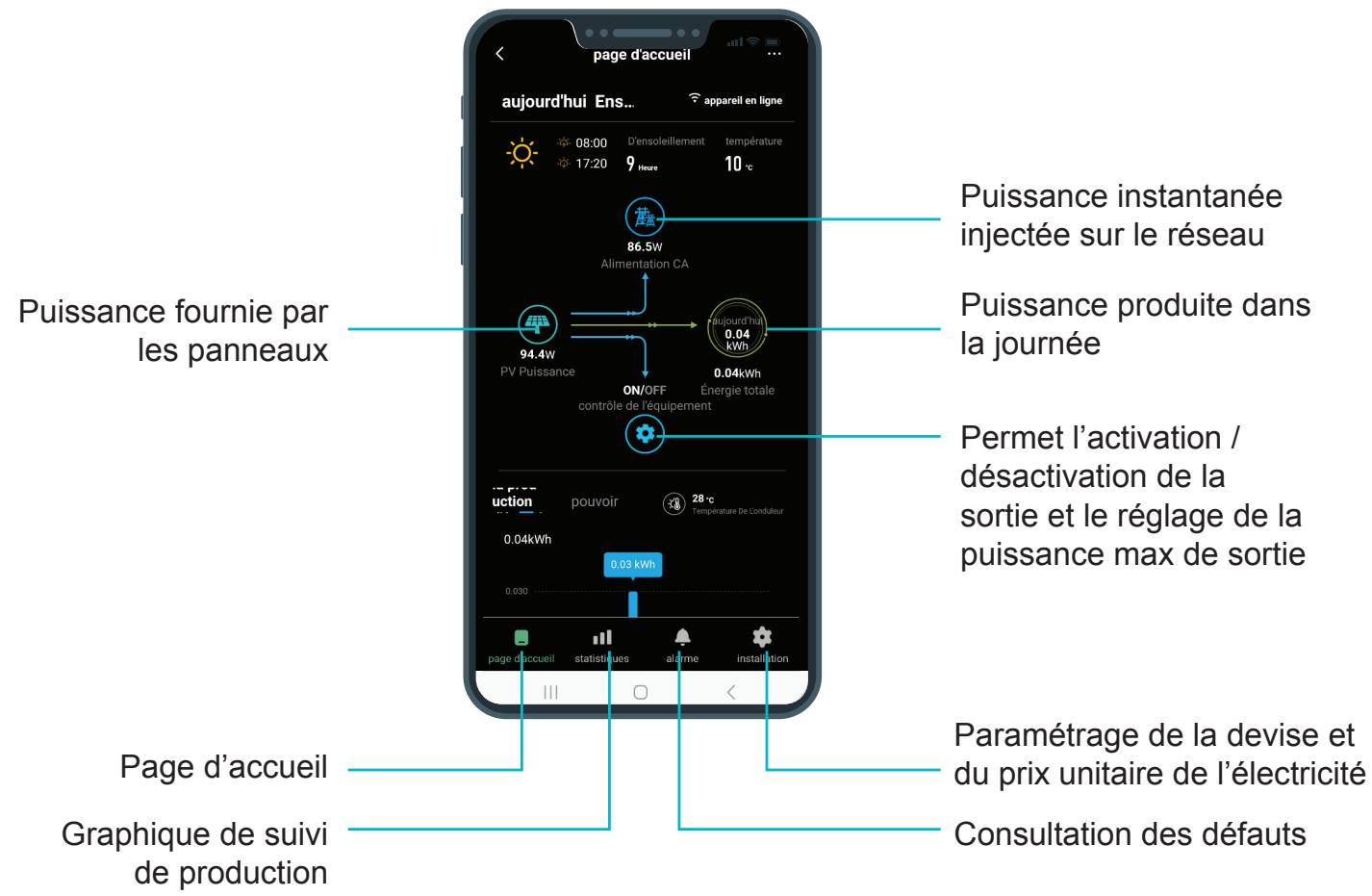

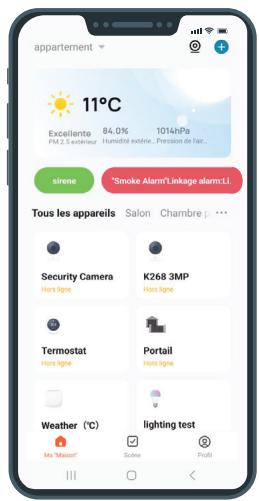

4 - Fonctionnement de l'application
Note :
En appuyant sur chaque fonction du graphique vous aurez accès à des détails supplémentaires comme la fréquence réseau, la tension réseau, le courant injecté, la tension et le courant fournis par les panneaux solaires...
Caracteristiques techniques
| Onduleur |
| Caracteristiques de l'entrée de l'onduleur |
| Puisance d'entrée max | 500 W |
| Plage de tension MPPT | 30-60 V DC |
| Tension de démarrage | 22 V DC |
| Tension de fonctionnement | 22-60 V DC |
| Tension d'entrée max | 60 v DC |
| Courant d'entrée max | 18A DC |
| Courant d'entrée max en court-circuit | 20 A DC |
| Caracteristicques de sortie de l'onduleur |
| Puisance de sortie max | 400 W |
| Courant de sortie nominal | 1.7 A |
| Tension de sortie nominal | 230 V AC |
| Fréquence de fonctionnement nominal | 50 – 60 Hz |
| Facteur de puissance | >99 % (95% au démarrage et à l'arrêt) |
| Distorsion harmonique | < 3 % |
| Rendement maximum | 92.7 % |
| Rendement MPPT | 99.8 % |
| Caracteristicques générales de l'onduleur |
| Température de fonctionnement | -20 °C à +50 °C |
| Température de stockage | -20 °C à +50 °C |
| Dimensions | 165 x 176 x 38 mm |
| Poids | 0.82 kg |
| Étanchéité | IP65 |
| WIFI | 2.4 Ghz |

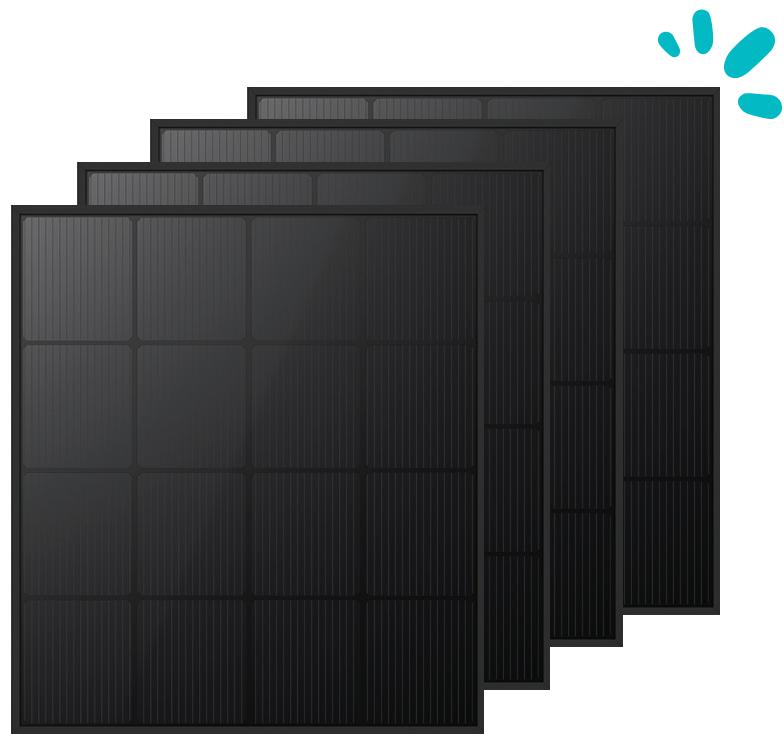

| Panneau solaire |
| Type | Monocristallin type P |
| Puisance max (par panneau) | 100W |
| Tolérance | +/- 3 % |
| Tension à Pmax (Vmp) | 9 V |
| Courant à Pmax (Imp) | 11,1 A |
| Tension en circuit ouvert (Voc) | 11 V |
| Courant en court-circuit (Isc) | 11,78 A |
| Température de fonctionnement nominal | 45 °C +/- 2 °C |
| Dimensions | 680 x 760 x 25mm |
1 - Garantie
La performance des panneaux solaires est garantie 25 ans (rendement min 80% ).
La structure des panneaux solaires est garantie 12 ans. L'onduleur et les supports de fixation sont garantis 5 ans.
- Les frais de démontage et remontage du produit ne sont pas pris en charge.
- La garantie ne couvre pas les dégats occasionnés par une mauvaise utilisation, mauvaise installation, intervention extérieure, détérioration par chic physique ou électrique, chute ou phénomène atmosphérique.
- Ne pas ouvrir les parties mécaniques de l'onduleur ou désassembler les panneaux afin de ne pas perdre le couvert de la garantie.
- Lors d'un évventuel retard SAV, protégier l'appareil afin d'éviter les rayures et les chocs.
- Entretien avec un chiffon doux seulement, pas de solvants. Avant le nettoyage, débranchez ou mettez l'appareil hors tension.
2 - Nettoyage et entretien
Les panneaux solaires de la station Soria Avidsen doivent être nettoyés une fois par an à l'eau à l'eau claire et à l'aide d'une éponge douce non abrasive si besoin.
ATTENTION:
N'employezaucunproduitouessenced'épuration carboxylique,alcool ou similaire.Enplus de risquer d'endommagervotrecoupleil,les vapeurs sontégalement dangereuses pourvotresante etexplosives.N'employezaucunoutil pouvantetre conducteurde tension(brosse en métal, outil pointu ou autre)pourle nettoyage.
Le ticket de caisse ou la facture fait preuve de la date d'achat.
3 - Assistance et consels
Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontres des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
- En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème. Si le problème vient du produit, le technician yous donnaera un numéro de dossier pour un retour en magasin.
- Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.
Contactez les techniciens de notre service après-venture aïdsern au :
0 892 701 369
Service 0,35 € / min + prix appel
Du lundi au vendredi de 9H à 12H et de 14H à 18H.
Avidsen s'engage à disposeur d'un stock de pieces détachées sur ce produit pendant la période de garantie contractuelle.
Avidsen déclare sous son entière responsabilité que l'équipement référence 127100 est conforme à la législation d'harmonisation de l'Union applicable et sa conformité a été évaluée selon les normes applicables en vigueur :
Onduleur :
- Réglementation spécifique onduleur
UTE C15-712-1:2013-07
DIN VDE 0126-1-1 :2013-08 (VFR2019)
ENEDIS-PRO-RES_10E:2020-06
EN 300 328 V2.2.2
EN 62368-1 :2014+A11 :2017
EN 62479
EN 301 489-1 V2.2.3
EN 301 489-17 V3.2.4
Panneau solaire :
EN 61215-1:2016;
EN 61215-1-1:2016;
EN 61215-2:2017 + AC:2017 + AC:2018;
EN IEC 61730-1:2018 + AC:2018;
EN IEC 61730-2:2018 + AC:2018.
Les produits précédemment cités sont conformes à la directive RoHS 2011/65/EU et la directive déleguée 2015/867/EU.
Signé par Alexandre Chaverot,
Président au nom de Avidsen
19 avenue Marcel Dassault, 37200 Tours, France
A Tours le 09/02/2024
