123056 - Caméra de surveillance AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de vidéosurveillance sans fil analogique 2.4 GHz
Marque	Avidsen
Modèle	123056
Composants inclus	Caméra sans fil, récepteur 4 canaux, antenne, adaptateurs secteur, câble audio/vidéo
Résolution caméra (PAL)	628 x 582 pixels
Angle de vision	62°
Vision nocturne	Oui, portée 7 m
Portée sans fil en champ libre	100 m
Fréquence radio	ISM 2400-2483 MHz
Alimentation caméra	8 V DC
Consommation caméra	80 mA (IR inactive), 120 mA (IR activée)
Dimensions caméra	44 x 56 mm
Poids caméra	22 g
Alimentation récepteur	12 V DC
Consommation récepteur	180 mA
Dimensions récepteur	68 x 78 x 16 mm
Poids récepteur	120 g
Indice de protection	IP44 (caméra)
Nombre de canaux récepteur	4
Garantie	1 an
Fonctions principales	Transmission audio/vidéo sans fil, vision nocturne infrarouge, sortie AV RCA
Nettoyage	Utiliser un chiffon doux et sec
Sécurité	Ne pas exposer à l'eau ou à l'humidité, ne pas couper le câble du transformateur

FOIRE AUX QUESTIONS - 123056 AVIDSEN

Comment installer la caméra de surveillance ?

Positionnez la caméra à l'endroit souhaité, connectez l'adaptateur secteur, branchez le récepteur à un téléviseur via le câble AV, puis mettez sous tension. Assurez-vous que le canal correspond.

Comment changer le canal de la caméra ?

Dévisser le couvercle de protection de la caméra et positionner les interrupteurs sur le canal souhaité (ex: CH1). Sélectionner ensuite le même canal sur le récepteur à l'aide de la touche de sélection.

Que faire si aucune image n'apparaît à l'écran ?

Vérifiez que le canal du récepteur correspond à celui de la caméra (appuyer sur la touche de sélection). Contrôlez les branchements et l'alimentation. Si nécessaire, modifiez le canal de la caméra comme décrit dans la notice.

Quelle est la portée maximale de la transmission ?

La portée en champ libre est de 100 mètres. En intérieur, elle peut être réduite par les obstacles.

La vision nocturne est-elle efficace ?

Oui, la caméra dispose d'un éclairage infrarouge invisible à l'œil nu avec une portée d'environ 7 mètres, permettant une image monochrome dans l'obscurité totale.

Puis-je ajouter d'autres caméras au système ?

Oui, le récepteur possède 4 canaux, vous pouvez connecter jusqu'à 3 caméras analogiques sans fil supplémentaires en attribuant un canal distinct à chacune.

Quelle alimentation est nécessaire pour la caméra et le récepteur ?

La caméra fonctionne avec un adaptateur 8 V DC fourni, le récepteur avec un adaptateur 12 V DC fourni.

Quelle est la durée de la garantie ?

Le kit est garanti 1 an pièces et main d'œuvre à compter de la date d'achat. Conservez votre preuve d'achat.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec pour nettoyer la caméra. Évitez les produits chimiques et l'eau.

Que faire en cas de panne ?

Contactez la hot line au 0892 701 369 (0,337 € TTC/min). Munissez-vous de la référence du produit et du numéro de série. Ne pas ouvrir ou réparer l'appareil vous-même.

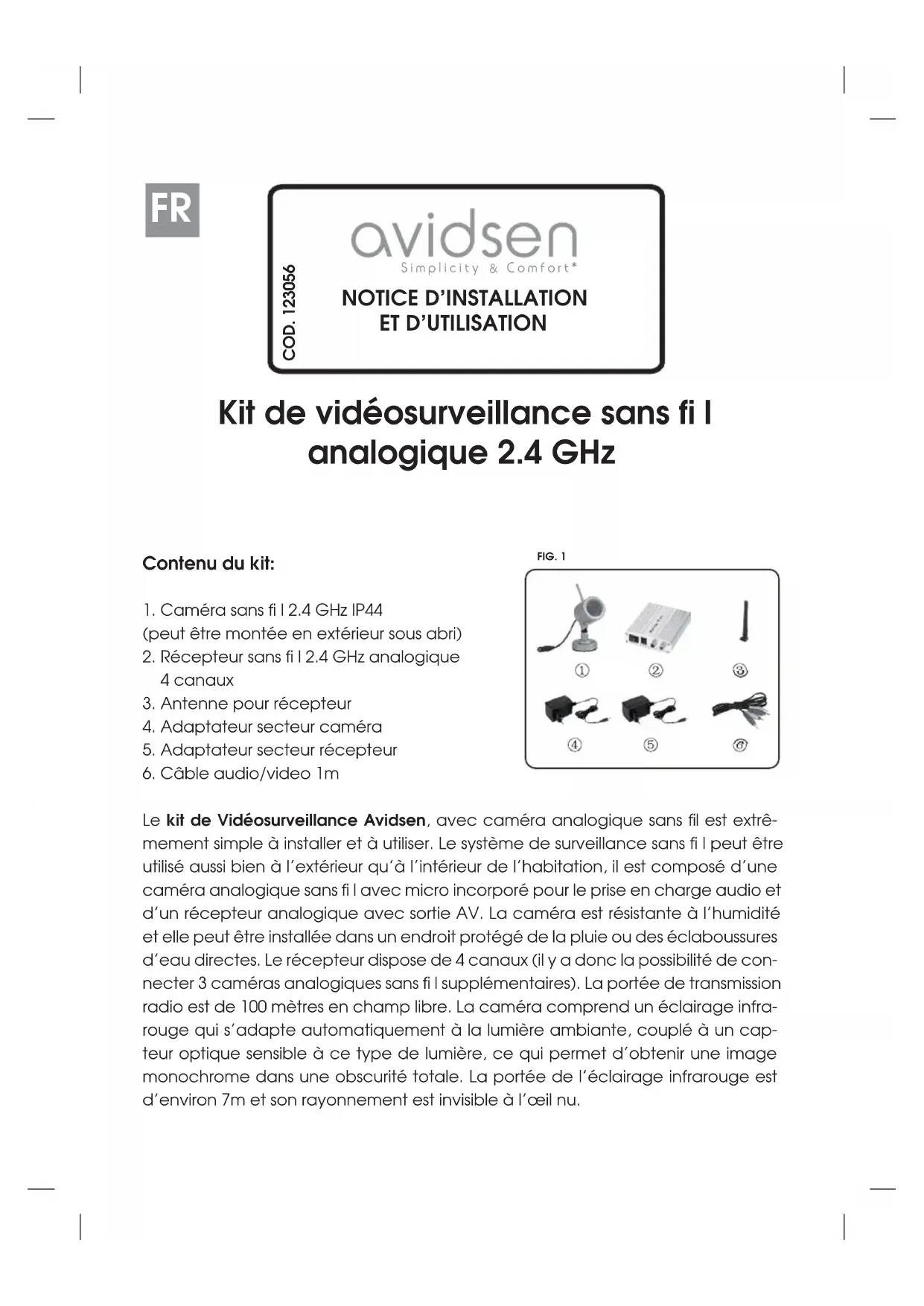

MODE D'EMPLOI 123056 AVIDSEN

Kit de vidéosurveillance sans fi I analogue 2.4 GHz

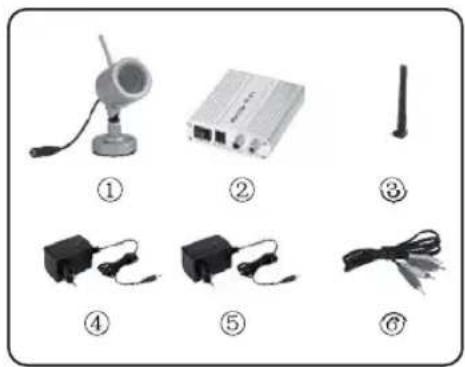

Contenu du kit:

1. Caméra sans fi I 2.4 GHz IP44
   (peut étre montée en extérieur sous abri)
2. Récepteur sans fi 2.4 GHz analogue 4 canaux
3. Antenne pour récepteur
4. Adaptateur secteur camera
5. Adaptateur secteur récepteur
6. Cable audio/video 1m

FIG.1

Le kit de Videosurveillance Avidsen, avec camera analogue sans fil est extrément simple à installer et à utiliser. Le système de surveillance sans fil peut être utilisé aussi bien à l'extérieur qu'à l'intérieur de l'habitation, il est composé d'une camera analogue sans fil avec micro incorpore pour le prise en charge audio et d'un récepteur analogue avec sortie AV. La camera est résistant à l'humidité et elle peut être installée dans un endroit protégé de la pluie ou des éclaboussures d'eau directes. Le récepteur dispose de 4 canaux (il y a donc la possibilité de connecter 3 cameras analogiques sans fil supplémentaires). La portée de transmission radio est de 100 metres en champ libre. La camera comprend un éclairage infrarouge qui s'adapte automatiquement à la lumière ambiente, couplé à un capteur optique sensible à ce type de luzière, ce qui permet d'obtenir une image monochrome dans une obscurité totale. La portée de l'éclairage infrarouge est d'environ 7m et son rayonnement est invisible à l'oeil nu.

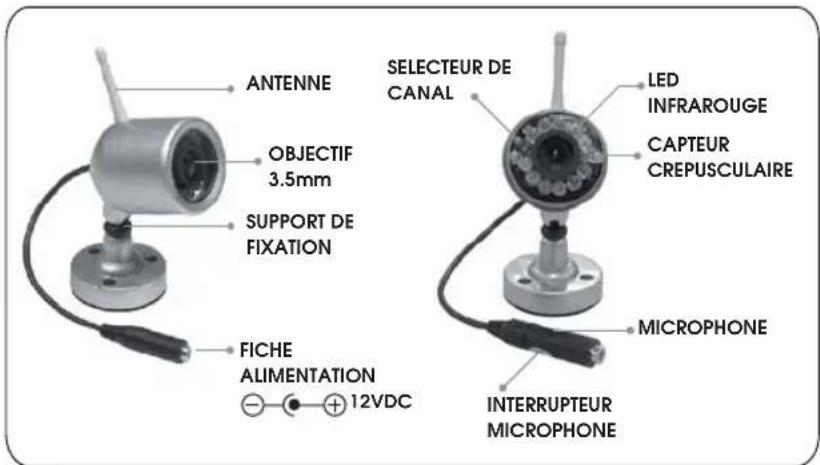

Caméra sans fi I (Fig.2):

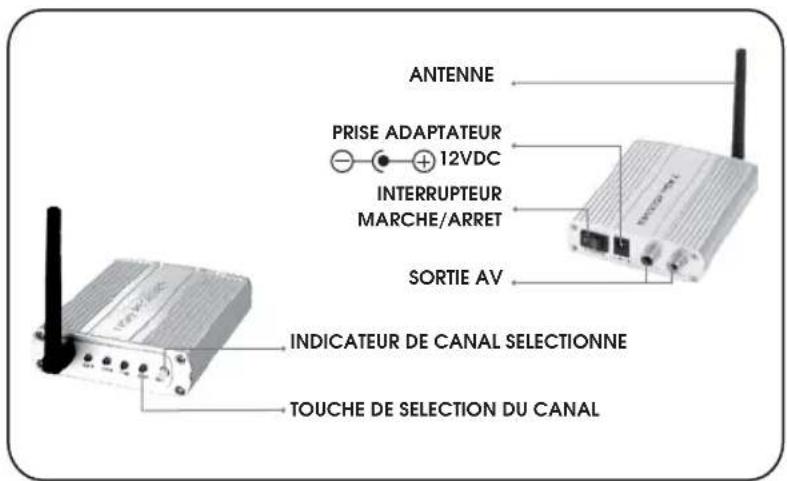

Récepteur sans fi I (Fig.3):

Installation

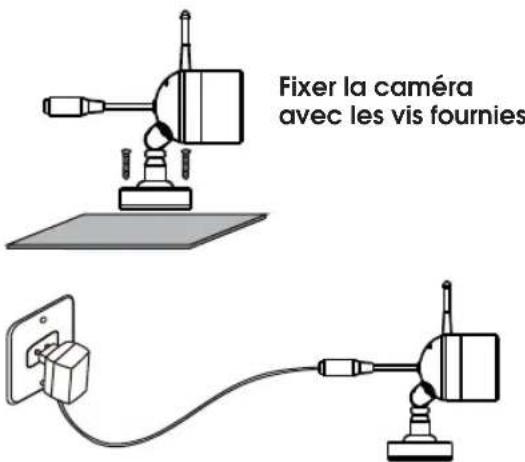

1) Positionner la camera sans fi I (Fig. 1 - Repere 1) à l'emplacement souhaite, en dirigeant l'objectif vers la zone que I'on souhaite placer sous surveillance.

2) Connecter l'adaptateur secteur de la camera à la prise d'alimentation de la camera sans fi I (Fig. 1 - Repère, 4).

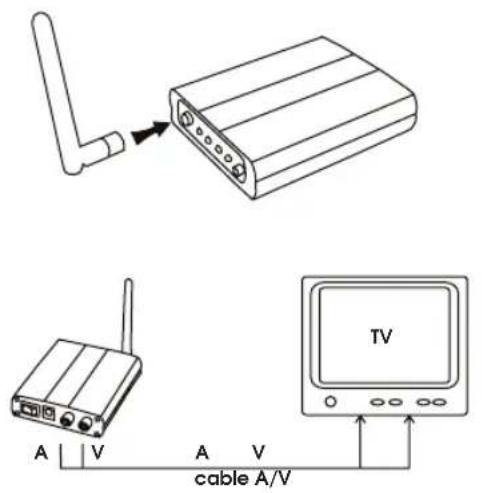

3) Connecter l'antenne du récepteur (Fig. 1 - Repère 3) sur le connecteur à l'arrête du récepteur sans fi I.
4) Connecter le récepteur à un monitér/televiseur à l'aide du cable audio/ video fouri (Fig.1 - Repere 6). Il est également possible de le connecter à un magnétoscope pour pouvoir enregistrer l'image diffusée. Si le monitér/televiseur ne dispose pas de prises d'entree auxiliaire RCA, se munir d'un adaptateur Peritel/RCA (non fouri).

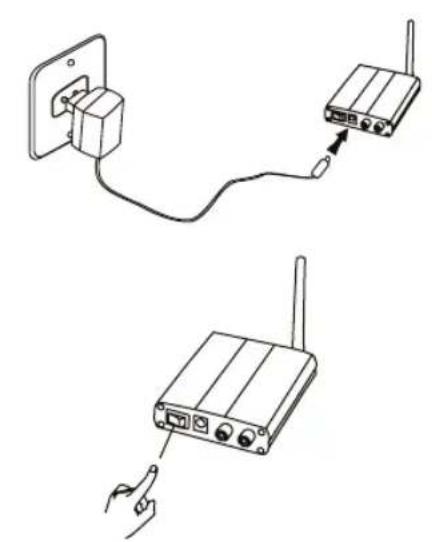

5) Connecter l'adaptateur secteur du récepteur à la prise d'alimentation du récepteur sans fil (Fig. 1 - Repère, 5).
6) Basculer l'interrupteur POWER en position I et vérifi er que sur la face avant une des 4 leds de canal est allumée.
7) Mettre sous tension le téléviseur/moniteur et s'assurer que l'image selectionné est bien l'entrée auxiliaire sur laquelle est connecté le recepteur sans fi I.
8) Si aucune image n' apparait a I'écran, vérifi er que le canal sélectionné sur le récepteur correspond bien à celui de laamera (ex. CH1) en appuyant sur la touche de selection du canal en façade du récepteur (voir Fig. 3). Si après contrôle du bon câblage de l'appareil aucune image n' apparait, passer à l'étape 10.

9) Ajuster le contraste, la luminosité et la couleur du moniteur/televiseur pour obtenir une image optimale.

ATTENTION: LA MANIPULATION SUIVANTE N'EST A EFFECTUER QUE SI AUCUNE IMAGE NE PEUT ETRE OBTENUE AVEC LA CAMERA A PORTEE, OU SI D'AUTRES CAMERAS ANALOGIQUES SANS FIL SONT DEJA INSTALLLEES.

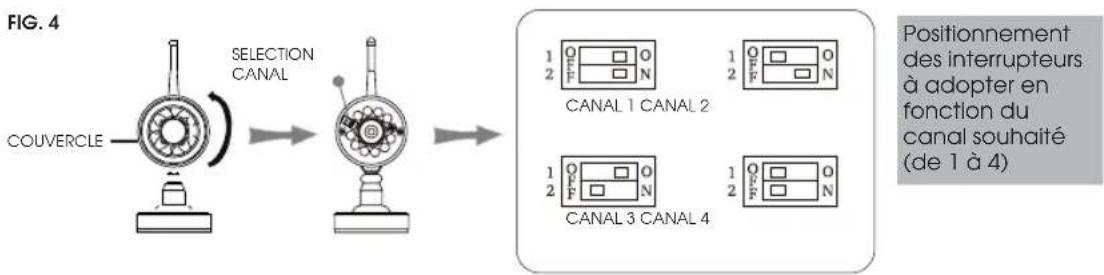

10) Dévisser soigneusement le couvercle de protection de l'objet de laamera (voir Fig. 4) et positionner les interrupteurs de selection sur le canal souhaité (ex: CH1).

Une fois le canal de la camera modifié, sélectionner le même canal sur le récep-teur, comme décrit précédemment (étape 8).

Vérifi er que l'image de laamera apparait sur le moniteur/téléviseur et ajuster si besoin le contraste, la luminosité et la couleur du moniteur/téléviseur.

Cette manipulation peut être effectuee lors de la mise en service d'une camera supplémentaire, de maniere a attribuer a chaque camera un canal distinct.

CHARACTERISTIQUES TECHNIQUES

Caméra

• Capterur optique: CMOS
• Résolution: 628 x 582 (PAL) - 510 x 492(NTSC)
  Angle de vision: 62^
  Luminosite mini: 0 Lux
• Fréquence radio: ISM 2400 MHz - 2483 MHz
• Puissance d'émission: 10mW/CE
• Type de modulation: FM
  Largeur de bande: 18 MHz
• Alimentation: 8V DC
• Consommation: (IR inactive) 80 mA
• (IR activée) 120 mA
  Portee en champ libre: 100m
• Portée de la vision nocturne: 7m
• Dimensions: 44 × 56 mm
• Poids: 22g

Récepteur

• Fréquence radio: ISM 2400 Mhz
• 2483 Mhz
• Type de démodulation: FM
  Antenna: 50 Ohm SMA
• Alimentation: 12V DC
• Consommation: 180mA
• Niveau entrée Audio:1 Vp-p@600 Ohm
• Niveau entrée Video: 1 Vp-p@75 Ohm, S/N>38dB
• Dimensions (antenna non comprise): 68x78x16 mm
• Poids: 120gr

CONSIGNES DE SECURITE

• L'appareil ne doit pas etre directement exposé à l'eau; ne jamais positionner au-dessus des objets qui contiennent des liquides et le protégger de I'humidité.
• Ne pas exposer le kit à la lumière directe du soleil ou à la pluie.
• Contrôler que le récepteur et laamera sont étenteints lorsque le système n'est pas utilisé.
• Contrôler que les cables sont bien connectés à n d'éviter de compromètement le fonctionnement de l'unité et de provoquer des dommages.
• Ne JAMAIS couper le cable du transformateur.

GARANTIE ET SERVICE APRES VENTE

Le Kitamera sans fil Avidsen est garanti 1 an, pieces et main d'oeuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.

La garantie ne couvre pas les dommages causés par négligence, par chocs, par accident ou par surtension. Le système doit être installé en suivant les instructions données dans cette notice d'installation et d'utilisation. Toute intervention sur l'appareil, au-delà des limites de la garantie, annulera la garantie.

PRECISIONS RELATIVES À LA PROTECTION DE L'ENVIRONNEMENT

Conformément à l'article 13 du Décret législatif n° 151 du 25 juillet 2005, « Application des Directives 2002/95/CE, 2002/96/CE et 2003/108/CE, relatives à la réduction de l'utilisation des substances dangereuses dans les apparreillages ELECTriques et Electroniques, ainsi qu'à l'élimination des déchets »

Le symbole de la poubelle barrée d'une croix figurant sur l'appareillage indique qu'au terme de sa durée de vie, ce dernier doit être collecté séparément d'autres déchets. Aussi, au terme de la durée de vie de l'appareillage, l'utilisateur doit remettre ce dernier auprès d'un centre de collecte sélective pour déchets électroniques et électrotechniques, ou bien le remettre au revendeur lors de l'achat d'un nouvel apparéil équivalent (échange "un contre un"). La collecte sélective correctement effectué en vue du recyclage, du traitement ou de l'élimination compatible avec l'environnement, permet de prévenir les effets négatifs sur l'environnement et la santé, en suite favorise la réutilisation des matériaux dont l'appareillage est constitué. En cas d'élimination non conforme, l'utilisateur est passible des sanctions administratives prévues par le Décret législatif 22/1997 (article 50 et suivants du Décret législatif n°22/1997).

Pour toute information, contacter la Hot Line au 0892 701 369 (audiotel: 0.337€ TTC/min) Avant appel:

1. Vérifiér d'avoir respecté les instructions fournies.
2. En cas de panne, contacter notre service Hot Line.
3. Se munir de la reférence du produit et du numéro de série.

Garder l'emballage d'origine en bon etat, au cas ou vous devriez rendre I'appareil. Aucun element ne doit etre ouvert ou réparé par des personnes étrangères à la société Avidsen.
