123382 WiFi - Telecamera di sorveglianza AVIDSEN - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	WiFi, compatibile con reti 2.4 GHz, portata del segnale fino a 100 metri all\'aperto
Utilizzo	Installazione facile tramite app mobile, controllo remoto dei dispositivi connessi
Manutenzione e riparazione	Controllo regolare della connessione WiFi, aggiornamento del firmware tramite l\'app
Sicurezza	Crittografia WPA2 per la sicurezza dei dati, possibilità di impostare avvisi di sicurezza
Informazioni generali	Dimensioni compatte, design moderno, garanzia del produttore di 2 anni

Domande frequenti - 123382 WiFi AVIDSEN

Come collegare l\'AVIDSEN 123382 WiFi alla mia rete WiFi?

Per collegare il tuo AVIDSEN 123382 WiFi, scarica l\'app AVIDSEN sul tuo smartphone, apri l\'app e segui le istruzioni sullo schermo per aggiungere un nuovo dispositivo. Assicurati che il tuo smartphone sia connesso alla stessa rete WiFi che desideri utilizzare.

Cosa fare se non riesco a collegare il prodotto alla mia rete WiFi?

Verifica che la password WiFi sia corretta e che il router funzioni correttamente. Assicurati inoltre che il prodotto sia nel raggio d\'azione del router e riavvia il prodotto se necessario.

Come resettare l\'AVIDSEN 123382 WiFi?

Per resettare il dispositivo, tieni premuto il pulsante di reset per circa 10 secondi finché la spia non lampeggia. Questo riporterà il prodotto alle impostazioni di fabbrica.

L\'app AVIDSEN non rileva il mio dispositivo. Cosa fare?

Assicurati che il tuo smartphone sia connesso alla rete WiFi e che il prodotto sia acceso. Prova a riavviare l\'app e il prodotto, quindi prova di nuovo a rilevarlo.

Come aggiornare il firmware dell\'AVIDSEN 123382 WiFi?

Apri l\'app AVIDSEN, vai nelle impostazioni del dispositivo e cerca un\'opzione per l\'aggiornamento del firmware. Segui le istruzioni sullo schermo per completare l\'aggiornamento.

Cosa fare se il prodotto non funziona correttamente?

Assicurati che il prodotto sia installato correttamente e aggiornato. Se il problema persiste, prova a resettarlo. Se ciò non risolve il problema, contatta il servizio clienti AVIDSEN.

Il dispositivo si disconnette spesso dalla mia rete. Cosa fare?

Verifica la forza del segnale WiFi nel punto in cui si trova il dispositivo e avvicinalo al router se necessario. Assicurati anche che il tuo router non abbia interferenze con altri dispositivi.

Come cambiare la password dell\'app AVIDSEN?

Accedi alle impostazioni del tuo account nell\'app AVIDSEN e cerca l\'opzione per cambiare la password. Segui le istruzioni per impostare una nuova password.

MANUALE UTENTE 123382 WiFi AVIDSEN

A - ISTRUZIONI DI SICUREZZA 05

1- PRECAUZIONI PER L'USO 05
2-MANUTENZIONEEPULIZIA05
3-SMALTIMENTO 05

B - DESCrizIONE DEL PRODOTTO 06

1- CONTENUTO DEL KIT 06
2-TELECAMERA 06
3-ADATTATORE AC/DC 07

C - INSTALLAZIONE 08

1-COME INSTALLARE LA TELECAMERA 08
2 - CONNECTIONDELLA TELECAMERA 08
3 - INSERIMENTO DELLA SCHEDA MICROSD (NON INCLUSA) 09

D - CONFIGURAZIONE 10

1-COME CONFIGURARE LA TELMECAMERA E AGGIUNGERLA NELL'APPLICAZIONE 10
2-ACCESSOALLE IMPOSTAZIONI 12
2.1-CONFIGURAZIONE 12

2.2 - ESEMPIO: CONFIGURARE ALLARMI E-MAIL PER LA RILEVAZIONE DI MOVIMENTI 13

E - USO 16

1 -VIDEO IN DIRETTA 16
2 - VISUALIZAZIONE DELLE FOTO E DEI VIDEO REALIZZATI DALLA TELECAMERA 16

F-RESET 17

G - NOTE TECNICHE E LEGALI 18

1-CARATTERISTICTECNICHE 18
2-GARANZIA 18
3-ASSISTENZA E CONSIGLI 18
4-RESO DEL PRODOTTO - SERVIZIO POST VENDITA 19
5-DICHIARAZIONE DI CONFORMITA 19

A - ISTRUZIONI DI SICUREZZA

1 - PRECAUZIONI PER L'USO

Non installare la telecamera in luoghi in ilhetto dell'obiettivo potrebbe graffiarsi o sporcarsi.
Non esporre l'obiettivo della telecamera direttamente alla luce del sole o a fonti di luce riflessa.
Nonutilizzare piu prese multiple e/o prolonghe.
Non installare in prossimità di prodotti chimici acidi, ammoniaica o fonti di emissione di tossici.
- Installazione e utilizzato della telecamera devono rispetto le vigenti normative locali.

3 - SMALTIMENTO

Questo logo indica che i dispositivi non piùutilizzabili non possono essere gettati nei normali contentitori per i rifiuti ordinari.
Le sostenze tossiche che possono
esservicontinue potrebbero, infatti,
rappresentare un rischio per la salute e

per l'ambiente. Tali dispositiivi devono essere resi al proprio rivenditore oppure smaltiti secondo quando stabilito dalle autorità locali.

2 - MANUTENZIONE E PULIZIA

• Prima di qualunque intervento, scollegare l'apparecchio alla rete di alimentazione.
  Non pulire il prodotto con sostanje abrasive o corrosive.
• Utilizzare un semplice panno morbido leggermente inumidito.
  Per evitare di danneggiare le parti interne del disposativo, non spruzzare direttamente su diesso prodotti per la pulizia conteni in bombolette spray.

B - DESCrizIONE DEL PRODOTTO

1 - CONTINUDEL KIT

1x1

2x1

3 X1

4x1

5x2

6x2

1 Telecamera
2 Braccio per il fissaggio a parete
3 Adattatore AC/DC 230Vac 50Hz / 5Vdc1A

4 Cavo USB alimentazione telecamera
5 Viti per fissaggio del piede
6Viti

2-TELECAMERA

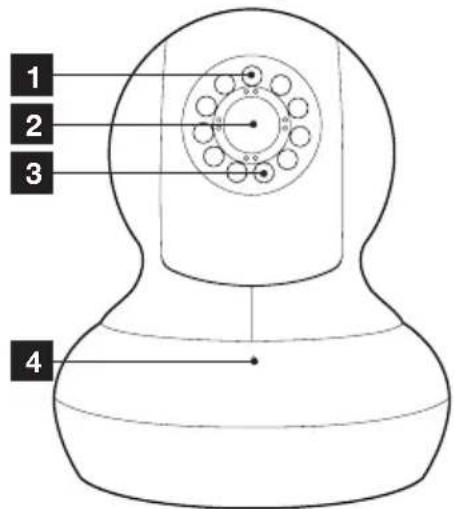

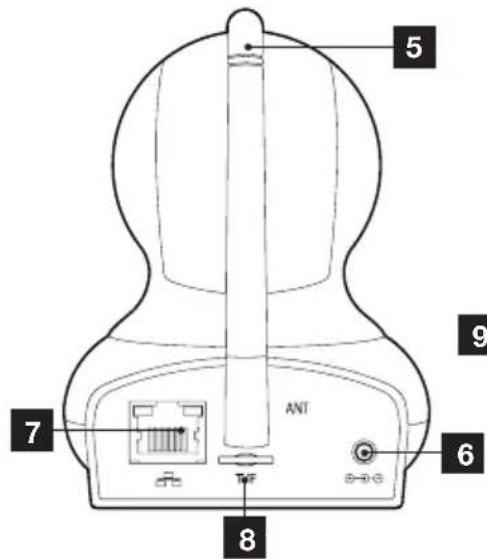

Vista anteriore Vista posteriore

Vista inferiore

1 Sensore di luminosità
2 Obiettivo
3 Luce a infrarossi per visione notturna
4 Microfono
5 Antenna Wi-Fi
6 Presa di alimentazione per per l'adattatore AC/DC 5Vdc 1A incluso

7 Presa cavo rete
8 Alloggamento scheda microSD (non inclusa)
9 Altoparlante
10 Pulsante di reset.
11 Codice QR

3 - ADATTATORE AC/DC

Nel kit è incluso un alimentatore 230 V CA 50 Hz / 5 V CC 1A. Non utilizzato nessun'altra sorgente di alimentazione per evitare il rischio di danni alla telecamera e l'annullamento della garanzia.

C - INSTALLAZIONE

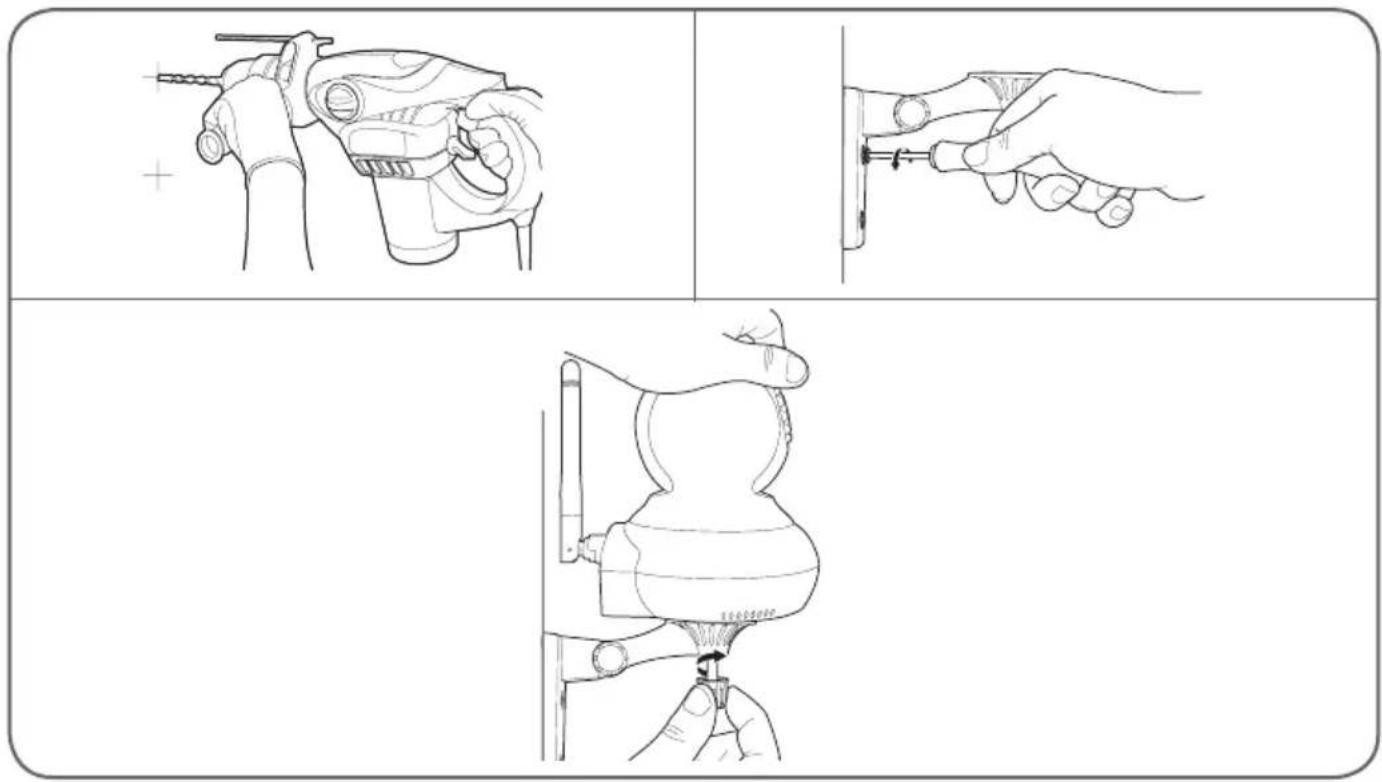

1-COME INSTALLARE LA TELECAMERA

Fissare la telecamera usingo viti e tasselli adatti al tipo di supporto (le viti e i tasselli forniti sono adatti per l'uso su muri pieni).

Assicurarsi che la telecamera sia fissata saldamente per prevenire eventuali rischi di caduta.

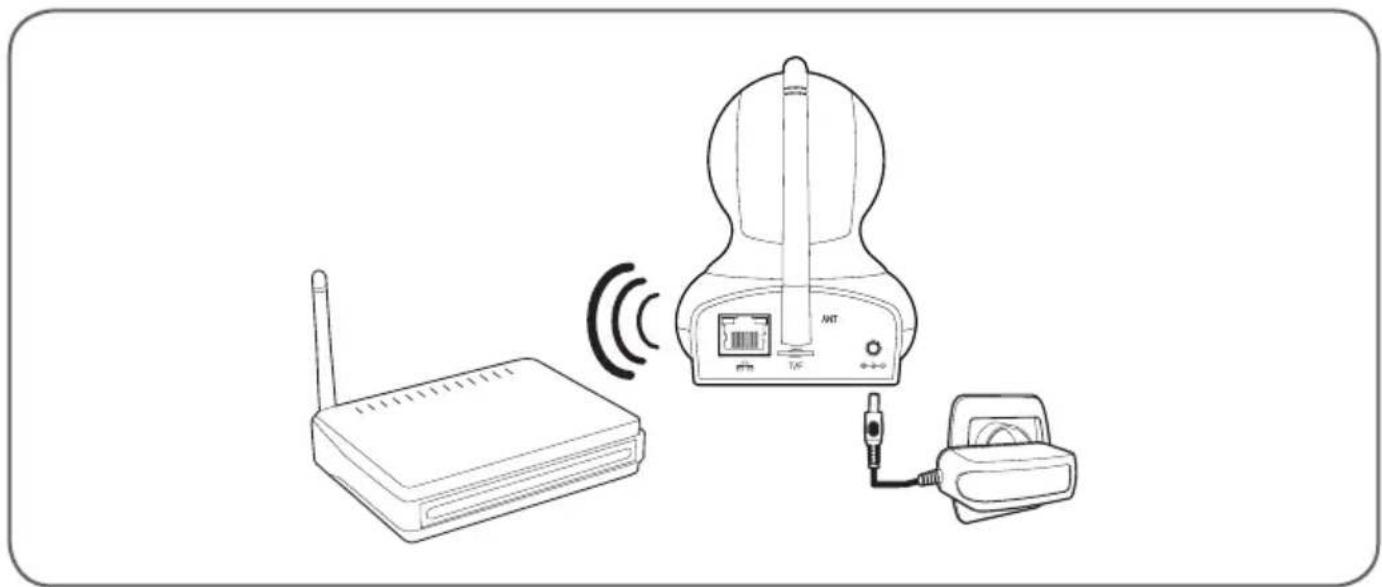

2 - CONNECTION DELLA TELECAMERA

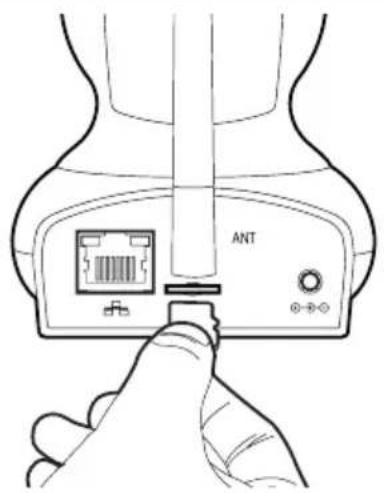

3 - INSERIMENTO DELLA SCHEDA MICROSD (NON INCLUSA)

La telecamera prede un alloggiamento per scheda microSD che consente di aggiungere una memoria interna al dispositivo. La capacità massima della scheda deve essere di 128GB.

D - CONFIGURAZIONE

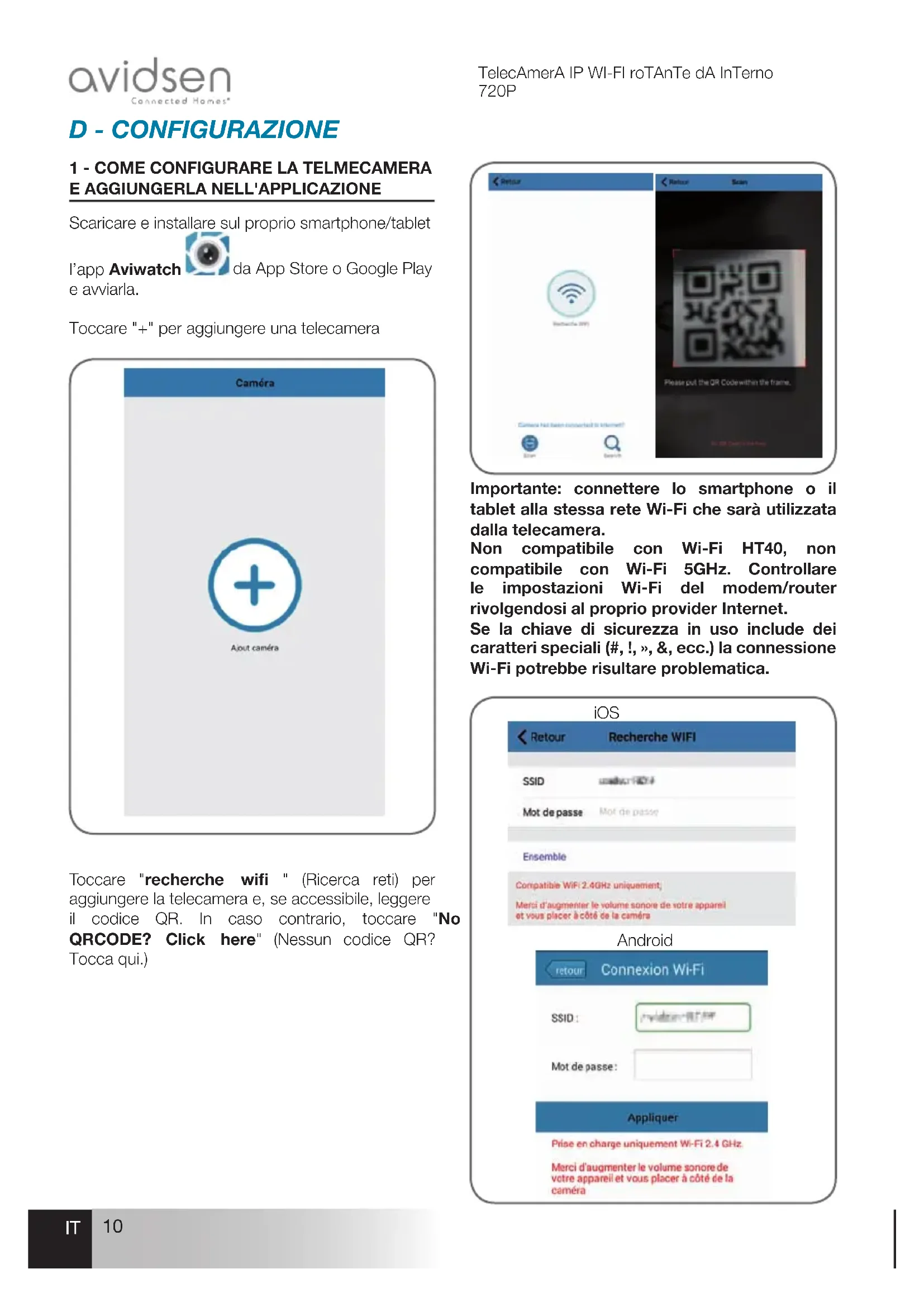

1-COME CONFIGURARE LA TELMECAMERA E AGGIUNGERLA NELL'APPLICAZIONE

Scaricare e installare sul proprio smartphone/tablet

I'app Aviwatch da App Store o Google Play e avviarla.

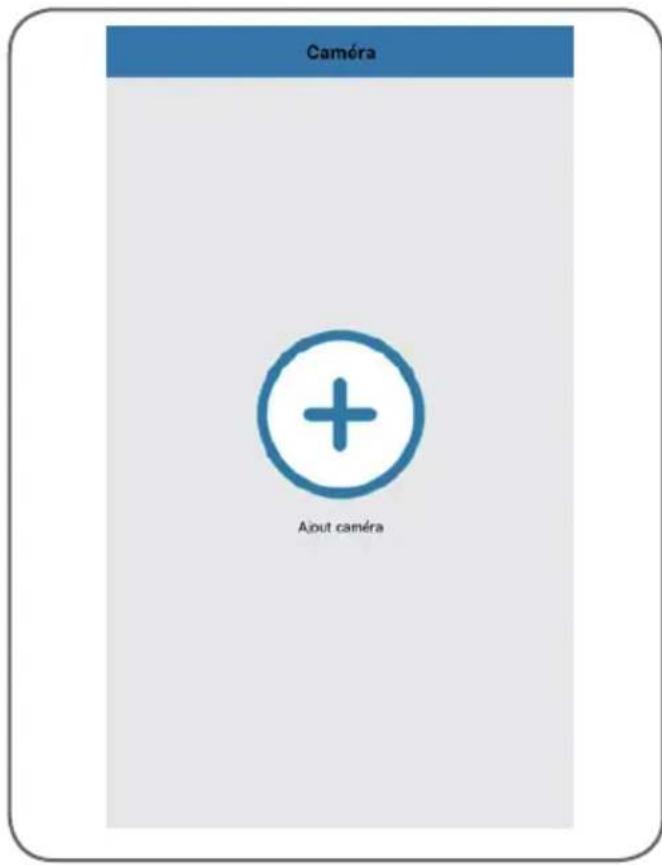

Toccare "+" per aggiungere una telecamera

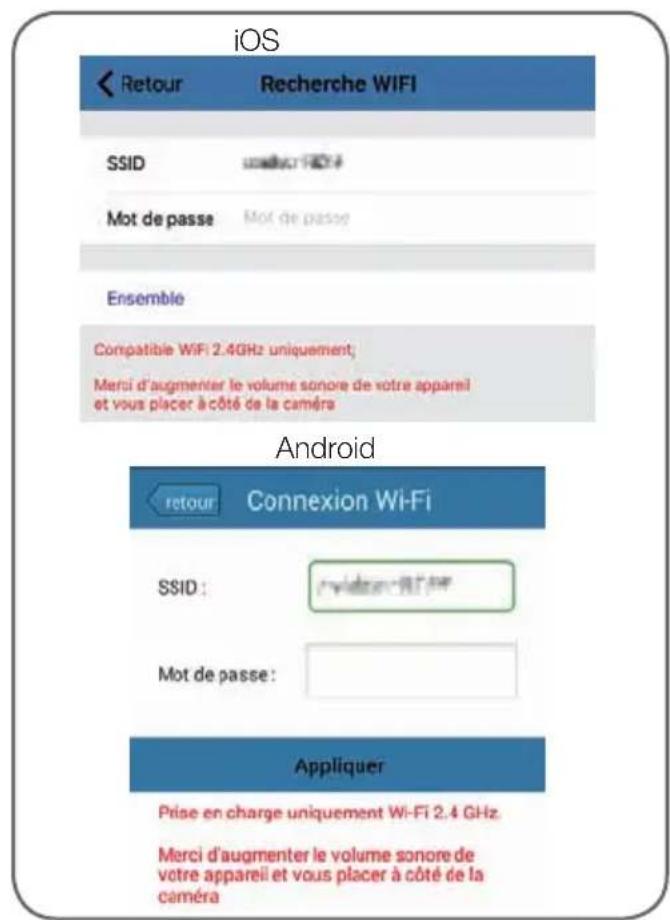

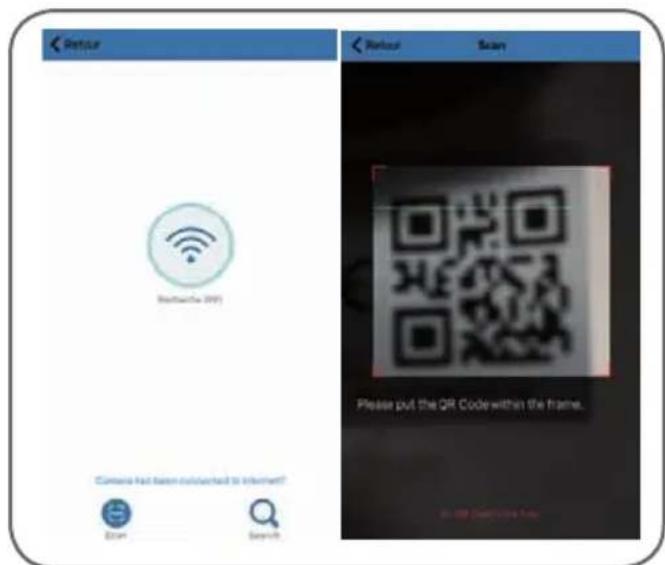

Toccare "recherche wifi" (Ricerca reti) per aggiungere la telecamera e, se accessibile, leggere il codice QR. In caso contrario, toccare "No QRCODE? Click here" (Nessun codice QR? Tocca qui.)

TelecAmerA IP WI-Fl roTAnTe dA InTerno 720P

Importante: connettere lo smartphone o il tablet alla stessa rete Wi-Fi che sare utilizzata alla telegamera.

Non compatible con Wi-Fi HT40, non compatible con Wi-Fi 5GHz. Controllare le impostazioni Wi-Fi del modem/router rivolgendosi al proprio provider Internet.

Se la chiave di sicurezza in uso include dei caratteri speciali (#,!, &, &, ecc.) la connessione Wi-Fi potrebbe risultare problematica.

Una volta indica la password della rete Wi-Fi che la telecamera dovrà utilizzato, toccare "Ensemble" (Insieme) o "Appliquer" (Applica): lo smartphone/ tablet chiederà se la telecamera si trova all'interno del Campo di rilevamento e se è pronta per confi gurazione

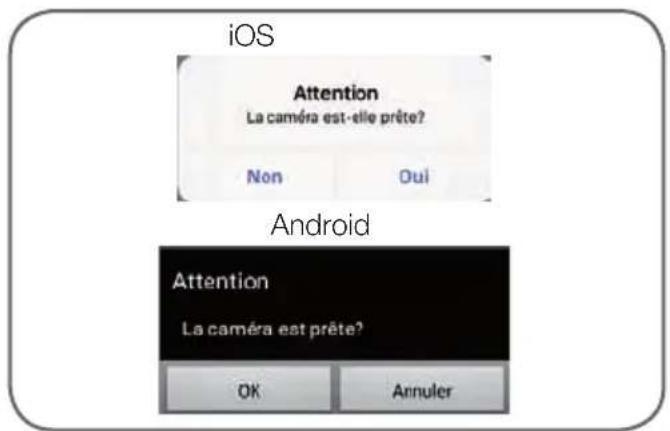

Se la telecamera si trovare nelle vicinanze e configurata, toccare "Oui" (Si) oppure "OK" (OK) per avviare la confi gurazione tramite l'app.

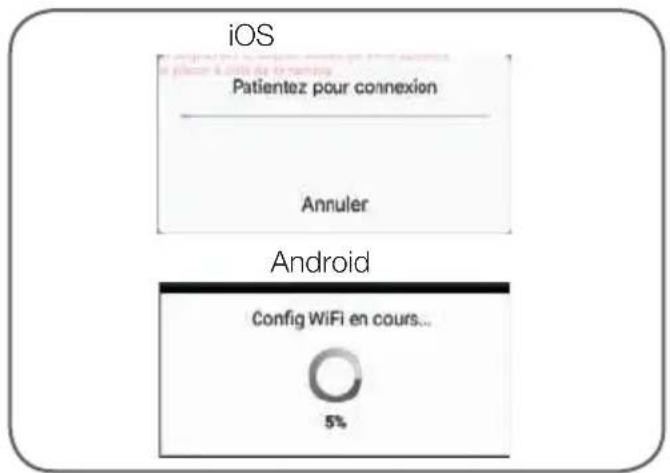

N.B.: una volta alimentata, affinché la telecamera si a disponibile occorre attendere 30 secondi.

Dopo che l'app avraviviatiato alla telecamera le informazioni relative alla connessione Wi-Fi, la telecamera si connette alla rete Wi-Fi automaticamente.

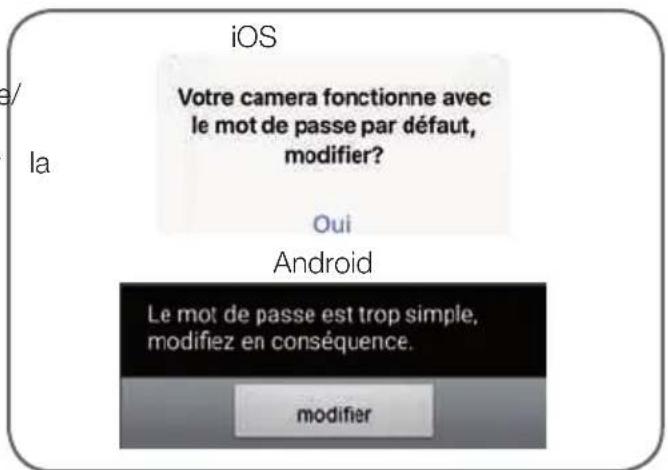

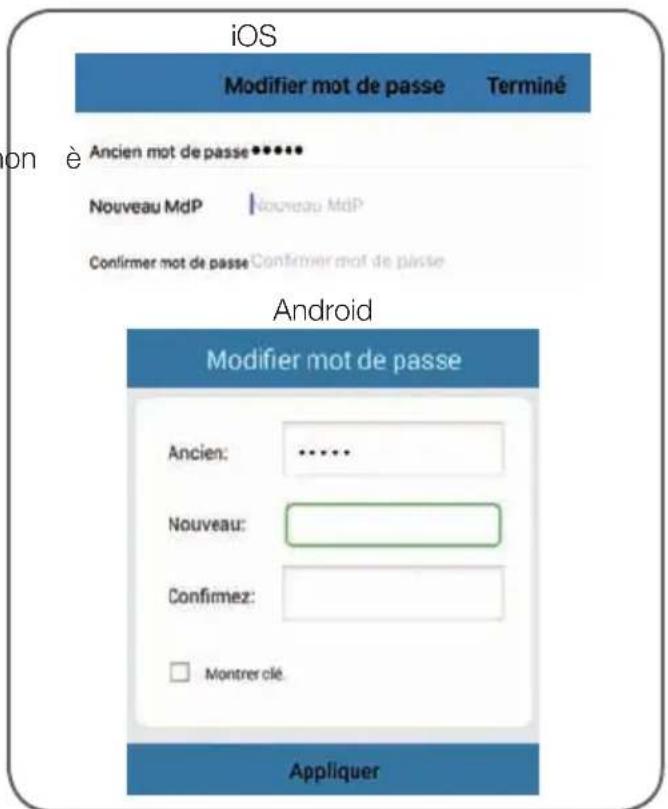

Lo smartphone/il tablet proportà di modifi care password:

Toccare "Oui" (Si) e digitare la nuova password

Toccare quindi "Terminé" (Fine) in alto a dest dello schermo oppure "Appliquer" (Applica) per aggiungere la telecamera alla lista delle telecamere riconosciute dall'applicazione.

D - CONFIGURAZIONE

Android

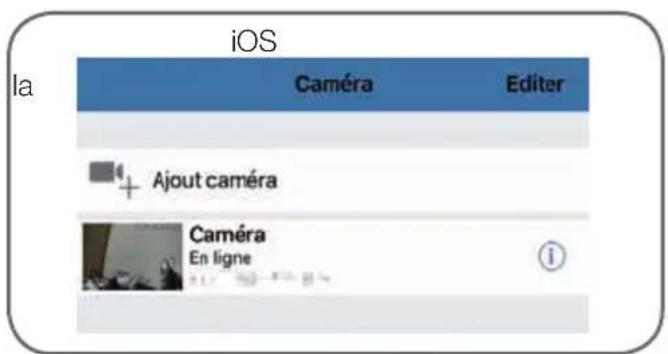

La telecamera compare all'interno della lista ed è possibile accedere alle immagini riprese e alle relative impostazioni.

2 - ACCESSO ALLE IMPOSTAZIONI

2.1 - Confi gurazione

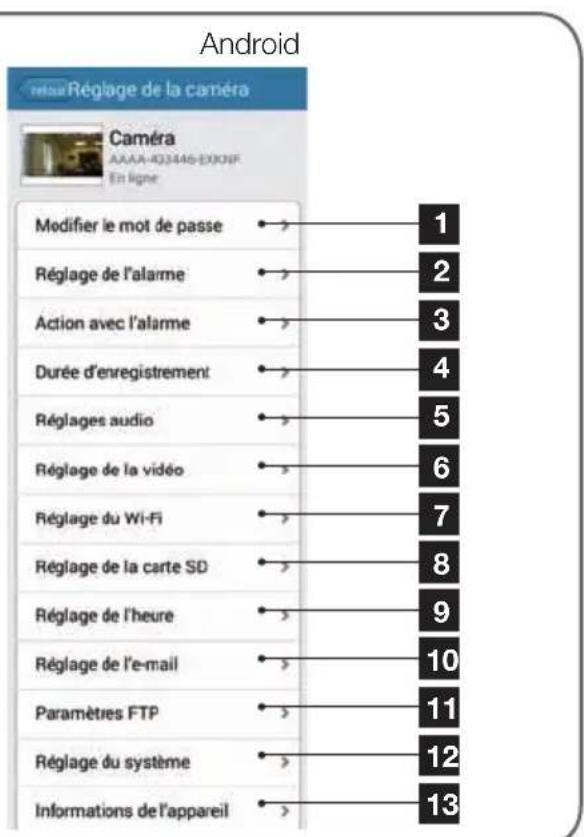

Per visualizzare i menu di configurazione, toccare

l'icona (Android) o (iOS) che compare a destra del nome della telecamera all'interno della lista delle telecamere:

iOS

1	Modifi ca della password di connessione alla telecamera (password predefi nita: "admin")
2	Attivazione/disattivazione e sensibilità di rilevamento
3	Azioni da effettare quando viene rilevato un movimento: notifica, invio e-mail, registrazione su scheda di memoria (richiede l'inserimento nella telecamera di una scheda microSD non inclusa)
4	Attivazione/disattivazione della registrazione continua su scheda microSD e durata degli videoi (richiede l'inserimento nella telecamera di una scheda microSD non inclusa)
5	Regolazione del volume dell'audio e del microfono

D - CONFIGURAZIONE

Impostazione della qualità video e del numero di fotogrammi al secondo.

Attenzione: se la qualità dell'immagine è impostata su un valore troppo alto rispetto alla qualità della connessione internet della telecamera o dello smartphone/tablet, è possibile che le immagini siano riprodotte a scatti o che si verifi chino delle disconnessioni.

E possibile regolare due flussi, che corrispondono alla "résolution Max" (risoluzione max) e alla "résolution faible" (risoluzione Bassa), e sono selezionabili nella riproduzione dell'immagine in diretta.

Attenzione: in alcuni casi la modifica de risoluzione della telecamera sare effettiva solo dopo aver riavviato l'applicazione. In caso di problemi, uscire e riavviare l'applicazione Aviwatch.

6

Confi gurazione W-Fi corrente della telecamera

7

Se nella telecamera è stata inserita una schedà microSD, sarebbe formattarla e visualizzarne la capacité e lo spazio libero residuo

9

Impostazione della data e dell'ora in sovrimpressione nel video della telecamera

10

Impostazioni relative all'invio di e-mail in caso di allarme (v. esempio seguente)

11

Impostazioni per il salvataggio su server FTP

12

Riavvio a distance della telecamera / Aggiornamento / Reset

13

Informazioni sulla rete della telecamera

2.2 - Esempio: configurare allarmi e-mail per la rilevazione di movimento

La funzione di allarme via e-mail della rilevazione di movimento richiede la disponibilità di 2 indirizzi e-mail: un indirizzo che la telecamera impiega per l'invio degli allarmi e un secondo indirizzato da utilizzato come destinatario degli stessi. La telecamera utilizes il nome utente e la password dell'indirizzo mittente per connettersi e inviare l'e-mail. La configurazione dell'account e-mail dipende dal fornitore del servizio utilizzato.

N.B.: i due indirizzi e-mail possono essere identici (in tal caso si inviera un messaggio a se stessi).

Per il nostro esempio, qui utilizzato www).(gmail.com:

[e-mail] invia gli allami,除去 [e-mail] li riceve. I due indirizzi devono essere stati precedentamente creati.

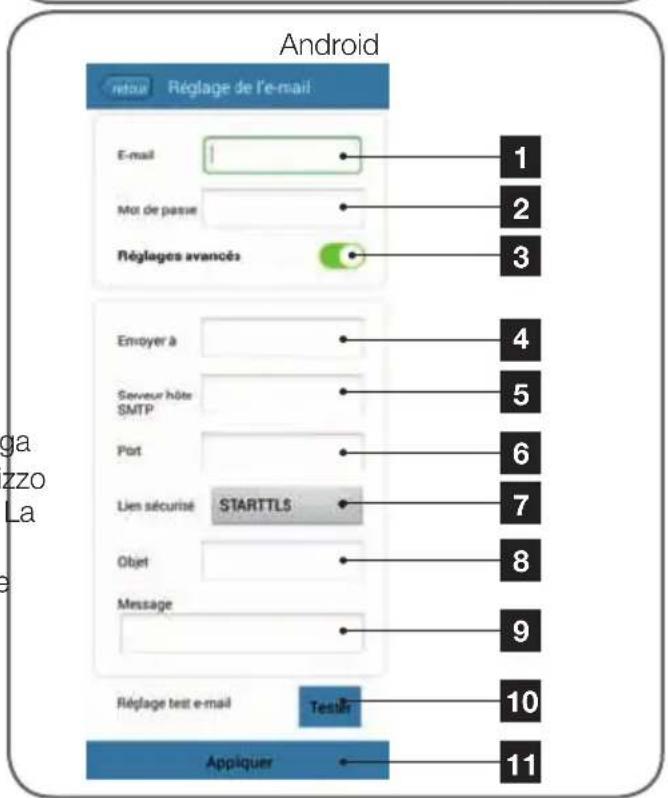

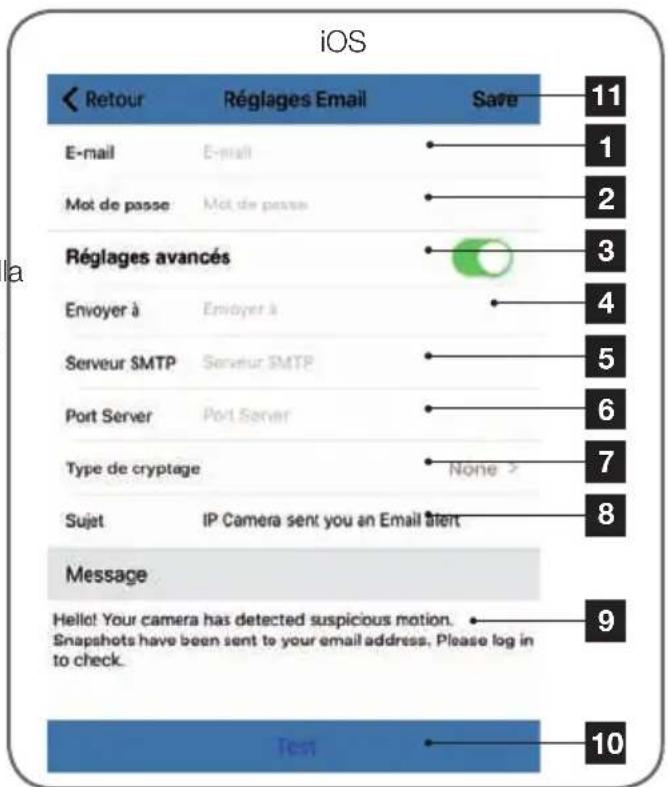

Accedere a "Réglages Email" (Impostazioni e-mail):

D - CONFIGURAZIONE

1	E-mail: Nome che è necessario insertire per collegarsi alla casella di posta elettronica che invierà gli allarmi. Nel nostro esempio gmail è l'indirizzo del mittente: [e-mail]
2	Password: La password di connession corrispondente a [e-mail] nel loro esempio
3	Impostazioni avanzate
4	Destinatario: Inserire qui l'indirizzo e-ma che riceverà gli allarmi. Nel loro esempio: [e-mail]
5	Server SMTP: dipende dal provider dell'indirizzo e-mail di invio degli allarmi. Nel loro esempio con gmail: smtp).(gmail.com)
6	Porta server: dipende dal provider di postelettronica dell'indirizzo e-mail da cui inviano gli allarmi. Nel loro esempio gmail: 587
7	Tipo di crittografia: sicurezza della connessione, dipende dal provider di posta elettronica. Nel loro esempio con g STARTTLS
8	Oggetto: oggetto dell'e-mail di allarme
9	Messaggio: corpo dell'e-mail
10	Test: consente di simulare un allarme per INViare un'e-mail e poterosi controllare che la telecamera sia confi Gurata correttamente.
11	"Save/Appliquer" (Applica): salva le impostazioni

N.B.: indipendente dal provider di po elettronica del destinatario, è il mittente che determina ciò che casa deve essere inserto in questi campi. Assicurarsi tuttavia che i messaggi di allarme non siano considerati come posta indesiderata dai destinatari.

Attenzione: alcuni provider di posta elettronica non accetteranno che la telecamera invii notifi chezza il previo consenso da parte dell'utente. Per maggiori informazioni, consultare le impostazioni di sicurezza della propria posta elettronica.

Informazione importante: Questo tipo di impostazioni dipende esclusivamente nella propria posta elettronica ed è quindi inutile contattare in proposito l'assistenza tecnica Avidsen. Per maggiori informazioni, contattare

direttamente il proprio provider di posta elettronica.

con

Una volta completata la configurazione, la telecamera è predisposta per l'invio delle e-mail. Ora occorra indicate quando inviarle. Per farlo, accedere alle impostazioni della telecamera e aprire il menu "Action avec alarme" (Azione

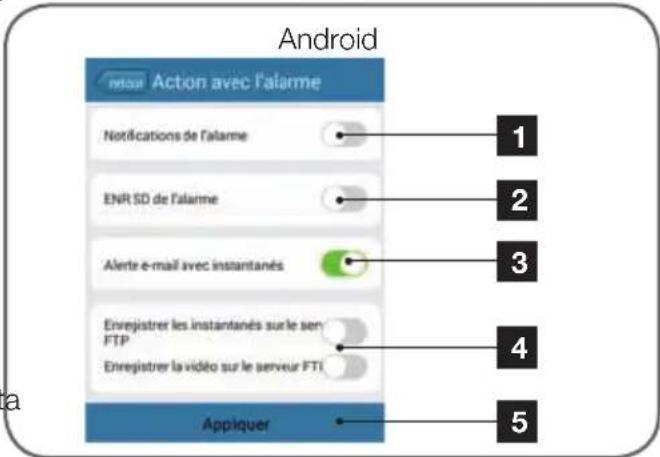

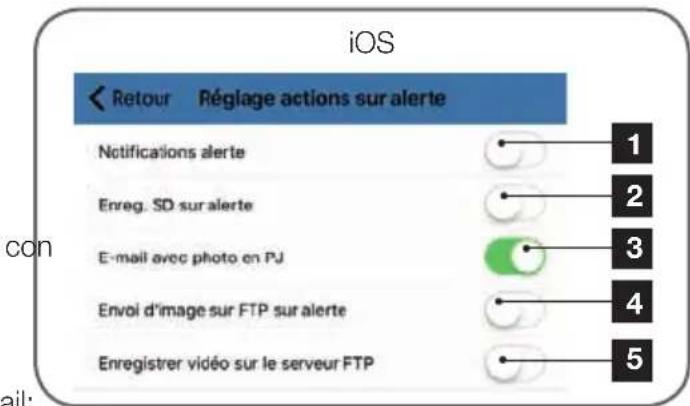

con allarme in corso) o "Réglage actions sur alerte" (Impostazione azioni con allarme in corso):

D - CONFIGURAZIONE

3	E-mail con Foto in allegato: se è stata eseguita la confi gurazione dell'e-mail (v. paragrafo precedente), il rilevamento di movimento genererà l'invio di un'e-mail
4	Opzioni relative all'FTP, non trattate in questo manuale
5	Per salvare le impostazioni, toccare "Appliquer" (Applica) oppure "retour" (indietro) su iOS.

La confi gurazione è ora completata. A partire da ora, a seconda delle impostazioni scelte, gli eventuali movimenti fatti davanti alla telecamera genereranno l'invio di un'e-mail di allarme e di una notifica nell'app Aviwatch, e/o la registrazione sulla schedà di memoria.

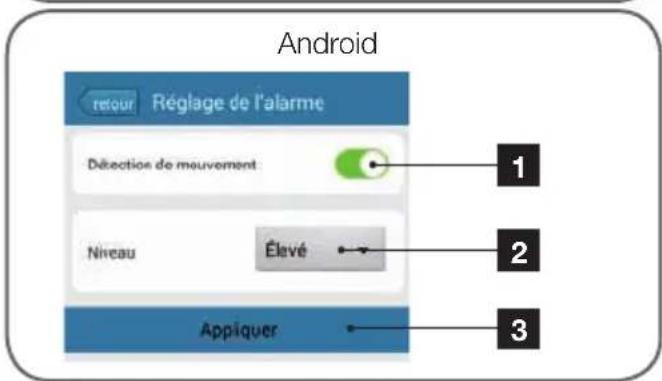

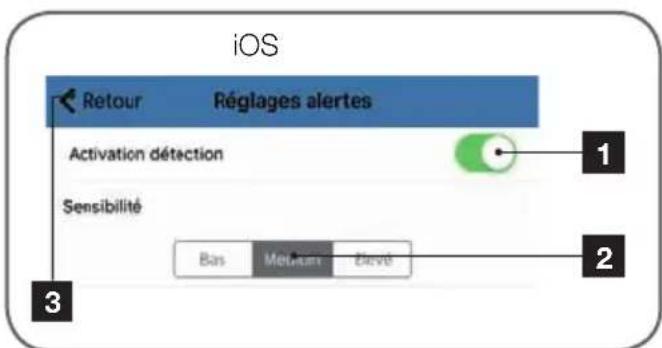

Una volta terminata la confi gurazione, bastera attivare il rilevamento dei movimenti nel menu "Réglages alertes" (Impostazioni allarmi):

1	Toccare per attivare il rilevamento dei movimenti
2	Toccare per regolare la sensibilità di rilevamento dei movimenti. Alta sensibilità =anche il più piccolo movimento farà scattare l'allarme; Bassa sensibilità = solo i movimenti più intensi faranno scattare l'allarme.
3	Per salvare le impostazioni, toccare "Appliquer" (Applica) oppure "retour" (indietro) su iOS

1 -VIDEO IN DIRETTA

Per visualizzare le immagini riprese in tempo reale, accedere alla lista delle telecamere e toccare l'immagine che compare a sinistra del nome della telecamera:

1	Capovolgimento orizzontale/verticale dell'imagine
2	Torna alla lista delle telecomere
3	Attiva l'ascolto a distance
4	Scatta una fotte e la salva su smartphon tablet
5	Registra un video e lo salva su smartphone/tablet
6	Selezione della qualità dell'imagine (utile in caso di connessione rete o mobile mediocre): sono possibili 2 impostazioni distinte
7	Attiva la trasmissione della voce verso la telecamera (visible solo dopo aver toccato l'icona "3")

2 - VISUALIZAZIONE DELLE FOTO E DEIVIDEO REALIZZATI DALLA TELECAMERA

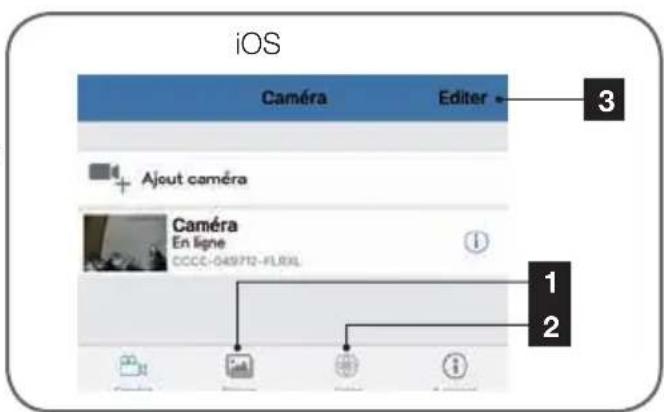

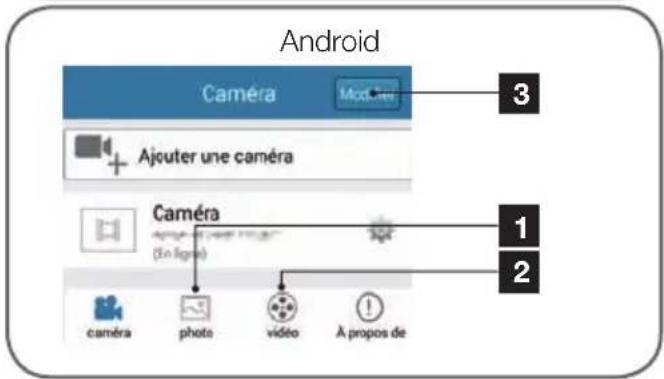

Partendo alla lista delle telecamere è possibile accedere alle fotografie scattate e salute nelle smartphone/tablet, ai video salvati dello smartphone/ tablet e ai video salvati nella schedà microSD (non inclusa) della telecamera.

Se l'opzione di registrazione su schedà di memoria è attiva, in seguito a un allarme sare possibile consultare la registrazione relativà al rilevamento.

1 2 3	Visualizzazione delle fotto scattate alla television e salute sullo smartphone o sul tablet (icona "®" nella visualizzazione in diretta delle immagini).
	Visualizzazione dei video registrati alla television e salvati sullo smartphone/tablet (icona "®" nella visualizzazione in diretta della television, pulsante "local" (locale) nel menu "Vidéo" (Video)) o sulla scheda microSD presente nella television (registratione continua o in seguito a un allarme, pulsante "en ligne" (on-line) all'interno del menu "Vidéo" (Video)).
	"Editor" / "Modifier" (Modifica) permette di modificare il nome della television e la relativa password (in caso di erre) eliminarare la television in ambiente Android. Per eliminare la television in ambiente iOS, trascinare il nome della television verso sinistra.

In caso di problemi o di perdita delle credenziali di accesso, la telecamera può essere riportata alle impostazioni di fabbrica tenerendo premuto per 15 secondi il tasto Reset. Al termine della reinizializzazione la telecamera si riavvia automaticamente. Dopo 30 secondi sare nuovamente disponibile per essere riconfigurata.

G - NOTE TECNICHE E LEGALI

1-CARATTERISTICETECNICHE

Telecamera
Alimentazione	5 V CC / 1A
Interfaccia rete senza fili	Wi-Fi IEEE 802.11b/g/n 2.4Ghz
Sensore ottico	¼" CMOS
Intensità luminosa minima	0 lux
Visione notturna	Automatica (sensore crepuscolare) Portata: 10m
Ottica	f:3.6mm
Tasti	Tasto di reset: ripristina i parametri di fabbrica
Compressione video	h.264
Risoluzione	Flusso principale: fino a 1280x720 pixel Flusso secondario: fino a 640x352 pixel
Audio	Microfon e altoparlante integrati per Communicationi audio bidirezionali
Memoria	1 alloggiamento per scheda microSD fino a 128GB per salvare video con accesso da remoto
Motori	Angolo di rotazione orizzontale 350° Angolo di rotazione verticale 120°
Temperatura e umidità d'utilizzo	da 0°C a 40°C, da 20% a 85% RHenza condensa Solo per uso interno
Temperatura e umidità di conservazione	da -10°C a 60°C, da 0% a 90% RHenza condensazione

2 - gARANZIA

Il presente prodotto è coperto da una garanzia
pezzi e manodopera di 2 anni a partire d data di acquisto. Per far valere la garanzia necessario conservare la prova di acquisto.
- La garanzia non copre eventuali danni dovuti a negligenza, urti o incidenti.
- La garanzia non si applica al prodotto aperto o riparato da persone esterne alla società Avidsen.
- Eventuali interventi di riparazione autonomi dell'apparecchio invalidano la garanzia.

3 - ASSISTENZA E CONSIgLI

Nonostante tutta la cura con la quale abbiamo

progettato i nostri prodotti e realizazo il presente manuale, qualora l'utente incontri difficoltà nell'installare il prodotto o abbia dei dubbi. aè invitato a contattare i nostri specialisti, c èsaranno sempre a sua completa disposizione per rispondere a tutte le sue domande.

• In caso di malfunzionamento del prodotto durante l'installazione o pochi giorni dopo la stessa si invita a contattare il servizio clienti rimanendo di fronte al prodotto: molto probabilitmente il problema derivata da un errato settaggio o da un'installazione non conforme eosi facendo i nostri tecnici potranno diagnosticarne subito l'origine. Se inceve il problema dovesse derivare dal prodotto stesso il technician fornirà all'utente un apposto numero di praticaperc poter effettuire un reso in negozio. In mancanza di tale numero di pratica

il rivenditore potrà rifiutarsi di sostituire

il prodotto difettoso. I tecnici del servizio post-vendita sono disponibili al numero:

Assistenza clienti: [phone]

Dal lunedi al venerdi dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00.

4 - RESO DEL PRODOTTO - SERVIZIO POST VENDITA

Nonostante tutte la cura con la quale abbiamo progettato e realizazo il prodotto acquistato, qualora fosse necessario rinniarlo al produttoretramite il servizio post vendita per permefterne la riparazione, sera possibile consultare lo stato di avanzamento dell'intervento collegandosi al seguente situ Internet: http://sav.avidsen.com

Avidsen si impegna a disporre di uno stock di pezzi di ricambio per quello prodotto durante il periodo di garanzia contrattuale.

5 - DICIHIARAZIONE DI CONFORMITA

Alla direttiva R&TTE

Avidsen dichiara che il dispositivo seguente:

Telecamera IP Wi-Fi da interno 720P 123382

É conforme alla direttiva RED e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti:

EN 60065:2014

EN 62479:2010

EN 301 489-1 V2.1.0:2016-04

EN 301 489-17 V3.1.0:2016-04

EN 300 328 V2.0.20:2016-03

Chambray les Tours, 06/02/2017

Alexandre Chaverot, presidente
