123382 WiFi - Caméra de surveillance AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance WiFi intérieure
Marque	Avidsen
Modèle	123382 WiFi
Alimentation	5 VDC / 1 A (adaptateur secteur fourni)
Résolution maximale	1280 x 720 pixels (HD 720p)
Vision nocturne	Oui, automatique (capteur crépusculaire), portée 10 m
Angle de rotation horizontal	350°
Angle de rotation vertical	120°
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Stockage	Logement pour carte microSD jusqu'à 128 Go (non fournie)
Connectivité	WiFi 802.11 b/g/n 2,4 GHz (non compatible 5 GHz, non compatible WiFi HT40)
Détection de mouvement	Oui, avec réglage de sensibilité
Notifications	Application mobile, e-mail avec photo jointe, enregistrement sur microSD
Application	Aviwatch (iOS et Android)
Réinitialisation	Bouton Reset (appuyer 15 secondes)
Température d'utilisation	0°C à 40°C
Humidité d'utilisation	20 % à 85 % RH sans condensation
Entretien	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humidifié ; ne pas utiliser de produits abrasifs ou corrosifs
Sécurité	Ne pas installer en extérieur, à proximité de produits chimiques, ou sous lumière directe du soleil
Garantie	2 ans, pièces et main-d'œuvre (hors négligence, chocs, ou ouverture par un tiers)
Pièces détachées	Disponibles pendant la période de garantie contractuelle (contacter le SAV)

FOIRE AUX QUESTIONS - 123382 WiFi AVIDSEN

Comment installer la caméra Avidsen 123382 WiFi ?

Fixez la caméra à l'aide des vis et chevilles fournies (pour mur plein). Branchez l'adaptateur secteur (5 VDC / 1 A) et connectez le câble USB. Téléchargez l'application Aviwatch, puis suivez les instructions pour ajouter la caméra via recherche WiFi et scanner le QR code.

La caméra ne se connecte pas au WiFi. Que faire ?

Vérifiez que votre réseau WiFi est en 2,4 GHz (non compatible 5 GHz). Désactivez le WiFi HT40 sur votre box. Évitez les caractères spéciaux dans le mot de passe. Assurez-vous que la caméra est sous tension depuis au moins 30 secondes avant configuration.

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez sur le bouton Reset (situé sous la caméra) pendant environ 15 secondes. La caméra redémarre et est prête pour une nouvelle configuration après 30 secondes.

Puis-je utiliser une carte microSD avec cette caméra ?

Oui, la caméra dispose d'un logement pour carte microSD (non fournie) jusqu'à 128 Go. Elle permet l'enregistrement continu ou sur détection de mouvement, accessible à distance depuis l'application.

Comment configurer les alertes par e-mail ?

Dans l'application, accédez aux paramètres de la caméra, puis à la configuration e-mail. Renseignez l'adresse e-mail expéditrice, le mot de passe, le serveur SMTP, le port et le type de cryptage. Ensuite, dans 'Action avec alarme', activez l'envoi d'e-mail avec photo en pièce jointe.

La vision nocturne ne fonctionne pas. Que vérifier ?

Assurez-vous que le capteur crépusculaire n'est pas obstrué. La portée infrarouge est de 10 m. Vérifiez que la caméra n'est pas exposée à une source lumineuse directe qui pourrait perturber le capteur.

Comment accéder aux enregistrements stockés sur la carte microSD ?

Depuis la liste des caméras dans l'application, cliquez sur l'icône de lecture vidéo. Sélectionnez l'onglet 'Carte SD' ou 'En ligne' pour consulter les enregistrements sur la microSD de la caméra.

Puis-je utiliser la caméra en extérieur ?

Non, la caméra est conçue pour un usage intérieur exclusivement (température de 0°C à 40°C, humidité 20%-85% sans condensation). Ne pas installer à l'extérieur.

Comment modifier le mot de passe de la caméra ?

Dans les paramètres de la caméra (icône à droite du nom), sélectionnez 'Changement du mot de passe'. Le mot de passe par défaut est 'admin'. Choisissez un nouveau mot de passe et validez.

Que faire si l'application Aviwatch ne trouve pas la caméra ?

Vérifiez que votre smartphone est connecté au même réseau WiFi que celui que la caméra doit utiliser. Assurez-vous que la caméra est sous tension et que le voyant est allumé. Si le QR code est illisible, cliquez sur 'No QRCODE ? Click here' dans l'application. Vous pouvez aussi réinitialiser la caméra et recommencer.

MODE D'EMPLOI 123382 WiFi AVIDSEN

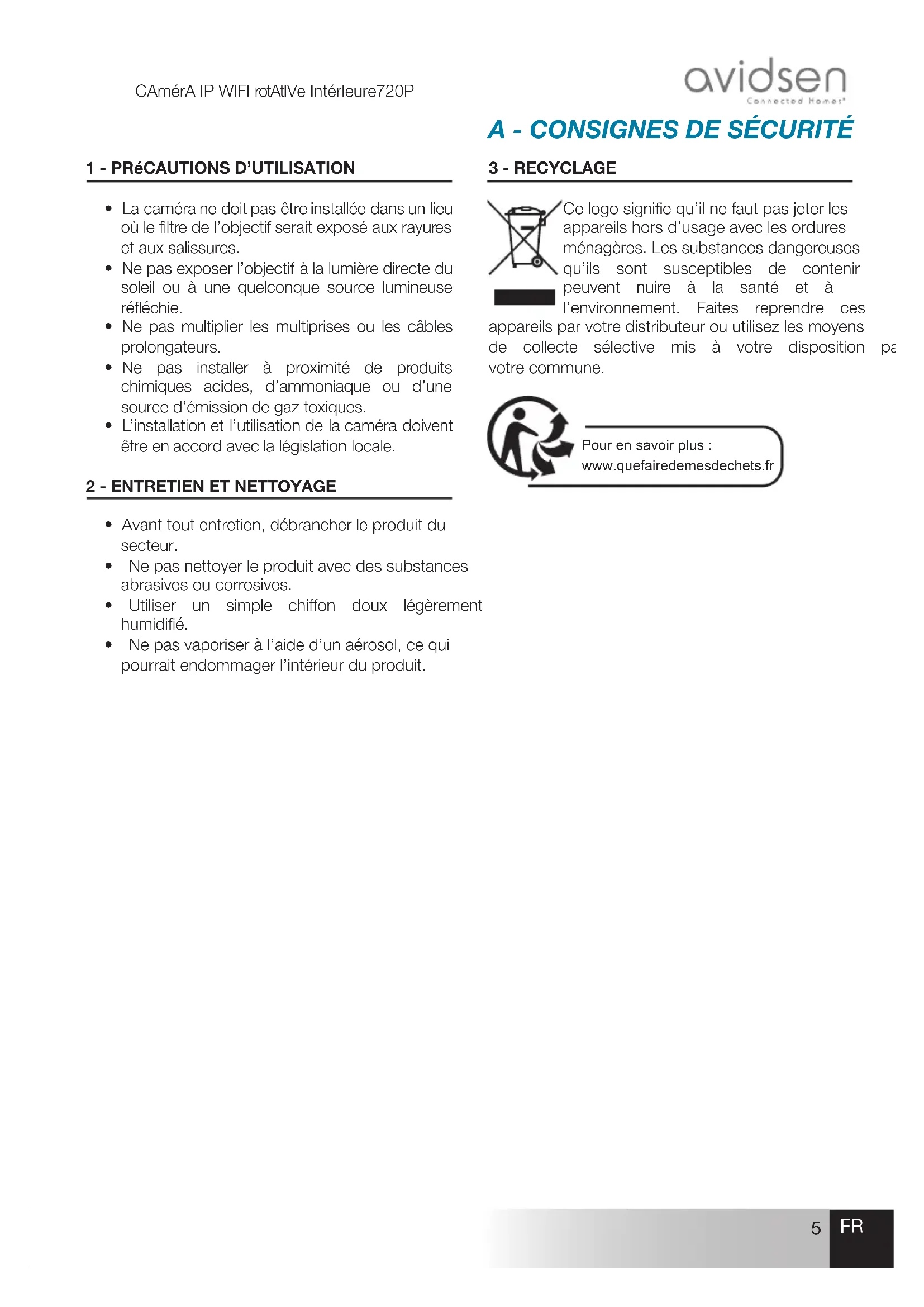

• Laamera ne doit pas etre estinallée dans un lieu ou le filtre de I'objectif serait exposé aux rayures et aux salissures.
• Ne pas exposer l'objet à la lumière directe du soleil ou à une quelconque source lumineuse réflèchie.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximé de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• L'installation et l'utilisation de laamera doit être en accord avec la législation locale.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles deContainir peuvent nuire à la santé et à l'environnement. Faites reprendre ces

appareils par votre distributeur ou utilisez les moyens de collecte selective mis à votre disposition par votre commune.

Pour en savoir plus: www.quefairedemesdechets.fr

2-ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
  Utiliser un simple chiffon doux légarement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

B - DESCRIPTION DU PRODUIT

1-CONTENU DU KIT

1 Caméra
2 Bras de fixation murale
3 Adaptateur secteur 230Vac 50Hz / 5Vdc1A

4 Câble USB pour alimentation de laamera
5 Vis pour fixation du pied
6 Vis

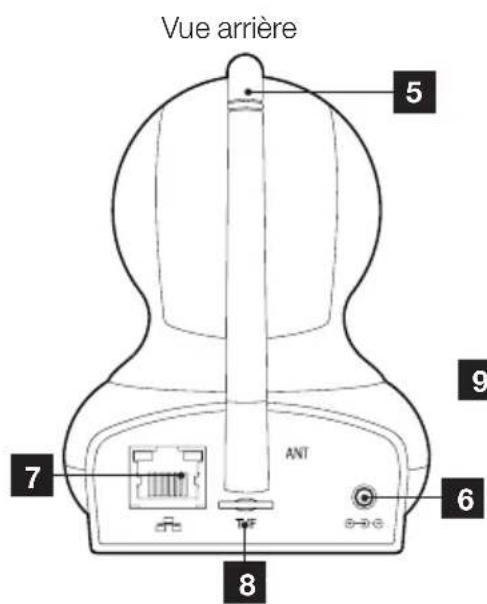

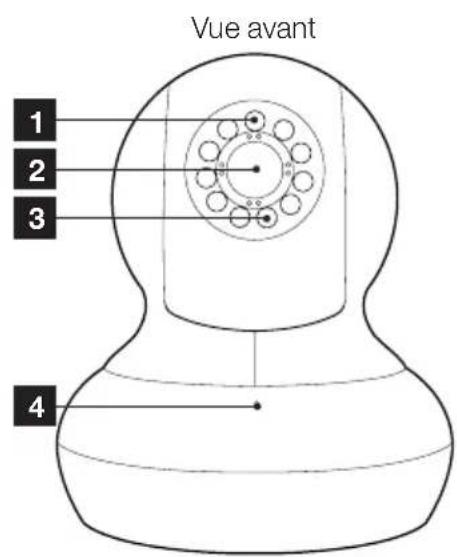

2-CAMERA

1 CApacheur de luminosité
2 Objectif
3 Éclairage infrarouge pour vision de nuit
4 Microphone
5 Antenne WiFi
6 Prise d'alimentation pour adaptateur secteur 5Vdc 1A fourni

7 Prise réseau filaire
8 Logement pour carte microSD (non fournie)
9 Haut-parleur
10 Bouton de réinitialisation
11 QR code

3 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50Hz / 5Vdc 1A est fourni dans le kit pour l'alimentation de laamera. Ne pas utiliser d'autres modèle d'alimentation sous risques de déterminer laamera et annuler la garantie.

C - INSTALLATION

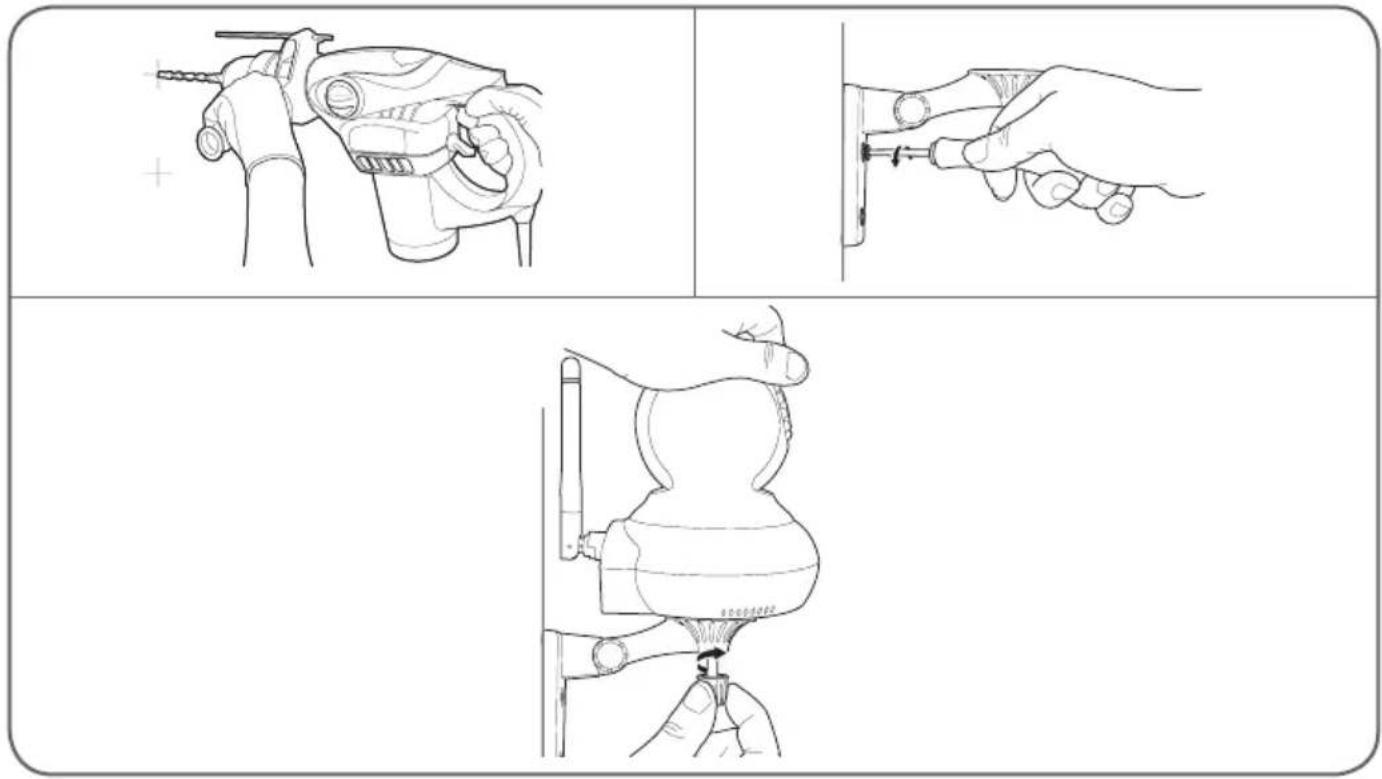

1 - INSTALLATION DE LA CAMERA

Fixez laamera à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies convennent pour des murs en matériel plein).

Attention à fixer solidement laamera pour éviter toute chute.

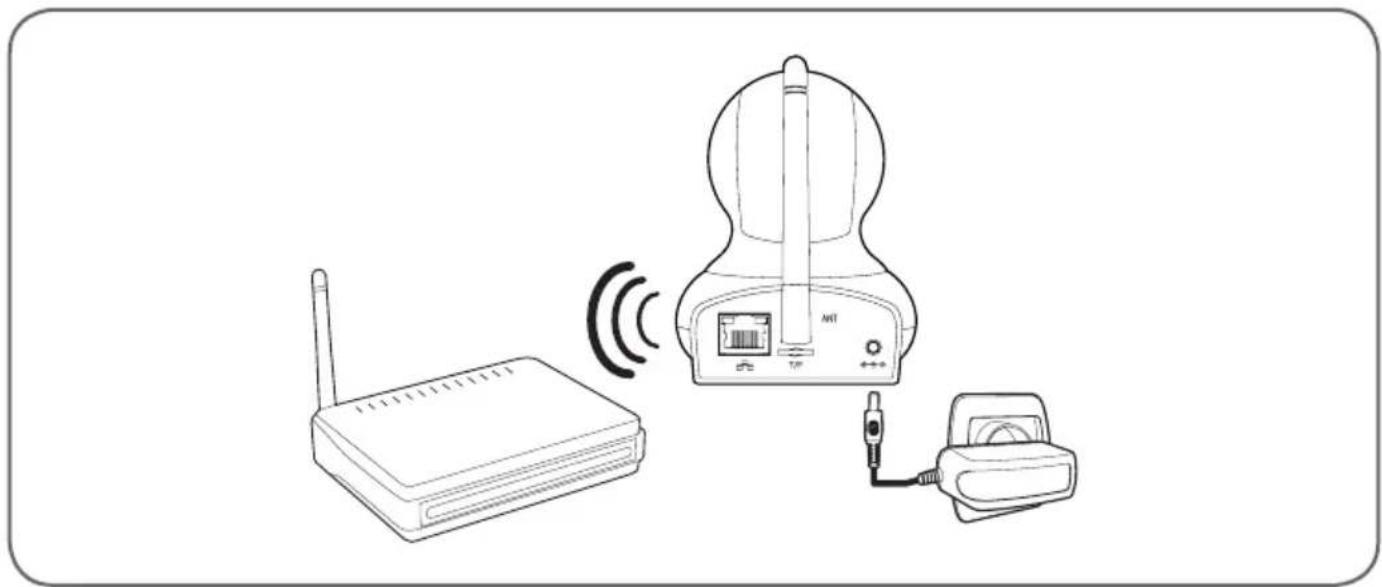

2-CONNEXION DE LA CAMERA

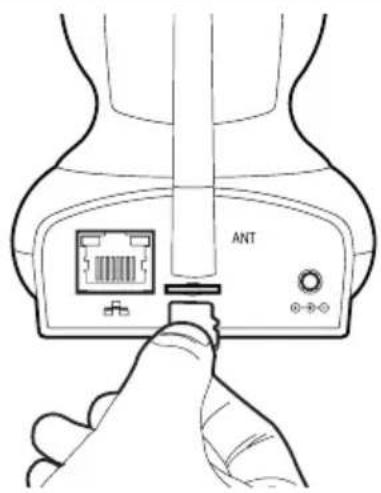

Votre camera dispose d'un logement pour carte microSD lui permettant de dispose d'une m stockage interne. Laaille maximum est de 128Go.

D - CONFIGURATION

1 - CONFIGURATION DE LA CAMERA ET AJOUT DANS L'APPLICATION

Téléchargez et installez sur votre smartphone

tablette l'application Aviwatch sur l'appstore ou Google Play puis lancez l'application.

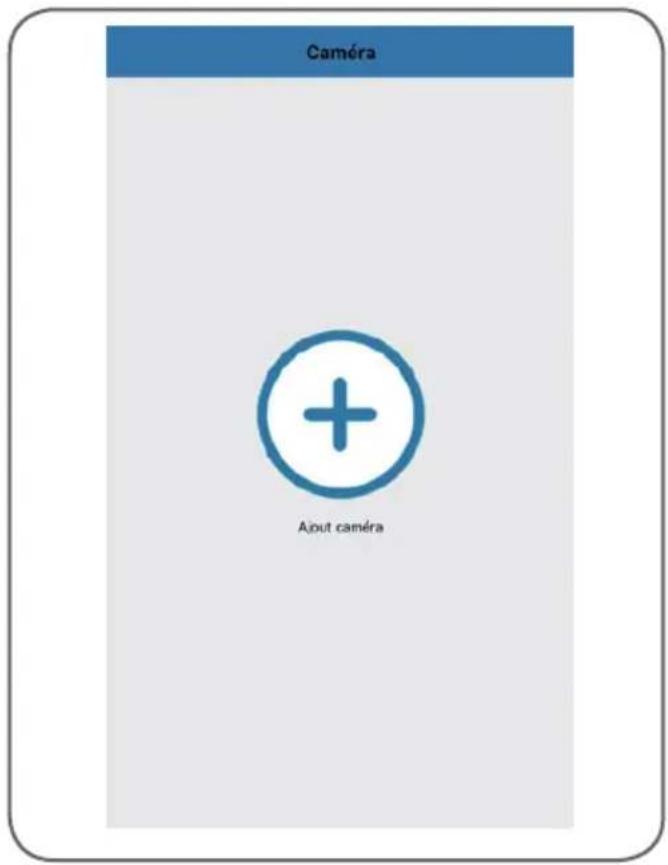

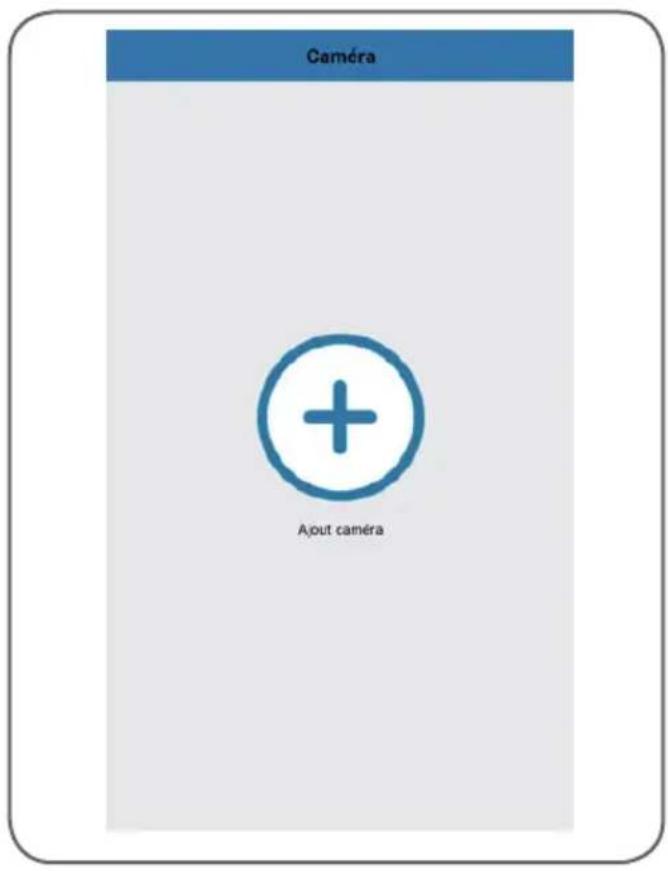

Cliquez sur « + » ajoutamera

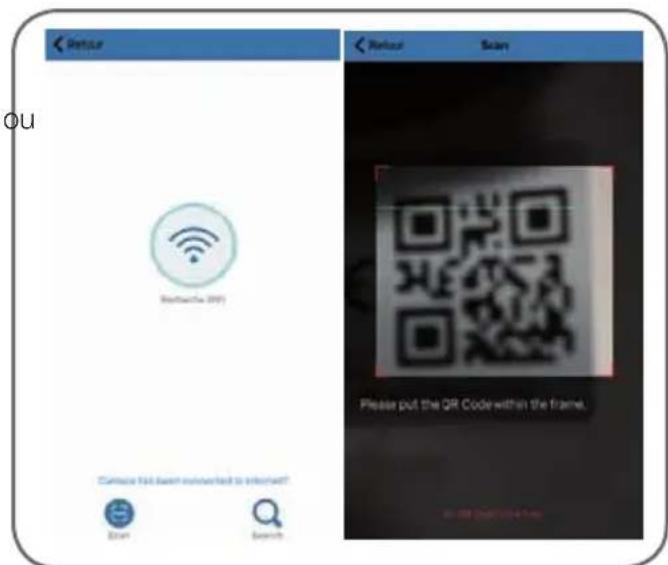

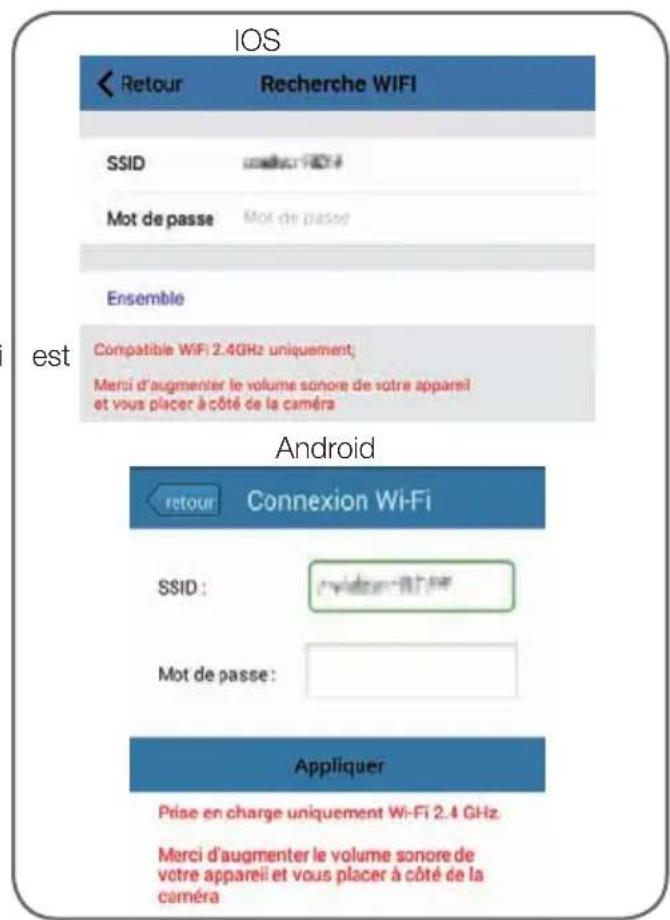

Cliquez ensuite sur « recherche wifi » pour ajouter votreamera et scanner le QRCODE si celui accessible, sinon cliquez sur « No QRCODE ? Click here »

Important : connectez votre smartphone ou tablette sur le réseau Wifi que laamera devra utiliser.

Non compatible Wifi HT40, non compatible WiFi 5GHz. Veuillez vérifi er les paramètres WiFi de votre box auprès de votre fournisseur d'accès internet.

Les caractères spéciaux (# ! ~& , etc...) dans votre clé de sécurité peuvent entrainer des difficultés à la connexion WiFi.

Après avoir indiqué le mot de passer du réseau WiFi que laamera devra utiliser, cliquez sur « Ensemble » ou « Appliquer » : votre tablette ou smartphone vous demande si laamera est à portée et qu'elle est préte à être confi gurée

Si vous camera est à proximé et non confi gurée, cliquez sur « Oui » ou « OK » pour démarrer confi guration par l'application.

Remarque: laamera nécessite 30 secondes après avoir eté mise sous tension pour être disponible.

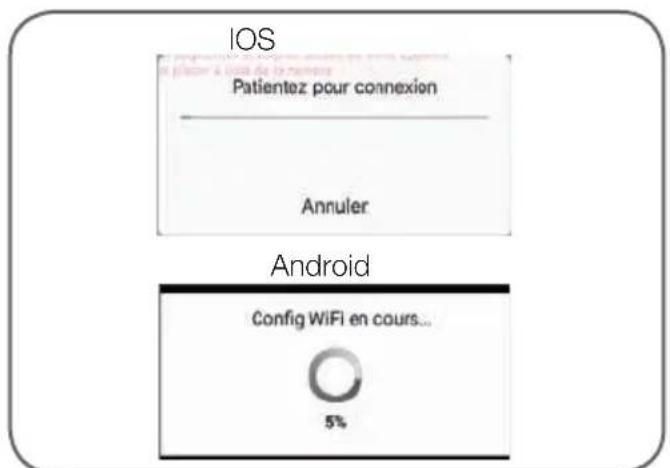

Une fois les informations de connexion WiFi envoyées à la camera par l'appli, laamera connecte en WiFi au réseau.

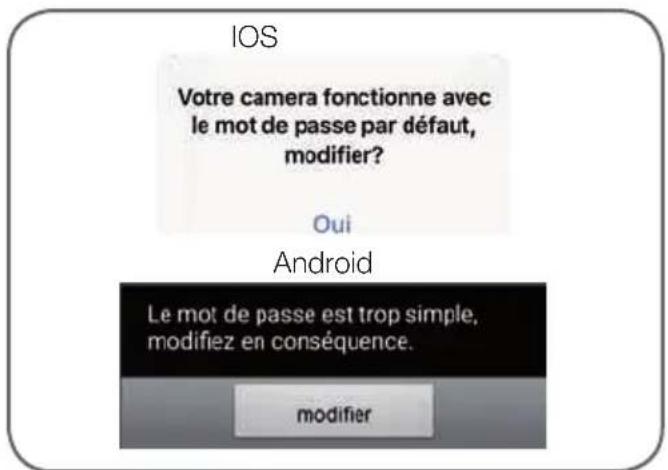

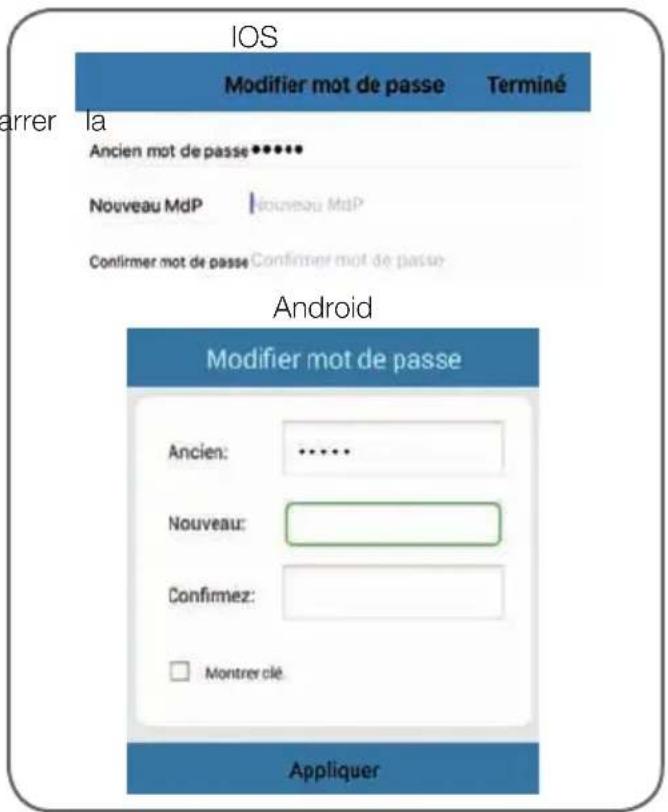

Votre smartphone ou tablette vous invitera a changer le mot de passer :

Cliquez sur « Oui » et renseigner un nouveau mot de passer

Gáquez en fin sur « Terminé » en haut à droite de l'écran ou sur « Appliquer » pour ajouter laamera à la liste des caméras connues de l'application.

D - CONFIGURATION

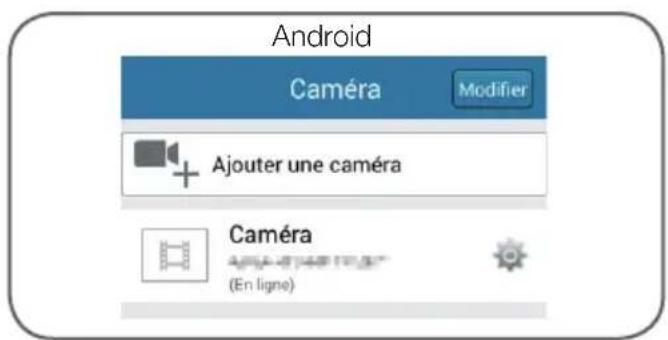

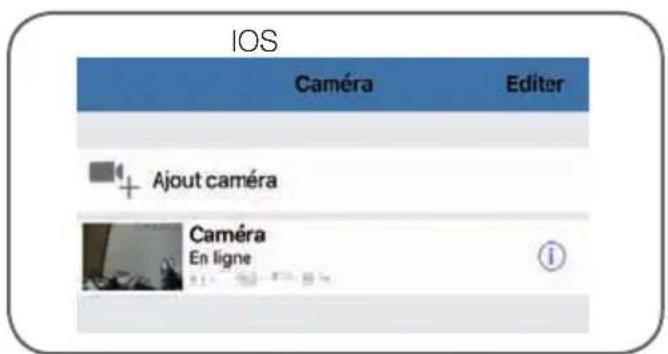

Votrecameraapparaitdansla listetvousaccésa sonimage etasesreglages.

2 - ACCES A L'ENSEMBLE DES REGLAGES

2.1 - Configuration

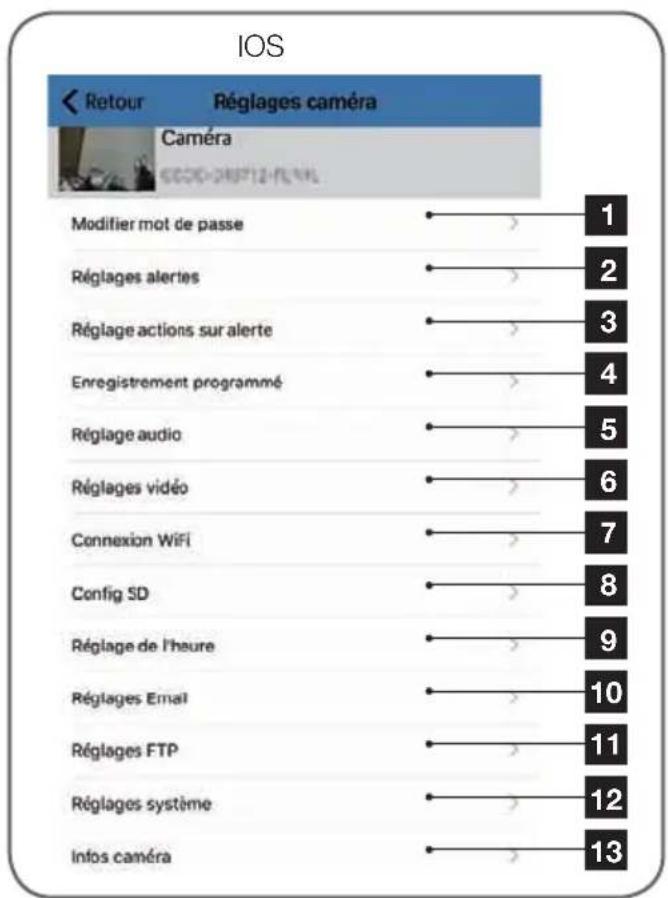

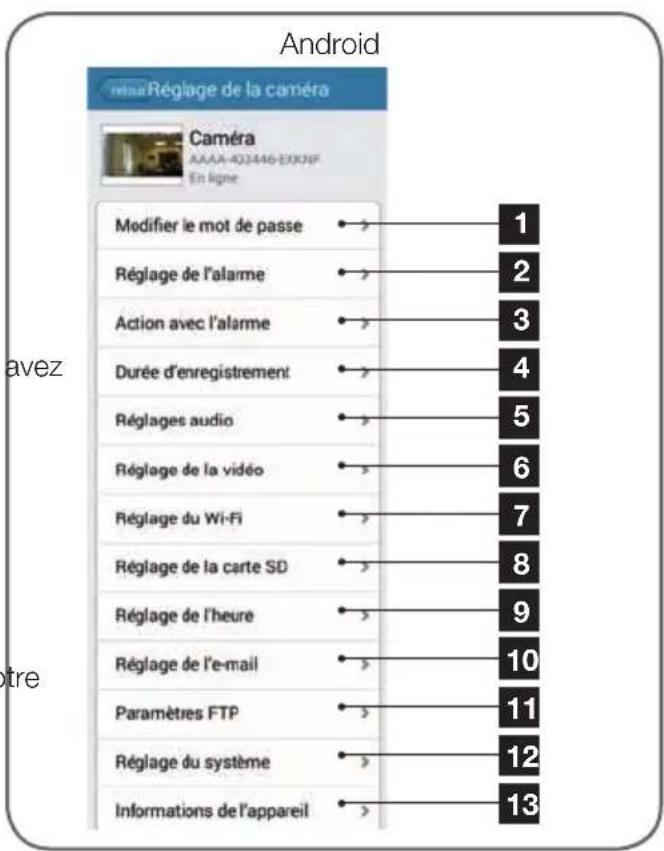

Depuis la liste des caméras, cliquez sur l'icone

Android) ou (iOs) a droite du nom de camera pour afficher les menus de configuration :

votre

1	Changement du mot de passer de connexion à laamera (par défaut « admin »)
2	Activation/désactivation et sensibilité de détction de mouvement
3	Actions à effectuer si un mouvement est détecté : notification cation, envoi de mail, lancement d'un enregistrement sur carte mémoire (requiert l'insertion d'une carte microSD non fournie dans laamera)
4	Activation/désactivation de l'enregistrement en continu sur carte microSD et la des vidés (requiert l'insertion d'une microSD non fournie dans laamera)
5	Réglage du volume sonore et du micro

iOS

Retour RÉglages Email Save 11

E-mail E-mail 1

Mot de passer Mot de passant 2

Régliages avancés 3

Envoyer à Envoyer 4

Serveur SMTP Serveur SMTP 5

Port Server Port Server 6

Type de cryptage None 7

Sujet IP Camera sent you an Email Stent 8

Message

Hello Your camera has detected suspicious motion. 9

Snapshots have been sent to your email address. Please log in to check.

Test 10

Android

retail RÉglage de l'e-mail 1

Email 1

Mot de passage 2

Régliages avances 3

Envoyer à 4

Serveur hôte 5

SMTP Port 6

Port Lien sccutial STARTTLS 7

Objet 8

Message 9

Réglage test e-mail Test5 10

Applicateur 11

D - CONFIGURATION

2	Mot de passer : Le mot de passer de connexion qui correspond à adressenvoi@gmail. com dans notre exemple
3	Réglages avancés
4	Envoyer à : Renseignez ici l'adresse qui va recevoir les alertes. Dans notre exemple [e-mail]
5	Serveur SMTP : dépend du fournisseur mail de l'adresse qui envoie l'alerte. notre exemple avec gmail, [e-mail]
6	Port serveur : dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans exemple avec gmail, 587
7	Type de cryptage : sécurité lors de connexion, liée au fournisseur de mail. Dans notre exemple avec gmail, STARTTLS
8	Sujet : sujet du mail d'alerte
9	Message : corps du mail
10	Test : vous permet de simuler une déclencher l'envoi d'un mail et contrôler bonne confi guration de votreamera.
11	Save / Appliquer : pour enregistrer la confi guration

Remarque: peu importe le fournisseur de mails du destinataires, c'est celui de l'expéditeur déterminé ce qui doit être entrez. Attention revanche à vérifier que les alertes ne sont considérées comme « courrier indésirable » dans la boîte du destinataires.

Attention: certains fournisseur mail ne sont pas accepter que laamera envoie des notifications sans autorisation de votre part. Consultez paramétres de sécurité de votre boite mail pour plus de détails.

Information : Il est inutilde contacter not assistance technique pour ces réglages,ils dépendent de votre boite mail. Pour plus de renseignements veuilles contacter votre fournisseur d'E-mail.

Une fois cette configuration terminée, votre camera sait envoyer des mails. Il fautmaintenant lui expliquer quand le faire, dans le menu « Action avec alarme » ou « Réglage actions suralerte » dans la configuration de laamera :

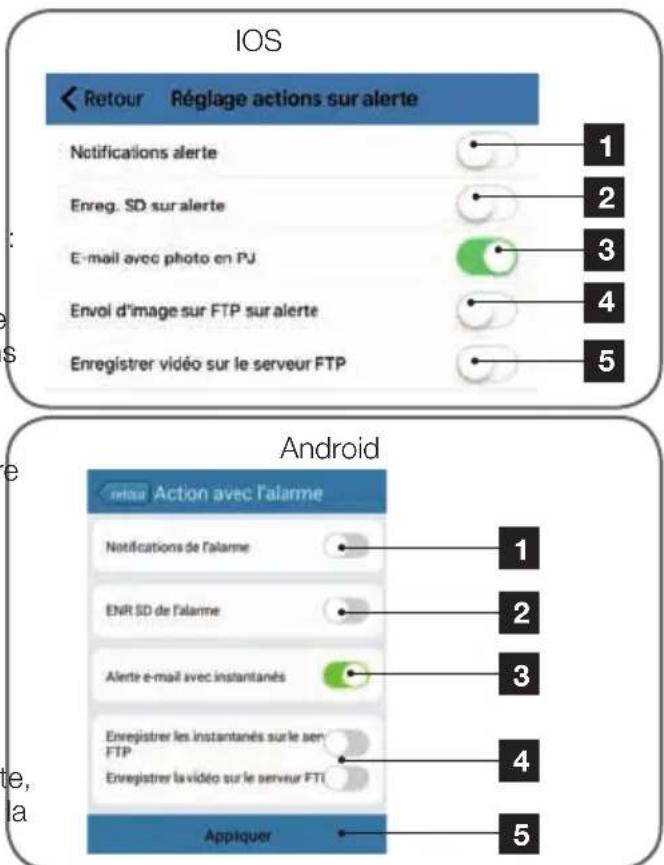

1	Notifi cation dans l'appli en cas d'une alerte : tout apparéil sur lequel la caméra a été enregistrée dans l'appli Aviwatch sera notification en de mouvement (l'appli doit fonctionner arrêté-plan sur la tablette ou le smartphone)
2	Enregistrement sur SD : si une carte microSD a été insérée dans la caméra, toute déclenchée l'enregistrement d'une réserve cette dernière. La réserve est consultable à distance (voir ci-après)
3	E-mail avec photo en piece jointe : confi guration mail a été effectuee (voir paragraphe précédent), un mail sera émis lors d'une détction de mouvement
4	Options liées au FTP, non abordées ici
5	Cliquez sur « Appliquer » pour sauvegarder votre confi guration, ou « retard » sur iOS

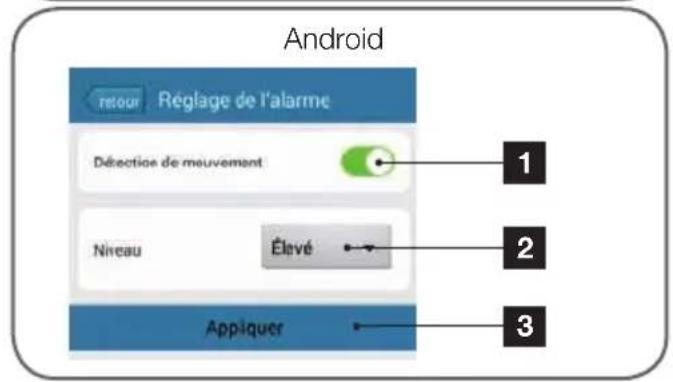

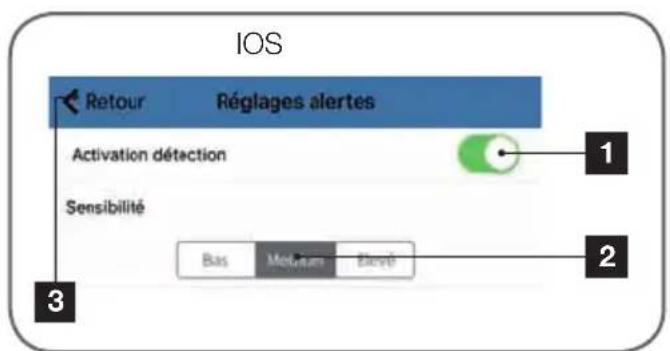

Une fois cette confi guration terminée, il ne vous reste plus qu'a activer la détction de mouvement dans le menu « Réglages alertes »:

1	Activez ici la détction de mouvement
2	Réglez ici la sensibilité de la détction de mouvement. En haute sensibilité le moindre mouvement déclenchera l'alerte, en basse sensibilité, seuls les mouvements importants à l'écran déclancheront l'alerte
3	Cliquez sur « Appliquer » pour sauvegarder votre confi guration, ou «-retour » sur iOS

La confi guration est terminée. Par la suite, tout mouvement devant laamera provoquera l'envoi d'un mail d'alerte, une notification dans l'appli Aviwatch, et/ou un enregistrement sur carte mémoire en fonction de vos réglages.

E - UTILISATION

1 -VIDEO EN DIRECT

Depuis la liste des caméras, cliquez sur l'image à gauche du nom de votreamera pour afficher l'imag en direct :

1	Retournement/renversement de l'image
2	Retour à la liste des caméras
3	Active l'écoute à distance
4	Prise d'une photo et stockage sur le smartphone ou la tablette
5	Prise d'une réserve et stockage sur le smartphone ou la tablette
6	Sélection de la qualité de l'image (utile en cas de connexion réseau ou mobile médiocre) : 2 réglages distincts sont accessibles
7	Active la transmission de la voix vers camera (uniquement visible après l'appui sur le « 3»)

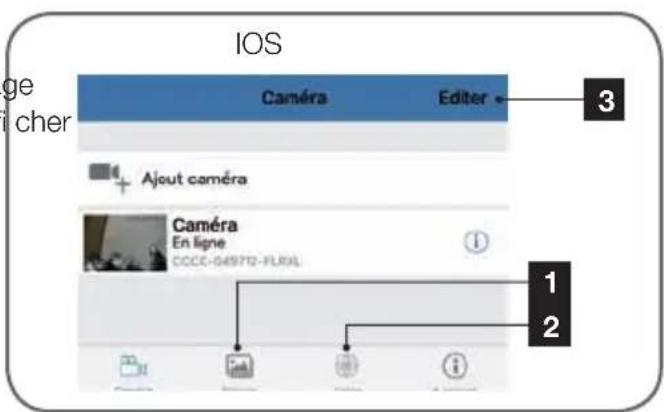

2 - LECTURE DES PHOTOS ET VIDEOS PRISES PAR LA CAMERA

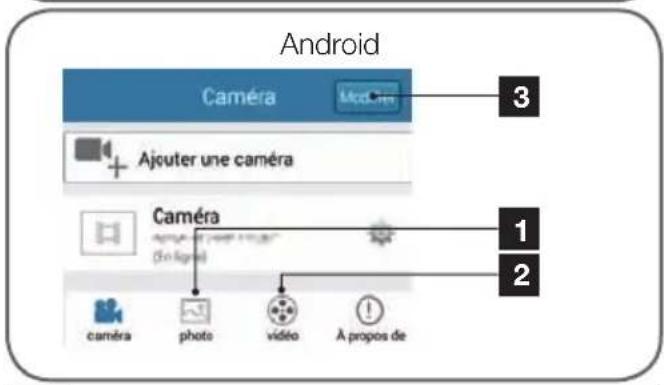

Depuis la liste des caméras, vous avez accès aux photos prises de la camera et stockées dans smartphone ou la tablette, aux videos stockées dans le smartphone ou la tablette, et aux videotes stockées dans la carte microSD (non fournie) de laamera.

Suite à une alerte, si vous avez activé l'enregistrement sur carte mémoire vous pouvez ainsi consulter l'enregistrement montrant la détention.

1	Consultation des photos prises par la camera et stockées dans le smartphone ou la tablette (icone «®» de la vue direct de laamera).
2	Consultation des videos prises par laamera, et stockées soit dans le smartphone ou la tablette (icone «®» de la vue direct de laamera, bouton «local» dans le menu Video), soit dans la carte microSD insérée dans laamera (suite à une alerte ou un enregistrement continu, bouton «encline » dans le menu Video).
3	« Editor » / « Modifier » vous permet d'editor le nom de votre camera, ainsi que le mot de passer d'accès (en cas d'erreur) ou de supprimer laamera sous Android. Pour supprimer laamera sous iOS veuilles effectuer un balayage vers la gauche nom de laamera

F - REINITIALISATION

En cas de problème ou de perte des identifiants, laamera peut être réinitialisée à ses valeurs par défaut en appuyant 15 secondes sur la touche Reset. Une fois réinitialisée, laamera redémarre. Au bout de 30 secondes elle est disponible pour reconfiguration.

G - INFORMATIONSTECNIQUES ET LEGALES

1-CARACTERISTIQUES TECHNIQUES

Caméra
Alimentation	5VDC / 1A
Interface réseau sans fil	WiFi IEEE 802.11b/g/n 2.4Ghz
Capeur optique	¼" CMOS
Intensité lumineuse minimum	0 lux
Vision de nuit	Automatique (capteur crépusculaire) Portée : 10m
Optique	f:3.6mm
Touches	Une touche de réinitialisation : retour aux paramètres usine
Compression vidéo	h.264
Résolution	Flux principal : jusqu'à 1280x720 pixels Flux secondaire : jusqu'à 640x352 pixels
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Stockage	1 logement pour carte microSD jusqu'à 128Go pour stockage de vidéo avec accès à distance
Moteurs	Plage de rotation horizontalé 350° Plage de rotation verticalé 120°
Température d'utilisation et humidité	0°C à 40°C, 20% à 85%RH sans condensation Usage interieur exclusivement
Température de stockage et humidité	-10°C à 60°C, 0% à 90%RH sans condensation

2 - GARANTIE

• Ce produit est garantie 2 ans, pieces et main d'oeuvre, à compter de la date d'achat. Il est imperatif de garder une preuve d'achet durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par néligence, chocs ou accidents.
• être ouvert ou réparé par des personnes étrangères à la société Avidsen.
• Toute intervention sur l'appareil annulera la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le sein que nous avons porté à la conception de nos produits et à la réalisation

de cette notice, si vous rencontres des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseilé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.

• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technician yous donna un nombre de dossier pour un retour en magasin. Sans ce nombre de dossier le magasin sera en droit de refuser l'échange du produit.

G - INFORMATIONSTECNIQUES ET LEGALES

Contactez les techniciens de notre service après vente au :

0 892 701 369 Service 0,35 €/min + prix appel

Du lundi au vendredi de 9h à 12h et de 14h à 18h.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante: http://sav.avidsen.com

Avidsen's engage à dispose r'd'un stock de pieces détachées sur ce produit pendant la période de garantie contractuelle.

5 - Déclaration DE CONFORMITE

A la directive R&TTE

Avidsen déclare que l'équipement désigné ci-dessous:

Camera IP WiFi interieur 720P 123382

Est conforme à la directive RED et que sa conformité a été évaluée selon les normes applicables en

viqueur:

EN 60065:2014

EN 62479:2010

EN301 489-1 V2.1.0 :2016-04

EN301489-17V3.1.0:2016-04

EN300328V2.0.20:2016-03

A Chambray les Tours le 06/02/17
Alexandre Chaverot, président

0 892 701 369 Service0,35 € / min + prix appel

Pour en savoir plus: www.quefairedemesdechets.fr

B - DESCRIPCION DEL PRODUCTO

1 - CONTENIDO DEL kIT

Descargue e instale en su téléphone inteligente

Haga Clinic en « + »añadirámara

"Action avec alarme" (Ação com alarme) ou
