MANUAL DE UTILIZADOR IPC380i AVIDSEN

1 - PRECAUÇÕES dE UTilizAÇÃO 05
2 - ConSERvAÇÃO E limPEzA 05
3 - RECiClAgEm 05

B - DESCRIÇÃO DO PRODUTO 06

1 - ConTEúdo do kiT 06
2 - CÂmARA 06
3 - AdAPTAdoR dE CoRREnTE 07

C - INSTALAÇÃO 08

1 - inSTALAÇÃO dA CÂmARA 08
2 - ligAÇÃO dA CÂmARA 08
3 - inTRodUÇÃO do CARTão miCRoSd (não FoRnECido) 09

D - CONFIGURAÇÃO 10

1 - ConFigURAÇÃO dA CÂmARA E Adição nA APliCAÇÃO 10

2 - ACESSo A TodoS oS AJUSTES 12 2.1 - ConFigURAÇÃO 12

2.2 - ExEmPlo: imPIEmEnTAÇÃO dE Um ALERTA PoR E-mAil Em CASo dE dETECão dE movimEnTo

E - UTILIZAÇÃO 16

F - REINICIALIZAÇÃO 17

G - INFORMAÇÕES TÉCNICAS E LEGAIS 18

1 - CARACTERÍSTiCAS TéCniCAS 18
2 - gARAnTiA 18
3 - ASSiSTÊnCiA E ConSElHoS 18
4 - dEvolUÇÃO do PRodUTo - SPv 19
5 - dECLARAÇÃO dE ConFoRmidAdE 19

A - INSTRUÇÕES DE SEGURANÇA

1 - PRECAUÇÕES DE UTILIZAÇÃO

- A câmara não deve ser instalada em onde o filtro da objetiva seja exposto a riscos ou sujidade.

- Não exponha a objetiva a luz directa do sol ou qualquer fonte de luz reflectida.

- Não multiplique os blocos de tomadas nem os cabos de extensão.

- Não instale o aparelho na proximidade produtos químicos ácidos, de amoníaco ou de fontes de emissão de gases tóxicos.

- A instalação e a utilização da câmara deverá ser feita em conformidade com a legislação local.

3 - RECICLAGEM

Este logótipo significa que os aparelhos inutilizados não devem ser eliminados em conjunto com o lixo doméstico. As substâncias perigosas que poderão conter podem ser prejudiciais para a saúde e para o ambiente. Peça ao se fornecedor que recolha estes aparelhos ou utilize os deneios de recolha seletiva colocados à disposição pela sua autarquia.

2 - CONSERVAÇÃO E LIMPEZA

- Antes de qualquer trabalho de conservação, desligar o produto da corrente.

- Não limpe o produto com substâncias abrasivas ou corrosivas.

- Utilize um pano macio ligeiramente humedecido.

- Não pulverize com aerossóis, pois pode danificar o interior do produto.

B - DESCRIÇÃO DO PRODUTO

1 - CONTEÚDO DO kIT

1	Câmara
2	Adaptador eléctrico de 230Vac 50Hz / USB 5Vdc 1A
3	Cabo USB para a alimentação da câmara

4 Buchas para fixação do pé
5 Parafusos para fixação do pé

2 - CÂMARA

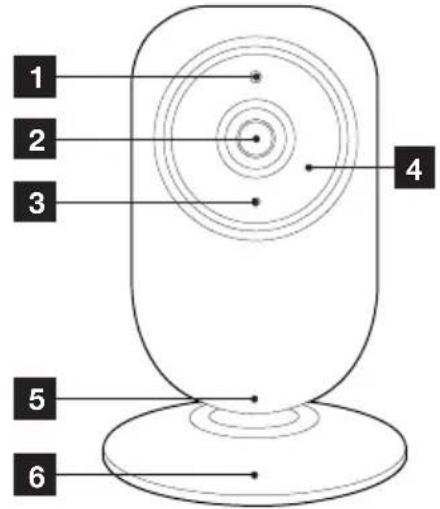

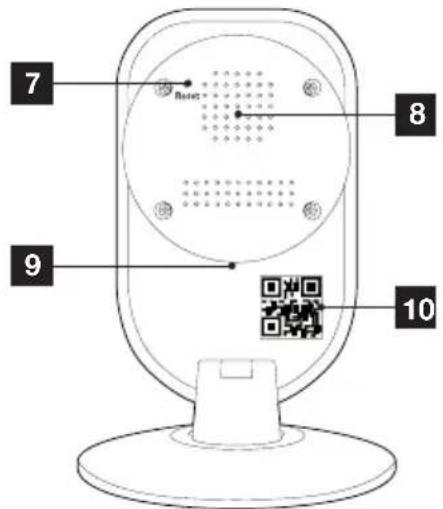

Vista frontal Vista traseira Vista lateral

1	Suporte da objetiva da câmara
1	Sensor de luminosidade
2	Objetiva
3	Microfone
4	Iluminação infravermelha para visão de noite
5	Eixo de rotação do suporte
6	Suporte de fixação na parede

7	Botão de reinicialização
8	Altifalante
9	Tomada microUSB paraaptador de corrente 5Vdc 1A fornecida
10	Código QR

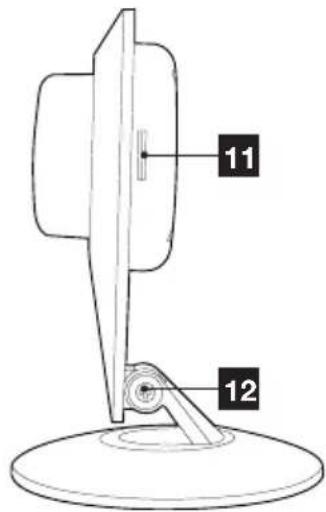

11	Slot para cartão MicroSD (não fornecido)
12	Eixo de orientação da câmara

Um adaptador de corrente 230Vac 50Hz / 5Vdc microUSB 1A é fornecido no kit para a alimentação da câmara. Não utilizar outros modelos de alimentação sob risco de deteriorar a câmara e anular a garantia. Não utilizar o adaptador de corrente para outros usos.

C - INSTALAÇÃO

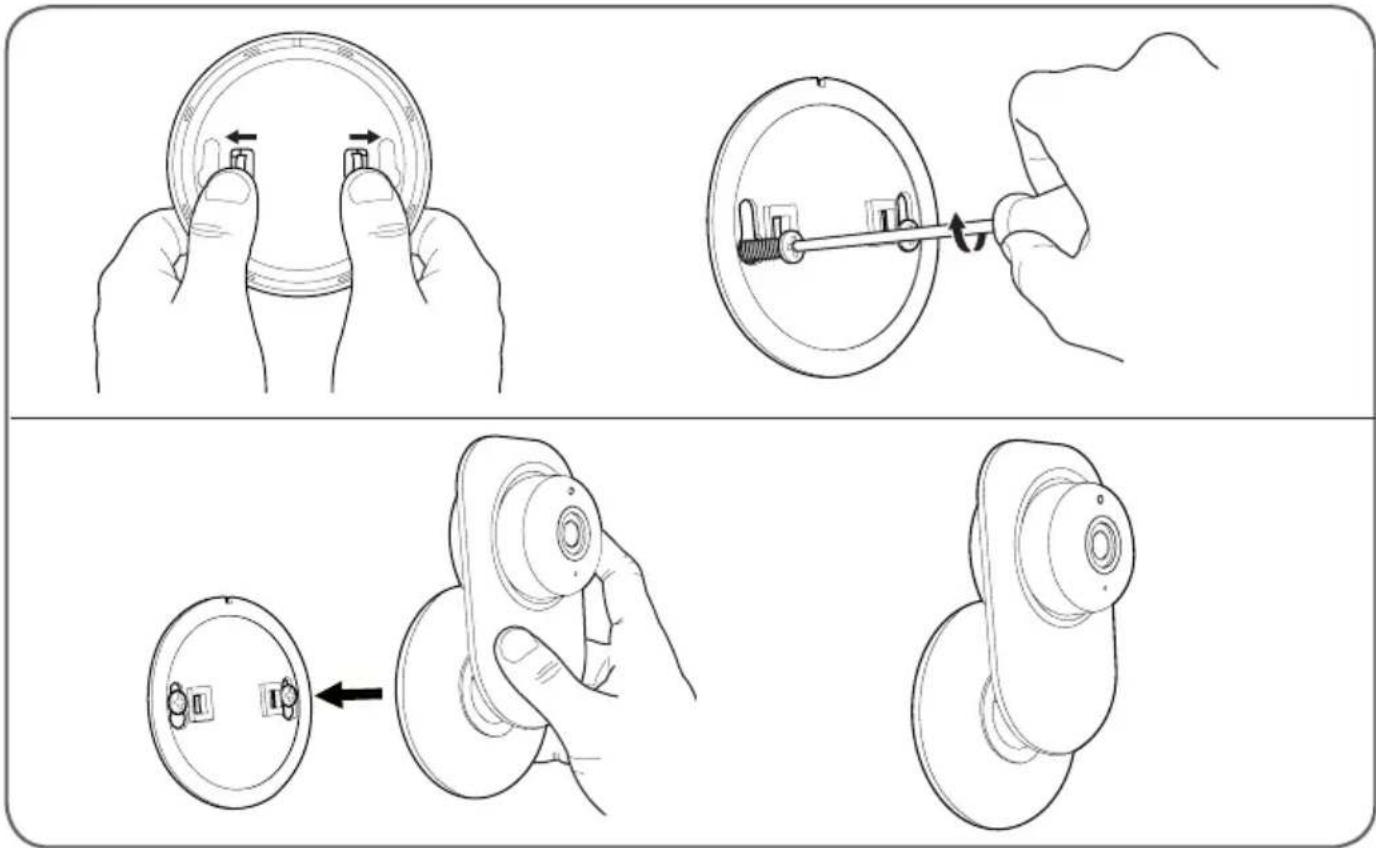

1 - INSTALAÇÃO DA CÂMARA

Fixe a câmara com a ajuda de parafusos e buchas apropriados ao tipo de suporte (os parafusos e buchas fornecidos são aconselháveis para paredes de material sólido).

Tenha cuidado para fixar a câmara com segurança de forma a evitar qualquer queda.

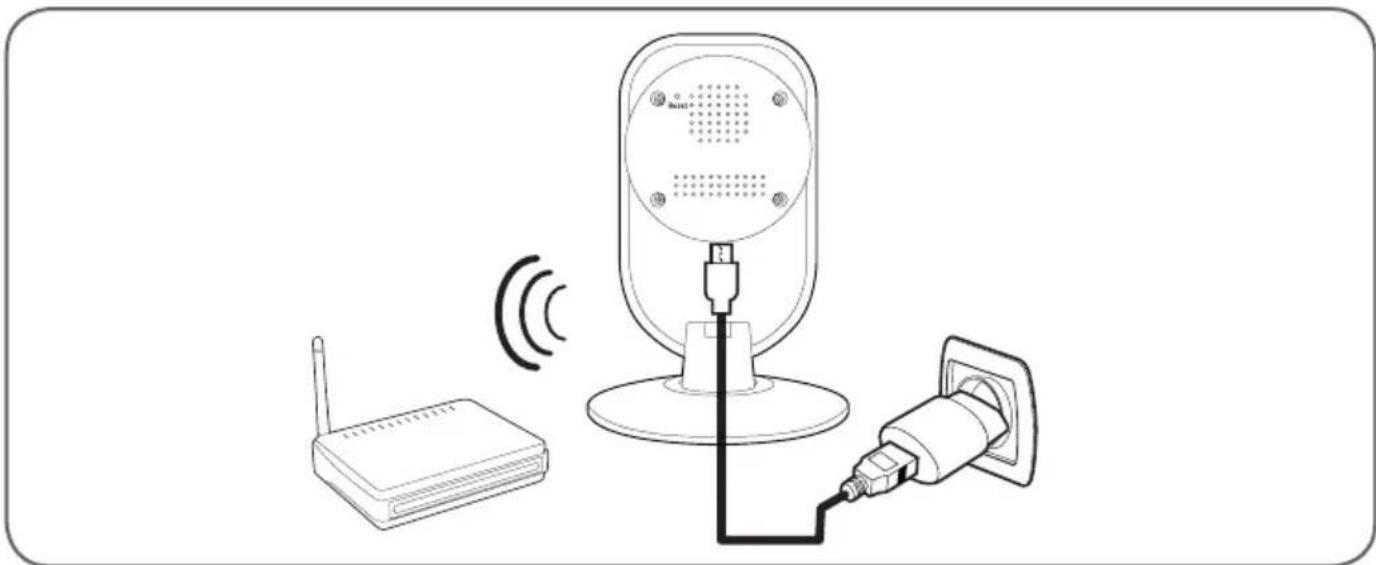

2 - LIGAÇÃO DA CÂMARA

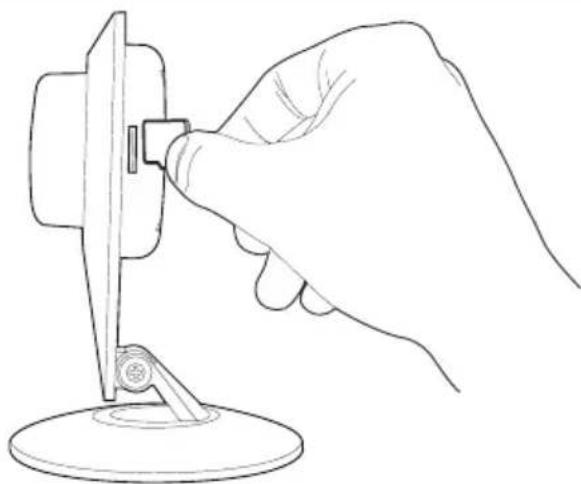

3 - INSERÇÃO DE UM CARTÃO MICROSD (NÃO FORNECIDO)

A sua câmara dispõe de um slot para cartão microSD que permite-lhe dispôr de uma mei armazenamento interno. O tamanho máximo é de 128 Go.

1 - CONFIGURAÇÃO DA CÂMARA E ADIÇÃO NA APLICACÃO

Descarregue e instale no seu smartphone ou tablet

a aplicação Aviwatch na App Store ou Google Play e inicie a aplicação.

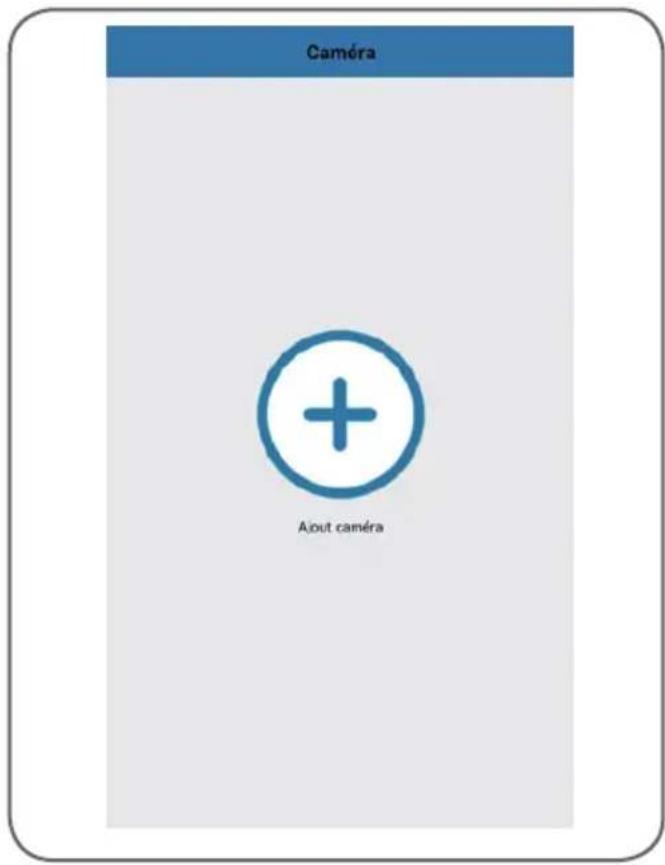

Clique em "+" adicionar câmara

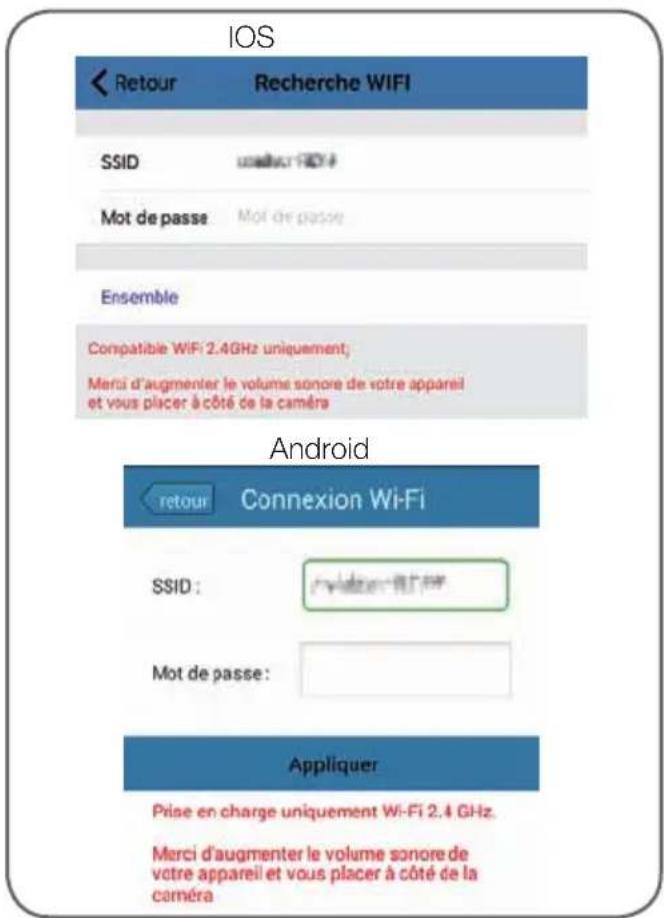

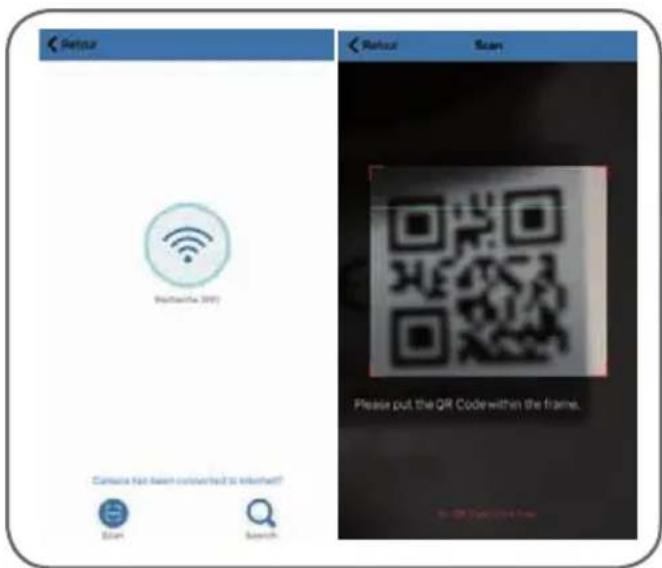

Em seguida, clique em " pesquisa wifi " para adicionar a sua câmara e scanear, o QRCODE, se estiver disponível, ou clique em " No QRCODE ? Click here "

CÂMArA IP WIFI 720P

Importante: ligue o seu smartphone ou tablet à rede sem fi o que a câmara utilizará.

Não é compatível com a Wifi HT40, não é compatível com a WiFi 5GHz. Contacte o seu fornecedor de acesso à Internet para verifi car a confi guração WiFi da sua box.

Os caracteres especiais (# ! »& , etc... ) na sua chave de segurança podem causar difi culdades de ligação WiFi

Após ter indicado a palavra-passe da rede WiFi que a câmara deverá utilizar, clique em "Ensemble" (Conjunto) ou "Appliquer" (Aplicar): o seu tablet ou smartphone pergunta se a câmara está dentro do alcance e pronta para ser confi gurada

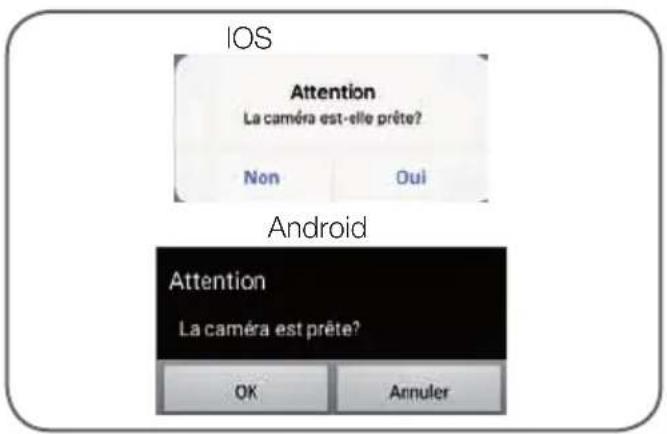

Se a câmara estiver nas proximidades e não confi gurada, clique em “Oui” (Sim) ou “Ok” para iniciar a confi guração da aplicação.

Nota: depois de ligada à corrente, a câmara necessita de 30 segundos para fi car pronta.

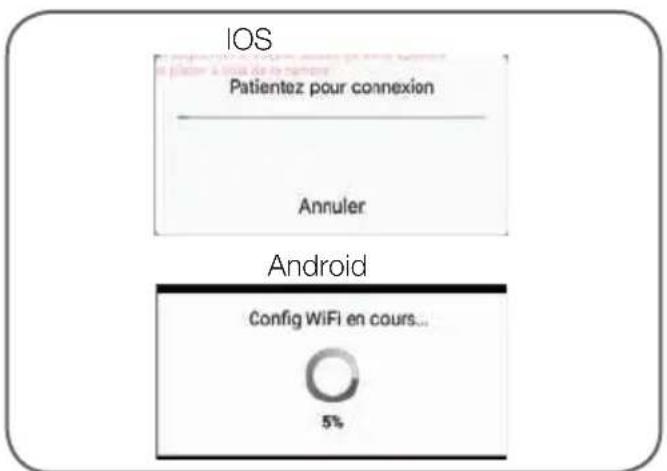

Após o envio das informações de conexão Wi-Fi à câmara pela aplicação, a câmara estabe ligação à rede Wi-Fi.

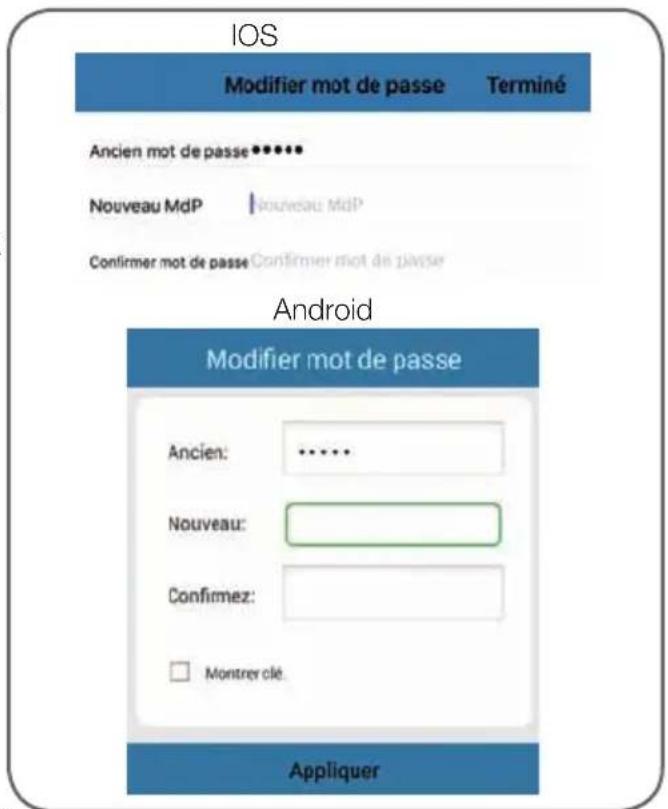

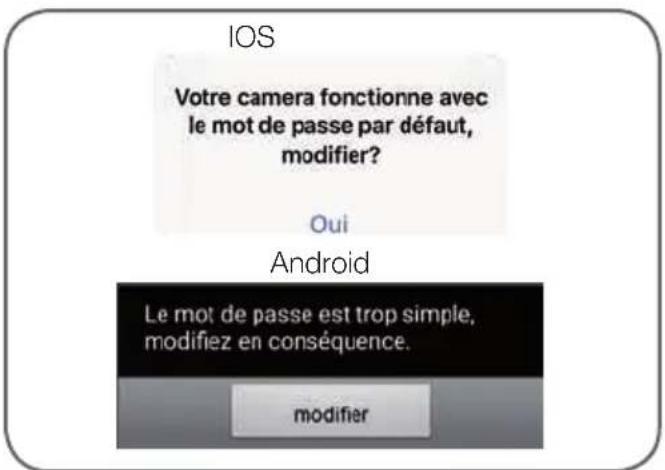

O smartphone ou tablet solicitará a alteração palavra-passe:

Clique em “ Oui ” (Sim) e insira uma nova palavra-passe

Clique fi nalmente em “ Terminé ” Concluído) canto superior direito do ecrã ou em “ Appliquer ” (Aplicar) para adicionar a câmara à lista das câmaras conhecidas da aplicação. da

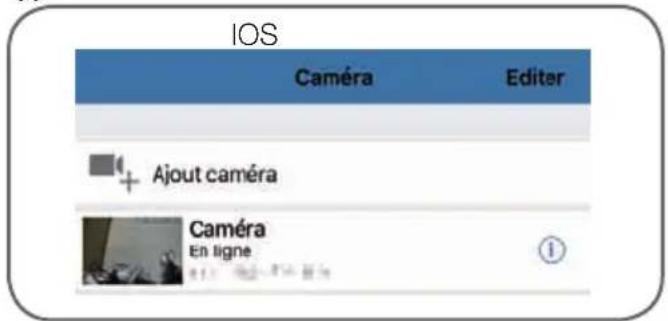

A sua câmara aparece na lista e pode aceder à imagem e aos ajustes do aparelho.

2 - ACESSO A TODOS OS AJUSTES

2.1 - Confi guração

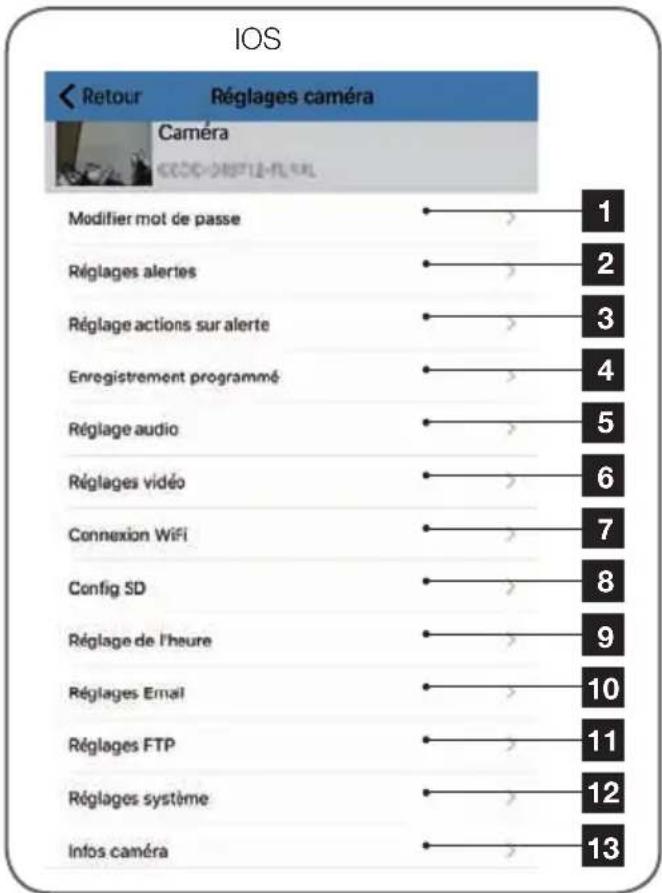

A partir da lista de câmaras, clique no ícone (Android) ou ⓘ (iOs) à direita do nome da câmara para exibir os menus de confi guração:

1	Alteração da palavra-passe de conexão à câmara (por padrão "admin")
2	Ativação/desativação e sensibilidade da detecção de movimento
3	Ações a efetuar se um movimento for detectado: notifi cação, envio de email, lançamento de um registo no cartão de memória (requer a inserção de um cartão microSD não fornecido na câmara)
4	Ativação/desativação do registo contínuo no cartão microSD e a duração dos vídeos (requer a inserção de um cartão microSD não fornecido na câmara)
5	Ajuste do volume sonoro e do microfone

D - CONFIGURAÇÃO

Ajustes da qualidade do vídeo e do número de imagens por segundo.

Atenção: se atribuir um valor demasiado alto à qualidade da imagem em relação qualidade da conexão Internet da câmara e do seu smartphone ou tablet, pode provocar a instabilidade da imagem ou desconexões.

6

Dois fluxos são ajustáveis: estes correspondem à " résolution Max "

(resolução Máxima) e "résolution faible" (baixa resolução) que pode selecionar na apresentação da imagem ao vivo.

Atenção: em certos casos, a mudança de resolução da câmara será efetiva unicamente depois de reiniciar a aplicação. Feche e reinicie a aplicação Aviwatch em caso de problema.

7

Confi guração Wi-Fi atual da câmara

8

Se um cartão microSD for inserido na câmara, esta ação permitirá formatar e apresentar a capacidade e o espaço restante

9

Ajuste da data e hora incrustadas no vídeo da câmara

10

Ajustes para o envio de emails em caso de alerta (ver o exemplo abaixo)

11

Ajustes para o armazenamento no servidor FTP

12

Reinicialização da câmara à distância / Atualização / reset

13

Informações rede da câmara

2.2 - Exemplo: implementação de um alerta por e-mail em caso de deteção de movimento

Para acionar o envio de um e-mail em caso de deteção de um movimento, irá precisar de 2 endereços de e-mail: o endereço do remetente que será utilizado pela câmara e o endereço que vai receber os alertas. A câmara utiliza o nome de utilizador e a palavra-passe do endereço expedidor para conectar-se e enviar o e-mail. A sua configuração depende do fornecedor de e-mail escolhido.

Nota : os 2 endereços de e-mail podem ser idênticos (pode assim enviar uma mensagem para si mesmo).

Para o nosso exemplo aqui, utiliza-se

www.gmail.com:

[e-mail] envia os alertas,

[e-mail] recebe os alertas. Os dois endereços devem ser previamente criados. Aceder em primeiro lugar à «Réglages Email» (Ajustes Email) :

2

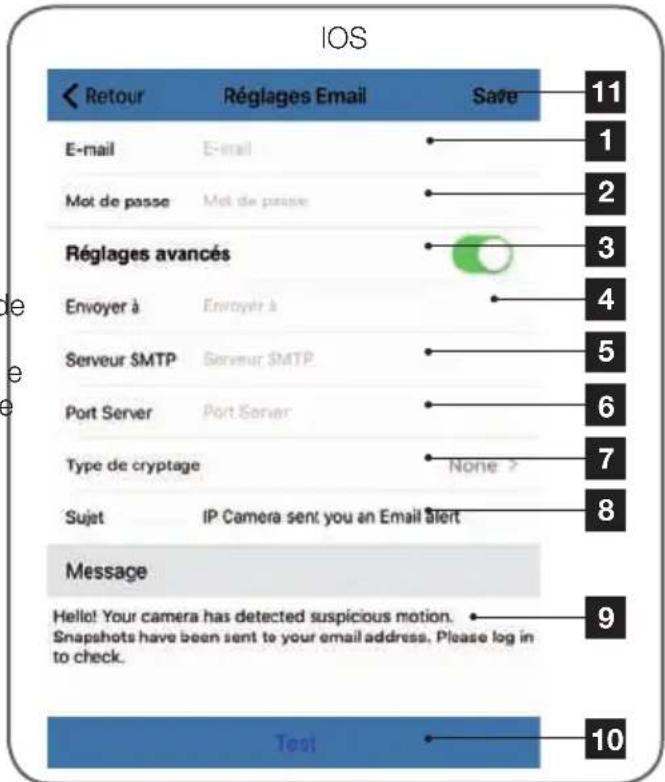

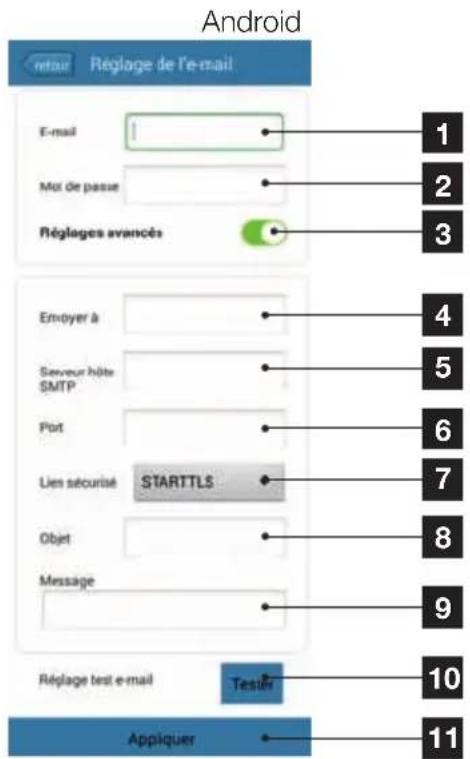

1	E-mail : Nome que deve inserir para conexão à caixa de e-mail que emit alertas. No nosso exemplo com gmail, é o endereço do remetente:[e-mail]
2	Palavra-passe: A palavra-passe de liga que corresponde à adresseenvoi@gma com no nosso exemplo
3	Ajustamentos avançados
4	Envoyer à (Enviar à): Introduza aqui endereço que vai receber os alertas. nosso exemplo: [e-mail]
5	Serveur SMTP (Servidor SMTP): depen do fornecedor de e-mail do endereço envia o alerta. No nosso exemplo com gmail, smtp.gmail.com
6	Port Serveur (Porta servidor): depende fornecedor de e-mail do endereço que envia o alerta. No nosso exemplo com gmail, 587
7	Type de cryptage (Tipo de cifragem): segurança durante a conexão, ligada fornecedor de e-mail. No nosso exem com gmail, STARTTLS
8	Sujet (Assunto): assunto do e-mail de alerta
9	Message (Mensagem) : corpo do e-mail
10	Test (Teste): permite-lhe simular um alerta, desencadear o envio do e-mail e controlar a confi guração da câmara.
11	Save / Appliquer (Guardar / Aplicar): salvar a confi guração

a irá os

Quando esta configuração estiver terminada, a câmara saberá enviar e-mails. Devese agora explicar quando fazê-lo no menu "Action avec alarme" (Ação com alarme) ou

" Réglage actions sur alerte " (Ajuste de ação por alerta) na confi guração da câmara:

Nota : pouco importa o fornecedor de e-mails do destinatário, é o fornecedor do remetente que determina aquilo que deve ser inserido. Ter cuidado, no entanto, e verifi que que os alertas não são considerados «correio indesejável» na caixa do destinatário.

Atenção : certos fornecedores de serviços de e-mail não aceitarão que a câmara env notifi cações sem a sua autorização. Consulte os parâmetros de segurança da sua caixa de e-mail para mais detalhes.

Informação : É inútil contactar a nossa assistência técnica para estes ajustes que dependem da sua caixa de e-mail. Para n informações, entre em contato com o seu fornecedor de serviços de e-mail.

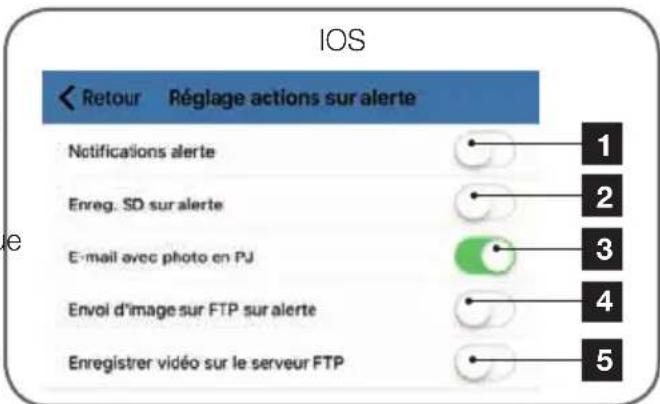

1	Notifi cação na aplicação em caso de alerta: todos os aparelhos nos quais a câmara foi registada na aplicação Aviwatch serão notificados em caso de movimento (a aplicação deve funcionar em segundo plano no tablet ou smartphone)
2	Registo no cartão SD: se um cartão microSD for inserido na câmara, os alertas vão acionar o registo de um vídeo na câmara. O vídeo é consultável à distância (ver abaixo)
3	E-mail com foto em anexo: se a confi guração mail for efetuada (ver parágrafo precedente), um e-mail será emitido em caso de detecção de movimento
4	Opções ligadas ao FTP não expostas aqui
5	Clique em " Appliquer " (Aplicar) para salvar a sua confi guração, ou “ retour ” no iOS.

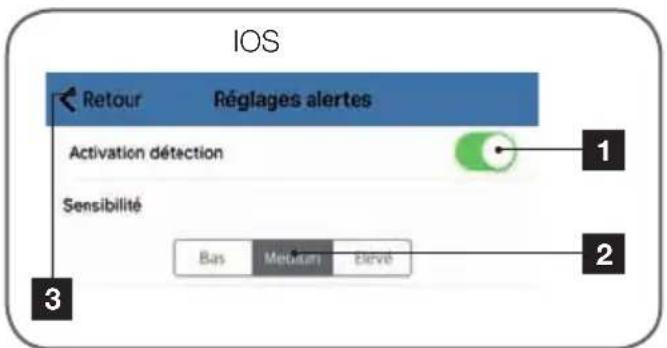

Após a configuração, ative a detecção de movimentos no menu “ Réglages alertes ” (Ajuste dos alertas):

1	Ativar aqui a deteção de movimento
2	Ajustar aqui a sensibilidade da deteção de movimento. Em alta sensibilidade, o mínimo movimento acionará o alerta, em baix sensibilidade, só os movimentos importantes no ecrã desencadearão o alerta
3	Clique em “Appliquer” (Aplicar) para salvar a sua confi guração, ou “retour” no iOS

A configuração está terminada. Doravante, qualquer movimento em frente da câmara provocará o envio de um e-mail de alerta, uma notificação na aplicação Aviwatch, e/ou uma gravação no cartão de memória em função dos seus ajustes.

E - UTILIZAÇÃO

1 - VÍDEO AO VIVO

A partir da lista das câmaras, clicar na imagem à esquerda do nome da sua câmara para visionar a imagem ao vivo:

1	Reversão/Inversão da imagem
2	Voltar à lista das câmaras
3	Ativa a escuta à distância
4	Realização de uma foto e armazenamento no smartphone ou tablet
5	Realização de um vídeo e armazenamento no smartphone ou tablet
6	Seleção da qualidade da imagem (úti en caso de rede doméstica ou de telemóve mediócre): 2 confi gurações diferentes estão disponíveis
7	Ativa a transmissão da voz para a câm (visível apenas depois de premir o "3")

2 - LEITURA DAS FOTOS E VÍDEOS GRAVADOS PELA CÂMARA

A partir da lista das câmaras, pode aceder às fotos registadas pela câmara e armazenadas no smartphone ou tablet, aos vídeos armazenados no smartphone ou tablet e aos vídeos armazenados no cartão microSD (não fornecido) da câmara.

Após um alerta, se tiver ativado a gravação no cartão de memória, pode visionar o registo que apresenta a deteção.

CÂMArA IP WIFI 720P

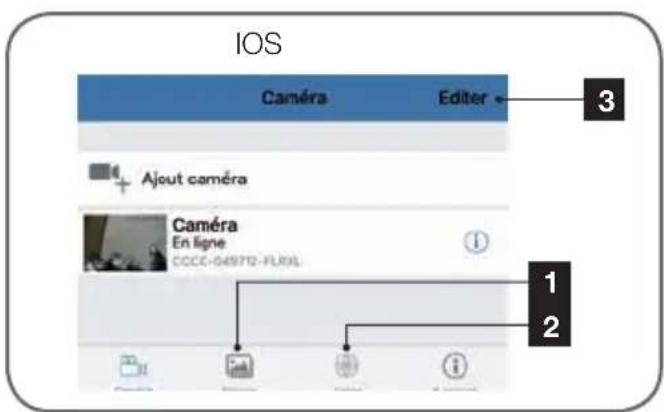

1	Leitura das fotos registadas pela câmara e armazenadas no smartphone ou tablet (ícone " [IMAGE] " da vista directa da câmara).
2	Leitura dos vídeos registados pela câmara, e armazenados no smartphone ou tablet (ícone " [IMAGE] " da vista directa da câmara, botão " local " no menu Vídeo), ou no cartão microSD introduzido na câmara [após um alerta ou um registo contínuo, botão " en ligne " (em linha) no menu Vídeo].
3	“ Editer " (Editar) / “ Modifier " (Alterar) permite editar o nome da câmara e a palavra-passe de acesso (em caso de erro) ou excluir a câmara no Android. Para remover a câmara no iOS varrer da direita para a esquerda no nome da câmara

CÂMArA IP WIFI 720P

F - REINICIALIZAÇÃO

Em caso de problema ou perda dos identificadores para o seu acesso, a câmara pode ser reinicializada em valores predefinidos ao premir 15 segundos a tecla Reset. De seguida, a câmara é reiniciada. Após 30 segundos, está disponível para uma nova configuração.

G - INFORMAÇÕES TÉCNICAS E LEGAIS

1 - CARACTERÍSTICAS TÉCNICAS

Câmara
Alimentação	5VDC / 1A
Interface rede sem fio	WiFi IEEE 802.11b/g/n 2.4Ghz
Sensor ótico	14 " CMOS
Intensidade luminosa mínima	0 lux
Visão de noite	Automática (sensor crepuscular)Alcance: 10m
Ótica	f:3.6mm
Teclas	Um botão de reinicialização : retornar às configurações de fábrica
Compressão vídeo	h.264
Resolução	Fluxo principal: até 1280x720 pixelsFluxo secundário: até 640x352 pixels
Áudio	Microfone e altifalante integrados para comunicação áudio bidireccional
Armazenamento	1 slot para cartão microSD de 128Go para armazenamento de vídeo com acesso à distância
Temperatura de utilização e humidade	0°C a 40°C, 20% a 85%RH sem condensaçãoUso exclusivamente interior
Temperatura de armazenamento e humidade	-10°C a 60°C, 0% a 90%RH sem condensação

2 - GARANTIA

• Este produto tem uma garantia de 2 anos, que abrange peças e mão-de-obra, a partir da data de compra. É imperativo que guarde uma prova de compra durante esse período de garantia.
• A garantia não cobre os danos causados por negligência, choques ou acidentes.
• ser aberto ou reparado por pessoas estranhas à empresa AVIDSEN.
• Qualquer intervenção no aparelho anulará a garantia.

3 - ASSISTÊNCIA E CONSELHOS

- Apesar de todo o cuidado empregue na criação dos nossos produtos e na redação deste manual, caso tenha dificuldades durante

a instalação do seu produto ou quaisquer questões, é aconselhável contactar os nossos especialistas, que estão à sua disposição para o aconselhar.

- Caso verifique algum problema de funcionamento durante a instalação ou nos primeiros dias de utilização, é imperativo que entre em contacto connosco na presença da sua instalação para que um dos nossos técnicos faça um diagnóstico da origem do problema pois este dever-se-á, provavelmente, a um ajuste não adaptado ou a uma instalação sem conformidade. Se o problema for do produto, o técnico fornecer-lhe-á um número de dossiê para voltar à loja. Sem este número do dossiê, a loja pode recusar-se a fazer a troca do produto.

G - INFORMAÇÕES TÉCNICAS E LEGAIS

Contacte os técnicos do nosso serviço pós-venda através do:

Helpline : 707 45 11 45

4 - DEVOLUÇÃO DO PRODUTO - SPV

Apesar do cuidado dispensado na criação e fabrico do seu produto, caso seja necessário proceder à sua devolução ao nosso serviço de pós-venda, é possível consultar antecipadamente as intervenções no nosso sítio da Internet no seguinte endereço: http://sav.avidsen.com

A Avidsen compromete-se a manter um stock de peças sobressalentes para este produto durante o período de garantia contratual.

5 - DECLARAÇÃO DE CONFORMIDADE

Conforme a Diretiva R&TTE

A AVIDSEN declara que o equipamento designado abaixo:

Câmara IP Wi-Fi interna 720P 123380

Está conforme à diretiva RED e a sua conformidade foi avaliada segundo as normas aplicáveis em vigor:

EN 60065:2014

EN 62479:2010

EN301 489-1 V2.1.0:2016-04

EN 301 489-17 V3.1.0 :2016-04

EN 300 328 V2.0.20 :2016-03

Chambray les Tours, 06/02/17

Alexandre Chaverot, Presidente
