MANUALE UTENTE YLVA 2+ 112249 AVIDSEN

Videocitofono a colori 2 fi li - funzione RFID cod. 112249

3.1 - colleGaMento tra il Monitor e la pulsantiera esterna 11

3.2 - con serratura elettrica 11

3.3 - con azionaMento cancello 12

3.4 - Messa in serVizio dei badGe 13

a - inizializzazione 13 b - aGGiunta di badGe utente 13 c - eliMinazione di tutti i badGe 14 d - selezione dell'azione colleGata ai badGe utente 143

4 - FUNZIONE INTERcOmUNIcaZIONE 15

7 - VIsUalIZZaZIONE DEllE FOTO scaTTaTE qUaNDO sI è assENTI 16

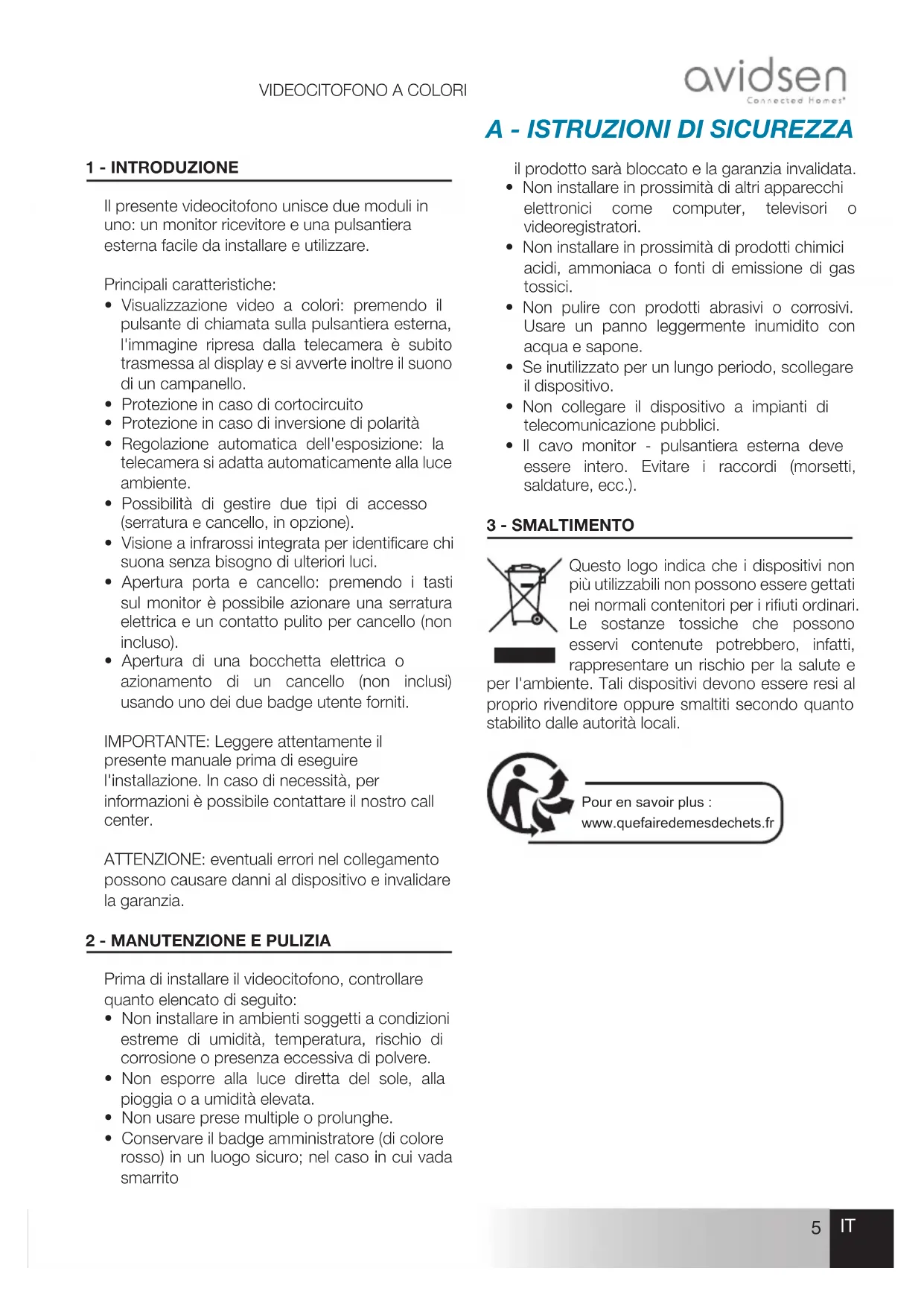

Il presente videocitofono unisce due moduli in uno: un monitor ricevitore e una pulsantiera esterna facile da installare e utilizzare. Principali caratteristiche:

• Visualizzazione video a colori: premendo il pulsante di chiamata sulla pulsantiera esterna, l'immagine ripresa dalla telecamera è subito trasmessa al display e si avverte inoltre il suono di un campanello.

• Protezione in caso di cortocircuito

• Protezione in caso di inversione di polarità

• Regolazione automatica dell'esposizione: la telecamera si adatta automaticamente alla luce ambiente.

• Possibilità di gestire due tipi di accesso (serratura e cancello, in opzione).

• Visione a infrarossi integrata per identicare chi suona senza bisogno di ulteriori luci.

• Apertura porta e cancello: premendo i tasti sul monitor è possibile azionare una serratura elettrica e un contatto pulito per cancello (non incluso).

• Apertura di una bocchetta elettrica o azionamento di un cancello (non inclusi) usando uno dei due badge utente forniti. IMPORTANTE: Leggere attentamente il presente manuale prima di eseguire l'installazione. In caso di necessità, per informazioni è possibile contattare il nostro call center. ATTENZIONE: eventuali errori nel collegamento possono causare danni al dispositivo e invalidare la garanzia.

2 - MANUTENZIONE E PULIZIA

Prima di installare il videocitofono, controllare quanto elencato di seguito:

• Non installare in ambienti soggetti a condizioni estreme di umidità, temperatura, rischio di corrosione o presenza eccessiva di polvere.

• Non esporre alla luce diretta del sole, alla pioggia o a umidità elevata.

• Non usare prese multiple o prolunghe.

• Conservare il badge amministratore (di colore rosso) in un luogo sicuro; nel caso in cui vada smarrito il prodotto sarà bloccato e la garanzia invalidata.

• Non installare in prossimità di altri apparecchi elettronici come computer, televisori o videoregistratori.

• Non installare in prossimità di prodotti chimici acidi, ammoniaca o fonti di emissione di gas tossici.

• Non pulire con prodotti abrasivi o corrosivi. Usare un panno leggermente inumidito con acqua e sapone.

• Se inutilizzato per un lungo periodo, scollegare il dispositivo.

• Non collegare il dispositivo a impianti di telecomunicazione pubblici.

• Il cavo monitor - pulsantiera esterna deve essere intero. Evitare i raccordi (morsetti, saldature, ecc.).

Questo logo indica che i dispositivi non più utilizzabili non possono essere gettati nei normali contenitori per i riuti ordinari. Le sostanze tossiche che possono esservi contenute potrebbero, infatti, rappresentare un rischio per la salute e per l'ambiente. Tali dispositivi devono essere resi al proprio rivenditore oppure smaltiti secondo quanto stabilito dalle autorità locali. Pour en savoir plus : www.quefairedemesdechets.fr6

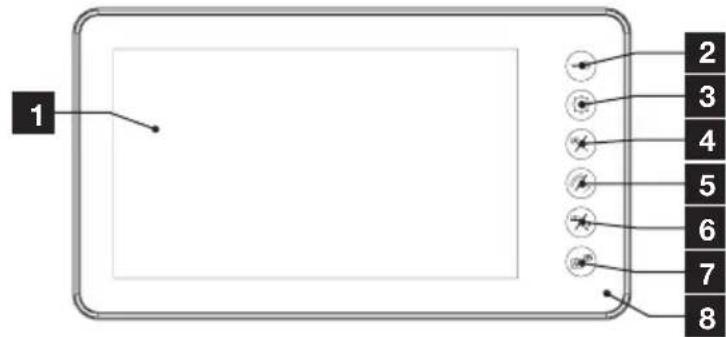

1 Schermo LCD 7 pollici 2 Tasto serratura: permette di aprire una serratura elettrica 3 Tasto MENU: permette di accedere alle impostazioni del monitor e alle foto scattate quando si è assenti 4 Tasto freccia sinistra/immagine: permette di ridurre il valore corrispondente all'interno del menu del monitor, di visualizzare le immagini riprese dalla pulsantiera esterna e di chiudere la conversazione

x 5 1 Monitor 2 Pulsantiera esterna 3 Supporto a parete per monitor 4 Tasselli (2 per il monitor, 3 per la pulsantiera esterna) 5 Viti di ssaggio (2 per il monitor, 3 per la pulsantiera esterna) 6 Vite di ssaggio della pulsantiera esterna 7 Adattatore AC/DC 8 Badge RFID (rosso x1, grigio x1, blu x2)

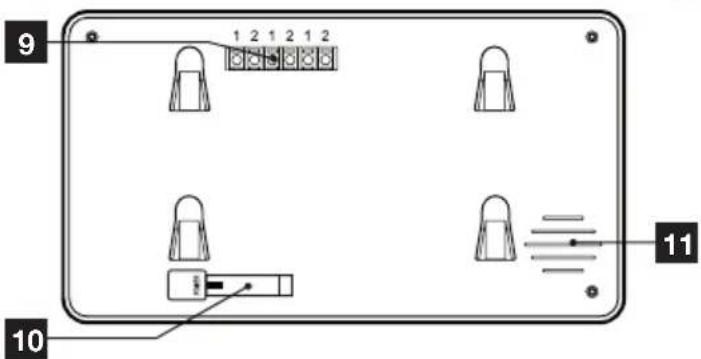

B - DEsCrIzIoNE DEl proDotto 5 Tasto freccia destra/ricevitore: permette di aumentare il valore corrispondente all'interno del menu del monitor e di comunicare con chi ha suonato. 6 Tasto cancello/telecamera: permette di aprire un cancello 7 Tasto interfono: permette di comunicare con un secondo monitor (cod. 112252) 8 Microfono 9 Morsettiere di collegamento 10 Ingresso alimentatore 11 Altoparlante *Fino a esaurimento scorte.

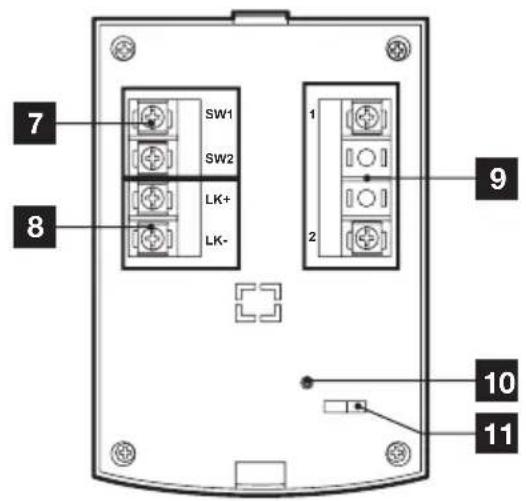

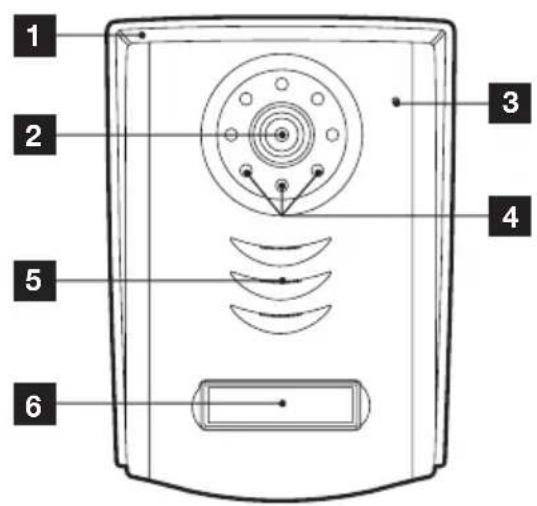

1 Copertura di protezione 2 Obiettivo 3 Microfono 4 Illuminazione a infrarossi 5 Altoparlante 6 Pulsante di chiamata, portaetichette retroilluminato se luce ambiente insufciente 7 Morsettiere di collegamento per contatto libero 8 Morsettiere di collegamento per bocchetta elettrica 9 Morsettiere di collegamento per monitor 10 Pulsante di reset RFID 11 Selettore bocchetta/cancello per badge RFID

4 - SUPPORTO A PARETE

Il monitor è stato progettato per essere ssato a un muro. Il supporto e la viteria necessari sono in dotazione.

5 - ADATTATORE Ac/Dc

Nel kit è incluso un adattatore 230Vac 50 Hz / 17Vdc 1,5A per l'alimentazione del monitor. Per non correre il rischio di danneggiare irrimediabilmente il dispositivo e invalidare la garanzia si raccomanda di non utilizzare altri tipi di adattatori. Non tagliare o accorciare il cavo dell'adattatore AC/DC, pena l'annullamento della garanzia.8

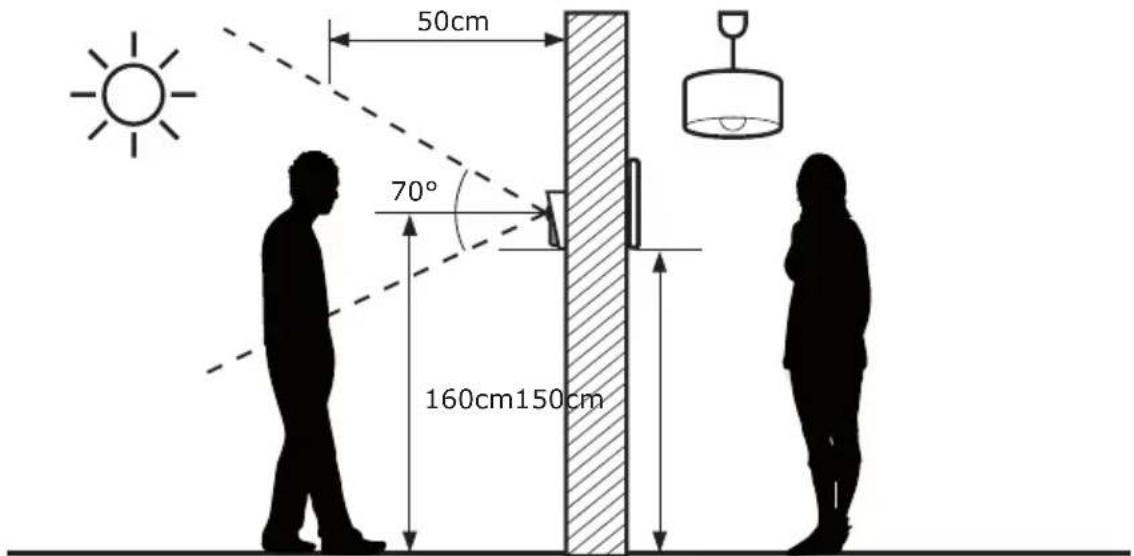

L'altezza di montaggio consigliata è di 160 cm circa da terra per la pulsantiera esterna e di 150 cm circa da terra per l'unità interna. 50cm 160cm 150cm 70° ATTENZIONE: Per motivi di sicurezza i collegamenti devono essere eseguiti solo dopo aver interrotto l'alimentazione di corrente.

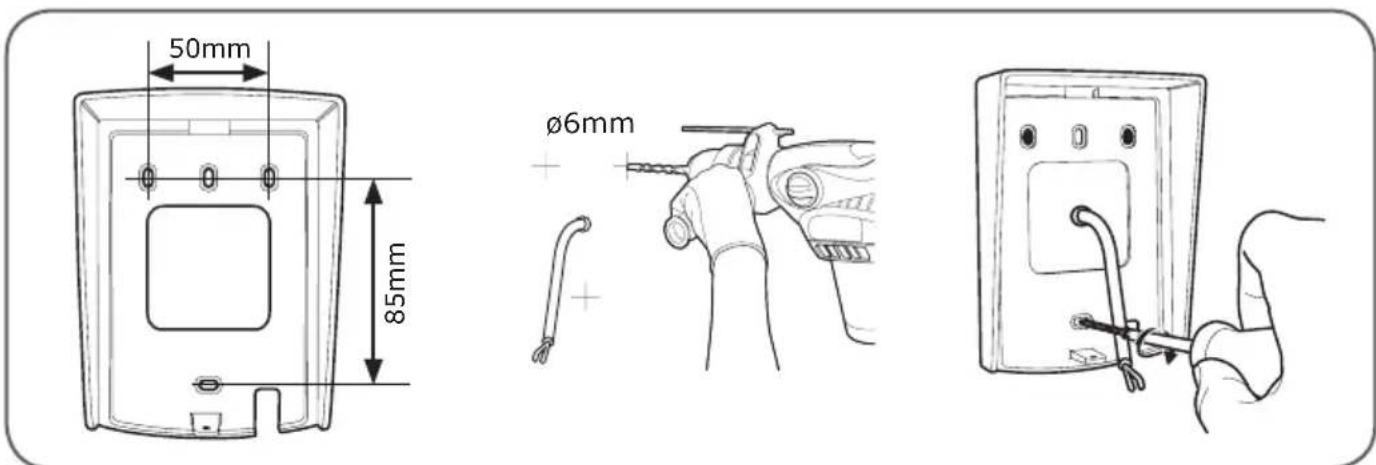

1 - INSTALLAZIONE DELLA PULSANTIERA ESTERNA

La pulsantiera esterna non deve essere direttamente esposta alle intemperie. Prediligere l'installazione sotto un portico o comunque in un luogo coperto. Fissare la custodia con visiera della pulsantiera esterna al pilastro o al muro usando viti e tasselli adatti al tipo di supporto (le viti e i tasselli forniti sono adatti per l'uso su muri pieni). 85mm 50mm ø6mm Eseguire i vari collegamenti elettrici della pulsantiera esterna (v. paragrafo Collegamenti) e disporla all'interno della custodia con visiera.9

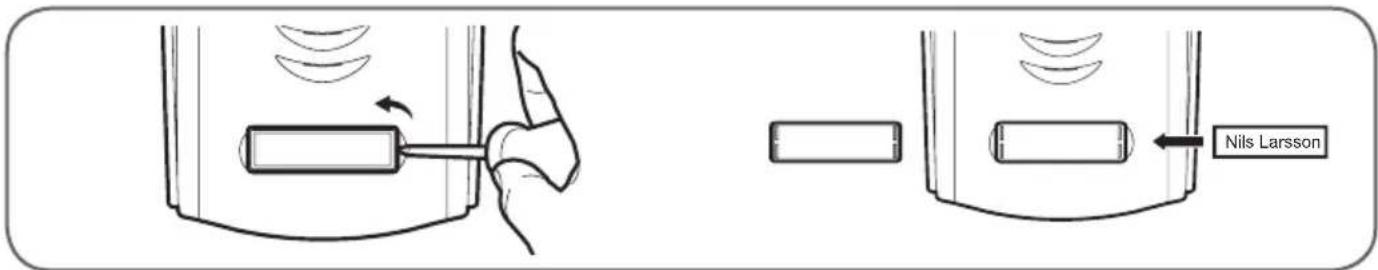

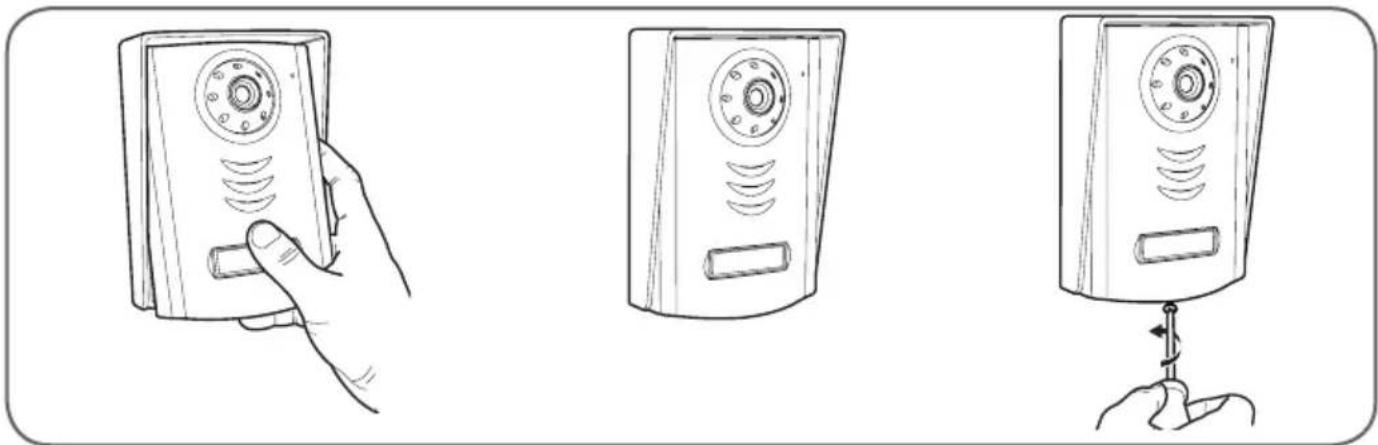

Fissare la pulsantiera all'interno della custodia con visiera servendosi dell'apposita vite. Inserire l'etichetta con il nome. 1LOV/DUVVRQ

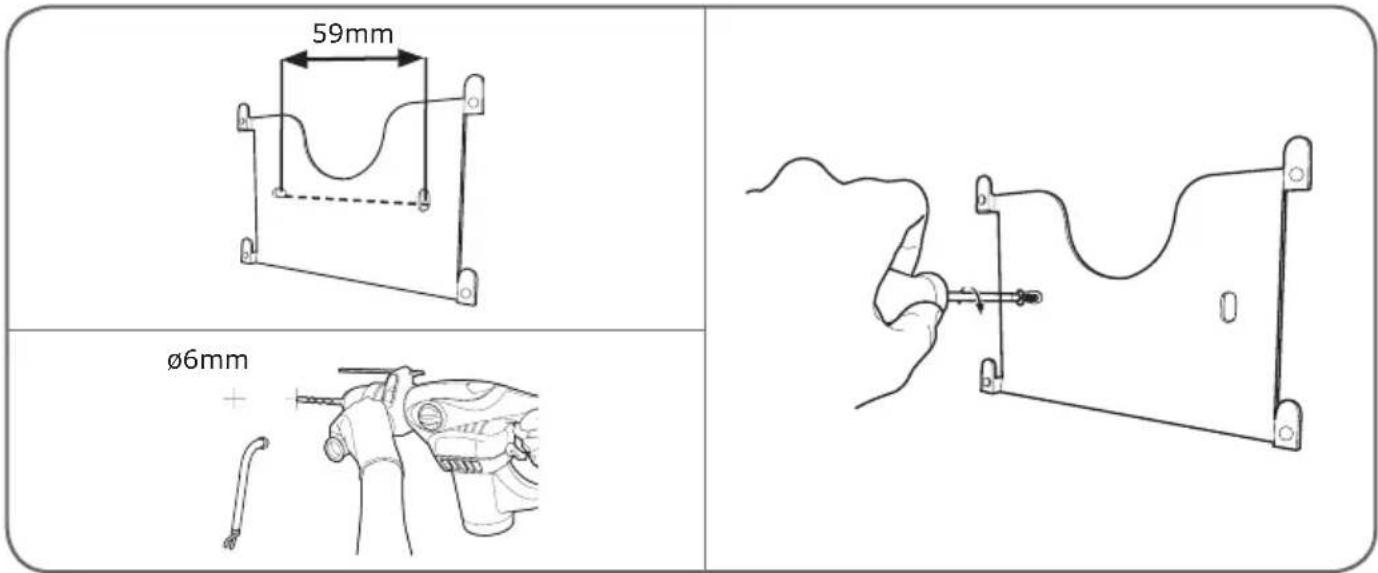

2 - INSTALLAZIONE DEL MONITOR

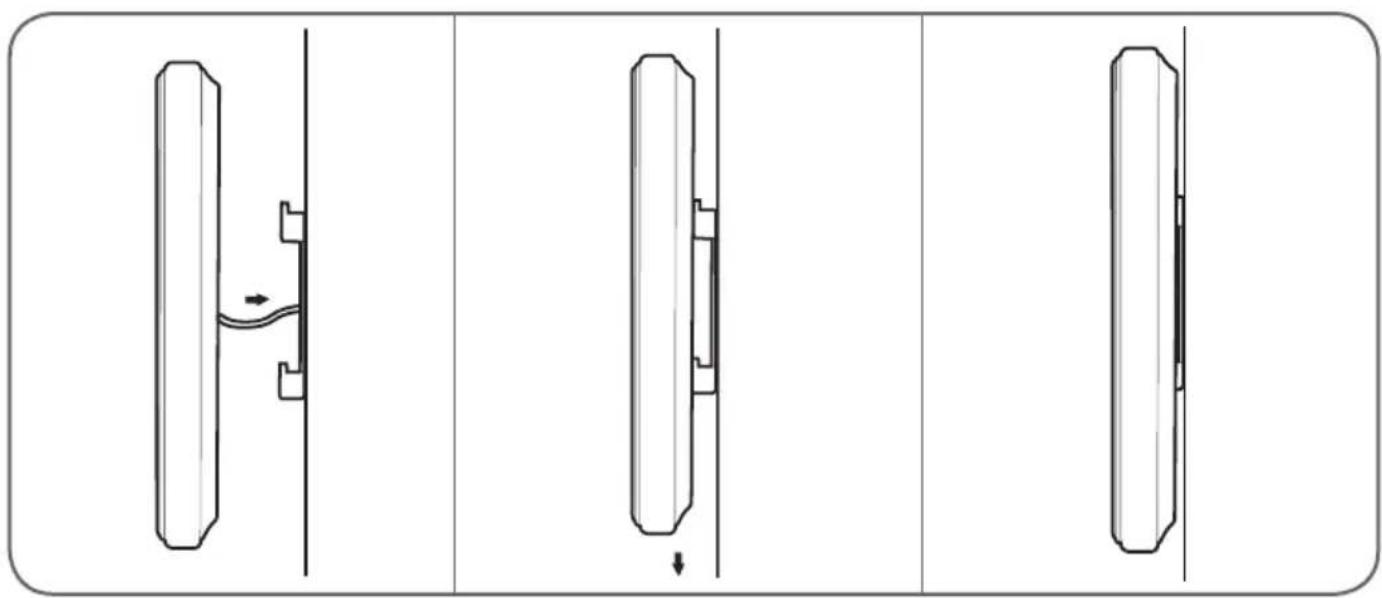

Fissare il supporto murale alla parete usando viti e tasselli adatti al tipo di supporto (le viti e i tasselli forniti sono adatti per l'uso su muri pieni). Dopo aver collegato il monitor (v. paragrafo "collegamenti"), ssare il monitor al supporto. 59mm ø6mm C - INstAllAzIoNE

• Non usare più morsetti o raccordi sul lo di collegamento tra la pulsantiera esterna e il monitor

• Allontanare il lo di collegamento tra la pulsantiera esterna e il monitor di oltre 50cm da eventuali fonti di interferenza elettromagnetica (cavi 230V, dispositivi Wi-Fi, forni a microonde, ecc.)

• Possibilità di collegare alla pulsantiera esterna una bocchetta elettrica (non inclusa) con o senza memoria meccanica. Tra il monitor e la pulsantiera esterna (100m max.) Per garantire una qualità audio/video ottimale, si consiglia di non utilizzare cavi di più di 100m tra il videocitofono e la pulsantiera esterna. Collegare i li facendo attenzione a rispettare quanto indicato di seguito (un eventuale inversione dei cavi potrebbe danneggiare la pulsantiera esterna). La sezione del cavo da utilizzare dipende dalla lunghezza dello stesso: Lunghezza cavo Sezione da utilizzare Da 0 a 50m 0,75mm2 Da 50m a 100m 1,5mm2 Tra la pulsantiera esterna e la bocchetta elettrica (non inclusa) Usare una bocchetta 12V/0,5A max. con o senza memoria meccanica. Per il collegamento tra la pulsantiera esterna e la bocchetta elettrica usare un cavo con le caratteristiche seguenti: Lunghezza cavo Sezione da utilizzare Da 0 a 50m 0,75mm2 Tra la pulsantiera esterna e l'automatismo per cancello (non incluso) Sezione da utilizzare: 0,75mm2 min.11

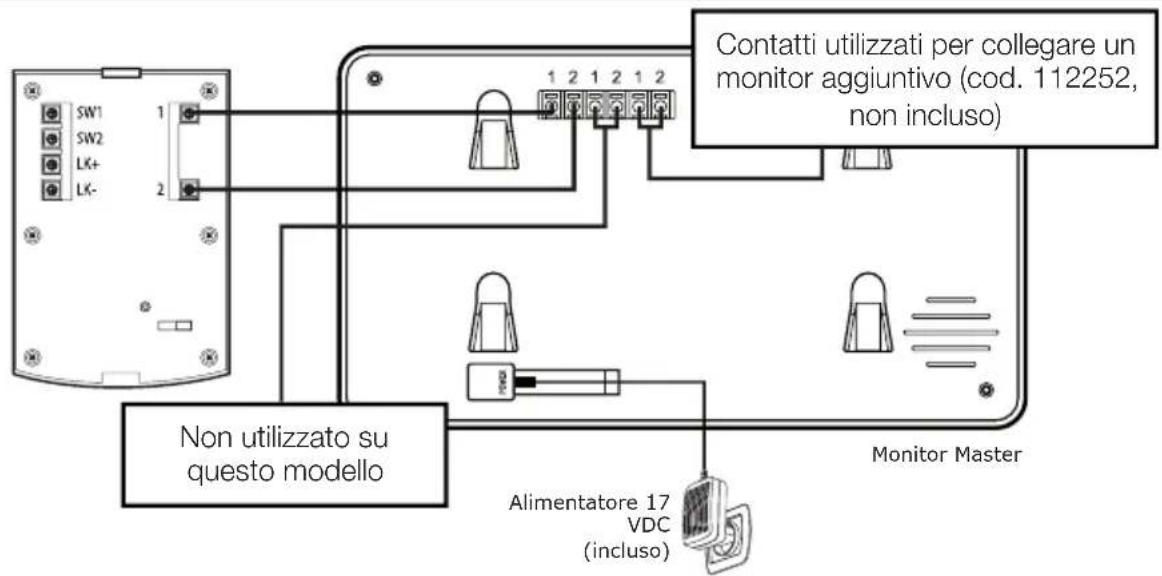

Alimentatore 17 VDC (incluso) Monitor Master Non utilizzato su questo modello Contatti utilizzati per collegare un monitor aggiuntivo (cod. 112252, non incluso)

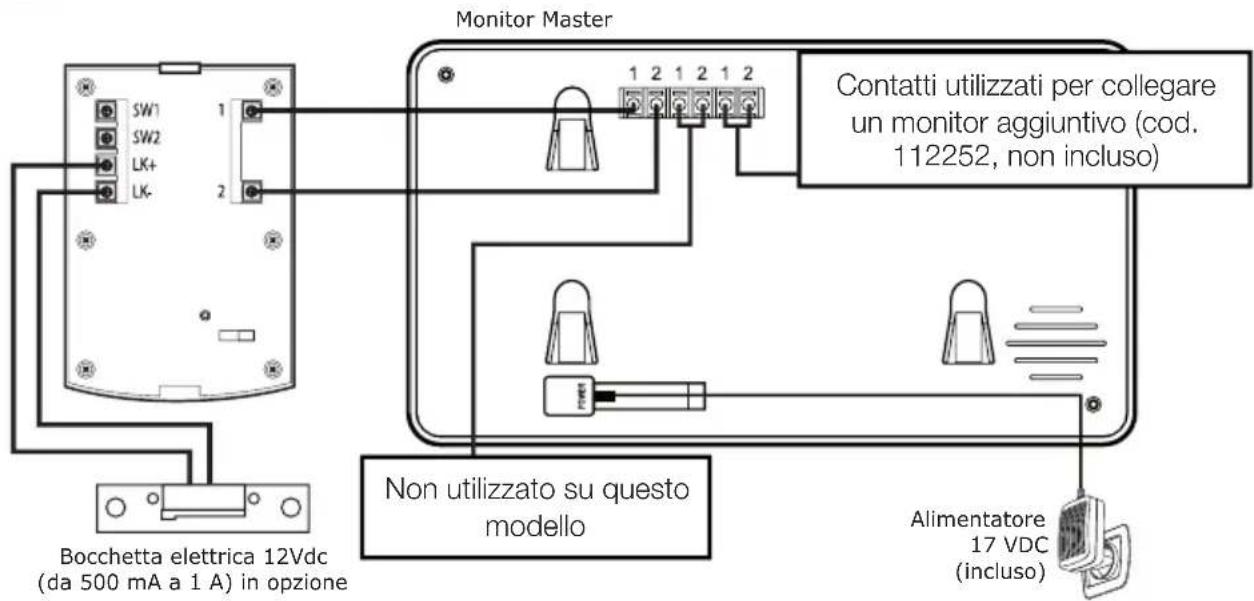

3.2 - CON SERRATURA ELETTRICA

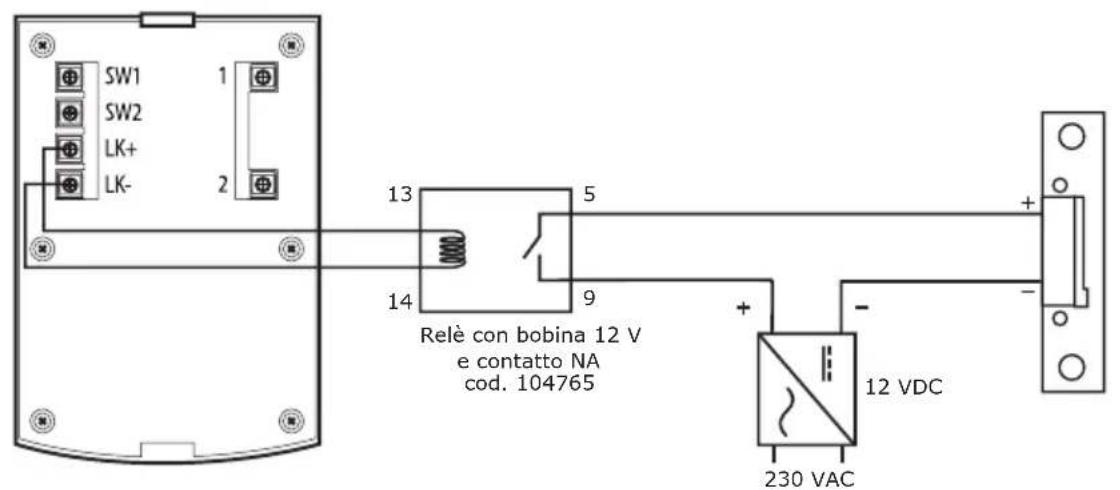

Contatti utilizzati per collegare un monitor aggiuntivo (cod. 112252, non incluso) Monitor Master Bocchetta elettrica 12Vdc (da 500 mA a 1 A) in opzione Alimentatore 17 VDC (incluso) Non utilizzato su questo modello IMPORTANTE: nel caso in cui la serratura non dovesse aprirsi, ad esempio a causa dell'eccessiva distanza tra lo schermo e la pulsantiera esterna, si consiglia di alimentare i due elementi separatamente. Attenzione: se l'alimentazione è separata, è necessario aggiungere un relè 12 v (non incluso - v. gura) per gestire l'apertura a partire dal videocitofono.12

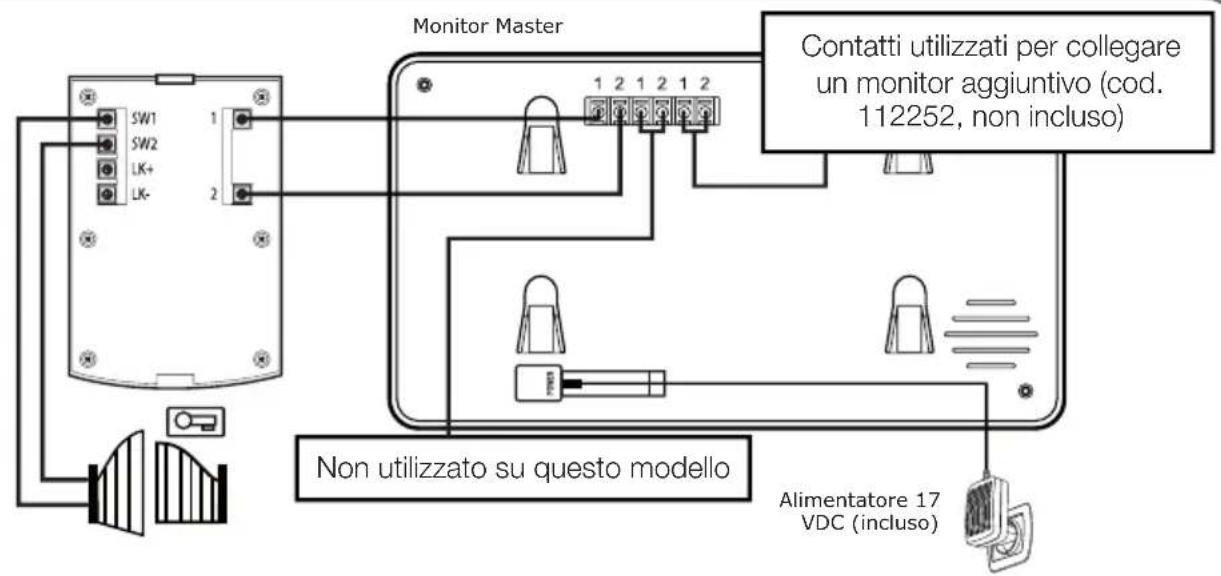

IMPORTANTE: collegare SW1 e SW2 direttamente al contatto di apertura/chiusura del cancello (ingresso comando lare cancello motorizzato). Contatti utilizzati per collegare un monitor aggiuntivo (cod. 112252, non incluso) Non utilizzato su questo modello Monitor Master Alimentatore 17 VDC (incluso)

3.4 - MESSA IN SERVIZIO DEI BADGE

In dotazione vi sono tre tipi di badge: badge amministratore (rosso), badge per aggiungere altri badge (grigio) e badge utente (blu).13

A - INIZIALIZZAZIONE

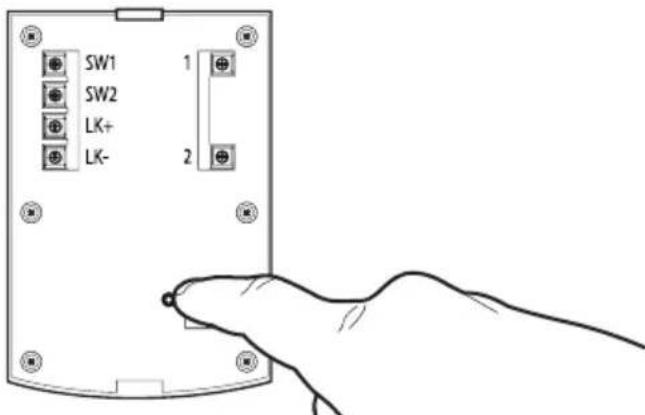

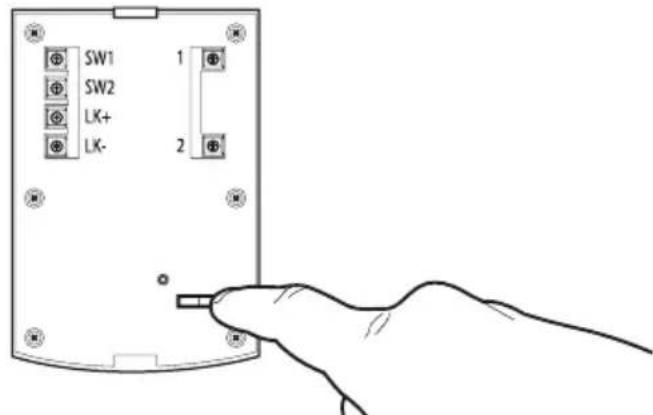

Assicurarsi che il videocitofono sia alimentato e premere il tasto "RESET" che si trova sul retro della pulsantiera esterna. La pulsantiera esterna emette 4 bip. Passare il badge amministratore (rosso) davanti alla telecamera entro 10 secondi. Passare il badge per l'aggiunta di altri badge (grigio) davanti alla telecamera entro 10 secondi.

B - AGGIUNTA DI BADGE UTENTE

Passare il badge per l'aggiunta (grigio) davanti alla telecamera. La pulsantiera esterna emette 3 bip.14

Passare un badge utente davanti alla telecamera entro 10 secondi. La pulsantiera esterna emette 1 bip. C - ELIMINAZIONE DI TUTTI I BADGE Per eliminare tutti i badge riconosciuti (incluso il badge per aggiungere altri badge), passare davanti alla telecamera il badge amministratore. D - SELEZIONE DELL'AZIONE COLLEGATA AI BADGE UTENTE Selezionare bocchetta elettrica o uscita contatto pulito sul retro della pulsantiera esterna per scegliere quale apertura azionare quando si passa il badge utente.15

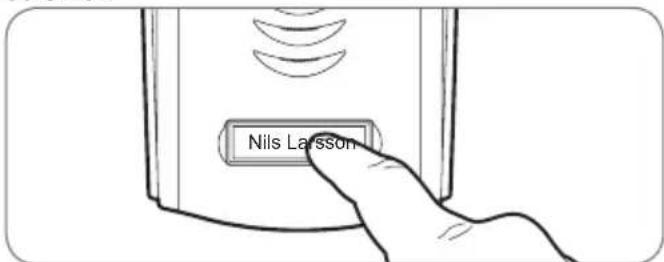

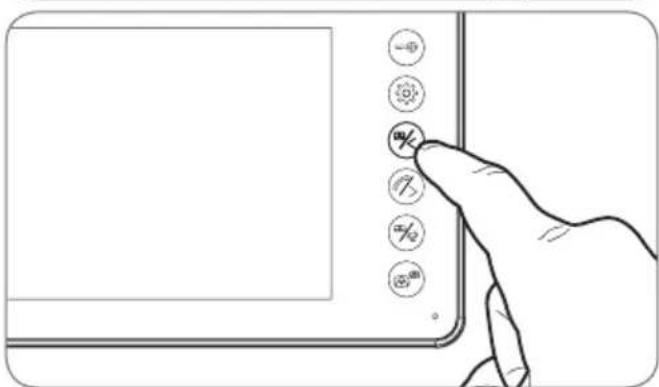

cOMUNIcARE Il tasto Nils Larsson è premuto sulla pulsantiera esterna: 1LOV/DUVVRQ Il campanello suona attraverso l'altoparlante del monitor, attivando la telecamera della pulsantiera esterna. Se chi ha suonato si trova all'interno del campo visivo della telecamera, la sua immagine sarà visualizzata sul monitor per 120 secondi. Dopo 120 secondi il monitor tornerà in stand-by. Per parlare con chi ha suonato, premere il tasto . Per terminare la conversazione e disattivare la pulsantiera esterna, premere il tasto

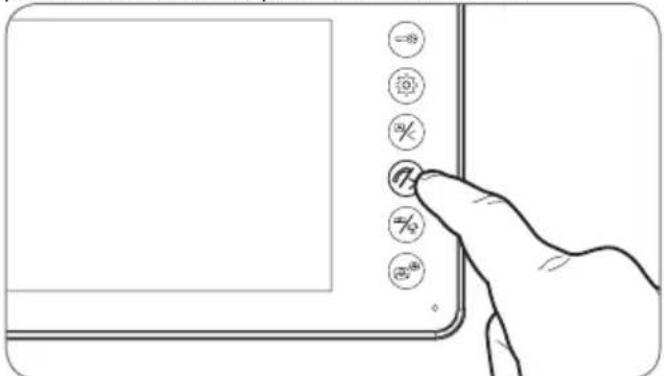

Per identicare chi ha suonato senza farsi vedere o semplicemente per guardare fuori, premere il tasto : sullo schermo verranno visualizzate le immagini riprese dell'esterno per 60 secondi. Se si desidera comunicare direttamente con l'esterno, premere il tasto quando sono visualizzate le immagini riprese dall'esterno. Questa funzione è particolarmente utile, perché consente di osservare chi si trova davanti al citofono anche se non ha premuto il tasto Nils Larsson della pulsantiera esterna.

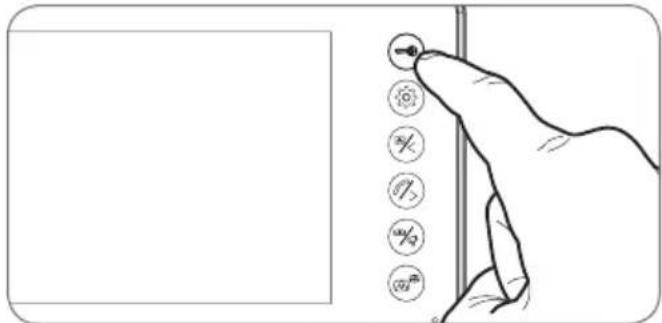

3 - APERTURA SERRATURA ELETTRIcA E

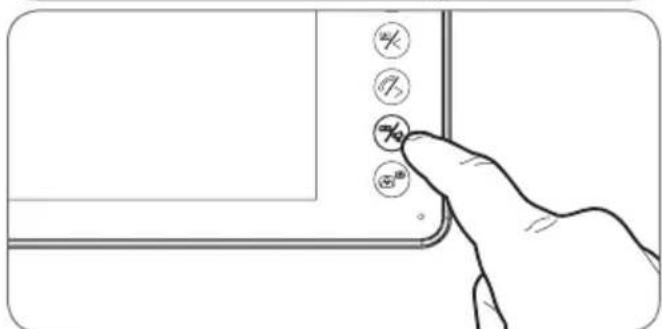

cANcELLO (IN OPZIONE) Se è presente una serratura elettrica e/o un cancello (v. paragrafo "Collegamenti"), premere il tasto (per la serratura) o il tasto (per il cancello) per lasciar entrare chi ha suonato.

4 - FUNZIONE INTERcOMUNIcAZIONE

Grazie alla funzione Intercom. è possibile avviare una comunicazione interna con il monitor slave (se presente). Questa funzione può essere utilizzata quando il monitor è in stand-by. Premere il tasto sul monitor slave; è possibile effettuare una chiamata verso il monitor slave e viceversa. Per rispondere, premere il tasto . Sarà possibile comunicare per un massimo di 120 secondi. In seguito il terminale tornerà in stand-by. La comunicazione con la pulsantiera esterna rimane comunque prioritaria.

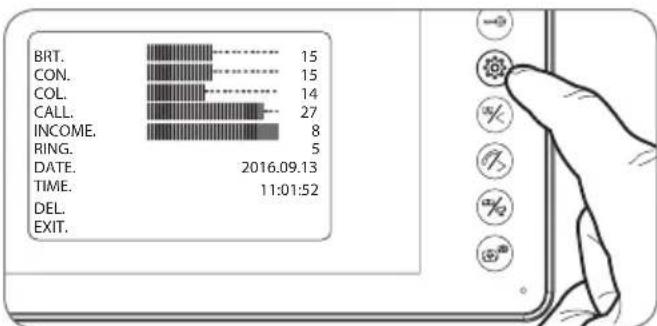

5 - IMPOSTAZIONI SUL MONITOR

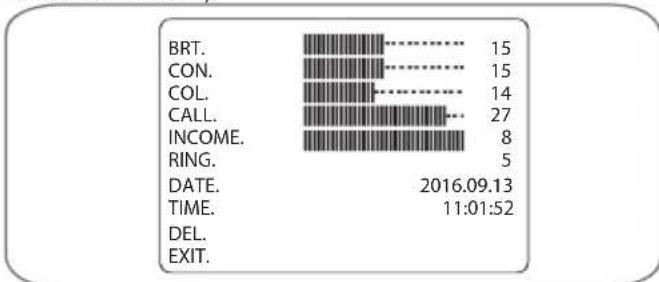

Quando il monitor è acceso, premendo il tasto viene visualizzata la schermata seguente: Premere nuovamente il tasto per navigare all'interno dei sottomenu (che si accendono una volta selezionati).

• BRT: Luminosità: premere i tasti e per ridurre o aumentare il livello di luminosità dell'immagine.

• CON: Contrasto: premere i tasti e per ridurre o aumentare il livello di contrasto dell'immagine.

• COL: Colore: premere i tasti e per per ridurre o aumentare il livello di saturazione dell'immagine.

• CALL: Volume microfono: premere i tasti e per aumentare o ridurre il volume del microfono.

• INCOME: Volume campanello: premere i tasti e per ridurre o aumentare il volume della suoneria del citofono.

• RING: Selezione campanello: premere i tasti e per selezionare la suoneria desiderata.

• DATE: Premere i tasti e per impostare il valore acceso e premere il tasto per passare al valore successivo. La data e l'ora compaiono sulle foto scattate mentre si è assenti.

• TIME: Premere i tasti e per impostare il valore acceso e premere il tasto per passare al valore successivo. La data e l'ora compaiono sulle foto scattate mentre si è assenti.

• DEL: Per eliminare tutte le foto in memoria, premere il tasto

• EXIT: Per uscire dal menu impostazioni, premere il tasto

Passare un badge utente davanti alla telecamera della pulsantiera esterna per azionare la bocchetta elettrica o il cancello collegati.

7 - VISUALIZZAZIONE DELLE FOTO

SCATTATE QUANDO SI È ASSENTI

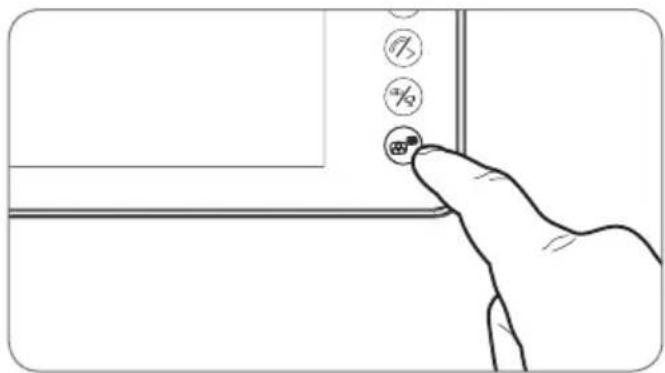

Ogni volta che si preme il pulsante di chiamata viene automaticamente scattata una fotograa. Per visualizzare le foto salvate, premere il tasto a schermo spento.17

MONITOR Schermo Risoluzione Sistema di trasmissione (audio e video) Standard video Tensione di alimentazione Consumo Alimentazione Protezione Range temperatura di funzionamento ideale Numero di suonerie Tasso di umidità max. Durata comunicazione Misure a colori 7 pollici LCD ultrapiatto 800 x 3 (RGB) x 480 2 li PAL/NTSC 17 VDC 1,5 A (adattatore AC/DC incluso) da 3,5 W a 11,5 W con adattatore AC/DC 230 VAC 50 Hz/17 VDC 1,5 A incluso Protezione in caso di cortocircuito e inversione di polarità -10°C - 50°C

85 % spegnimento automatico dopo 2 minuti 275 x 120 x 15 mm Pulsantiera esterna Telecamera Obiettivo Alimentazione Consumo max. Luminosità Misure Visione notturna Indice di protezione CMOS 3003 a colori fuoco sso/angolo di visione 70° CC 10-12 V tramite monitor 300 ± 50 mA min. 0 lux 130 x 90 x 24,5 mm da 0,5 a 1 m IP54 E - NotE tECNIChE E lEgAlI

• Il presente prodotto è coperto da una garanzia pezzi e manodopera di 2 anni a partire dalla data di acquisto. Per far valere la garanzia è necessario conservare la prova di acquisto.

• La garanzia non copre eventuali danni dovuti a negligenza, urti o incidenti.

• I componenti del prodotto non devono essere aperti o riparati da persone esterne alla società Avidsen.

• Eventuali interventi di riparazione autonomi dell'apparecchio invalidano la garanzia.

• Non tagliare o accorciare il cavo dell'adattatore AC/DC, pena l'annullamento della garanzia.

3 - ASSISTENZA E cONSIgLI

• Nonostante tutta la cura con la quale abbiamo progettato i nostri prodotti e realizzato il presente manuale, qualora l'utente incontri difcoltà nell'installare il prodotto o abbia dei dubbi è invitato a contattare i nostri specialisti, che saranno sempre a sua completa disposizione per rispondere a tutte le sue domande.

• In caso di malfunzionamento del prodotto durante l'installazione o pochi giorni dopo la stessa si invita a contattare il servizio clienti rimanendo in prossimità del prodotto in modo da consentire ai nostri tecnici di diagnosticare subito l'origine del problema, con molta probabilità dovuto a errato settaggio o installazione non conforme. I tecnici del servizio post-vendita sono disponibili al numero: 0,35 € / min

Dal lunedì al venerdì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00.

4 - RESO DEL PRODOTTO - SERVIZIO POST

VENDITA Nonostante tutta la cura con la quale abbiamo progettato e realizzato il prodotto acquistato, qualora fosse necessario rinviarlo al produttore tramite il servizio post vendita per permetterne la riparazione, sarà possibile consultare lo stato di avanzamento dell'intervento collegandosi al seguente sito Internet: http://sav.avidsen.com Avidsen si impegna a disporre di uno stock di pezzi di ricambio per questo prodotto durante il periodo di garanzia contrattuale.

5 - DIcHIARAZIONE DI cONFORMITÀ

Alla direttiva RED Avidsen dichiara che il dispositivo seguente: Videocitofono a colori 112249 È conforme alla direttiva RED e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti: EN 60950-1 :2006 + A11 :2009 + A1 :2010 + A12 : 2011 + A2 :2013 EN 301 489-1 V1.9.2 EN 301 489-3 V1.6.1 EN 300 330-1 V2.1.0 Chambray les Tours, 01/09/2016 Alexandre Chaverot, presidenteAvidsen France S.A.S - 32, rue Augustin Fresnel 37170 Chambray les Tours - FranciaYLVA 2+
