Farbvideo-Gegensprechanlage

2 Leiter - RFID-Funktion

ref. 112249

A - SICHERHEITSANWEISUNGEN 05

1-EINLEITUNG 05
2- INSTANDHALTUNG UND REINIGUNG 05
3 - RECYCLING 05

B - PRODUKTBESCHREIBUNG 06

1-INHALT DES SETS 06
2-MONITOR 06
3 - TÜRSPRECHANLAGE 07
4-WANDHALTERUNG 07
5-NETZADAPTER 07

C - MONTAGE 08

1- INSTALLATION DER TÜRSPRECHANLAGE 08
2-MONTAGE DES MONITORS 09

3 - DIE ANSCHLUSSE 10

3.1 - anschlUss zwischen Monitor Und strassenseitiGertursprechanlaGe 11
3.2-MitelektrischeM turoFFner 11
3.3-Mit steUerUnG des torantries 12

3.4 - inbetriebnahMe der nUtzerkarten 13
a - initialisierUnG 13
b - nUtzerkarten hinzUFuGen 13
c - alle nUtzerkarten löschen 14
d - aUswahl des die nUtzerkarte betreFFenden vorGanGs 14

D - VERWENDUNG 15

1 - DEN BESUCHER IDENTIFIZIEREN UND MIT IHM SPRECHEN 15
2-AKTIVIERUNG DER TURSPRECHANLAGE AB DEM MONITOR 15
3 - BETÄTIGUNG EINES ELEKTRISCHEN TÜRÖFFNERS UND EINES TORANTRIEBS (OPTIONAL) 15
4 - GEGENSPRECHFUNKTION 15
5 - PARAMETER AUF DEM MONITOR 16
6-ENTRIEGELUNG MITHILFE EINER KARTE 16
7 - DIE IN IHRER ABWESENHEIT AUFGENOMMENEN FOTOS ANSEHEN 16

E - TECHNISCHE UND GESETZLICHEN INFORMATIONEN 17

1-TECHNISCHE MERKMALE 17
2 - GARANTIE 18
3-HILFEUND SUPPORT 18
4-GERATEUMTAUSCH-KUNDENDIENST 18
5-KONFORMITÄTSERKLÄRUNG 18

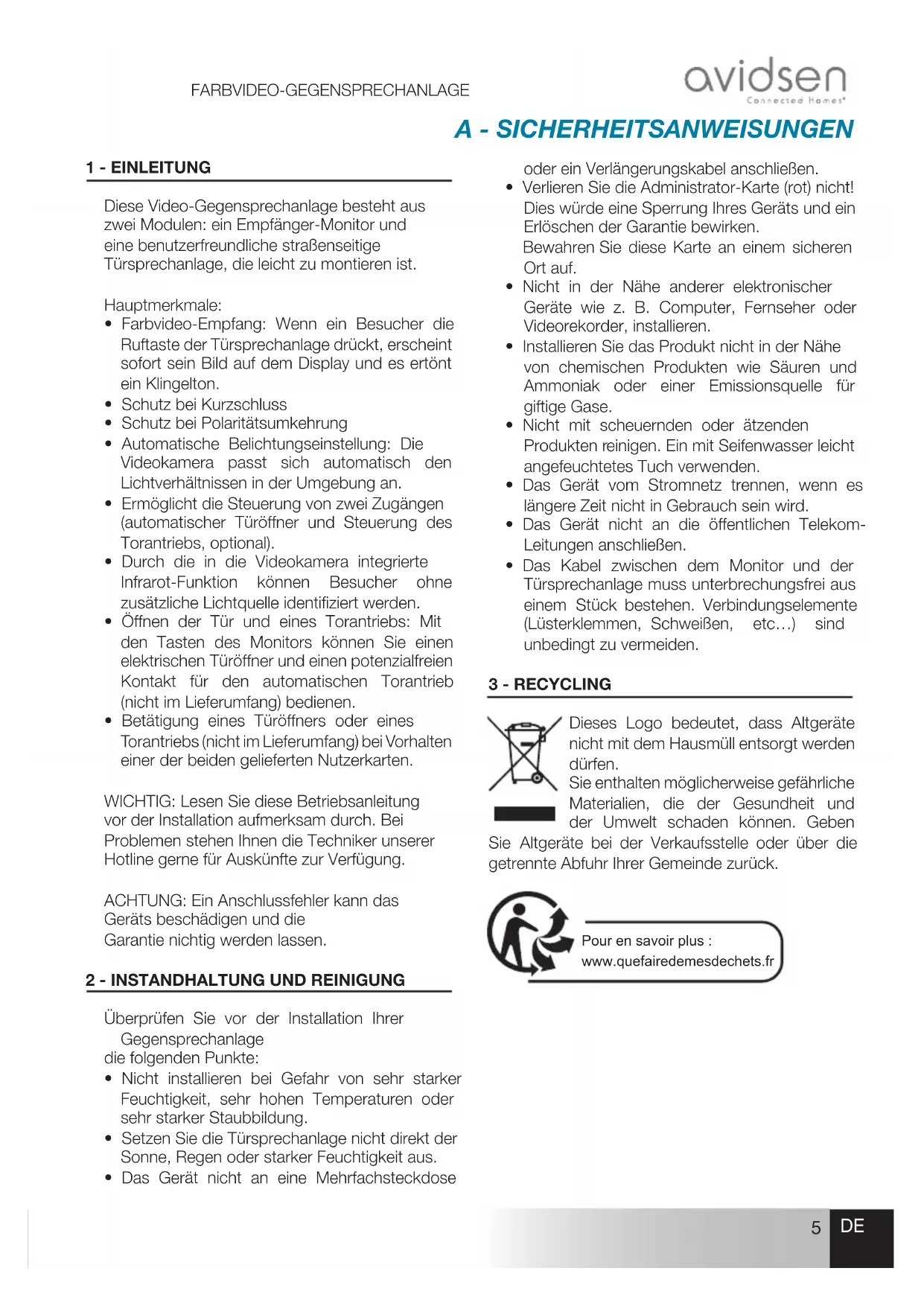

A - SICHERHEITSANWEISUNGEN

1-EINLEITUNG

These Video-Gegensprechanlage besteht aus zwei Modulen: ein Empfänger-Monitor und eine benutzerfreundliche straβseitige Tursprechanlage, die leicht zu montieren ist.

Hauptmerkmale:

• Farbvideo-Empfang: Wenn ein Besucher die Ruftaste der Tursprechanlage drückt, erscheint sofort sein Bild auf dem Display und es ertont ein Klingelton.
  Schutz bei Kurzschluss
  Schutz bei Polaritätsumkehrung
• Automatische Belichtungseinstellung: Die Videokamera passt sich automatisch den Lichtverhältnissen in der Umgebung an.
• Ermöglicht die Steuerung von zwei Zugängen (automatischer Türoffner und Steuerung des Torantriebs, optional).
• Durch die in die Videokamera integrierte Infrarot-Funktion konnen Besucher ohne zusätzliche Lichtquelle identifiziert werden.
• Offnen der Tur und eines Torantriebs: Mit den Tasten des Monitors können Sie einen elektrischen Turoffner und einen potenzialfreien Kontakt für den automatischen Torantrieb (nicht im Lieferumfang) bedienden.
• Betätigung eines Türoffners oder eines Torantriebs (nicht im Lieferumfang) bei Vorhalten einer der beiden gefleierten Nutzerkarten.

WICHTIG: Lesen Sie diese Betriebsanleitung vor der Installation aufmerksam durch. Bei Problemen stehen Ohnen die Techniker unserer Hotlinegerene fur Auskunftzur Verfugung.

ACHTUNG: Ein Anschlussfehler kann das Geräts beschädigen und die Garantie nichtig werden setzen.

2 - INSTANDHALTUNG UND REINIGUNG

Überprüfen Sie vor der Installation ihrer

Gegensprechanlage

die folgenden Punkte:

• Nicht installmenten bei Gefahr von sehr starker Feuchtigkeit, sehr hohen Temperaturen oder sehr starker Staubbildung.
• Setzen Sie die Tursprechanlage nicht direkt der Sonne, Regen oder starker Feuchtigkeit aus.
  Das Gerät nicht an eine Mehrfachsteckdose

oder ein Verlängerungskabel anschließen.

• Verlieren Sie die Administrator-Karte (rot) nicht! Dies wurde eine Sperrung Ihres Geräts und ein Erlöschen der Garantie bewirken. Bewahren Sie diese Karte an einem sicheren Ort auf.
• Nicht in der Höhe anderer elektronischer Geräte wie z. B. Computer, Fernseher oder Videorekorder, installmenten.
• Installieren Sie das Produkt nicht in der Nähe von chemischen Produkten wie Säuren und Ammoniak oder einer Emissionsquelle für giftinge Gase.
• Nicht mit scheuernden oder atzenden Produkten reinigen. Ein mit Seifenwasser leicht angefeuchtetes Tuch verwenden.
• Das Gerät vom Stromnetz trennen, wenn es langere Zeit nicht in Gebrauch sein wird.
• Das Gerät nicht an die öffentlichen Telekom-Leitungen anschließen.
• Das Kabel zwischen dem Monitor und der Tursprechanlage muss unterbrechungsfrei aus einem Stück bestehen. Verbindungselemente (Lusterklemmen, Schweißen, etc...) sind unbedingt zu vermeiden.

3 - RECYCLING

Dieses Logo bedeutet, dass Altgeräte nicht mit dem Hausmüll entsorgt werden dürfen.

Sie enthalten möglicherweise gefährliche Materialien, die der Gesundheit und der Umwelt schaden können. Geben

Sie Altgeräte bei der Verkaufsstelle oder über die getrennte Abfuhr ihrer Gemeinde zurück.

B - PRODUKTBESCHREIBUNG

1-INHALT DES SETS

1x1

2 X1

3 x1

4×5

5x5

6 X1

7 x1

8 x4

1 Monitor
2 Tursprechanlage
3 Wandhalterung fur Monitor
4 Dübel (2 für den Monitor, 3 für die Tursprechanlage)

5 Befestigungsschrauben (2 für den Monitor, 3 für die Tursprechanlage)
6 Befestigungsschrauben der Tursprechanlage
7 Netzadapter
8 RFID-Karte (rot x1, grau x1, blau x2)

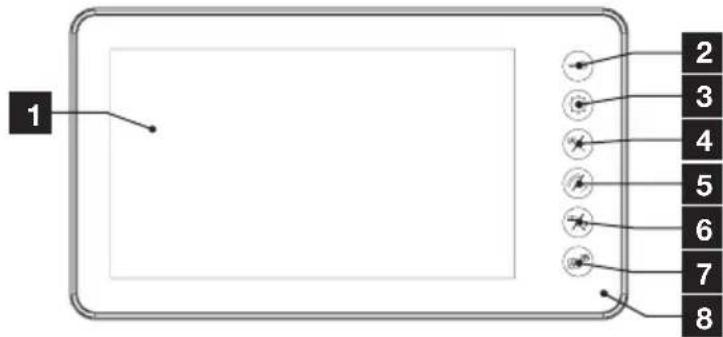

2-MoNIToR

17“LCD-Bildschirm
2 Taste Turöffner: betätigt einen elektrischen Turöffner
3 Taste MENU: Zugang zu den Monitor-Parametern und den in Abwesenheit aufgezeichneten Fotos

4 Taste Pfeil links/Bild: Reduzierung der Werte im Monitor-Menu, Visualisierung der Tursprechanlage, Beendung des Anrufs

B - PRODUKTBESCHREIBUNG

5	Taste Pfeil rechts/Hörer: dient der Erhöhung der Werte im Menu des Monitors und der Kommunikation mit dem Besucher.
6	Taste Tor/Videokamera: Dient der Öffnung eines Tors mit automatischem Torantrieb
7	Taste Gegensprechanlage: Dient der Kommunikation mit einem zweiten Monitor (Art.-Nr.112252)
8	Mikrofon

*Unter Vorbehalt der Verfügbarkeit.

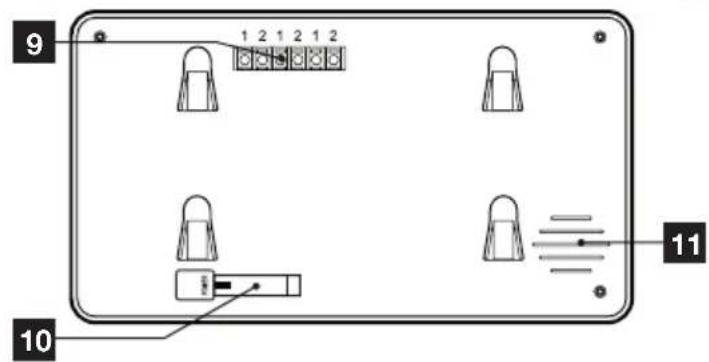

9	Klemmleisten
10	Stromversorgungseingang
11	Loutsprecher

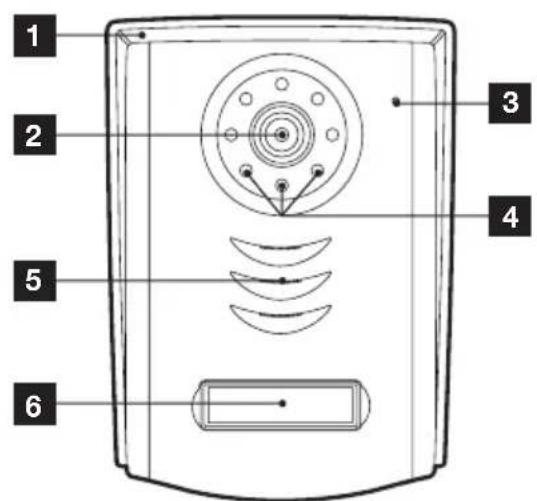

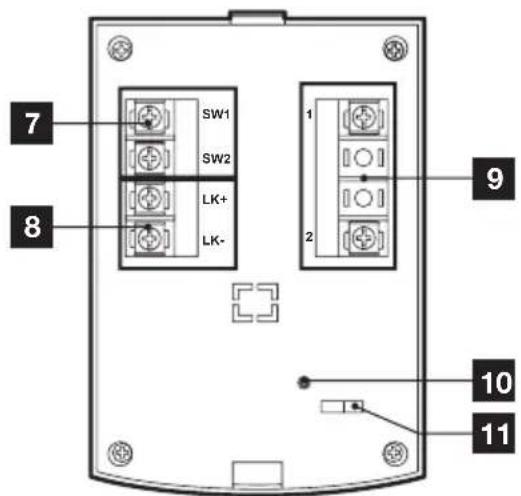

3 -TÜRSpRECHANLAGE

1	Regenschutz
2	Objektiv
3	Mikrofon
4	Infrarot-Beleuchtung
5	Loutsprecher

6	Ruftaste, Namensschild mit Hintergrundbeleuchtung je nach Umgebungshelligkeit
7	Klemmleiste für potenzialfreien Kontakt
8	Klemmleiste für Türoffner
9	Klemmleiste für Monitor
10	RFID-Neuinitialisierungstaste
11	Wahltaste Türoffner/Tor für RFID-Karte

4 - WANDHALTERUNG

Der Monitor ist für eine Montage an der Wand ausgelegt. Die Wandhalterung und dazugehörigen Schrauben sind im Lieferumfang enthalten.

5- NETzADApTER

Ein Netzadapter 230VAC 50 Hz/17VDC 1,5A für die Stromversorgung des Monitors ist im Lieferumfang des Sets enthalten. Die Verwendung anderer Stromversorgungsmodelle kann das Gerät unwiderruflich beschädigen und ein Erlösen der Garantie bewirken.

Das Netzadapterkabelarf nicht abgeschnitten oder verkurz werden. Anderenfalls erlischt die Garantie.

C - MONTAGE

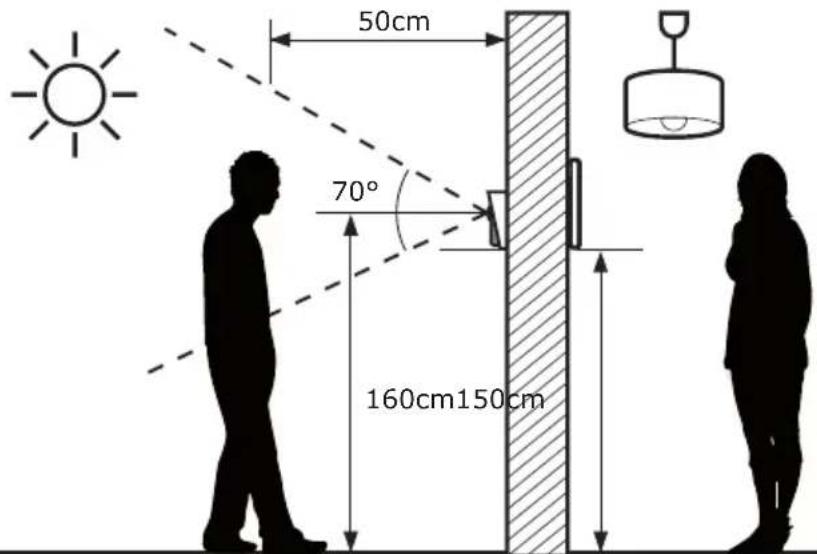

Die empfohlene Montagehöhe beträgt für die Türsprechanlage ca. 160 cm ab dem Boden und 150 cm für die Gegensprechanlage in der Wohnung.

ACHTUNG: Aus offenkundigen Sicherheitsgründen dürfen Verkabelungen nur bei abgeschalteter Stromversorgung erfolgen.

1- INSTALLATION DERTÜRSpRECHANLAGE

Die Tursprechanlagearf nicht direkt der Witterung ausgesetzt sein. Wahlen Sie vorzugsweise einen Gebäudevorbau oder einen anderen uberdachten Ort.

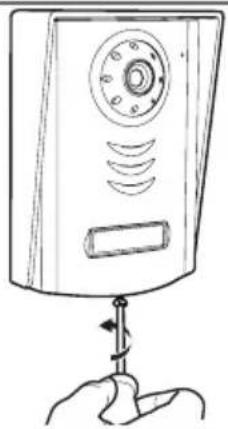

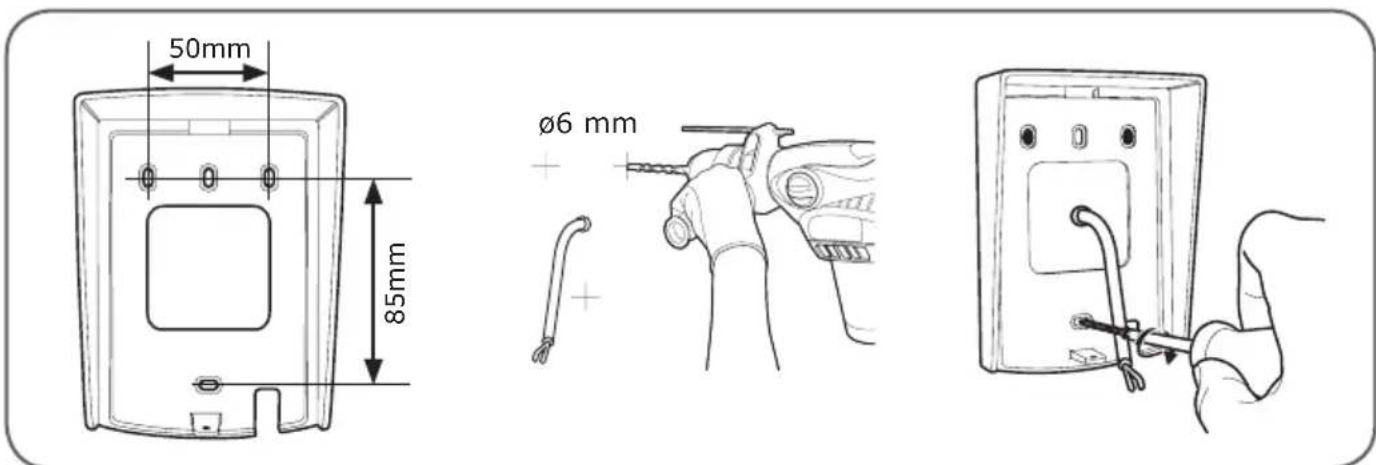

Den Regenschutz der Tursprechanlage mittels geeigneter Schrauben und Dubel auf ihrem Pfeiler befestigen (die mitgelieferten Schrauben und Dubel sind für massive Wände geeignet).

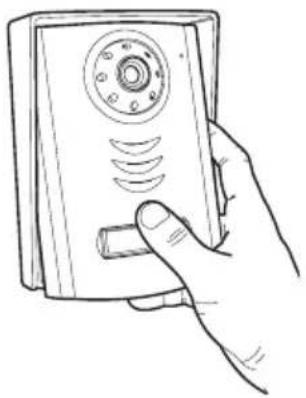

Nach der Verkabelung der Tursprechanlage (siehe Abschnitt Anschlüsse), diese im Regenschutz einsetzen. Dann die Tursprechanlage mittels der mitgelieferten Schrauben am Regenschutz festschrauben.

Das Namensschild anbringen.

2 - MoNTAGE DES MoNIToRS

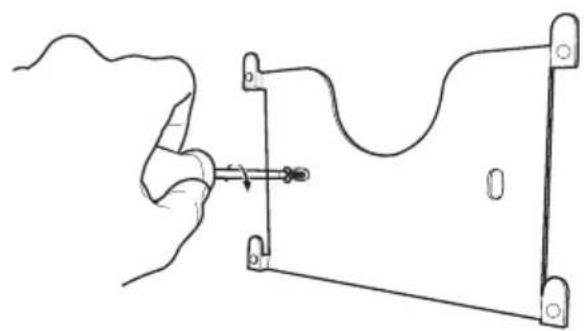

Die Wandhalterung mittels geeigneter Schrauben und Dübel an der Wand befestigen (die mitgelieferten Schrauben und Dübel sind für massive Wände geeignet).

Nach Anschlieben des Monitors (siehe Abschnitt "Anschlasse") den Monitor an seiner Halterung befestigen

6 mm

3 - DIE ANSCHLUSSE

• Vermeiden Sie es, im Verlauf des Verbindungskabels zwischen Tursprechanlage und Monitor mehrere Lüsterklemmen oder Verlängerungskabel hintereinander zu schalten
• Halten Sie aus einem Bereich von 50 cm um das Verbindungskabel zwischen Tursprechanlage und Monitor alle elektromagnetischen Störquellen (230V Kabel, WLAN-Geräte, Mikrowellen-Geräte, usw.) fern.
• Sie können mit der Türsprechanlage einen elektrischen Türoffner (nicht im Lieferumfang enthalten) verbinden und benutzen, mit oder ohne mechanismem Gedächtnis.

Zwischen dem Monitor und der Tursprechanlage (max. 100 m)

Um eine gute Audio- und Video-Qualität zu gewährleisten, sollte die Kabellänge zwischen der Gegensprechanlage und der Tursprechanlage nicht mehr als 100m betragen. Die Drähte wie folgt verbinden (eine falsche Verkabelung kann die Tursprachanlage beschädigen).

Der Durchmesser des zu verwendenden Kabels hangt von seiner Länge ab:

Länge des Kabels Zu verwendender Durchschnitt
Von 0 bis 50 m 0,75 mm2
Von 50 m bis 100 m 1,5 mm2

Zwischen der Tursprechanlage und einem elektrischen Tüffner (nicht mitgeliefert)

Einen Turoffner 12V/0,5A max. mit oder ohne mechanischen Speicher verwenden.

Fur die Verbindung zwischen der Tursprechanlage und dem Turffner, Kabel von folgendem Typ verwenden:

Länge des Kabels Zu verwendender Durchschnitt
Von 0 bis 50 m 0,75 mm2

Zwischen der Tursprechanlage und einem motorisierten Tor (nicht mitgeliefert)

Zu verwendender Durchschnitt: Mindestens 0,75 mm2

3.1 - ANSCHLUSS ZWISCHEN MONITOR UND STRASSENSEITIGER TÜRSPRECHANLAGE

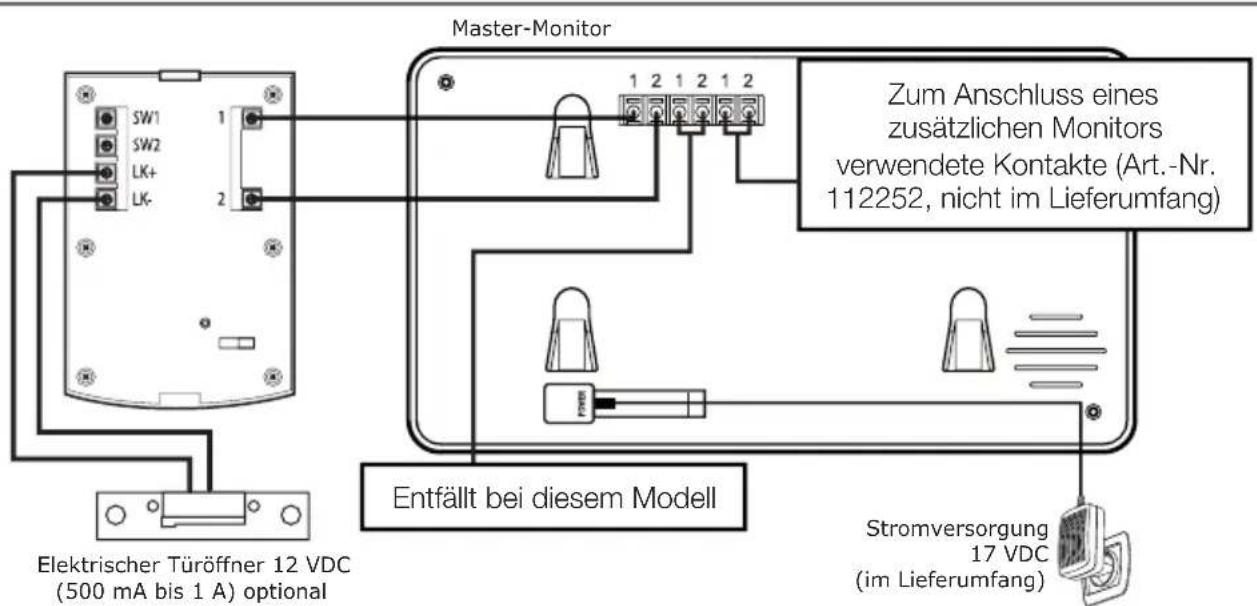

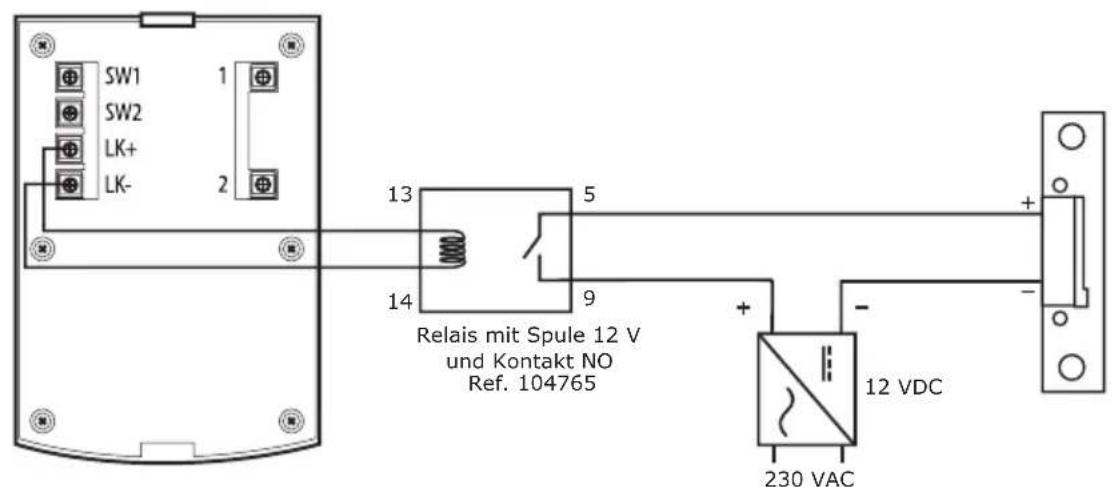

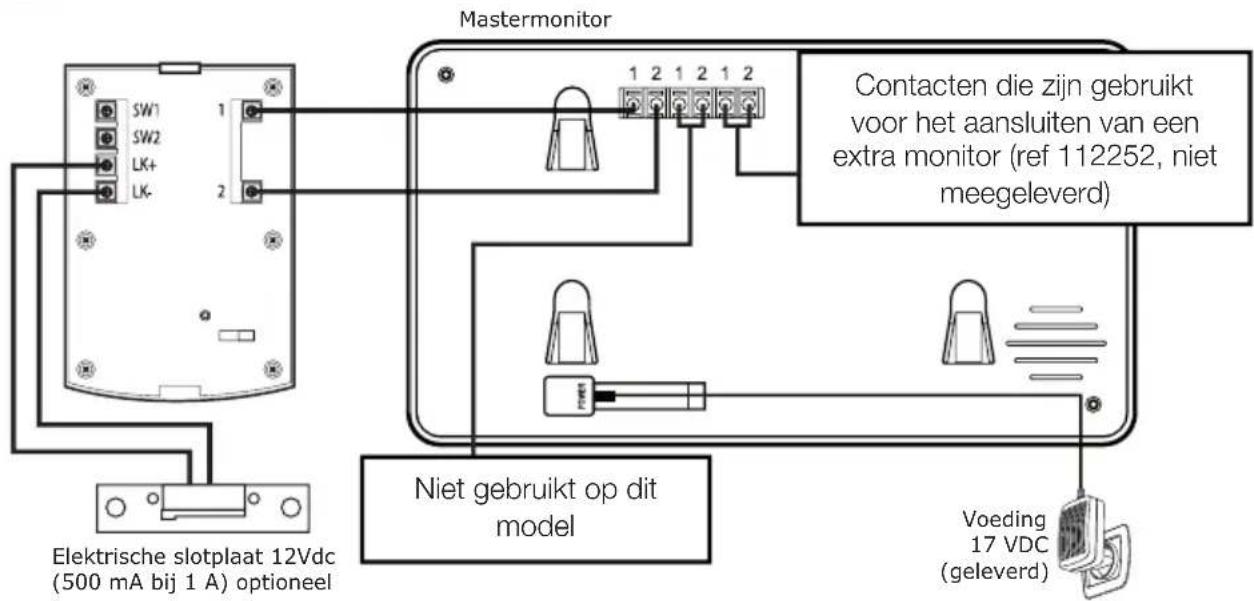

3.2 - MIT ELEKTRISCHEM TÜRÖFFNER

WICHTIG: Wenn bei der Öffnung der Tür Probleme auftreten, die zum Beispiel auf die große Entfernung zwischen dem Display und der Tursprechanlage zurückzuführen sind, empfehlen wir eine separate Stromversorgung. Bei Verwendung einer separaten Stromversorgung muss zur Steuerung der VideoGegensprechanlage wie gezeigt ein Relais 12 V (nicht im Lieferumfang) angeschlossen werden.

C - MONTAGE

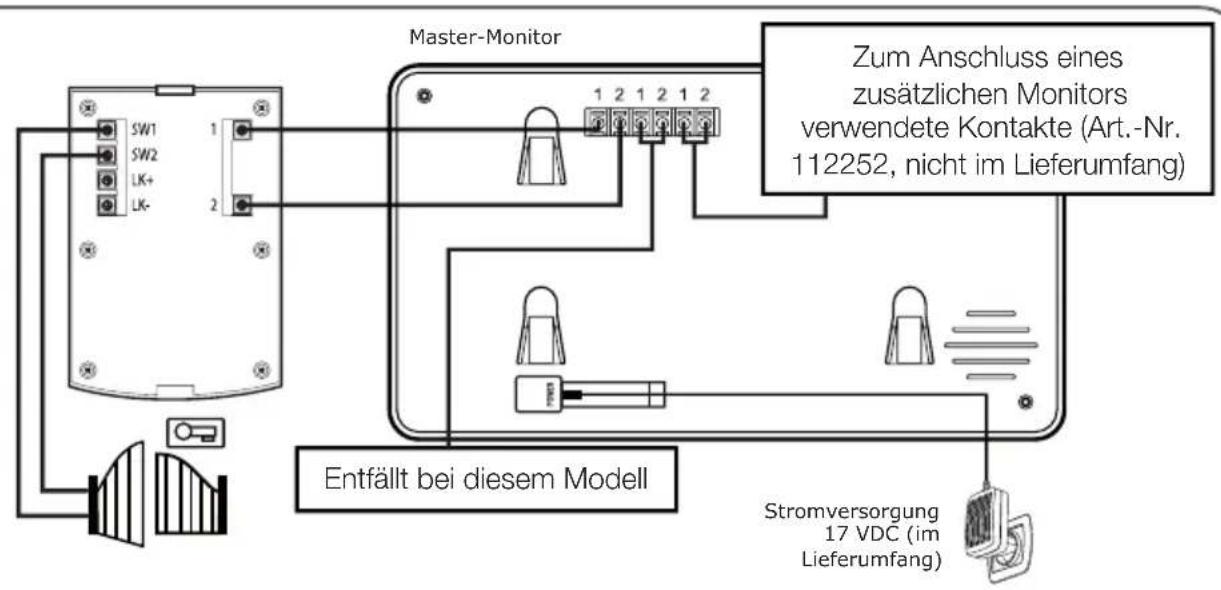

3.3 - MIT STEUERUNG DES TORANTRIEBS

WICHTIG: schlieBen Sie SW1 und SW2 direkt an den Offner-/SchlieBkontakt der automatischen Steuerung an (drahtgebundener Steuereingang eines Torantriebs).

3.4 - INBETRIEBNAHME DER NUTZERKARTEN

Der Lieferumfang besteht aus drei Arten von Karten: Die rote Administrator-Karte, die graue Karte zum Hinzufugen weiterer Karten, die blauen Nutzerkarten.

A- INITIALISIERUNG

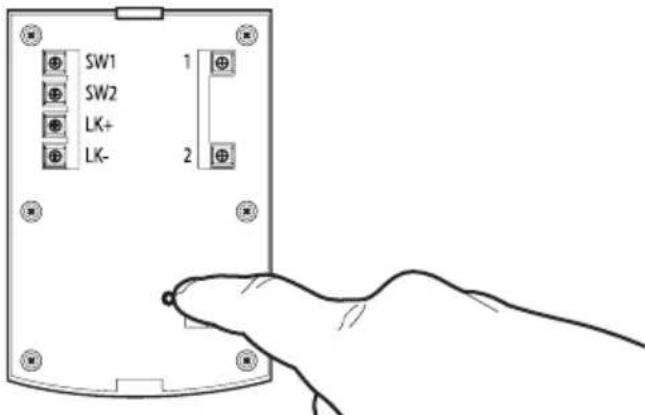

Während der Video-Pförtner eingeschaltet ist, die Taste „RESET“ auf der Rückseite der Tursprechanlage drücken.

Die Tursprechanlage sendet 4 Pieptone. Halten Sie innerhalb von 10 Sekunden die Administrator-Karte (rot) vor die Kamera.

Halten Sie innerhalb von 10 Sekunden die Hinzufüge-Karte (grau) vor die Kamera.

B - NUTZERKARTEN HINZUFÜGEN

Halten Sie die Hinzufüge-Karte (grau) vor die Kamera

Die Tursprechanlage sendet 3 Pieptone.

C - MONTAGE

Halten Sie innerhalb von 10 Sekunden eine der Nutzerkarten vor die Kamera.

Die Tursprechanlage sendet 1 Piepton.

C -ALLE NUTZERKARTEN LÖSCHEN

Halten Sie die Administrator-Karte vor die Kamera, um alle bekannten Nutzerkarten zu loschen. (Karte für das Hinzufügen inbegriffen).

D - AUSWAHL DES DIE NUTZERKarte BETREFFENDEN VORGANGS

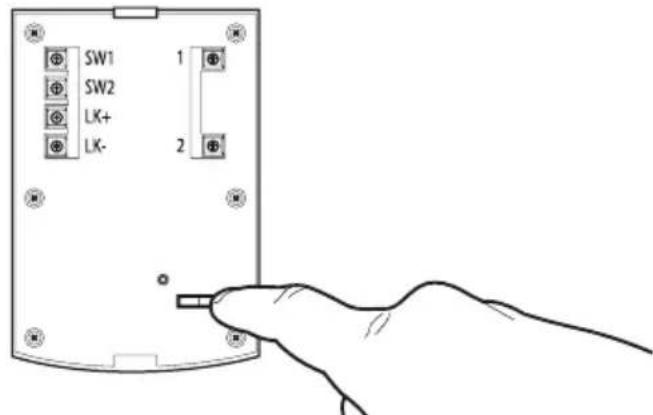

Wahlen Sie an der Rückseite der Tursprechanlage den elektrischen Türoffner oder den Ausgan eines potenzialfreien Kontaks, um den einen oder den anderen bei Präsentation einer Nutzerkarte anzusteuern.

1 - DEN BESUCHER IDENTIFIZIEREN UND MIT IHM SpRECHEN

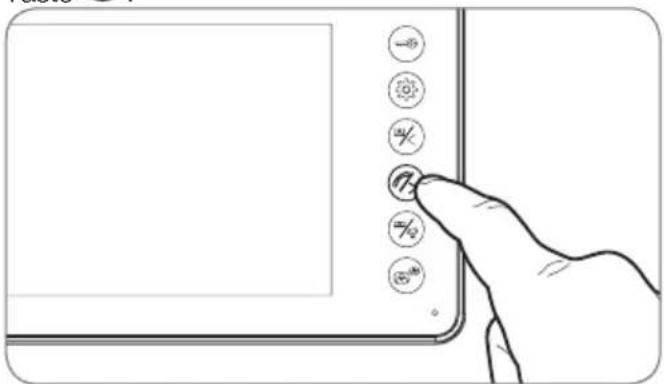

Der Besucher drückt die Taste Nils Larsson der Tursprechanlage:

Die Klingel wird über den Lautsprecher des Monitors ausgelost, der die Videokamera der Tursprechanlage aktiviert. Befindet sich der Besucher im Aufnahmefeld der Kamera, ist sein Bild 120 Sekunden lang auf dem Monitor zu sehen. Nach 120 Sekunden schaltet der Monitor wieder in den Standby-Modus.

Drücken Sie die Taste, um mit dem Besucher zu sprechen. Zur Beendung des Geschäfts und Deaktivierung der Tursprechanlage drucken Sie die Taste.

2 - AKTIVIERUNG DERTÜRSpRECHANLAGE AB DEM MoNIToR

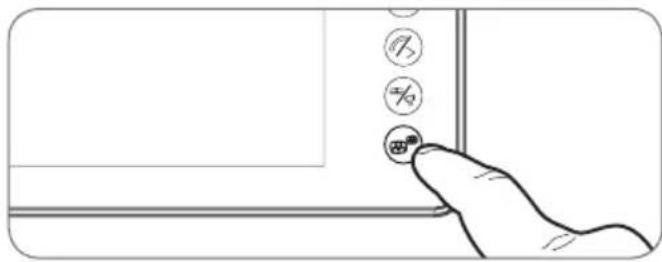

Um einen Besucher zu identifizieren, ohne dass dieser merkt, dass er beobachtet wird, oder um nach drauen zu schauen, drücken Sie die Taste

: Auf dem Display erscheint 60 s lang das von Tursprechanlage aufgenommene Bild.

Um direkt mit dem Außenbereich zu kommunizieren, drücken Sie die Taste, sobald das türseitige Videobild auf dem Display erscheint.

These besondersnutzliche Funktion ermoGlicht auch dann eine Beobachtung des Besuchers, wenn dieser nicht die Taste Nils Larsson der Tursprechanlage gedruckt hat.

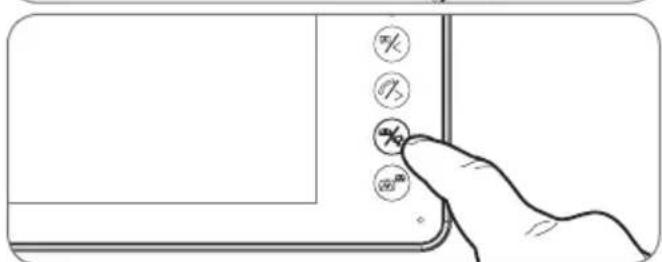

3-BETÄTIGUNG EINES ELEKTRISCHEN TUROFFNERS UND EINES ToRANTRIEBS (opTloNAL)

Wenn das Gerät mit einem elektrischen Türoffner und/oder der Steuerung eines automatischen Torantriebs ausgestattet ist (siehe Paragraph „ANSCHLUSS”), drücken Sie die Taste (für das Turschloss) oder (für den automatischen Torantrieb), um den Besucher einzulassen.

4 - GEGENSpRECHFUNKTIoN

Eine interne Kommunikation kann mit dem Slave-Monitor (sofern vorhanden) mithilfe der SPRECHANLAGEN-FUNKTION begonnen werden. Diese Funktion kann auch benutzt werden, wenn sich der Monitor im Standby-Modus befindet: Drucken Sie die Taste des Slave-Monitors, um den Slave-Monitor anzurufen (oder umgekehrt). Drucken Sie zur Beantwortung die Taste, die maximale Sprechzeit beträgt 120 Sekunden. Anschließlich schaltet das Terminal wieder in den Standby-Modus.

Die Kommunikation mit der straßenseitigen

D - VERWENDUNG

Tursprechanlage hat Priorität.

5 - PARAMETER AUF DEM MONITOR

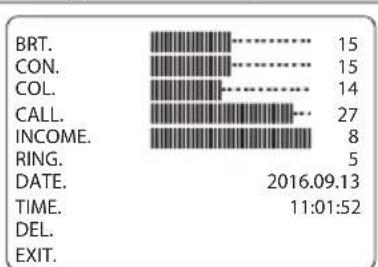

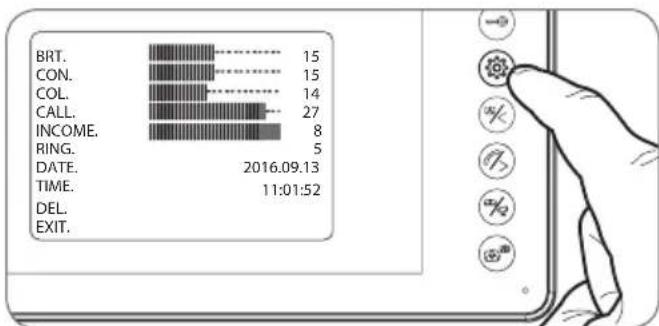

Drücken Sie bei eingeschalteten Display die Taste, um das folgende Fenster aufzurufen:

Drücken Sie einmal die Taste, um sich durch die Untermenü zu bewegen (die sich einschalten, wenn Sie sie ausgewählten haben).

BRT:

Helligkeit: Drücken Sie die Tasten und um die Helligkeit des Bildes zu steigern oder zu reduzieren.

CON:

Krontrast: Drucken Sie die Tasten und um den Kontrast des Bildes zu steigern oder zu reduzieren.

COL:

Farbe: Drucken Sie die Tasten und um die Sattigung des Bildes zu steigern oder zu reduzieren.

CALL:

Lautstärke Mikrofon: Drücken Sie die Tasten und um die Lautstärke des Mikrofons zu steigern oder zu reduzieren.

INCOME:

Lautstärke Türklingel: Drücken Sie die Tasten und um die Türklingel lauter oder leiser zu stellen.

RING:

Auswahldes Klingeltons: Drucken Sie zur Auswahldes gewündsten Klingeltons die Tasten und

FARBVIDEO-GEGENSPRECHANlage

DATE:

Drücken Sie die Tasten und um den hervorgobenen Wert einzustellen und die Taste um zum nachsten Wert zu gelangen. Datum und Uhrzeit sind auf den in ihrer Abwesenheit aufgenommenen Fotos vermerkt.

TIME:

Drücken Sie die Tasten und um den hervorgobenen Wert einzustellen und die Taste, um zum nachsten Wert zu gelangen. Datum und Uhrzeit sind auf den in ihrer Abwesenheit aufgenommenen Fotos vermerkt.

DEL:

Zum Löschen aller gespeicherten Fotos drücken Sie die Taste.

- EXIT:

Drücken Sie die Taste, um das Einstellungsmenü wieder zu verlassen.

6-ENTRIEGELUNG MITHILFE EINER KARTE

Halten Sie eine der Nutzerkarten vor die Kamera der straßenseitigen Türsprechanlage, um den Türoffner oder den Antrieb des angeschlossenen Tors zu entriegeln.

7 - DIE IN IHRER ABWESENHEIT AUFGENOMMENEN FOTOS ANSEHEN

Bei jedem Anruf wird ein Foto aufgenommen. Um die im Speicher befindlichen Fotos zu sehen, bei ausgeschalteten Display die Taste drucken.

E - TECHNISCHE UND GESETZLICHE INFORMATIONEN

1-TECHNISCHE MERKMALE

MoNIToR
Bildschirm	Farbe 7 Zoll LCD extraflach
Videostandard	PAL/NTSC
Auflösung	800 x 3 (RGB) x 480
Stromversorgung	mit Netzteil 230 VAC 50 Hz/17 VDC 1,5 A im Lieferumfang
Netzspannung	17 VDC 1,5 A (Adapter im Lieferumfang)
Schutz	Schutz bei Kurzschluss und Umkehrung der Polarität
Stromverbrauch	3,5 W bis 11,5 W
Übertragungssystem (Audio und Video)	Zweiler-Technik
Idealer Betriebstemperaturbereich	-10 °C bis 50 °C
Max. Luftfeuchtigkeit	85 %
Anzahl an Klingeltönen	9
Umwandelungsrate	schaltet automatisch nach 2 min ab
Abmessungen	275 x 120 x 15 mm

Türsprechanlage
Videokamera.	CMOS 3003 Farbe
Objektiv	Fixfokus-Objektiv/Sichtwinkel 70°
Stromversorgung	CC 10-12 V vom Monitor geliefert
Max. Verbrauch	300 ± 50 mA
Helligkeit	min. 0 Lux
Nachtsicht	0,5 bis 1 m
Abmessungen	130 x 90 x 24,5 mm
Schutzart	IP54

E - TECHNISCHE UND GESETZLICHE INFORMATIONEN

2 - GARANTIE

• Für diesen Gerät gilt ab Kaufdatum eine 2-jährige Garantie auf Teile und Reparatur. Es zwingend notwendig, dass Sie während der gesamten Garantiedauer einen Kaufnachweis aufbewahren.
  Die Garantie gilt nicht fur Schaden, die durch Nachlüssigkeit, Stöbe oder Unfälle verursacht wurden.
  Die Elemente these Gerats durren nicht von Personen geöffnet oder repariert werden, die nicht der Firma Avidsen angehoren.
• Jeglicher Eingriff am Gerät führt zum Erlöschen der Garantie.
• Das Netzadapterkabelarf nicht abgeschritten oder verkurzt werden. Anderenfalls erlischt die Garantie.

3 - HILFE UND SUPPORT

• Trotz aller Sorgfalt, die wir bei der Konzeption unserer Produkte und der Verfassung dieser Bedienungsanleitung aufgewendet haben, kann es sein, dass Sie während der Installation Ihres Geräts auf Schwierigkeiten oder Fragen stößen. In thisem Fall raten wir Ihnen dringend, unsere Spezialisten zu kontaktieren, die Sie bisher beraten.
• Sollten bei der Installation oder der Verwendung in den Tagen danach Funktionstörungen auftreten, ist es zwingend erforderlich, dass Sie uns kontaktieren, während Sie das Gerät vor sich haben. So können unsere Techniker die Ursache des Problems diagnostizieren, Denn diese ist wahrscheinlich auf eine falsche Einstellung oder eine nicht ordnungsgemäß Installation zurückzuführen.

Sie erreichen unsere Kundendienst-Techniker unter:

Helpline: [phone]

Von Montag bis Freitag von 9:00 bis 12:00 Uhr und von 13:00 bis 17:00 Uhr.

4 - GERÄTEUMTAUSCH - KUNDENDIENST

Trotz aller Sorgfalt, die wir bei der Konzeption und Herstellung Ihres Geräts aufgewendet haben, kann es erforderlich sein, dass Sie Ihr Gerät für eine Reparatur in unserer Werkstatt an den Kundendienst zurückschicken. Sie können den Bearbeitungsstand auf unserer Website unter der folgenden Adresse abfragen:

http://sav.avidsen.com

Avidsen verpflichtet sich, für die Dauer der Gewährleistungsfrist Ersatzteile für these Produkte auf Lager zu halten.

5 - KONFORMITÄTSERKLÄRUNG

Konformität mit der RED-Richtlinie
AVIDSEN erklärt, dass das nachfolgende Gerät: Farbvideo-Gegensprechanlage 112249
der RED-Richtlinie entspricht und die Konformität in Anwendung der geltenden Normen bewertet wurde: EN 60950-1 :2006 + A11 :2009 + A1 :2010 + A12 :2011 + A2 :2013
EN 301 489-1 V1.9.2
EN 301 489-3 V1.6.1
EN 300 330-1 V2.1.0

3.4-AEITOYPTIA TON MNIPEAOK

Iapexovtai tpeicuoi npelok: to npelokkdeltaipiotn e kokiva xpu, to npelok npoohknc e ykpi xpuka kal ta npelokk twv xpntowv e nla xpu.

A-ENAPEH

Otauauokuev Eyypaqnc bivteo eiva oTo peu, natoe To nnKtpo «ENANAΦOPA» oTo niow mepoc tnc UpoTnλερaσnc.

H 0upotnAeopaon EKtemuE 4 nxtikc onuata.
