123980 - Beveiligingscamera AVIDSEN - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis 123980 AVIDSEN in PDF-formaat.
| Producttype | Beveiligingscamera |
| Merk | Avidsen |
| Model | 123980 |
| Afmetingen (L x B x H) | 12 x 8 x 6 cm |
| Gewicht | 300 g |
| Voeding | Netadapter 5V DC (USB-kabel inbegrepen) |
| Resolutie | 1080p Full HD |
| Nachtzicht | Ja, tot 10 meter |
| Kijkhoek | 120° |
| Bewegingsdetectie | Ja, met pushmeldingen |
| Opslag | microSD-kaart tot 128 GB of cloud (optioneel abonnement) |
| Connectiviteit | Wi-Fi 2.4 GHz (802.11 b/g/n) |
| Audio | Ingebouwde microfoon en luidspreker (tweerichtingsaudio) |
| Beschermingsgraad | IP65 (weerbestendig) |
| Bedrijfstemperatuur | -10°C tot 50°C |
| Installatie | Aan muur of plafond, bevestigingsmateriaal inbegrepen |
| Compatibiliteit | Avidsen app (iOS en Android) |
| Garantie | 2 jaar |
| Onderhoud en reiniging | Reinig de lens met een zachte, droge doek; vermijd schurende producten |
| Beveiliging | Gegevensversleuteling, dubbele authenticatie beschikbaar |
| Onderdelen en reparatie | Onderdelen op verzoek verkrijgbaar; reparatie mogelijk door een erkende technicus |
Veelgestelde vragen - 123980 AVIDSEN
Gebruikersvragen over 123980 AVIDSEN
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Beveiligingscamera in PDF-formaat gratis! Vind uw handleiding 123980 - AVIDSEN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 123980 van het merk AVIDSEN.
GEBRUIKSAANWIJZING 123980 AVIDSEN
- De camera mag niet worden geplaatst op een plek waar de filter van de lens bekrast of vervuild kan worden.
- Het objectief niet blootstellen aan direct zonlicht of een andere weerspiegelende lichtbron.
- Vermijd het gebruik van meerdere stopcontactdozen en verlengkabels.
- Het apparaat niet installeren vlak bij chemisch zure producten, ammoniak of een bron van giftige gasuitstoot.
- De installatie en het gebruik van de camera moeten conform de lokale wetgeving zijn.
2 - ONDERHOUD EN REINIGING
- Ontkoppel het product van het elektriciteitsnet vóór ieder onderhoud.
- Het product niet met schurende of corrosieve middelen reinigen.
- Een zachte, enigszins vochtige doek gebruiken.
- Niet besproeien met een spuitbus. Dit zou de binnenkant van het product kunnen beschadigen.
3 - RECYCLAGE
Dit logo betekent dat u geen apparaten die buiten gebruik zijn mag weggooien bij het huishoudelijk afval. De gevaarlijke stoffen die ze mogelijk kunnen bevatten, kunnen de gezondheid en het milieu schaden. Vraag uw distributeur om deze apparaten terug te nemen of maak gebruik van de middelen voor de selectieve inzameling die door uw gemeente ter beschikking worden gesteld.
B - BESCHRIJVING VAN HET PRODUCT
1 - INHOUD VAN DE KIT
1 × 1
2 × 1
3 × 1
4×2
5×2
1 Camera
2 Voedingsadapter 230Vac 50Hz / USB 5Vdc 1A
3 USB-kabel voor stroomtoevoer camera
4 Bouten voor het bevestigen van de muursteun
5 Schroeven voor muurbevestiging
2 - CAMERA
Vooraanzicht Zijaanzicht Achteraanzicht
| 1 | Schemersensor voor bediening infraroodverlichting |
| 2 | Plek voor microSD-kaart (niet meegeleverd) tot 128GB (op de rand) |
| 3 | Cameralens |
| 4 | Infraroodverlichting voor nachtzicht (rond de volledige rand van de lens) |
| 5 | “Reset”-knop: resetten |
| 6 | Luidspreker |
| 7 | MicroUSB-voedingsstopcontact voor kabel en voedingsadapter (bijgeleverd) |
| 8 | Plek van de microfoon (op de rand) |
| 9 | Te scannen QRCode tijdens de inwerkingstelling met de toepassing Protect-Home |
| 10 | Afstelbare voet |
B - BESCHRIJVING VAN HET PRODUCT
3 - NETWERKADAPTER
Een sectoradapter 230Vac 50Hz / 5Vdc 1A USB is inbegrepen in deze kit om de camera te voeden, net als de bijbehorende kabel. Gebruik geen andere voedingsmodellen omdat deze de camera kunnen beschadigen en de garantie kunnen annuleren.
C - INSTALLATIE

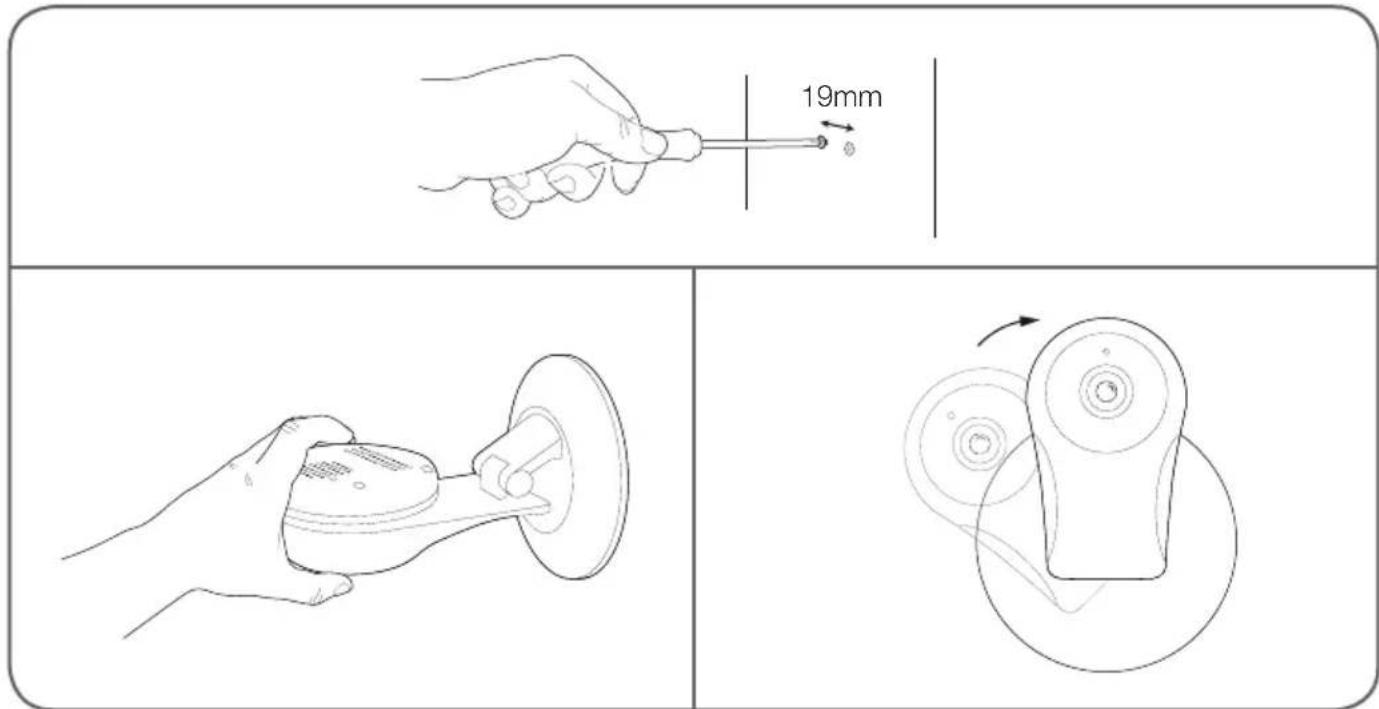

1 - INSTALLATIE VAN DE CAMERA
- De camera kan bevestigd worden aan de muur, het plafond of geplaatst worden op een horizontale vlakke ondergrond.
- Maak de camera vast met behulp van geschikte schroeven en bouten, aangepast aan het materiaal (schroeven en bouten geschikt voor muren, in vol materiaal).
- Zorg ervoor dat de camera stevig is bevestigd zodat deze niet kan vallen.
2 - EEN MICROSD-KAART PLAATSEN (NIET MEEGELEVERD)
Uw camera heeft een vak voor een microSD-kaart, zodat u het apparaat kunt uitrusten met een intern opslaggeheugen. De maximale grootte is 128 GB.
Deze kaart is optioneel, maar noodzakelijk als u wilt dat de camera op autonome wijze registreert.
Opmerking: de gepresenteerde screenshots zijn afkomstig van de Android-versie van de toepassing Protect-Home. De werking met de iPhone versie is vergelijkbaar.
Download de toepassing Protect-Home op de App Store of Google Play en start de toepassing. Accepteer, indien nodig, de verzoeken om toestemming die verstuurd worden door de toepassing (toegang tot het fototoestel voor het scannen van de QRCode...).

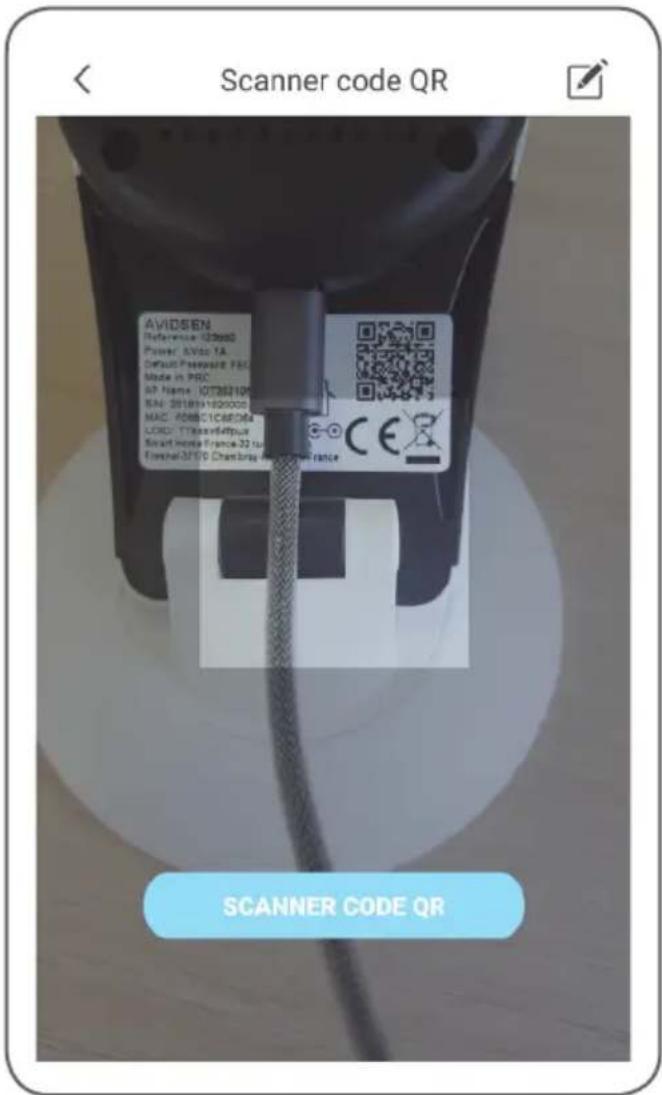

Klik vervolgens op het pictogram , de toepassing opent het fototoestel van uw smartphone en nodigt u uit om de QRCode, die zich op de camera bevindt, te scannen:
IP-CAMERA MET WIFI 720P
In deze fase moet de camera voorzien worden van stroom en opgestart zijn. De camera laat een melodie horen zodra hij klaar is.
Klik op "De muziek heeft aangegeven dat het proces met succes is verlopen" om verder te gaan.
De toepassing vraagt u vervolgens hoe de camera ingesteld moet worden:
AP-aansluiting: met wifi-aansluiting.
Geluidsinstelling: de informatie zal doorgegeven worden via de luidspreker van de smartphone.
Selecteer één van de methodes om verder te gaan (ze zijn equivalent):
D - CONFIGURATIE
De toepassing vraagt u nu welk netwerk en welke sleutel doorgegeven moeten worden aan de camera zodat deze toegang krijgt tot internet.
Belangrijk: Compatibel netwerk camera: 2.4GHz - 20/40 auto - WPA/WPA2. Niet-compatibele wifi 5 Ghz niet-compatibele WEP-codering.
Controleer de wifiparameters van uw box of neem contact op met uw internetprovider in geval van problemen met de verbinding.
- Als u «geluidsinstelling» gekozen heeft, verzeker u er dan van dat u het geluid van uw smartphone geactiveerd heeft.
- Ga met uw smartphone in nabijheid van uw camera staan (30 cm) om verder te gaan.
Klik, na het te gebruiken wifi-netwerk en de bijbehorende sleutel aangeduid te hebben, op "Volgende". Uw smartphone geeft vervolgens de instructies door aan de camera. De camera laat na
enkele seconden een melodie horen nadat deze geprobeerd heeft om contact te maken met het netwerk dat uw smartphone heeft aangewezen.
Als uw smartphone de aanwezigheid van uw camera op het netwerk detecteert, stelt hij u de vraag welke tijdzone uw wilt gebruiken:
De aangegeven tijd staat afgedrukt op de video-opnames die door de camera gemaakt zijn. (Europa: GMT+1 uur wintertijd, GMT+2 uur zomertijd).
2 - TOEGANG TOT ALLE INSTELLINGEN

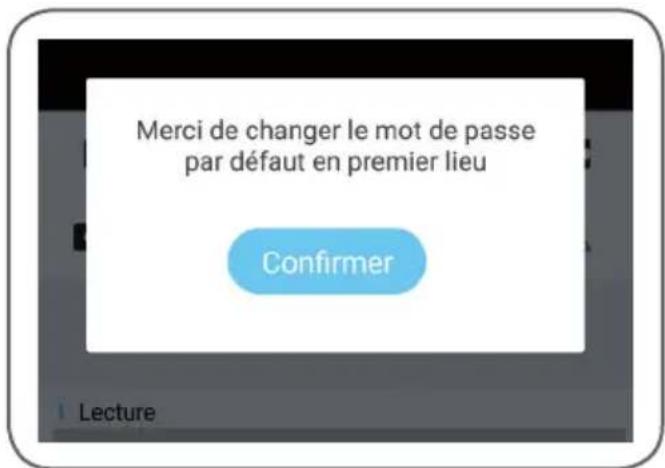

Als u voor het eerst toegang heeft tot uw camera, wordt u onmiddellijk uitgenodigd om het standaard wachtwoord van uw camera te wijzigen:
Het standaard wachtwoord ("Default password") bestaat uit een code van 8 letters die vermeld staat op de markering van uw camera naast de QRCode. Het nieuwe wachtwoord moet bestaan uit een combinatie van 8 tekens van letters en cijfers.

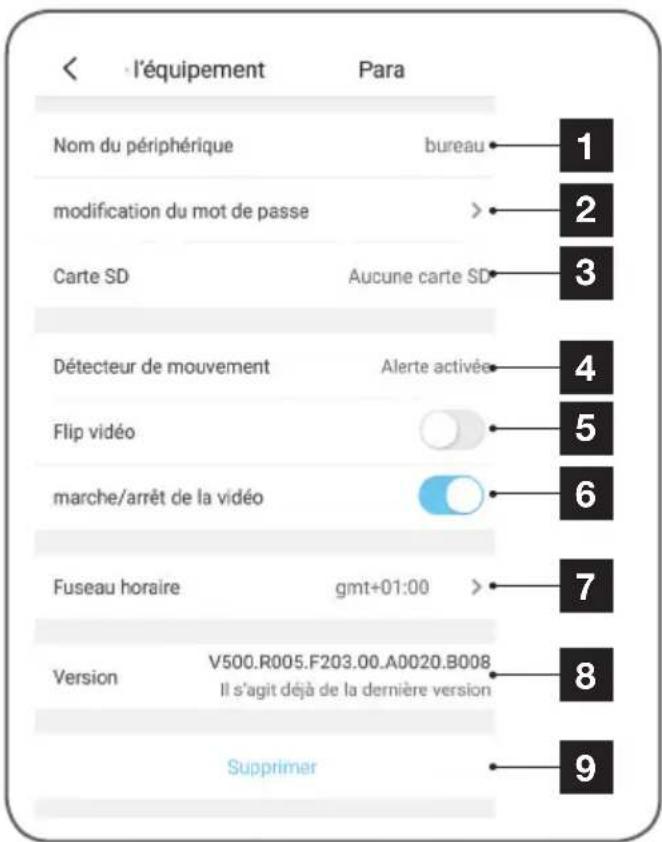

2.1 - CONFIGURATIE
Klik, nadat u geklikt heeft op de afbeelding van uw camera in de cameralijst, op het icoon om toegang te krijgen tot de volledige configuratie van uw camera:
| 1 | Geef uw camera, om het eenvoudiger te maken, na het associëren een andere naam |
| 2 | Wijziging toegangspaswoord tot de camera die gewijzigd wordt tijdens de inwerkingstelling |
| 3 | BeheervandemicroSD-kaart(nietmeegeleverd) en formattering |
| 4 | Beheer van de bewegingsdetectie: activering/deactivering van de opname op microSD-kaart als een beweging gedetecteerd wordt binnen het bereik van de camera en activering/deactivering van de meldingen door de toepassing voor meer rust |
Détecteur de mouvement  | |
Ne pas déranger  | |
| 5 | Verticaal omkeren van het beeld bij installatie aan het plafond |
| 6 | Privé-modus: maakt het mogelijk om het beeld en het geluid van de camera vanaf de toepassing te deactiveren (schakelt tegelijkertijd alle opnames en meldingen uit) |
| 7 | Afstellen van de tijdzone om de tijd te bepalen die vermeld wordt op de gemaakte video's door de camera |
Fuseau horaire gmt+01:00 > | |
| 8 | Actuele versie van de microsoftware van de camera |
| 9 | Verwijderen van de camera: verwijdert de camera van de cameralijst in de toepassing (maar wijzigt het gepersonaliseerde wachtwoord voor verbinding niet) |
1 - LIVE VIDEO
Klik in de cameralijst (homepage-scherm van de toepassing na het opstarten) op de afbeelding of de naam van uw camera om het beeld live weer te geven:
| 1 | Toegang tot de configuratie van de camera |
| 2 | Terug naar de lijst met camera's die geregistreerd zijn in de toepassing |
| 3 | Livebeeld |
| 4 | Start/stop van de video |
| 5 | Selectie van de beeldkwaliteit. Waarschuwing: een hoge kwaliteit vereist een betere verbinding van de camera en van de smartphone |
| 6 | Activering/deactivering van de microfoon van de camera |
| 7 | Wijziging naar liggend formaat om de video op volledig scherm af te beelden |
| 8 | Niet gebruikt op dit model |
| 9 | Gelijktijdige weergave van maximaal 4 camera's |
| 10 | Activering van de microfoon van de smartphone om via de luidspreker van de camera te spreken |
| 11 | Een video-opname starten/stoppen (opslaan in smartphonegeheugen) |
| 12 | Een onmiddellijke foto maken (opslaan in smartphonegeheugen) |
| 13 | Als er een microSD-kaart in de camera aanwezig is en er video-opnames hebben plaatsgevonden met de camera, zijn deze hier beschikbaar |
2 - RAADPLEGEN VAN VIDEO'S DIE MET DE CAMERA ZIJN GEMAAKT
Klik, op het scherm dat de beelden live weergeeft, op de onderste zone van het scherm om de inhoud van de microSD-kaart (niet meegeleverd) en de opnames van de camera tijdens uw afwezigheid, te bekijken. Als er video's zijn opgenomen op de microSD-kaart (niet meegeleverd) die in de camera is geplaatst, wordt hun aanwezigheid als volgt aangegeven:
E - GEBRUIK
| 1 | Wanneer een opgenomen video wordt bekeken, verschijnt deze in plaats van het live-beeld |
| 2 | Start/stop afspelen |
| 3 | Activering/deactivering van het geluid van de opgenomen video |
| 4 | Een directe foto maken van de opname die wordt bekeken (opslaan in het geheugen van de smartphone) |
| 5 | Starten/stoppen van een video-opname die opgeslagen is in het geheugen van de smartphone van de video die wordt bekeken |
| 6 | Overgang naar volledig scherm |
| 7 | Datum wordt geraadpleegd (klik op "<" of ">" om deze te wijzigen) |
| 8 | De rode index geeft de huidige weergavetijd aan (sleep naar links of rechts om de locatie in de video te wijzigen of de video te wijzigen) |
| 9 | De aanwezigheid van blauwgekleurde lijnen geeft aan dat video's op het overeenkomstige tijdstip in de camera zijn opgeslagen |
IP-CAMERA MET WIFI 720P
In geval van problemen kan de wifi-configuratie gereset worden door op de knop "Reset" te drukken aan de achterkant, totdat er een geluidssignaal hoorbaar is. Nadat deze opnieuw is geïntitialiseerd, start de camera opnieuw op. Na 30 seconden is de camera beschikbaar voor opnieuw configureren.
Opmerking: Door op de "Reset" knop te drukken, wordt de camera niet van uw toepassing verwijderd
| Problemen Mogelijke | oorzaken Oplossingen | |
| Het is niet mogelijk om de toepassing Protect-Home te installeren op mijn Android-apparaat | Uw apparaat beschikt over een incompatibele of te oude Android-versie | Neem contact op met de technische ondersteuning van de fabrikant van uw Android-apparaat om een recente update te verkrijgen |
| GooglePlay voert een verificatie uit van de essentiële elementen op een goede werking van de toepassing. Als uw hardware niet voldoet aan alle benodigde criteria, wordt de installatie geweigerd. | Neem een andere Android-terminal | |
| Het is niet mogelijk de toepassing Protect-Home te installeren op mijn Apple-apparaat | De iOS-versie op uw apparaat is te verouderd. | Voer een systeemupdate van uw apparaat uit |
| De camera wordt niet gedetecteerd als online bij een poging tot koppelen aan een smartphone | Verbinding camera te langzaam | Sluit uw smartphone tijdelijk aan op hetzelfde netwerk als de camera tijdens het toevoegen aan de toepassing |
| De camera kan niet worden verbonden vanaf het lokaal netwerk | Probleem netwerk/elektrische voeding | Controleer de verbindingen van uw netwerk/elektrische voeding |
| Probleem met de netwerkconfiguratie | Controleer de netwerkconfiguratie van uw camera | |
| Het beeld van de camera is niet toegankelijk via internet. Het beeld is van slechte kwaliteit of schokkerig | Probleem met de netwerkconfiguratie | Controleer de instellingen van uw installatie (box, router) |
| Onjuiste video-instellingen | Controleer de video-instellingen en verlaag de kwaliteit indien nodig | |
| De bewegingsdetectie wordt verkeerdelijk geactiveerd. | Ongepaste instellingen voor de bewegingsdetectie | Richt de camera |
| De camera wordt niet gedetecteerd als online | Verbinding camera te langzaam | Sluit uw smartphone tijdelijk aan op hetzelfde netwerk |
| als de camera | tijdens het toevoegen aan de toepassing. |
| Camera | |
| Stroomvoorziening | 5VDC / 1A |
| Draadloze netwerkinterface | WiFi IEEE 802.11 b/g/n 2.4Ghz Compatibel WPA/WPA2 |
| Optische sensor | 1⁄4” CMOS |
| Minimale lichtintensiteit | 0 lux |
| Nachtzicht | Automatisch (schemersensor)Bereik: 5m |
| Kijkhoek | 106° |
| Knoppen | Een resetknop van de wifi-instellingen |
| Videocompressie | h.264 |
| Resolutie | 1280x720 pixels |
| Audio | Geïntegreerde microfoon en luidspreker voor bidirectionele audiocommunicatie |
| Opslag | 1 vak voor de microSD-kaart tot 128GB voor opslag van video met toegang op afstand |
| Bedrijfstemperatuur en -vochtigheid | 0°C tot 50°C, 10% tot 90%RH zonder condensatie |
| Afmetingen | L80mm x H115mm x D80m |
| Gewicht | 95g |
- Dit product valt 2 jaar onder garantie, onderdelen en werkuren, vanaf de aankoopdatum. U moet het aankoopbewijs gedurende de hele garantieperiode bewaren.
De garantie is niet van toepassing op schade veroorzaakt door nalatigheid, schokken of ongevallen.
Elke interventie aan het apparaat annuleert de garantie.
3 - HULP EN TIPS
- Ondanks de zorg die wij besteed hebben aan het ontwerp van onze producten en het schrijven van deze handleiding, en u ervaart toch nog problemen tijdens de installatie van uw product of u heeft vragen, dan raden wij u aan contact op te nemen met onze specialisten die altijd met raad en daad klaarstaan.
- Bij werkingsproblemen tijdens de installatie of na enkele dagen gebruik, moet u voor installatie contact met ons opnemen zodat een van onze technici de oorzaak van het probleem kan zoeken aangezien dit vast en zeker uit een foute instelling of een niet conforme installatie voortkomt. Als het probleem voortkomt van het product, krijgt u van de technicus een dossiernummer voor een retour naar de winkel. Zonder dit dossiernummer heeft de winkel het recht de omwisseling van het product te weigeren.
Neem contact op met de technisch medewerkers van onze service na aankoop op:
Helpline: +352 26302353
Van maandag tot vrijdag van 9 tot 12 uur en van 13 tot 17 uur.
4 - RETOUR PRODUCT - SERVICE NA VERKOOP
Ondanks de zorg die besteed werd aan het ontwerp en de productie van uw product, kan het gebeuren dat u het product moet terugsturen naar onze servicedienst na aankoop. U kunt de vooruitgang van de interventies volgen op onze website: http://sav.avidsen.com
Avidsen verbindt zich ertoe, gedurende de contractuele garantieperiode, over een voorraad reserveonderdelen voor dit product te beschikken.
Hulp nodig?
Avidssy
beantwoordt uw vragen op de website www.avidsen.com
5 - CE CONFORMITEITSVERKLARING
RED-richtlijn
Conformiteitsverklaring betreffende de richtlijn RED SMART HOME FRANCE
Verklaart onder haar volledige verantwoordelijkheid dat onderstaande apparatuur:
IP-binnencamera 720p HD 123980
Conform de richtlijn RED 2014/53/UE is en dat deze conformiteit voldoet aan de normen die van kracht zijn:
EN62368-1: 2014
EN62479: 2010
EN301 489-1 V2.1.1: 2017-02
EN301 489-17 V3.1.1: 2017-03
EN300 328 V2.1.1: 2016-11
Te Tours, 2 oktober 2018
Alexandre Chaverot, voorzitter
- - ONDERHOUD EN REINIGING
- - RECYCLAGE
- B - BESCHRIJVING VAN HET PRODUCT
- - INHOUD VAN DE KIT
- - CAMERA
- - NETWERKADAPTER
- C - INSTALLATIE
- - INSTALLATIE VAN DE CAMERA
- - EEN MICROSD-KAART PLAATSEN (NIET MEEGELEVERD)
- D - CONFIGURATIE
- - TOEGANG TOT ALLE INSTELLINGEN
- - CONFIGURATIE
- - LIVE VIDEO
- - RAADPLEGEN VAN VIDEO'S DIE MET DE CAMERA ZIJN GEMAAKT
- E - GEBRUIK
- - HULP EN TIPS
- Helpline: +352 26302353
- - RETOUR PRODUCT - SERVICE NA VERKOOP
- Avidssy
- - CE CONFORMITEITSVERKLARING
Merk : AVIDSEN
Model : 123980
Categorie : Beveiligingscamera
