123980 - Caméra de sécurité AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de sécurité
Marque	Avidsen
Modèle	123980
Dimensions (L x l x H)	12 x 8 x 6 cm
Poids	300 g
Alimentation	Adaptateur secteur 5V DC (câble USB inclus)
Résolution	1080p Full HD
Vision nocturne	Oui, jusqu'à 10 mètres
Angle de vision	120°
Détection de mouvement	Oui, avec notifications push
Stockage	Carte microSD jusqu'à 128 Go ou cloud (abonnement optionnel)
Connectivité	Wi-Fi 2.4 GHz (802.11 b/g/n)
Audio	Microphone et haut-parleur intégrés (audio bidirectionnel)
Indice de protection	IP65 (résistant aux intempéries)
Température de fonctionnement	-10°C à 50°C
Installation	Murale ou au plafond, fixations incluses
Compatibilité	Application Avidsen (iOS et Android)
Garantie	2 ans
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Cryptage des données, double authentification disponible
Pièces détachées et réparabilité	Pièces disponibles sur demande ; réparation possible par un technicien agréé

FOIRE AUX QUESTIONS - 123980 AVIDSEN

Comment installer la caméra Avidsen 123980 ?

Fixez la caméra au mur ou au plafond à l'aide des vis et chevilles fournies. Branchez l'alimentation via le câble USB. Téléchargez l'application Avidsen, créez un compte et suivez les instructions pour connecter la caméra à votre réseau Wi-Fi 2.4 GHz.

Comment connecter la caméra à mon réseau Wi-Fi ?

Dans l'application Avidsen, appuyez sur 'Ajouter un appareil', scannez le code QR au dos de la caméra ou saisissez manuellement le numéro de série. Assurez-vous que votre téléphone est connecté au Wi-Fi 2.4 GHz, puis suivez les instructions audio. La caméra émettra un son de confirmation.

La vision nocturne fonctionne-t-elle en couleur ?

Non, la vision nocturne de l'Avidsen 123980 est en noir et blanc avec des LED infrarouges. La portée est d'environ 10 mètres dans l'obscurité totale.

Comment configurer la détection de mouvement ?

Dans les paramètres de l'application, activez la détection de mouvement. Vous pouvez régler la sensibilité (faible, moyenne, élevée) et définir des zones d'intérêt. Lorsqu'un mouvement est détecté, vous recevrez une notification push et la caméra peut enregistrer une séquence.

Quel type de carte microSD est compatible ?

La caméra accepte les cartes microSD de classe 10 ou UHS-I jusqu'à 128 Go. Insérez la carte dans le compartiment situé sous la caméra. Formatez-la via l'application avant la première utilisation.

Puis-je parler via la caméra ?

Oui, l'Avidsen 123980 dispose d'un microphone et d'un haut-parleur intégrés permettant une communication bidirectionnelle. Dans l'application, maintenez le bouton du micro enfoncé pour parler.

L'application Avidsen est-elle gratuite ?

Oui, l'application Avidsen est gratuite sur iOS et Android. Certaines fonctionnalités avancées comme le stockage cloud ou l'enregistrement continu peuvent nécessiter un abonnement payant.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton reset situé sous la caméra pendant environ 10 secondes jusqu'à entendre un bip sonore. La caméra redémarrera et sera prête pour une nouvelle configuration.

Quelle est la durée de la garantie ?

La garantie légale de conformité est de 2 ans à compter de la date d'achat. Elle couvre les défauts de fabrication et de matériel, mais pas les dommages accidentels ou l'usure normale.

Que faire si la caméra ne s'allume pas ?

Vérifiez d'abord que l'adaptateur secteur est bien branché et que le câble USB est correctement connecté. Essayez une autre prise ou un autre chargeur USB (5V/1A minimum). Si le problème persiste, contactez le service client Avidsen.

MODE D'EMPLOI 123980 AVIDSEN

Caméra IP WiFi intérieure 720P

réf. 123980

- La caméra ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.

- Ne pas exposer l'objectif à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.

- Ne pas multiplier les multiprises ou les câbles prolongateurs.

- Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.

- L'installation et l'utilisation de la caméra doivent être en accord avec la législation locale.

2 - ENTRETIEN ET NETTOYAGE

- Avant tout entretien, débrancher le produit du secteur.

- Ne pas nettoyer le produit avec des substances abrasives ou corrosives.

- Utiliser un simple chiffon doux légèrement humidifié.

- Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

A - CONSIGNES DE SÉCURITÉ

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

1 - CONTENU DU KIT

1 × 1

2 × 1

3 × 1

4×2

5 × 2

1 Caméra
2 Adaptateur secteur 230Vac 50Hz / USB 5Vdc 1A
3 Câble USB pour alimentation de la caméra

4 Chevilles pour fixation du support mural
5 Vis pour fixation murale

2 - CAMÉRA

Vue avant Vue du coté Vue arrière

1	Capteur crépusculaire pour commande de l’éclairage infrarouge
2	Emplacement pour carte microSD (non fournie) de jusqu’à 128Go (sur la tranche)
3	Objectif de la caméra
4	Éclairage infrarouge pour vision de nuit (sur tout le pourtour de l’objectif)
5	Bouton « reset » : réinitialisation

6	Haut-parleur
7	Prise alimentation microUSB pour câble et adaptateur secteur (fournis)
8	Emplacement du microphone (sur la tranche)
9	QRCode à scanner durant la mise en service avec l’application Protect-Home
10	Pied orientable

3 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50Hz / 5Vdc 1A USB est fourni dans le kit pour l'alimentation de la caméra, ainsi que le câble correspondant. Ne pas utiliser d'autres modèles d'alimentation sous risques de détériorer la caméra et annuler la garantie.

C - INSTALLATION

1 - INSTALLATION DE LA CAMÉRA

• La caméra peut être fixée au mur, au plafond ou posée sur une surface horizontale plane.
• Fixez la caméra à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériau plein).
• Attention à fixer solidement la caméraa pour éviter toute chute.

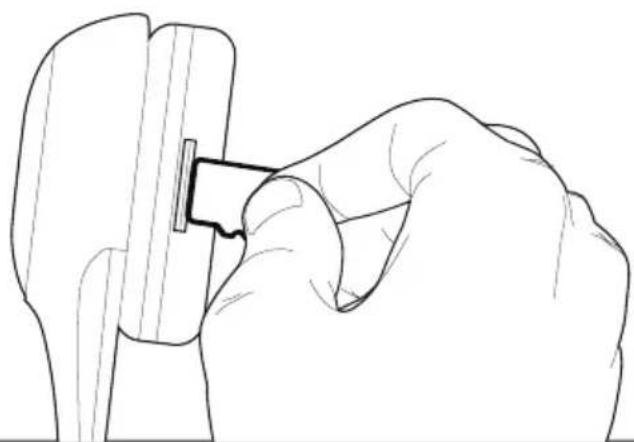

Votre caméra dispose d'un logement pour carte microSD lui permettant de disposer d'une mémoire de stockage interne. La taille maximum est de 128Go. Cette carte est facultative, mais nécessaire si vous souhaitez que la caméra enregistre de façon autonome.

Remarque : les captures présentées sont issues de la version Android de l'application Protect-Home. Le fonctionnement de la version iOS pour iPhone est similaire.

Téléchargez l'application Protect-Home sur l'appstore ou Google Play puis lancez l'application. Acceptez les demandes d'autorisation envoyées par l'application si nécessaire (accès à l'appareil photo pour scan du QRCode...).

Cliquez ensuite sur l'icône, l'appli ouvre l'appareil photo de votre smartphone et vous invite à scanner le QRCode présent sur la caméra :

CAMÉRA IP WIFI 720P

À ce stade la caméra doit être sous tension et avoir démarré. Elle émet une mélodie d'attente lorsqu'elle est prête.

Cliquez sur « La musique signalant la réussite a retenti » pour continuer.

L'appli vous demande alors comment configurer la caméra :

Connexion AP : par connexion WiFi.

Configuration sonore : les informations seront transmises par le haut-parleur du smartphone.

Sélectionnez l'une ou l'autre des méthodes pour continuer (elles sont équivalentes) :

D - CONFIGURATION

L'appli vous demande alors quel réseau et quelle clé elle doit transmettre à la caméra pour lui donner accès à internet.

Important : La caméra est compatible réseau 2.4GHz - 20/40 auto - WPA/WPA2.

Non compatible WiFi 5Ghz, non compatible encryptage WEP.

Veuillez vérifier les paramètres WiFi de votre box ou contacter votre fournisseur d'accès Internet en cas de difficulté lors de la connexion.

• Si vous avez choisi « configuration sonore », assurez-vous d'avoir activé le son de votre smartphone.
• Placez-vous à proximité de votre caméra avec votre smartphone (30 cm) pour poursuivre.

Cliquez sur « Suivant » après avoir indiqué le réseau WiFi à utiliser et la clé correspondante. Votre smartphone transmet alors les instructions à la caméra. La caméra émet une mélodie au bout de

quelques secondes après avoir réussi à rejoindre le réseau que votre smartphone lui indique.

Lorsque votre smartphone détecte la présence de votre caméra sur le réseau il vous demande quel fuseau horaire utiliser :

L'heure indiquée est incrustée dans les enregistrements vidéo faits par la caméra. (Europe : GMT+1 heure d'hiver, GMT+2 heure d'été).

2 - ACCÈS À L'ENSEMBLE DES RÉGLAGES

Lors du premier accès à votre caméra, vous êtes immédiatement invité à changer le mot de passe par défaut de votre caméra :

D - CONFIGURATION

< mot de passe	mod
Mot de passe actuel	8 caractère ©
Nouveau mot de passe	8 caractère ©
Confirmer le nouveau mot de passe	8 caractère ©
Le mot de passe par défaut est indiqué sur l’étiquette sur votre caméra

Le mot de passe par défaut (« Default password ») est un code à 8 lettres qui est indiqué sur le marquage de votre caméra à côté du QRCode.

Le nouveau mot de passe doit être une combinaison de 8 caractères composée de lettres et chiffres.

2.1 - CONFIGURATION

Après avoir cliqué sur l'image de votre caméra depuis la liste des caméras, cliquez sur l'icone pour accéder à la configuration complète de votre caméra :

CAMÉRA IP WIFI 720P

1	Pour plus de facilité, renommez votre caméra ici après association
2	Modification du mot de passe d'accès à la caméra qui est changé lors de la mise en service
3	Gestion de la carte microSD (non fournie) et formatage
4	Gestion de la détection de mouvement : activation/désactivation de l'enregistrement sur carte microSD lorsqu'un mouvement est détecté dans le champ de la caméra et activation/désactivation des notifications par l'application pour plus de tranquillité
5	Retournement vertical de l'image en cas d'installation au plafond
6	Mode privé : permet de désactiver l'image et le son de la caméra depuis l'application (coupe tout enregistrement et toute notification par la même occasion)

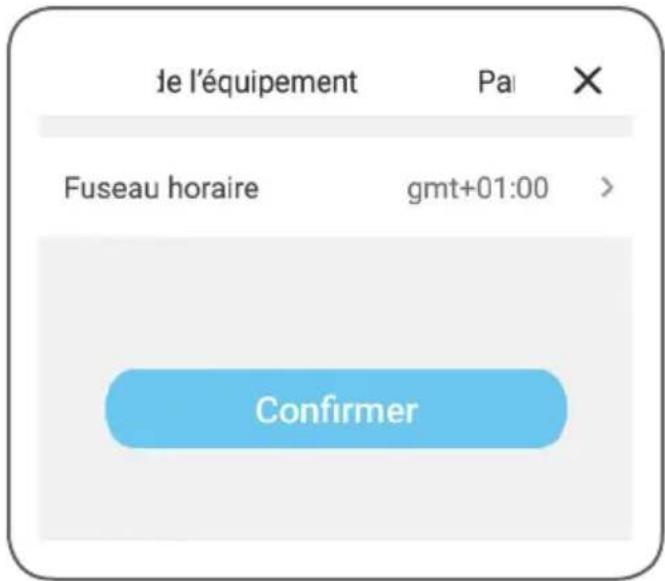

7	Réglage du fuseau horaire pour mise à l'heure de l'heure incrustée sur les vidéo prises par la caméra
8	Version actuelle du micrologiciel de la caméra
9	néra de t de sé)

1 - VIDÉO EN DIRECT

Depuis la liste des caméras (écran d'accueil de l'application après lancement), cliquez sur l'image ou le nom de votre caméra pour afficher l'image en direct :

1	Accès à la configuration de la caméra
2	Retour à la liste des caméras connues de l’application
3	Image en direct
4	Démarrage/arrêt de la vidéo
5	Sélection de la qualité d’image. Attention : une qualité élevée nécessite une connexion plus performante côté caméra tout comme côté smartphone
6	Activation/désactivation du micro de la caméra
7	Passage en format paysage pour afficher la vidéo en plein écran
8	Inutilisé sur ce modèle

9	Affichage simultané de jusqu'à 4 caméras
10	Activation du micro du smartphone pour parler via le haut-parleur de la caméra
11	Lancement/arrêt d'un enregistrement vidéo (enregistrement en mémoire du smartphone)
12	Prise d'une photo immédiate (enregistrement en mémoire du smartphone)
13	Si une carte microSD est présente dans la caméra et que des enregistrements vidéo ont eu lieu côté caméra, vous pouvez les consulter en cliquant ici

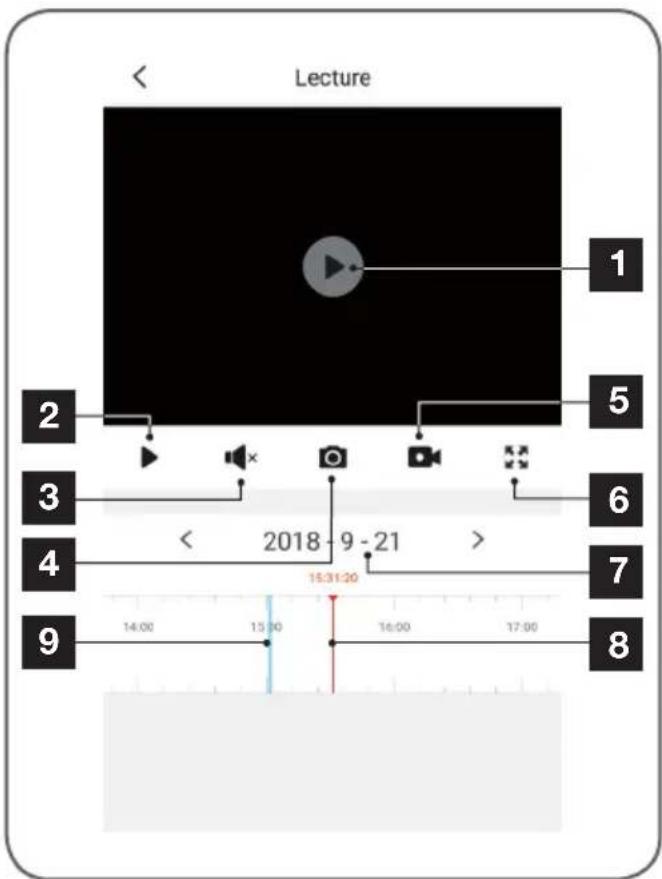

2 - CONSULTATION DES VIDÉOS ENREGISTRÉES PAR LA CAMÉRA

Sur l'écran de visualisation du direct, cliquez sur la zone en bas de l'écran pour consulter le contenu de la carte microSD (non fournie) et les enregistrements faits par la caméra en votre absence. Si des vidéos ont été enregistrées sur la carte microSD (non fournie) insérée dans la caméra, leur présence est indiquée de la manière suivante :

E - UTILISATION

1	Lorsqu'une vidéo enregistrée est consultée, elle apparaît à la place de l'image en direct
2	Lancement/arrêt de la relecture
3	Activation/désactivation du son de la vidéo enregistrée
4	Prise d'une photo immédiate de l'enregistrement en cours de visualisation (sauvegarde en mémoire du smartphone)
5	Lancement/arrêt d'un enregistrement vidéo stocké en mémoire du smartphone de la vidéo en cours de visualisation
6	Passage en plein écran
7	Date en cours de consultation (cliquez sur « < » ou « > » pour la changer)
8	L'index en rouge indique l'heure de visualisation en cours (glissez vers la gauche ou la droite pour changer d'endroit dans la vidéo ou changer de vidéo)
9	La présence de raies colorées en bleu indique que des vidéos ont été stockées dans la caméra à l'heure correspondante

CAMÉRA IP WIFI 720P

F - RÉINITIALISATION

En cas de problème, la configuration WiFi peut être réinitialisé en appuyant sur la touche Reset à l'arrière jusqu'à l'émission d'un bip sonore. Une fois réinitialisée, la caméra redémarre. Au bout de 30 secondes elle est disponible pour reconfiguration.

Remarque : L'appui sur la touche Reset ne supprime pas la caméra de votre application

Symptômes Causes possibles Solutions
Impossible d'installer l'application Protect-Home sur mon appareil Android	Votre appareil dispose d'une version trop ancienne d'Android ou incompatible	Veuillez contacter le support technique du fabricant de votre appareil Android afin d'obtenir une mise à jour récente
	GooglePlay effectue une vérification des éléments essentiels au bon fonctionnement de l'application, si votre matériel ne répond pas à tous les critères nécessaires, il vous refusera l'installation	Veuillez-vous munir d'un autre terminal Android
Impossible d'installer l'application Protect-Home sur mon appareil Apple	Votre appareil dispose d'une version iOS trop ancienne	Veuillez effectuer la mise à jour système de votre appareil
La caméra n'est pas détectée comme étant en ligne lorsqu'on veut l'associer sur smartphone	Connexion caméra trop lente	Connectez temporairement votre smartphone sur le même réseau que la caméra lors de l'ajout dans l'appli
La connexion à la caméra est impossible depuis le réseau local	Problème réseau / alimentation électrique	Vérifiez vos connexions réseau et électrique
	Problème configuration réseau	Contrôlez la configuration réseau de votre caméra
L'image de la caméra est inaccessible via internet. L'image est de mauvaise qualité ou saccadée	Problème configuration réseau	Contrôlez les réglages de votre installation (box, routeur)
	Réglages vidéo inappropriés	Contrôlez les réglages vidéo et baissez la qualité si nécessaire
La détection de mouvement se déclenche de manière intempestive	Réglages détection de mouvement inappropriés	Orientez la caméra
La caméra n'est pas détectée comme étant en ligne	Connexion caméra trop lente	Connectez temporairement votre smartphone sur le même
Lorsqu'on veut l'associer sur smartphone		Réseau que la caméra lors de l'ajout dans l'appli

H - INFORMATIONS TECHNIQUES ET LÉGALES

1 - CARACTÉRISTIQUES TECHNIQUES

Caméra
Alimentation	5VDC / 1A
Interface réseau sans fil	WiFi IEEE 802.11 b/g/n 2.4Ghz Compatible WPA/WPA2
Capteur optique	1⁄4” CMOS
Intensité lumineuse minimum	0 lux
Vision de nuit	Automatique (capteur crépusculaire) Portée : 5m
Angle de vision	106°
Touches	Une touche de réinitialisation des paramètres WiFi
Compression vidéo	h.264
Résolution	1280x720 pixels
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Stockage	1 logement pour carte microSD jusqu’à 128Go pour stockage de vidéo avec accès à distance
Température d’utilisation et humidité	0°C à 50°C, 10% à 90%RH sans condensation
Dimensions	L80mm x H115mm x P80m
Poids	95g

H - INFORMATIONS TECHNIQUES ET LÉGALES

2 - GARANTIE

- Ce produit est garantie 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.

La garantie ne couvre pas les dommages causés par négligence, chocs ou accidents.

Toute intervention sur l'appareil annulera la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange du produit.

Contactez les techniciens de notre service après-vente au :

0 892 701 369

Service 0,35 € / min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

Déclaration de conformité à la directive RED SMART HOME FRANCE

Déclare sous son entière responsabilité que l'équipement désigné ci-dessous :

Caméra-IP intérieure 720p HD 123980

Est conforme à la directive RED 2014/53/UE et que sa conformité a été selon les normes applicables en vigueur :

EN62368-1:2014

EN62479:2010

EN301 489-1 V2.1.1 :2017-02

EN301 489-17 V3.1.1 :2017-03

EN300 328 V2.1.1 :2016-11

À Tours le 02/10/18

Alexandre Chaverot, président

D - CONFIGURATION

< mot de passe	mod
Mot de passe actuel	8 caractère ©
Nouveau mot de passe	8 caractère ©
Confirmer le nouveau mot de passe	8 caractère ©
Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

720P WIFI IP CAMERA

Service 0,35 € / min + prix appel

D - CONFIGURATIE

< mot de passe	mod
Mot de passe actuel	8 caractère ©
Nouveau mot de passe	8 caractère ©
Confirmer le nouveau mot de passe	8 caractère ©
Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

IP-CAMERA MET WIFI 720P

D - KONFIGURATION

< mot de passe	mod
Mot de passe actuel	8 caractère ©
Nouveau mot de passe	8 caractère ©
Confirmer le nouveau mot de passe	8 caractère ©
Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

WLAN-IP-KAMERA 720P

Détecteur de mouvement
Ne pas déranger

D - CONFIGURACIÓN

< mot de passe	mod
Mot de passe actuel	8 caractère ©
Nouveau mot de passe	8 caractère ©
Confirmer le nouveau mot de passe	8 caractère ©
Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

CÁMARA IP WIFI 720P

D - CONFIGURAÇÃO

< mot de passe	mod
Mot de passe actuel	8 caractère ©
Nouveau mot de passe	8 caractère ©
Confirmer le nouveau mot de passe	8 caractère ©
Le mot de passe par défaut est indiqué sur l’étiquette sur votre caméra

CÂMARA IP WIFI 720P

D - CONFIGURAZIONE

< mot de passe	mod
Mot de passe actuel	8 caractère ©
Nouveau mot de passe	8 caractère ©
Confirmer le nouveau mot de passe	8 caractère ©
Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

TELECAMERA IP WI-FI 720P
