Producttype	Accu excenterschuurmachine
Merk	Metabo
Model	S 18 LTX 115
Nominale spanning	18 V
Accutype	Li-Ion
Accusysteem	CAS (Cordless Alliance System)
Diameter schuifplaat	115 mm
Bevestiging schuurpapier	Klittenband (Velcro)
Onbelast toerental	8.000 - 12.000 t/min
Excentrische slag	2 mm
Gewicht (zonder accu)	Ongeveer 1,2 kg
Gewicht met accu	Ongeveer 1,5 kg
Geluidsdrukniveau	80 dB(A)
Geluidsvermogensniveau	91 dB(A)
Trillingen (schuren)	5 m/s²
Capaciteit stofreservoir	0,5 L
Voeding	Li-Ion accu 18 V
Compatibele lader	Metabo ASC-serie
Toerentalregeling	Ja
Afzuigfunctie	Via gaten in de schuifplaat
Beschermingsklasse	II (via lader)
Aanbevolen bedrijfstemperatuur	0 °C tot 40 °C
Materiaal behuizing	Versterkt kunststof

Veelgestelde vragen - S 18 LTX 115 METABO

Hoe vervang ik het schuurpapier op de Metabo S 18 LTX 115?

De schuifplaat heeft een klittenbandbevestiging. Trek eenvoudig het oude schuurpapier los en plaats het nieuwe door het stevig aan te drukken.

Welke accu gebruiken met de schuurmachine S 18 LTX 115?

Gebruik een Metabo of CAS Li-Ion accu van 18 V, met een capaciteit van 1,3 tot 10 Ah.

Hoe leeg ik het stofreservoir?

Klik het reservoir aan de achterzijde van de schuurmachine los en leeg het. Voor langdurig gebruik kunt u een stofzuiger aansluiten via de adapter.

De schuurmachine start niet, wat te doen?

Controleer of de accu is opgeladen en correct is geplaatst. Zorg ervoor dat de veiligheidsvergrendeling is uitgeschakeld. Als het acculampje knippert, laad de accu dan op.

Wat is de laadtijd van een accu?

Met een Metabo ASC 55 of 145 lader laadt een 2 Ah accu in ongeveer 30 minuten, een 5 Ah accu in 60 minuten.

Kan de schuurmachine zonder reservoir worden gebruikt?

Ja, u kunt direct een stofzuiger aansluiten. De afzuigopening is compatibel met Metabo adapters.

Hoe reinig ik de schuurmachine na gebruik?

Blaas de ventilatiesleuven uit met perslucht en veeg de behuizing af met een droge doek. Gebruik geen oplosmiddelen.

Trilt de schuurmachine veel?

Het trillingsniveau is ongeveer 5 m/s². Gebruik antivibratiehandschoenen voor langdurig werk.

Waar vind ik reserveonderdelen?

Neem contact op met uw Metabo-dealer of raadpleeg de website www.metabo.com voor het bestellen van schuifplaat, reservoir of koolborstels.

Kan ik de schuurmachine op metaal gebruiken?

Ja, met geschikt schuurpapier. Let op vonken: houd brandbare materialen weg en draag een veiligheidsbril.

GEBRUIKSAANWIJZING S 18 LTX 115 METABO

nl Oorspronkelijke gebruiksaanwijzing 13

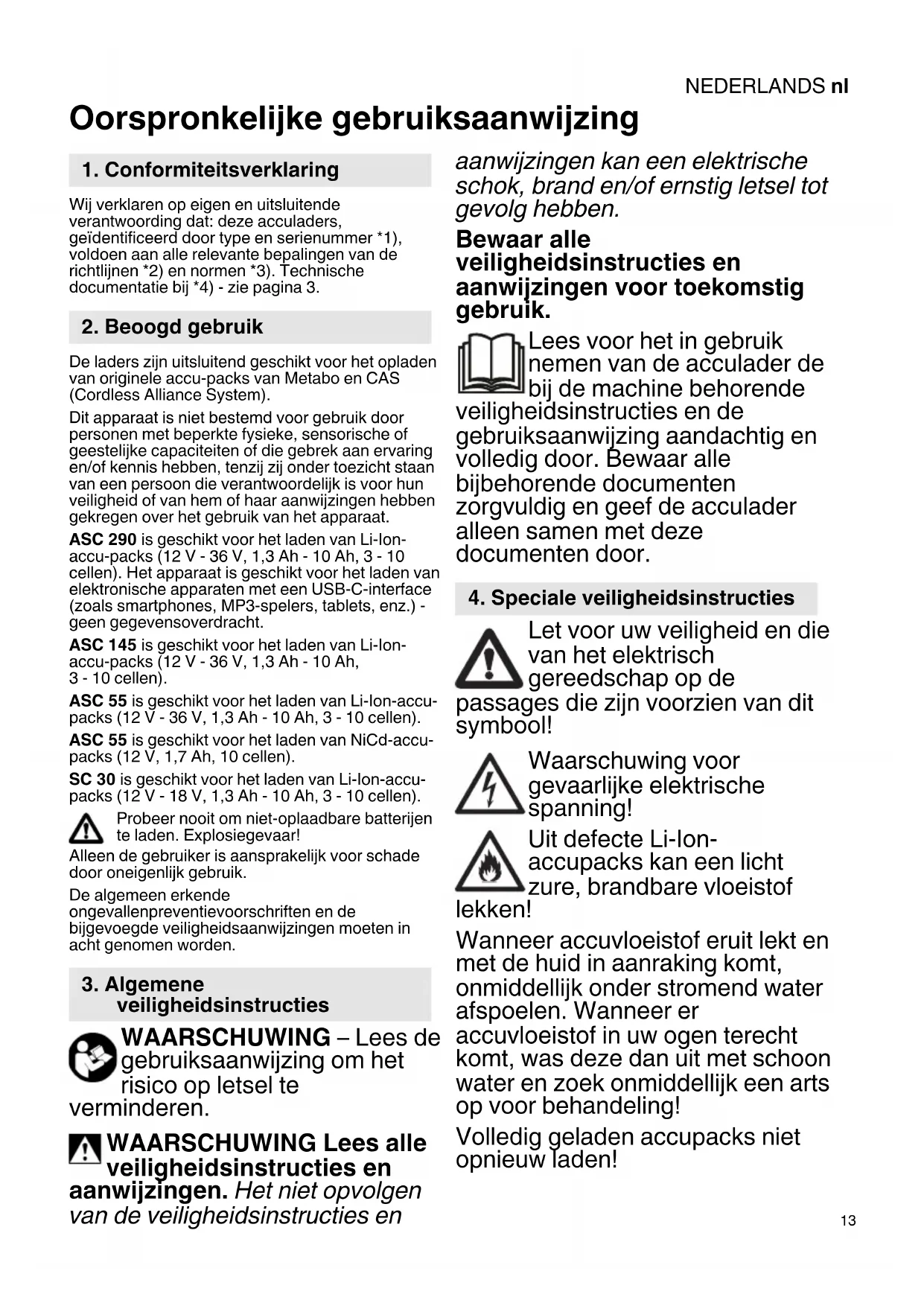

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze acculaders, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van derichtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De laders zijnuitsluitend geschikt voor het opladen van originele accu-packs van Metabo en CAS (Cordless Alliance System).

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 290 is geschikt voor het laden van Li-lon-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen). Het apparaat is geschikt voor het laden van elektronische apparaten met een USB-C-interface (zoals smartphones, MP3-spelers, tablets, enz.) - geen gevegensoverdracht.

ASC 145 is geschikt voor het laden van Li-Ion-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van Li-ion-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van NiCd-accu-packs (12 V, 1,7 Ah, 10 cellen).

SC 30 is geschikt voor het laden van Li-ion-accu-packs (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

Probeer nooit om Niet-oplaadbare batterijente laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen要去en in acht genomen worden.

3. Algemene

veiligheidsinstructies

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te

verminderen.

WAARSCHUWING Lees alleveiligheidsinstructies en

aanwijzingen. Het Niet opvolgen van de veiligheidsinstructies en

aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uweiligheid en die van het elektrisch gereedschap op de

passages die zijn voorzien van dit symbolism!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defeche Li-Ion-accupacks kan eenlichtzure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking kommt, onmiddelijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogenterecht komt, was deze dan UIT met schoon water en Zoek onmiddelijk een arts op voor behandeling!

Alleen voor gebruik binnenshuis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontogankelijk plek!

Trek bij rookontwikkeling of brand in de acculader onmiddelijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defekte accuracks!

In omgevingen met een hoge metaalstof-belasting mag u.Accupacks nicht met AIR COOLED-acculaders laden.

ASC 290: alleen het originele Metabo-netsnoer gebruiken.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegren)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led
5 Laadindicator *
6 USB-afdekking
7 USB-C-aansluiting
8 LED-aanduiding (USB-C-aansluiting met voedingsspanning) *
* afhankelijk van het model

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en freundie overeenkomt met de netspanning.
Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beinvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30mA
Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij়n. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje

(3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accpack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-accupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en verrolgens op de knop van het accupack drukken.

7.2 Condieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende.altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

7.3 Alleen ASC 290: USB-apparaat laden

Alleen USB-apparaten aansluiten, die compatibel zich met de USB-standard. Bij het gebruik van Niet compatibile apparaten kan dit tot storingen, schade of letsel leiden.

Open de afdekking (6) en sluit een USB-apparaat met behulp van een passende kabel aan op de USB-C-poort (7). Het apparaat worden geladen.

De USB-C-aansluiting (7) wordt alleen van spanning voorzien (LED-aanduiding (8) brandt), als er geen accu-pack worden geladen.

Als de accu-pack en het USB-apparaat beiden geleijktijdig zijn aangesloten, start het USB-kaadproces automatisch nadat het laadproces van de accu-pack is voltooid.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wird nicht opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het.Accupack tussen 0^ en 50^ dan begint het laden automatisch.

ASC 290: Waarschuwings-led (4) brandt permanent en de laadindicator (5) knippert: de lader is heet, de accu-pack worden met een gereduceerd laadvermogen geladen.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack direct uit de acculader nemen.
• Accupack is nicht goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.
• ASC 290: Waarschuwings-led (4) brandt permanent en de laadindicator (5) is UIT: de accu-pack worden Niet geladen, de lader is te heet.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zich klantenservice of een soortgelijk gekwalificeerde persoon verrangen te worden, om gezaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabovertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

U = spanningsbereik van het accupack

C = accpack-capaciteit

Ic = laadstroom t = laadtijd 1)

USB = spanning en max. laadstroomsterke van de USB-C-poort

1) Laadtijden, bijvoorbeeld van geselecteerde accu-packs. Afhankelijk van de restcapaciteit en de temperatuur van de accu-pack können de werkelijkde laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het opladen: 0^ tot 40^ .

Wijzigingen in het kader van technische verbeteringen voorbehonden.

Apparaat met beschermingsklasse II

wisselstroom
