Produkto tipas	Orbitinis akumuliatorinis šlifuoklis
Prekės ženklas	Metabo
Modelis	S 18 LTX 115
Nominali įtampa	18 V
Akumuliatoriaus tipas	Li-Ion
Akumuliatoriaus sistema	CAS (Cordless Alliance System)
Šlifavimo plokštės skersmuo	115 mm
Abrazyvo tvirtinimas	Lipnusis (Velcro)
Tuščiosios eigos greitis	8 000 - 12 000 aps./min
Orbitinis eigos ilgis	2 mm
Svoris (be akumuliatoriaus)	Apie 1,2 kg
Svoris su akumuliatoriumi	Apie 1,5 kg
Garso slėgio lygis	80 dB(A)
Garso galios lygis	91 dB(A)
Vibracijos (šlifavimas)	5 m/s²
Dulkių rezervuaro talpa	0,5 L
Maitinimas	Li-Ion 18 V akumuliatorius
Suderinamas įkroviklis	Metabo ASC serijos
Greičio reguliavimo funkcija	Taip
Siurbimo funkcija	Per plokštės skylutes
Apsaugos klasė	II (per įkroviklį)
Rekomenduojama darbinė temperatūra	0 °C iki 40 °C
Korpuso medžiaga	Sustiprintas plastikas

Dažnai užduodami klausimai - S 18 LTX 115 METABO

Kaip pakeisti šlifavimo popierių ant Metabo S 18 LTX 115?

Šlifavimo plokštė yra lipniosios fiksacijos. Tiesiog nuplėškite panaudotą abrazyvą ir uždėkite naują, tvirtai jį prispausdami.

Kokį akumuliatorių naudoti su šlifuokliu S 18 LTX 115?

Naudokite Metabo arba CAS Li-Ion 18 V akumuliatorių, kurio talpa nuo 1,3 iki 10 Ah.

Kaip ištuštinti dulkių rezervuarą?

Atsegkite rezervuarą, esantį šlifuoklio gale, ir ištuštinkite jį. Ilgesniam naudojimui prijunkite dulkių siurblį per adapterį.

Šlifuoklis neužsiveda, ką daryti?

Patikrinkite, ar akumuliatorius yra įkrautas ir tinkamai įstatytas. Įsitikinkite, kad saugos užraktas yra išjungtas. Jei akumuliatoriaus indikatorius mirksi, įkraukite jį.

Koks yra akumuliatoriaus įkrovimo laikas?

Su Metabo ASC 55 arba 145 įkrovikliu, 2 Ah akumuliatorius įkraunamas per maždaug 30 minučių, o 5 Ah - per 60 minučių.

Ar galima naudoti šlifuoklį be rezervuaro?

Taip, galite tiesiogiai prijungti dulkių siurblį. Siurbimo anga yra suderinama su Metabo adapteriais.

Kaip išvalyti šlifuoklį po naudojimo?

Papūskite ventiliacijos angas suslėgtu oru ir nuvalykite korpusą sausa šluoste. Nenaudokite tirpiklių.

Ar šlifuoklis stipriai vibruoja?

Vibracijos lygis yra apie 5 m/s². Ilgiems darbams naudokite antivibracines pirštines.

Kur rasti atsargines dalis?

Kreipkitės į savo Metabo pardavėją arba apsilankykite www.metabo.com, kad užsisakytumėte plokštę, rezervuarą ar šepetėlius.

Ar galiu naudoti šlifuoklį ant metalo?

Taip, su tinkamu abrazyvu. Atsargiai dėl kibirkščių: laikykite atokiai degias medžiagas ir dėvėkite apsauginius akinius.

NAUDOJIMO INSTRUKCIJA S 18 LTX 115 METABO

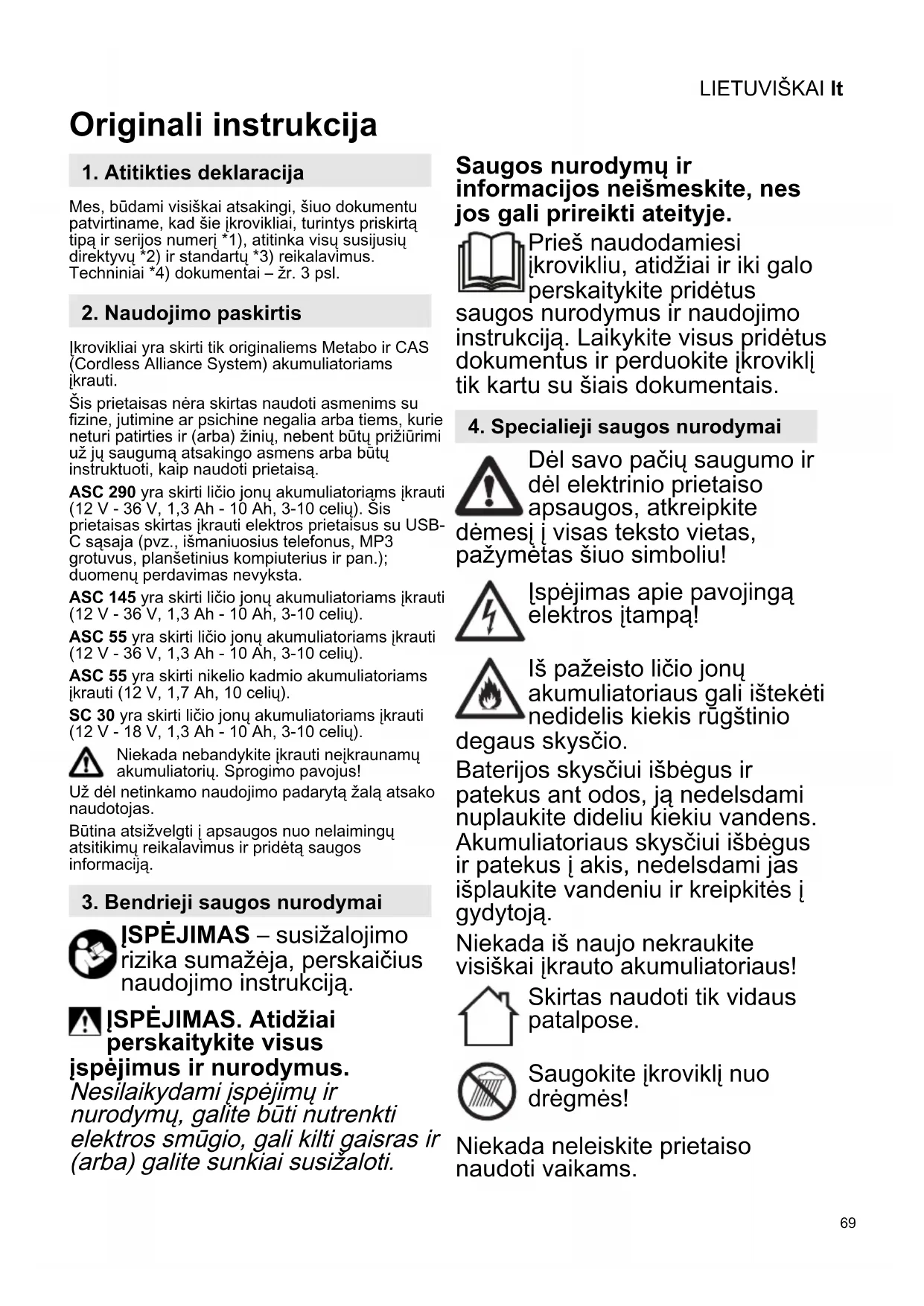

Mes, budami visiskai atsakingi, siuo dokumentu patvirtiname, kad sie jkrovikliai, turintys priskirta tipa ir serijos numerj *1), atitinka visu susijusi direktyvy *2) ir standartu *3) reikalavimus. Techniniai *4) dokumentai -zr. 3 psl.

2. Naudojimo paskirtis

Ikrovikliai yra skirti tik originaliems Metabo ir CAS (Cordless Alliance System) akumuliatoriams jkrauti.

Sis prietaisas nera skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) ziniu, nebent butu priizurimi už ju sauguma atsakingo asmens arba butu instruktuoti, kaip naudoti prietaisa.

ASC 290 yra skirti licio jonju akumuliatoriams jkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celiu). Sis prietaisas skirtas jkrauti elektros prietaisus su USB-C sasaja (pvz., ismaniuosius Telefonus, MP3 grotuvus, plansetinius kompiuterius ir pan.); duomenu perdavimas nevyksta.

ASC 145 yra skirti licio jonj akumulatoriams jkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celiu).

ASC 55 yra skirti licio jonu akumulatoriams ikrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celiu).

ASC 55 yra skirti nikelio kadmio akumuliatoriams jkrauti (12 V, 1,7 Ah, 10 celiu).

SC 30 yra skirti licio jonu akumulatoriams krauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celiu).

Niekada nebandykite jkrauti nejkraunamu akumulatoriu. Sprogimo pavojus!

Už del netinkamo naudiojimo padarytá Žalá atsako naudotojas.

Butina atsižvelgtj apsaugos nuo nelaimingu atsitikmu reikalavimus ir prideta saugos informacija.

3. Bendrieji saugos nurodymai

ISPEJIMAS - susižalojimo rizikasumažeja, perskaicius naudiojimo instrukcija.

ISPEJIMAS. Atidžiai perskaity kite visus

jspejimus ir nurodymus.

Nesilaikydami jspejimu ir nurodymu, galite buti nutrenkti elektros smugio, gali kilti gaisras ir (arba) galite sunkiai susizaloti.

Saugos nurodymu ir informacijos neismeskite, nes jos gali prireikti ateityje.

Pries naudodamiesi ikrovikliu, atidziai ir iki galo perskaity kite pridetus saugos nurodymus ir naudojimo instrukcija. Laiky kite visus pridetus dokumentus ir perduokite ikrovikli tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

Dél savo pačiu saugumo ir dél elektrinio prietaiso apsaugos, atkreipkite

démesi visas teksto vietas, pažymétas šiuo simboliu!

spejimas apie pavojinga
elettros itampa!

Iš pažeisto ličio jonu
akumuliatoriaus gali ištekéti
nedidelis kiekis rugstinio

degaus skyscio.

Baterijos skysciui isbegus ir patekus ant odos, ja nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysciui isbegus ir patekus i akis, nedelsdami jas isplaukite vandeniu ir kreipkites i gydytoja.

Niekada is naujo nekraukite visiskai jkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite ikrovikl nuodrégmés!

Niekada neleiskite prietaisonaudoti vaikams.

LIETUVISKAIt

Reikia prižiūrèti vaikus ir užtikrinti, kad jie nežaistu su prietaisu.

Saugokite, kad vaikai nebūtu šalia ikroviklio ar jo veikimo vietos!

Laikykite krovikl taip, kadjis butu neprieinamas vaikams!

Jei is jkroviklio pasirodo dumai arba ugnis, nedelsdami iStraukite kistuka is elektros tinklo!

Nekiskite joku daiktu ikroviklio ventililiacijos angas - elektros smugio ar trumpojo jungimo pavojus!

Nenaudokite sugedusiq akumuliatoriq!

Nekraukite akumuliatori „AIR COOLED“ jkrovikliais zonose, kuriose yra daug metalu dulkiu.

ASC 290: naudokite tik originalu Metabo maitinimo jungties kabeli.

5. Apžvalga

Zr. 2 psl. Paveiksléliai yra pavyzdiniai visiems prietaisams.

1 Akumulatorius (komplektneineina)
2 |krovimo lizdas
3 Maitinimo indicatorius
4 Lspèjamasis indicatorius
5 [krovimo bubenos indicatorius *
6 USB dangtelis *
7 USB-C sasaja *
8 LED indicatorius (maitinamas per USB-C sasaja) *

• priklauso nuo modelio

Pries pradedant eksploatuoti, palyginkite, ar informacineje ploksteléje nurodyta tinklo itampa ir tinklo dažnis sutampa su jusu elektros tinklo duomenimis.

Tokie prietaaisai, kaip sis, gaminantys nuolatine srove, gali paveikti paprastus nuotekio srovés apsauginius isjungiklius. Naudokite F tipo arba geresni, kurio isjungimo srove yra maks. 30 mA.

Pries jungdami jkroviklj, jsitikinkite, kad ventilaciños angos yra laisvos. Mažiausias atstumas iki kitu objektu min. 5 cm!

6.1 Savikontrolles testas

Ikiškite kištuka.

Ispejamasis indicatorius (4) ir maitinimo indicatorius (3) prada sviesti vienes po kito apie 1 sekunde, jmontuotas ventilatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumulatoriaus jkrovimas

Akumuliatoriu visiskai, iki galo jstumkite i krovimo lizda (2).

Maitinimo indicatorius (3) mirksi.

Pastaba: norèdami patikrinti ličio jonu
akumuliatoriaus ikrovos büsuná, iš pradžiu isimkite
akumuliatoriu iš ikroviklio ir tada paspauskite
mygtuka ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus jkrovima, jkroviklis automatiskai persijungia i palaikomojo jkrovimo režima.

Akumulatorius gali likti ikroviklyje ir taipjis visada bus paruostas naudoti.

Maitinimo indicatorius (3) nuolat šviečia.

7.3 Tik ASC 290: jkrauti USB prietaisa

Prijunkite tik tuos USB prietaisus, kurie yra suderinami su USB standartu. Naudojimas su nesuderinamais prietaisais gali tapti trikciu, gedimu arba suzalojmu priezastimi.

Atidarykite dangteli (6) ir prijunkite USB prietaisa per USB-C sasaja (7) tinkamu kabeliu. Prietasas bus jkraunamas.

Maitinimas per USB-C sasaja (7) bus tiekiamas tik tada (LED indicatorius (8) smiecia), kai nebus kraunamas joks akumulatorius.

Jei akumulatorius ir USB prietaisas bus prijungti vienu metu, USB jkrovimo procesas prasides automatiskai pasibaigus akumulatoriaus jkrovimo procesui.

8. Sutrikimai

8.1 Ispèjamasis indicatorius (4) nuolat šviečia

Akumuliorius - nekraunamas. Per auksta / per zema temperatura. Jei akumulatoriaus temperatura yra nuo 0^ iki 50^ , jkrovimas prasideda automatiskai.

ASC 290: jspejamasis indicatorius (4) nuolat sviecia, o jkrovos buesenos indicatorius (5) mirksi: jkroviklis karstas, akumuliorius jkraunamas su sumazinta jkrovimo galia.

8.2 Ispèjamasis indicatorius (4) mirksi

~ kintamoji srové

• Akumulatorius yra sugedes. Akumulatoriug Nedelsdami isimkite is jkroviklio.
• Akumulatorius nebuvo tinkamai jstumtas ijkrovimo lizda (2). Zr. 7.1 skyriu.
• ASC 290: jspejamasis indicatorius (4) mirksi, o ikrovos buseinos indicatorius (5) issijunges: akumulatorius nera ikraunamas, ikroviklis karstas.

9. Remontas

Ikroviklio remontagali atlikti TIK kvalifikuotas elektrikas!

Jei sugadantas sio prietaiso maitinimo laidas, siekiant isvengti pavoju, jj turi pakeisti gamintojo arba jo klienuy aptarnavimo tarnybos specialistas arba panasiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkrovikliu, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiame pusplapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamu irankiu, pakuocii bei priedu perdirbimo reikalavimus.

Pakavimo medziagos turi butiutilizuojamos remiantis ju zenklinimu, laikantis savivaldybés direktyvu. Daugiau informacijos rasite www.metabo.com, skiltyje „Paslauga".

Tik ES šalims: nemeskite elektrinių jrankiu karti su buitinėmis atliekomis! Pagal Europos direktyva 2012 / 19 / ES del elektros

ir elektronines jrangos atlieku ir jos perkelimo i nacionaline teise aktus, panaudoti elektrinai jankiai turi buti renkami atskirai ir perdirbami aplinkai saugiu budu.

11. Technines specifikacijos

Zr. 3 puslapi.

U = akumulatoriaus jamos diapazonas

C = akumulatoriaus talpa

I_C = jk rovimo srové t =jkrovimo laikas 1)

USB = USB-C sasajos jtampa ir maksimali jkrovimo srove

1) Kaip pavyzdiazai pasirinktu akumulatoriuyikrovimo laikai. Priklausomai nuo likusios akumulatoriaus talpos ir temperaturos, realus ikrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatura sandeliavimo metu: nuo 0^ iki 40^ .

Tobulejant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

Prietaisoapsaugosklase-II
