S 18 LTX 115 - Csiszológép METABO - Ingyenes használati útmutató

Termék típusa	Akkumulátoros orbitális csiszoló
Márka	Metabo
Modell	S 18 LTX 115
Névleges feszültség	18 V
Akkumulátor típusa	Li-Ion
Akkumulátor rendszer	CAS (Cordless Alliance System)
Csiszolótalp átmérője	115 mm
Csiszolópapír rögzítése	Tépőzáras (Velcro)
Üresjárati fordulatszám	8 000 - 12 000 ford./perc
Orbitális löket	2 mm
Tömeg (akkumulátor nélkül)	Körülbelül 1,2 kg
Tömeg akkumulátorral	Körülbelül 1,5 kg
Hangnyomásszint	80 dB(A)
Hangteljesítményszint	91 dB(A)
Rezgés (csiszolás)	5 m/s²
Portartály kapacitása	0,5 L
Tápellátás	Li-Ion akkumulátor 18 V
Kompatibilis töltő	Metabo ASC sorozat
Fordulatszám-szabályzó funkció	Igen
Elszívás funkció	A talpban lévő lyukakon keresztül
Védelmi osztály	II (töltőn keresztül)
Ajánlott üzemi hőmérséklet	0 °C - 40 °C
Ház anyaga	Erősített műanyag

Gyakran ismételt kérdések - S 18 LTX 115 METABO

Hogyan cseréljem a csiszolópapírt a Metabo S 18 LTX 115 csiszolón?

A csiszolótalp tépőzáras rögzítésű. Egyszerűen húzza le a használt csiszolópapírt, és helyezze fel az újat, szorosan nyomva.

Milyen akkumulátort használjak az S 18 LTX 115 csiszolóhoz?

Használjon Metabo vagy CAS Li-Ion akkumulátort, 18 V, 1,3-10 Ah kapacitással.

Hogyan ürítsem ki a portartályt?

Kattintsa ki a csiszoló hátulján lévő tartályt, és ürítse ki. Hosszabb használathoz csatlakoztasson porszívót az adapter segítségével.

A csiszoló nem indul, mit tegyek?

Ellenőrizze, hogy az akkumulátor fel van töltve és megfelelően van behelyezve. Győződjön meg róla, hogy a biztonsági retesz ki van kapcsolva. Ha az akkumulátor jelzőfénye villog, töltse fel.

Mennyi az akkumulátor töltési ideje?

Metabo ASC 55 vagy 145 töltővel egy 2 Ah-s akkumulátor kb. 30 perc alatt, egy 5 Ah-s 60 perc alatt töltődik fel.

Használható a csiszoló tartály nélkül?

Igen, közvetlenül csatlakoztathat porszívót. Az elszívónyílás kompatibilis a Metabo adapterekkel.

Hogyan tisztítsam meg a csiszolót használat után?

Fújja ki a szellőzőnyílásokat sűrített levegővel, és törölje le a házat száraz ruhával. Ne használjon oldószereket.

Sokat rezeg a csiszoló?

A rezgésszint kb. 5 m/s². Hosszabb munkához használjon rezgésgátló kesztyűt.

Hol találok pótalkatrészeket?

Lépjen kapcsolatba Metabo viszonteladójával, vagy látogasson el a www.metabo.com weboldalra a talp, tartály vagy szénkefék rendeléséhez.

Használhatom a csiszolót fémen?

Igen, megfelelő csiszolópapírral. Ügyeljen a szikrákra: távolítsa el a gyúlékony anyagokat, és viseljen védőszemüveget.

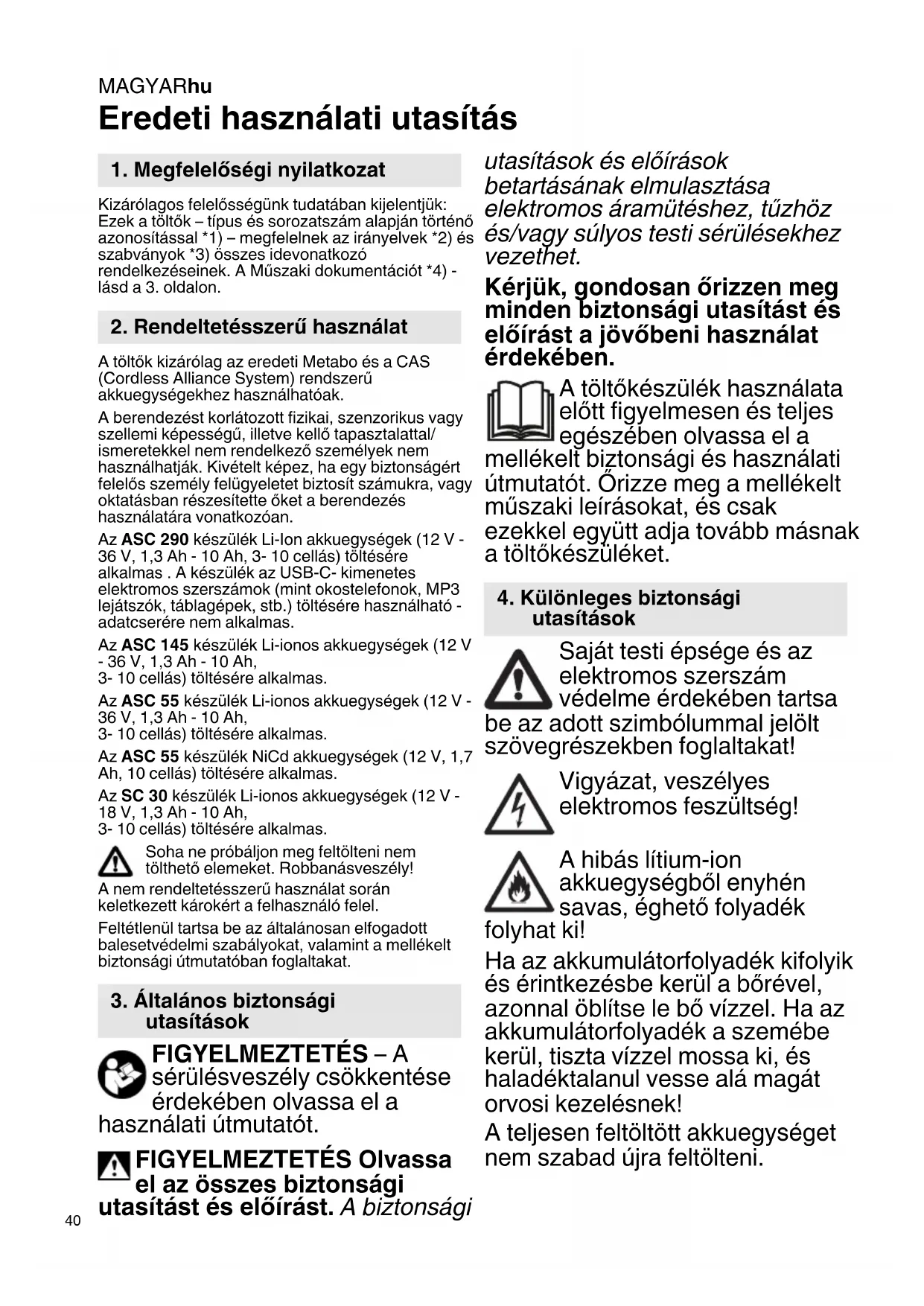

HASZNÁLATI ÚTMUTATÓ S 18 LTX 115 METABO

Eredeti használatiutasítás

1. Megfeleloséginyilatkozat

Kizárólagos felelosségunk tudataban kijelentjuk: Ezek a toltok - típus es sorozatszám alapján történő azonosítással 1) - megfelelnek az irányelvek 2) és szabványok 3) összes idevonatkozó rendelkezéseinek. A Múszaki dokumentációt 4) - lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag az eredeti Metabo es a CAS (Cordless Alliance System) rendszeru akkuegyssegekhez hasznalhatoak.

A berendezest korlatozott fizikai, szenorikus vagy szellemi képességu, illetev kello tapasztalattal/ ismeretekkel nem rendelkezó szemelyek nem hasznalhatjak. Kivételt képez, ha egyBiztonságert felelos szemely felügeletet biztosit szamukra, vagy oktatásban részesitésse öket a berendezes hasznalatára vonatkozoan.

Az ASC 290 keszülék Li-Ion akkuegységek (12 V -36 V, 1,3 Ah - 10 Ah, 3-10 cellás) toltésere alkalmas. A keszülék az USB-C- kimenetes elektramos szerszámok (mint okostelefonok, MP3 lejatszók, tablagépek, stb.) toltésere használató-adatcserère nem alkalmas.

Az ASC 145 keszülék Li-ionos akkuegységek (12 V -36 V, 1,3 Ah -10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellas) toltésere alkalmas.

Az SC 30 keszülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Soha ne probáljon meg feltölteni nem tölthető elementek. Robbanásveszély! A nem rendeltetesszerő hasznalat során keletkezzett károkér a felhasznaló feel.

Feltétlenül tartsa be az altalánosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentese érdekében olvassa el a nálati utmutató.

FIGYELMEZTETÉS Olvassa

el az összes biztonsági

utasístás elóirást. A bīztonsági

utasítások és előirások
betartásanak elmulasztása
elektromos áramütéshez, tüzhöz
és/vagy súlyos testi sérülsekhez
vezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást eselóirast a jovobeni hasznalat\ erdekében.

A toltokeszulek hasznalata elott figyelmesen es teljes egészében olvassa el a

mellekeltBiztonsagi es hasznalati utmutatot.Orizzemagamellekelt muszaki leirasokat,escsakezekkel egyutt adja tovabb masnak a toltokeszuleket.

4. Különleges biztonsagiutasítások

Sajat testi épsege és az
elettromos szerszám
védelme érdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elettromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vizzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse alá magat orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltölteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuleket a nedvessegt!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekekszámára nem hozzaférhétōhelyen!

Tüz vagy füst keletkezéskor
azonnal húzza ki a tõtkészülék
hálozati csatlakozódugojat!

Ne dugjon semmit az
akkumulatortö készülék
szellőzonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkel.

ASC 290: Csak az eredeti Metabo
tápvezétékkel használható.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan pelda értéküek.

1 akkuegység (nem része a szállításiterjedelemnek)
2csuszóérintkezó
3 üzemeléskijelzó
4 figyelmezteto kijelzó
5 toltesszintkijelzo
6 USB fedel
7 USB-C csatlakozó *

8 LED kijelzö (az USB-C csatlakozó feszültseg alatt) *

* modelltol fugg

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizze, hogy a szerszám tipustablaján megadott halózati festzültseg es frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Azehez hasonlo, egyenaramot eloallitokeszulekek befolyasolhatjak az egyszeru hibaaramu vedokapcsolok mukodesét. Hasznaljon "F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszülek üzembe helyezese elott győzódjön meg rola, hogy a szellozonyilások szabadok. A mas tárgyakhoz betartando legkisebb davolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztetó kijelzó (4) és az üzemeléskijelzó (3) kb. 1 masodpercre egymás után felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltese

Az akkuegységet teljesen, utkozésig tolja fel a (2) csuszó erintkezore.

Az üzemeléskijelző (3) villog.

Megiegyzes; Li-ionos akkuegysegnél uy jelezheti ki a toltessintet, hogy elszor kiveszi az akkuegyseget a toltokeszulékbol, majd megnyomja az akkuegysegen levö gombot.

7.2 Fenntartó-toltes

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortö keszülékben maradhat, és igy mindig uzemkesz.

100%

Az uzemeléskijelzö (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék toltese

Csak oyan USB keszüléket csatlakoztasson, amely USB szabványal kompatibilis. Nem batibilis keszülékek használata hibás odéshez, anyagi károkhoz vagy sérülsekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelo vezétékkel az USB-C csatlakozóba (7). A készülék tatsäch.

AZ USB-C csatlakozó (7) feszültseg alatt (a LED kijelző (8) világít), ha nem tõlt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet es egy USB keszüléket egyidöben csatlakoztatnak, az USB toltés automatikusan elindul az akkuegység feltoltese utan.

8. Üzemzavar

8.1 A figyelmezteto kijelzo (4) folyamatosan vilagit

Az akkuegység nem toltódk. A homérseklet tul magas vagy tul alacsony. Ha az akkuegység homérseklete 0^ és 50^ ocations, a toltési folyamat automatikusan elkezdódk.

ASC 290: A figyelmeztető kijelő (4) folyamatosan világít és a tõltesszintkijelő (5) villog: a tõlto forró, az akkuegységet csökkentett teljesitményel tõlti.

8.2 A figyelmeztető kijelő (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztető kijelő (4) villog és a toltesszintkijelő (5) kialudt: az akkuegységet nem tolti, a toltó tul forró.

9. Javitás

TöltokészuleketCsak villamos szakember javithat!

Amennyiben a keszülek halózati
csatlakozóvezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügfélszolgálatával vagy hasonloan képzett
személlyel ki kell cserétetni.

A javitasra szorulo Metabo toltokeszulekekkel kérjuk, forduljon Metabo szakkeskedjehez. A cimeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatanítársa és ujrahasznosítársa vonatkozo helyi elóirásokat.

A csomagolóanyagokat a jelölesük alapján a helyi irányelveknek megfeleloen kell a hulladékeltávolitásba vinni. További informáciokat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kézsizerszámot a háztartási hulladék kozé! A 2012/19/EU sz., a régi elektromos és elektronikus berendez sékról és annak nemzeti jogba való átvételeről szólo Europai Irányelvnek megfeleloen a használt elektromos szerszámokat külön kell gyüjteni és környezetbarát ujrahasznosításba kell helyezni.

11. Muszaki adatok

Lásda 3. oldalt.

U = az akkuegységek feszültsegtartománya

C = az akkuegység kapacitasa

Ic =toltoaram t= toltesi ido 1)

USB = az USB-C csatlakozó feszültsege és max. tolóárama

1) A pěldaertéküen kivalasztott akkuegységek toltési ideje. Az akkuegység maradék capacitásatól, valamint hómer sékletétól fuggöen a valós toltési idok eltérhetnek a megadottaktól.

Megengedett környezeti hämérseklet toltés során: 0^ - 40^

A muszaki valtoztatas joga a tovabbbejlesztés érdekében fenntartva.

Il védöosztályba tartozó készülék

~Valtoáram
