Tehnilised omadused	METABO S 18 LTX 115 juhtmevaba orbitaalne lihvmasin, harjadeta mootor, lihvimisdiameeter 115 mm, tühikäigukiirus 7000-12000 p/min.
Kasutamine	Ideaalne puidu, metalli ja plastpindade lihvimiseks, sobib viimistlustöödeks.
Hooldus ja remont	Kontrollige regulaarselt abrasiivide seisukorda, puhastage tolmufilter ja veenduge aku nõuetekohases töös.
Ohutus	Kasutage kaitseprille ja tolmumaski, järgige kasutusjuhendis toodud ohutusjuhiseid.
Üldinfo	Ühilduv METABO 18V akude valikuga, kerge kaal suurema manööverdusvõime jaoks, 3-aastane tootjagarantii.

Korduma kippuvad küsimused - S 18 LTX 115 METABO

Kuidas vahetada liivapaberit METABO S 18 LTX 115 peal?

Liivapaberi vahetamiseks tõstke lihvmasina alusel hoidikuklambrid üles, eemaldage kulunud liivapaber, seejärel joondage uus liivapaber ja langetage klambrid selle kinnitamiseks.

Lihvmasin ei käivitu, mida teha?

Kontrollige, kas aku on korralikult laetud ja paigaldatud. Veenduge ka, et turvalüliti oleks \"sees\" asendis.

Kuidas puhastada minu METABO S 18 LTX 115?

Lülitage lihvmasin välja ja eemaldage pistik vooluvõrgust, seejärel puhastage pind pehme lapiga. Raskele ligipääsetavatele kohtadele võite kasutada pehmet harja. Ärge kasutage abrasiivseid aineid.

Kui pikk on aku tööiga?

Aku tööiga sõltub laadimisest ja kasutusest, kuid üldiselt võib see kesta 30 minutit kuni 1 tund sõltuvalt töö intensiivsusest.

Mida teha, kui lihvmasin vibreerib kasutamise ajal liiga palju?

Kontrollige, kas liivapaber on korralikult kinnitatud ja mitte kulunud. Halb kinnitamine või kahjustatud liivapaber võib põhjustada vibratsiooni. Veenduge ka, et tööpind oleks stabiilne.

Kas lihvmasinat saab kasutada juhtmevabalt?

Jah, METABO S 18 LTX 115 on loodud juhtmevabaks kasutamiseks sama sarja METABO akudega.

Millist liivapaberit soovitatakse selle lihvmasina jaoks?

Soovitatav on kasutada liivapaberit teraga 80 kuni 240, sõltuvalt lihvitava pinna tüübist. Veenduge, et paber sobib lihvmasina aluse mõõtmetega.

Kuidas vältida lihvmasina ülekuumenemist?

Ülekuumenemise vältimiseks ärge laske lihvmasinal liiga kaua järjest töötada. Kasutage seda intervallidena ja laske sellel jahtuda, kui märkate temperatuuri tõusu.

KASUTUSJUHEND S 18 LTX 115 METABO

et Alguparane kasutusjuhend 66

It Originali instrukcija 69

Iv Instrukcijas originalvaloda 72

ar 75

ASC55
ASC 145

ASC290

			ASC 290*1)		ASC 145*1)		ASC 55*1)		SC 30*1)
AIR COOLED			✓		✓		✓		-
U (V)	-	C (Ah)	Ic (A)	t (min)	Ic (A)	t (min)	Ic (A)	t (min)	Ic (A)	t (min)
12,0	Li-Power	2,0 4	30 4 30	4 30 2,6 46
12,0	LiHD	4,0 6	40 6 40	4 60 2,6 92
14,4	Li-Power	1,5 3	30 3 30	3 30 1,5 60
14,4	Li-Power	2,0 4	30 4 30	3 40 1,5 80
14,4	Li-Power	4,0 8	30 8 30	3 80 1,5 160
18	Li-Power	1,5 3	30 3 30	3 30 1,5 60
18	Li-Power	2,0 4	30 4 30	3 40 1,5 80
18	Li-Power	4,0 8	30 8 30	3 80 1,5 160
18	Li-Power	5,2 8	39 8 39	3 104 1,5 208
18	LiHD	4,0 6	40 6 40	3 80 1,5 160
18	LiHD	5,5 1	1 30 8 41	3 110 1,5 220
18	LiHD	8,0 1	2 40 8 60	3 160 1,5 320
18	LiHD	10,0 1	2 50 8 75	3 200 1,5 400
18	LiHDX	4,0 8	30 8 30	3 80 1,5 160
18	LiHDX	8,0 1	5 30 8 30	3 160 1,5 320
36	Li-Power	1,5 3	30 3 30	1,5 60 -
36	Li-Power	5,2 8	39 4 78	1,5 208 -
36	LiHD	8,0 8	60 4 120	1,5 320 -
USB 5 V / 3,0			A9 V / 2,2 A12 V / 1,7 A(max. 20 W)		- - -

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1:2012+A11:2014+A13:2017+A1/A14/A2:2019+A15:2021,

EN 60335-2-29:2021+A1:2021, EN IEC 63000:2018

2024-01-24, Bernd Fleischmann

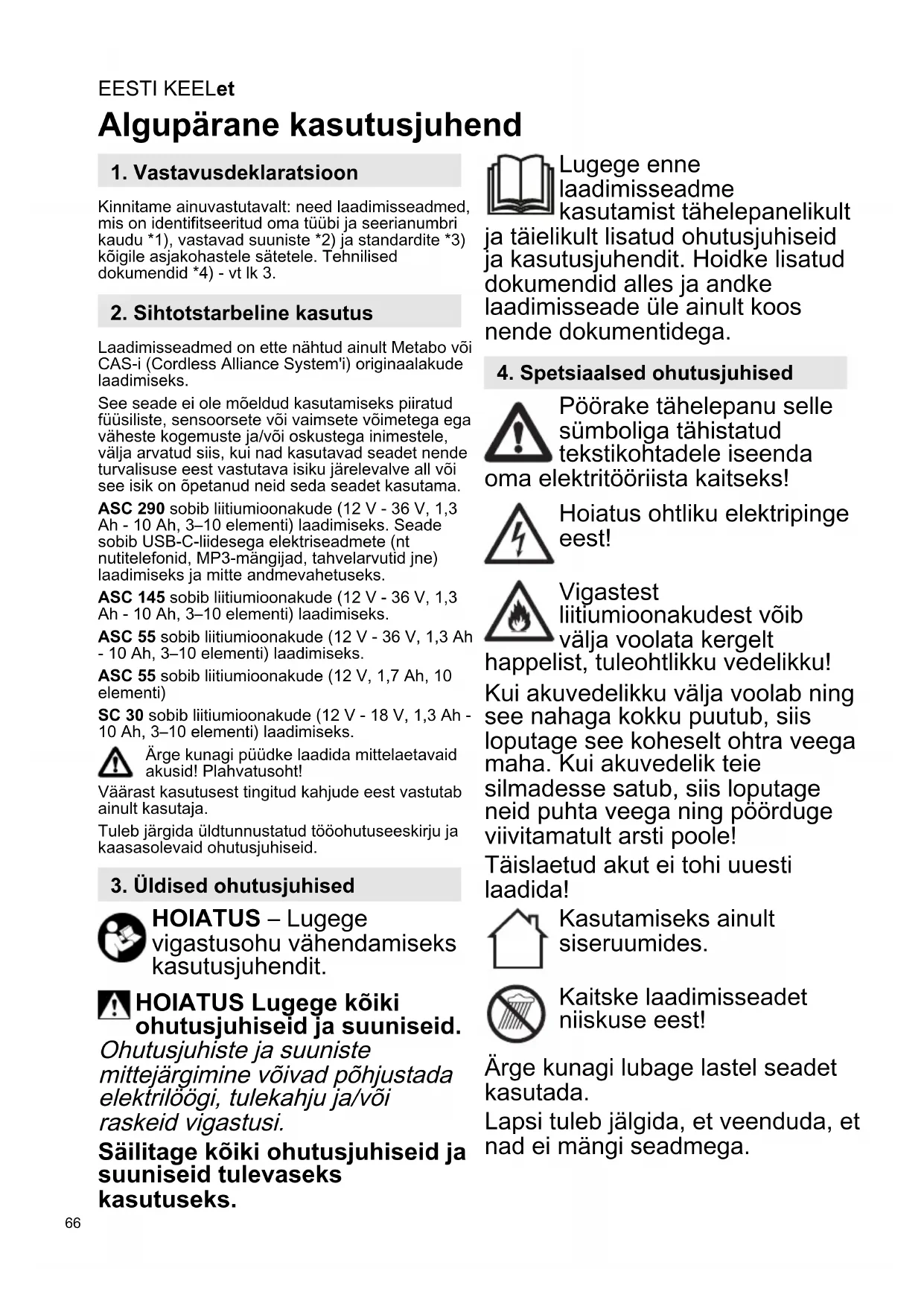

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifseeritud omatuubi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)-vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on elle nachtud ainult Metabo voi CAS-i (Cordless Alliance System'i) originalakude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 290 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.

ASC 145 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

SC 30 sobib liitiumionakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege vigastusohu vahendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pöhjustada elektrilögi, tulekahju ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tahelepanelikult

ja täielikult lisatud ohutusjuhiseid
ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseenda

oma elektritöörista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest
liitiumionakudest vöib
välja voolata kergelt

happelist, tuleohtlikku vedelikku! Kui akuvedelikku valja voolab nir see nahaga kokku puutub, siis loputage see koheselt ohtra veeg maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning poorduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooigi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA

laadimisseadmega akusid.

ASC 290: kasutage ainult Metabo algupärast toitekaablit.

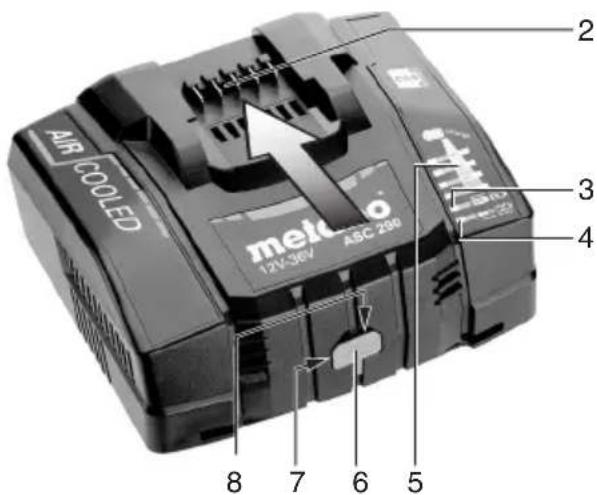

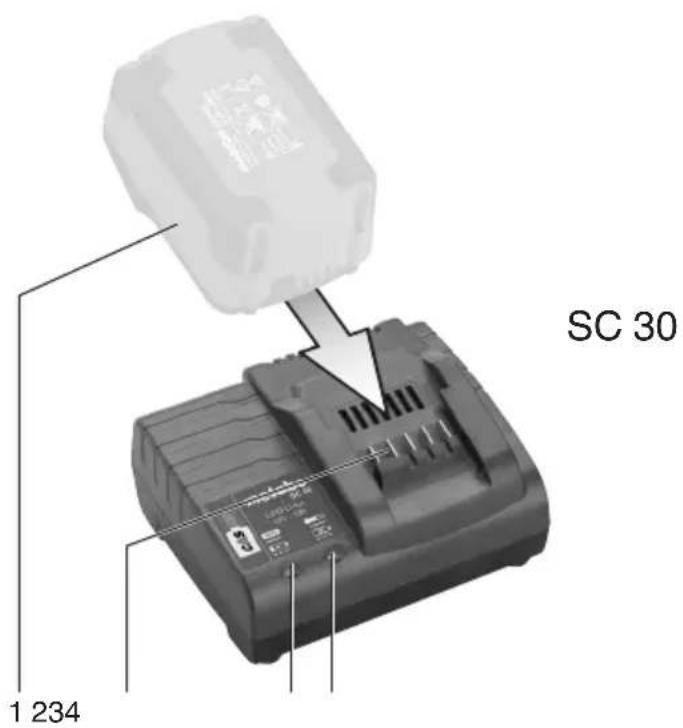

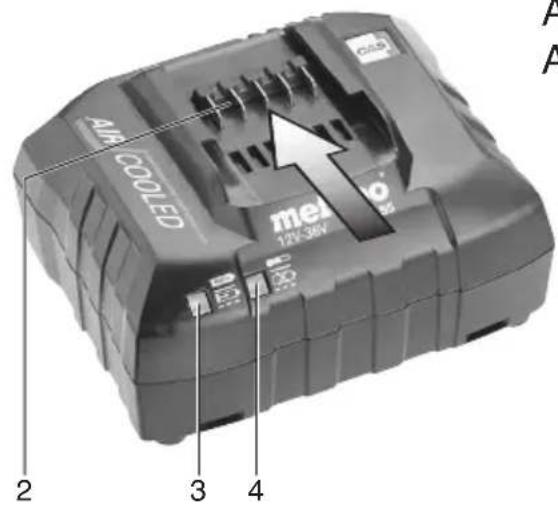

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Toonaidik
4 Hoiatusnäidik
5 Laadimistaseme näidik
6 USB-esa kate
7 USB-C Iiitmik*
8 LED-näidik (pingestatud USB-C liitmik) *

• olenevalt mudelist

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tuubisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed vovad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalse rakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa. Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator tootab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Markus: Liitiumionakude puhul laadimistasemenaitamiseks tuleb aku esmalt laadimisseadmistvalja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Tönnäidik (3) põleb pidevalt.

7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine

Uhendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral voib see pohjustada talitlushäireid, kahjustusi voi vigastusi.

Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.

Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nuud pingega (LED-näidik (8) poleb).

Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-laadimistoiming automaatsalt pärast aku laadimisprotssi loppu.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korge/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsett.

ASC 290: Hoiatusnäidik (4) põleb pidevalt ja laadimistase me näidik (5) vilgub: laadimisseade on kuum ja akut laetakse vähendatud laadimisvoimsusega.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmist valja.
• Akut ei lukatud oigesti (2) lukandalusele. Vt peatukki 7.1.
• ASC 290: Hoiatusnäidik (4) vilgub ja laadimistaseme näidik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.

9. Remont

Elektrööristu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja voi tootja klienditeenindus voi sarnane kvalifitseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritööristadega põrduge palun Metabo lahimasse esindusse. Aaddressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasaastlikuks kasutusest körvaldamiseks ja umbertötlemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohlike direktivide järgi jäätmekäitlusseanda. Lisateav letiate veebisaidi www.metabo.com jaotisest „Hoodus".

Ainult EU-riikide puhul: arge visake elektritoöriistu ára koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EU elektrí- ja

elektroonikaseadmete jäätmete kohta ning siserik-likesse öigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad boguda eraldi kokku ja vötta ringlusse keskkonnasöbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevaheimikud

C = aku mahtuvus

Ic =laadimisvool

t^ = laadimisaeg 1)

USB = USB-C-liitmiku pinge ja max laadimisvool

1) Näitlikustamiseks valitud aku laadimisajad.

Soltuvalt aku jäakmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Sālitame Óiguse teostada muudatus tehnilise progressi hūvanguks.

Seade kaitseklassiga II

Vahelduvvool
