Technische specificaties	Maximale druk: 120 bar, Debiet: 420 L/u, Vermogen: 1,5 kW
Gebruik	Ideaal voor het reinigen van buitenoppervlakken, auto's, terrassen en tuingereedschap.
Onderhoud en reparatie	Controleer regelmatig de filters en sproeiers, vervang de pakkingen indien nodig.
Veiligheid	Draag een veiligheidsbril, voorkom dat de straal op mensen of dieren wordt gericht.
Algemene informatie	Gewicht: 12 kg, Afmetingen: 40 x 30 x 90 cm, Garantie: 2 jaar.

Veelgestelde vragen - HW1200 MAKITA

Hoe monteer ik de MAKITA HW1200 hogedrukreiniger?

Volg de stappen in de handleiding om de MAKITA HW1200 te monteren. Zorg ervoor dat de in- en uitlaatleidingen correct zijn aangesloten en bevestig de hogedruklans voordat u het apparaat aansluit.

Waarom start mijn hogedrukreiniger niet?

Controleer of het apparaat correct is aangesloten en of het stopcontact werkt. Zorg er ook voor dat de aan/uit-knop op 'ON' staat en dat de watertank vol is.

Hoe maak ik het waterinlaatfilter schoon?

Draai de filterkap aan de achterkant van het apparaat los om het waterinlaatfilter schoon te maken. Verwijder het filter, spoel het af met schoon water en plaats het terug zodra het schoon is.

Mijn hogedrukreiniger lekt, wat moet ik doen?

Controleer alle slangaansluitingen en koppelingen om er zeker van te zijn dat ze goed vastzitten. Inspecteer ook de pakkingen en lagers op slijtage of beschadigingen.

Wat is de maximale druk van de MAKITA HW1200?

De MAKITA HW1200 heeft een maximale druk van 120 bar, wat het geschikt maakt voor diverse reinigingsklussen.

Hoe vervang ik de lansdouchekop?

Trek eenvoudig de huidige lansdouchekop eruit om deze te verwijderen. Plaats vervolgens de nieuwe lansdouchekop en zorg dat deze goed vastzit.

Kan ik detergent gebruiken met de MAKITA HW1200?

Ja, u kunt detergent gebruiken dat compatibel is met hogedrukreinigers. Volg de instructies van de fabrikant met betrekking tot dosering en toepassing.

Hoe overwinter ik mijn hogedrukreiniger?

Leeg het water volledig uit het systeem, inclusief de slangen en de lans. Bewaar het apparaat op een droge plaats, beschermd tegen vorst.

Welk type olie moet ik gebruiken voor het onderhoud van de motor?

Gebruik een door de fabrikant aanbevolen olie, meestal is 10W-30 motorolie geschikt. Raadpleeg de handleiding voor gedetailleerde specificaties.

Waar kan ik reserveonderdelen voor de MAKITA HW1200 vinden?

Reserveonderdelen kunnen worden besteld bij erkende Makita-dealers of online via de officiële Makita-website of andere onderdelenverkopers.

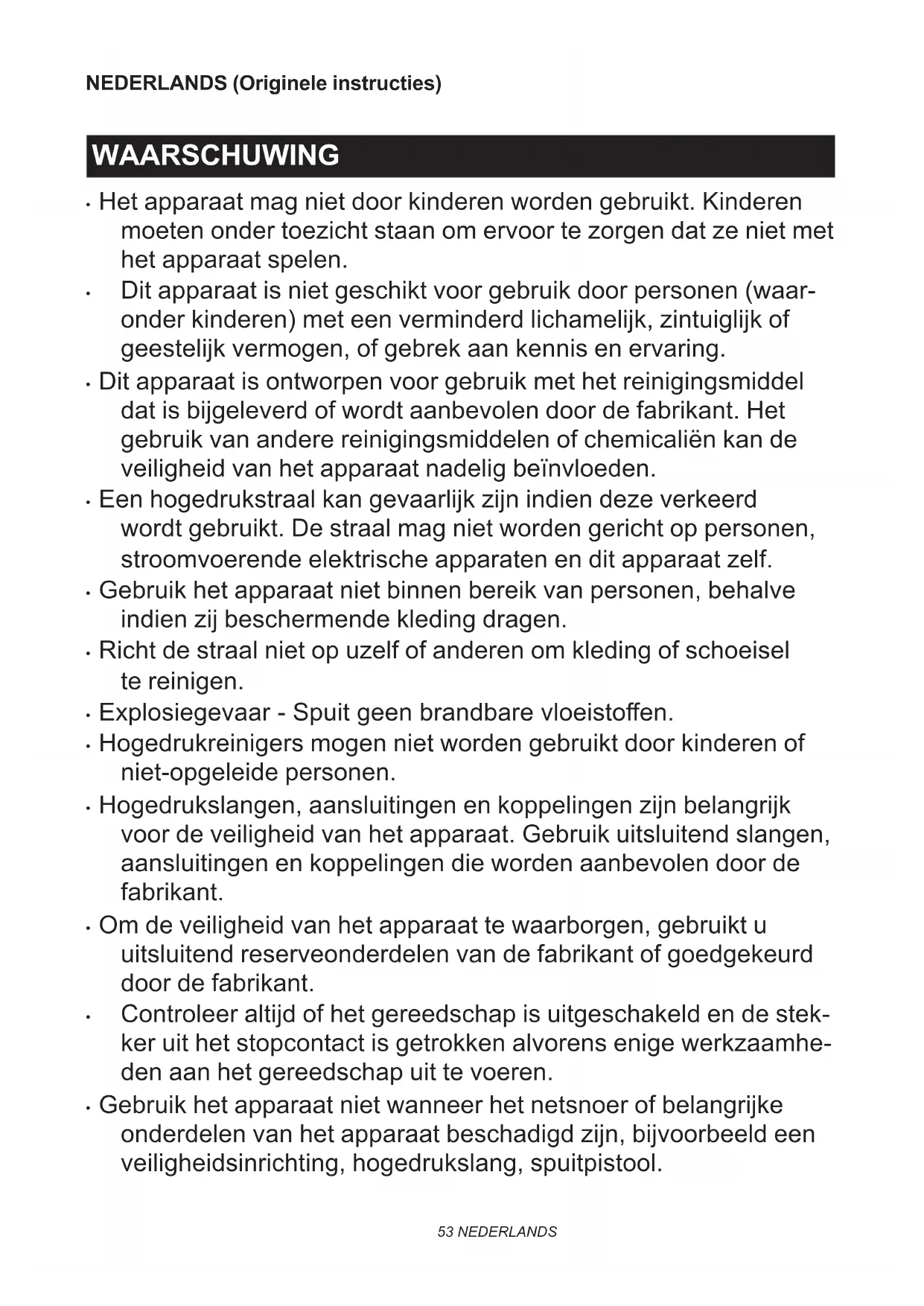

GEBRUIKSAANWIJZING HW1200 MAKITA

• Het apparaat mag nicht door kinderen worden gebruikt. Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparaat spelen.
• Dit apparaat is nicht geschikt voor gebruik door Personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring.
• Dit apparaat is ontworpen voor gebruik met het reinigingsmiddel dat is bijgeleverd of worden aanbevolen door de fabrikant. Het gebruik van andere reinigingsmiddelen of chemicalien kan deeiligheid van het apparaat nadelig beinvloeden.
• Een hagedrukstraal kan gevaarlijk zijn indienDEXE verkeerd wordt gebruikt. De straal mag nicht worden gericht op Personen, stroomvoerende elektrische apparaten en dit apparaat zich.
• Gebruik het apparaat nicht binnen bereik van Personen, behalte indien zich beschemende kleding dragen.
• Richt de straal nicht op uzelf of anderen om kleding of schoeisel te reinigen.
• Explosioniegevaar - Spuit geen brandbare vloeistoffen.
• Hopedrukreinigers mogen nicht worden gebrukt door kinderen of Niet-opgeleide Personen.
• Hogedrukslangen, aansluitingen en koppelingen zijn belangrijk voor de verilgheid van het apparaat. Gebruikuitsluitend slangen, aansluitingen en koppelingen die worden aanbevolen door de fabrikant.
• Om de veiligheid van het apparaat te waarborgen, gezruikt uuitsluitend reserveonderdelen van de fabrikant of goedgekeurd door de fabrikant.
• Controller altijd of het gereedschap is uitgeschakeld en de stekeruit het stopcontact is getrokken alvorens enige werkzaamheden aan het gereedschap uit te voeren.

• Gebruik het apparaat Niet wonneer het netsnoer of belangrijke onderdelen van het apparaat beschadigd zichn, bijvoorbeeld een veiligheidsinrichting, hagedrukslang, spuitpistool.

• Ontoereikende verlengsnoeren können gevaarlijk zijn. Als een verlengsnoer worden gebruikt, dient dit geschikt te zijn voor gebruik buitenshuis, en moet de aansluiting droog en van de grond af gezchoolden worden. Wij adviseren u in dit geval een kabelhaspel te gebruiken waar bij het stopcontact minstens 60 mm boven de grond blijft.

• Zet.altijd de netschakelaar uit wonneer u het apparaat onbeheerdchterlaat.
  Voldoe aan de vereisten van het lokale waterleidingbedrijf.
  Voor Europese landen:

Conform EN12729 (BA) mag het apparaat tevens worden aangesloten op het hoofddrinkwaterleidingnet in het geval een terugstroom-keerklep met aftapinrichting is gemonteerd in de aanvoerslang.

TECHNISCHE GEGEVENS

Model: HW1200 HW1300
Max. aanvoersnelheid 7,0 l/min 7,5 l/min
Waterstroomsnelheid 5,5 l/min 6,0 l/min
Max. toegestane druk 12 MPa (120 bar) 13 MPa (130 bar)
Bedrijfsdruk Hagedrukfunctie 10	MPa (100 bar) 11 MPa (110 bar)
	Lagedrukfunctie - 8 MPa (80 bar)
Max. aanvoerdruk 1 MPa (10 bar)
Max. aanvoertemperatuur 40°C
Max. aanzuighoogte		1,0 m
Afmetingen(I x b x h)		292 mm x 358 mm x 830 mm
Gewicht		11,0 kg	12,7 kg
Motorbeschermingsklasse		IPX5

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- De technische gegevens können van land tot land verschillen.
Gewicht volgens de EPTA-procedure 01/2003

Symbolen

Hieronder staan de symbolen die voor het gereedschap hunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat Gebruiken.

Lees de gebruiksaanwijzing.

Wees vooral voorzichtig en let goed op.

DUBBEL GETISOLEERD

Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadelijkke componenten in het apparaat, kennengebruekte elektrische en elektronische apparaten negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparata- ten nicht met het huisvuil weg!

In overeenstemming met de Europese richtlinn inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dienen gebruekte elektrische en elektronische apparaten geschreiben te worden ingezameld en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschemingsvoorschriften in ache neemt.

Dit wordt op het apparaat aangegeven door het symbol van een doorgekruiste afvalcontainer.

Richt de straal Niet op Personen, inclusief uzelf, dieren en stroomvoerende elektrische apparaten.

Niet geschikt voor aansluiting op het drinkwaterleidingnet.

Gegarandeerd geluidsvermogenniveau conform EU-richtlijn inzake geluidsemissie buitenhuis.

Geluidsvermogenniveau conform de Regelgeving Geluidsregeling van NSW, Australie

Gebruiksdoelseinden

Dit gereedschap is bedoeld voor het verwijderen van hardnekig vuil met behulp van een waterstraal. Dit gereedschap is bedoeld voor huishoudelijk gebruik.

Voeding

Het gereedschap mag alleen worden aangesloten op een voeding vandezelfde spanning als aangegeven op het typeplatie, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Voor openbare

laagspanningsverdeelsystemen van tussen 220 V en 250 V

Schakelbedieningen van elektrische apparaten veroorzaken spanningschommelingen. De bediening van dit gereedschap onder ongunstigelichtnetomstandigheden kan een nadelige invloed hebben op de bediening van andere apparaten. Het kan worden aangenomen dat er geen negatieve effecten zullen zijn wonneer de netimpedantie gegelijk is aan of minder is dan 0,25 ohm. Het stopcontact dat voor dit gereedschap worden gebruikt, moet beveiligd�n door een zekering of een stroomonderbreker met trage aftschakelkarakteristieken.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN60335-2-79:

Model HW1200

Geluidsdrukniveauu (L_pA) : 72 dB (A)

Onzekerheid (K): 3,8 dB (A)

Model HW1300

Geluidsdrukniveauu (L_pA) : 76 dB (A)

Onzekerheid (K): 2,4 dB (A)

Het geluidsniveauau kan tijdens gebruik hoger worden dan 80 dB (A).

WAARSCHUWING: Draag

gehoorbescherming.

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60335-2-79:

Model HW1200

Trillingsemissie (a_n):4,11m / s^2

Onzekerheid (K): 1,5 m/s²

Model HW1300

Trillingsemissie (a_n):4,86m / s^2

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ kuren worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsdsuur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsdsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gebruiksaanwijzing.

WAARSCHUWING: Lees alle veiligheids-waarschuwingen en alle instructies. Het nicht vol-gen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Veiligheid op de werkplek

1. Houd iedereen weguit het werkgebied.
2. Reik Niet te ver en sta Niet op een onstabile ondergrond. Zorg algtd voor een goede stand en lichaamsbalans.
3. Plaats de hagedrukreiniger algid op een horizontale en stabiele ondergrund. Vermijd waar bijplaatsen waar het spuitwater wegloopt of zich verzamelt.

4. Alvorens te reinigen, contrôleert u de omge-ving en voorwerpen die moeten worden gereinigd. De hagedrukstraal kan een verflaag of andere oppervlaktebehandeling verwijderen, waaronder giftige chemicalien. Tref zo nodig preventieve maatregelen.

5. Wees voorzichtig dat u Niet over het netsnoor of de slang van de hagedrukreiniger struikelt. Houdijdens gebruik.altijd in de gaten waar het netsnoor en de slang liggen.

6. Tijdens gelebruik komt er eenkleine hoeveel- heid water uit de onderkant van de hogedrukreiniger. Zet de hogedrukreiniger Niet neer op eenplaats waarvan u Niet wilt dat deze nat wordt.

Persoonlijkkeveiligheid

1. Als bescherming gegen de straal en wegspoten voorwerpen要去en gebruikers geschikte beschemmingsmiddelen gebruiken, zoals beschermende kleding,veiligheidsschoenen,veiligheidshandschoenen,eenveiligheidshelm met vizier, gehoorbescherming,enz.
2. Gebruik de hagedrukreiniger nicht binnen bereik van Personen, behalve indien zich beschemmende kleding dragen.
3. Om de kans op letsel te verkleinen, dient streng toezicht te worden gehonden wanner het apparaat in de buurt van kinderen worden gebruikt.

4. Water dat via de terugstroomkeerklep eruit stroomt, worden geacht nicht drinkbaar te+zijn. Elektrische veiligheid

5. Gebruik de hagedrukreiniger nooit buiten in de regen.

6. Raak de stekker en/of het stopcontact nooit met natte handen aan.
7. Gebruik het apparaat Niet wanner het netsnoer of belangrijke onderdelen van het apparaat beschadigd zich, bijvoorbeeld een veiligheidsinrichting, hagedrukslang of het spuitpistol.
8. De vorm van de stekker moet overeenkomen met het stopcontact. Probeer nooit om de netsnoorstekker op enige wijze aan te passen. Gebruik geen adapterstekkers voor geaard gereedschap. Met een onaangepaste stekker in een overeenkomstig stopcontact verkleint u de kans op een elektrische schok.
9. Ontoereikende verlengsnoeren kennengevaarlijk zijn. Als een verlengsnoer worden gebruikt, dient dit geschickt teijken voor gebruik buitenshuis, en moet de aansluiting droog en van de grond af gehouden worden. Wij advi-seren u in dit geval een kabelhaspel te gebruiken waar bij het stopcontact minstens 60~mm boven de grond blijft.

10. Let op het volgende wonneer u een verlengsnoer gebruikt:

11. Gebruik uitsluitend verlengsnoeren die bedoeld zijn voor gebruik buitenshuis.

12. Gebruik uitsluitend verlengsnoeren die geschickt zich voor een elektrisch vermogen dat gelijk is aan of hoger is dan het vermogen van dit apparaat.
13. Gebruik geen beschadigd verlengsnoer.
14. Inspector een verlengsnoer vór gelebruik en verrang hem indien beschadigd.
15. Mishandel een verlengsnoer Niet en geef er geen ruk aan om hem los te koppelen.
16. Houd snoeren uit de buurt van把它 en scherpe randen.

Koppel altijd eerst het verlengsnoer los van het stopcontact en koppel daarna het apparaat los van het verlengsnoer.

1. De elektrische-voedingsaansluiting要去en aangelegd door een gekwalificeerde elektricien conform IEC 60364-1. Wij adviseren dat in de elektrische voeding maar dit apparaat een reststroombeveiliging is opgenomen die de voeding onderbreekt wanner de aardlekstroom groter is dan 30mA gedurende 30~ms of een apparaat dat het massacircuit test.

Gebruik en verzorging van het elektrisch gereedschap

1. Lees alle instructies voordat u het apparaat gebruikt.
2. Weet hoe u de hogedrukreiniger moet stoppen en snel de druk kurz aflaten. Zorg dat u grondig vertrouwd bent met de bedieningsorganen.
3. Een hagedrukstraal kan gevaarlijk zijn indien\ deze verkeerd worden gebruikt. De straal mag nicht\ worden gericht op Personen, stroomvoerende\ elektrische apparaten en dit apparaat zich.
4. Dit apparaat is nicht geschikt voor gebruik door Personen (waaronder kinderen) met een verminderlichijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring.
5. Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.
6. Spuit geen brandbare en/of giftige vloeistof- fen. Dit kan leiden tot een explosie, vergiftiging of schade aan het apparatusat.
7. Richt de straal Niet op uzelf of andere om kleding of schoeisel te reinigen.
8. De hagedrukslang, aansluitingen en koppelin-gen zijn belangrijk voor de verilgheid van het apparaat. Gebruik uitsluitend slangen, aansluitingen en koppelingen die worden aanbevolen door de fabrikant.
9. Volg de instructies wanner u accessoires verwisselt.
10. Houd de handgrepen droog, schoon en vrij van olie en vet.
11. Blijf opletten - Kijk waar u mee bezig bent.
12. Gebruik het gereedschap Niet wanner u vermoeid bent of onder invloed van alcohol of drugs.
13. Schakel de hagedrukreiniger nicht in zonder aanvoer van water gedurende langer dan een minuut. Hierdoor zal de motor beschadigd worden waardoor een storing optreedt.
14. Schakel het apparaat.altijd uit en sluit de wateraanvoer wanner u de hogedrukreiniger onbeheerdchterlaat.
15. Wees bedacht op de terugslag. Het spuitpistool slaat terug wanner de hogedrukstraal uit de spuitmond komt. Houd het spuitpistool stevig vast om onverwacht letsel te voorkomen.

16. Controller op beschadigde of versleten onderdelen voor gebruik. Verzeker u er tevens van dat de slang correct is aangesloten en tijdens gebruik Niet lekt. Het gebruik van een gebrekkig werkend apparaat, kan leiden tot ongevallen.

17. Dit apparaat is ontworpen voor gebruik met het reinigingsmiddel dat is bijgeleverd of worden aanbevolen door de fabrikant. Het gebruik van andere reinigingsmiddelen of chemicalien kan de veiligheid van het apparaat nadelig beinvloeden.

18. Trek Niet aan het netsnoer en/of de slang om de hagedrukreiniger te verplaatsen. Hierdoor za het netsnoer, de slang en aangesloten onderdelen worden beschadigd, en za kortsluiting of een defect ontstaan.
19. Plaats geen zware voorwerpen op de slang en waar er geen voertuigen over rijden.
20. Laat.altijd de restdruk in het spuitpistol af voordat u de slang loskoppelt.
21. Wanner u de slang aansluit op het waterleidingnet, houdt u zich aan de instructies van het waterleidingbedrijf.
22. Tijdens gelebruik van hogedrukreinigers können aerosolen worden gezormd. Het inhaleren van aerosolen kan gevaarlijk zijn voor de gezondheid.
23. Afhankelijk van de toepassing kutnen afgeschermde spuitmonden worden gebruikt voor reinigen met hoge druk, waarmee de uitstoot van waterhoudende aerosolen dramatisch wordt verlaagd. Echter, Niet alle toepassin-gen makeh het gebruik van een dergelijk apparaat maybek. In het geval afgeschermde spuitmonden Niet toegepast kutnen worden als bescherming gegen aerosolen, kan eenademhalingsmasker van klasse FFP 2 of gelijkwaardigoodzakelijk zijn,afhankelijk van de omgeving waarin worden gereinigd.

Onderhoud en reparatie

1. Volg de onderhoudsinstructies die in deze gebruiksaanwijzing worden gegeben.
2. Om de veiligheid van het apparaat te waarborgen, gebruikt u uitsluitend reserveonderdelen van de fabrikant of goedgekeurd door de fabrikant.
3. Laat uw hagedrukreiniger repareren door een vakbekwame reparateur met gebruikmaking van uitsluitend identieke verrangingsonderdelen. Zo bent u ervan verzekerd dat de veiligheid van de hagedrukreiniger behouden blijft.
4. In geval van een defect of storing van de hoge-drukreiniger, schakelt u deze onmiddelijk uit en trekt u de stekker uit het stopcontact. Neem contact op met u uwplaatselijke dealer of servicecentrum.

BEWAAR DEZEVOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap.altijd strikt in acht.

VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijz ing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Controller altijd of het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

Aan-uitschakelaar

KENNISGEVING: Draai de aan-uitschakelaar Niet met grote kracht. Hierdoor kan de schakelaar defect raken.

Voor model HW1200

Fig.1: 1. Uit-stand 2. Aan-stand

Draai de aan-uitschakelaar rechtsom om de hagedrukreiniger in te schakelen.

Voor model HW1300

Draai de aan-uitschakelaar rechtsom of linksom afhankelijk van het gewenste drukniveau. Draai de aan-uitschakelaar rechtsom voor de hagedrukfunctie en linksom voor de lagedrukfunctie.

Fig.2: 1. Lagedrukfunctie 2. Uit-stand

1. Hogedrukfunctie

Spuitlansfuncties

OPMERKING: De standard spuitlansen verschillen afhankelijk van het land. Raadpleeg ook de paragraaf "OPTIONELE ACCESSOIRES" voor andere spuitlansen.

Vario-Power-spuitlans

Fig.3

De druk van de straal kan worden veranderd door de kop van de spuitlans te draaien.

ALET OP: Wanner u de druk van de straal ver- andert door de kop van de spuitlans te draaien, mag u de spuitlans Niet tegelijkertijd in de rich- ting van het spuitpistool trekken. Hierdoor kan de spuitlans los raken van het spuitpistool en persoonlijk letsel verroorzaken.

Vuilfrees

Fig.4

Een roterende straal worden gespoten. Geschikt voor het verwijderen van hardnekig vuil.

KENNISGEVING: Gebruik de vuilfrees Niet op kwetsbare oppervlakken zoals ruiten en de carrosserie van voertuigen.

Schuimsproeier

Fig.5

Reinigingsmittel kan als een schuim worden gespoten.

Bediening van de trekker

Knijp de trekker in om een waterstraal te spuiten. De straal worden continu gespoten zo lang de trekker ingeknepen worden gezhonden.

De trekker kan worden vergrendeld voor veilig hanteren van het spuitpistool. Om de trekker te vergrendelen, trekt u de stopper eruit en haakt u deze in de groef van het handvat.

Fig.6: 1.Trekker 2.Stopper 3.Groef

KENNISGEVING: Om een mechanische fout in de drukschakelaar te voorkomen, houdt u algijd een pauze van twee seconden alvorens de trekker opnieuw in te knijpen.

Veiligheidsventiel

Dit apparaat is uitgerust met een veiligheidsventiel die ongewenste overdruk voorkomt. Wanner de trekker wordt losgelaten, gaat het ventiel open en circuleert het water door de inlaat van de pomp.

ALETOP: Probeer Niet het veiligheidsventiel te manipuleren, en verander de instelling ervan Niet.

Slanghaspel

Alleen voor model HW1300

Om de slang af te rollen, maakt u eerst het uiteinde van de slang los uit de haak. Klap de slinger uit en draai hem rechtsom. Rol de slang.altijd helemaal tot aan het einde af wanner u de hagedrukreiniger gaat gebruiken.

▶ Fig.7: 1. Slanghaspel 2. Slinger 3. Uiteinde van de slang

Wanner u de slang oprolt, draait u de slinger linksom en zet u het uiteinde van de slang vast.

▶ Fig.8: 1. Haak 2. Slinger

Water aanvoeren vanuit een tank of reservoir

Optioneel accessoire

Zuigslangset

U kunt water aanvoeren vanuit een tank of reservoir in plaats van vanuit een kraan.

Vervang de waterslangaansluiting door de zuigslanset (optioneel accessoire). Om de zuigslanset aan te sluiten, koppelt u het filterhuis los van de slang en bevestigt u het aan de inlaat van de hagedrukreiniger.

Sluit verwolgens de slang aan op het filterhuis.

Fig.9: 1. Tank/reservoir 2. Zuigslangset
3. Waterslangaansluiting 4. Slang
5. Filterhuis 6. Inlaat van de hagedrukreiniger

KENNISGEVING: Gebruik.altijd een zuigslangset van Makita.

KENNISGEVING: Zorg ervoor dat de inlaat van de hagedrukreiniger 1,0 m (3,28 ft) of minder lager staat dan het wateroppervlak in de tank of het reservoir. Anders zal de hagedrukreiniger Niet in staat+zijn het water aan te zuigen maar de pomp.

Om water in de slang te brengen, verwijdert u de spuitlans vanaf het spuitpistol en schakelt u de hagedrukreiniger in terwijl u de trekker ingeknepen houdt. Nadat een continue stroom water uit het spuitpistol komt, LASTU DE TREKKER los en brengt u de gewenste spuitlans aan.

Fig.10: 1. Spuitpistol

OPMERKING: Als er geen water uit stroomt, koppelt u de zuigslangset los en dompelt u deze—helemaal onder water. Sluit hem daarna wee aan op de hogedrukreiniger.

Fig.11: 1. Zuigslangset

Aanzuigslang

U kunt water aanvoeren vanuit een tank of reservoir inplaats van vanuit een kraan.

Sluit de toevoerslang met aanzuigslang aan op de waterslangaansluiting.

Fig.12: 1. Tank/reservoir 2. Aanzuigslang

1. Toevoerslang 4. Waterslangaansluiting

ALETOP: Let erop dat bij het bevestigen van de ring aan het filterhuis u uw hand Niet bezeerd aan de slangklem.

KENNISGEVING: Gebruik alsd teoeoverslang en aanzuigslang van Makita.

KENNISGEVING: Zorg ervoor dat de inlaat van de hagedrukreiniger 1,0 m (3,28 ft) of minder lager staat dan het wateroppervlak in de tank of het reservoir. Anders zal de hagedrukreiniger Niet in staat+zijn het water aan te zuigen maar de pomp.

Om water in de slang te brengen, verwijdert u de spuitlans vanaf het spuitpistol en schakelt u de hagedrukreiniger in terwijl u de trekker ingeknepen houdt. Nadat een continue stroom water uit het spuitpistol komt, LASTU DE TREKKER los en brengt u de gewenste spuitlans aan.

Fig.13: 1.Spuitpistol

OPMERKING: Wanneer geen water wordt gespoten, koppelt u de toevoerslang en aanzuigslang los en dompelt u deze onder in water. Sluit hem daarna weeer aan op de hagedrukreiniger.

Fig.14: 1. Toevoerslang en aanzuigslang

OPMERKING: Als het water Niet wordt aangezogen, dit lang duurt of de waterdruk onvoldoende is, controleert u het volgende:

• Controller of de toevoerslang, aanzuigslang of waterslangaansluiting los zitten.
• Controller of de koppelstukken van de toevoerslang stevig zijn bevestigd aan de waterslangaansluiting en het filterhuis van de aanzuigslang.

Zet ze vast als ze los zittern.

Toevoerslang
Fig.15: 1. Koppelstuk
Aanzuigslang
Fig.16: 1. Slangklem 2. Filterhuis
Waterslangaansluiting
Fig.17: 1. Waterslangaansluiting

MONTAGE

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en dat+zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

De draaghandgreep monteren

Alleen voor model HW1200

1. Bevestig de Voorste en achefterste helften van de handgreep aan elkaar door ze uit te lijnen met de schroefgaten in de hogedrukreiniger.

Fig.18: 1. Voorste helft van de handgreep
2. Achterste helft van de handgreep
3. Hopedrukreiniger

1. Bevestig de draaghandgreep met de schroeven (7 stuks).

Fig.19

De hagedrukslang aansluiten

Alleen voor model HW1200

Sluit de hagedrukslang aan op de uitlaat (met de pist- tool-markering). Draai de moer van de hagedrukslang rechtsom om hem op de schroefdraad van de uitlaat te draaien.

Fig.20: 1. Uitlaat 2. Moer

ALET OP: Verzeker u ervan dat de hoge- drukslang stevig aangesloten is. Bij een losse aansluiting kan de hoge-drukslang eraf geperst worden waardoor persoonlijk letsel kan ontstaan.

Het spuitpistol bevestigen

Sluit de hagedrukslang aan op de inlaat van het spuitpistol. Draai de moer van de hagedrukslang rechtsom om hem op de schroefdraad van de inlaat te draaien.

Fig.21: 1. Inlaat 2. Moer

ALET OP: Verzeker u ervan dat de hoge- drukslang stevig aangesloten is. Bij een losse aansluiting kan de hoge-drukslang eraf geperst worden waardoor persoonlijk letsel kan ontstaan.

Aansluiten op een kraan

ALET OP: Gebruik.altijd een drukbestendige waterslang met een diameter van 13mm ofmeer en sluit deze met behulp van geschikte bevestigingen aan op de kraan. Als u dit Niet doet, kan de waterslang en/of de bevestigingen kapot gaan en tot persoonlijk letsel leiden.

ALET OP: Verzeker u ervan de neue slangset te gebruiken die bij het product ward geleverd om het aan te sluiten op de waterleiding. De oude slangset mag nicht worden hergebruikt.

KENNISGEVING: Gebruik een zo kort möglichde drukbestendige waterslang. De stroomsnelheid van het aanvoerwater要去 hoger� dan de maximale aanvoersnelheid van de pomp.

KENNISGEVING: Als u aansluit op het drinkkwaterleidingnet, gezruikt u een terugstroomkeerklep die voldoet aan de regelgeving in uw land.

Bereid een drukbestendige waterslang voor. Bevestig het koppelstuk aan een uiteinde en sluit het andere uiteinde aan op de kraan zoals hieronder beschreiben.

1. Verwijder de moer vanaf het koppelstuk en steek de drukbestendige waterslang door de moer. Steek het uiteinde van de slang in het koppelstuk en draaiervolgens de moer erop.

Fig.22: 1. Drukbestendige waterslang 2. Moer van koppelstuk 3. Koppelstuk

OPMERKING: Als u de drukbestendige waterslang aansluit op de kraan met behulp van een koppelstuk, bevestigt u een koppelstuk aan beiden uiteinden van de slang.

1. Sluit de drukbestendige waterslang aan op de kraan. Gebruik een geschikte bevestiging, zoals een slangklem of kraanaansluiting, om het uiteinde van de slang te bevestigen aan de kraan.

Fig.23: 1. Slangklem 2. Kraanaansluiting
3. Drukbestendige waterslang

OPMERKING: De bevestigingsmethode is afhankelijk van de vorm van de kraan waaraan de slang worden bevestigd. Bereid een geschikte, in de winkel verkrijgbare, bevestiging voor.

1. Bevestig de waterslangaansluiting op de inlaat (met de kraan-markering) en sluit verwolgens het koppelstuk erop aan.

Fig.24: 1. Koppelstuk 2. Waterslangaansluiting
3. Inlaat van de hagedrukreiniger

De spuitlans aanbrengen/ verwijderen

ALET OP: Vergrendel.altijd de trekker wonneer u de spuitlans aanbrengt/verwijdert.

Steek het uiteinde van de spuitlans in de opening van het spuitpistool en draai hem in de richting van de pijlaansegeven in de afbeelding. Om de spuitlans eraf te halen, drukt u hem in de richting van het spuitpistool en draait u hem in de tegenovergestelde richting.

▶ Fig.25: 1. Spuittpistol 2. Opening 3. Uiteinde van spuitlans

Voor sommige optionele spuitlansen is een koppel-lingadapter (optioneel accessoire) nodig voor bevestig- ing aan het spuitpistol. Bevestig de koppelingadapter opdezelfde manier aan het spuitpistol als de spuitlans.

Fig.26: 1. Spuitlans 2. Koppelingadapter

1. Spuitpistol

OPMERKING: De koppelengadget is nodig bij gebruik van de spuitlansen die worden geleverd bij een ander model, HW112 of HW121.

De schuimsproeier aanbrengen

ALET OP: Vergrendel alkijd de trekker wanner u de spuitlans aanbrengt/verwijdert.

Bereid het reinigingsmiddel voor voordat u de schuim-sproeier gezrukt.

1. Verwijder de schuimsproeier vanaf de tank door de schuimsproeier linksom te draaien. Bevestig de schuimsproeier aan het spuitpistol.

▶ Fig.27: 1. Schuimsproeier 2. Spuitpistol

1. Giet het reinigingsmiddel in de tank en bevestig deze aan de schuimsproeier.

Fig.28: 1. Tank

KENNISGEVING: Gebruik algtd een neutraal reli-nigingsmiddel. Een zuur of basisch reliigingsmiddel kan de tank of schuimsproeier beschaden.

BEDIENING

WAARSCHUWING: Raak de hagedrukstraal Niet aan enricht各样 nicht op uzelf of andere. De hagedrukstraal is gevaarlijk en kan u of andereen pijn doen.

WAARSCHUWING: Houd nooit het voorwerp dat u wilt reinigen vast in uw handen terwijl u de hagedrukstraal erop richt, en houd uw handen en voeten uit de buurt van de hagedrukstraal.

ALET OP: Wees bedacht op de terugslag van de hagedrukstraal en op wegspoten voorwerpen. Houd de spuitlans Niet zichter bij het voorwerp dan 30~cm

ALET OP: Schakel de hagedrukreiniger nicht in zonder aanvoer van water gedurende langer dan 1 minut.

ALET OP: Gebruik de hagedrukreiniger nicht gedurende een langearendichterelhaar. Hierdoor kan oververhitting of brand ontstaan. Bovendien kan langdurig gebruik leiden tot letsel door trillingen.

ALET OP: Let op de windrichting. Als het reini-gingsmiddel in uw ogen of mondterecht komt, spoelt u deze onmiddelijkuit met schoon water en raadpleegt u zo nods eig een arts.

KENNISGEVING: Vermijd gebruik van de hogedrukreiniger gedurende langer dan 1 uur. Na gebruik gedurende 1 uur, wacht udezelfde tijsduur voordat u het apparaat wee gebruikt.

1. Sluit het uiteinde van de hagedrukslang aan op het spuittpistol. Voor model HW1200, sluit het andere uiteinde aan op de hagedrukreiniger. Voor model HW1300, rol de slang helemaal af.

2. Sluit de hagedrukreiniger aan op de kraan en draaiervoVGens de kraan open.

Fig.29

KENNISGEVING: Om het mechanisme van de hagedrukreiniger te beschermen, mag u geen aanvoerwater warmer dan 40^ gebruiken.

1. Sluit de hagedrukreiniger aan op het elektriciteits-net en schakel hem in.

▶ Fig.30: 1. Aan-uitschakelaar

1. Om een hagedrukstraal te spuiten, ontgrendelt u de stopper en knijpt u de trekker in. De straal worden continu gesoten zo lang de trekker ingeknepen worden gezhonden.

Fig.31: 1. Stopper

ALET OP: Houd het spuitpistool stevig vast. Het spuitpistool krijgt een terugslag zodia u de trekker inknijpt.

ALET OP: Houdijdens het reinigen het spuitpistol algijd vast aan de handgreep en aan de loop. Terwijl de motor draait, mag u geen enkel onderdeel van de hagedrukreiniger aanraken, anders dan de draaghandgreep en de aan-uitschakelaar.

KENNISGEVING: Wees voorzichtig dat uijdens gebruik Niet met kracht aan het spuitpistol trekt. Hierdoor kan de hogedrukreiniger omvallen.

Na gebruik

ALET OP: Voer na gebruik.altijd de procedureuit die in deze gebruiksaanwijzing worden beschreven. Restdruk in het spuittpistol of de hagedrukreiniger kan leiden tot persoonlijk letsel of beschadiging van de pomp.

1. Laat na gebruik de aan-uitschakelaar aan staan.
2. Draai de kraan zichen koppel de aanvoer waterslang los van de hogedrukreiniger.

Fig.32
3. Knijp de trekker in tot het achtergebleven water in de hagedrukreiniger eruit is gespoten.

Laat de motor nicht langer dan 1 minuut draaien.

Fig.33

1. Schakel de hogedrukreiniger uit en koppel hem los van het elektriciteitsnet.
   ▶ Fig.34: 1.Aan-uitschakelaar
2. Koppel de hagedrukslang los van het spuitpistol.
   Fig.35: 1. Spuitpistol 2. Hogedrukslang

Alleen voor model HW1200

Koppel de hagedrukslang los van de hagedrukreiniger.

Fig.36: 1. Hopedrukslang

Alleen voor model HW1300

1. Rol de slang op en bevestig het uiteinde van de slang aan de haak.
   Fig.37: 1. Haak 2. Slinger
2. Klap de slinger in de haspelarm verwijl u de slinger in de richting van de pijtrekt, zoals aangegeven in de afbeelding.
   ▶ Fig.38: 1. Slinger 2. Haselarm

KENNISGEVING: Om te voorkomen dat de hagedrukslang beschadigd raakt, LAST u het achtergebleven water uit de slang lopen voordat u deze opbergt.

ONDERHOUD EN OPSLAG

ALET OP: Zorg alsijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten worden veroorzaakt.

De spuitlans reinigen

Gebruik de reinigingsprikker om vuil te verwijderen of een verstopping op te heffen in de spuitmond van de spuitlans.

Fig.39: 1. Reinigungsprikker

KENNISGEVING: Verwijder vuil of afval nicht met grote kracht. Hierdoor kan persoonlijk letsel ontstaan of de spuitmond worden beschadigd waardoor de hagedrukstraal onder een afwijkende hoek worden gespoten of de prestaties verslechteren.

Het filter reinigen

Koppel de waterslangaansluiting los en verwijder vuil en afval vanuit de binnenkant van het filter.

Fig.40: 1. Waterslangaansluiting 2. Filter

1. Afdichtingsring

Bij gebruik van de zuigslangset (optioneel accessoire), haalt u het filter uit het filterhuis en verwijdert u vuil en afval.

Fig.41: 1. Filter 2. Filterhuis

OPMERKING: Om optimale prestaties te beholden, reinigt u het filter regelmatig.

Opslag

Rol de slang op en wikkel het netsnoer op. Plaats het spuitpistol en de spuitlansen in hun houders.

HW1200

Fig.42

HW1300

Fig.43

ALET OP: Bewaar het apparaat alkijd binnenshuis waar de temperatuur Niet onder het nulpunt komt. Als de hagedrukreiniger bevriest en een storing vertoont, neemt u contact op met uwplaatselijkste servicecentrum voor reparatie.

ALET OP: Gebruik aktijd de draaghandgreep wanner u de hagedrukreiniger verplaatst. Draag hem Niet aan de slang of het netsnoer. De slang of het netsnoer konnen worden beschadigd.

ALET OP: Draag de hagedrukreiniger nicht verwijl de slang is afgerold en/of het netsnoer is afgewikkeld. De afgerolde slang of het afgewikkelde netsnoer kan worden beschadigd of verstrikt raken met andere voorwerpen, waardoor persoonlijk letsel of een defect kan ontstaan.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellenen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

PROBLEMEN OPLOSSEN

Alvorens u verzoekt om reparatie, kurz u selbst als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding Niet wordt beschreiben, probeer dan nicht het gereedschap te demonteren. Laat reparations over aan een erkend Makita-servicecentrum,uitsluitend met gebruik van originele Makita-verbangingsonderdelen.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
Hagedrukreiniger start nicht. Geen elektricitieit Steek de stekker in het stopcontact.	Controlleur tevens of er stroom staat op het stopcontact.
Schakelaar staat nicht aan. Zet de schakelaar in de aan-stand.
Restdruk aanwezig in de pomp Knijp de trekker in.
Netsnoor of elektrische circuit is beschadigd.	Neem contact op met een erkend servicecentrum voor reparatie.
Geen/zwakke waterstraal Geen aanvoerwater.	Zorg ervoor dat de kraan open staat. Bij gebruik van de zuigslangset, zorgt u ervoor dat de slang volstaat met water.
Slecht aanvoer van water Draai de kraan	open.
Slechte waterslangaansluiting Controller	de aansluiting van de waterslang op de kraan, en van de waterslang op de inlaat van de hogedrukreiniger.
Verstopt(e) slang, filter of spuitmond Ontstop de slang, het filter of de spuitmond.
Lucht blokkeert de stroming van water.	Zet de schakelaar in de uit-stand en zet hem daarna wee in de aan-stand verwijl u de trekker ingeknepen houdt.
Beschadigde of versleten spuitmans Vervang de spuitmans.
Pomp of ventiel defect Neem contact op	net een erkend servicecentrum voor reparatie.
Instabiele hogedrukstraal. Verstopte spuitmond Ontstop de spuitmond van de spuitmans met behulp van de reinigingsprikker.
Slechte aanzuiging van water Controller	de waterslang, beginnende bij de kraan, op lekkage of verstoppingen. Draai de kraan open.
Water is te heet.	Voer kouder water aan.
Defect ventiel	Neem contact op met een erkend servicecentrum voor reparatie.
Abnormaal geluid.	Water is te heet.	Voer kouder water aan.
Luchtbellen in de pomp.	Neem contact op met een erkend servicecentrum voor reparatie.
Water-/olielekkage.	Slechte aansluiting.	Controlleur de aansluiting van de hogedrukslang op het spuitpistool, en van de hogedrukslang op de hogedrukreiniger.
Versleten afdichtingen Neem contact op	net een erkend servicecentrum voor reparatie.
Pomp draait nicht ondanks dat motor-geluid hoorbaar is.	Ongeschikt verlengsnoer. Gebruik een verwongsnoer dat geschikt is voor de voedingsvereisten van het apparaat.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van personlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijkke Makita-servicecentrum.

OPMERKING: Sommige items op de lijst+kunnen zich inbegrepen in de doos van het gereedschap als standardtoebehoren. Deze kuren van land tot land verschillen.

Spuitlans

Fig.44

De breedte van de hagedrukstraal kan worden afgesteld tussen 0^ en 25^ door de kop van de spuitlans te draaien.

ALET OP: Draai, bij het afstellen van de breedte van de hagedrukstraal, Niet de hele spuitlans verwijl u hem tegelijkertijd in de richting van het spuitpistool trekt. Hierdoor kan de spuitlans los raken van het spuitpistool en persoonlijk letsel veroorzaken.

Wasborstel (lang)

Fig.45

Een lansuitgerust met een borstel. Dit is handig bij het gewelijktijdig schrobben met de borstel en het afspoelen van vuil.

Zuigslangset

Fig.46

Vervang de waterslang door deze set om water aan te voeren vanuit een tank of reservoir.

Toevoerslang

Fig.47

Een toevoerslang om het apparaat aan te sluiten op een kraan of op de aanzuigslang.

Aanzuigslang

Fig.48

Een aanzuigslang om water aan te voeren vanuit een tank of reservoir. Gebruik de toevoerslang om met apparatusaat aan te sluiten.

Tijdens het spuiten van de hogedrukstraal roteren de drie borstels langzaam binnenin. Geschikt voor het reinigen vanlicht vuil op een buitenmuur, carrosserie van een voertuig, badkuip, enz.

Verlengstuk voor de spuitlans

Fig.50

Pijpstukken voor het verlengen van het spuitpistool. Drie verschillende lengten zijn möglichk door het aanlal gebruekte pijpstukken te variieren.

Spuitlans voor een voertuigbodem

Fig.51

Een extra lange spuitlans met een haakse spuitmond. Handig bij het reinigen van moeilijk bereikbareplaatsen, zoals een voertuigbodem of dakgoot.

ALETOP: Gebruik de spuitlans voor een voertuigbodem Niet tezamen met het verlangstuk voor de spuitlans.

Spatbescherming

Fig.52

Vermindert het opspatten bij het reinigen van hoeken met de vuilfrees.

Draikoppeling

Fig.53

Voorkomt dat de hagedrukslang ineen gedraaid raakt.

Koppelingadapter

Fig.54

Een adapter die nodig is om een spuitlans van een ander model te konnen gebruiken.

OPMERKING: De koppelengadget is nodig bij gebruik van de spuitlansen die worden geleverd bij een ander model, HW112 of HW121.

Pijpreinigingsset (10 m/15 m)

Fig.55

Voor het reinigen en ontstappen van afvoerijpen en standijpen.

ALET OP: Let met name goed op de hoge- drukstraal bij gebruik van de pijpreinigungsset. De waterstraal wordt met zeer hoge druk awhiles gespoten. Start de waterstraal pas nadat de spuitlans tot aan minstens de rode marking in de te reinigen pijp is gestoken.

Hogedrukverlengslang (5 m/8 m/10 m)

Fig.56

Verlengslang voor het aansluiten van het spuitpistol op de hagedrukreiniger.

Vario-power spuitmond en verlengpijp

Fig.57: 1. Vario-power spuitmond 2. Verlengpijp

De druk van de straal kan worden veranderd door de kop van de spuitlans te draaien.

WAARSCHUWING: Breng alleen de vario-power spuitmond aan op de verlengpijp. Breng nicht de andere optionele verlengstkuten aan op de originele verlengpijp. Als u andere hulpstkuten gebrukt dan die worden aanbevolen door de fabrikant, bestaat het risico van persoonlijk letsel of materiele schade.

ALET OP: Wanner u de druk van de straal verandert door de kop van de spuitlans te draaien, mag u de spuitlans Niet tegelijkkertijd in de richting van het spuitpistool trekken. Hierdoor kan de spuitlans los raken van het spuitpistool en persoonlijk letsel verroorzaken.

ADVERTENCIA
