KULLANIM KILAVUZU HW1200 MAKITA

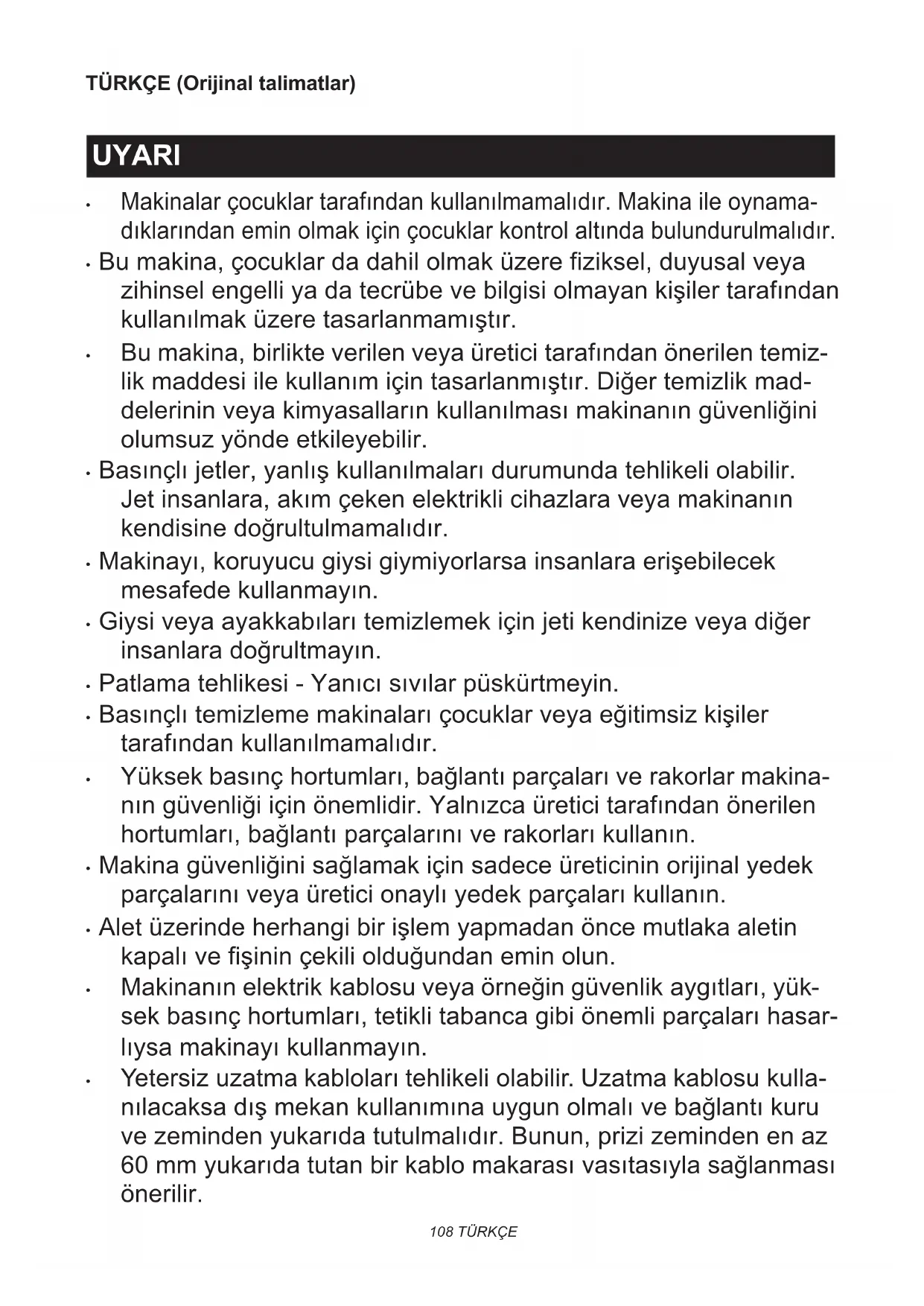

Makinalar çocuklar tarafından kullanılmamalıdır. Makina ile oynama- dıklarından emin olmak için çocuklar kontrol altında bulundurulmalıdır.

• Bu makina, çocuklar da dahil olmak üzere fiziksel, duyusal veya zihinsel engelli ya da tecrübe ve bilgisi olmayan kişiler tarafından kullanılmak üzere tasarlanmamıştır.

• Bu makina, birlikte verilen veya üretici tarafından önerilen temiz- lik maddesi ile kullanım için tasarlanmıştır. Diğer temizlik mad- delerinin veya kimyasalların kullanılması makinanın güvenliğini olumsuz yönde etkileyebilir.

• Basınçlı jetler, yanlış kullanılmaları durumunda tehlikeli olabilir. Jet insanlara, akım çeken elektrikli cihazlara veya makinanın kendisine doğrultulmamalıdır.

• Makinayı, koruyucu giysi giymiyorlarsa insanlara erişebilecek mesafede kullanmayın.

• Giysi veya ayakkabıları temizlemek için jeti kendinize veya diğer insanlara doğrultmayın.

• Patlama tehlikesi - Yanıcı sıvılar püskürtmeyin.

• Basınçlı temizleme makinaları çocuklar veya eğitimsiz kişiler tarafından kullanılmamalıdır.

• Yüksek basınç hortumları, bağlantı parçaları ve rakorlar makina- nın güvenliği için önemlidir. Yalnızca üretici tarafından önerilen hortumları, bağlantı parçalarını ve rakorları kullanın.

• Makina güvenliğini sağlamak için sadece üreticinin orijinal yedek parçalarını veya üretici onaylı yedek parçaları kullanın.

• Alet üzerinde herhangi bir işlem yapmadan önce mutlaka aletin kapalı ve fişinin çekili olduğundan emin olun.

• Makinanın elektrik kablosu veya örneğin güvenlik aygıtları, yük- sek basınç hortumları, tetikli tabanca gibi önemli parçaları hasar- lıysa makinayı kullanmayın.

• Yetersiz uzatma kabloları tehlikeli olabilir. Uzatma kablosu kulla- nılacaksa dış mekan kullanımına uygun olmalı ve bağlantı kuru ve zeminden yukarıda tutulmalıdır. Bunun, prizi zeminden en az 60 mm yukarıda tutan bir kablo makarası vasıtasıyla sağlanması önerilir.109 TÜRKÇE

Makinayı gözetimsiz bırakırken şebeke ayırma düğmesini mut- laka kapatın.

• Yerel su tedarik şirketinin gereksinimlerine uyun.

• Avrupa ülkeleri için: EN12729’a göre (Tip BA), tedarik hortumuna drenaj özellikli bir geri akış önleme valfi takılırsa, alet içme suyu şebekesine de bağlanabilir.

Model: HW1200 HW1300 Maks. besleme hacmi 7,0 l/min 7,5 l/min Su debisi 5,5 l/min 6,0 l/min İzin verilebilir maks. basınç 12 MPa (120 bar) 13 MPa (130 bar) Çalışma basıncı Yüksek mod 10 MPa (100 bar) 11 MPa (110 bar) Düşük mod - 8 MPa (80 bar) Maks. besleme basıncı 1 MPa (10 bar) Maks. besleme sıcaklığı 40°C Maks. emme yüksekliği 1,0 m Boyutlar (U x G x Y) 292 mm x 358 mm x 830 mm Ağırlık 11,0 kg 12,7 kg Motor koruması IPX5

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye değişebilir.

• EPTA_Prosedürü 01/2003 uyarınca ağırlık Semboller Ekipmanı için kullanılabilecek semboller aşağıda göste- rilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun. El kitabını okuyun. Çok özenli ve dikkatli kullanın. ÇİFT YALITIMLI Sadece AB ülkeleri için Ekipmanda tehlikeli bileşenler bulundu- ğundan dolayı eski elektrikli ve elektronik ekipmanlar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir. Elektrikli ve elektronik cihazları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gere- ğince eski elektrikli ve elektronik ekipman- lar ayrı olarak toplanmalı ve çevre koruma mevzuatına uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir. Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir. Jeti kendiniz dahil insanlara, hayvan- lara ve akım çeken elektrikli cihazlara doğrultmayın. İçme suyu şebekesine bağlantı için uygun değildir. AB Dış Mekan Gürültü Direktifi uyarınca garanti edilen ses gücü seviyesi. Avustralya NSW Gürültü Kontrol Mevzuatı uyarınca ses gücü seviyesi Kullanım amacı Bu alet, inatçı kirleri su jeti kullanarak temizlemek için tasarlanmıştır. Bu alet, evde kullanım için tasarlanmıştır. Güç kaynağı Aletin, yalnızca isim levhasında belirtilenle aynı voltajlı güç kaynağına bağlanması gerekir ve yalnızca tek fazlı AC güç kaynağıyla çalıştırılabilir. Çifte yalıtımlıdır ve topraklamasız prizlerle de kullanılabilir.110 TÜRKÇE 220 V ile 250 V arası umumi düşük voltaj dağıtım sistemleri için Elektrikli aletlerin açma-kapama işlemleri voltaj dalga- lanmalarına sebep olur. Ana şebekenin uygun olmadığı koşullarda, bu makinanın çalıştırılması diğer cihazların çalışması üzerinde ters etki yapabilir. Ana şebeke impedansının 0,25 Ohms’a eşit veya ondan daha küçük olması durumunda, ters etkilerin olmayacağı varsayıla- bilir. Bu makinanın bağlı olduğu ana şebeke prizi, yavaş tetikleme özellikleri olan bir sigorta veya koruyucu devre kesici ile korunmalıdır. Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN60335-2-79 standar- dına göre belirlenen): Model HW1200 Ses basınç seviyesi (L

): 72 dB (A) Belirsizlik (K): 3,8 dB (A) Model HW1300 Ses basınç seviyesi (L

): 76 dB (A) Belirsizlik (K): 2,4 dB (A) İşlem sırasında gürültü seviyesi 80 dB (A)’yi geçebilir. UYARI: Kulak koruyucuları takın. Titreşim Titreşim toplam değeri (üç eksenli vektör toplamı) (EN60335-2-79 standardına göre hesaplanan): Model HW1200 Titreşim emisyonu (a

Model HW1300 Titreşim emisyonu (a

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). EC Uygunluk Beyanı Sadece Avrupa ülkeleri için EC uygunluk beyanı bu kullanım kılavuzuna Ek A olarak eklenmiştir.

UYARI: Tüm güvenlik uyarılarını ve tüm tali- matları okuyun. Uyarılara ve talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Çalışma alanı güvenliği

1. Tüm insanları çalışma alanından uzak tutun.

2. Dengesiz desteklerin üzerinden uzanmayın

veya bunların üzerinde durmayın. Daima sağ- lam ve dengeli basın.

3. Basınçlı yıkama makinasının gövdesini

daima düz ve sabit bir yüzeyin üzerine koyun. Püskürtülen suyun akacağı veya birikeceği alanlardan kaçının.

4. Temizleme öncesinde etrafı ve temizlenecek

nesneleri kontrol edin. Basınçlı jetler zehirli kimyasallar da dahil olmak üzere boya veya diğer yüzey kaplamalarını kazıyarak çıkarabilir. Gerekirse önleyici tedbirler alın.

5. Basınçlı yıkama makinasının kablosuna veya

hortumuna takılarak düşmemeye dikkat edin. Çalışma sırasında kablonun ve hortumun yerleşiminin daima farkında olun.

6. Kullanım sırasında basınçlı yıkama makinası-

nın alt kısmından az miktarda su çıkar. Basınçlı yıkama makinasını ıslanmasını istemediğiniz yerlere yerleştirmekten kaçının. Kişisel güvenlik

Jete ve jetin fırlattığı nesnelere karşı korunmak için operatörler güvenlik ayakkabısı, güvenlik eldiveni, vizörlü güvenlik kaskı, kulak tıkacı, vb. uygun giysi giymeli ve koruyucu ekipman takmalıdır.

Basınçlı yıkama makinasını, koruyucu giysi giymiyor- larsa insanlara erişebilecek mesafede kullanmayın.

Yaralanma riskini azaltmak için ürün çocukların yanında kullanılırken yakın nezaret gereklidir.

4. Geri akış engelleyicisi üzerinden akan su,

güvenli olmayan su olarak değerlendirilir. Elektrik güvenliği

1. Basınçlı yıkama makinasını yağmurda asla dış

mekanlarda kullanmayın.

2. Elektrik fişine ve/veya prize asla ıslak ellerle

3. Makinanın elektrik kablosu veya örneğin

güvenlik aygıtları, yüksek basınç hortumları veya tetikli tabanca gibi önemli parçaları hasarlıysa makinayı kullanmayın.

4. Fiş, prize uygun olmalıdır. Fiş üzerinde kesin-

likle hiçbir değişiklik yapmayın. Topraklı aletlerle hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpması riskini azaltacaktır.

5. Yetersiz uzatma kabloları tehlikeli olabilir.

Uzatma kablosu kullanılacaksa dış mekan kullanımına uygun olmalı ve bağlantı kuru ve zeminden yukarıda tutulmalıdır. Bunun, prizi zeminden en az 60 mm yukarıda tutan bir kablo makarası vasıtasıyla sağlanması önerilir.111 TÜRKÇE

6. Uzatma kabloları kullanırken aşağıdaki nokta-

• Sadece dış mekan kullanımı için tasarlan- mış uzatma kablolarını kullanın.

• Sadece ürünün elektrik değerlerine eşit veya yüksek değerlere sahip uzatma kabloları kullanın.

• Hasarlı uzatma kablolarını kullanmayın.

• Kullanmadan önce uzatma kablola- rını kontrol edin ve hasar görmüşse değiştirin.

• Uzatma kablolarını kötüye kullanmayın ve ayırmak için kabloları aniden çekmeyin.

• Kabloları ısı ve keskin kenarlardan uzak tutun.

• Ürünü uzatma kablosundan ayırmadan önce daima uzatma kablosunu prizden çıkarın.

7. Elektrik besleme bağlantısı kalifiye bir elekt-

rikçi tarafından yapılmalı ve IEC 60364-1’e uygun olmalıdır. Bu makineye bağlı elektrik beslemesinin, toprak kaçak akımının 30 ms süreyle 30 mA’i aşması durumunda elektriği kesecek bir kaçak akım rölesi ya da toprak devresini sınayacak bir aygıt içermesi önerilir. Elektrikli aletlerin kullanımı ve bakımı

1. Ürünü kullanmadan önce tüm talimatları

2. Basınçlı yıkama makinasını ve basınç kaçakla-

rını hızlı bir şekilde nasıl durduracağınızı bilin. Kumandaları ayrıntılarıyla tanıyın.

3. Basınçlı jetler, yanlış kullanılmaları durumunda

tehlikeli olabilir. Jet insanlara, akım çeken elektrikli cihazlara veya makinanın kendisine doğrultulmamalıdır.

4. Bu makina, çocuklar da dahil olmak üzere

fiziksel, duyusal veya zihinsel engelli ya da tecrübe ve bilgisi olmayan kişiler tarafından kullanılmak üzere tasarlanmamıştır.

5. Cihazla oynamadıklarından emin olmak için

çocuklar kontrol altında bulundurulmalıdır.

6. Yanıcı ve/veya zehirli sıvıları püskürtmeyin.

Patlamaya, zehirlenmeye veya makinanın hasar görmesine neden olabilir.

7. Giysi veya ayakkabıları temizlemek için jeti

kendinize veya diğer insanlara doğrultmayın.

8. Yüksek basınç hortumları, bağlantı parçaları

ve rakorlar makinanın güvenliği için önemlidir. Yalnızca üretici tarafından önerilen hortumları, bağlantı parçalarını ve rakorları kullanın.

9. Aksesuarları değiştirirken talimatları izleyin.

10. Makinenin tutamaklarını kuru, temiz ve yağ

veya gresten temiz tutun.

11. Dikkatli olun - ne yaptığınıza dikkat edin.

12. Yorgunken veya alkol ya da ilaçların etkisi

altındayken ürünü kullanmayın.

13. Basınçlı yıkama makinasını susuz bir daki-

kadan daha uzun çalıştırmayın. Motora hasar vererek arızayla sonuçlanabilir.

14. Basınçlı yıkama makinasını gözetimsiz bırakır-

ken daima elektriği ve su şebekesini kapatın.

15. Geri tepmeye karşı uyanık olun. Basınçlı jet

nozuldan püskürtülürken tetikli tabanca geri teper. Kazara yaralanmaları engellemek için tetikli tabancayı sıkıca tutun.

16. Kullanmadan önce hasarlı veya eskimiş parça

olup olmadığını kontrol edin. Ayrıca hortumun düzgün bir şekilde bağlandığından ve çalışma sırasında kaçak olmadığından emin olun. Makinanın fonksiyonel kusurlarla çalıştırılması kazaya neden olabilir.

17. Bu makina, birlikte verilen veya üretici tara-

fından önerilen temizlik maddesi ile kullanım için tasarlanmıştır. Diğer temizlik maddelerinin veya kimyasalların kullanılması makinanın güvenliğini olumsuz yönde etkileyebilir.

18. Basınçlı yıkama makinasının gövdesini taşı-

mak için kabloyu ve/veya hortumu çekmeyin. Bu işlem kabloya, hortuma ve bağlantı parçala- rına hasar verir ve kısa devreye veya fonksiyo- nel kusurlara neden olur.

19. Hortumun üzerine ağır nesneler koymayın

veya araçların üzerinden geçmesine izin vermeyin.

20. Hortumu ayırmadan önce tetikli tabancadaki

artık basıncı mutlaka boşaltın.

21. Hortumu su şebekesine bağlarken yerel su

idaresinin veya firmasının talimatlarına uyun.

22. Basınçlı yıkama makinalarının kullanımı sıra-

sında aerosoller oluşabilir. Aerosollerin solun- ması sağlığa zararlı olabilir.

23. Uygulamaya bağlı olarak, basınçlı temizlik için

sulu aerosollerin emisyonunu önemli ölçüde düşürecek korumalı nozullar kullanılabilir. Bununla birlikte bazı uygulamalar bu tür aygıt- ların kullanımına izin vermez. Aerosollere karşı koruma için korumalı nozullar uygulanabilir değilse temizleme ortamına bağlı olarak FFP 2 sınıfı veya eşdeğeri bir solunum maskesi gerekebilir. Servis

1. Kılavuzda belirtilen bakım talimatlarını izleyin.

2. Makina güvenliğini sağlamak için sadece üre-

ticinin orijinal yedek parçalarını veya üretici onaylı yedek parçaları kullanın.

3. Basınçlı yıkama makinanızı, sadece orijinal

yedek parçaları kullanarak kalifiye onarım personeline tamir ettirin. Bu, basınçlı yıkama makinasının güvenliğinin korunmasını sağlar.

4. Basınçlı yıkama makinasının bozulması veya

arızalanması durumunda derhal makinayı kapatın ve elektrik fişini çekin. Yerel bayi veya servise başvurun. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir.112 TÜRKÇE

DİKKAT: Alet üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. Güç düğmesi ÖNEMLİ NOT: Güç düğmesini zorlayarak çevir- meyin. Düğmenin arızalanmasına neden olabilir. HW1200 için ► Şek.1: 1. Kapalı konum 2. Açık konum Basınçlı yıkama makinasını açmak için güç düğmesini saat yönünde çevirin. HW1300 için Basınç seviyesine bağlı olarak güç düğmesini saat yönünde veya saatin aksi yönünde çevirin. Güç düğ- mesini yüksek basınç modu için saat yönünde, düşük basınç modu için saatin aksi yönünde çevirin. ► Şek.2: 1. Düşük basınç modu 2. Kapalı konum

3. Yüksek basınç modu

Nozul fonksiyonları NOT: Standart nozullar ülkeye göre değişir. Diğer nozullar için İSTEĞE BAĞLI AKSESUARLAR kısmına da bakın. Vario-Power püskürtme borusu ► Şek.3 Jet basıncı nozul döndürülerek ayarlanabilir. DİKKAT: Jet basıncını ayarlarken nozulu tetikli tabancaya doğru çekerken döndürmeyin. Nozul tetikli tabancadan çıkabilir ve yaralanmaya neden olabilir. Kir giderici ► Şek.4 Spiral jet püskürtülür. İnatçı kirleri temizlemek için uygundur. ÖNEMLİ NOT: Kir gidericiyi camlar veya araç kaportaları gibi kırılgan yüzeyleri temizlemek için kullanmayın. Köpük nozulu ► Şek.5 Deterjan, köpük şeklinde püskürtülebilir. Tetik işlemleri Su jeti püskürtmek için tetiği çekin. Tetik basılı olduğu sürece jet devam eder. Tetikli tabancayı güvenli kullanmak için tetik kilitlenebilir. Tetiği kilitlemek için durdurucuyu çekip çıkararak kabza üzerindeki kanala geçirin. ► Şek.6: 1. Tetik 2. Durdurucu 3. Kanal ÖNEMLİ NOT: Basınç anahtarında mekanik hatayı engellemek için tetik işlemleri arasında her zaman iki saniye aralık bırakın. Güvenlik vanası Bu cihaz, aşırı fazla basıncı engellemek için bir güvenlik vanası ile donatılmıştır. Tetik bırakıldığında vana açılır ve pompa girişi aracılığıyla su devridaim eder. DİKKAT: Güvenlik vanası ayarını kurcalama- yın veya ayarlamayın. Hortum makarası Sadece HW1300 için Hortumu sağmak için ilk önce hortumun ucunu man- daldan kurtarın. Kolu açın ve saat yönünde çevirin. Basınçlı yıkama makinasını kullanırken hortumu daima sonuna kadar sağın. ► Şek.7: 1. Hortum makarası 2. Kol 3. Hortumun ucu Hortumu depolarken kolu saatin aksi yönünde çevirin ve hortumun ucunu sabitleyin. ► Şek.8: 1. Mandal 2. Kol Tank/su deposundan su sağlanması İsteğe bağlı aksesuar Emme hortum seti Musluk yerine tank veya su deposundan su sağlayabilirsiniz. Su hortumu rakorunu emme hortum seti (isteğe bağlı aksesuar) ile değiştirin. Emme hortum setini bağlarken filtre mahfazasını hortumdan ayırarak basınçlı yıkama makinasının üzerindeki girişe takın. Daha sonra hor- tumu filtre mahfazasına bağlayın. ► Şek.9: 1. Tank/su deposu 2. Emme hortum seti

3. Su hortumu rakoru 4. Hortum 5. Filtre

mahfazası 6. Basınçlı yıkama makinası üzerindeki giriş ÖNEMLİ NOT: Daima Makita’nın emme hortum setini kullanın. ÖNEMLİ NOT: Basınçlı yıkama makinası üze- rindeki giriş ile su yüzeyi arasındaki yüksekliği daima en fazla 1,0 m (3,28 ft) olacak şekilde tutun. Aksi takdirde basınçlı yıkama makinası suyu pom- paya çekemeyecektir. Suyu hortuma almak için nozulu tetikli tabancadan çıkarın ve tetik basılıyken basınçlı yıkama makinasını açın. Su tetikli tabancadan sabit bir şekilde püskürtülmeye başladı- ğında tetiği bırakın ve amacınıza uygun nozulu takın. ► Şek.10: 1. Tetikli tabanca NOT: Su püskürtülmezken emme hortum setini ayırın ve suya sokun. Daha sonra basınçlı yıkama makina- sına tekrar takın. ► Şek.11: 1. Emme hortum seti Süzgeç takımı Musluk yerine tank veya su deposundan su sağlayabilirsiniz. Hortum takımını ve süzgeç takımını su hortumu rako- runa bağlayın. ► Şek.12: 1. Tank/su deposu 2. Süzgeç takımı

3. Hortum takımı 4. Su hortumu rakoru113 TÜRKÇE

DİKKAT: Manşonu filtre mahfazasına takarken elinizin hortum kelepçesi ile incinmemesine dik- kat edin. ÖNEMLİ NOT: Her zaman Makita hortum takı- mını ve süzgeç takımını kullanın. ÖNEMLİ NOT: Basınçlı yıkama makinasının girişi ile su yüzeyi arasındaki yüksekliği daima en fazla 1,0 m (3,28 ft) olacak şekilde tutun. Aksi takdirde basınçlı yıkama makinası suyu pompaya çekemeyecektir. Suyu hortuma almak için nozulu tetikli tabancadan çıkarın ve tetik basılıyken basınçlı yıkama makinasını açın. Su tetikli tabancadan sabit bir şekilde püskürtül- meye başladığında tetiği bırakın ve amacınıza uygun nozulu takın. ► Şek.13: 1. Tetikli tabanca NOT: Su püskürtülmüyorken hortum takımını ve süzgeç takımını ayırın ve suya sokun. Daha sonra basınçlı yıkama makinasına tekrar takın. ► Şek.14: 1. Hortum takımını ve süzgeç takımı NOT: Su emişi çalışmıyorsa, uzun zaman alıyorsa veya su basıncı yeterli değilse şunları kontrol edin:

• Hortum takımı, süzgeç takımı ve su hortumu rakoru gevşemiş mi.

• Hortum takımının bağlantı manşonları su hor- tumu rakoruna ve süzgeç takımının filtre mahfa- zasına sıkıca takılmış mı. Gevşek iseler sıkın. Hortum takımı ► Şek.15: 1. Bağlantı manşonu Süzgeç takımı ► Şek.16: 1. Hortum kelepçesi 2. Filtre mahfazası Su hortumu rakoru ► Şek.17: 1. Su hortumu rakoru MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yapma- dan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. Taşıma kolunun monte edilmesi Sadece HW1200 için

1. Kolun ön ve arka yarılarını, basınçlı yıkama maki-

nasının gövdesi üzerindeki vida delikleriyle hizalayarak birleştirin. ► Şek.18: 1. Kolun ön yarısı 2. Kolun arka yarısı

3. Basınçlı yıkama makinası gövdesi

2. Taşıma kolunu vidalarla (7 adet) sabitleyin.

► Şek.19 Yüksek basınç hortumunun bağlanması Sadece HW1200 için Yüksek basınç hortumunu (tabanca işareti olan) çıkışa bağlayın. Yüksek basınç hortumunun üzerindeki somunu saat yönünde çevirerek çıkışın vida dişine vidalayın. ► Şek.20: 1. Çıkış 2. Somun DİKKAT: Yüksek basınç hortumunun sağlam bir şekilde bağlandığından emin olun. Gevşek bağlantı yüksek basınç hortumunu fırlatarak yaralan- maya neden olabilir. Tetikli tabancanın takılması Yüksek basınç hortumunu tetikli tabanca üzerindeki girişe bağlayın. Yüksek basınç hortumunun üzerindeki somunu saat yönünde çevirerek giriş üzerindeki vida dişine vidalayın. ► Şek.21: 1. Giriş 2. Somun DİKKAT: Yüksek basınç hortumunun sağlam bir şekilde bağlandığından emin olun. Gevşek bağlantı yüksek basınç hortumunu fırlatarak yaralan- maya neden olabilir. Musluğa bağlama DİKKAT: Daima çapı ø13 mm veya daha büyük olan basınca dayanıklı bir su hortumu kullanın ve uygun bağlantı parçaları ile musluğa bağlayın. Aksi takdirde su hortumu ve/veya bağlantı parçası koparak yaralanmaya neden olabilir. DİKKAT: Su şebekesine bağlamak için mut- laka ürünle birlikte gelen yeni hortum setini kulla- nın. Tekrar eski hortum setini kullanmayın. ÖNEMLİ NOT: Mümkün olduğu kadar kısa bir basınca dayanıklı su hortumu kullanın. Emme suyu miktarı pompanın maks. besleme hacminden yüksek olmalıdır. ÖNEMLİ NOT: İçme suyu şebekesine bağlaya- caksanız bölgenizdeki mevzuatı karşılayan bir geri akış engelleme vanası kullanın. Basınca dayanıklı bir su hortumu hazırlayın. Aşağıda anlatıldığı gibi bağlantı manşonunu bir uca takın ve diğer ucu musluğa bağlayın.

1. Bağlantı manşonu üzerindeki somunu çıkarın ve

basınca dayanıklı su hortumunu somundan geçirin. Hortumun ucunu bağlantı manşonuna sokun ve daha sonra somunu sıkın. ► Şek.22: 1. Basınca dayanıklı su hortumu

2. Bağlantı manşonu somunu 3. Bağlantı

manşonu NOT: Basınca dayanıklı su hortumunu musluğa bir bağlantı manşonu ile bağlayacaksanız manşonu hortumun her iki ucuna takın.114 TÜRKÇE

2. Basınca dayanıklı su hortumunu musluğa bağla-

yın. Hortumun ucunu musluğa sabitlemek için hortum kelepçesi veya musluk rakoru gibi uygun bir bağlantı parçası kullanın. ► Şek.23: 1. Hortum kelepçesi 2. Musluk rakoru

3. Basınca dayanıklı su hortumu

NOT: Bağlantı parçası, bağlayacağınız musluğun şeklinde bağlıdır. Piyasadan alınan uygun bir bağlantı parçası hazırlayın.

3. Su hortumu rakorunu (musluk işareti olan) girişe

takın ve daha sonra bağlantı manşonunu geçirin. ► Şek.24: 1. Bağlantı manşonu 2. Su hortumu rakoru

3. Basınçlı yıkama makinası üzerindeki

giriş Nozulun takılması/çıkarılması DİKKAT: Nozulu takarken/çıkarırken tetiği daima kilitleyin. Nozulun ucunu tetikli tabanca üzerindeki yuvaya sokun ve şekilde gösterildiği gibi ok yönünde çevirin. Ayırmak için nozulu, tetikli tabancaya doğru bastırarak ters yönde çevirin. ► Şek.25: 1. Tetikli tabanca 2. Yuva 3. Nozulun ucu Bazı opsiyonel nozullar, tetikli tabancaya bağlamak için bağlantı rakoru (isteğe bağlı aksesuar) gerektirirler. Bağlantı rakorunu tetikli tabancaya, nozulla aynı şekilde takın. ► Şek.26: 1. Nozul 2. Bağlantı rakoru 3. Tetikli tabanca NOT: Diğer modelle, HW112 veya HW121 verilen nozulları kullanırken bağlantı rakoru gerekir. Köpük nozulunun takılması DİKKAT: Nozulu takarken/çıkarırken tetiği daima kilitleyin. Köpük nozulunu kullanmadan önce bir deterjan hazırlayın.

1. Nozulu saatin aksi yönüne döndürerek kaptan

çıkarın. Nozulu tetikli tabancaya takın. ► Şek.27: 1. Nozul 2. Tetikli tabanca

2. Deterjanı kaba boşaltın ve kabı nozula takın.

► Şek.28: 1. Kap ÖNEMLİ NOT: Daima nötr deterjan kullanın. Asitli veya alkali deterjan kaba veya nozula zarar verebilir. KULLANIM UYARI: Su jetine dokunmayın veya kendinize ya da başkalarına doğru doğrultmayın. Su jeti tehli- kelidir ve size veya başkalarına zarar verebilir. UYARI: Su jetini kullanırken asla temizlediği- niz nesneyi tutmayın veya ellerinizi ve ayaklarınızı su jetinin yanına koymayın. DİKKAT: Su jetinin geri sekmesine ve fırlayan nesnelere karşı dikkatli olun. Nozulu nesneye 30 cm’den daha fazla yaklaştırmayın. DİKKAT: Basınçlı yıkama makinasını susuz 1 dakikadan daha uzun çalıştırmayın. DİKKAT: Basınçlı yıkama makinasını uzun süre çalıştırmayın. Aşırı ısınmaya veya yangına neden olabilir. Ayrıca uzun süreli kullanım titreşim hastalığına neden olabilir. DİKKAT: Rüzgarın yönüne dikkat edin. Deterjan gözünüze veya ağzınıza kaçarsa derhal temiz su ile yıkayın ve gerekirse doktora başvurun. ÖNEMLİ NOT: Basınçlı yıkama makinasını 1 saatten daha uzun kullanmaktan kaçının. 1 saat kullandıktan sonra aynı süreyle mola verin.

1. Yüksek basınç hortumunun ucunu tetikli taban-

caya bağlayın. HW1200 için diğer ucu basınçlı yıkama makinasına bağlayın. HW1300 için hortumu sonuna kadar sağın.

2. Basınçlı yıkama makinasını musluğa bağlayın ve

daha sonra musluğu açın. ► Şek.29 ÖNEMLİ NOT: Basınçlı yıkama makinasının mekanizmasını korumak için 40°C’den daha sıcak su kullanmayın.

3. Basınçlı yıkama makinasını elektrik şebekesine

bağlayın ve makinayı açın. ► Şek.30: 1. Güç düğmesi

4. Su jeti püskürtmek için durdurucuyu açın ve tetiğe

basın. Tetik basılı olduğu sürece jet devam eder. ► Şek.31: 1. Durdurucu DİKKAT: Tetikli tabancayı sıkıca tutun. Tetiğe bastığınızda tetikli tabanca geri teper. DİKKAT: Temizlerken tetikli tabancayı daima kabzasından ve namlusundan tutun. Motor çalışır- ken taşıma kolu ve güç düğmesi dışında basınçlı yıkama makinasının gövdesinin hiçbir kısmına dokunmayın. ÖNEMLİ NOT: Kullanım sırasında tetikli taban- cayı kuvvetli bir biçimde çekmemeye dikkat edin. Basınçlı yıkama makinasının devrilmesine neden olabilir.115 TÜRKÇE Kullanım sonunda DİKKAT: Kullanım sonunda bu kılavuzda anlatılan işlemleri daima uygulayın. Tetikli tabanca veya basınçlı yıkama makinasındaki artık basınç yaralanmaya veya içerideki pompanın hasar görme- sine neden olabilir.

1. Kullanım sonunda güç düğmesini açık konumda

2. Musluğu kapatın ve su hortumunu basınçlı yıkama

makinasından ayırın. ► Şek.32

3. Basınçlı yıkama makinasında kalan su boşalana

dek tetiğe basın. Motoru 1 dakikadan daha uzun çalıştırmayın. ► Şek.33

4. Basınçlı yıkama makinasını kapatın ve fişini priz-

den çekin. ► Şek.34: 1. Güç düğmesi

Yüksek basınç hortumunu tetikli tabancadan ayırın. ► Şek.35: 1. Tetikli tabanca 2. Yüksek basınç hortumu Sadece HW1200 için Yüksek basınç hortumunu, basınçlı yıkama makinasın- dan ayırın. ► Şek.36: 1. Yüksek basınç hortumu Sadece HW1300 için

1. Hortumu sarın ve hortumun ucunu sabitleyin.

► Şek.37: 1. Mandal 2. Kol

2. Kolu şekilde gösterildiği gibi ok yönünde çekerek

kolu katlayıp makara koluna yerleştirin. ► Şek.38: 1. Kol 2. Makara kolu ÖNEMLİ NOT: Yüksek basınç hortumunun zarar görmesini engellemek için depolamadan önce hortumda kalan suyu boşaltın. BAKIM ve SAKLAMA DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Nozulun temizlenmesi Nozuldan kiri gidermek veya tıkanıklığı açmak için temizleme iğnesini kullanın. ► Şek.39: 1. Temizleme iğnesi ÖNEMLİ NOT: Kir veya pisliği zorla gidermeyin. Yaralanmaya veya sapmış jet açıları ya da düşük performansa yol açacak şekilde püskürtme deliğinin hasar görmesine neden olabilir. Filtrenin temizlenmesi Su hortumu rakorunu çıkarın ve filtrenin içindeki kir ve pisliği temizleyin. ► Şek.40: 1. Su hortumu rakoru 2. Filtre 3. Conta Emme hortum setini (isteğe bağlı aksesuar) kullanır- ken filtreyi filtre mahfazasından çıkararak kir ve pisliği temizleyin. ► Şek.41: 1. Filtre 2. Filtre mahfazası NOT: En uygun performansı korumak için filtreyi düzenli olarak temizleyin. Depolama Hortumu ve kabloyu sarın. Tetikli tabanca ve nozulları ceplere yerleştirin. HW1200 ► Şek.42 HW1300 ► Şek.43 DİKKAT: Daima sıcaklığın donma noktasının altına düşmediği kapalı bir mekanda depolayın. Basınçlı yıkama makinası donar ve arızalanırsa onarım için yerel servisinize başvurun. DİKKAT: Basınçlı yıkama makinasını taşırken daima taşıma kolunu kullanın. Hortum veya kab- lodan çekerek taşımayın. Hortum veya kablo hasar görebilir. DİKKAT: Basınçlı yıkama makinasını hortum ve/veya kablo sarılı değilken taşımayın. Sağılmış hortum veya kablo hasar görebilir veya başka nes- nelere dolanarak yaralanma veya kopmaya neden olabilir. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayar- lamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.116 TÜRKÇE

Onarım için servise gitmeden önce kontrolleri yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız aleti demonte etmeyin. Bunun yerine, Makita Yetkili Servis Merkezlerine başvurun ve daima orijinal Makita yedek parça- ları kullanın. Anormal durum Olası nedeni (arıza) Çözümü Yıkama makinası çalışmıyor. Elektrik yok Fişi elektrik prizine takın. Ayrıca şebekede elektrik olup olmadığını kontrol edin. Düğme açık konumda değil. Düğmeyi açık konuma alın. Pompada artık basınç Tetiğe basın. Hasarlı kablo veya elektrik devresi Onarım için yetkili servise başvurun. Su jeti yok / zayıf su jeti Su beslemesi yok Musluğun açık olduğundan emin olun. Emme hortum seti kullanılıyorsa hortuma su çekin. Zayıf su beslemesi Musluğu açın. Kötü su hortumu bağlantısı Su hortumu ile musluk ve basınçlı yıkama makinası üzerindeki giriş arasındaki bağlantıyı kontrol edin. Tıkalı hortum, filtre veya nozul Hortum, filtre veya nozulun tıkanıklığını giderin. Hava su akışını engelliyor. Düğmeyi kapalı konuma alın ve tetiğe basarak tekrar açık konuma alın. Hasarlı veya aşınmış nozul Nozulu değiştirin. Pompa veya vana arızası Onarım için yetkili servise başvurun. İstikrarsız su jeti. Tıkalı nozul Temizleme iğnesini kullanarak nozulun püskürtme deliğini açın. Zayıf su emmesi Musluktan başlayarak su hortumunu kaçak veya tıkanıklıklara karşı kontrol edin. Musluğu açın. Su çok sıcak. Daha soğuk su sağlayın. Vana arızası Onarım için yetkili servise başvurun. Anormal ses. Su çok sıcak. Daha soğuk su sağlayın. Pompada hava sıkışması. Onarım için yetkili servise başvurun. Su/yağ kaçağı. Kötü bağlantı Yüksek basınç hortumu ile tetikli tabanca ve basınçlı yıkama makinası arasındaki bağlantıyı kontrol edin. Aşınmış contalar Onarım için yetkili servise başvurun. Motor sesi duyulmasına rağmen pompa çalışmıyor. Uygun olmayan uzatma kablosu. Sadece ürünün elektrik değerlerine uygun uzatma kablosu kullanın.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar- sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun. NOT: Listedeki parçaların bazıları alet paketi içeri- sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir. Püskürtme borusu ► Şek.44 Nozulun ön ucu döndürülerek jet genişliği 0° ile 25° arasında ayarlanabilir. DİKKAT: Jet genişliğini ayarlarken nozulu tetikli tabancaya doğru çekerken döndürmeyin. Nozul tetikli tabancadan çıkabilir ve yaralanmaya neden olabilir. Yıkama fırçası (uzun) ► Şek.45 Fırça ile donatılmış bir nozul. Kiri fırça ile fırçalayarak gidermek için kullanışlıdır. Emme hortum seti ► Şek.46 Bir tank veya su deposundan su sağlamak için su hortu- munu bu setle değiştirin.117 TÜRKÇE Hortum takımı ► Şek.47 Ürüne bir musluk veya ürüne süzgeç takımını bağlamak için bir hortum takımı. Süzgeç takımı ► Şek.48 Bir tank veya su deposundan su beslemek için süzgeç takımı. Ürüne bağlamak için hortum takımını kullanın. Döner yıkama fırçası ► Şek.49 Jeti püskürtürken içindeki üç fırça yavaşça döner. Dış duvar, araç kaportası, banyo küveti, vb. üzerindeki hafif kirleri temizlemek için uygundur. Boru uzatması ► Şek.50 Tetikli tabancanın uzunluğunu artırmak için borular. Kullanılacak boruların adedini değiştirerek üç farklı uzunluk elde edilebilir. Gövde altı püskürtme borusu ► Şek.51 Köşeli nozula sahip ekstra uzun püskürtme borusu. Aracın gövde altını ve yağmur oluğu gibi erişmesi zor yerleri temizlemek için idealdir. DİKKAT: Gövde altı püskürtme borusunu boru uzatması ile kullanmayın. Sıçrama siperi ► Şek.52 Kir giderici ile köşeleri temizlerken geri sıçramaları azaltır. Döner mafsal ► Şek.53 Yüksek basınç hortumunun burkulmasını engeller. Bağlantı rakoru ► Şek.54 Başka bir modele ait nozulu bağlamak için rakor. NOT: Diğer modelle, HW112 veya HW121 verilen nozulları kullanırken bağlantı rakoru gerekir. Boru temizleme hortumu (10 m/15 m) ► Şek.55 Sıhhi tesisat ve iniş borularını temizlemek ve açmak için. DİKKAT: Boru temizleme hortumunu kullanır- ken su jetine dikkat edin. Oldukça yoğun su jeti geriye doğru püskürtülür. Su jetini yalnızca nozul, temizlenecek boruya en az kırmızı işarete kadar sokulduğunda açın. Yüksek basınç uzatma hortumu (5 m/8 m/10 m) ► Şek.56 Basınçlı yıkama makinası gövdesini tetikli tabancaya bağlamak için uzatma hortumu. Değişken Güçlü Püskürtme Nozulu ve Uzatma Borusu ► Şek.57: 1. Değişken güçlü püskürtme nozulu

Jet basıncı nozul döndürülerek ayarlanabilir. UYARI: Uzatma borusuna sadece değişken güçlü püskürtme nozulunu takın. Orijinal uzatma borusuna diğer isteğe bağlı uzatma borularını takmayın. Üretici tarafından önerilenin dışında başka ek parçaların kullanılması hasar veya yaralanma riskine neden olabilir. DİKKAT: Jet basıncını ayarlarken nozulu tetikli tabancaya doğru çekerken döndürmeyin. Nozul tetikli tabancadan çıkabilir ve yaralanmaya neden olabilir.118119Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-1 1-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885542G990 EN, FR, DE, IT, NL, ES, PT, DA, EL, TR
