GEBRUIKSAANWIJZING H 41SA HITACHI

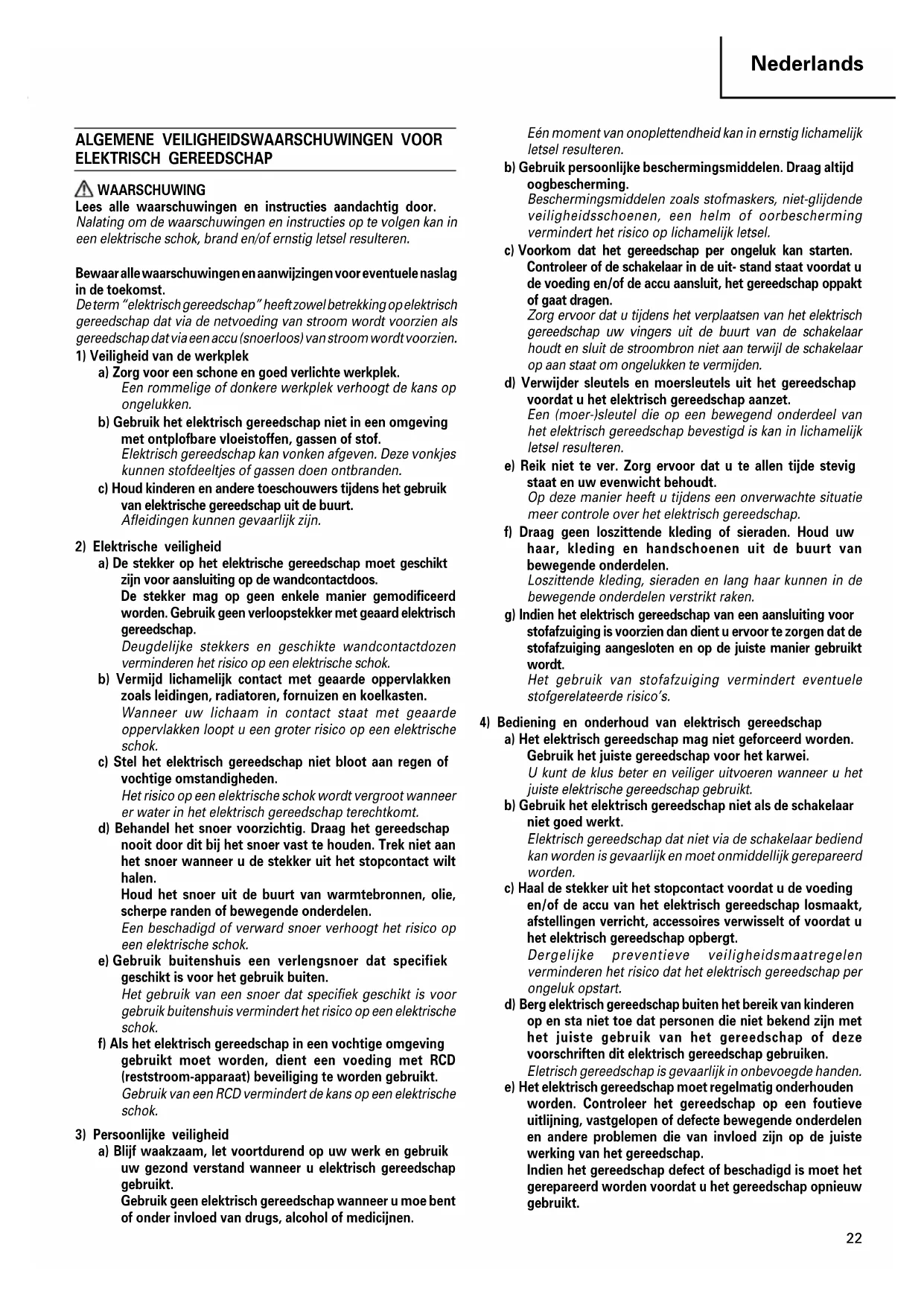

ELEKTRISCH GEREEDSCHAP WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. 05Ned_H41SA_WE_6L 08/12/10, 09:282223 Nederlands Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

Blootstelling aan lawaai kan tot gehoorverlies leiden.

2. Gebruik de extra handgrepen die met het gereedschap

zijn meegeleverd. Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.

3. Het booreinde gedurende of direct na het uitzetten

NIET aanraken. Het booreinde wordt tijdens het boren uiterst heet, en zou ernstige brandwonden kunnen veroorzaken.

4. Draag oordoppen tijdens werkzaamheden om uw

gehoor te beschermen.

5. Voordat U in een muur. plafond of vloer iets

uitbreekt, dient gekontroleerd te worden of er electrische kabels of leidingen onder liggen. TECHNISCHE GEGEVENS Voltage (verschillend van gebied tot gebied)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) Input 810W* Aantal slagen belast 3000 min

Gewicht (zonder snoer en zijgreep) 4,8 kg

• Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden. STANDAARD TOEBEHOREN (1) Omhulsel ................................................................... 1 (2) Puntboor .................................................................... 1 (3) Zijgreep ...................................................................... 1 De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. EXTRA TOEBEHOREN (los verkrijgbaar) 䡬 Breken 䡬 Asfaltsnijden 䡬 Oppervlakte bewerking 䡬 Aanstampen (1) Puntboor Totale lengte: 280, 450 mm (1) Snijder (1) Borstelhulpstuk (2) Schacht (1) Heiblok (2) Schacht 05Ned_H41SA_WE_6L 08/12/10, 09:282324 Nederlands 䡬 Ankerwerk (voor zelf-borende ankers) 䡬 Spuitje (voor verwijderen van gruis) 䡬 Schepwerk 䡬 Cilinderhuis-afdekking (voor warmte-isolatie van het cilinderhuis) 䡬 Hamervet A 500 gr. (in een blik) 70 gr. (in een tube) 30 gr. (in een tube) De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGEN Breken van beton, afschilferen van beton, maken van groeven, pijpsnijden, en heien van palen. Voorbeelden van toepassingen: Het installeren van pijpen en bedrading van sanitaire faciliteiten, machine-installatie, watertoevoer en afvoerwerk, binnenwerk, havenfaciliteiten, en ander bouwkundig werk.

Kontroleren of de netspanning overeenkomt met de opgave op het naamplaatje.

Kontroleren of de netschakelaar op „UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op „AAN” staat, begint het gereedschap onmiddellijk de draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Inzetten van de boor

OPMERKING: Voor gereedschap zoals de puntboor en de snijder dienen uitsluitend originele Hitachi-onderdelen gebruikt te worden. (1) Gebruik de bijgeleverde olie om het toestel door te smeren en schoon te maken. (2) Druk op de druktoests en trek de gereedschaphouder licht in de richting van de pijl

, zoals aangegeven in Afb. 1, om de rand van de gereedschaphouder om de druktoets te haken, zodat deze de druktoets aangrijpt. (3) Laat druktoets los en trek de gereedschaphouder verder in de richting van de pijl

OPMERKING: De eerste keer wanneer u aan de gereedschaphouder trekt, haalt u uw vinger van de druktoets. Als u de druktoets ingedrukt houdt, zal de rand van de gereedschaphouder uw vinger raken, zodat de gereedschaphouder niet omhoog kan komen. (4) Steek de boorschacht geheel in de zeshoekige opening in de voorkap. (5) Druk de gereedschaphouder terug om het gereedschap vast te zetten. OPMERKING: Verwijder de boor door deze handeling in omgekeerde volgorde uit te voeren.

ALS DE DRUKTOETS NIET SOEPEL WERKT

Als de druktoets niet soepel werkt, probeert u dan of vuil uit het inwendige kunt verwijderen met een stuk draad e.d., via de uitlaatopening. Smeer dan het mechanisme met wat smeerolie en druk de druktoests enkele malen malen achtereen in, tot de toets soepel beweegt. GEBRUIK VAN DE HAKHAMER (Fig. 3)

1. Plaats e punt van de boor in het te bewerken stuk,

en schakel het apparaat „AAN”.

2. Door gebruik te maken van het gewicht van het

apparaat, en dit stevig vast te houden met beide handen, kan effectieve bediening verkregen worden. Zet niet teveel druk op het apparaat; teveel druk vermindert efficientie.

DRILLEN EN INDRIJVEN VAN ZELFBORENDE

ANKERS Bij gebruik van zelfborende ankers (Fig. 4) kunnen deze ingedreven worden. Gebruik in dat geval de losverkrijgbare hulpstukken zoals de ankeradaptor.

1. Sluit de draaihendel aan op de ankeradaptor en

beweeg de hendel heen en weer (Fig. 5). In dit geval is de plug niet bevestigd aan het anker.

2. Wanneer de vooraf bepaalde diepte bereikt is dient

het anker teruggetrokken te worden (Fig. 6). (3) Drijfsleutel (2) Draaihendel Ankermaat (voor impact) Nr. 30 W3/8 Nr. 40 W1/2 Nr. 50 W5/8 (1) Ankeradaptor (voor impact) (1) Schep Cilinderhuis-afdekking (rubber) 05Ned_H41SA_WE_6L 08/12/10, 09:282425 Nederlands

3. Gebruik de spuit om restanten te verwijderen.

4. Sluit de plug aan op de top van het anker, en

gebruik de electrische hamer om het anker weer in te drijven.

5. Gebruik de drijfsleutel om het anker te scheiden,

nadat het anker herplaatst is (Fig. 7).

6. Met een normale hamer of knijptang kan het re

sterende gedeelte van het anker verwijderd worden (Fig. 8). VOORZICHTIG: Het resterende gedeelte van het anker vliegt weg, dus let erop dat dat geen gevaar oplevert.

VERVANGEN VAN DE OLIE

De constructie van dit apparaat is luchtdicht, zodat olie niet kan uitlekken, en het apparaat beschermd is tegen stof. Dit apparaat kan voor een langere tijd zonder extra olie of smering worden gebruikt. Ververs echter de olie voor een langere levensduur van het apparaat. Vervang de olie zoals hieronder is beschreven.

1. Periodieke vervanging van de olie

U moet het vet bekijken wanneer u de koolborstel vervangt. (Zie onderdeel 4 in het gedeelte ONDERHOUD EN INSPECTIE.) Vervangingsolie is verkrijgbaar bij de officiele Hitachi Service Agent. In het geval dat u de smeerolie zelf moet vervangen, gaat u als volgt te werk.

2. Verwisselen van de olie

VOORZICHTIG: Zet het apparaat uit, en verwijder de stekker uit het stopkontakt voordat met het vervangen van de olie begonnen wordt. (1) Verwijder de bedekking en veeg de aanwezige oude smeerolie weg (Fig. 9). (2) Voeg 30 gram (de standaardhoeveelheld voor bedekking van de verbindingsstang) Hitachi Electric Hammer Grease A toe. (3) Herplaats de bedekking op de juiste manier nadat de olie vervangen is. OPMERKING: De Hitachi Electric Hammer Grease A is van het lage viscositeitstype. Wanneer de tube opgebruikt is, kan een nieuwe tube bij de Hitachi Service Agent verkregen worden.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Daar door een stompe boor het prestatievermogen vermindert, en de motor beschadigd kan worden, dient deze geslepen of vervangen te worden wanneer slijtage wordt vastgesteld.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gekontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 10)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. De motor kan beschadigd worden wanneer de koolborstels versleten zijn. De motor stop automatisch wanneer deze voorzien is van auto-stop koolborstels. In dit geval dienen beide koolborstels vervangen te worden door nieuwe borstels van hetzelf de nummer, zoals de afbeelding laat zien. Bovendien moeten de koolborstels zich in de borstelhouders vrij kunnen bewegen.

5. Het wisselen van de koolborstel

Draai de schroeven los en verwijder de eindbedekking. Verwijder de borstelkap en de koolborstels. Zet de dop goed vast nadat nieuwe borstels zijn ingebracht, en herplaats de eindbedekking.

6. Lijst vervangingsonderdelen

LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING Op grond van het voortdurende research-en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreffende trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745. Typische gewogen effektieve versnellingswaarde: 11,5 m/s
