GEBRUIKSAANWIJZING GDK 5386 BS GRUNDIG

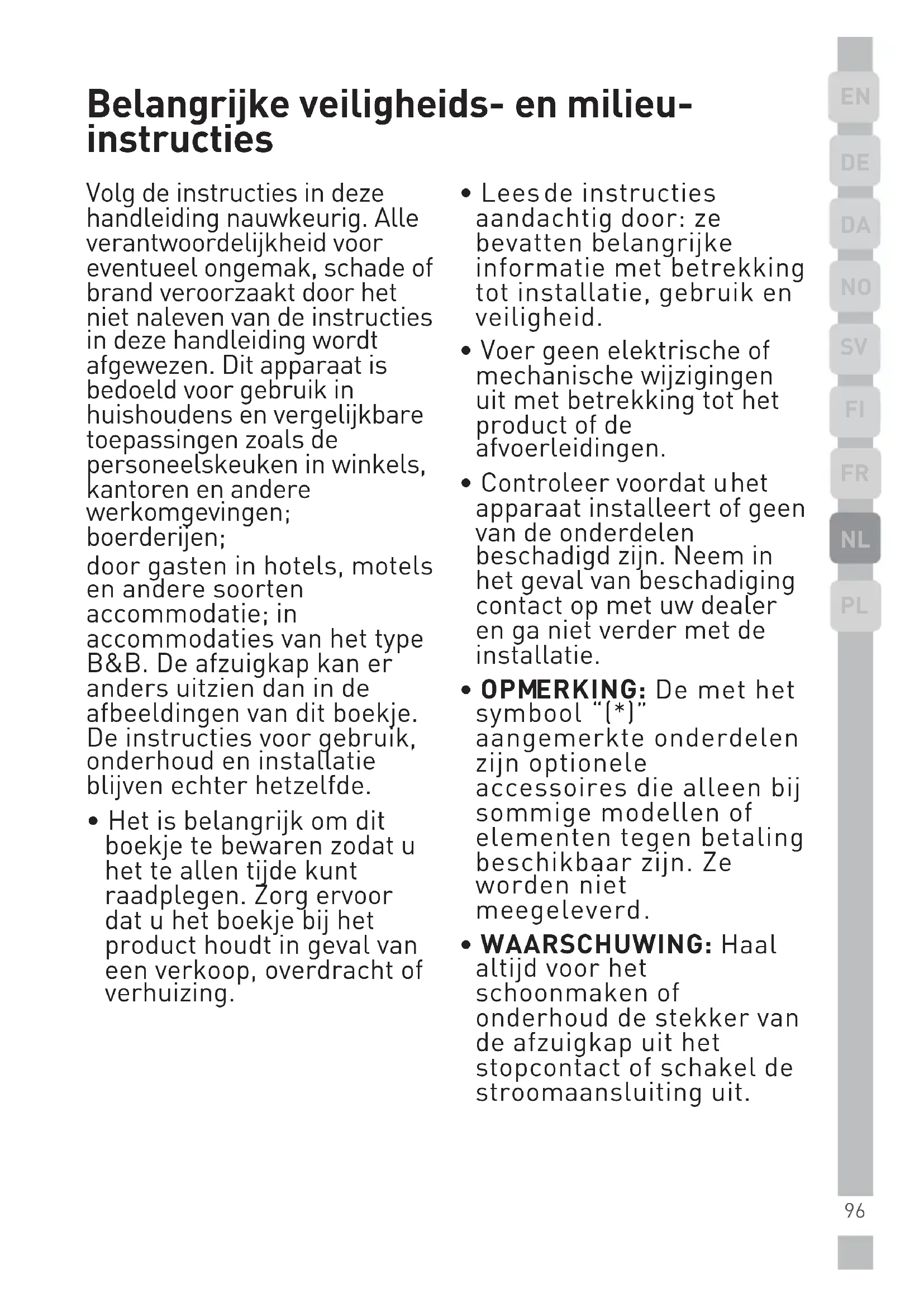

Belangrijke veiligheids- en milieu-instructions

Volg de instructies in deze handleiding nauwkeurig. Alle verantwoordelijkheid voor eventueel ongemak, schade of brandveroorzaakt door het Niet naleven van de instructies in deze handleiding worden afgewezen. Dit apparaat is bedoeld voor gebruik in huishoudens en vergelijkbare toepassingen zoals de personeelskeuken in winkels, Kantoren en andere werkomgevingen; boerderijen; door gasten in hotels, motels en andere soorten accommodatie; in accommodations van het type B&B. De afzuigkap kan er anders uitzien dan in de afbeeldingen van dit boekje. De instructies voor gebruik, onderhoud en installmentie blijvenECHTER hetzelfde.

• Het is belangrijk om dit boekje te bewaren zodate u het te allen tjnde kunt raadplegen. Zorg ervoor dat u het boekje bij het product houdt in geval van een verkoop, overdracht of verhuizing.

Lees de instructies aandachtig door: ze bevatten belangrijke informatatie met betrekking tot installmentie, gebruik en veiligheid.
Voer geen elektrische of mechanische wijzigingenuit met betrekking tot het product of deafvoerleidingen.
- Controller voordat uhet apparaat installeert of geen van de onderdelen beschadigd�. Neem in het geval van beschadiging contact op met uw dealer en ga Niet verder met de installmentie.
- OPMERKING: De met het symbolism ^[^]^ aangemerkte onderdelen zichn optionele accessoires die alleen bij sommige modellen of elementen gegen betaling beschikbaar zichn. Ze worden nicht meegeleverd.
WAARSCHUWING: Haal altijd voor het schoonmaken of onderhoud de stekker van de afzuigkap uit het stopcontact of schakel de stroomaansluiting uit.

Belangrijke veiligheids- en milieu-instructions

• Draag algijd werkhandsschoenen voor alle installmentie- en onderhoudswerkzaamheden.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instructies hebben gekreten betreffende het veilige gebruik van het apparaat en op de hoogte�n van de betrokken gezaren.
• Kinderen mogen nicht met de bediening rommelen of met het apparaat spelen.
• Reiniging en gebruikersonderhoud dienen nicht zonder toezicht door kinderen uitgevoerd te worden.

• Het gebouw waar het apparaat is geinstalleerd要去 voldoen geventileerdং发展格局, zijn als de afzuigkap samen met andere op gas of een andere brandstof werkende toestellen.

• De afzuigkap要去 regelmatig van buiten en van binnen worden schoongemaakt (minstens een keer per maand).

• Dit moet gedaan worden in overeenstemming met de bijgeleverde onderhoudsinstructies. Als de verstrikae instructies met betrekking tot het reinigen van de afzuigkap en de filters nicht worden opgevolgd, kan dit leiden tot brandgevaar.
  U mag nicht flamberen onder de afzuigkap.
• Het gebruik van open vuur (vlammen) is slecht voor de filters en kan brandgevaar veroorzaken. Daarom要去 dit in alle omstandigheden worden vermeden.
• Braden en frituren要去 zorgvuldig worden gedaan zodate olie Niet oververhit raakten ontvlamt.
  WAARSCHUWING: Toegankelijke delen van de afzuigkap hunnen heel heet worden als ze samen met kookapparaten worden gebruikt.

Belangrijke veiligheids- en milieu-instructions

• Gebruik voor het verwangen van lampen alleen het type lamp dat aangegeven is in het onderdeel 'Onderhoud en verwangng van lampen' in deze handleiding.
  WAARSCHUWING! Sluit het apparaat Niet op het stroomnetwork aan totdat de installmentie volledig is afgerond.
• Als het gaat om de technische en veiligheidsmaatregelen voor het afvoeren van rook, is het belangrijk om nauwkeurig de regels van de lokale autoriteiten te volgen.
• De lucht mag nicht afgevoerd worden maar een rookkanaal dat gebrukt worden voor de uitlaatgassen van apparaten die gas of andere brandstoffen verbranden.
• Gebruik de afzuigkap nooit zonder dat de lamp correct bevestigd is, vanwege het risico op een elektrische schok, en LAST hem ook nicht zo anschter.

• Gebruik de afzuigkap nooit wanneer de roosters nicht goed bevestigd zich.

• De afzuigkap mag N00IT gebruikt worden als een ondersteuningsoppervlak, tenzij dit specifiek is aangegeven.

• Gebruik alleen de bij het product meegeleverde bevestigingsschroeven voor de installmentie. Mochten deze Niet meegeverd�, koop dan het juiste soort schroeven.
• Gebruik schroeven van de juiste lenghte, zoals aangegeven in de installmentiehandleiding.
• Neem in geval van twijfel contact op met een geauthoriseerd onderhoudsbedrijf of een vakman met een vergelijkbare kwalificatie.
  WAARSCHUWING! Als de schroeven of bevestigingsmechanismen Niet in overeenstemming met deze instructies worden aangebracht kan dit leiden tot gevaren in verband met elektriciteit.
• Gebruik het apparaat nicht met een timer, programmeerapparaat, apart afstandsbediening of een ander apparaat dat automatisch inschakelt.

Belangrijke veiligheids- en milieu-instructions

• Dit apparaat is gemarkeerd in overeenstemming met de Europese WEEE-richtlijn 2012/19/EC betreffende het beheer van afval van elektrische en elektronische apparatuur. Als dit product op correcte wijze worden wegdedaan helpt u mogelijkke negatieve gevolgen voor het milieu en de gezondheid te voorkomen dieveroorzaakt zouden+kunnen worden als dit product Niet op een juiste manier werk wordt wegdedaan.

• Het symbol op het product of de meegeleverde documentationatie geeft aan dat dit product Niet als huishoudelijk afval behandeld mag worden. Breng het maar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur.. Het product moet verwijderd worden in overeenstemming met de locale regelgeving voor afvalverwijdering

• Neem voor gedetailleerde informatatie over het proces, het verzamelen en recyclen van dit product contact op met de toepasselijkke lokale autoriteit, deplaatselijkke instelling voor huishoudelijk afval of de winkel waar u dit product heeft gekocht.

• Het apparaat is ontworpen, getest en vervaardigd in overeenstemming met: Veiligheid: EN/IEC 60335-1; EN/IEC 603352-31, EN/IEC 62233. Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Belangrijke veiligheids- en milieu-instructions

Suggesties voor goed gebruik om de impact op het milieu te verminderen: Zet de afzuigkap AAN op de minimale instelling wonneer u begint te koken en LAST hem aanstaan tot een paar minuten nadat u klaar bent met koken. Verhoog deinstelling alleen wonneer er veel rook of dam is en gebruik de maximale instelling alleen in extreme situatuies. Vervang zo nodig het/de koolffilter(s) om de geur goed onder controle te houden. Reinig zo nodig het/de vetfilter(s) om ervoor te zorgen dat het vetfilter goed werkt. Gebruik de maximale diameter van het in deze handleiding aangegeven leidingsysteme voor maximale efficicntie en minimaal geluid.

Naleving van de WEEE Richtlijn en Verwijderen van het afvalproduct:

Dit product voldoet aan de WEEERichtlijn van de EU (2012/19/EU).
Dit product draagt een classificatiesymbol voor elektrische en elektronische afvalapparatuur (WEEE).

Dit product werd van hoogwaardige materialen en onderdelen gemaakt die

hergebruikt en gerecycled hunnen worden.

Het product mag waar om aan het einde van zich levensduur Niet met het normalaal huishoudelijk afval worden meegegeven. Breng het maar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Raadpleeg uw gemeente om te weten te komen waar zich het dichtst bijzijnde verzamelpunt bevindt.

Naleving van RoHS-richtlijn

Het door u aangekochtte product voldoet aan de EU RoHS-richtlijk [2011/65/EU]. Het bevat geen schadelijke en verboden materialen die in de richtlijk worden genoemd.

Verpakkingsinformatie

Het verpakkingsmaterial van het product is vervaardigduit

gerecyclede materialen overeenkomstig once nationale milieuunormen. Gooi de verpakkingsmaterialen Niet weg samen met het huishoudelijk of ander afval. Breng het maar een door de gemeente aangewezen verzamelpunt voor verpakkingsmaterialiaal.

Gebruik

De afzuigkap is ontworpen voor afvoer of filtreren.

Versie met afvoerleiding

In dit geval worden de dampen buiten het gebouw geleid met een speciale pijp die met een bevestigingsring bovenop de afzuigkap worden bevestigd.

Let op! De afvoerpijp is nicht inbegren en moet apart worden gekocht.

De diameter van de afvoerpijp要去gelijk zijn aan die van debevestigingsring.

Waarschuwing!

Als de afzuigkap geleverd word met een koolstofffilter dan moet dit worden verwijderd.

Zorg er bij het bevestigen van de afzuigkap voor dat de afvoergaten in de muurdezelfde diameter hebben als deluchtafvoer (verbinderingsklep). Als de afvoergaten in de muurkleiner zich dan de diameter van de leidingen resulteert dit in minder zuigkracht en een drastische toename van geluid. Derhalve wordt hiervoor geen enkele aansprakelijkheid aanvaardt.

• Gebruik een leiding van de minimaaloodzakelijk长度。
• Gebruik een leiding met zo min mogelijk bochten (maximale hoek: 90^ ).
• Vermijd große veranderingen in de doorsnede van de leiding.

Filterversie

De opgezogen lucht worden ontvet en van geur ontdaan voordat het teruggeleid word maar de kamer. Om de afzuigkap in deze versie te gebruiken要去 een extra filtersystem installeren op basis van geactiveerde koolstof.

Uw apparatus installeren

De minimale afstand tussen het ondersteunende oppervlak voor de kookapparatuur op de kookplaat en het onderste deel van de afzuigkap mag nicht minder+zijn dan 65 bij elektrische kookplaten en 65~cm bij een gemengd of gasfornuis. Als de installment-instructies voor de gaskookplaat een grotere afstand aangeeft dan hierboven beschreiben, dan要去 dit gerespecteerd worden.

Elektrische aansluiting

De stroomvoorziening moet overeenkomen met de waarde die aangegeven is op hetplaatje binnenin de afzuigkap. Als de stekker meegeleverd is, steek de stekker van de afzuigkap dan na de installmentie in een stopcontact in overeenkomst met de geldende regels en op een toegankelijkke plaats. Als er geen stekker is meegeleverd (rechtstreekse aansluiting op het elektriciteitsnetwork), of als de stekker zich Niet op een toegankelijkke plaats bevindt, gebruik dan, in overeenstemming met de installmentie-instructies, een tweepolige schakelaar die voldoet aan denormen en zorgt dat de aansluiting van het apparatusaat volledig verbroken worden in geval van overspanning, categorie III.

Waarschuwing!

Controleer altijd of de stroomkabel correct gemonteerd is voordat u de afzuigkap wee er op de stroomvoorziening aansluit en verifieert of alles correct werkt.

De afzuigkap is voorzien van een speciale stroomkabel. Mocht de kabel beschadigd zijn, vraag dan een neue aan bij de technische dienst.

Montage

Voordat u de installment begint:

Contoleer dat de afmetingen van het aangeschafte product geschikt,zijn voor de plek waar de afzuigkap geinstalleerd moet worden.
- Verwijder het/de koolstof*)-filters, indien meegeleverd (zie ook de betreffende paragraaf. Dit/deze dient/dienen alleen geinstalleerd te worden als u de afzuigkap in de filterversie wilt gebruiken.
- Controller (om het apparaat te vervoeren:verplaatsen) of er zich geen andere meegeleverde materialen in de afzuigkap bevinden (bijv. pakjes schroeven [] , garantiebewijzen [] , etc.). Verwijder deze indien nodig en bewaar ze.

Verstelbare pluggen zich
meegeleverd zodate afzuigkap aan
de meeste soorten muren/plafonds
kan worden gemonteerd. Een
erkende monteur moet controleren
of de materialen geschikt+zijn voor
het type muur/plafond. De muur/het
plafond要去 sterk genoeg+zijn om
het gewicht van de afzuigkap te
kunnen dragen. Bevestig dit apparaat
niet met behulp van tegels,
voegspecie of silicone aan de muur.
Alleen voor montage op
oppervlakken

Gebruik

Gebruik de hoge afzuigslheid voor geconcentreerde keukendampen. Het is aanbevolen om de afzuiging van de afzuigkap 5 minuten voor het koken aan te zetten en deze tijdens het koken en 15 minutes erna aan te latent. Voor sommige modellen is een afstandsbediening beschikbaar als accessoire, zodat u de belangrijkste functies van de afzuigkap op afstand kurz bedieren. Neem contact op met uw geauthoriseerde dealer of technische hulpdienst om de geschiktheid van uw model te controeren.

Bedieningspaneel met 7 knoppen

De afzuigkap worden bediend dooreenvoudig de knoppen in te drukken.

Automatisch gebruik (sensor)

KnopverlichtingAAN/UIT

(ON/OFF)-Druk de knop kort in om de verlichting van de

afzuigkap aan of uit te zetten.

Druk de knop in en houd hem ingedrukt om de kamerverlichting (alleen bij sommige modellen) aan ofuit te zetten.

Knop voor intensieve snugheid

(zuigkracht) - deze stand

werkt 5 Minutes en gaat dan

weer terug maar matige snelheid (zuigkracht).

Knop voor große snelheid

(zuigkracht) Het lampje van de

knop knippert als de

vertraagde uitschakeling van de afzuigkap geactiveerd is (alleen met afstandsbediening).

2 Knop voor matige snugelheid (zuigkracht). Het lampje van de knoop knippert als de vertraagde uitschakeling van de afzuigkap geactiveerd is (alleen met afstandsbediening).

Knop voor lage slelheid (zuigkracht) Het lampje van de knop knippert als de vertraagde uitschakeling van de afzuigkap geactiveerd is (alleen met afstandsbediening).

Knop motor UIT (sluimerstand) Indications van filterverzadiging

Op gezette tijden geeft de afzuigkap aan dat de filters nagekeken moeten worden.

Als het lampje van de knop continue brandt: het vetfilter heeft onderhoud nodig.

Als het lampje van de knop 4 knippert: het koolstofffilter heeft onderhoud nodig.

Opmerking:

• De filterverzadigingsmelding is zichtaar in de eerste minuut nadat de afzuigkap isuitgeschakeld.

Gedurende dezeijd要去en de verzadigingsindicatoren geset worden.

Bediening

Filterverzadigingsindicators resetten:

Druk de knop in en houd deze vast.

Inschakelen van de verzadigingsindicator voor het koolstofffilter

Opmerking:

• Dit moet worden gedaan verwijl de afzuigkap uitgeschakeld is.

Deze indicator is normalaI gesprokenuitgeschakeld; druk de knop in en

houd hem vast om de functie in te schakelen: het lampje van de knop gaat nu continu branden.

Omde functie te deactiveren drukt u op de

knoop en houdt deze vast : net lampje van de knop.gaat nu knipperen.

Automatisch gebruik (sensor) Let op!

• De juiste werkung van de afzuigkap hangt af van het 'Instellen van de parameters voor automatisch gebruik' (zie het betreffende hoofdstuk)

Druk op de knop (net witte

ledlampje gaat branden).

De afzuigkap gaat aan met de meest geschikte afzuigkracht gebaseerd op de kookdampen die de sensor detecteert.

Instellen van de parameters voor automatisch gebruik Opmerking:

• Alle hieronder beschreiben handelingen voor het kalibreren, selecteren, instellen en aansluiten+kunnen uitgevoerd worden als de afzuigkap uitgeschakeld is (UIT/OFF).

De parameters worden regelmatig automatisch bijgesteld elke keer dat de afzuigkap opnieuw op het stroomnetwork wordt aangesloten [bijv. na een stroomstoring], of dit kan handmatig gebeuren.

Handmatige instelling

Dit kan gedaan worden als u vaststelt dat de automatische stand Nietaar tevredenheid werkt en er in de keuken normale omstandigheden zich.

Handmatige instelling.bestaat UIT:

• Kalibratie van de afzuigkap
• Selectie van de kookplaat (gas, inductie of elektrisch)

Kalibratie van de afzuigkap

druk de knop in en houdt hem vast. Alle ledlampjes van de knop gaan knipperen om het begin van de kalibratie aan te Geven. Deze procedure duurt ongeveer 5 minuten. Selectie van de kookplaat (gas, inductie of elektrisch)

1 2 Drukdknoppen en

gelijktijdig in en houd ze vast: de

lampjes van de knoppen 1 2

en knipperen nu 5 seconden.

Gebruik

Druk gedurende dezeijd de knop

in 1 voor een gaskookplaat, de

knop voor een elektrische kookplaat

en de knop voor een inductiekookplaat.

Het lampje van de

voorgeselecteerde knop blijft

branden om aangegeven dat de

selectie gemaakt is; na 10 seconden

knippert het lampje kort om aan te

geven dat de gemaakte selectie vastgelegd is.

Reiniging

Sluit de elektrische componenten uit:

Houden 5 seconden

ingedrukt; het lampje van de knoppen gaat branden om aan te Geven dat de

'reinigingsstand' is ingeschakeld. U

kunt nu onderhoud aan de filters

uitvoeren of toegang krijgen tot het motorcompartment.

Houd de knop 5 seconden

ingedrukt om de'reinigingsstand'uit te schakelen.

Reiniging en onderhoud

Reiniging

Reinig ALLEEN met een vochtige doek met een neutraal vloeijaar reinigingsmiddel. GEBRUIK GEEN GEREEDSCHAP OF HULPMIDDELEN. Gebruik geen schurende middelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

Fig. 9 - 14

Vangt vetdeeltjes op die vrijkomen bij het koken.

Dit moet eens per maand gereinigd
worden (of wanner door het
indicationsystem gemeld wordt dat dit nodig is odomat het filter
verzadigd is, als het model een indicationsystem heeft).Gebruik hiervoor een Niet-agressief
reinigungsmiddel, ofwel met de hand, ofwel in de vaatwasser bij een lage temperatuur en een korte wascyclus.

Als het worden gewassen in de vaatwasmachine kan de kleur van het vetfilter enigszins verragen, maar dit is Niet van invloed op het filtervermogen.

Trek aan de handgreep om het vetfilter te verwijdersen.

Koolstoffilter (alleen bij het filtermodel)

Fig. 13

Dit absorbweit onaanganame geuren die vrijkomen bij het koken.

Na verloop vanijd raakt het koolstofffilter verzadigd. Dit kan langer of korter duren, afhankelijk van wat/hoe er gekookt worden en hoe vaak het vetfilter worden gereinigd.

Het patroon moet in ieder geval minstens elke vier maanden verrangen worden (of wanner door hetindicationsystem gemeld wordt dat dit nodig is omdat het filter verzadigd is, als het model eenindicationsystem heeft). Het koolstofffilter mag NIET worden gewassen of opnieuw worden gebruikt.

Rond koolstoffilter

Plaats er een aan beiden kanten, zodate de beiden beschermroosters van demotorwaaier bedekt zich en draai ze dan met de klok mee. Tegen de klok indraaien voor demontage.

Vervangen van de lampen

De afzuigkap is voorzien van een verlichtingssystem op basis van ledtechnologie. De ledlampjes zorgen voor optimale verlichting, gaan tot 10 koer langer mee dan traditionele lampen en+kunnen 90% aan elektriciteit besparen.

Neem voor verranging contact op met de technische Dienst.

Voldoet aan de WEER-richlijn en de richtlijnen voor afvoeren van het restproduct:

Dit product voldoet aan de EU-richtlijn WEEE (2012/19/EU). Dit product is voorzien van een classificatiesymbol voor afvalsorting van elektrische en elektronische apparatuur (WEEE).

Dit symbol geeft aan dat dit product Niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zichn levensduur. Het gebruekte apparaat moet worden ingeleverd bij het officiele

inzamelingspunt voor recycling van elektrische en elektronische apparaten. Voor de locatie van deze inzamelingspunten neemt u contact op met deplaatselijkke gemeente of winkelier waar u het product heeft gekocht. leder huishouden heeft een belangrijke rol in de herwinning en recycling van oude apparaten. Correcte verwijdering van gebruekte apparaten helpt potentièle negatieve consequenties voor het milieu en de gezondheid van de mens te voorkomen.

Voldoet aan RoHS-richtlijn:

Het door u aangekochtte product voldoet aan de EU-richtlijn RoHS (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in deze richtlijn zijn opgenomen.

Verpakkingsinformatie

Het verpakkingsmaterial van het product is vervaardigduit gerecyclede materialen overeenkomstig once nationale regelgeving. Gooi het verpakkingsmate

riaal Niet weg met het huishoudelijk of ander afval. Breng het maar een door de gemeente aangewe- zen verzamelpunt voor verpakkingsmaterialial.

Voldoet aan de WEER-richlijn en de richtlijnen voor afvoeren van het restproduct:

Dit product voldoet aan de EU-richtlijn WEEE (2012/19/EU). Dit product is voorzien van een classificatiesymbol voor afvalsorting van elektrische en elektronische apparatuur (WEEE).

Dit symbol geeft aan dat dit product Niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zich levensduur. Het gebruike apparaat moet worden ingeleverd bij het officiele

inzamelingspunt voor recycling van elektrische en elektronische apparaten. Voor de locatie van dezeinzamelingspunten neemt u contact op met deplaatselijke gemeente of winkelier waar u het product heeft gekocht. leder huishouden heeft een belangrijke rol in de herwinning en recycling van oude apparaten. Correcte verwijdering van gebruekte apparaten helpt potentièle negatieve consequenties voor het milieu en de gezondheid van de mens te voorkomen.

Voldoet aan RoHS-richtlijn:

Het door u aangekochtte product voldoet aan de EU-richtlijn RoHS (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in deze richtlijn zijn opgenomen.

Verpakkingsinformatie

Het verpakkingsmaterial van het product is vervaardigduit gerecyclede materialen overeenkomstig once nationale regelgeving. Gooi het verpakkingsmate

riaal Niet weg met het huishoudelijk of ander afval. Breng het maar een door de gemeente aangewezen verzamelpunt voor verpakkingsmaterialiaal.
