| Caractéristique | Détails |
|---|---|
| Type de hotte | Hotte décorative |
| Dimensions | Largeur : 90 cm |
| Débit d'air | Max 800 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Éclairage | LED intégré |
| Filtre à graisse | Filtre en aluminium, lavable au lave-vaisselle |
| Filtre à charbon | Optionnel pour mode recyclage |
| Installation | Installation murale |
| Niveau sonore | Max 60 dB |
| Consommation énergétique | Classe énergétique : A |
| Garantie | 2 ans |
| Instructions de nettoyage | Nettoyer régulièrement le filtre à graisse et les surfaces extérieures |
| Précautions de sécurité | Ne pas utiliser sans filtre à graisse, respecter les instructions d'installation |
FOIRE AUX QUESTIONS - GDK 5386 BS GRUNDIG
Questions des utilisateurs sur GDK 5386 BS GRUNDIG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice GDK 5386 BS - GRUNDIG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GDK 5386 BS de la marque GRUNDIG.
MODE D'EMPLOI GDK 5386 BS GRUNDIG

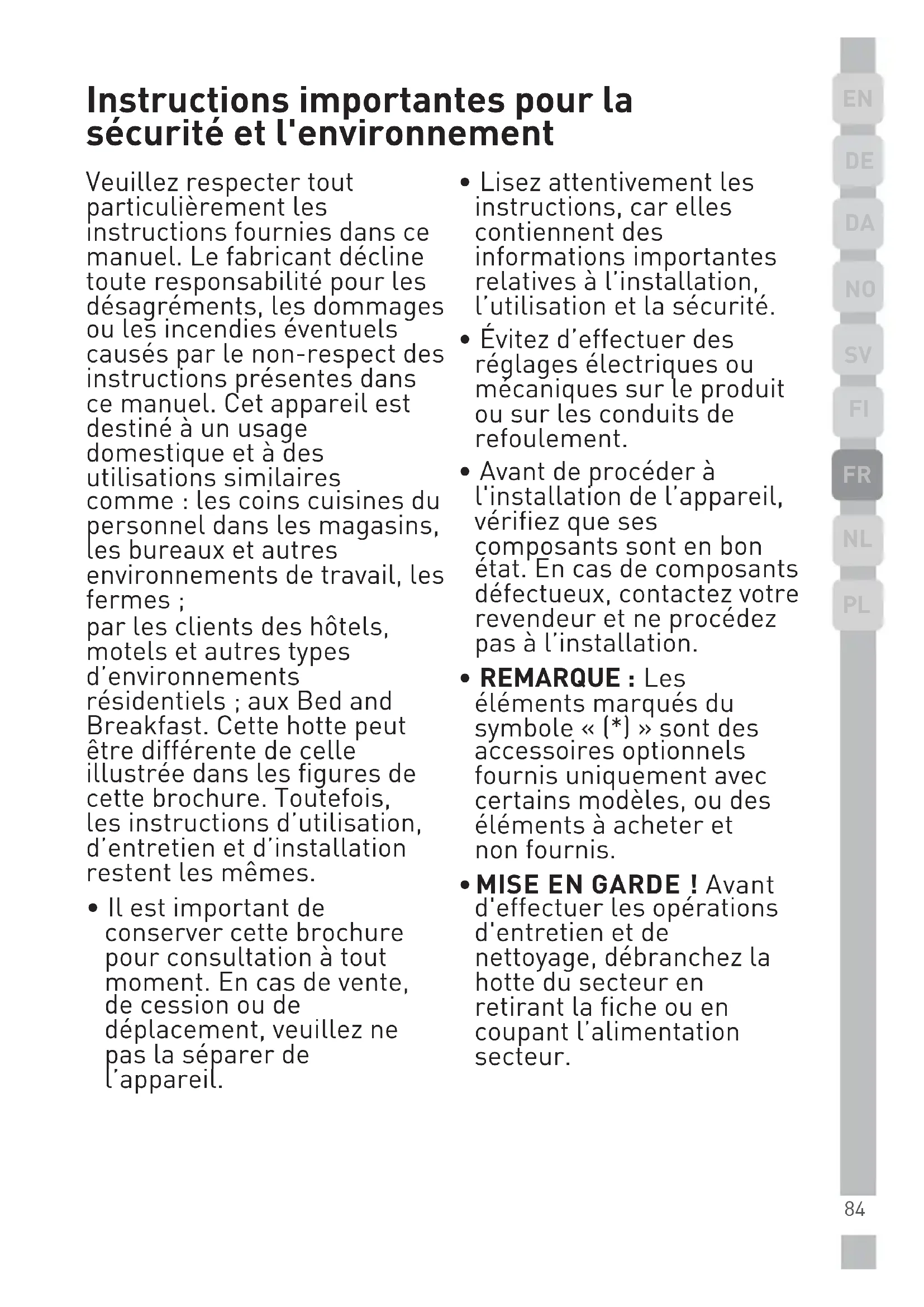

Instructions importantes pour la sécurité et l'environnement
Veuillez respecter tout particulièrement les instructions fournies dans ce manuel. Le fabricant decline toute responsabilité pour les désagreements, les dommages ou les incendies eventuels causés par le non-respect des instructions générées dans ce manuel. Cet apparéil est destiné à un usage domestique et à des utilisations similaires comme : les coins cuisines du personnel dans les magasins, les bureaux et autres environnementés de travail, les fermes ; par les clients des hotels, motels et autres types d'environnement résidentiels ; aux Bed and Breakfast. Cette hotte peut être différente de cette illustrée dans les figures de cette brochure. Toutefois, les instructions d'utilisation, d'entretien et d'installation restent les mêmes.
-
Il est important de conserver cette brochure pour consultation à tout moment. En cas de vente, de cession ou de déplacement, veuilles ne pas la séparer de l'appareil.
-
Lisez attentivement les instructions, car elles contiennent des informations importantes relatives à l'installation, l'utilisation et la sécurité.
- Évitez d'effectuer des réglages électriques ou mécaniques sur le produit ou sur les conduits de refoulement.
- Avant de proceder à l'installation de l'appareil, vérifie que ses composants sont en bon état. En cas de composants défectueux, contactez votre revendeur et ne procédez pas à l'installation.
- REMARQUE: Les éléments marqués du symbole « (*) » sont des accessoires optionnels fournis uniquement avec certains modèles, ou des éléments à acheter et non fournis.
- MISE EN GARDE! Avant d'effectuer les opérations d'entretien et de nettoyage, débranchez la hotte du secteur en retardant la fiche ou en coupant l'alimentation secteur.
Instructions importantes pour la sécurité et l'environnement
- Portez toujours des gants de travail pour toutes les opérations d'installation et d'entretien.
- Cet apparéil peut être utilisé par des enfants de 8 ans minimum, des personnes aux capacités physiques, sensorielles ou mentales réduites et des personnes manquant d'expérience ou de connaissances en la matière, à condition qu'ils soient supervisés ou aient été instruits sur le maniement sécurisé de l' apparéil et qu'ils aient pleinement conscience des risques encourus.
-
Les enfants ne doivent pas avoir accès aux commandes ou jouer avec l'ordinateil.
Le nettoyage et l'entretien de l'appareil ne doit pas etre effectués par des enfants laissés sans surveillance.
Le local dans lequel l'appareil est installé doit être suffisamment ventilé lorsqu'la hotte de cuisine est utilisée avec d'autres appar兼ils de combustion à gaz ou d'autres combustibles. -
Nettoyez régulierement l'intérieur et l'extérieur de la hotte (au moins une fois par mois).
- Nettoyez-la conformément aux instructions d'installation fournies. Vous risquez de provoquer un incendie si vous ne suive pas les instructions relatives au nettoyage de la hotte et des filtres.
- Ne flambez pas d'aliments sous la hotte.
- L'utilisation de flammes nues est préjudiciable aux filtres et peut provoquer un risque d'incendie, par conséquent, évitez de l'utiliser en toutes circonstances.
Effectuez toutes les fritures avec soin pour eviter la surchauffe et l'inflammation de l'huile. - MISE EN GARDE! Les pieces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des apparèils de cuisson.
Instructions importantes pour la sécurité et l'environnement
- Pour remplaçer les ampôules, utiliser uniquement le type d'ampoule indiqué dans la section Entretien/remplacement des ampôules de ce manuel.
- AVERTISSEMENT! Ne branchez pas l'appareil sur le secteur avant la fin de l'installation.
- Au regard des mesures techniques et sécuritaires à prendre pour l'évacuation des fumées, il est important de respecter scrupuleusement les règlementations établies par les autorités locales.
- N'évacuez pas l'air à travers un conduit utilisé pour l'évacuation des fumées de gaz de combustion de l'appareil ou d'autres combustibles.
- En raison du risque potentiel de chocs électriques, assurez-vous toujours que les ampoules de la hotte sont correctement fixées avant son'utilisation ou sa conservation.
-
N'utilisez jamais la hotte lorsque les grilles ne sont pas correctement montées.
-
N'utilisez JAMAIS la hotte comme surface d'appui, sauf indication contraire.
- N'utilisez que les vis de fixation fournies avec l'appareil pour l'installation. Si elles ne sont pas fournies, achetez des vis appropriées.
Utilisez les vis de longueur appropriée indiquées dans le manuel d'installation. - En cas de doute, consultez un centre d'assistance technique/agree ou une personne qualifiée similaire.
- AVERTISSEMENT! Le non-respect des instructions relatives au serrage des vis ou à l'installation des dispositifs de fixation peut entrainer des risques de chocs électriques.
- N'utilisez pas cet apparéil avec un programmeur, une minuteurie, un système de télécommande sépare ou autres apparéils qui démarrent automatiquement.
Instructions importantes pour la sécurité et l'environnement
- Cet apparéil est marqué conformément à la directive européenne 2012/19/CE relative aux déchets d'équipements ELECTRIQUES et Électroniques (DEEE). En mettant cet apparéil correctement au rebut, vous contribuez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit.
Le symbole inscrit sur l'appareil ou les documents qui l'accompagnent indiquent que l'appareil ne doit pas etre considere comme dechet menager. Au contraire, il doit etre elimine dans un point de collecte reservé au recyclage d'appareils electriques et electroniques. La mise au rebut doit se faire conformément aux dispositions environnementales sur I'elimination de dechets en vigueur dans notre région.
-
Pour de plus amples informations sur le processus, la collecte et le recyclage de cet apparéil, veuilles contacter votre autorité locale compétente, le service de collecte de déchets menagers ou le magasin où vous avez achété l' apparéil.
-
Cet apparéil a été uncon, fabriqué et testé conformément aux normes : Sécurité : EN/CEI 60335-1; EN/CEI 603352-31, EN/CEI 62233. Performance : EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; EN/CEI 60704-3; ISO 3741; EN 50564; CEI 62301.EMC: EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/CEI 61000-3-2, EN/CEI 61000-3-3.
Instructions importantes pour la sécurité et l'environnement
Suggestions pour une utilisation correcte afin de réduire l'impact environnemental: Mettez la hotte en marche à vitesse minimale lorsque vous commencez la cuisson et maintenez-la en marche pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en cas de volume de fumée et de vapeur important, et n'utilisez les vittesses élevées que dans des situations extrêmes. Replacez le(s) filtré(s) à charbon si nécessaire pour maintainir une bonne efficacité de réduction d'odeurs. Nettoyez le(s) filtré(s) àGRAISSSE si nécessaire pour maintainir une bonne efficacité de réduction de graisses. Utilisez le diamètre maximal du système de conduits indiquédans ce manuel pour optimiser l'efficacité et minimiser les bruits.
Conformité avec la Directive DEEE et Mise au rebut des apparêls usages :
Cet apparéil est conforme à la directive DEEE (2012/19/UE). Cet apparéil porte le symbole de classification pour les déchets des équipements electromiques et électroniques (DEEE).

Ce produit a eté fabriqué avec des pieces de qualite supérieure et des materiaux susceptibles d'être réutilisés. Ils sont
donc appropries pour le recyclage. Ne mettez pas l'appareil usage au rebut avec les déchets domestiques et autres déchets à la fin de sa durée de vie. Le mener dans un point de collecte réservé au recyclage d'appareils electriques et electroniques. Veuillez contacter les autorités locales pour connaître l'adresse de ces points de collecte.
Conformité avec la directive RoHS
L'appareil que vous avez acheté est conforme à la directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.
Informations concernant l'emballage

Les matériaux d'emballage de votre apparéil sont fabriqués à partir de matériaux recyclables,
conformément à notre réglementation nationale sur la protection de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans un des points de collecte d' éléments d'emballage que vous indiquera l'autorité locale dont vous dépendez.
Utilisation
La hotte a ete conue pour etre utilise en mode d'evacuation ou de filtrage.
Mode d'évacuation

Dans ce cas, les fumées sont evacuées à l'extérieur du batiment au moyen d'un tuyau spécial relié à la bague de raccordement au-dessus de la hotte.
Attention! Ce tuyau d'évacuation n'est pas fourni et doit être acheté séparément.
Le diamètre du tuyau d'évacuation doit être égal au diamètre de l'anneau de raccordement.
Avertissement !
Retirez le filtré à charbon actif de la hotte, si fourni.
Raccordez la hotte aux orifices d'évacuation Presents sur les murs et ayant un diamètre équivalent à la sortie d'air (bride de raccordement).
L'utilisation des tuyaux et des orifices d'évacuation Presents sur les murs de dimensions réduites entraine une diminution des performances d'aspiration et une augmentation drasticque du bruit.
Toute responsabilité en la matière est donc déclinée.
Utilisez un conduit de longueur minimale appropriée.
Utilisez un conduit avec le moins de coudes possible (angle de coude maximum: 90^ ).
- Évitez de modifier radicalement la section transversale des conduits.
Mode de filtrage

L'air aspiré sera dégraissé et désodorisé avant d'être reintroduit dans la pierce. Pour utiliser ce mode de la hotte, vous devez installer un système de filtrage supplémentaire à charbon actif.
La distance minimale entre la surface d'appui de l'équipement de cuisson de la table de cuisson et la partie inférieure de la hotte doit être d'au moins 65 cm pour les cusinières électriques et de 65 cm pour les cusinières à gaz ou mixtes. Si des instructions relatives à l'installation de la plaque à gaz exigent une distance plus grande, prenez-les en compte.
Raccordement électrique
L'alimentation secteur doit correspondre aux indications de la plaque signalétique située à l'intérieur de la hotte. Si une fiche est fournie, utilisez-la, après l'installation, pour brancher la hotte à une prise facilement accessible conformément à la réglementation en vigueur. Si l'appareil est dépourvu de fiche (branchement direct au secteur) ou si celle-ci est hors de portée, utilisez, après l'installation, un commutateur bipolaire répondant aux normes établies, permettant de débrancher la fiche principale dans des conditions de surintensité de catégorie Ill conformément aux instructions d'installation.
Avertissement!
Avant de rebrancher la hotte à l'alimentation secteur et de vérifier si elle fonctionne correctement, assurez-vous que le cable d'alimentation principal est correctement connecté.
La hotte est livrée avec un cable d'alimentation spécial ; lorsqu'il est endommaged, faites-le replacer par un service technique agreé.
Plaque de montage
Avant de démarrer l'installation :
- Vérifiez que l'appareil achete possède les dimensions appropriées pour l'emplacement d'installation choisi.
- Retirez le(s) filtré(s) à charbon (*) si fourni(s) (voir également le paragraphe correspondant). Ne le(s) montez que si vous souhaitez utiliser la hotte en mode de filtrage.
- Vérifiez (pour des raisons de transport) qu'aucun autre matériel fourni ne se trouve dans la hotte (par ex. paquets de vis (^) , documents de garantie (^) , etc.). Si c'est le cas, retirez-les et conservez-les.
Des chevilles d'expansion sont fournies pour fixer la hotte à la plupart des types de parois/plafonds. En outre, la conformité du matériel au type de paroi/plafond doit être confirmée par un technicien qualifié. La paroi/le plafond doit être assez solide pour supporter le poids de la hotte. Ne fixez pas l'appareil sur des parois de carreau, de couls et de silicone. Montage en surface uniquement.
Fonctionnement
Utilisez une vitesse d'aspiration élevé en cas de concentration de vapeurs dans la cuisine. Il est recommando d'allumer l'unité d'aspiration de la hotte 5 minutes avant de commencer la cuisson et de la laisser fonctionnerpendant environ 15 minutes après la cuisson. Pour certains modèles, une télécommande est disponible en tant que kit supplémentaire, grâce auquel vous pouvez contrôler les principales fonctions de la hotte. Vérifiez auprès de votre revendeur agréé ou du centre d'assistance technique la compatibilité/l'adaptabilité de votre modèle.
Panneau de commande à 7 boutons
Pour selectionner les fonctions de la hotte, il vous suffit de toucher les commandes.

Fonctionnement automatique (capteur).

Bouton d'allumage/extinction de l'éclairage -Appuyez
brièvement sur ce bouton pour allumer ou éteindre l'éclairage de la table de cuisson.
Appuyez-le et maintenez-le enforcé pour allumer ou eteindre l'eclairage de la piece (disponible uniquement sur certains modeles).

Bouton de sélection de vitesse extréme (puissance d'aspiration)
- elle dure 5 minutes puis
revient à la vitesse moyenne (puissance d'aspiration).

Bouton de selection de vitesse elevée (puissance d'aspiration)
Le bouton clignote si l'arrêt
différé de la hotte est activé (uniquement avec la télécommande).
2 Bouton de selection de vitesse moyenne (puissance d'aspiration)
Le bouton clignote si l'arrêt différé de la hotte est activé (uniquement avec la télécommande).
Bouton de selection de vitesse faible (puissance d'aspiration)
Le bouton clignote si l'arrêt
différé de la hotte est activé (uniquement avec la télécommande).
Bouton d'arrêt du moteur (mode
Veille]
Indicateurs de saturation de filtré
À intervalles réguliers, la hotte signale la nécessité d'effectuer l'entretien du filtré.
Bouton allumé avec lumière
constante: effectuez l'entretien du filtré àGRAISSE.
Bouton ctignotant:effectuez l'entretien du filtré a charbon actif.
Remarque :
- Le signal de saturation de filtré est visible pendant la première minute après l'arrêt de la hotte ; dans ce laps de temps, réinitialisez les indicateurs de saturation.
Fonctionnement
Réinitialisation des indicateurs de saturation de filtré :
4 Appuyez sur le bouton et maintenez-le enforcé Activation de l'indicateur d saturation du filtrre a chark Remarque:
- Vous doivent effectuer cette commande lorsqu'la hotte est à l'arrêt.
Cet indicateur est normalement désactivé; actionnez et maintenez le
bouton enforcé pour activer la fonction : le bouton s'allume de manière permanente.
Pour désactiver la fonction, actionnez et
maintenez le bouton enonce: le bouton clignote.
Fonctionnement automatique (capteur)
Attention!
Le bon fonctionnement de la hotte dépend du « réglage des paramètres de fonctionnement automatique » (voir section dédiée)
Appuyez sur le bouton LED
s'allume en blanc).
La hotte démarre à la vitesse la plus appropriée en fonction des fumées de cuisson détectées par son capteur.
Réglage des paramètres de fonctionnement automatique Remarque :
- Toutes les opérations d'étalonnage, de sélection, de réglage et de connexion logique décrites cédssous peuvent être effectuées lorsque la hotte est à l'arrêt (ARRÉT).
Le réglage des paramètres s'effectue automatiquement et régulièrement chaque fois que la hotte est rebranchée au secteur (par ex. lors de la première installation ou après une coupure d'électricité) ou manuellement.
Réglage manuel
Effectuez ce type de réglage lorsque vous remarquez un dysfonctionnement du mode de fonctionnement automatique et lorsque les conditions ambantes normales persistent dans la cuisine.
Le réglage manuel comprend :
- Étalonnage de la hotte
- Sélection du type de table de cuisson (à gaz, à induction ou électrique)
Étalandage de la hotte
Appuyez sur le bouton et maintenez-le enforcé, tous les voyageurs à LED clignotent pour indiquer le début de l'étalonnage; le processus dure environ 5 minutes. Sélection du type de table de cuisson (à gaz, à induction ou électrique)
Actionnez et maintenez simultanément
les boutons et : les boutons
1 2 3 et commencent a
clignoter pendant 5 seconds.
Fonctionnement
Au cours de cette période, appuyez sur :
le bouton dans le cas d'une table de
2 cuisson a gaz, le bouton en cas de table de cuisson electrique
3 le bouton pour les tables de cuisson a induction Le bouton preselectionné reste allumé pour indiquer que la selection a eté effectué ; après 10 secondes, le bouton clignote brievement pour indiquer que la selection effectuee a eté enregistrree.
Mode Nettoyage
Composants électroniques exclus :
Actionnez 3 et pendant
5 secondes, les boutons clignotent pour indiquer que vous âtes en « mode
Nettoyage ». Vous pouvez dés cet instant effectuer l'entretien des filtres ou acceder au compartmente moteur.
Appuyez sur le bouton pendant 5 secondes pour désactiver la fonction « mode Nettoyage »
Nettoyage et entretien
Nettoyage
Nettoyez la hotte uniquement à l'aide d'un chiffon trempe dans un détergent liquide neutre. NE LA NETTOYEZ PAS AVEC DES OUTILS OU DES MATériELS. N'utilise pas de produits abrasifs. NE NETTOYEZ PAS AVEC DE L'ALCOOL!
Filtre àGRAISSSE
Fig. 9-14
Il retient les particules resultant des procédures de cuisson.
Il doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation du filtrre - s'il estprésent sur votre modele - l'exige) à l'aide de détergents non agressifs, à la main ou au lave-vaisselle (à basse température et à cycle court).
Lorsque vous le nettoyez dans un lavevaisselle, le filtrre àGRAISSSE peut légèrement se décolorer, mais cela n'afecte pas sa capacité de filtrage. Tirez le levier de relâchement à ressort pour-retirer le filtrre àGRAISSSE.
Filtre à charbon (modèles avec filtrer uniquely)
Fig. 13
Il retient les odeurs désagreables resultant des procédures de cuisson. La saturation du filtré à charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la fréquence de nettoyage du filtré àGRAisse.
Dans tous les cas, il est nécessaire de remplacer la cartouche au moins tous les quatre mois (ou lorsque le système d'indication de saturation du filtrte - s'il est present sur votre modele - l'exige). Le filtrte à charbon NE doit PAS être lavé ou régénérez.
Filtre à charbon circulaire
Fixez un de chaque cote pour couvrir les deux grilles de protection de la turbine de moteur, puis tournez dans le sens horsaire. Pour démonter, tournez dans le sens antihoraire.
Remplacement des ampôules
La hotte est équipée d'un système déclairage basé sur la technologie LED. Les LED garantissant un éclairage optimal, une durée de vie jusqu'à 10 fois plus longue que celle des ampoules traditionnelles et permettent d'économiser 90% d'énergie électrique. Pour les remplacer, contactez le service technique agréé.
Conformité avec la directive DEEE et mise au rebut des déchets :
Ce produit est conforme à la directive DEEE (2012/19/UE) de l'Union europeenne). Ce produitporte un symbole de classification pour la mise au rebut des équipements electrolytes et Electroniques (DEEE).

Ce symbole indique que ce produit ne doit pas etre jeté avec les déchets menagers à la fin de sa vie utile. Les apparéil: usages doivent etre returnés au point de collecte officiel destiné au recyclage
des apparèils électriques et électroniques. Pour couver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque menage joue un role important dans la récapération et le recyclage des apparèils menagers usages. L'élimination appropriée des apparèils usages aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
Conformité avec la directive LdSD :
L'appareil que vous avez achete est conforme à la directive LdSD (2011/65/UE) de l'Union europeenne. Il ne comporte pas les matériels dangereux et interdits mentionnés dans la directive.
Information sur l'emballage

L'emballage du produit est composé de matériaux recyclables, conformément à notre réglementation nationale. Ne jetez pas les éléments d'emballage avec les
déchets domestiques et autres déchets. Déposez-les dans un des points de collecte d' éléments d'emballage que vous indiquera l'autorité locale dont vous dépendez.
Conformité avec la directive DEEE et mise au rebut des déchets:
Ce produit est conforme à la directive DEEE (2012/19/UE) de l'Union europeenne). Ce produitporte un symbole de classification pour la mise au rebut des équipements electriques et Electroniques (DEEE).

Ce symbole indique que ce produit ne doit pas etre jeté avec les déchets menagers à la fin de sa vie utile. Les apparéil:usages doivent etre returnés au pointde collecte officiel destiné au recyclage
des apparêils électriques et électroniques. Pour couver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque menage joue un role important dans la recupération et le recyclage des apparêils menagers usages. L'élimination appropriée des apparêils usages aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
Conformité avec la directive LdSD :
L'appareil que vous avez achete est conforme à la directive LdSD (2011/65/UE) de l'Union europeenne. Il ne compte pas les matériels dangereux et interdits mentionnés dans la directive.
Information sur l'emballage

L'emballage du produit est composé de matériaux recyclables, conformément à notre réglementation nationale. Ne jetez pas les éléments d'emballage avec les
déchets domestiques et autres déchets. Déposez-les dans un des points de collecte d' éléments d'emballage que vous indiquera l'autorité locale dont vous dépendez.
