Merke	Grundig
Modell	GDK 5386 BS
Produkttype	Kjøkkenhette
Bruksmodus	Avtrekk eller resirkulering (filtrering)
Kontrollpanel	7 berøringsknapper
Antall hastigheter	4 (lav, middels, høy, ekstrem) + automatisk
Belysning	LED (utskifting av teknisk service)
Fettfilter	Oppvaskmaskinsikkert (månedlig rengjøring)
Kullfilter	Skiftes hver 4. måned (kan ikke vaskes)
Metningsindikatorer	Fettfilter (fast lys) og kullfilter (blinkende)
Automatisk funksjon	Røykføler for automatisk hastighetsjustering
Forsinket avstengning	Ja (via valgfri fjernkontroll)
Minste avstand til koketopp	65 cm (elektriske, gass- eller komfyrtopper)
Strømforsyning	230 V ~ 50 Hz (sjekk typeskiltet)
Strømkabel	Spesiell, utskifting av autorisert servicetekniker
Sikkerhet	Koble fra før vedlikehold; ikke flambere under hetten
Bruk	Hjemmebruk og lignende (storkjøkken, gårder osv.)
Standarder	Sikkerhet: EN/IEC 60335-1 og -2-31; Ytelse: EN/IEC 61591; EMC: EN 55014
Vedlikehold	Rengjør utsiden med en fuktig klut og nøytralt rengjøringsmiddel; unngå slipende produkter og alkohol
Reservedeler	Fett- og kullfiltre, LED-pærer (via kundeservice)

Ofte stilte spørsmål - GDK 5386 BS GRUNDIG

Hvordan installere Grundig GDK 5386 BS kjøkkenhette?

Installasjonen må utføres av en kvalifisert tekniker. Sørg for at veggen/taket er solid nok. Bruk de medfølgende pluggene. Hold en minimumsavstand på 65 cm mellom hetten og koketoppen. For avtrekksmodus, koble til en avtrekkskanal (ikke inkludert) til flensen. For resirkuleringsmodus, installer et kullfilter (ikke inkludert). Se bruksanvisningen for detaljerte trinn.

Hvordan rengjøre fettfilteret?

Fettfilteret må rengjøres en gang i måneden (eller når metningsindikatoren lyser). Ta det ut ved å trekke i fjærhåndtaket. Vask det for hånd med et mildt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur (kort program). En lett misfarging er normal og påvirker ikke effektiviteten.

Når må kullfilteret skiftes?

Kullfilteret må skiftes hver 4. måned (eller når indikatoren blinker). Det kan ikke vaskes eller regenereres. For å skifte, drei filteret med klokken for å feste det, og mot klokken for å demontere.

Hvordan nullstille filterets metningsindikator?

Indikatoren vises i det første minuttet etter at hetten er slått av. For å nullstille, trykk og hold inne stoppknappen (standby) til lyset slukkes. Se bruksanvisningen for spesifikke kombinasjoner.

Hvordan bruke automatisk modus (sensor)?

Trykk på automatisk driftsknapp (LED lyser hvitt). Hetten justerer automatisk hastigheten basert på detektert røyk. For optimal innstilling kan manuell kalibrering være nødvendig etter installasjon eller strømbrudd (se bruksanvisningen).

Hva gjør jeg hvis LED-belysningen ikke fungerer?

LED-pærene er designet for lang levetid. Ved feil, kontakt autorisert teknisk service for utskifting. Ikke prøv å bytte dem selv.

Kan jeg bruke hetten med gasskomfyr?

Ja, men hold en minimumsavstand på 65 cm mellom hetten og koketoppen. Hvis bruksanvisningen for gasskomfyren krever større avstand, følg den. Sørg for tilstrekkelig ventilasjon i rommet.

Hvordan sette opp hetten i resirkuleringsmodus?

For å bruke hetten i resirkuleringsmodus, må du installere et aktivt kullfilter (ikke inkludert). Fjern fettfilteret, plasser kullfilteret på hver side av turbinbeskyttelsesgitteret, og drei med klokken. Den filtrerte luften slippes ut i rommet.

Hva er garantien for Grundig GDK 5386 BS kjøkkenhette?

Den lovpålagte garantien er 2 år. Oppbevar kjøpskvitteringen og bruksanvisningen. For nøyaktig informasjon, kontakt Grundig kundeservice. Skader som følge av feil installasjon eller feil bruk dekkes ikke.

Hvordan rengjøre utsiden av hetten?

Bruk en myk klut fuktet med vann og nøytralt flytende rengjøringsmiddel. Bruk aldri slipende produkter, alkohol eller løsemidler. Unngå rengjøring med metallverktøy. Tørk med en tørr klut.

BRUKSANVISNING GDK 5386 BS GRUNDIG

I dette tidsrommet skal du trykke på:

knapp 1 for et gasskomfyr, knapp 2 for et elektrisk komfyr, knapp 3 for et induksjonskomfyr.

Den forhåndsvalgte knappen forblir opplyst for å angi at valget er foretatt. Etter 10 sekunder blinker knappen kortvarig for å angi at det foretatte valget er registrert.

Rengjøringsmodus

Utenom elektroniske komponenter:

Rengjøring og vedlikehold

Rengjøring

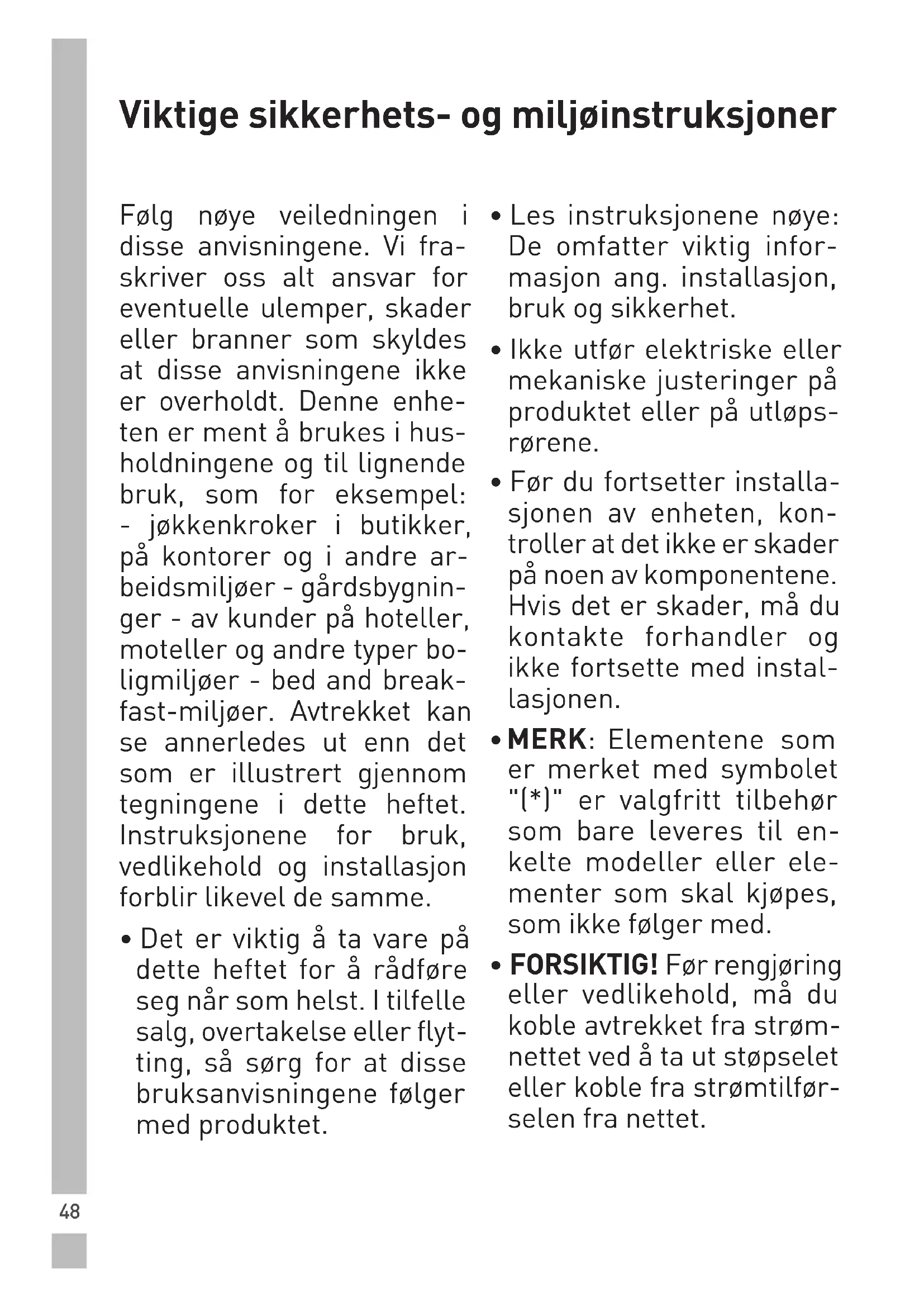

Viktige sikkerhets- og miljøinstruksjoner

Følg nøye veiledningen i disse anvisningene. Vi fraskriver oss alt ansvar for eventuelle ulemper, skader eller branner som skyldes at disse anvisningene ikke overholdes. Denne enheten er beregnet for bruk i husholdninger og til lignende bruk, som for eksempel: - kjøkkenkroker i butikker, på kontorer og i andre arbeidsmiljøer - gårdsbygninger - av kunder på hoteller, moteller og andre typer boligmiljøer - bed and breakfast-miljøer. Avtrekket kan se annerledes ut enn det som er illustrert gjennom tegningene i dette heftet. Instruksjonene for bruk, vedlikehold og installasjon er likevel de samme.

• Det er viktig å ta vare på dette heftet for å rådføre seg når som helst. I tilfelle salg, overtakelse eller flytting, sørg for at disse bruksanvisningene følger med produktet.
• Les instruksjonene nøye: De omfatter viktig informasjon angående installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske justeringer på produktet eller på utløpsrørene. Før du fortsetter installasjonen av enheten, kontroller at det ikke er skader på noen av komponentene. Hvis det er skader, må du kontakte forhandler og ikke fortsette med installasjonen.
• MERK: Elementene som er merket med symbolet "(*)" er valgfritt tilbehør som bare leveres til enkelte modeller eller elementer som skal kjøpes, som ikke følger med.
• FORSIKTIG! Før rengjøring eller vedlikehold, koble avtrekket fra strømnettet ved å ta ut støpselet eller koble fra strømtilførselen fra nettet.

Viktige sikkerhets- og miljøinstruksjoner

• Bruk alltid arbeidshansker for alle installasjons- og vedlikeholdsoperasjoner.
• Dette apparatet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, så fremt de er under tilsyn eller mottar instruksjoner om bruk av apparatet på en sikker måte og forstår farene som er involvert. Barn må ikke tukle med betjeningstastene eller leke med enheten.
• Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.
• Lokalene der enheten er installert, må være tilstrekkelig ventilert når kjøkkenavtrekket brukes sammen med andre gassforbrenningsinnretninger eller andre typer drivstoff.
• Avtrekket må rengjøres regelmessig både på inn- og utsiden (minst en gang i måneden).
• Dette må gjennomføres i henhold til vedlagte vedlikeholdsinstrukser. Hvis du ikke følger instruksjonene angående rengjøring av avtrekk og filtre, vil det føre til brannfare.
• Flambering får ikke skje under avtrekkets rekkevidde. Bruk av åpne flammer er skadelig for filtrene og kan forårsake brannfare, og må derfor unngås under alle omstendigheter. Eventuell steking må utføres med forsiktighet for å sikre at oljen ikke overopphetes og antennes.
• OBS! Tilgjengelige deler av avtrekket kan bli varme når de brukes sammen med kjøkkenutstyr.

Viktige sikkerhets- og miljøinstruksjoner

Når lyspæren skal skiftes, skal du bruke bare den typen lyspærer som er angitt i delen Vedlikehold / Bytte av lyspærer i denne håndboken. - ADVARSEL! Ikke koble enheten til strømnettet før installasjonen er fullført. - Med hensyn til de tekniske og sikkerhetsmessige tiltakene som skal treffes for utslipp av røyk, er det viktig å følge forskriftene fra de lokale myndighetene nøye. - Luften må ikke slippes ut i et røykrør som brukes til utslipp av damp fra brennende gass eller andre brennstoffer. - Ikke bruk eller la avtrekket stå uten tilsyn når lyspæren ikke er korrekt montert, ettersom det er mulig risiko for elektrisk støt. - Bruk aldri avtrekket uten at gitrene er satt ordentlig på.

• Avtrekket får ALDRI brukes som støtteflate, med mindre dette er spesifikt angitt.
• Bruk kun festeskruene som følger med produktet til montering. Hvis de ikke følger med, må du kjøpe de korrekte skruene.
• Bruk riktig lengde for skruene, som er omtalt i installasjonsveiledningen.
• Hvis du er i tvil, ta kontakt med et autorisert serviceverksted eller en lignende, kvalifisert person.
• OBS! Hvis du ikke installerer skruene eller hjelpemidlene til festing i henhold til anvisningene, kan det føre til elektriske risikoer.
• Skal brukes med programmerer, tidsur, separat fjernkontroll eller annen enhet som slås på automatisk.

Viktige sikkerhets- og miljøinstruksjoner

Dette apparatet er merket i henhold til europeisk direktiv 2012/19/EU om avfall fra elektrisk og elektronisk utstyr (WEEE). Ved å sørge for korrekt kassering av dette produktet, bidrar du til å forhindre potensielle negative konsekvenser for miljøet og menneskers helse. For ytterligere detaljert informasjon om innsamling og gjenvinning av dette produktet, vennligst kontakt lokale myndigheter, den lokale etaten som har ansvar for avfallshåndtering, eller butikken der du kjøpte dette produktet.

• Symbolet på produktet som følger med produktet, indikerer at dette apparatet ikke skal behandles som husholdningsavfall. I stedet skal det tas med til riktig innsamlingssted (miljøstasjon) for gjenvinning av elektrisk og elektronisk utstyr. Kassering skal skje i samsvar med lokale miljøforskrifter for avfallshåndtering.
• Enheten er laget, testet og produsert i henhold til følgende: Sikkerhet: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233. Ytelse: EN/IEC 61591, ISO 5167-1, ISO 5167-3, ISO 5168; EN/IEC 60704-1, EN/IEC 60704-2-13, EN/IEC 60704-3, ISO 3741, EN 50564, IEC 62301. EMC: EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/IEC 61000-3-2, EN/IEC 61000-3-3.

Viktige sikkerhets- og miljøinstruksjoner

Forslag til riktig bruk for å redusere miljøbelastninger: Slå PÅ avtrekket på minimum hastighet når du begynner å lage mat, og la avtrekket være i gang i noen minutter etter at maten er ferdig. Øk hastigheten bare ved store damper, og bruk bare økt(e) hastighet(er) i ekstreme situasjoner. Bytt kullfilteret(-filterne) når det er nødvendig for å opprettholde en god luktreduksjonseffektivitet. Rengjør fettfilteret(-filtrene) når det er nødvendig for å opprettholde god fettfiltreringseffektivitet. Bruk den maksimale diameteren for kanalsystemet, som er angitt i denne håndboken, for å optimalisere effektiviteten og minimere støy.

Dette produktet er laget av høykvalitetsdeler og -materialer som kan brukes om igjen og som er egnet for resirkulering. Ikke kast

produktet sammen med husholdningsavfall eller annet avfall etter at produktets levetid er over. Ta dem med til miljøstasjoner for gjenvinning av elektrisk og elektronisk utstyr. Vennligst ta kontakt med lokale offentlige myndigheter for å få opplysninger om slike miljøstasjoner.

Samsvar med RoHS-direktivet

Produktpakningen er laget av gjenvinnbare materialer i samsvar med våre nasjonale miljøforskrifter. Ikke

kast emballasjen sammen med husholdningsavfall eller annet avfall. Ta dem med til miljøstasjoner som er opprettet av lokale offentlige myndigheter.

BRUK

Avtrekket er laget for å brukes enten til avtrekks- eller filterversjonen.

Kanalsystemversjon

I dette tilfellet blir dampene ført ut av bygningen ved hjelp av et spesielt rør forbundet med forbindelsesringen som er plassert på toppen av avtrekket.

OBS! Avtrekksrør følger ikke med og må

kjøpes separat.

Avtrekksrørets diameter må være den samme som

forbindelsesringens.

Advarsel!

Dersom avtrekket er utstyrt med et aktivt kullfilter, må dette tas av.

Koble til avtrekket og utslippshullene på veggene med en diameter som tilsvarer luftuttaket (tilkoblingsflensen). Bruk av rør og utslippshull på vegger med mindre dimensjoner reduserer sugekraften og øker støynivået kraftig.

Vi fraskriver oss alt ansvar i denne sammenhengen.

• Bruk en kanal av minimal uunnværlig lengde.
• Bruk en kanal med så få albuer som mulig (maksimal albuevinkel: 90°).
• Unngå drastiske endringer i kanaltverrsnittet.

Filterversjon

Den aspirerte luften blir avfettet og deodorisert før den blir ført tilbake til rommet. For å bruke avtrekket i denne versjonen må du installere et system med ekstra kullfiltrering.

Montere apparatet

Minimumsavstanden mellom støtteflaten for kokeutstyret på koketoppen og den laveste delen av viften må ikke være mindre enn 65 cm fra elektriske komfyrer og 65 cm fra gass- eller kombinasjonskomfyrer. Hvis instruksjonene for installasjon av produkter krever en større avstand, er det denne avstanden som skal brukes.

Elektrisk tilkobling

Nettstrømforsyningen skal samsvare med spenningen angitt på typeskiltet inni viften. Hvis avtrekket er utstyrt med et støpsel, kobler du det til en stikkontakt i samsvar med gjeldende forskrifter og plasserer det i et tilgjengelig område etter installasjon. Hvis avtrekket ikke er utstyrt med et støpsel (kobles direkte på nettstrømforsyningen), eller hvis støpselet ikke er plassert i et tilgjengelig område, må du etter installasjonen sette på en topolet bryter, i samsvar med standarder og installasjonsinstruksjonene, slik at du kan bryte strømtilførselen hvis det oppstår overspenning i kategori III.

Advarsel!

Før du kobler kretsen til viften til nettstrømforsyningen, og etter at du har sjekket dens effektive funksjon, må du alltid kontrollere at nettstrømkabelen er korrekt montert.

Bruk høy sugehastighet i tilfelle konsentrert kjøkkendamp. Det anbefales at kjøkkenviftens avtrekk slås på 5 minutter før matlaging og at den blir stående i drift under matlaging og i ytterligere 15 minutter etter at matlagingen er ferdig. For enkelte modeller er en fjernkontroll tilgjengelig som tilbehørssett, hvor du kan styre avtrekkets hovedfunksjoner. Ta kontakt med din autoriserte forhandler eller teknisk serviceverksted vedrørende din modells kompatibilitet/egnethet.

Betjeningspanel med syv taster

For å velge avtrekkets funksjoner trykker du ganske enkelt på betjeningskontrollene.

Automatisk drift (sensor).

Knappen Lys PÅ/AV - Trykk kort for å slå på eller av belysningen på kokepletten.

Trykk på og hold inne for å slå på eller av rombelysningen (gjelder kun enkelte modeller).

Knapp for valg av intens hastighet (sugekraft) - det tar

fem minutter, så går den tilbake til middels hastighet (sugekraft).

Knapp for valg av høy hastighet (sugekraft) - Knappen

blinker dersom utsatt nedstengning av avtrekket er aktivert (kun ved hjelp av fjernkontroll).

Knapp for valg av middels hastighet (sugekraft) -

Knappen blinker dersom utsatt nedstengning av avtrekket er aktivert (kun ved hjelp av fjernkontroll).

Knapp for valg av lav hastighet (sugekraft) - Knappen blinker dersom utsatt nedstengning av avtrekket er aktivert (kun ved hjelp av fjernkontroll).

Knappen Motor AV (stand-by)

Med jevne mellomrom signaliserer avtrekket behov for å få utført vedlikehold av filter.

Knappen lyser jevnt: Utfør vedlikehold av fettfilter.

Knappen 4 blinker: Utfør vedlikehold av kullfilter.

Merk:

• Filtermetningssignalet er synlig i løpet av det første minuttet etter at avtrekket er avslått. I denne tiden må metningsindikatorene nullstilles.

Bruk

Nullstilling av indikatorer for filtermetning:

Trykk på knappen, og hold den inne

Aktivering av metningsindikatoren for kullfilter

Merk:

• Denne prosedyren må gjennomføres automatisk hver gang avtrekket kobles til strømnettet (f.eks. ved første installasjon eller etter strømbrudd), evt. manuelt.

Hold knappen inne for å aktivere funksjonen: Knappen tennes, og lyser jevnt.

Funksjonene deaktiveres ved å trykke og holde inne

knappen: Knappen tennes, og blinker.

Automatisk drift (sensor)

OBS!

• Korrekt drift av avtrekket avhenger av «Innstilling av parametere for automatisk drift» (se dedikert seksjon).

Trykk på knappen (LED tennes med hvitt lys).

Avtrekket slår seg på i den mest hensiktsmessige hastigheten basert på de dampene fra matlagingen som detekteres av sensoren på avtrekket.

Innstilling av parametre for automatisk drift

Merk:

• Alle kalibrerings-, valg-, innstillings- og logiske tilkoblingsoperasjoner som er beskrevet nedenfor kan utføres mens avtrekket er slått av (AV).

Justeringen av parametre gjøres regelmessig automatisk hver gang avtrekket kobles til strømnettet (f.eks. ved første installasjon eller etter strømbrudd), evt. manuelt.

Manuell innstilling

Utføres når du oppdager at den automatiske driften er utilfredsstillende, og gjennomføres snart normale miljøforhold er gjenopprettet på kjøkkenet.

Manuell innstilling omfatter:

Kalibrering av avtrekk - Valg av komfyr (gass-, induksjons- eller elektrisk komfyr)

Kalibrering av avtrekk

Trykk på og hold inne knappen, alle knappelamper blinker for å indikere at kalibrering starter. Prosessen varer i ca. fem minutter. Valg av komfyr (gass-, induksjons- eller elektrisk komfyr)

Trykk samtidig på

knappene 1 og 2 og hold dem inne: Knappene

Bruk

Den forhåndsvalgte knappen forblir tent for å indikere at valget er utført. Etter 10 sekunder blinker knappen kort for å indikere at det utførte valget er registrert.

Rengjøringsmodus

Ekskluder elektroniske komponenter:

Trykk på og hold inne i fem sekunder, tastene begynner å blinke for å indikere at du er i «Rengjøringsmodus» og det er derfor mulig å utføre filtervedlikehold eller skaffe seg tilgang til motorrommet.

Trykk på -knappen i fem sekunder for å avslutte «Rengjøringsmodus»-funksjonen.

Rengjøring og vedlikehold

Rengjøring

Skal KUN rengjøres ved bruk av en klut fuktet med et nøytralt flytende vaskemiddel. SKAL IKKE RENGJØRES VED BRUK AV VERKTØY ELLER INSTRUMENTER. Ikke bruk skurende rengjøringsprodukter. IKKE BRUK ALKOHOL!

Fettfilter

Fig. 9-14

Fettsamlere som fanger opp fett-partikler.

Dette må rengjøres en gang i måneden (eller når indikasjonssystemet for filtermetning - hvis det finnes på modellen du har - indikerer at dette er nødvendig) ved bruk av ikke-aggressive vaskemidler, enten for hånd eller i oppvaskmaskin, som må stilles inn på lav temperatur og en kort syklus.

Når det vaskes i oppvaskmaskin, kan fargen på fettfilteret falme. Det påvirker ikke filtreringsevnen.

Trekk i fjærhåndtaket for å ta ut filteret.

Kullfilter (gjelder kun filterversjonen)

Fig. 13

Kullfilteret absorberer ubehagelig lukt under matlaging.

Kullfilteret mettes etter en tid, avhengig av hva slags mat som tilberedes og hvor ofte det rengjøres.

Uansett er det nødvendig å bytte ut kassetten minst hver fjerde måned (eller indikasjonssystemet for filtermetning - hvis det finnes på modellen du har - indikerer at dette er nødvendig). Kullfilteret skal IKKE vaskes eller regenereres.

Rundt kullfilter

Sett på ett på hver side for å dekke begge fettristene på løpehjulet. Vri med utviseren. Vri mot klokkeretningen for å løsne.

Skifte lyspære

Avtrekket har et lyssystem basert på LED-teknologi. LED-lampene garanterer optimal belysning og varer opptil 10 ganger lenger enn vanlige lyspærer. I tillegg er de strømbesparende med opptil 90%.

Kontakt teknisk service for utskifting.

Installasjon av enheten

Knapp for valg av intensiv hastighet (sugkraft) - det va-

Knapp for valg av høy hastighet (sugkraft) - Knappen

Knapp for valg av middels høy hastighet (sugkraft) -

Knappen 4 lys: utfør aktiv

Denne operasjonen må utføres med flakten avstengt.

Den absorberer ubehagelige lukter forårsaket av matlaging.

For utbytte, kontakt teknisk service.

Dette symbolet indikerer at dette produktet ikke skal kastes med annet husholdningsavfall ved slutten av levetiden. Brukt enhet må returneres til offisielt innsamlingssted for gjenvinning av elek

triske og elektroniske enheter. For å finne innsamlingsstedene, vennligst kontakt din lokale myndighet eller forhandler der produktet ble kjøpt. Hver husholdning utfører en viktig rolle i gjenvinning og gjenvinning av gammelt apparat. Passende avhending av brukt apparat bidrar til å forhindre potensielle negative konsekvenser for miljøet og menneskers helse.

Samsvar med RoHS-direktivet:

Produktet du har kjøpt er i samsvar med EU-RoHS-direktivet (2011/65/EU). Det inneholder ingen farlige eller forbudte substanser som er angitt i direktivet.

Pakningsinformasjon

Produktpakningen er laget av gjenvinnbare materialer i samsvar med våre nasjonale miljøforskrifter. Ikke kast emballasjen sammen med husholdningsavfall

eller annet avfall. Ta dem med til miljøstasjoner som er opprettet av lokale offentlige myndigheter.

Dette symbolet indikerer at dette produktet ikke skal kastes med annet husholdningsavfall ved slutten av levetiden. Brukt enhet må returneres til offisielt innsamlingssted for gjenvinning av elek

triske og elektroniske enheter. For å finne innsamlingsstedene, vennligst kontakt din lokale myndighet eller forhandler der produktet ble kjøpt. Hver husholdning utfører en viktig rolle i gjenvinning og gjenvinning av gammelt apparat. Passende avhending av brukt apparat bidrar til å forhindre potensielle negative konsekvenser for miljøet og menneskers helse.

Samsvar med RoHS-direktivet:

Produktet du har kjøpt er i samsvar med EU-RoHS-direktivet (2011/65/EU). Det inneholder ingen farlige eller forbudte substanser som er angitt i direktivet.

Pakningsinformasjon

Produktpakningen er laget av gjenvinnbare materialer i samsvar med våre nasjonale miljøforskrifter. Ikke kast emballasjen sammen med husholdningsavfall

eller annet avfall. Ta dem med til miljøstasjoner som er opprettet av lokale offentlige myndigheter.
