GEBRUIKSAANWIJZING RHV 994 X ROSIERES

• Remonter alors la nouvelle ampoule en procédant dans le sens inverse du démontage. Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente. Attention Ne jamais utiliser la hotte sans que la grille soit correctement montée. La pièce doit disposer d’une ventilation suffisante dans le cas où vous utilisez simultanément la hotte et des appareils à gaz ou alimentés par d’autres combustibles. L’air aspiré ne doit pas être dirigé dans un conduit utilisé pour l’évacuation de fumées produites par d’autres appareils à gaz ou alimentés par d’autres combustibles. Il est sévèrement interdit de cuisiner des aliments à la flamme sous la hotte. Il faut absolument éviter l’emploi de la flamme libre, celle- ci étant nuisible pour les filtres et pouvant provoquer des incendies. La friture doit être faite sous contrôle pour éviter que l’huile surchauffée ne prenne feu. Pour ce qui concerne les mesures techniques et de sécurité qu’il faut adopter pour l’évacuation des fumées, veuillez vous référer aux dispositions prévues par les règlements des autorités locales compétentes. La hotte doit être nettoyée fréquemment à l’intérieur comme à l’extérieur. L’inobservance des normes de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d’incendie. Toute responsabilité est déclinée pour les éventuels inconvénients, dégâts ou incendies provoqués à l’appareils par l’inobservance des instructions reportées dans ce manuel. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.16 Montagevoorschriften en gebruiksaanwiizing Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst. Zich strikt aan de aanwijzingen uit deze tekst houden. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. Het gebruik De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie. afb. 6 Uitvoering als afzuigend apparaat De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen naar buiten (afvoerpijp en bevestigingsbandjes niet meegeleverd). Filtrerende versie Als het niet mogelijk is de rook en kookdampen naar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstoffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden weer teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes niet meegeleverd). De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd). Het installeren De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden. Elektrische aansluiting De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften en goed te bereiken is. Heeft de kap geen stekker (rechtstreekse verbinding met het net), dan moet er een tweepolige schakelaar worden geplaatst met een afstand tussen de contacten bij opening van minimaal 3 mm (ook deze moet aan de normen voldoen en gemakkelijk bereikbaar zijn). Attentie! De voedingskabel moet door de bevoegde technische assistentie dienst worden vervangen. Montage De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden. Montagesteun monteren (3 delen): De drie delen moeten met 4 schroeven aan elkaar bevestigd worden, de maat van de steun is regelbaar en moet overeenkomen met de binnenbreedte van de telescoopschouw. Luchtgeleider monteren (alleen in het geval dat een luchtgeleider bestaande uit drie delen geleverd wordt – de luchtgeleider wordt alleen voor het filterende apparaat gebruikt) De drie delen moeten met 2 schroeven aan elkaar bevestigd worden, de maat van de luchtgeleider is regelbaar en moet overeenkomen met de breedte van de montagesteun waaran hij wordt bevestigd.

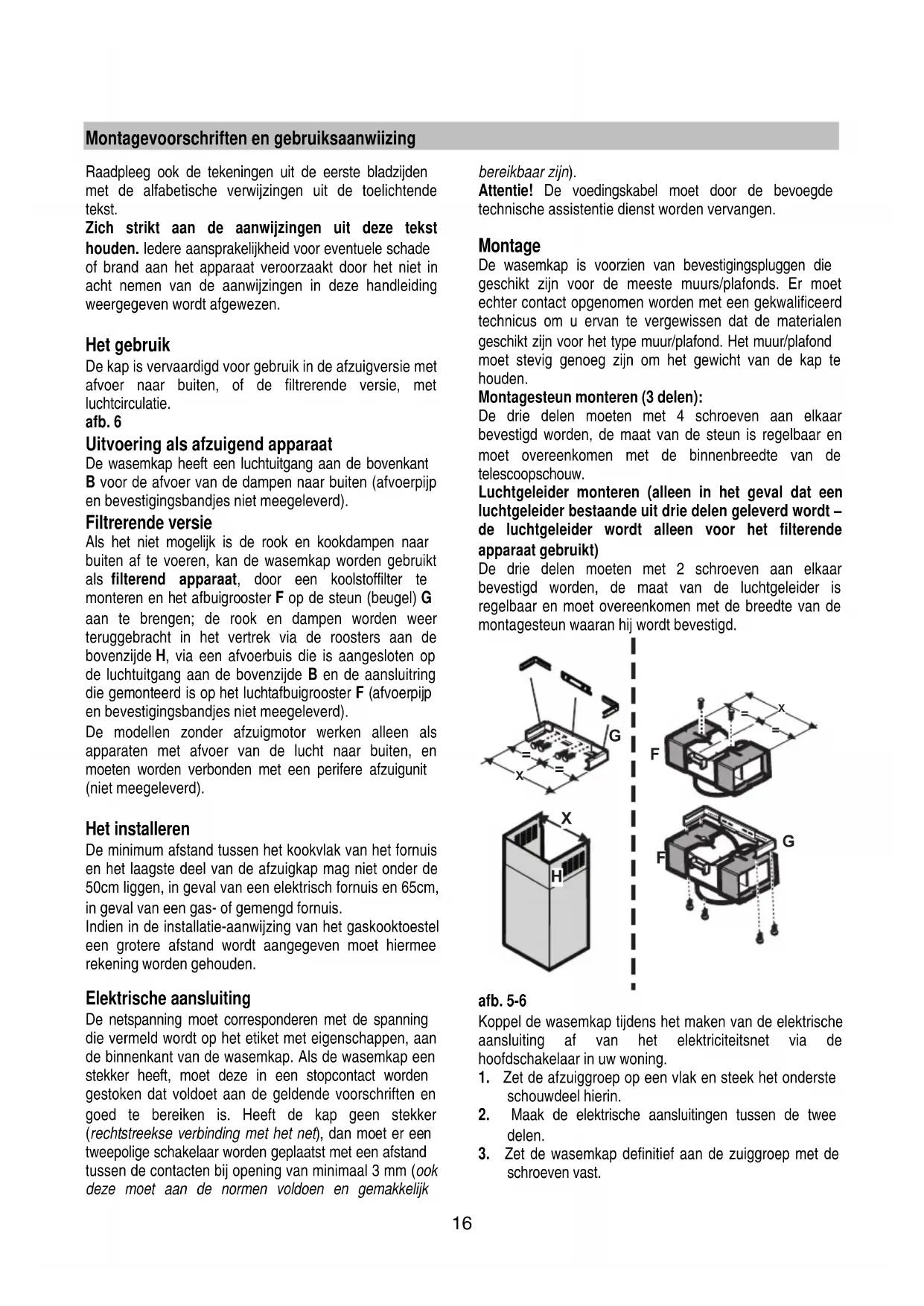

afb. 5-6 Koppel de wasemkap tijdens het maken van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.

1. Zet de afzuiggroep op een vlak en steek het onderste

2. Maak de elektrische aansluitingen tussen de twee

3. Zet de wasemkap definitief aan de zuiggroep met de

4. Teken met een potlood een lijn op de muur tot aan

het plafond, die correspondeert met de middellijn van het apparaat; dit vergemakkelijkt de installatie.

5. Houd de boormal tegen de muur: de verticale

middellijn op de boormal moet corresponderen met de middellijn die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap: denk eraan dat de onderkant van de wasemkap na de installatie minstens 50 cm boven de kookplaat moet zitten bij een elektrische kookplaat, en 65 cm bij een gas- of gemengde kookplaat.

6. Houd de onderste draagbeugel tegen de boormal en

laat deze samenvallen met de gestippelde rechthoek, teken de twee externe gaten en boor deze, haal de boormal weg, steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5x45mm.

7. Indien de haken niet gemonteerd zijn, maak ze met

twee schroeven vast aan de zijkanten van de zuiggroep (7a). Hang de wasemkap aan de onderste beugel (7b).

8. Regel de afstand van de wasemkap tot de muur.

9. Regel de horizontale positie van de wasemkap.

10. Teken met een potlood, vanuit de binnenkant van de

zuiggroep, het gat voor de definitieve bevestiging aan de wasemkap (1 of 2 definitieve hechtpunten nodig) (afb. 11).

11. Haal de wasemkap van de onderste beugel.

12. Boor het gat op het aangegeven punt (Ø 8 mm).

13. Voer, naar behoefte, 1 of 2 pluggen in.

14. Bevestig de draagbeugel van de schouwdelen „G“

aan de muur aansluitend aan het plafond, gebruik de draagbeugel als boormal (indien aanwezig, moet de kleine uitsparing op het steunstuk samenvallen met de eerder op de muur getrokken lijn) en teken met een potlood 2 gaten, boor de gaten (Ø8mm), steek er 2 pluggen in.

15. Bevestig de draagbeugel van de schouwdelen aan

de muur met 2 schroeven van 5x45 mm.

16. Haak de wasemkap aan de onderste beugel.

18. Sluit een rookafvoerpijp aan (pijp en

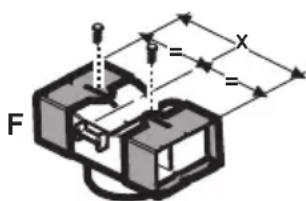

bevestigingsbandjes worden niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotoreenheid. Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanisme naar buiten, als de wasemkap gebruikt wordt als afzuigapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeleider F en het andere uiteinde van de pijp aan de aansluitring aanwezig op de luchtgeleider F.

19. Maak de elektrische aansluiting.

20. Breng de schouwdelen aan en zet hen aan de

bovenkant vast met 2 schroeven (20a) aan de steun van de schouwdelen „G“ (20b). Alleen voor de uitvoering met bedieningspaneel op de schouw: Alleen als het bedieningspaneel nog niet op de onderste schouw gemonteerd is: Het platte snoer voor de bedieningen uit de motorgroep in de uitsparing van de schouw invoeren, van binnen naar buiten (20c). Het bedieningspaneel aan het snoer aansluiten. Attentie! De pen van het eindstuk van het snoer MOET overeenkomen met de opening in het verbindingsstuk aan de achterkant van het bedieningspaneel. Alleen als het bedieningspaneel reeds op de onderste schouw gemonteerd is: Het bedieningspaneel aan de elektronische doos van de afzuigkap aansluiten. Attentie! De pen van het eindstuk van het snoer MOET overeenkomen met de opening in het verbindingsstuk op de elektronische doos (20d).

21. Laat het onderste schouwdeel dalen om de

afzuiggroep helemaal af te dekken, totdat hij goed op zijn plaats boven de wasemkap zit.

22. Maak het onderste deel van de schouw met twee

schroeven vast. Monteer het frame van het koolstoffilter en het/de vetfilter/s en controleer of de wasemkap perfect functioneert.18 Beschrijving van de wasemkap afb. 1

3. Handgreep voor ontgrendeling van het vetfilter

7. Luchtuitgang (alleen voor gebruik als filterend

apparaat) Werking In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten. Model met toetsenbord

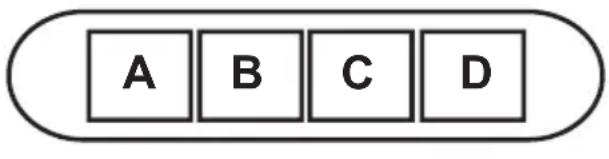

A. ON/OFF lichtknop B. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht B+C. Knop middelste zuigkracht B+D. Knop maximale zuigkracht E. werkingscontrolelampje (voorzien op het model met ronde knoppen)

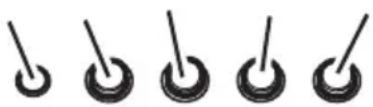

a. ON/OFF lichtknop b. OFF knop voor de zuigfunctie c. Knop laagste zuigkracht d. Knop middelste zuigkracht e. Knop maximale zuigkracht

Onderhoud Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet. Schoonmaak De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten. Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN! Attentie: Het niet in acht nemen van de reinigingsnormen van de afzuigkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Men wordt dan ook verzocht zich aan de instructies te houden. Vetfilter afb. 2 Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen. Om het vetfilter B te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep. Koolstoffilter (alleen voor filterend apparaat) afb. 3 Houdt de lastige kookgeuren vast. De koolstoffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) in warm water en met geschikte wasmiddelen of in de vaatmachine op 65°C (in het geval van een reiniging in de vaatmachine voer een volledige wascyclus uit en zonder vaten). Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minuten op 100°C. Vervang het matje om de 3 jaar en elke keer dat het doek beschadigt is. Verwijder het filterhouder frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90° te draaien. Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zijn plaats (j). Er kan een traditioneel, niet wasbaar en niet herbruikbaar, koolstoffilter worden gebruikt; dit moet om de 3 a 4 maanden worden vervangen. Structuur en matje van het koolstoffilter zijn aan elkaar bevestigd daarom moet, de eventueel met de wasemkap meegeleverde structuur niet worden gebruikt. Voer hem in zijn zitting en zet hem met de speciale sluitingen vast.19 Vervanging lampjes afb. 4 Sluit de stroom af. Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

• Met een kleine rechte schroevedraaier, een hefwerking op de randen van het lampje uitvoeren om dit te verwijderen.

• Het lampje verwijderen en vervangen met een nieuw lampje PHILIPS STANDARD LINE code 425409 van 12V 20W 30° Ø35 12V GU4.

• De vervanging en de montage van het lampje in de tegengestelde volgorde uitvoeren. Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen. Waarschuwing De afzuigkap nooit gebruiken als het rooster niet goed gemonteerd is! Altijd voor een goede ventilatie van de ruimte zorgen als de afzuigkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het in ieder geval vermeden worden. Het frituren moet geschieden onder voortdurende controle om te voorkomen dat verhit vet in brand raakt. Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten. De afzuigkap moet regelmatig schoon gemaakt worden, zowel binnen als buiten. Het niet in acht nemen van de reinigingsnormen van de afzuigkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Iedere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval. Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.20 Istruzioni di montaggio e d'uso Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. Utilizzazione La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Fig. 6 Versione aspirante La cappa è fornita di una uscita d‘aria superiore B per lo scarico dei fumi verso l'esterno ( tubo di scarico e fascette di fissaggio non fornite). Versione filtrante Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l‘esterno, si può utilizzare la cappa in versione filtrante montando un filtro ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono riciclati attraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all‘uscita d‘aria superiore B e l‘anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite). I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita). Installazione La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situate all'interno della cappa. Se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvisto di spina (collegamento diretto alla rete) applicare un interruttore bipolare a norme con una distanza dei contatti in apertura non inferiore a 3mm (accessibile). Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato.
