MANUAL DE USUARIO RHV 994 X ROSIERES

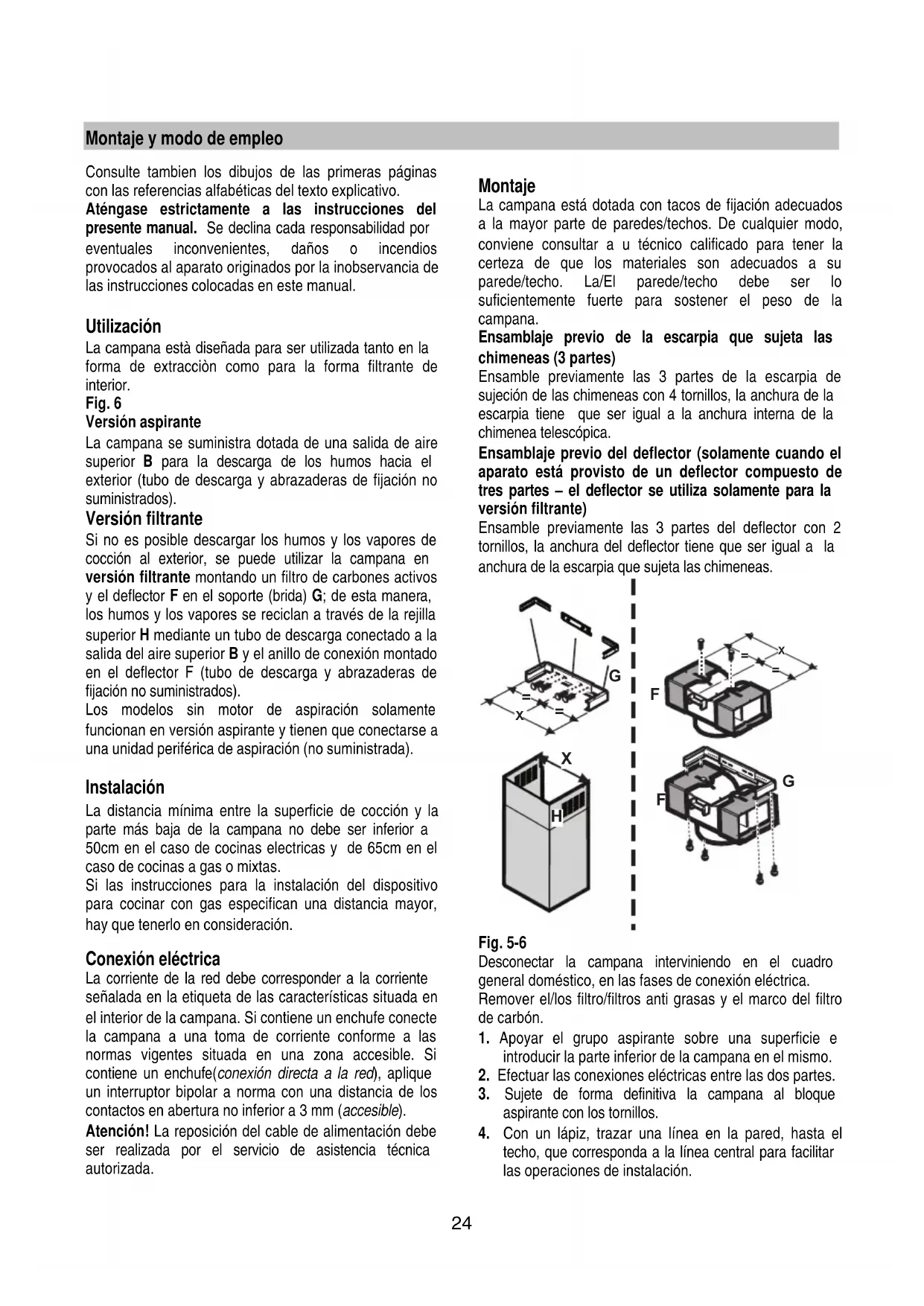

Fig. 5-6 Desconectar la campana interviniendo en el cuadro general doméstico, en las fases de conexión eléctrica. Remover el/los filtro/filtros anti grasas y el marco del filtro de carbón.
1. Apoyar el grupo aspirante sobre una superficie e
introducir la parte inferior de la campana en el mismo.
2. Efectuar las conexiones eléctricas entre las dos partes.
3. Sujete de forma definitiva la campana al bloque
aspirante con los tornillos.
4. Con un lápiz, trazar una línea en la pared, hasta el
techo, que corresponda a la línea central para facilitar las operaciones de instalación.25
5. Aplicar el esquema de taladrado en la pared: la línea
central vertical impresa en el esquema tiene que coincidir con la línea central trazada en la pared; además, el borde inferior de la plantilla de taladrado tiene que coincidir con el borde inferior de la campana: téngase en cuenta que el lado inferior de la campana, terminada la instalación, tiene que quedar a 50 cm de la placa de cocción, si ésta es eléctrica, o a 65 cm si la placa es de gas o mixta.
6. Apoyar la brida de suporte inferiore en el esquema di
perforación haciendolo coincidir con el rectángulo rasgueado, señalar los dos agujeros externos y perforar, quitar el esquema de perforación, encastrar 2 espigas para agujeros en la pared y fijar con 2 tornillos 5x45mm el estribo de suporte de la campana.
7. Si se suministran desmontados, fije los ganchos a los
lados del grupo aspirante con dos tornillos (7a). Colgar la campana al estribo inferior (7b).
8. Regular la distancia de la campana a la pared.
9. Regular la posición horizontal de la campana.
10. Desde el interior del bloque aspirante, señale con un
lapicero el orificio para sujetar de forma definitiva la campana ( son necesarios 1 o2 puntos de sujeción definitiva).
11. Quitar la campana del estribo inferior.
12. Taladrar el punto marcado (Ø 8 mm).
13. Introduzca 1 o 2 cuñas de pared según lo que se
pared adherente al techo, utilizar el estribo de suporte chimeneas como esquema de perforación (si esta presente, el pequeño ojal realizado en el soporte tiene que coincidir con la línea anteriormente trazada sobre el muro) y marcar con el lápiz 2 agujeros, realizar los agujeros (Ø8mm), encastrar 2 espigas.
15. Fijar la brida de soporte de las chimeneas a la pared
con 2 tornillos de 5x45mm.
16. Sujetar la campana a la brida inferior.
18. Conectar el tubo para la descarga de los humos

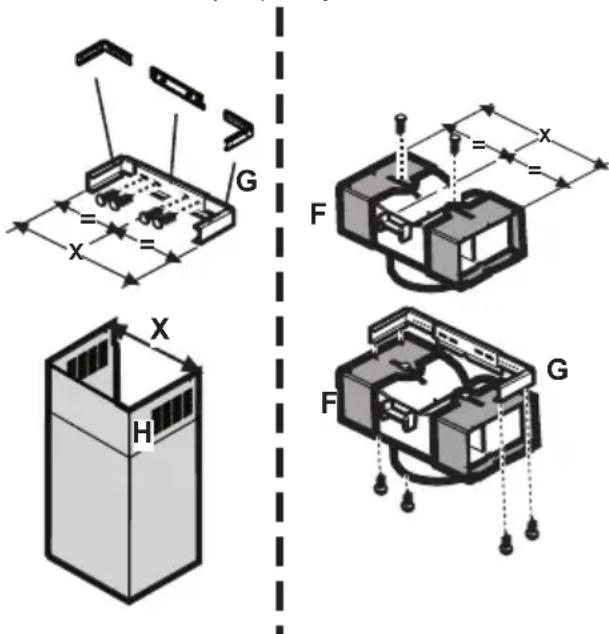

(tubo y abrazaderas no suministrados, se tienen que comprar) al anillo de conexión ubicado encima de la unidad del motor aspirante. El otro extremo del tubo tiene que conectarse a un dispositivo de expulsión de los humos hacia el exterior en caso de uso de la campana en versión aspirante. Si se desea utilizar la campana en versión filtrante, entonces sujete a la escarpia de sujeción de la chimenea G el deflector F y conecte el otro extremo del tubo a la junta de unión situada en el deflector F.
19. Realizar la conección eléctrica.
20. Poner las chimeneas y, con 2 tornillos (20a), fijarlas
sobre el soporte de las chimeneas „G“ (20b). Solo para el modelo con panel de control en la chimenea: Solo si el panel de control A no está montado en la chimenea inferior. Insertar la fuente de los mandos del grupo motor a travez de del ojal del la chimenea del interno hacia el externo (20c).Realizar la conexión del panel de control a la fuente. Atención! El perno de la terminal de la fuente DEBE corresponder al orificio realizado en el zocalo de conexión se encuentra en la parte de atrás del panel de control. Solo si el panel de control A es ya montado en la chimenea inferior: Realizar la conexión del panel de control a la caja eléctronica de la campana. Atención! El perno de la terminal de la fuente DEBE corresponder al orificio realizado en el zocalo de conexión que se encuentra en la caja eléctronica (20d).
21. Deslizar la sección inferior de la chimenea de cobertura
total del grupo aspirante hasta que se introduzca en la correspondiente sede, encima de la campana.
22. Sujete la parte inferior de la chimenea con dos
tornillos. Reensamblar el marco del filtro de carbón y el de/ de los filtro/s anti grasas y controlar el perfecto funcionamiento de la campana.26 Descripción de la campana Fig. 1
5. Protección contra vapores
6. Chimenea telescópica
7. Salida del aire (sólo para uso en versión filtrante)
Funcionamiento Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente. Modelo con botones

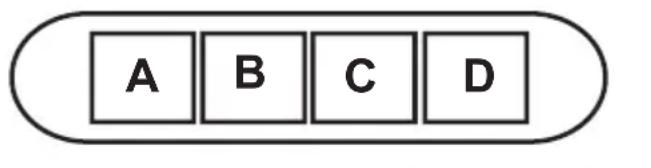

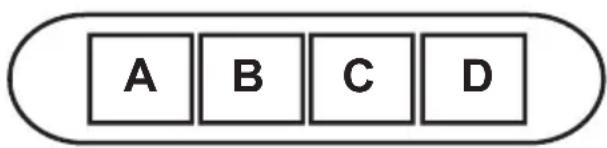

A. Botón ON/OFF luces. B. Botón OFF/ON aspiración y seleccción potencia mínima. B+C. Botón selección potencia de aspiración media. B+D. Botón selección potencia de aspiración máxima. E. Luz indicadora del funcionamiento (prevista en el modelo con botones redondos).
a. Botón ON/OFF luces. b. Botón OFF aspiración c. Botón selección potencia de aspiración mínima. d. Botón selección potencia de aspiración media. e. Botón selección potencia de aspiración máxima.
Mantenimiento Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente. Limpieza La campana debe ser limpiada con frecuencia tanto externamente como internamente. Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! Atención: Si no se respetan las normas de limpieza de la campana y del cambio y limpieza de los filtros puede haber riesgo de incendio. Rogamos se atenga a las instrucciones indicadas. Filtro antigrasa Fig. 2 Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Para desmontar el filtro antigrasa B, tirar de la manija de desenganche de muelle. Filtro al carbón activo (solamente para la versión filtrante) Fig. 3 Retiene los olores desagradables producidos por el cocinado de alimentos. El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee. Saque la cubierta que sujeta el filtro girando 90 grados los pomos (g) que la sujetan a la campana. Ponga la placa (i) de carbón en el interior del chasis (h) y móntelo todo en la correspondiente sede (j). Es posible utilizar un filtro de carbòn tradicional, que no sea lavable , ni se pueda regenerar, y que se sustituye cada 3-4 meses. Estructura colchón del filtro al carbono están soldados juntos, la eventual estructura suministrada con la campana por lo tanto no debe utilizarse. Para la utilizaciòn de dicho filtro insertar en su hueco y fijar moviendo en sus mecanismos.27 Sustitución de la lámpara Fig. 4 Desconecte el aparato de la red elèctrica. Atención! Antes de tocar las lámparas asegúrese de que esten frías.
- Con un pequeño destornillador a punta de diamante, haga palanca sobre los bordes de la lámpara para sacarla.
- Desenrosque la lámpara que se desea cambiar y cambiarla con una PHILPS STANDARD LINE código 425409 12V 20W 30° diámetro 35 12V gu4.
