MANUALE UTENTE RHV 994 X ROSIERES

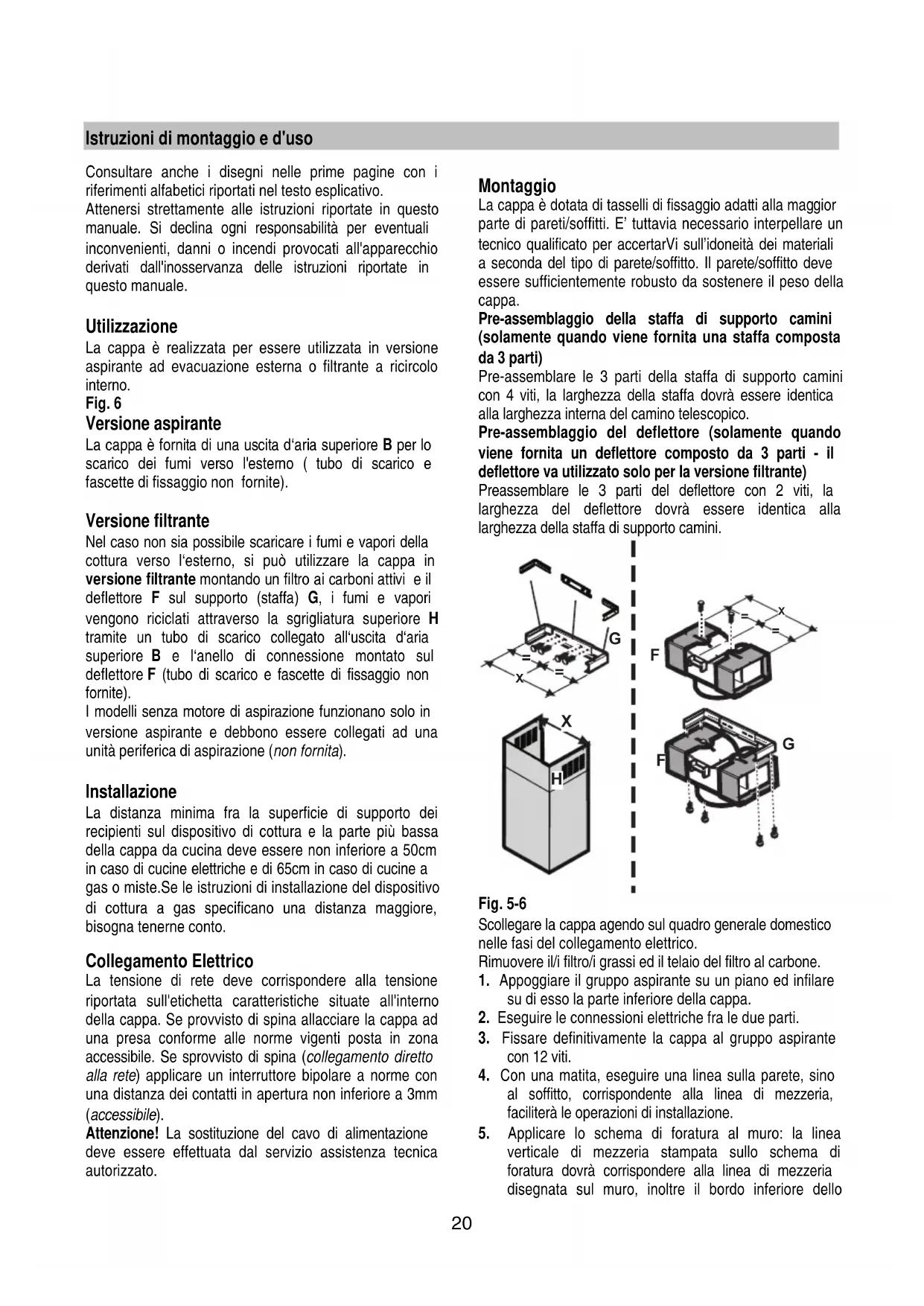

Istruzioni di montaggio e d'uso

Consultareanche diisegnnellesprimepageconiriferimenti alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

Utilizzazione

La cappa è realizizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Fig. 6

Versione aspirante

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno ( tubo di scarico e fascette di fissaggio non fornite).

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando unchio ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono riciclatiattraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e Ianello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite).

I modelli sono motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installmente del disposativo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situate all'interno della cappa. Se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvisto di spina (collegamento diretto alla rete) applicare un interrottore bipolare a norme con una distanza dei contatti in aperture non inferiore a 3mm (accessibile).

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza technique autorizzato.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. Il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Pre-assemblaggio della staffa di supporto camini (solamente quando viene fornita una staffa composta da 3 parti)

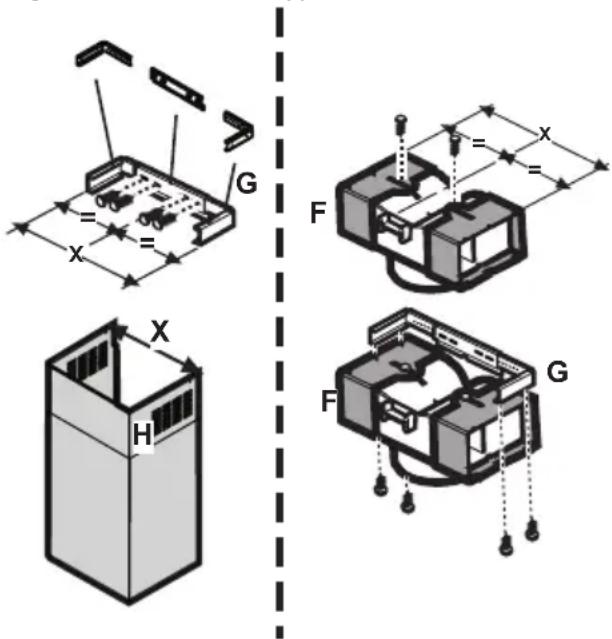

Pre-assemblare le 3 parti della staffa di supporto camini con 4 viti, la larghezza della staffa dovrè essere identica alla larghezza interna del camino telescopico.

Pre-assemblaggio del deflettore (solamente quando viene fornita un deflettore composto da 3 parti - il deflettore va utilizzato solo per la versione filtrante)

Preassemblare le 3 parti del deflettore con 2 viti, la larghezza del deflettore dovrè essere identica alla larghezza della staffa di supporto camini.

Fig. 5-6

Scollegare la cappa agenda sul quadro generale domestico nelle fasi del collegamento elettrico.

Rimuovere il/i filtro/igrassi ed il telaio del filtro al carbone.

1. Appoggiare il gruppo aspirante su un piano ed infrilare su diesso la parte inferiore della cappa.
2. Eseguire le connessioni elettriche fra le due parti.
3. Fissare definitivement la cappa al gruppo aspirante con 12 viti.
4. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, facilitarà le operazioni di installmente.
5. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello

schema di foratura corrisponde al bordo inferiore della cappa: tenere presente che il lato inferiore della cappa, ad INSTALLazione ultimata, delve distare dal piano di cottura almeno 50cm in caso di fuochi elettrici e 65cm in caso di fuochi a gas o misti.

1. Appoggiare la staffa di supporto inferiore sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare, togliere lo schema di foratura, inseire 2 tasselli a muro e fissare con 2 viti 5 × 45 ~mm la staffa di supporto della cappa.
2. Se forniti smontati, fissare gli agganci ai lati del gruppo aspirante con due viti (7a). Appendere la cappa alla staffa inferiore (7b).
3. Regolare la distanza della cappa alla parete.
4. Regolare l'assetto orizzontale della cappa.
5. Dall'interno del gruppo aspirante, segnare con una matita il foro per il fissaggio definitivo della cappa (sono necessari 1 o 2 punti di fissaggio definitivo).
6. Togliere la cappa alla staffa inferiore.
7. Forare nel punto marcato (Ø8mm).
8. Inserire 1 o 2 tasselli a muro in base alla necessità.
9. Applicare la staffa di supporto camini „G“ alla parete aderente al soffitto, utilizzato la staffa di supporto camini come schema di foratura (se presente, la piccola asola ricavata sul supporto dei coincidere con la linea precedentamente tracciata sul muro) e segnare con la matita 2 fori, eseguire i fori (Ø8mm), inseire 2 tasselli.
10. Fissare la staffa di supporto camini alla parete con 2 viti 5 × 45 ~mm .
11. Agganciare la cappa alla staffa inferiore.
12. Fissare definitivement la cappa alla parete (OBBLIGATORIO!!).
13. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessioneosto sopra I'unita motore aspirante.

L'altra estremità del tubo dovrà essere collegata ad un disposietivo di espulsione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante. Nel caso si voglia utilizzato la cappa in versione filtrante, alla fissare alla staffa di supporto camini G il deflettore F e collegare l'altra estremità del tubo all'anello di connessioneippo sul deflettore F.

1. Eseguire la connessione elettrica.
2. Applicare i camini e fissarli sopra con 2 viti (20a) alla staffa di supporto camini „G" (20b).

Per i modelli che prevedono il pannello di controllo sul camino è necessario in questa fase procedere al collegamento dello stesso con la cappa come segue:

Versione con pannello di controllo da montare sul camino inferiore:

Inserire la piattina dei comandi proveniente dal gruppo motore attraverso l'asola del camino dall'interno verso l'esterno (20c). Eseguire la

connession del pannello di controllo alla piattina.

Attenzione! Il perno del terminale della piattina DEVE corrispondere al foro praticato nello zoccolo di connessione posto sul retro del pannello di controllo.

Versione con Pannello di controllo gia montato sul camino inferiore:

Eseguire la connessione del pannello di controllo alla scatola elettronica della cappa.

Attenzione! Il perno del terminale della piattina DEVE corrispondere al foro praticato nell'ozco collo di connessione posto sulla scatola elettronica (20d).

1. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa (Fig. 18).
2. Fissare la sezione inferiore del camino con due viti. Rimontare il telaio del filtro al carbone e il/i filtro/igrassi e controllare il perfetto funzionamento della cappa.

Descrizione della cappa - Fig. 1

1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

A. Interruftore luce ON/OFF.
B. Interruttore ON/OFF e selezione velocità 1 (in caso di peu vapore e fumo)
B+C. Selezione velocità 2 (in caso di media quantità di vapore e fumo)
B+D. Selezione velocità 3 (in caso di molto vapore e fumo)
E. spia di funzionamento (prevista nel modello con pulsanti rotondi)

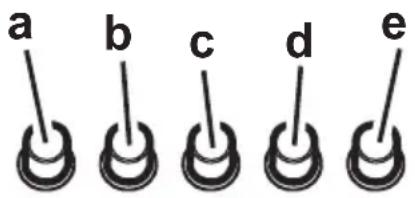

a. Interruftore luce ON/OFF.
b. Interruittore OFF motore
c. Sezione velocità 1 (in caso di peu vapore e fumo)
d. Selezione velocità 2 (in caso di media quantità divapore e fumo)
e. Selezione velocità 3 (in caso di molto vapore e fumo)

Manutenzione

Prima di qualsiasi lavoro di manutenzione scollegare la cappa alla corrente.

Pulizia

La cappa va frequentlymente pulita, sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.

Filtro antigrasso

Fig. 2

Deve essere pulito una volta al mese (o quando ilsystema diindicazione di saturazione dei filtri -se previsto sulmodello in possesso- indica但这a necessita),condetergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature edaciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico cui po soloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per smontare ilhetto grassi B tirare la maniglia di sgancio a molla.

Filtro al carbone (solo per versione filtrante)

Fig. 3

Trattiene gli odori sgradevoli derivanti alla cottura. Il filtro al carbone più essere lavato agli due mesi (o quando ilsystema di indicazione di saturazione dei filtris - se previsto sul modello in possesso- indicaQLa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo nella stoviglia all'interno).

Togliere l'acqua in effesso senza rovinare il filtro, dopodiché togliere il materassinoippo all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il

panno risulta danneggiato. Rimuovere il telaio reggi filtrgo girando di 90^ i pomelli (g) che lo fissano alla cappa.

Inserire il materassino (i) di carbone all'internalo del telaio (h) e rimontare il tutto nella apposita sede (j).

E' possibl eutilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire agli 3-4 mesi.

Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perché utilizzato.

Per l'utilizzo inseire nell'apposita sede e fissare agendo sugli apposti dispositivi.

Sostituzione Lampade

Fig. 4

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

• Con un piccolo cacciavite a taglio, far leva sui bordi della lampadina per estrarla.
• Sfilare la lampadina da sostituire e sostituirla con lampada PHILIPS STANDARD LINE codice 425409 con una nuova da 12V 20W 30^ Ø35 12V GU4.
• Eseguire il montaggio della nuova lampada procedendo in senso inverso.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Avvertenze

Maiutilizzare la cappaenza griglia correttamente montata!

Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearechi che impegnano gas ed altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma molto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e cui dova dar luogo ad incendi, pertanto deve essere evitato in agli caso. La frittura deve essere fattà sotto controlo uponevitare che l'olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequently pulita sua internamente che esternamente

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di arrivapramento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il risciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
