Merk	TP-Link
Model	TLSG1024D
Producttype	Niet-beheerde switch (unmanaged switch)
Aantal poorten	24 poorten RJ45 10/100/1000 Mbps
Extra connectiviteit	2 SFP-sleuven
Voeding	Externe netadapter (inbegrepen)
Installatie	Op bureau (rubber voetjes meegeleverd) of in rack (beugels meegeleverd)
Functies	Niet-beheerde switching, Plug-and-play, IEEE 802.3x flow control
Ondersteunde protocollen	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Snelheid van poorten	10/100/1000 Mbps auto-negotiation
LED-indicatoren	Voeding, link/activiteit per poort
Koeling	Passief (zonder ventilator)
Behuizingmateriaal	Stevig metaal
Afmetingen	Ongeveer 440 x 180 x 44 mm (schatting)
Gewicht	Ongeveer 2 kg (schatting)
Bedrijfstemperatuur	0°C tot 40°C
Bedrijfsvochtigheid	10% tot 90% RV zonder condensatie
Veiligheid	Houd uit de buurt van water, vuur, vocht; niet demonteren; stekker gemakkelijk bereikbaar
Onderhoud en reiniging	Voor reiniging stroom uitschakelen; gebruik een droge, niet-pluizende doek
Onderdelen en repareerbaarheid	Niet repareerbaar door gebruiker; neem contact op met TP-Link ondersteuning
Garantie	Beperkte garantie TP-Link (raadpleeg de website)

Veelgestelde vragen - TLSG1024D TP-LINK

Hoe installeer ik de TLSG1024D switch op een bureau?

Plaats de switch op een vlakke en stevige ondergrond. Verwijder de beschermfolie van de meegeleverde rubber voetjes, draai het apparaat om en bevestig de voetjes op de vier hoeken.

Hoe installeer ik de switch in een rack?

Controleer de aarding en stabiliteit van het rack. Bevestig de montagebeugels aan elke kant van de switch met de meegeleverde schroeven, gebruik vervolgens bouten (niet meegeleverd) om de switch aan het rack te bevestigen.

Welke soorten kabels worden gebruikt om apparaten aan te sluiten?

Gebruik standaard RJ45 Ethernet kabels (categorie 5e of hoger) voor de koperen poorten. Voor de SFP-sleuven, gebruik compatibele SFP-modules (glasvezel of koper).

Hoe zet ik de switch aan?

Sluit de vrouwelijke connector van de meegeleverde voedingskabel aan op de voedingsaansluiting van de switch, sluit vervolgens de mannelijke stekker aan op een stopcontact. Het voedingsled gaat branden.

Heeft de switch configuratie nodig?

Nee, de TLSG1024D is een niet-beheerde switch (unmanaged). Het werkt via Plug and Play: sluit eenvoudig de kabels en voeding aan om het direct te laten werken.

Kan ik SFP-modules gebruiken in deze switch?

Ja, de TLSG1024D heeft 2 SFP-sleuven. Plaats een compatibele SFP-module (bijv. TP-Link TL-SM321LS) in de sleuf. De switch zal deze automatisch herkennen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Houd het apparaat uit de buurt van water, vuur, vocht en warme omgevingen. Probeer het niet zelf te demonteren of repareren. Het stopcontact moet gemakkelijk bereikbaar zijn om snel te kunnen uitschakelen. Plaats het apparaat met de onderkant naar beneden.

Wat moet ik doen bij een storing?

Als de switch niet correct werkt, controleer dan eerst de aansluitingen en voeding. Als het probleem aanhoudt, probeer dan geen reparatie, neem contact op met TP-Link ondersteuning via de officiële website.

Hoe reinig ik de switch?

Schakel de voeding uit voor reiniging. Gebruik een zachte, droge, niet-pluizende doek. Gebruik geen vloeistoffen of schoonmaakmiddelen.

Waar vind ik de CE-conformiteitsverklaring?

De originele CE-conformiteitsverklaring is beschikbaar op https://www.tp-link.com/en/support/ce/ (pagina in het Engels).

GEBRUIKSAANWIJZING TLSG1024D TP-LINK

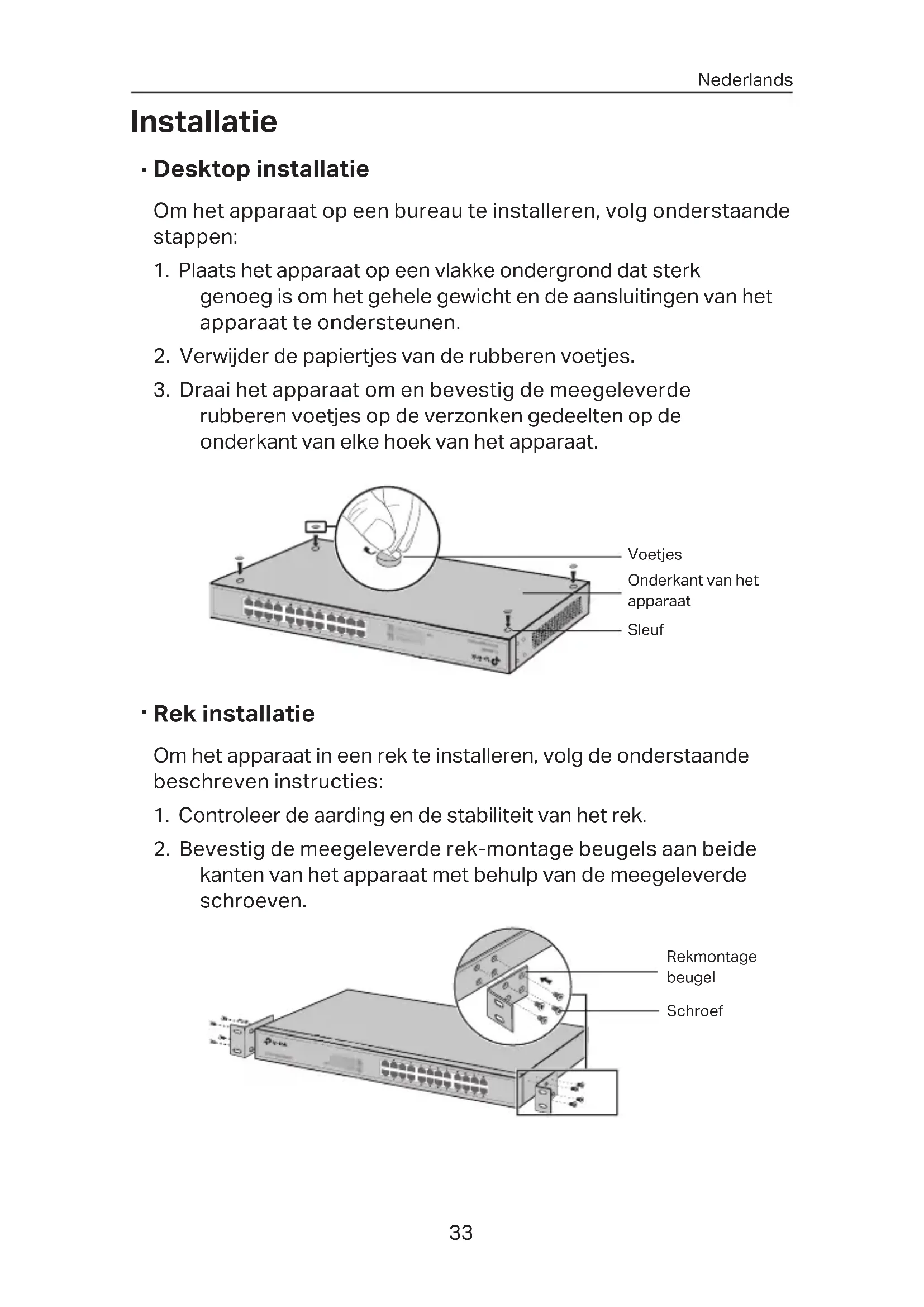

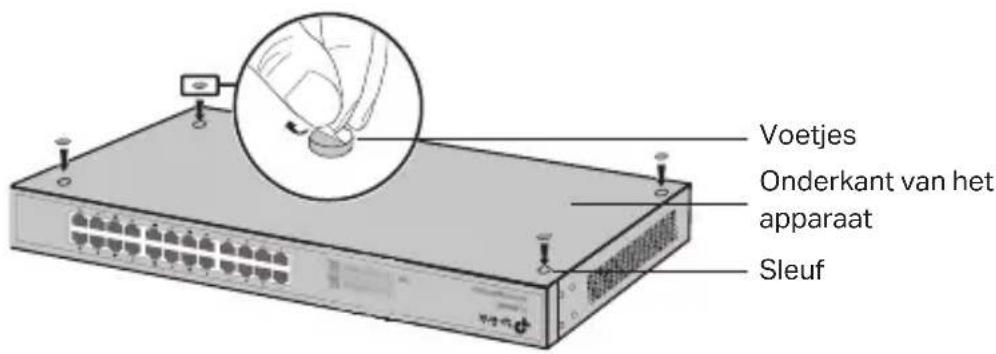

Om het apparaat op een bureau te installereren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installmentie

Om het apparaat in een rekt te installereren, volg de onderstaande beschreiben instructies:

1. Controller de a Harding en de stabiliteit van het rek.

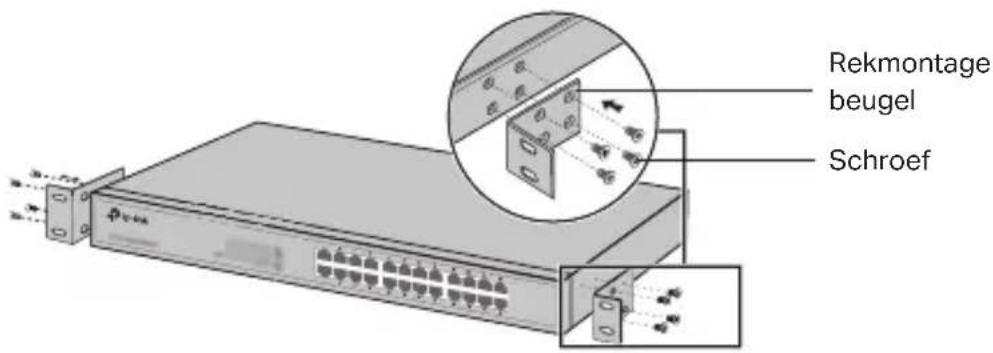

2. Bevestig de meegeleverde rek-montage beugels aan beiden kanten van het apparaat met behulp van de meegeleverde schroeven.

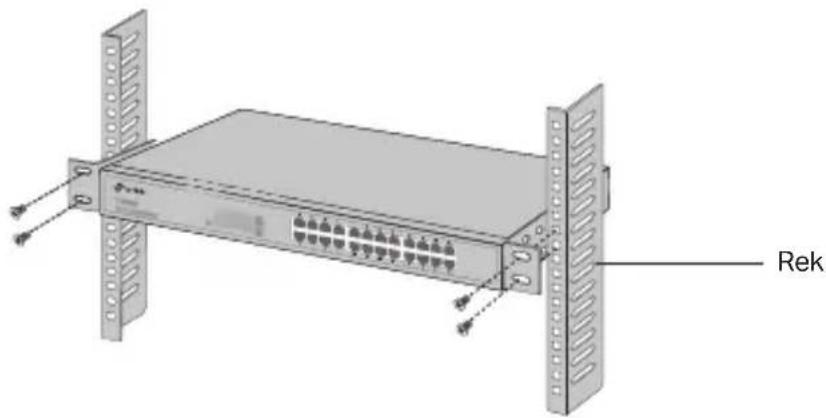

1. Nadat de beugels aan het apparaat bevestigd zich, gezruikt u geschikte schroeven (niet meegeleverd) om de beugels aan hetrek te bevestigen.

Verbinding

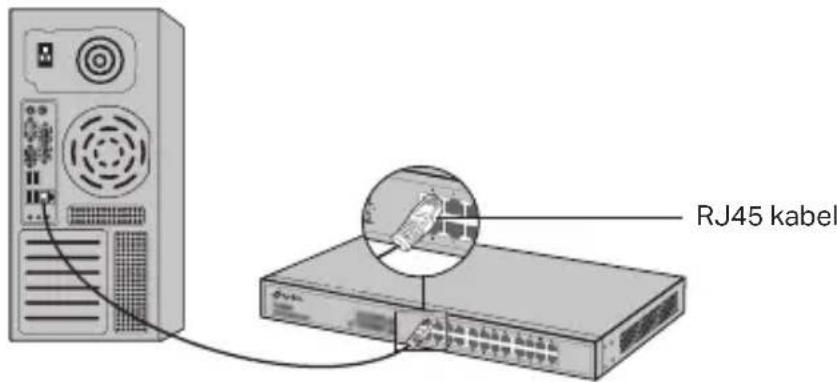

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

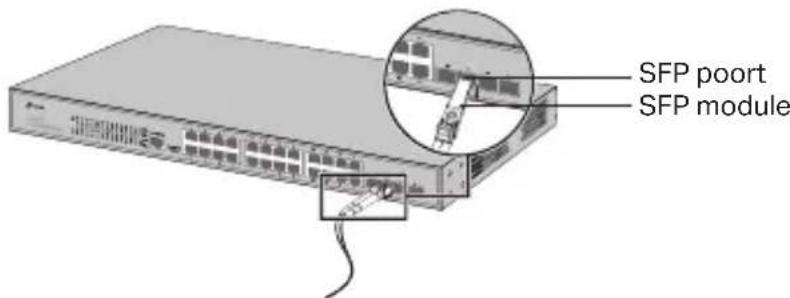

SFP poort

Voor switches met SFP poorten=kunt u een SFP poort met een SFP module verbinden. Wanner een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan zal de bijbehorende RJ45 poortuitgeschakeld worden en kan deze nicht gebruikt worden.

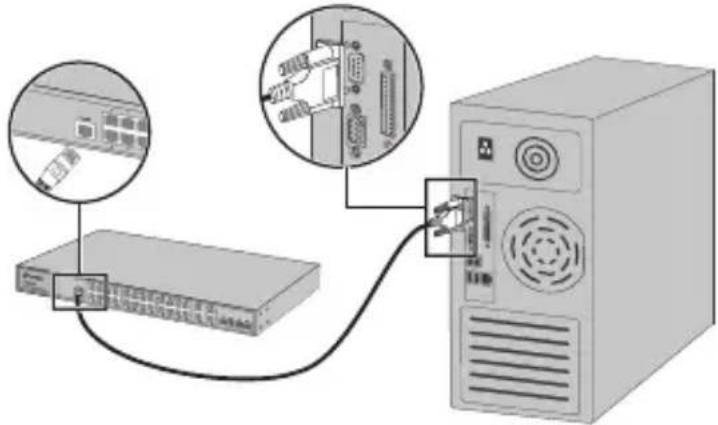

- Console Poort

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens=kunt u de CLI laden om uw switch te beheren.

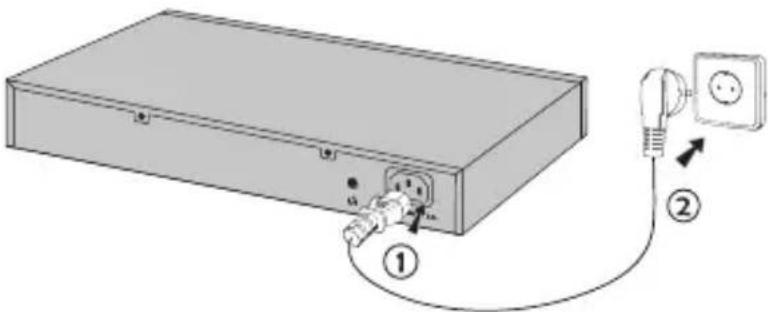

- Inschakelen

Steen de vrouwelijkke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

Configuratie

(Niet beschikbaar voor Unmanaged Switches)

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend:tussen 2 en 254);het subnetmasker is 255.255.255.0.

2. Open een webbrowser en typ het standard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.

3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beiden inkleine letters. Klik verwolgens op de Login knop of druk op de Enter toets.

4. Na een succesvolle login=kunt u de switch op de beheer网页 configureren.

- Configureer de switch met behulp van de controller

(Geldt alleen voor smart switches, easy managed switches en managed switches)

U kurz de controller gebruiken om het volledige netwerk van switches centraal te beheren. Raadpleeg de productspecificaties en de gebruikershandleiding van de controller voor meer informatie over hoe u dit kurz去做.

- Configureer de switch door gebruik te make van de CLI

(Alleen voor Smart Switches en Managed Switches)

U kurz inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebrende instructies over hoe u dit kurz doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te makev van het hulpprogramma

(Alleen voor Easy Smart Switches)

U kurz de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Vooruitgebrende instructies over hoe u dit kurz doen, raadpleef de Utility Gebruikershandleiding.

Montering

Veiligheidsinformatie

• Houdt het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
• Probeer het apparaat Niet te demonteren, repareren of aan te passen. Als u hulp nodig hebt, neem dan contact met ons op.
• Het stopcontact要去 zich nabij het apparaat bevinden en goed toegankelijk়.
• De stekker van het netsnoer worden gebruikt om het apparaat UIT te schakelen. Zorg dat het stopcontact goed toegankelijk is.
• Plaats het apparaat met de onderkant waar beneden wijzend.

Lees en volg bovenstaande veiligheidsinformatieijdens het gebruik van het apparaat. Wij hunen Niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigén risico.

TP-Link beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link. Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaaldeperiode afhankelijk van de service terplaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.

Svenska

Sakerhetsinformation

TP-Link vverklaart hierbij dat dit apparaat in overeenstemming is met de essentiele eissen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2011/65/EU en (EU)2015/863.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op https://www.tp-link.com/en/support/ce/
