TLSG1024D - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Merkki	TP-Link
Malli	TLSG1024D
Tuotetyyppi	Ei-hallittava kytkin (unmanaged switch)
Porttien määrä	24 RJ45-porttia 10/100/1000 Mbps
Lisäliitännät	2 SFP-paikkaa
Virransyöttö	Ulkoinen virtasovitin (mukana)
Asennus	Pöydälle (kumijalat mukana) tai telineeseen (kiinnikkeet mukana)
Toiminnot	Ei-hallittava kytkentä, Plug and Play, IEEE 802.3x-vuonohjaus
Tuetut protokollat	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Porttien nopeus	10/100/1000 Mbps autoneuvottelu
LED-merkkivalot	Virta, yhteys/aktiviteetti per portti
Jäähdytys	Passiivinen (ilman tuuletinta)
Kotelon materiaali	Tukeva metalli
Mitat	Noin 440 x 180 x 44 mm (arvio)
Paino	Noin 2 kg (arvio)
Käyttölämpötila	0°C - 40°C
Käyttökosteus	10% - 90% suhteellinen kosteus, ei kondensoitumista
Turvallisuus	Pidä poissa vedestä, tulesta, kosteudesta; älä pura; pistoke helposti saatavilla
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta; käytä kuivaa, nukkaamatonta liinaa
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa; ota yhteyttä TP-Link-tukeen
Takuu	TP-Linkin rajoitettu takuu (katso verkkosivusto)

Usein kysytyt kysymykset - TLSG1024D TP-LINK

Kuinka asentaa kytkin TLSG1024D pöydälle?

Aseta kytkin tasaiselle ja kestävälle pinnalle. Poista mukana toimitettujen kumijalkojen suojukset, käännä laite ympäri ja kiinnitä jalat neljään kulmaan.

Kuinka asentaa kytkin telineeseen?

Tarkista telineen maadoitus ja vakaus. Kiinnitä asennuskulmat kytkimen molemmille puolille mukana tulevilla ruuveilla, ja kiinnitä sitten kytkin telineeseen pultteja (eivät sisälly) käyttäen.

Millaisia kaapeleita käytetään laitteiden liittämiseen?

Käytä vakio-Ethernet-RJ45-kaapeleita (luokka 5e tai parempi) kupariporteille. SFP-paikoille käytä yhteensopivia SFP-moduuleja (kuitu tai kupari).

Kuinka kytkin kytketään päälle?

Kytke mukana toimitetun virtajohdon naarasliitin kytkimen virtaliitäntään ja yhdistä sitten urosliitin pistorasiaan. Virtamerkkivalo syttyy.

Tarvitseeko kytkin konfigurointia?

Ei, TLSG1024D on ei-hallittava kytkin (unmanaged). Se toimii Plug and Play -periaatteella: riittää, että liität kaapelit ja virran, jotta se toimii heti.

Voinko käyttää SFP-moduuleja tässä kytkimessä?

Kyllä, TLSG1024D:ssä on 2 SFP-paikkaa. Aseta yhteensopiva SFP-moduuli (esim. TP-Link TL-SM321LS) paikkaan. Kytkin tunnistaa sen automaattisesti.

Mitä turvatoimia on noudatettava?

Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumista ympäristöistä. Älä yritä purkaa tai korjata sitä itse. Pistorasian on oltava helposti saatavilla nopeaa irrotusta varten. Aseta laite alaosa alaspäin.

Mitä tehdä, jos toimintahäiriö ilmenee?

Jos kytkin ei toimi oikein, tarkista ensin liitännät ja virransyöttö. Jos ongelma jatkuu, älä yritä korjata, vaan ota yhteyttä TP-Link-tukeen virallisen verkkosivuston kautta.

Kuinka kytkin puhdistetaan?

Irrota virtajohto ennen puhdistusta. Käytä pehmeää ja kuivaa, nukkaamatonta liinaa. Älä käytä nesteitä tai puhdistusaineita.

Mistä löydän CE-vaatimustenmukaisuusvakuutuksen?

Alkuperäinen CE-vaatimustenmukaisuusvakuutus on saatavilla osoitteessa https://www.tp-link.com/en/support/ce/ (sivu englanniksi).

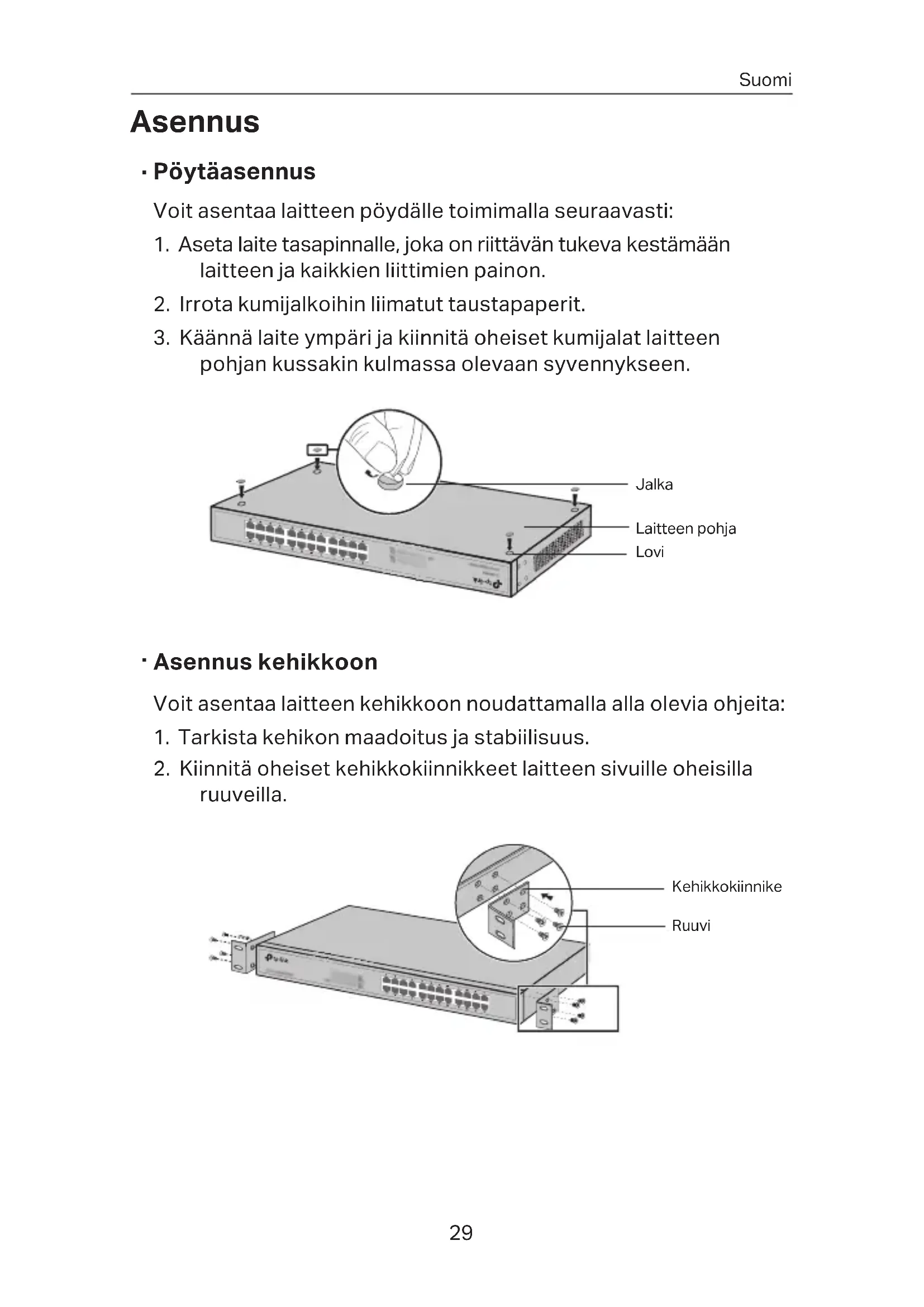

KÄYTTÖOHJE TLSG1024D TP-LINK

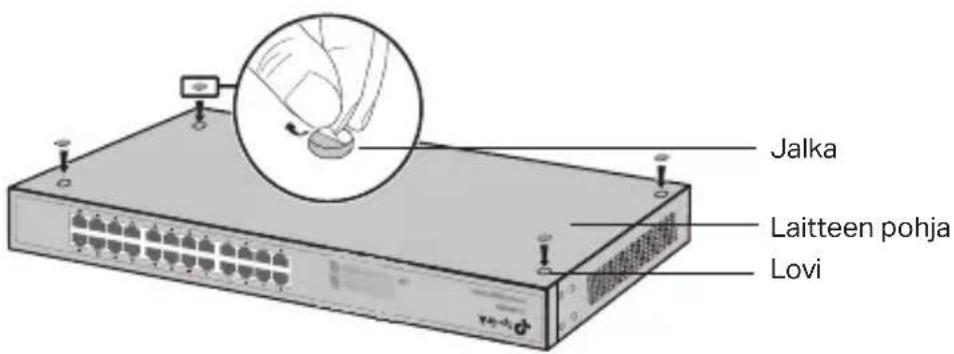

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukevakestämään laitteen ja kaikkien liittimien painon.
2. Irrrota kumijalkoihin liimatut taustapaperit.
3. Kännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.

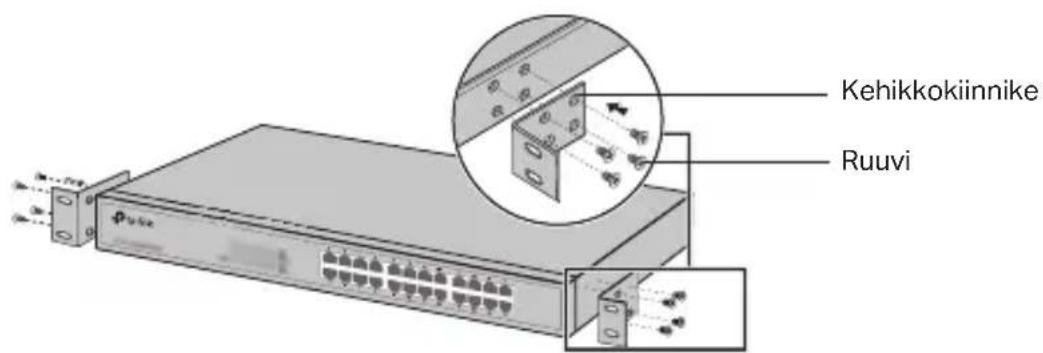

2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

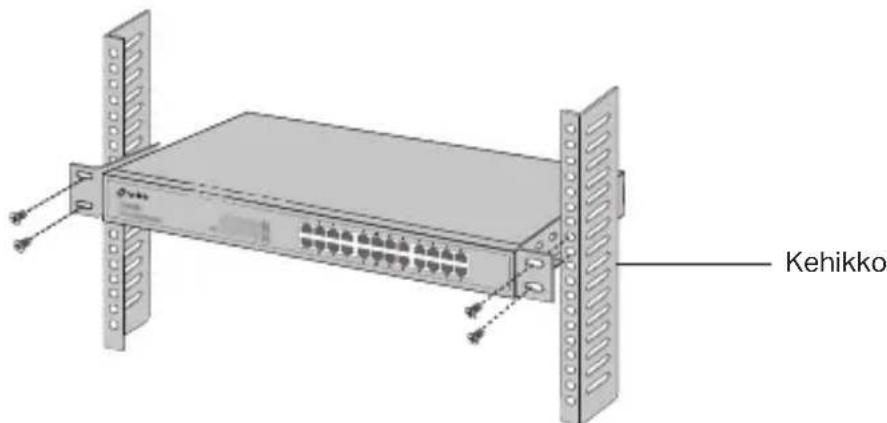

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

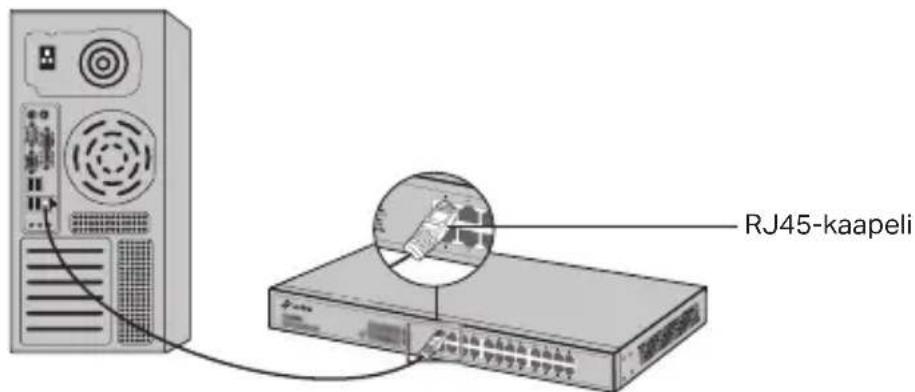

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelillaseuraavan kuvan mukaisesti.

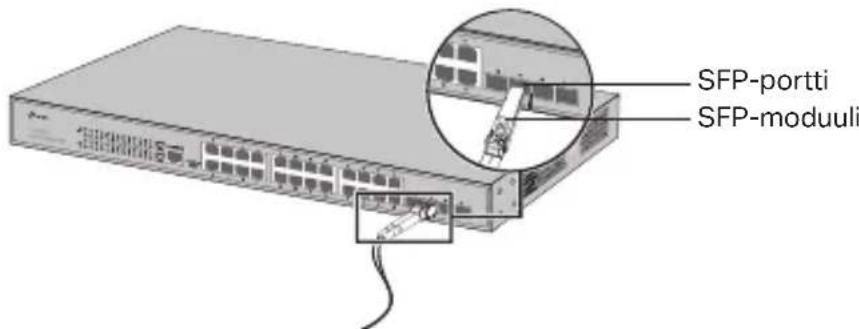

SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulän. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttaa.

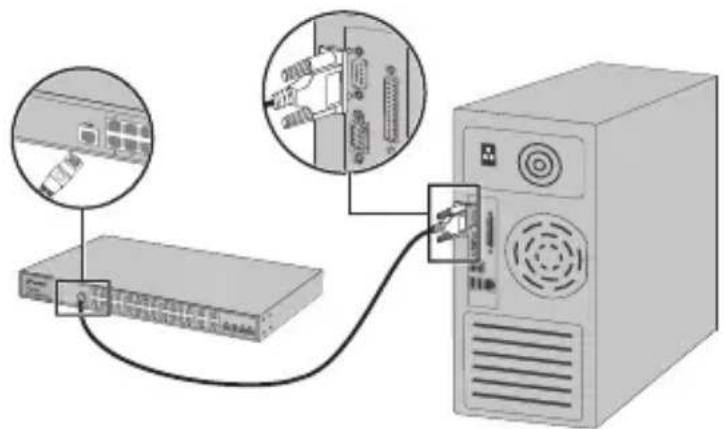

Konsoliportti

Jos kytkimessä on konsolipiortti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLl:n hallinnoidaksesi kytkintä.

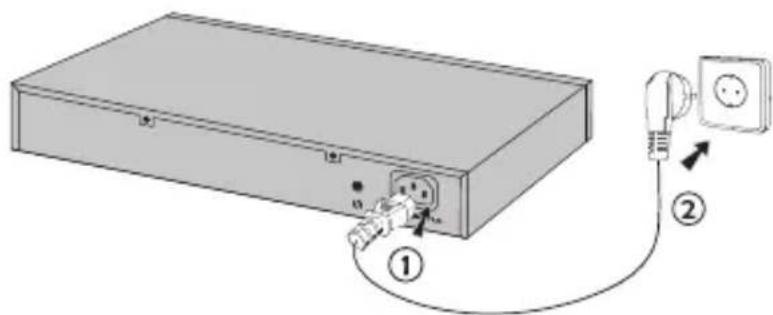

Virta pällä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

(Ei saatavilla hallinta-asetuksettomille kytkimille)

- Konfiguroi kytkin GUI:IIa

1. Määrität PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-nappäintä.

3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.

4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Määritätä kytkin ohjaimella

(Vain älykytkimille, helposti märitetyille kytkimille ja märitetyille kytkimille)

Voit käyttaa ohjainta hallitsemaan kytkinten koko verkkoa keskitetysti. Löydät lisātietao tämän tekemisestä tuotteentiedoista ja ohjaimen käyttooppaasta.

- Konfiguroi kytkin CLI:IIä

(Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:IIä. Tästä on tāsmällisemmät ohjeet CLI:n käyttooppaassa.

- Konfiguroi kytkin apuohjelmalla

(Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttooppaassa.

Installatie

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristösta.
• Älä yritä purkaa, korjata tai muuntaa laitetta. Jos tarvitset huoltoa, otathan meihin yhteyttä.
• Pistorasia on oltava asennettuna laitteen lahelle ja sen on oltava helposti kaytettavissa.
• Virtajohdon pistoketta käytetään irtikytkentälaitteena, pistorasian on oltava helposti käytettävissä.
• Aseta laite siten, etta sen alaosa on alaspain.

Lue yllä olevat turvallisuustiedot ja noudata niitä kayttäessäsi laitetta. Emme voi taata, etta laitteen virheellinen kayttö ei aiheuta onnettomuksia tai vaurioita. Kaytä tātuotetta varoen ja omalla vastuullasi.

TP-Link rajoitetti tuotetakuu

Vain TP-Link merkkisia tuotteita. Lisatietao takuujasta, -kaytannostja ja -toimenpiteista loydat osoitteesta https://www.tp-link.com/en/support

TAMAKUUMYONTAA KAYTTAJALLE TIETTYJA LAILLISIA OIKEUKSIA,JA HANELLAVOJLLAMUITA OIKEUKSIA,JOTKA VAHTELEVATMAAKOHTAISESTI.

SIINA MAARIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, etta TP-Link-merkkinen laitteistotuote, joka saapui alkuperäissä

pakkauksessa ei sisallä materiaali- eikä valmistusvirheitä normaliissa TP-Link:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärastä lukien jona loppukäytäjä sen alun perin hankki.

Nederland

TP-Link ilmoittaa taten, etta tämlaite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2011/65/EU ja (EU)2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa https://www.tp-link.com/en/support/ce/
