MANUAL DE USUARIO TLSG1024D TP-LINK

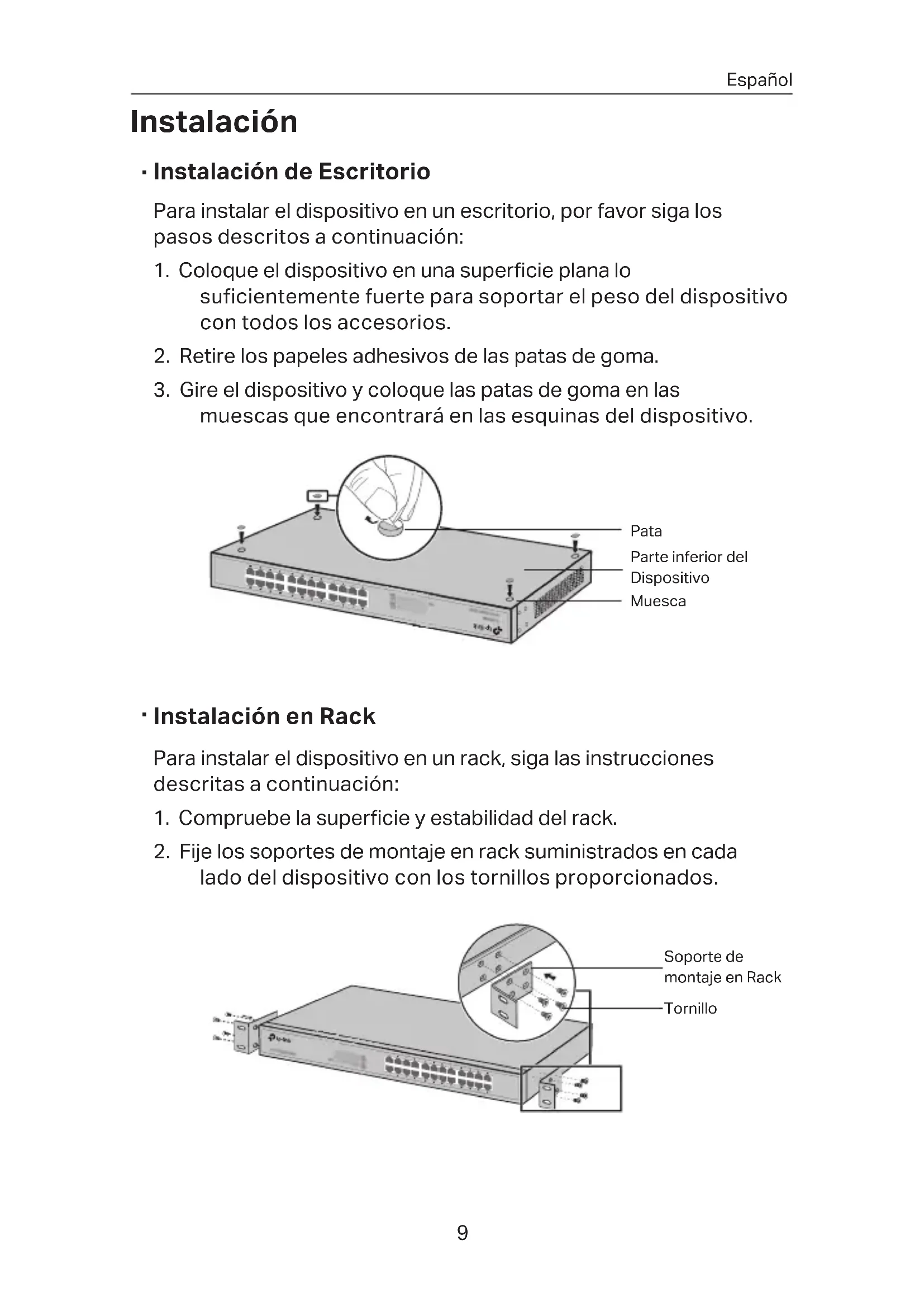

Instalación Instalación de Escritorio Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo

suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.

2. Retire los papeles adhesivos de las patas de goma.

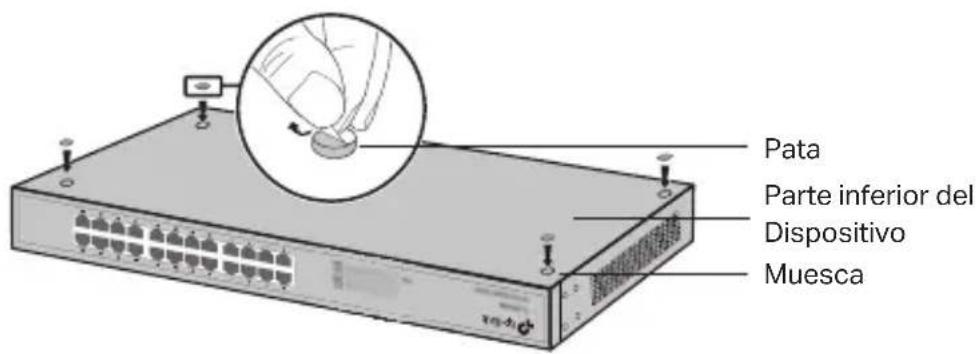

3. Gire el dispositivo y coloque las patas de goma en las

muescas que encontrará en las esquinas del dispositivo. Pata Instalación en Rack Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.

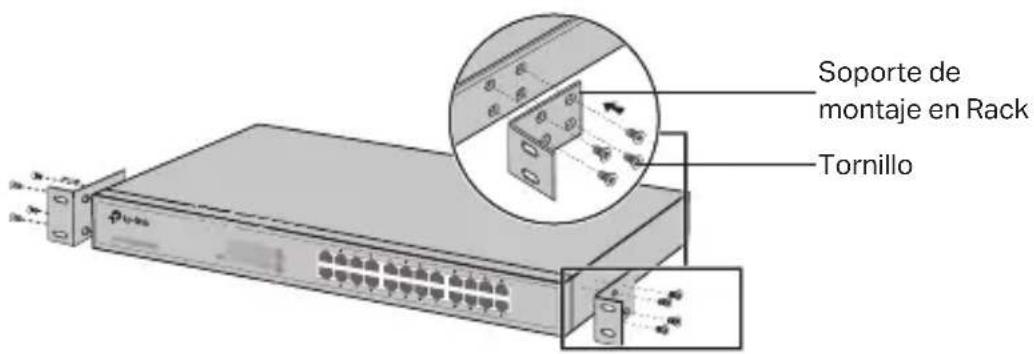

2. Fije los soportes de montaje en rack suministrados en cada

lado del dispositivo con los tornillos proporcionados. Soporte de montaje en Rack Parte inferior del Dispositivo Muesca TornilloEspañol

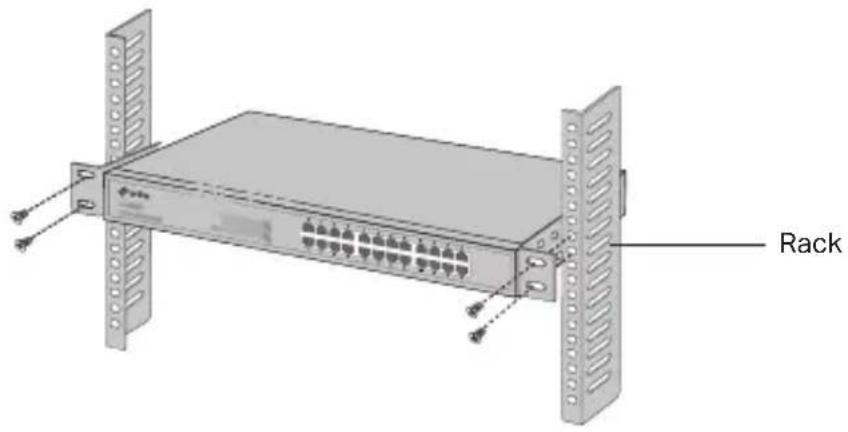

3. Después de unir los soportes con el dispositivo, utilice los

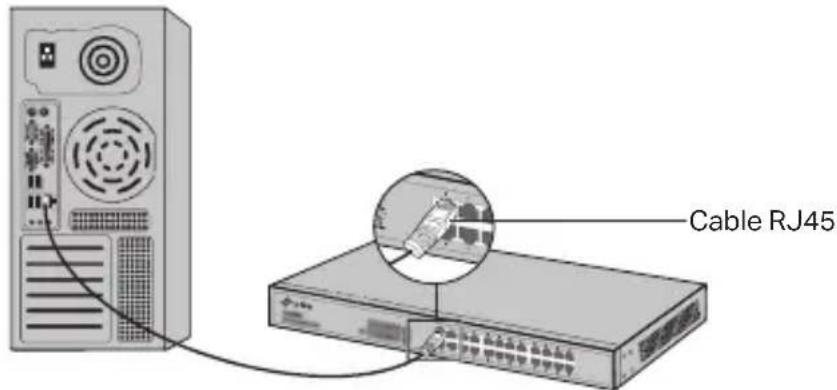

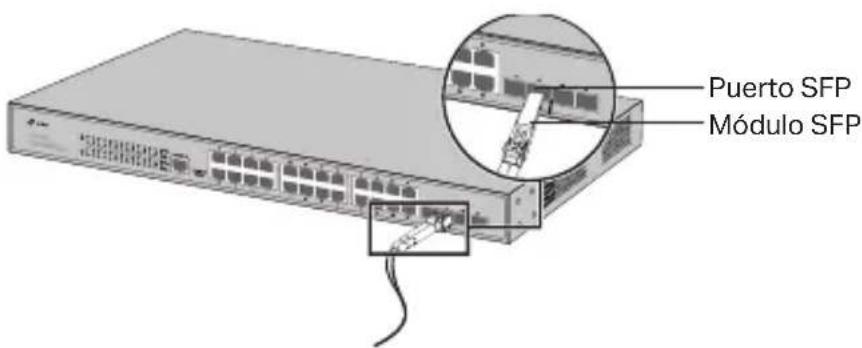

tornillos adecuados (no incluidos) para fijar los soportes al rack. Rack Conexión Puerto Ethernet Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura. Cable RJ45 Puerto SFP Para switches con puertos SFP, puede conectar un puerto SFP a un módulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y no podrá ser utilizado. Puerto SFP Módulo SFPEspañol

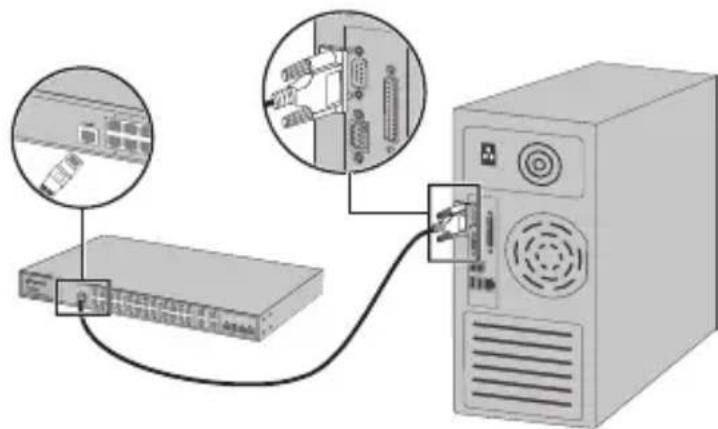

Puerto de Consola Para switches con puerto de consola, puede conectar el puerto a su ordenador mediante cable de consola. Después puede cargar el CLI para gestionar el switch.

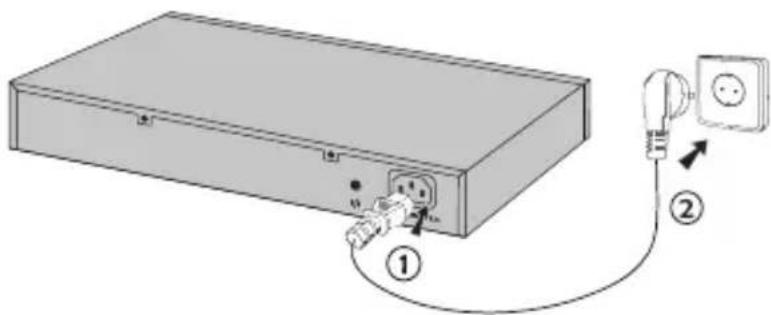

Conexión Eléctrica Utilice el cable suministrado para realizar la conexión entre el switch y la toma de corriente eléctrica. Configuración (No disponible para Switches No Gestionables)

Configurar el Switch Utilizando el Interfaz de Gestión de Usuario (GUI)

1. Configure la dirección IP de su PC en la misma subred que el

switch. La dirección IP debe ser 192.168.0.X("X" puede ser cualquier número entre 2 y 254). La Máscara de Subred es

2. Abra un navegador web y escriba la dirección de gestión

por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.

3. Introduzca admin para el Nombre de Usuario y ContraseñaEspañol

por defecto, ambos en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.

4. Después de acceder correctamente, puede configurar el

switch en la página de gestión.

Configurar el Switch utilizando el Controlador (Solo para Switches Smart, Switches Easy Managed y Switches Gestionables) Puede utilizar el Controlador para gestionar de forma centralizada toda la red de switches. Para obtener información detallada, consulte las especificaciones del producto y la Guía del Usuario del Controlador.

Configurar el Switch Utilizando el Interfaz de Línea de Comandos (CLI) (Solo para Switches Smart y Switches Gestionables) Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para obtener información detallada, consulte la Guía CLI

Configurar el Switch Usando la Utilidad (Solo para los Switches Easy Smart) Puede utilizar la Utilidad de Configuración Easy Smart para gestionar de manera centralizada todas las redes de los Switches Easy Smart. Para obtener información detallada, consulte la Guía de Usuario de la Utilidad.Ελληνικά

• Mantenga el dispositivo fuera del agua, fuego, humedad o entornos calurosos.

• No intente desmontarlo, repararlo o modificar el dispositivo. Si necesita servicio técnico, póngase en contacto con nosotros.

• La toma de corriente se instalará cerca del equipo y será fácilmente accesible.

• El enchufe del cable de alimentación se utiliza como dispositivo de desconexión, la toma de corriente debe ser fácilmente accesible.

• Coloque el dispositivo con la superficie inferior hacia abajo. Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando. No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo. Por favor utilice este producto de manera correcta y bajo su propia responsabilidad. Garantía limitada para productos de TP-Link Sólo para productos que porten la marca TP-Link. Para obtener información sobre el período de garantía, política y procedimientos, visitar https://www.tp-link.com/es/ support ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA). EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN. TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente. Eλληνικά Πληροφορίες Ασφάλειας
