TLSG1024D - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Marque	TP-Link
Modèle	TLSG1024D
Type de produit	Commutateur non administrable (unmanaged switch)
Nombre de ports	24 ports RJ45 10/100/1000 Mbps
Connectivité additionnelle	2 emplacements SFP
Alimentation	Adaptateur secteur externe (inclus)
Installation	Sur bureau (pieds caoutchouc fournis) ou en rack (équerres fournies)
Fonctions	Commutation non administrée, Plug and Play, contrôle de flux IEEE 802.3x
Protocoles supportés	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Vitesse des ports	10/100/1000 Mbps auto-négociation
Indicateurs LED	Alimentation, liaison/activité par port
Refroidissement	Passif (sans ventilateur)
Matériau du boîtier	Métal robuste
Dimensions	Environ 440 x 180 x 44 mm (estimation)
Poids	Environ 2 kg (estimation)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% HR sans condensation
Sécurité	Maintenir à l'écart de l'eau, du feu, de l'humidité; ne pas démonter; prise facilement accessible
Entretien et nettoyage	Débrancher avant nettoyage; utiliser un chiffon sec non pelucheux
Pièces détachées et réparabilité	Non réparable par l'utilisateur; contacter le support TP-Link
Garantie	Garantie limitée TP-Link (consulter le site)

FOIRE AUX QUESTIONS - TLSG1024D TP-LINK

Comment installer le commutateur TLSG1024D sur un bureau ?

Placez le commutateur sur une surface plane et résistante. Retirez les protections des pieds caoutchouc fournis, retournez l'appareil et fixez les pieds aux quatre coins.

Comment installer le commutateur dans un rack ?

Vérifiez la mise à la terre et la stabilité du rack. Fixez les équerres de montage de chaque côté du commutateur avec les vis fournies, puis utilisez des boulons (non fournis) pour fixer le commutateur au rack.

Quels types de câbles sont utilisés pour connecter les périphériques ?

Utilisez des câbles Ethernet RJ45 standard (catégorie 5e ou supérieure) pour les ports cuivre. Pour les emplacements SFP, utilisez des modules SFP compatibles (fibre ou cuivre).

Comment mettre sous tension le commutateur ?

Branchez le connecteur femelle du câble d'alimentation fourni dans la prise du commutateur, puis connectez la prise mâle à une prise électrique. Le voyant d'alimentation s'allume.

Le commutateur nécessite-t-il une configuration ?

Non, le TLSG1024D est un commutateur non administrable (unmanaged). Il fonctionne en Plug and Play : il suffit de connecter les câbles et l'alimentation pour qu'il fonctionne immédiatement.

Puis-je utiliser des modules SFP dans ce commutateur ?

Oui, le TLSG1024D dispose de 2 emplacements SFP. Insérez un module SFP compatible (par exemple TP-Link TL-SM321LS) dans l'emplacement. Le commutateur le reconnaîtra automatiquement.

Quelles sont les précautions de sécurité à respecter ?

Maintenez l'appareil à l'écart de l'eau, du feu, de l'humidité et des environnements chauds. Ne tentez pas de le démonter ou de le réparer vous-même. La prise électrique doit être facilement accessible pour débrancher rapidement. Placez l'appareil avec sa partie inférieure vers le bas.

Que faire en cas de dysfonctionnement ?

Si le commutateur ne fonctionne pas correctement, vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, ne tentez pas de réparation, contactez le support TP-Link via le site officiel.

Comment nettoyer le commutateur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec, non pelucheux. N'utilisez pas de liquides ou de produits nettoyants.

Où trouver la déclaration de conformité CE ?

La déclaration CE de conformité originale est disponible à l'adresse https://www.tp-link.com/en/support/ce/ (page en anglais).

MODE D'EMPLOI TLSG1024D TP-LINK

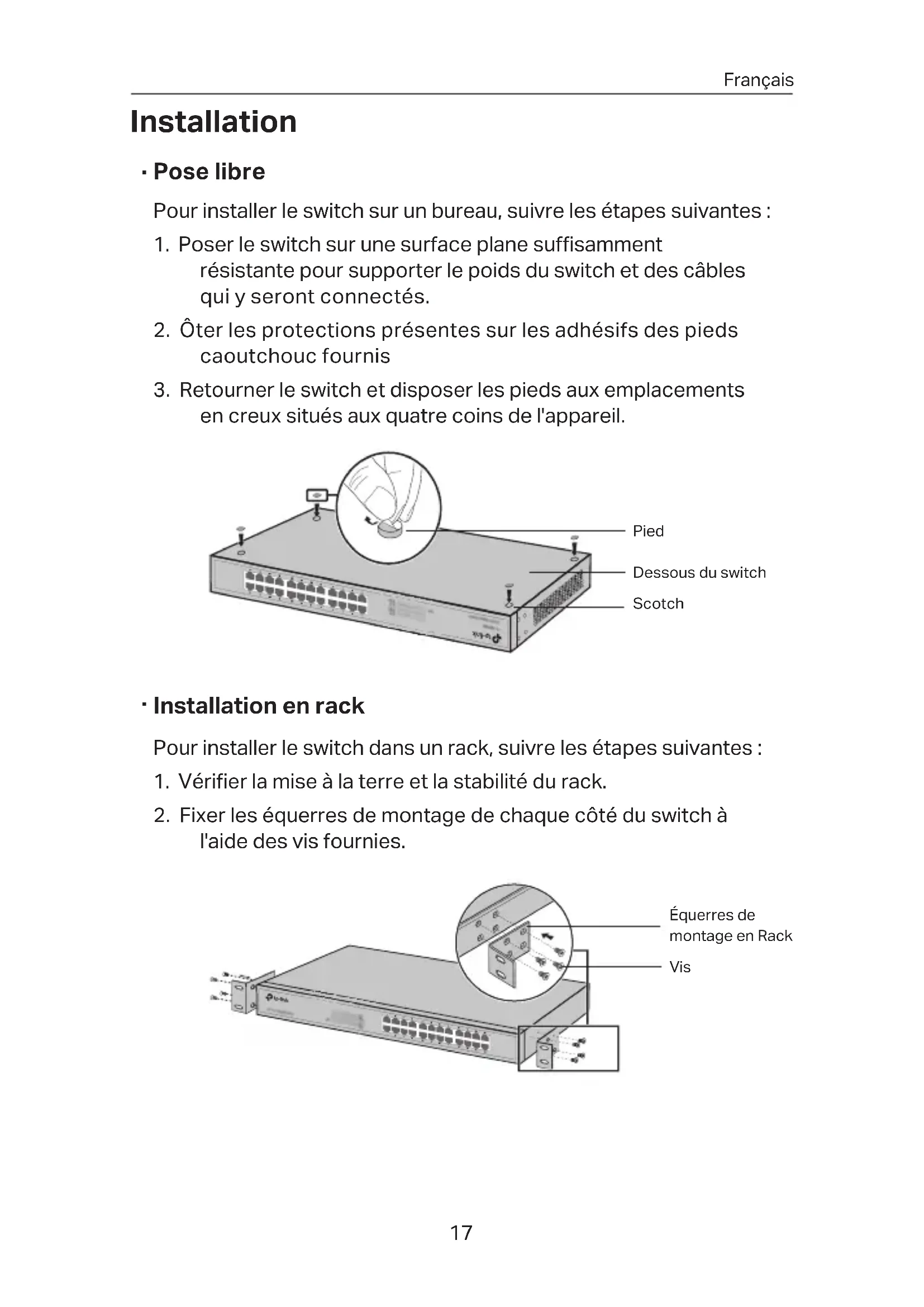

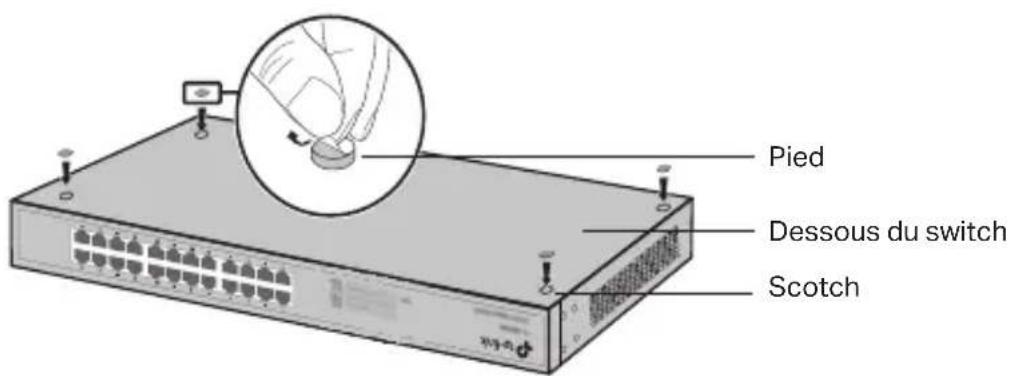

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protections présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

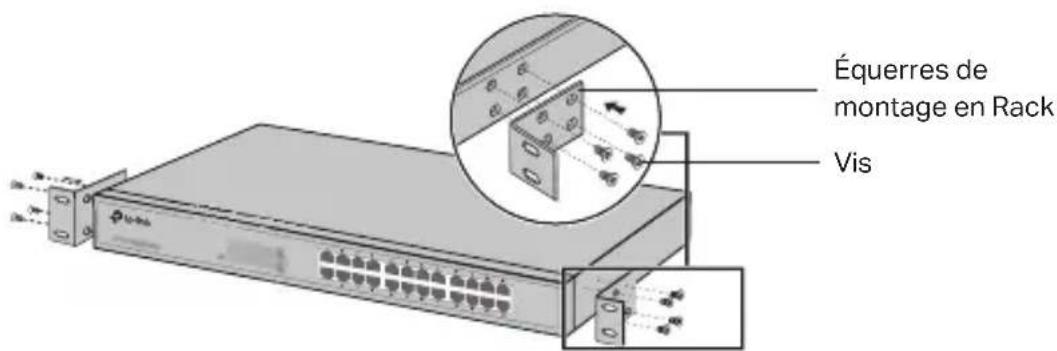

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

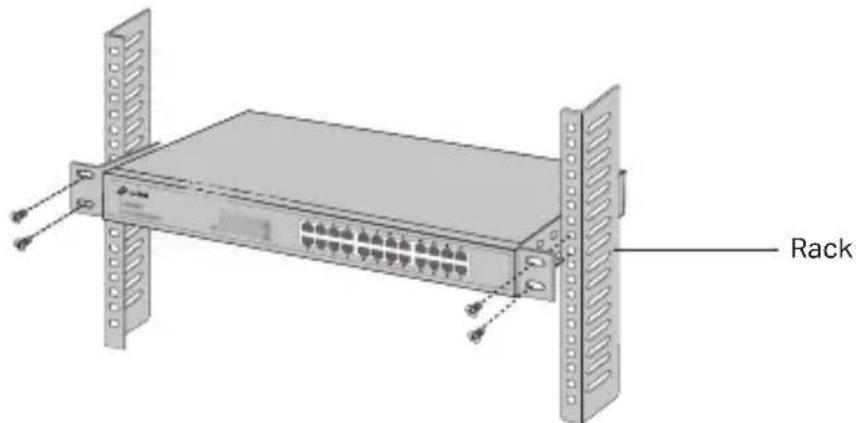

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustés pour fixer le switch au rack.

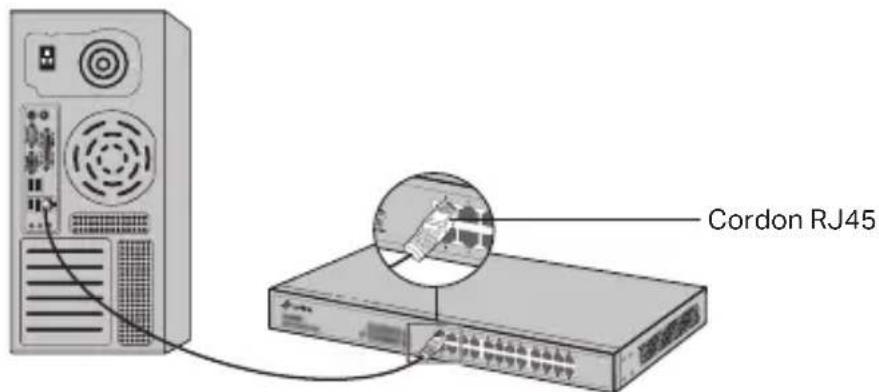

- Port ethernet

Connectez un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

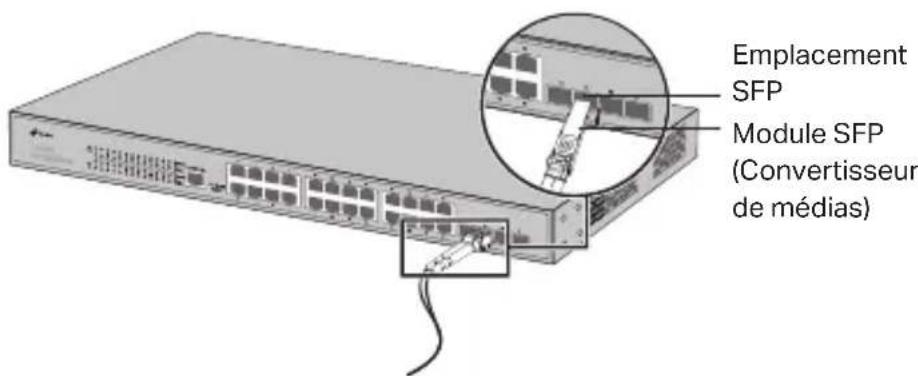

Emplacement SFP

Pour les switches pourvus d'emplacement SFP, vous pouvez connecter un module SFP à l'un de ces ports.

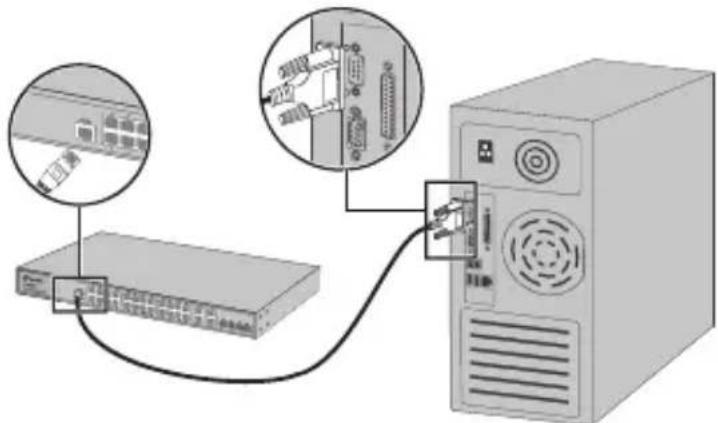

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

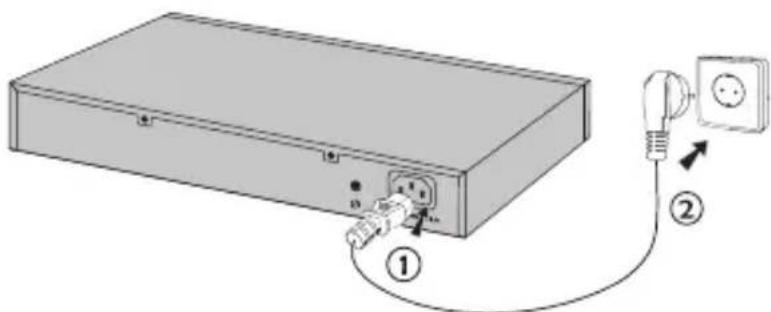

Mettre sous tension

Connecter le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

Configuration

(Non disponible pour les switches non administrables)

Configurer le switch via son interface graphique

1. x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez

ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.

1. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son d'administration.

Configurer le switch à l'aide du contrôleur

(Uniquement pour les Smart switches, les Easy switches administrables et les switches administrables)

Vous pouvez utiliser le contrôleur pour gérer de manière centralisée l'ensemble du réseau de switches. Pour des informations détaillées sur la façon de réaliser cela, veuillez vous référer aux spécifications du produit et au guide de l'utilisateur du contrôleur.

- Configurer le switch via son interface en ligne de commande (CLI)

(Ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées, réferez-vous au Guide de l'interface de commande en ligne.

Configurer le switch en utilisant l'utilitaire dédié

(Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées, merci de vous référer au guide d'utilisation de l'utilitaire.

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'une réparation, veuillez nous contacter.
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• La fiche du câble d'alimentation est utilisée comme dispositif de déconnexion, la prise de courant doit être facilement accessible.
• Placez l'appareil avec sa partie inférieure vers le bas.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non-respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES, RECOURS ET CONDITIONS.

TP-Link garantit les matériels marqués TP-Link, conditionnés dans un emballage original :

garantis les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit; à compter de la date d'achat par l'utilisateur final.

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/
