TLSG1024D - Kontakt TP-LINK - Gratis brugsanvisning og manual

Mærke	TP-Link
Model	TLSG1024D
Produkttype	Ikke-administrerbar kontakt (unmanaged switch)
Antal porte	24 porte RJ45 10/100/1000 Mbps
Ekstra tilslutningsmuligheder	2 SFP-slots
Strømforsyning	Ekstern netadapter (medfølger)
Installation	På bord (gummifødder medfølger) eller i rack (monteringsbeslag medfølger)
Funktioner	Ikke-administreret omskiftning, Plug and Play, flowkontrol IEEE 802.3x
Understøttede protokoller	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Porte hastighed	10/100/1000 Mbps auto-forhandling
LED-indikatorer	Strøm, link/aktivitet pr. port
Køling	Passiv (uden ventilator)
Kabinetmateriale	Robust metal
Dimensioner	Ca. 440 x 180 x 44 mm (estimat)
Vægt	Ca. 2 kg (estimat)
Driftstemperatur	0°C til 40°C
Driftsfugtighed	10% til 90% RF uden kondens
Sikkerhed	Hold væk fra vand, ild, fugt; må ikke adskilles; stikkontakt let tilgængelig
Vedligeholdelse og rengøring	Afbryd strømmen før rengøring; brug en tør, fnugfri klud
Reservedele og reparationsmuligheder	Kan ikke repareres af brugeren; kontakt TP-Link support
Garanti	Begrænset TP-Link garanti (se hjemmesiden)

Ofte stillede spørgsmål - TLSG1024D TP-LINK

Hvordan installerer jeg TLSG1024D kontakten på et bord?

Placer kontakten på en plan og stabil overflade. Fjern beskyttelsesfilmene fra de medfølgende gummifødder, vend enheden om og sæt fødderne på de fire hjørner.

Hvordan installerer jeg kontakten i et rack?

Kontroller rackets jordforbindelse og stabilitet. Fastgør monteringsbeslagene på hver side af kontakten med de medfølgende skruer, og brug derefter bolte (medfølger ikke) til at fastgøre kontakten i racket.

Hvilke typer kabler bruges til at tilslutte enheder?

Brug standard RJ45 Ethernet-kabler (kategori 5e eller højere) til kobberporte. Til SFP-slots skal du bruge kompatible SFP-moduler (glasfiber eller kobber).

Hvordan tænder jeg for kontakten?

Sæt hunstikket på det medfølgende strømkabel i kontakten, og tilslut derefter hanstikket til en stikkontakt. Strømindikatoren lyser.

Kræver kontakten nogen konfiguration?

Nej, TLSG1024D er en ikke-administrerbar kontakt (unmanaged). Den fungerer med Plug and Play: tilslut blot kablerne og strømmen, så fungerer den med det samme.

Kan jeg bruge SFP-moduler i denne kontakt?

Ja, TLSG1024D har 2 SFP-slots. Indsæt et kompatibelt SFP-modul (f.eks. TP-Link TL-SM321LS) i slottet. Kontakten genkender det automatisk.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Hold enheden væk fra vand, ild, fugt og varme omgivelser. Forsøg ikke at adskille eller reparere den selv. Stikkontakten skal være let tilgængelig for hurtig afbrydelse. Placer enheden med bunden nedad.

Hvad gør jeg, hvis kontakten ikke fungerer?

Hvis kontakten ikke fungerer korrekt, skal du først kontrollere forbindelser og strømforsyning. Hvis problemet fortsætter, må du ikke forsøge reparation; kontakt TP-Link support via den officielle hjemmeside.

Hvordan rengør jeg kontakten?

Afbryd strømmen før rengøring. Brug en blød, tør, fnugfri klud. Brug ikke væsker eller rengøringsmidler.

Hvor finder jeg CE-overensstemmelseserklæringen?

Den originale CE-overensstemmelseserklæring findes på https://www.tp-link.com/en/support/ce/ (side på engelsk).

BRUGSANVISNING TLSG1024D TP-LINK

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installiert i et spor og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kinneBrukes.

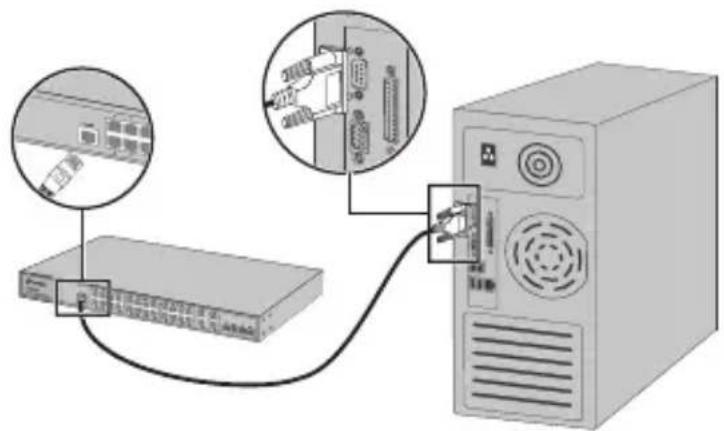

Konsollport

For svitsjer med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du LAST CLI for Å administrirere svitsjen.

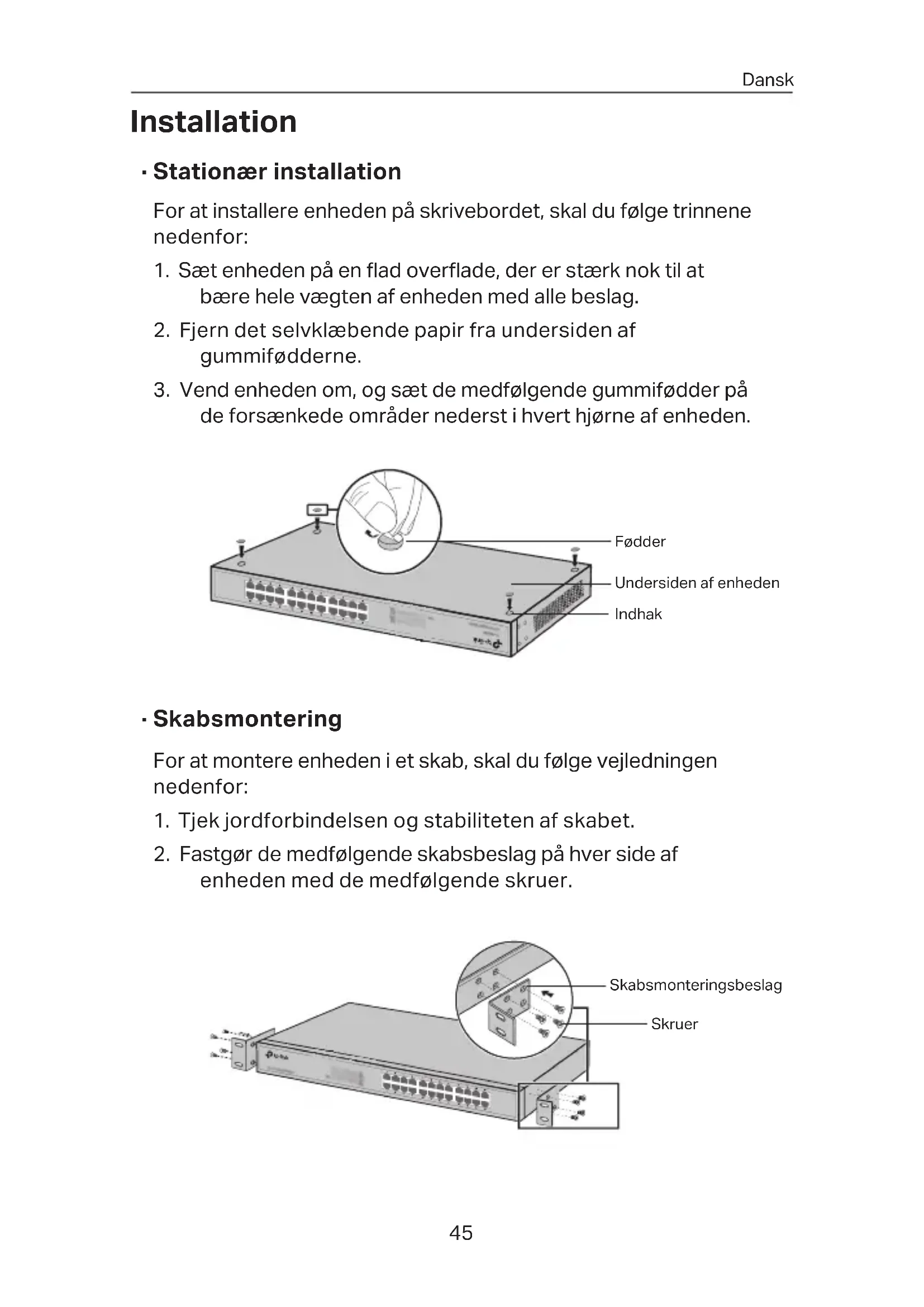

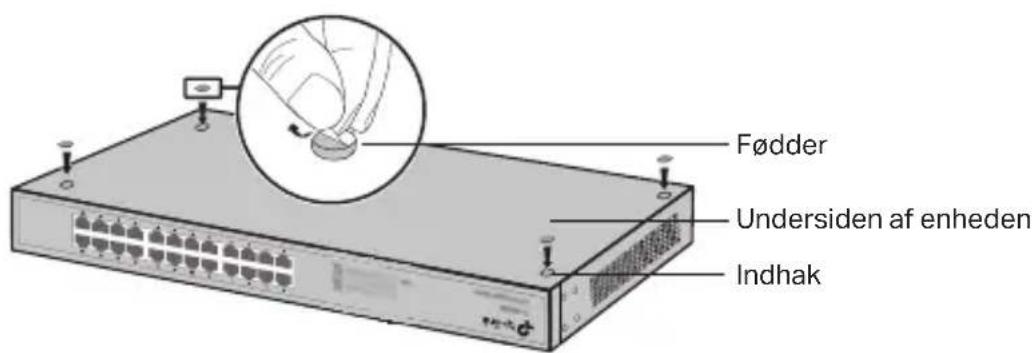

For a sla pa

1. Sæt enheden på en flad overflade, der er stærk nok til at bære—hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend encheden om, og sæt de medfølgende gummifdder på de forsænkede omrader nederst i hvert hjørne af encheden.

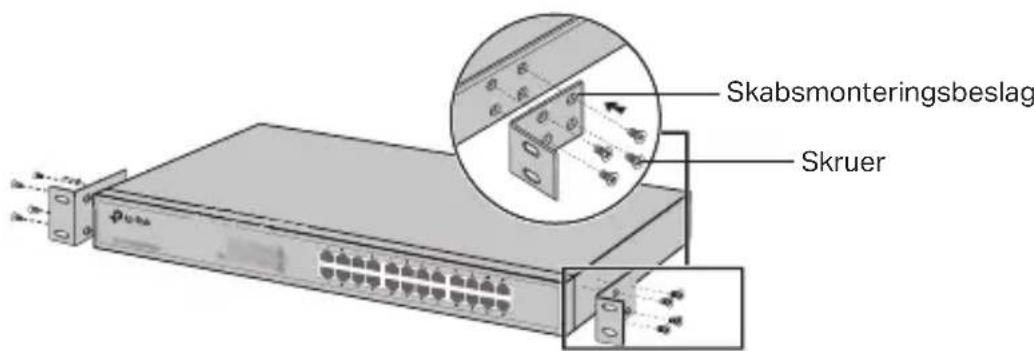

- Skabsmontering

For at montere encheden i et skab, skal du ffolge vegledningen nedenfor:

1. Tjek jord forbindelsen og stabiliteten af skabet.
2. Fastgör de medfølgende skabsbeslag på haver side af enheden med de medfølgende skruer.

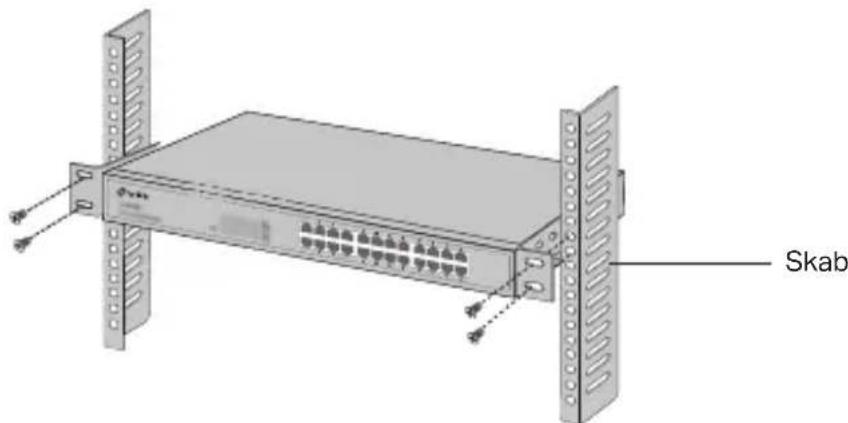

1. Når beslagene er fastgjort på encheden, skal du bruge derigtige skruer (medfølger ikke) til at fastgne beslaget til skabet.

Tilslutining

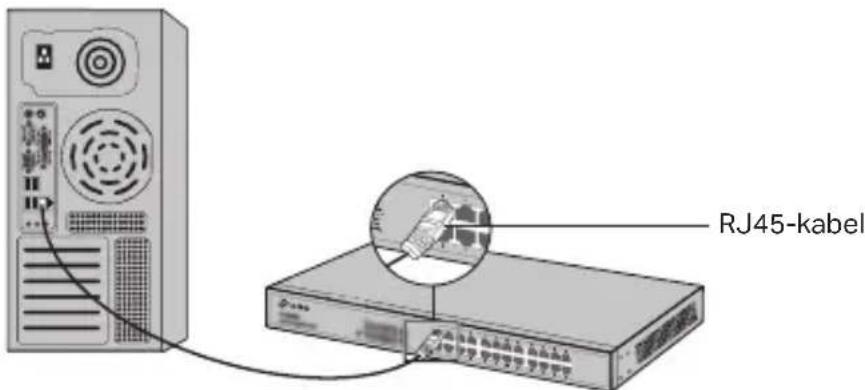

- Ethernetport

Tilsnut et ethernetport til computeren med et RJ45-kabel, som vist på følgende figur.

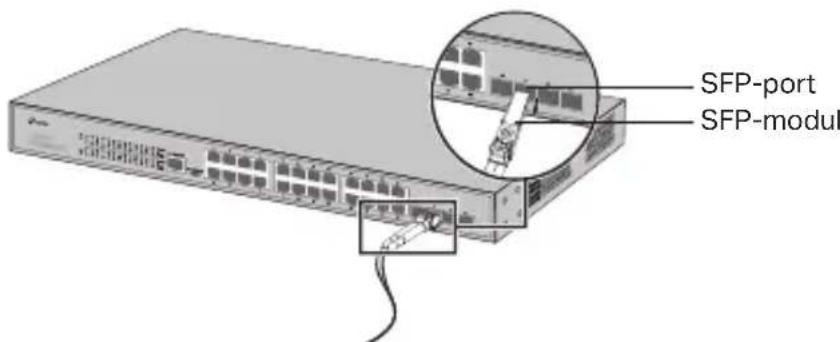

SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installerer i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port blive deaktiveret og kan ikke bruges.

Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI for at administrere swtichen.

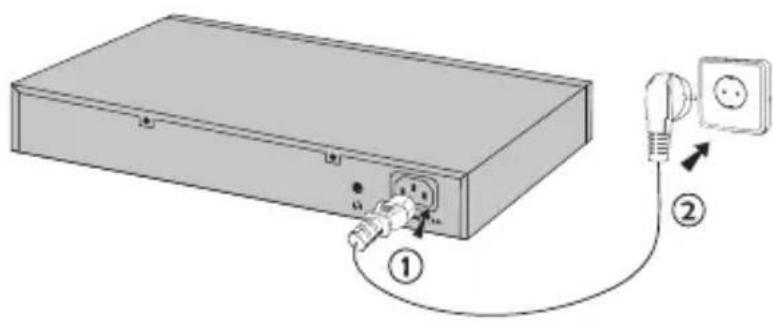

·Taendt

Sæt hunstikket på den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

Konfiguration

(Fungerer ikke Switches, der/DD kon administereres)

- Konfigurer kontakten gennem brugergransefladen

1. Angiv IP-adressen på din computer på samme undernet som switchen. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); unternetmasken er 255.255.255.0.
2. Åbn en browser, og angiv standard-administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Angiv admin som standardbrugernavn og -adgangskode med små bogstaver. Klik på Log ind-knappen, eller tryk på Enter.

4. Når du er logget ind, kan du konfigurere switchen på administrationsiden.

5. Konfigurer switchen ved hjælp af controlleren

(Kun for Smart-swtiches, Easy Managed-switches og administrerede switches)

Du kan bruge controlleren til centralt at styre—hele netværket af switches. For detailjerede oplysninger om, hvordan du gør dette, henvises til produktspecifikationerne og brugervejledningen til controlleren.

• Konfigurer kontakten ved hjælp af CLI

Du kan logge på og fö adgang til CLI'en for at administrere swtichen. For detaljerede vejledning i, hvordan du gør dette, henvises til CLI-vejledningen.

• Konfigurer kontakten via værktøjet

Du kan bruge Easy Smart-konfigurationsværktøjet til centralt at styre hele netværk af Easy Smart-switches. For detailjeret vegledning i, hvordan du gør dette, henvises til brugervejledningen.

Deutsch

Sicherheitsinformation

Sikkerhedsinformation

• Hold apparatet væk fra vand, brand, fugt eller varme miljøer.
• Forsøg ikke at skille encheden ad, reparere eller ænandre encheden. Har du brug for service, skal du kontakte os.
• Stikkontakten skal installereres iærheden af udstyret og skal vare let tilgængelig.

• Stikket på strømforsyningsledningen bruges som afbryderenhed, stikkontakten skal��e let tilgängelig.

• Placer enheden med undersiden nedad.

Følg ovenstående vegledning nár du betjener enheden. Vi kan ikke garantere, at ingen ulykker eller skader sker på grund af forkert brug af enheden. Brug dette produkt med forsigtighed og på egen risiko.

Begrænsetproduktganti for TP-Link

Gælder kun TP-Link-produkter. For mere information om garanti og procedurer, gævenligst til https://www.tp-link.com/en/support

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHERD, OG DU KAN HAVE ANDRE RETTIGHERD, SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE HERI EKSKLUSIVE, OG DE SKAL GIELDE I STEDET FOR ALLE ANDRE Rettigheder, RETSMIDLER OG BETINGELSER.

TP-Link garanter, at alle TP-Link-hardwareprodukter, der er indeholt i den originale emballage,iks er behaftede med fejl i materialerne og i handværket,safremt de bruges after hensigten og i overensstemmelse med TP-Links retningslinjer inden for enperiode, som afhanger af den lokale service fra kobsdatoen af den oprindelige slutbruger/kober.

Deutsch

TP-Link erklærer herved atijke enheden er i samsvar med de nødvendige kravene og andre relevante bestemmelse fra direktivene 2014/30/EU, 2014/35/EU, 2011/65/EU og (EU)2015/863.

TP-Link erklærer hermed, at davon enhed er i overensstemmelse med de vAESentlige krav og andre relevante bestemmelser i direktiverne 2014/30/EU, 2014/35/EU, 2011/65/EU og (EU)2015/863.

Den oprindelige EU-overensstemmelseserklaeringen kan findes på https://www.tp-link. com/en/support/ce/
