TLSG1024D - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Marca	TP-Link
Modello	TLSG1024D
Tipo di prodotto	Switch non gestito (unmanaged switch)
Numero di porte	24 porte RJ45 10/100/1000 Mbps
Connettività aggiuntiva	2 slot SFP
Alimentazione	Adattatore di rete esterno (incluso)
Installazione	Da tavolo (piedini in gomma forniti) o su rack (staffe fornite)
Funzioni	Commutazione non gestita, Plug and Play, controllo di flusso IEEE 802.3x
Protocolli supportati	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Velocità delle porte	10/100/1000 Mbps auto-negoziazione
Indicatori LED	Alimentazione, collegamento/attività per porta
Raffreddamento	Passivo (senza ventola)
Materiale del telaio	Metallo robusto
Dimensioni	Circa 440 x 180 x 44 mm (stima)
Peso	Circa 2 kg (stima)
Temperatura operativa	0°C a 40°C
Umidità operativa	10% a 90% UR senza condensa
Sicurezza	Tenere lontano da acqua, fuoco, umidità; non smontare; presa facilmente accessibile
Manutenzione e pulizia	Scollegare prima della pulizia; usare un panno asciutto che non lascia pelucchi
Pezzi di ricambio e riparabilità	Non riparabile dall'utente; contattare il supporto TP-Link
Garanzia	Garanzia limitata TP-Link (consultare il sito)

Domande frequenti - TLSG1024D TP-LINK

Come installare lo switch TLSG1024D su un tavolo ?

Posizionare lo switch su una superficie piana e resistente. Rimuovere le protezioni dai piedini in gomma forniti, capovolgere il dispositivo e fissare i piedini ai quattro angoli.

Come installare lo switch in un rack ?

Verificare la messa a terra e la stabilità del rack. Fissare le staffe di montaggio su ciascun lato dello switch con le viti fornite, quindi utilizzare bulloni (non forniti) per fissare lo switch al rack.

Quali tipi di cavi vengono utilizzati per collegare i dispositivi ?

Utilizzare cavi Ethernet RJ45 standard (categoria 5e o superiore) per le porte in rame. Per gli slot SFP, utilizzare moduli SFP compatibili (fibra o rame).

Come accendere lo switch ?

Collegare il connettore femmina del cavo di alimentazione fornito alla presa dello switch, quindi collegare la spina maschio a una presa elettrica. La spia di alimentazione si accende.

Lo switch necessita di configurazione ?

No, il TLSG1024D è uno switch non gestito (unmanaged). Funziona in Plug and Play: basta collegare i cavi e l'alimentazione per farlo funzionare immediatamente.

Posso utilizzare moduli SFP su questo switch ?

Sì, il TLSG1024D dispone di 2 slot SFP. Inserire un modulo SFP compatibile (ad esempio TP-Link TL-SM321LS) nello slot. Lo switch lo riconoscerà automaticamente.

Quali sono le precauzioni di sicurezza da seguire ?

Tenere il dispositivo lontano da acqua, fuoco, umidità e ambienti caldi. Non tentare di smontarlo o ripararlo da soli. La presa elettrica deve essere facilmente accessibile per scollegare rapidamente. Posizionare il dispositivo con la parte inferiore rivolta verso il basso.

Cosa fare in caso di malfunzionamento ?

Se lo switch non funziona correttamente, verificare prima i collegamenti e l'alimentazione. Se il problema persiste, non tentare la riparazione, contattare il supporto TP-Link tramite il sito ufficiale.

Come pulire lo switch ?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto, che non lascia pelucchi. Non utilizzare liquidi o prodotti per la pulizia.

Dove trovare la dichiarazione di conformità CE ?

La dichiarazione CE di conformità originale è disponibile all'indirizzo https://www.tp-link.com/en/support/ce/ (pagina in inglese).

MANUALE UTENTE TLSG1024D TP-LINK

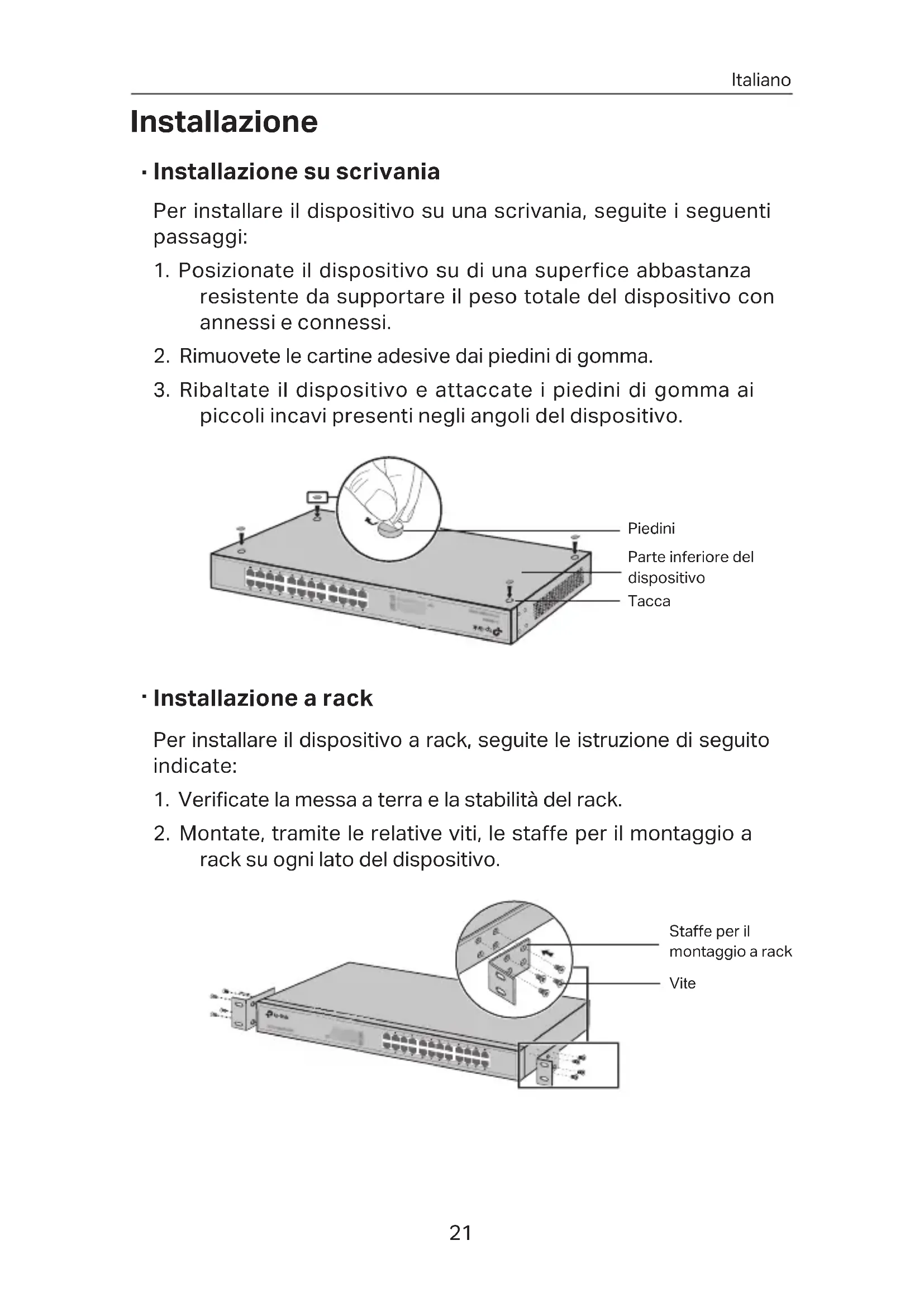

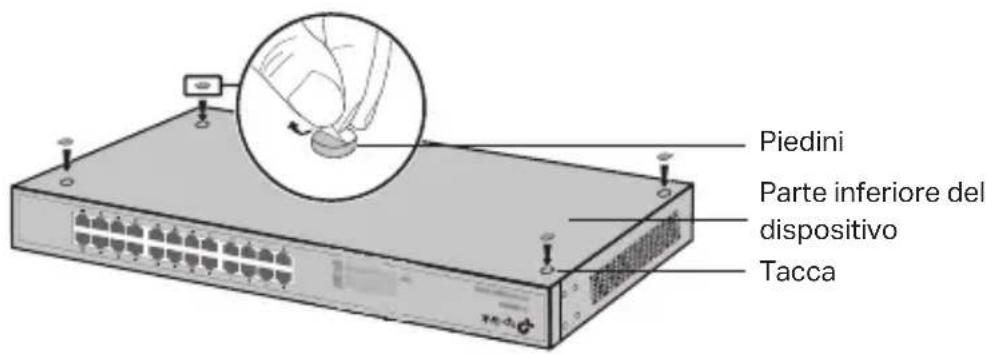

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i segunti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

Installazione a rack

Per installare il disposativo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.

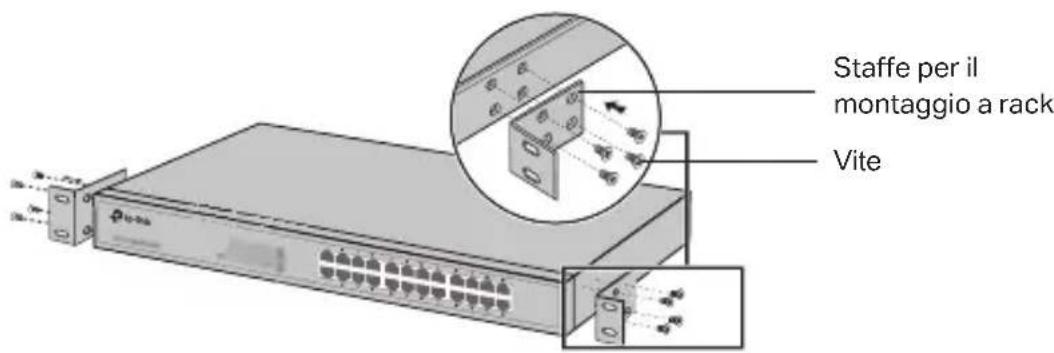

2. Montate, tramite le relative viti, le staffe per il montaggio a rack su agli lato del disposativo.

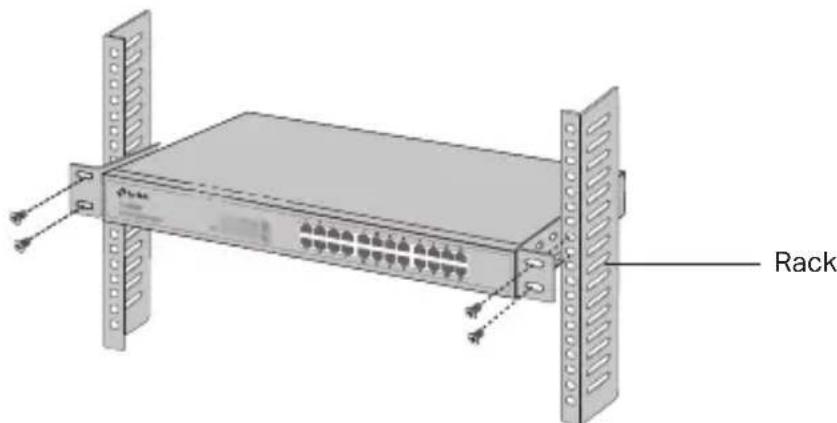

1. Dopo che sono state montate le staffe sul dispositivo, usate autres viti (non incluse) per installare il dispositivo a rack.

Connessione

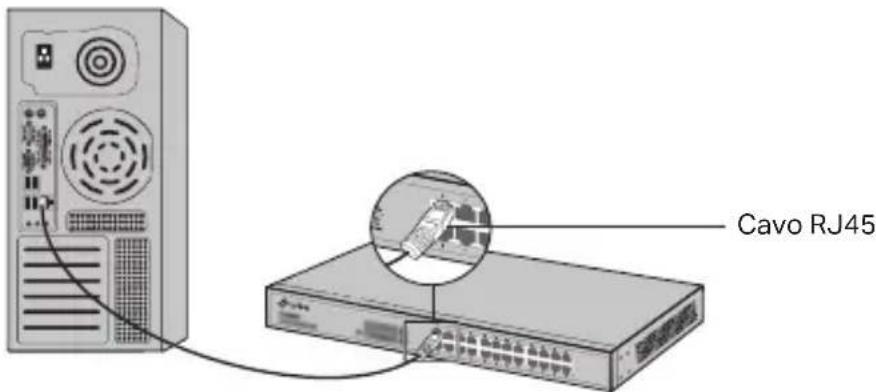

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

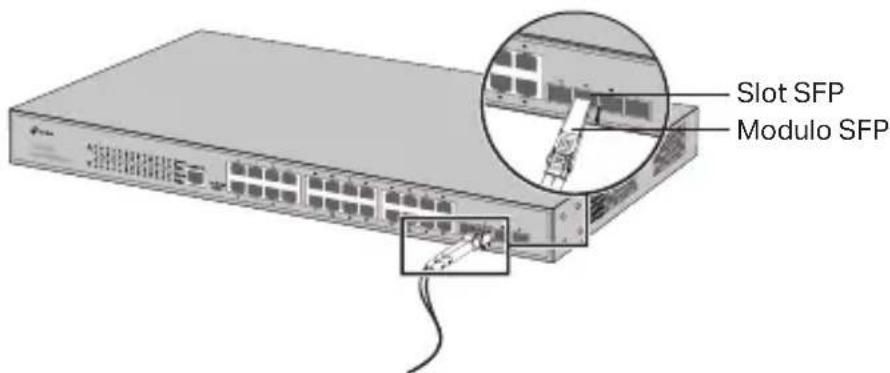

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

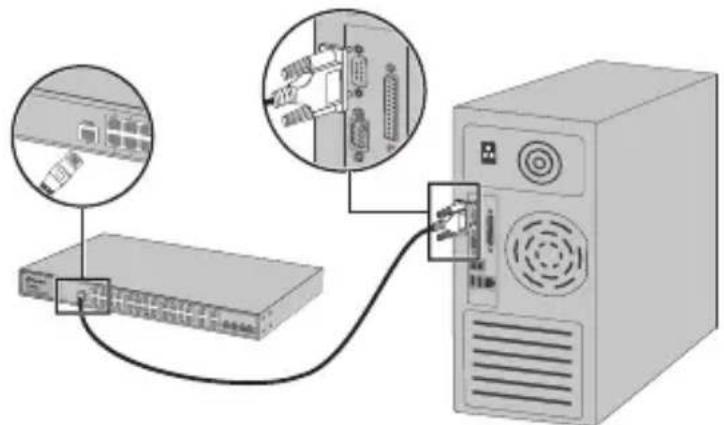

- Porta Console

Per gli switch con porta console, potete connettere la porta console al:visto computer mediente cavo console. Quindi potete caricare CLI per gestire lo switch.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Configurazione

(Non disponibile per gli switch non gestibili)

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quindi fate clic sul pulsante Login o

premete il tasting Enter.

1. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configura lo switch utilizzato il controller

Puoi utilizzato il Controller per gestire centralmente l'intera rete degli switch. Per informazioni dettagliate su come farlo, fai riferimento alle specifiche del prodotto e al Manuale Utente del Controller.

- Configure lo Switch usingla CLI

Fate login allo switch e accedete alla CLI per gestire lo switch. Per avere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch using la Utility

(Solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averere istruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalacao

Informazioni sulla sicurezza:

• Tenete il dispositorio lontano da acqua, fuoco, umidità e ambienti troppo caldi.
• Non provate a disassemblare, riparare o modificare il dispositivo. Se hai bisogno di assistenza, contattaci.
• La presa di corrente deve essere installata vicino all'apparecchiatura ed essere facilemente accessibile.
• La spina del cavo di alimentazione è utilizzata come dispositivo di scollegamento e la presa deve essere facilemente accessibile.
• Posizione la superficie inferiore del dispositivo rivolta verso il basso.

Leggete e seguite le informazioni di sicurezza sobre indicate quando utilizzate il dispositorio. Non possiamo garantire che non accadano incidenti o anni se is usa in modo improprio il dispositorio. Utilizzate quello prodotto con cura e lo fate funzionare a vostro rischio.

Garanzia

Escludivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il site https://www.tp-link.com/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confazione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

• Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Portugues

TP-Link dichiara che questo dispositivo è conforme ai requisisti fondamentali e alle altre disposizioni delle direttive 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce
