Marke	TP-Link
Modell	TLSG1024D
Produkttyp	Nicht verwaltbarer Switch (unmanaged switch)
Anzahl der Ports	24 Ports RJ45 10/100/1000 Mbit/s
Zusätzliche Konnektivität	2 SFP-Steckplätze
Stromversorgung	Externes Netzteil (im Lieferumfang enthalten)
Montage	Auf dem Schreibtisch (Gummifüße enthalten) oder im Rack (Befestigungswinkel enthalten)
Funktionen	Nicht verwaltetes Switching, Plug and Play, Flusskontrolle IEEE 802.3x
Unterstützte Protokolle	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Portgeschwindigkeit	10/100/1000 Mbit/s Auto-Negotiation
LED-Anzeigen	Stromversorgung, Link/Aktivität pro Port
Kühlung	Passiv (lüfterlos)
Gehäusematerial	Robustes Metall
Abmessungen	Ca. 440 x 180 x 44 mm (Schätzung)
Gewicht	Ca. 2 kg (Schätzung)
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Sicherheit	Von Wasser, Feuer, Feuchtigkeit fernhalten; nicht zerlegen; Steckdose leicht zugänglich
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes, fusselfreies Tuch verwenden
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; TP-Link-Support kontaktieren
Garantie	Eingeschränkte TP-Link-Garantie (siehe Website)

Häufig gestellte Fragen - TLSG1024D TP-LINK

Wie installiere ich den Switch TLSG1024D auf einem Schreibtisch?

Stellen Sie den Switch auf eine ebene, stabile Oberfläche. Entfernen Sie die Schutzfolien der mitgelieferten Gummifüße, drehen Sie das Gerät um und befestigen Sie die Füße an den vier Ecken.

Wie installiere ich den Switch in einem Rack?

Überprüfen Sie die Erdung und Stabilität des Racks. Befestigen Sie die Montagewinkel an jeder Seite des Switches mit den mitgelieferten Schrauben, dann verwenden Sie Bolzen (nicht im Lieferumfang enthalten), um den Switch am Rack zu befestigen.

Welche Kabeltypen werden zum Anschließen von Geräten verwendet?

Verwenden Sie Standard-RJ45-Ethernetkabel (Kategorie 5e oder höher) für die Kupferports. Für die SFP-Steckplätze verwenden Sie kompatible SFP-Module (Glasfaser oder Kupfer).

Wie schalte ich den Switch ein?

Stecken Sie den weiblichen Stecker des mitgelieferten Netzkabels in die Buchse des Switches und dann den männlichen Stecker in eine Steckdose. Die Strom-LED leuchtet auf.

Benötigt der Switch eine Konfiguration?

Nein, der TLSG1024D ist ein nicht verwaltbarer Switch (unmanaged). Er arbeitet im Plug and Play-Modus: Schließen Sie einfach die Kabel und die Stromversorgung an, und er funktioniert sofort.

Kann ich SFP-Module in diesem Switch verwenden?

Ja, der TLSG1024D verfügt über 2 SFP-Steckplätze. Setzen Sie ein kompatibles SFP-Modul (z.B. TP-Link TL-SM321LS) in den Steckplatz ein. Der Switch erkennt es automatisch.

Welche Sicherheitsvorkehrungen sind zu beachten?

Halten Sie das Gerät von Wasser, Feuer, Feuchtigkeit und heißen Umgebungen fern. Versuchen Sie nicht, es selbst zu zerlegen oder zu reparieren. Die Steckdose muss leicht zugänglich sein, um das Gerät schnell abzuschalten. Stellen Sie das Gerät mit der Unterseite nach unten auf.

Was tun bei Fehlfunktion?

Wenn der Switch nicht richtig funktioniert, überprüfen Sie zuerst die Verbindungen und die Stromversorgung. Wenn das Problem weiterhin besteht, versuchen Sie keine Reparatur, sondern kontaktieren Sie den TP-Link-Support über die offizielle Website.

Wie reinige ich den Switch?

Trennen Sie den Switch vor der Reinigung vom Strom. Verwenden Sie ein weiches, trockenes, fusselfreies Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel.

Wo finde ich die CE-Konformitätserklärung?

Die originale CE-Konformitätserklärung ist unter der Adresse https://www.tp-link.com/en/support/ce/ verfügbar (Seite auf Englisch).

BEDIENUNGSANLEITUNG TLSG1024D TP-LINK

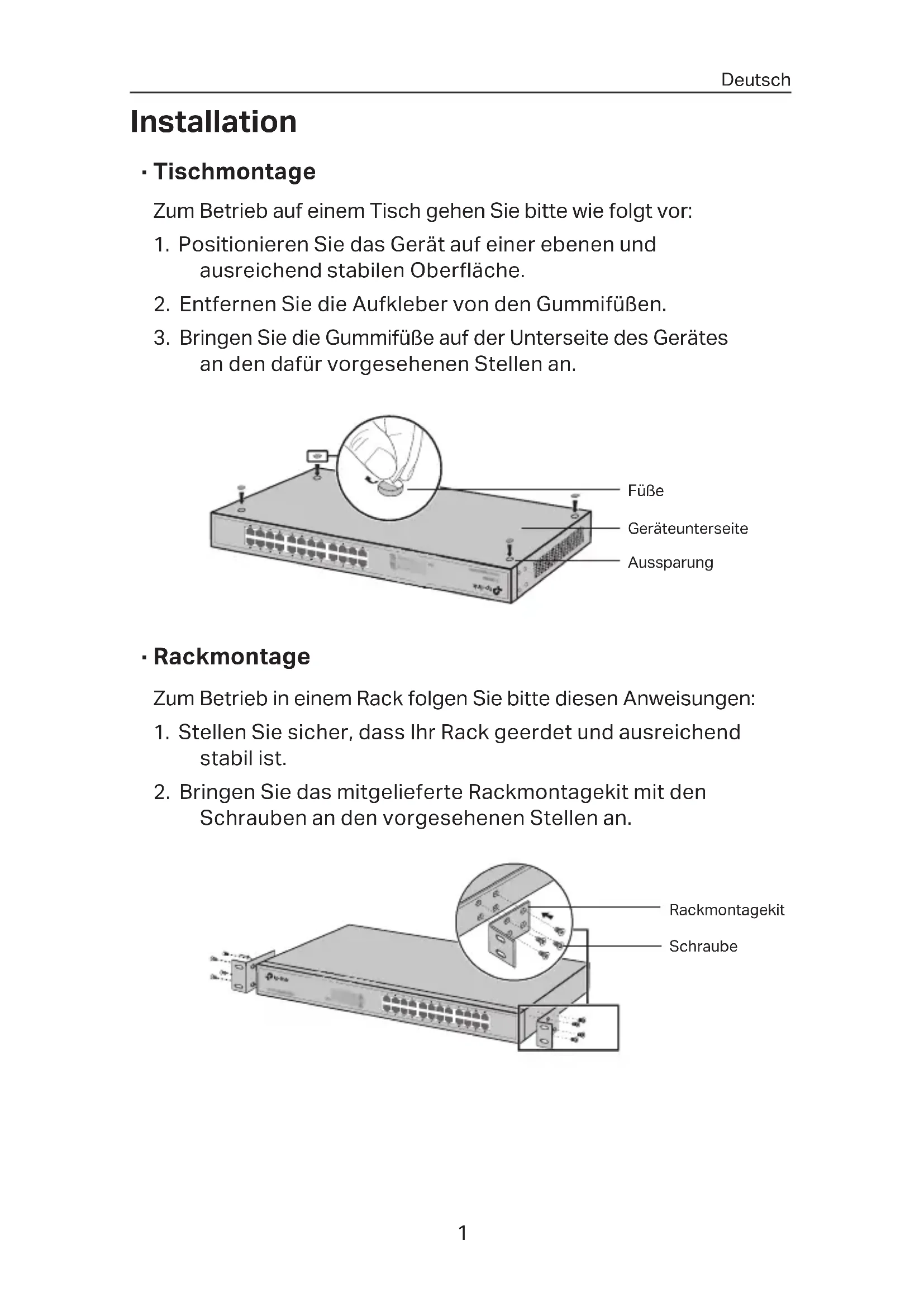

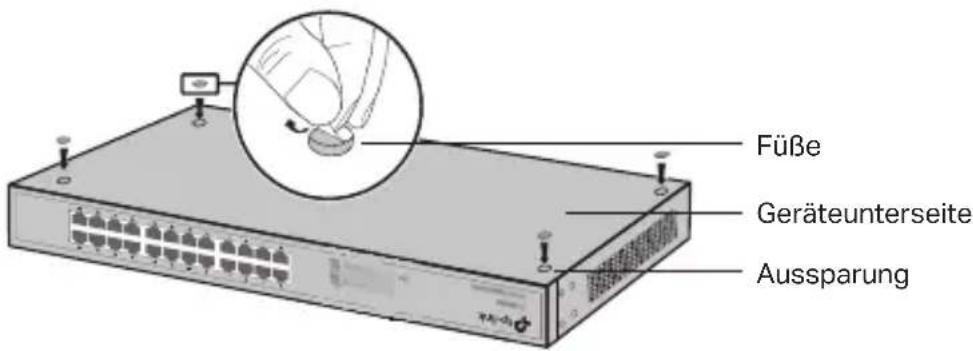

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifuben.
3. Bringen Sie die Gummifübe auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

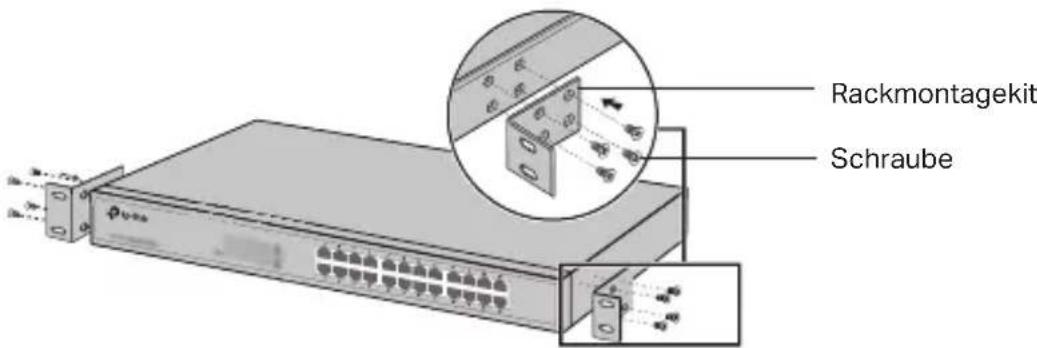

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.
2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

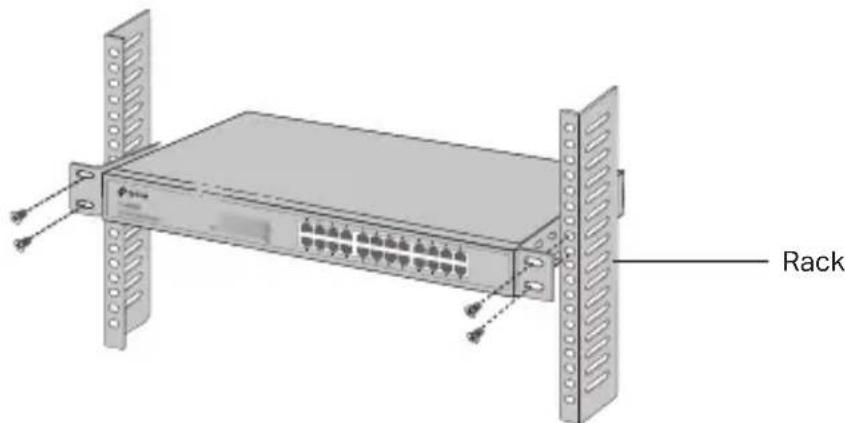

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihr dem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

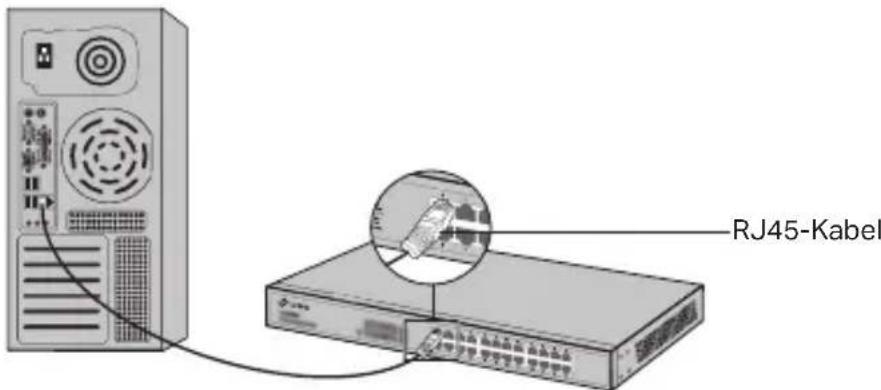

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

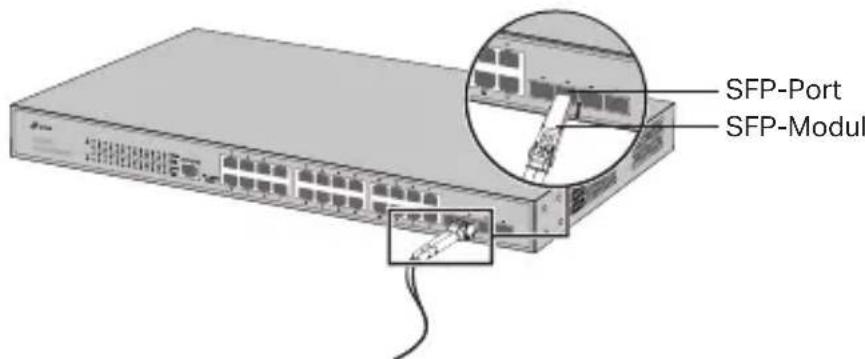

- SFP-Port

Hat ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an thisem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

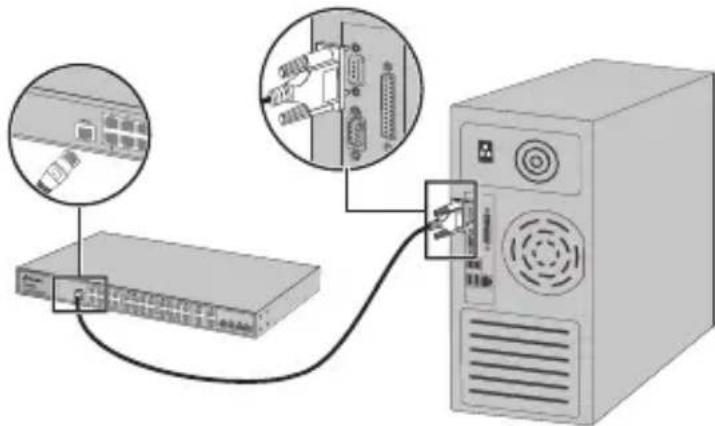

Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittel eines Konsolenkabels mit ihrem Computer verbunden werden. Damit sind Sie in der Lage, ihren Switch über CLI zu konfigurieren.

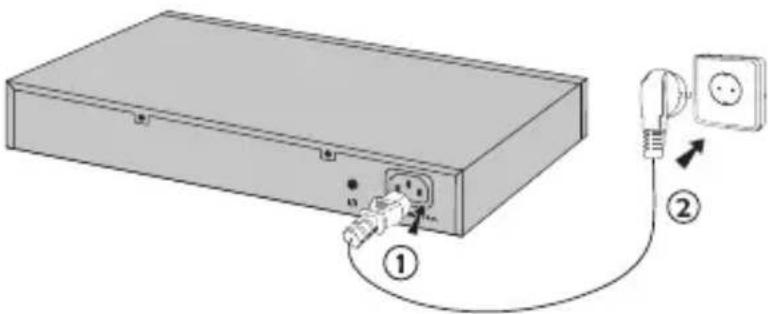

- Einsatzen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Konfiguration

(Nicht verfügbar für unmanaged Switches)

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihr Schmitt eine IP-Adresse aus dem selbst Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.

3. Geben Sie admin als Benutzername und Password ein.
   Klichen Sie dann Login oder drücken Sie Enter.

4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfigurieren Sie den Switch mithilfe des Controllers

(Nur für Smart Switche, Easy Managed Switche und Managed Switche)

Sie können den Controller verwenden, um das gesamte Netzwerk der Switchezentral zu verhalten. Detaillierte Informationen darüber, wie Sie es einstellen können, enthalten Sieitte den Produktspezifikationen und dem Controller-Benutzerhandbuch.

- Konfiguration mittels CLI (Kommandozeile)

(Nur für Smart-Switches und Managed Switches)

Sie können ihren Switch auch über CLI verhalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys

(Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationsstools können Sie alle Easy-Smart-Switches in Ihr dem Netz zentral verhalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Wenn Sie Service benötigen, kontaktieren Sie unsitte.
  Die Steckdose muss sich in der Höhe des Geräts befinden und leicht zugänglich sein.
• Der Stecker des Netzkabels wird als Trennvorrichtung verwendet, die Steckdose muss leicht zugänglich sein.
• Platzieren Sie das Gerät mit seiner Unterseite nach unten.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

Eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte. Informationen über die Garantiezeit, Regelungen und Verfahrensweisen finden Sie unter https://www.tp-link.com/de/support

DIESE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN THESE GARANTIE UND DIESEHILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UNDKONDITIONEN.

TP-Link garantiert für einen einwandfrei Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
