TLSG1024D - Interruptor TP-LINK - Manual de utilização gratuito

Marca	TP-Link
Modelo	TLSG1024D
Tipo de produto	Switch não gerenciável (unmanaged switch)
Número de portas	24 portas RJ45 10/100/1000 Mbps
Conectividade adicional	2 slots SFP
Alimentação	Adaptador de energia externo (incluso)
Instalação	Sobre mesa (pés de borracha fornecidos) ou em rack (suportes fornecidos)
Funções	Comutação não gerenciada, Plug and Play, controle de fluxo IEEE 802.3x
Protocolos suportados	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Velocidade das portas	10/100/1000 Mbps autonegociação
Indicadores LED	Alimentação, link/atividade por porta
Resfriamento	Passivo (sem ventoinha)
Material do gabinete	Metal robusto
Dimensões	Aproximadamente 440 x 180 x 44 mm (estimativa)
Peso	Aproximadamente 2 kg (estimativa)
Temperatura de operação	0°C a 40°C
Umidade de operação	10% a 90% UR sem condensação
Segurança	Manter longe de água, fogo, umidade; não desmontar; tomada facilmente acessível
Manutenção e limpeza	Desconectar antes da limpeza; usar um pano seco que não solte fiapos
Peças de reposição e reparabilidade	Não reparável pelo usuário; contatar o suporte TP-Link
Garantia	Garantia limitada TP-Link (consultar o site)

Perguntas frequentes - TLSG1024D TP-LINK

Como instalar o switch TLSG1024D sobre uma mesa?

Coloque o switch sobre uma superfície plana e resistente. Remova as proteções dos pés de borracha fornecidos, vire o dispositivo e fixe os pés nos quatro cantos.

Como instalar o switch em um rack?

Verifique o aterramento e a estabilidade do rack. Fixe os suportes de montagem de cada lado do switch com os parafusos fornecidos, em seguida, use parafusos (não fornecidos) para fixar o switch ao rack.

Quais tipos de cabos são usados para conectar os dispositivos?

Use cabos Ethernet RJ45 padrão (categoria 5e ou superior) para as portas de cobre. Para os slots SFP, use módulos SFP compatíveis (fibra ou cobre).

Como ligar o switch?

Conecte o conector fêmea do cabo de alimentação fornecido na tomada do switch, depois conecte o plugue macho a uma tomada elétrica. O LED de alimentação acende.

O switch precisa de configuração?

Não, o TLSG1024D é um switch não gerenciável (unmanaged). Ele funciona em Plug and Play: basta conectar os cabos e a alimentação para que funcione imediatamente.

Posso usar módulos SFP neste switch?

Sim, o TLSG1024D possui 2 slots SFP. Insira um módulo SFP compatível (por exemplo, TP-Link TL-SM321LS) no slot. O switch o reconhecerá automaticamente.

Quais são as precauções de segurança a seguir?

Mantenha o dispositivo longe de água, fogo, umidade e ambientes quentes. Não tente desmontá-lo ou repará-lo você mesmo. A tomada elétrica deve ser facilmente acessível para desconectar rapidamente. Coloque o dispositivo com a parte inferior para baixo.

O que fazer em caso de mau funcionamento?

Se o switch não funcionar corretamente, verifique primeiro as conexões e a alimentação. Se o problema persistir, não tente reparar, contate o suporte TP-Link através do site oficial.

Como limpar o switch?

Desconecte a alimentação antes de qualquer limpeza. Use um pano macio e seco, que não solte fiapos. Não use líquidos ou produtos de limpeza.

Onde encontrar a declaração de conformidade CE?

A declaração CE de conformidade original está disponível no endereço https://www.tp-link.com/en/support/ce/ (página em inglês).

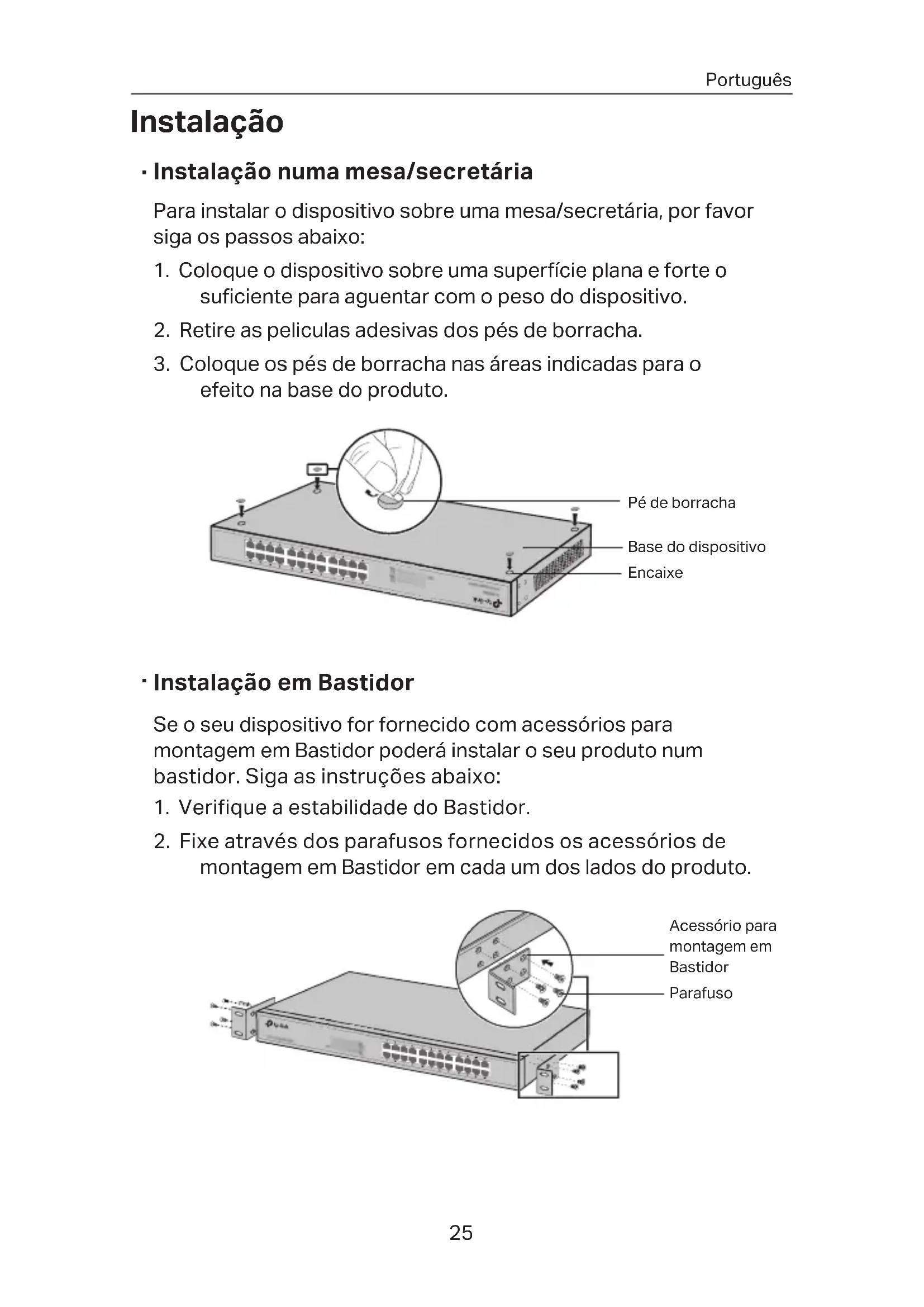

MANUAL DE UTILIZADOR TLSG1024D TP-LINK

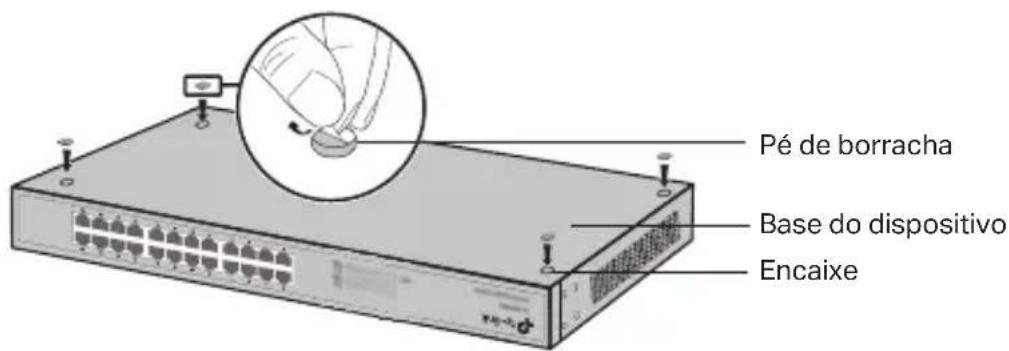

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente paraacular com o peso do dispositivo.
2. Retire as celliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas和地区 indicadas para oefeito na base do produits.

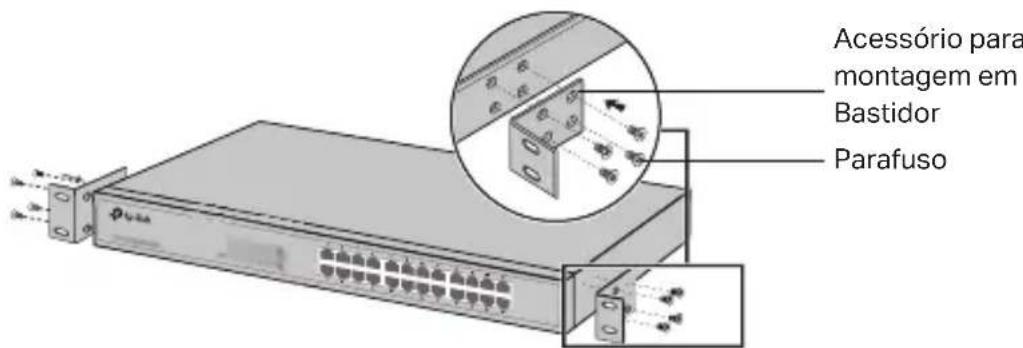

- Instalação em Bastidor

Se o seu disposito for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe atraves dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

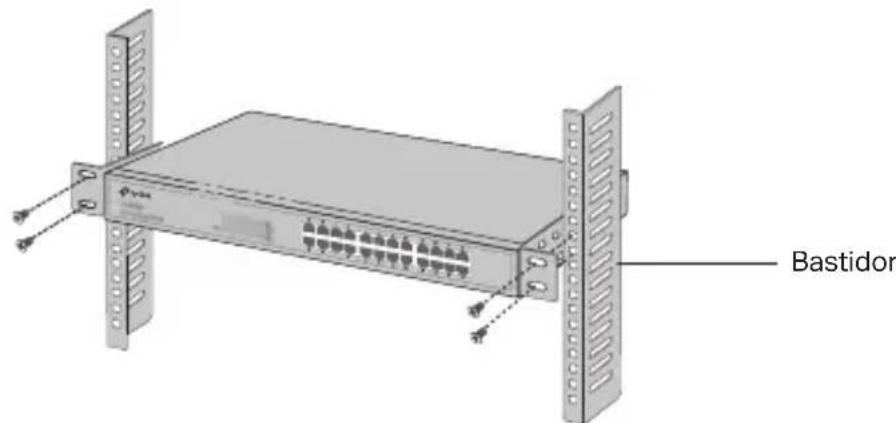

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastador para fixar o disposítivo.

Ligação

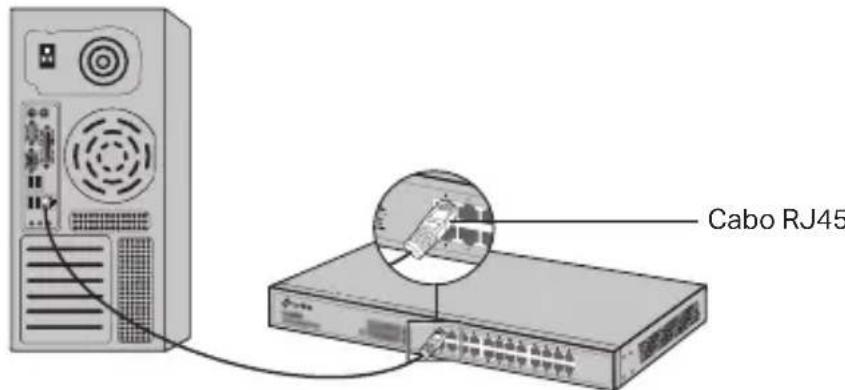

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

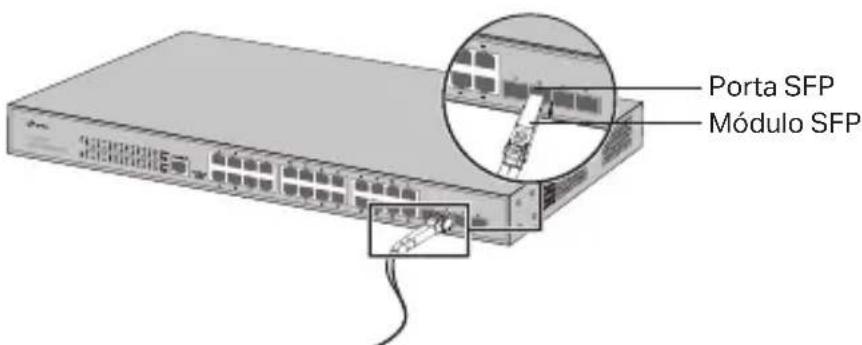

- Porta SFP

Nos Switches com portas SFP poderão ser instalados mículos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

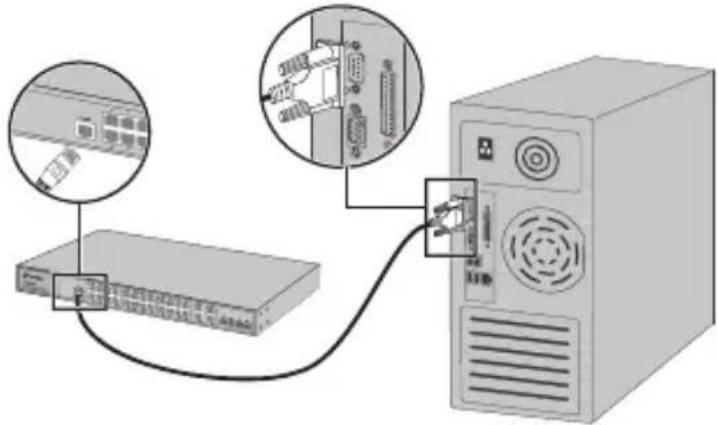

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

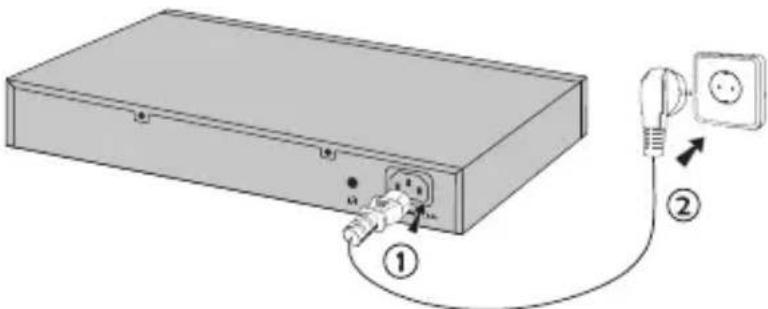

Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada eletrica.

Configuração

(Não disponível para Switchs sem Gestão)

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no segunte这对于: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.

2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.

3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.

4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch using o Controlador

Pode utiliser o Controlador para gerir centralmente toda a rede de switches. Para obter informações pormenorizadas sobre a forma de o fazer, consulta as espécografies do produit e o Manual do Utilizador do Controlador.

- Configurar o Switch'utilizando a Linha de Comandos

(Apenas para Switches Smart e Switches com gestão)

Poderá inicial a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração

(Apenas para Switches da LINHA Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurança

• Mantenha o dispositivo afastado da agua, fogo, humididade e ambientes quentes.

• Não tantoAbrir,repairar ou modificar o disposito. Se precisar de suporte,por favor contacte-nos.

• A tomada de corrente deve ser instalada perto do equipoamento e deve ser fácilmente accesível.
• A ficha do cabo de alimentação é realizada como tomada de desconhecão equipamento, a tomada deve ser de fácil accesso.
• Coloque o dispositivo com a superficie inferior voltada para baixo.

Por favor leia e siga as instruções de segurarça acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilizesçao incorreta do produits. Por favor utilize este produit corretemente.

Garantia Limitada de Produkte TP-Link

Apenas para Produtos da Marca TP-Link. Para obter informacoes sobre o periodo de garantia, politica e procedimentos, visite https://www.tp-link.com/pt/support

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de accordo com as orientações fornecidas pela TP-Link, por um periodo definido pelo do service de apoio local a partir da data de comprarelo Utilizador final.

Suomi

Turvallisuustiedot

A TP-Link declara que este Rackmount Switch está em conformidade com os requisitos essenciais e outras dispositions das Diretivas 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

A declaração original de conformidade UE pode ser encontrar em https://www.tp-link. com/en/support/ce/
