GEPP 1100 NA - Oppervlaktepomp EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Dompelpomp met druk
Merk	Einhell
Model	GEPP 1100 NA
Voedingsspanning	220-240 V ~ 50 Hz
Opgenomen vermogen	1100 W
Maximaal debiet	6000 l/u
Maximale opvoerhoogte	45 m
Maximale onderdompelingsdiepte	12 m
Maximale watertemperatuur	35 °C
Aansluiting perszijde	33,3 mm (1") schroefdraad
Beschermingsgraad	IPX8
Drooglopen beveiliging	Ja, automatische uitschakeling met herstartcycli
Ingebouwde terugslagklep	Ja
Automatische werking	Ja, stop bij druk ≥ 2,5 bar, herstart bij druk < 2,5 bar
Toepassing	Schoon water
Onderhoud	Reinigen met schoon water, controle elke 3 maanden
Slijtageonderdelen	Rotor

Veelgestelde vragen - GEPP 1100 NA EINHELL

Wat is het vermogen van de GEPP 1100 NA-pomp?

Het opgenomen vermogen is 1100 W bij een spanning van 220-240 V ~ 50 Hz.

Wat is het maximale debiet van de pomp?

Het maximale debiet is 6000 l/u (liter per uur).

Wat is de maximale onderdompelingsdiepte?

De maximale onderdompelingsdiepte is 12 m. De pomp moet minstens 12 cm onder water zijn ondergedompeld.

Kan de pomp drooglopen?

Nee, de pomp is beveiligd tegen drooglopen. Hij stopt automatisch wanneer er geen water meer is en probeert in cycli (10 s aan, 5 s uit) te herstarten tot hij weer onder water is.

Hoe de pomp reinigen?

Trek de stekker uit het stopcontact, reinig het apparaat met schoon water. Voor het schoepenrad, draai de 8 schroeven van de onderste behuizing los (zie afb. 2a-2e) en reinig het zonder de pomp op het schoepenrad te plaatsen.

Wat te doen als de pomp niet start?

Controleer de netspanning, de dichtheid van de perszijde en het inlaatfilter. Als het probleem aanhoudt, raadpleeg het foutopsporingsplan in de handleiding.

Welk type water kan worden verpompt?

De pomp is ontworpen voor schoon water met een maximale temperatuur van 35 °C. Niet gebruiken met agressieve, schurende, brandstof of chemische vloeistoffen.

Is de pomp geschikt voor gebruik in zwembaden?

Nee, het apparaat is niet geschikt voor gebruik in zwembaden, peuterbaden of waterpartijen waar mensen of dieren kunnen zijn.

Wat is de maximale watertemperatuur?

De maximale watertemperatuur is 35 °C. Daarboven kan de motorbeveiliging uitschakelen.

Hoe de pomp correct installeren?

Bevestig de pomp aan een touw via de handgreep en laat hem in de put of tank zakken. Zorg dat hij minstens 12 cm onder water en ongeveer 30 cm van de bodem is. Sluit de persslang aan op de 33,3 mm aansluiting. Sluit aan op een veiligheidstopcontact 220-240 V met aardlekschakelaar 30 mA.

GEBRUIKSAANWIJZING GEPP 1100 NA EINHELL

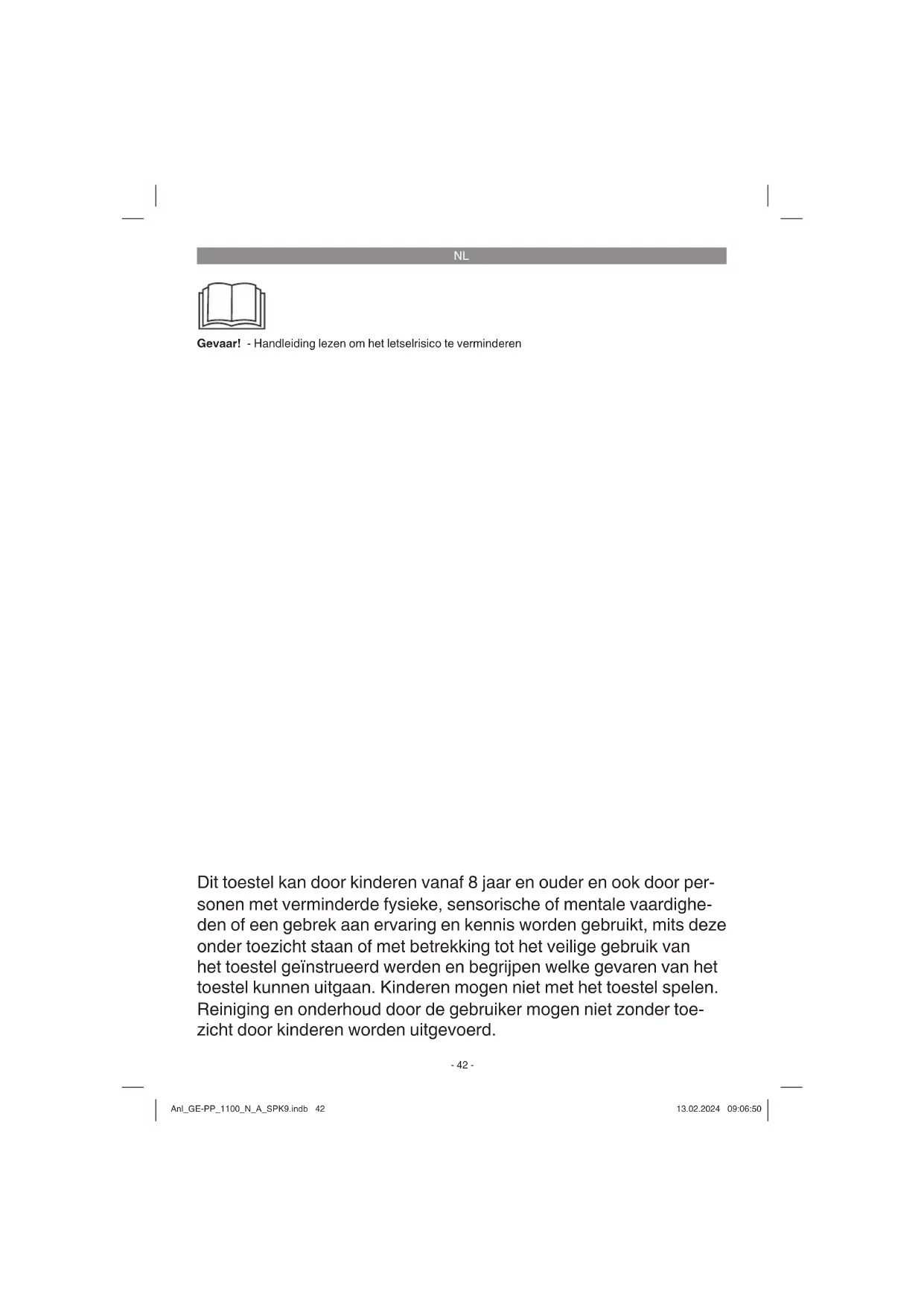

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Dit toestel kan door kinderen vanaf 8aar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geinstrueerd werden en begrijpen welke bevaren van het toestel konnen uitgaan. Kinderen mogen Niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen nicht zonder toezicht door kinderen worden uitgevoerd.

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgenve, gelieve dan deze handleiding / veiligheidsin- tructies mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructures.

1. Veiligheidsaanwijzingen

Gevaar!

Lees alle veiligeidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de veiligeidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zware letsels tot geolg hebben. Bewaar alle veiligeidsinstructies en aanwijzingen voor de toekomst.

Gevaar!

De pomp moet worden gevoed via een verliestroom-veiligheidsinrichting (RCD) met een toegekende lekstroom van maximaal 30 mA (conform VDE 0100 deel 702 en 738).

Het toestel is nicht geschikt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich personen of dieren+kunnen ophouden tijdens het gebruik. Het is Niet toegestaan om het toestel te gebruiken terwijl er personen of dieren binnen de gezavenzone verblijven. Raadpleeg uw elektrovakman!

Voordat u het toestel in gebruik neemt dient u door een deskundige te latent controleren of de aarding, de nulleider, de aardlekscha-keling beantwoorden aan de verilgeidsvoorschriften van de energievoorzieningsmaatschappij en maar behoren werken.
- De elektrische insteerkverbindingen dienen gegen vocht te worden beschermd.
Bij gevaar voor overstroming dienen de insteekverbindingen in een zone te worden angebracht die veilig is gegen overstroming.
- Het opvoeren van aantastende vloeistoffen alsmede het opvoeren abrasieve (schuren) stoffen dient in elk geval te worden vermeden.

• Het toestel dient gegen de vorst te worden beschermd.
• Het toestel dient gegen drooglopen te worden beschermd.
• De toegang tot het toestel door kinderen dient door gpaste maatregelen te worden voorkomen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Drukaansluiting ca. 33,3 mm (1") binnendraad
2. Handgreep
3. Aanzuigkorf

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of toh het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoorde garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
  Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaatinsk- en verstikkingsgevaar!

Dompeldrukpomp
Originelehandleiding

NL

Het door uw aangekochtte toestel is bedoeld voor het opvoeren van water met een maximale temperatuur van 35^ . Het toestel mag nicht worden gebruikt voor andere vloeistoff en, vooral Niet voor motorbrandstoff en, reinigingsmiddelen en andere chemische producten!

Het toestel worden overal toegepast waar water van de ene plaatsaar de andere moet worden overgebracht,b.v.in de huishouding,in de tuin en bij vele andere toepassingen. Het mag Niet voor zwembassins worden gebruikt!

Bij gebruik van het toestel in wateren met een naturuurlijke modderige bodem plaatst u het toestel Lichtjes verhoogd, b.v. op bakstenen.

Het toestel is Niet bedoeld om continu te worden gebruikt, b.v. als circulatiepomp in een vijver. De te verwachten levensduur van het toestel worden daardoor aanzienlijk verkort,ondat het toestel niet geconstruerd is om permanent te worden belast.

Het toestel mag slechts voor werkzaamheden worden gezruikt waarvoor het bedoeld is. Elk verder gaand gebruik is Niet doelmatig. Voor waaruit voortvloeieende schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming nicht ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij maar noet aansprakelijk indien het toestel in ambachtelijkde of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Door uitlopen van smeerolie/smeermiddelen kan het water worden verontreinigd.

Aansluiting op het net 220-240 V ~ 50 Hz
Opgenomen vermogen 1100 watt
Capaciteit max. 6000 I/uur
Opvoerhoogte max. 45 m
Dompeldiepte max. 12 m
Watertemperatuur max. 35^ Slangkoppelng ... ca. 33,3 mm (1'') binnendraad
Vreemde voorwerpen max.: Helder
waterBeschemming type: IPX8

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

5.1 De installation

De installment van het apparaat gebeurt ofwel: stationair met een vaste buisleding

of

stationair met een flexibele slangleiding
- Drukslang of -buis met passende aansluiting aansluiten aan de drukaansluiting (1).
- Het apparaat要去 aan de handgreep met een kabel worden bevestigd (fig. 1, pos. 2).

Aanwijzig:

Ga na of er möglichk speciale voorwaarden voor de installmentiekij voordat u de pomp in gebruik gaat nemen. Wanner b.v. door stroomonderbreking, verruiling of defecte afdichting materiele schade kan worden berokkend, dienen bijkomende veiligheidsmaatregelen te worden geinstalleerd.

Deze veiligheidsmaatregelen zijn bijvoorbeeld: parallel draaiende pompen op een door een aparte zekering beveiligde stroomkring, vochtigheidsensoren voor de uitschakeling en soortgelijke veiligheinsrichtingen. Als u Niet zeker bent LAST u in ieder geval adviseren door eenvakman voor sanitaire installaties.

De maximale capaciteit kan enkel met een zo groot möglichke leidingdiameter worden bereikt; de capaciteit za verminderen als slangen of leidingen met een Kleinere diameter worden aangesloten.

De pompschacht moet groot genoeg zich.

NL

5.2. Netaansluiting

Gevaar!

Het door u aangekochtte toestel is reeds voorzien van een veiligheidsstekker. Het toestel is bedoeld om op een veiligheidsstopcontact met 220-240 V wisselstrom 50Hz te worden aangesloten. Vergewis u er zich van dat het stopcontact voldoenbeveiligd is (minstens zekering van 6 A) en helemaal in orde is. Steek de netstekker het stopcontact in: het toestel is meteen bedrijfsklaar.

6. Bediening

Als u de installment- en gebruksinstrumentes nauwkeurig hebt gelezen kan u het toestel in gebruik nemen mits inachtneming van het volgende:

Vergewis u er zich van dat het toestel veilig is opgesteld.
- Controller of de drukleiding maar behoren is aangebracht.
Vergewis u zich ervan dat het toestel op 220-240 V 50 Hz is aangesloten.
- Controller of het elektrische stopcontact in een behoorlijke staat verkeert.
- Controller er ervoor gezorgd is dat nooit vocht of water bij de netaansluiting terecht kan komen.
Vermijd het drooglopen van het toestel.
- Om het apparaat uit te schakelen verwijdert u de netstekker uit het stopcontact.

Aanwijzing

1. Pomp aan een bevestigingskabel neerlaten in de bron of schacht.
2. Gelieve erop te letten dat de pomp min. 12 cm onder water is en ca. 30 cm boven de bodem.
3. Netstekker aansluiten aan een contactdoos. De pomp start 3 sec. nadat de aansluitkabel is ingestoken.

6.1 Automatisch bedrijf:

Pomp bouwt druk op (bijv. waterkraan gesloten) en schakelt dan vanzelf uit. Door de geintegreeer- deruugslagklep blijdt de druk zo lang in de slang gehandhafd, tot er weer water wordt ontnomen. Wanner de druk daalt onder 2,5 bar schakelt de pomp zich automatisch weein.

6.2 Droogloopbeveiliging:

De pomp worden automatisch uitgeschakeld als er geen vloeistofeer voorhanden is.

De pomp probeert nu te pompen in de cyclus 10 sec. aan, 5 sec.uit (2x).

Na 1 uur, 5 uur, 24 uur, 24 uur ... wordt deze cyclus herhaald.

Zodra de pomp weir minstens 12cm in het water is gedompeld, is hij weeer operationeel.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde person verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Voor elke onderhoudswerkzaamheid dient u de stekker uit het stopcontact te verwijderen.
Bij mobiel gebruik is het raadzaam om het toestel na elk gebruik met holder water te rei-nigen.
Bij stationaire installmentie valt het aan te bevelen om de werkking om de 3 maanden te controlleren.
- Pluisjes en verzelachtige partikels die zich eventuele in het huis hebben vastgezet met een waterstraal verwijderen.
- Om de 3 maanden de schachtbodem van modder ontdoen en ook de schachtwanden schoonmaken.

NL

8.1 Reinigen van het schoopenwiel

Als te veel bezinksels in hetUIS aanwezig+zijn moet het benedendeel van het toestel als volgt worden gedemonteerd:

1. Draai de 8 schroeven los met een schroeendraaier (afbeelding 2a).
2. De verdere stappen voor de reiniging kunt u afl eiden uit de afbeeldingen 2b tot 2e.
3. Het schoopenwiel met helder water schoonmaken. LET OPI! Het toestel Niet op het schoopenwiel afzetten of steunen!
4. De assemblage geleurt in omgeekerde volgorde.

8.2 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuelle prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikhaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen nichtouis in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrie plaats die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligt Together 5^ en 30^. Bewaar het elektrische gereedschap in de originele verpakking.

NL

11. Foutopsoring

Anomalieën Oorzaken Verhelpen
Apparaat start nicht -	Netspanning ontbreekt- Drukzijde ondicht	- Netspanning controleren- Drukzijde reinigen
Het apparaat voert geen water op	- Inlaatzeef verstopt geraakt- Drukslang geknikt	- Inlaatzeef met waterstraal reinigen- Knikplaats verhelpen
Apparaat worden nichtuitgeschakeld	- Drukzijde ondicht - Drukzijde reinigen
Wateropbrengst onvoldoende	- Inlaatzeef verstopt geraakt- Capaciteit verminderd door erg ver- vuidle en afslijtende waterbijmeng- sels	- Inlaatzeef reinigen- Apparaat reinigen en versleten on- derdelen verrangen
Apparaat worden na korte looptijd uitge-schakeld	- Motorveiligheid schakelt het ap- paraat wegens te hoge waterver- vuiling UIT- Watertemperatuur te hoog, motor- veiligheid schakelt het apparaat UIT	- Netstekkeruit het stopcontact ver- wijderen en apparaat alsmede de schacht schoonmaken- Maximale watertemperatuur van 35° C inucht nemen!

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu's en lichtmiddelen (bijv. gloeilampen)uit het apparaat worden genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Pompiel
Verbruiksmaterialial/verbruiksstukken*
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich Voordeed (symptomvoor het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachle klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaatECHTER Ooit Niet hier behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot ons ne servicedienstonder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag Telefonisch tot uw diestop het vermelde servicenummer.Voor het indieren van garantieclaims geldt het volgende:

1. Deze garantievooraarden zich uitsluitend gericht aan de gebruikers, d.w.z.atuurlijke personen die dit product Niet in het kader van hun ambachtelijke noch van een andere selfstandige activiteit wilpen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich neue apparaten toezegt in aanvulling tot de wettelijkke garantie. Uw wettelijkke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochtene nuwe apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijden erop dat onze apparaten overeenkomstig hun doelmatig gebruik zichonthorpen voor commerciele, ambachtelijkke of beroepsmatige inezet. Een garantiecontract komt derhalve Niet tot stand, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkke, of industrielle bedrijven werden ingezet of ward bloodgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk 'Professional' geldt de uitsluitving voor de industrielle, ambachtelijkke of beroepsmatige inzet nicht.

3. Van onsige garantie zich uitgesloten:

Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installmentie, Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat de inzet van Niet loegelaten inzelgereedschappen of toebehoren), binnendringen van vreeende voorwerpen in het apparaat (zoals bijv. zand, stenen ofstof,...) Transportschade die is ontstaan door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herd te slijtage door het gebruik, of tot gewoonlijke zoatuurlijke slijtage. Accu's en.Accupacks zijn bijvoorbeeld onderhevig aan een naturulijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De slijtage wordt met name negatif enbevloed door geverdge lasten, laadsnelheden, maar ook doorblootstelling aan hitte, koude, trilling en stoten.

1. De garantiperiode bedraagt 2aar en gaat in op de datum van aankoop van het apparaat. Garantieclaims要去en vór afloop van de garantiperiode binnen twee weken na het vaststellen van het defect worden ingediend. Het indieren van garanticlaims na afloop van de garantiperiode is uitgesloten. De reparatie of verranging van het apparaat leidt Niet tot een verlenging van de garantiperiode en er wordt geen neuee garantiperiode toegezegd voor het apparaat of eventuale ingebouwde verwangingsonderdelen. Dit geldt ook bij inzet van de service ter plaatse.

2. Geltieve om uw garantieclaim in te dieren contact op te nemen met de winkel waar u het apparaat hebft aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het zichne apparaat bij de hand. Apparaten die zonder bijhorend bewijs of zonderypeplaatje worden toegestuurd,+zijn op grond van de onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door once garantie worden gedekt, dan krijgt u onmiddelijk een gerepareerd of nuw apparaat terugbezorgd.

3. Wanner u het apparataar aan een ander land van de Europese Unie hebelt gebracht dan het land waar u het hebelt aangekocht, dan verrullen wij onsige garantieplicht door een servicepartner aldaar. Als het buiten de Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij gegen vergoeding van de kosten ook graag defecten aan het apparatusaar verhopen, die door de omvang van de garantie Niet of juices更是 gelded. Hiervoor kunt u contact opnemen met de servicepartner in uw land. . Voor lijtagedelen, verbruiksmaterialiaan ontbrekende delen worden verwzeen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland
