GEBRUIKSAANWIJZING FUKE53030 ABUS

Left door hinge (DIN L) OFF Right door hinge (DIN R)

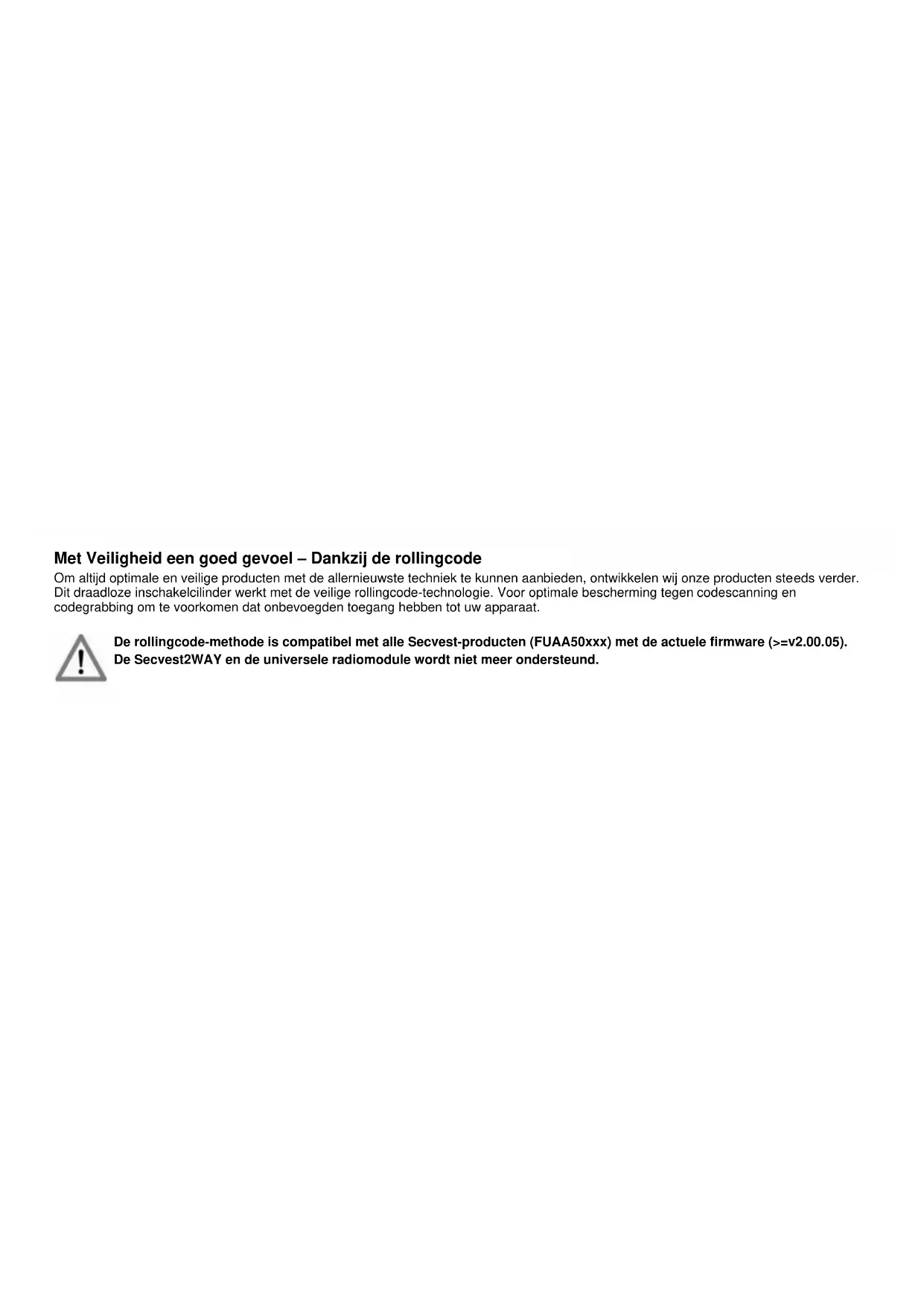

De rollingcode-methode is compatibel met alle Secvest-producten (FUAA50xxx) met de actuele firmware (>=v2.00.05). De Secvest2WAY en de universele radiomodule wordt niet meer ondersteund.Voorwoord Geachte klant Wij bedanken u voor de aankoop van deze draadloze inschakelcilinder. Met dit toestel heeft u een product aangekocht dat met de allernieuwste techniek tot stand gebracht is. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit is aangetoond, en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd. Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruiksaanwijzing in acht te nemen! Als u vragen heeft, neem dan contact op met uw speciaalzaak. Deze draadloze inschakelcilinder dient voor het activeren en deactiveren van alarminstallaties.

Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich niet aan deze handleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade! Het elektronische deel van het product mag niet veranderd of omgebouwd worden.Installatie

1. De draadloze cilinder werd conform DIN 18252 vervaardigd en is voor DIN-conforme insteeksloten inzetbaar.

Attentie bij veiligheidsdeuren is de eigen montage misschien niet mogelijk! 2. Verwijder eerst de oude cilinder. Open hiervoor de deur schroef de stulpschroef eruit (zie fig. 1). Trek de stulpschroef er volledig uit. 3. Steek een sleutel in de oude cilinder en draai de sluitneus met behulp van de sleutel zodat u de oude cilinder eruit kunt trekken. In de normale stand van de cilinder verhindert de stand van de sluitneus dat de cilinder eruit getrokken wordt. 4. Plaats de draadloze cilinder zodanig dat de knop zich aan de binnenkant van de deur bevindt. Ook hier moet u de sluitneusstand instellen door aan de knop te draaien. Als de cilinder in het gat klemt, moet het gat of moeten de klemmen aan de cilinder nabewerkt worden. In geen geval de cilinder met een hamer in het gat drijven.

5. Bevestig nu de draadloze cilinder met de stulpschroef en controleer of het slot perfect sluit.Programmeren

Verwijder de greepkap van de draadloze cilinder door eerst de beide inbusschroeven er volledig uit te draaien en daarna de greepkap er voorzichtig af te trekken. (Opgelet: de greepkap is via een korte kabel met de cilinder verbonden.) Stel de DIP-schakelaar(s) volgens uw wensen in.Instellingen van de DIP-schakelaars

Schakelaar Stand Betekenis

Tonen zonder uitzendingssignalering OFF Tonen met uitzendingssignalering

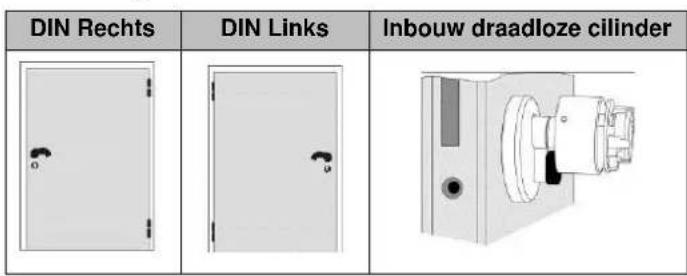

ON/OFF Niet in gebruikVerklaring voor DIN links/rechts en inbouw DIN Rechts DIN Links Inbouw draadloze cilinderBediening Inleren in de Secvest Programmeermodus Andere componenten Deursloten / Secvest Key Deurslot / Key toevoegen/verwijderen Kies er een uit (Key1, Key2, Key3 of Key4). Op het display verschijnt de tekst „Gelieve batterij te plaatsen”. Plaats nu de batterij. De Secvest Key zendt een inleersignaal naar de centrale. Is de Secvest Key met succes ingeleerd, dan verschijnt een symbool achter de gekozen key. Toewijzing aan deelbereiken Programmeermodus Andere componenten Deursloten /Secvest Key Deurslot / Key bewerken Kies de ingeleerde Secvest Key (Key1, Key2, Key3 of Key4). Daarna kunt u de deelbereiken vastleggen die door de Secvest Key geschakeld moeten worden.Test Programmeermodus Test Deursloten / Secvest Key Kies de ingeleerde Secvest Key (Key1, Key2, Key3 of Key4). Hier kunt u de Secvest Key op zijn functie testen en of u de DIP-schakelaar 3 volgens de deuraanslag juist ingesteld hebt. U ziet „Open” als u de deur opent. U ziet „Gesloten” als u de toets ingedrukt hebt en de deur daarna sluit. Daarnaast ziet u de ontvangen signaalsterkte.Bedrijf Betekenis van de tonen: Piep na toetsdruk en na uitzending (DIP 2 = OFF) Dubbele piep installatie is geactiveerd Lange piep installatie is gedeactiveerd en na timeout (30 s) toetsdruk 8 piepen „Installatie kan niet geactiveerd worden” (zone open) en geen antwoord ontvangen Activeren van de alarminstallatie: Druk op de toets (u hoort een piepsignaal). Binnen de volgende 30 sec. kunt u nu de deur 1x of 2x sluiten. Hierbij zendt de Secvest Key het activeringssignaal naar de centrale. De alarmcentrale wordt nu geactiveerd.Deactiveren van de alarminstallatie: Open de deur. Onmiddellijk na het openen van de deur zendt de Secvest Key het deactiveringssignaal naar de centrale. De alarmcentrale wordt nu gedeactiveerd. Gebruikersscenario's Toets indrukken, 1x sluiten Centrale wordt geactiveerd 1x openen Centrale wordt gedeactiveerd Toets indrukken, 2x sluiten Centrale wordt geactiveerd 2x openen Centrale wordt gedeactiveerdDeur niet gesloten, alleen dicht Centrale wordt anders geactiveerd Tong terugtrekken om deur te openen Centrale wordt gedeactiveerd 1x sluiten Centrale wordt anders geactiveerd openen Centrale wordt gedeactiveerd 2x sluiten Centrale wordt anders geactiveerd openen Centrale wordt gedeactiveerd Toets niet indrukken, 1x sluiten Centrale wordt niet geactiveerd Toets niet indrukken, 2x sluiten Centrale wordt niet geactiveerdKalibrering Bij levering is de knop zo gekalibreerd dat de hierboven genoemde gebruikersscenario's uitvoerbaar zijn. Als deze niet functioneren (bijv. cilinder 180° gedraaid ingebouwd), kunt u de knop na het inbouwen van de cilinder opnieuw kalibreren. De volgende stappen zijn nodig:

1. Montage van de cilinder aan de betreffende deur.

2. Toets aan de knopkap ca. 20 seconden ingedrukt houden tot drie keer een piepsignaal weerklinkt.

3. Daarna het slot een keer afsluiten en de sleutel uittrekken.

4. Na een signaal van ca. 2 seconden is de cilinder opnieuw gekalibreerd.

Opmerking: de kalibrering heeft geen effect op de draairichting van de cilinder. Deze wordt via de dipschakelaar 3 vastgelegd.Technische gegevens Spanningsvoeding 3V DC Lithium Batterijtype CR2 Levensduur ca. 12 maanden Temperatuurbereik -10°C bis +55°C Milieuklasse

Radio 868,6625 MHz, FM Vermogen Max. 10mWEr is alles aan gedaan om ervoor te zorgen dat de inhoud van deze aanwijzing correct is. Toch kunnen de auteur noch ABUS Security- center GmbH & Co. KG aansprakelijk worden gesteld voor verlies of schade die direct of indirect door deze aanwijzing veroorzaakt is of die men aan deze aanwijzing meent te kunnen toeschrijven. De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. Hiermee verklaart ABUS Security-Center GmbH & Co. KG, dat het draadloze installatietype met artikelnummer FUKE50xxxx voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.abus.com Artikelen zoeken FUKE5xxxxx/Downloads. De conformiteitsverklaring kunt u ook aanvragen via het onderstaande adres: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing, GERMANY © ABUS Security-Center GmbH & Co. KG, 02/2017UNA BUENA SENSACIÓN DE SEGURIDAD: GRACIAS A ROLLING CODE Estamos en continuo desarrollo para poder poner siempre a su disposición productos óptimos y seguros, a la última en tecnología. Esta unidad de mando funciona con la tecnología de seguridad Rolling Code. Para una óptima protección frente al escaneo y captura de códigos y evitar los accesos no autorizados.
