GEBRUIKSAANWIJZING CZANC3 PANASONIC

1 Per avviare o arrestare singoli gruppi di unità interne Premere il pulsante ON/OFF corrispondente al gruppo di unità interne. 2 Per avviare contemporaneamente le unità interne dei gruppi da 1 a 16 Premere il pulsante ALL ON. Le unità vengono avviate a intervalli di 1 – 2 secondi, a cominciare dal gruppo 1. 3 Per arrestare contemporaneamente le unità interne dei gruppi da 1 a 16 Premere il pulsante ALL OFF. z Su questa unità non è possibile impostare né la modalità operativa né le temperature. Tali impostazioni possono essere denite tramite il telecomando cablato, il controllore di sistema, ecc. Utilizzo della targhetta Le targhette consentono di individuare in quale stanza o area si trovano i condizionatori che è possibile controllare; sono inoltre presenti delle spie che indicano lo stato operativo dei condizionatori. Targhetta 1 Inserire un oggetto appuntito nel foro a sinistra della copertura trasparente per rimuoverla. 2 Scrivere il nome della stanza o dell’area a penna sull’etichetta a disposizione, quindi applicare l’etichetta sulla targhetta. CZ-ANC3_ACXF55-19832.indd 22 2021/09/28 10:43:4823 (IT) Informazioni importanti Se i pulsanti dell’unità lampeggiano, vericare quanto segue. 1 Se tutti i pulsanti da 1 a 16 stanno lampeggiando rapidamente (a intervalli da 0,2 secondi) L’unità non sta riconoscendo le unità interne. 2 Se i pulsanti lampeggiano rapidamente (a intervalli da 0,2 secondi) per 15 secondi dopo che questa unità è stata azionata Le unità interne dei gruppi lampeggianti non rispondono al funzionamento di questa unità. 3 Se ciascun pulsante sta lampeggiando lentamente (a intervalli da 1 secondo) Le unità interne dei gruppi lampeggianti sono in stato di allarme. z Se i problemi indicati sopra persistono, contattare il rivenditore. Speciche Modello N. CZ-ANC3 Dimensioni (H) 120,5 mm × (L) 121,5 mm × (l) 14 + 51,1 mm Peso 500 g Intervallo temperatura/ umidità Da 0 °C a 40 °C / da 20% a 80% (Niente condensa) *Solo uso interno. Fonte di Alimentazione Fase singola da 100 a 240 V ~ 50 – 60 Hz Consumo energia Massimo 4,0 W Numero di unità interne connesse Fino a 16 gruppi (64 unità) ITALIANO CZ-ANC3_ACXF55-19832.indd 23 2021/09/28 10:43:4924 (NL) NEDERLANDS z Lees de Gebruikershandleiding met aandacht voor een veilig gebruik. Deze handleiding is de Gebruikershandleiding van de AAN/UIT Controller. Lees deze handleiding, evenals de gebruikershandleiding die bij de binnenunits en de buitenunits verstrekt is. z Lees de “Veiligheidsvoorschriften” (onder) voor gebruik. z Bewaar deze handleiding op een veilige plaats, samen met gebruikershandleiding die met de binnen- en buitenunits werd geleverd. z Zorg ervoor dat deze handleiding wordt bewaard op een plaats die gemakkelijk bereikbaar is voor de gebruikers. Bij wijziging van gebruiker, zorg ervoor dat deze handleiding aan de nieuwe gebruiker wordt overhandigd. OPMERKING De Engelse tekst zijn de originele instructies. De andere talen zijn vertalingen van de originele instructies. Veiligheidsvoorschriften WAARSCHUWING OPGELET Dit symbool wijst naar een gevaar of onveilige praktijk die tot een ernstig letsel of de dood kan leiden. Dit symbool wijst naar een gevaar of onveilige praktijk die tot een letsel of product- of eigendomschade kan leiden. Dingen die moeten worden nageleefd Dingen die verboden zijn WAARSCHUWING Gebruik dit apparaat niet in een mogelijke explosieve omgeving. Herstel dit apparaat niet zelf als het defect is. Neem contact op met de dienst verkoop of klantendienst van de verdeler voor herstelling. Haal In geval van nood de stekker uit het stopcontact of schakel de stroomonderbreker of de middelen waarmee het systeem op het voedingsnetwerk is aangesloten uit. OPGELET Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen. <alleen voor Europese markt> Dit apparaat kan gebruikt worden door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of geestelijke bekwaamheden, of gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies ontvangen hebben over het veilige gebruik van het apparaat en de betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud die door de gebruiker uitgevoerd kunnen worden, mogen niet zonder toezicht door kinderen uitgevoerd worden. y Bedien het apparaat niet met natte handen. y Was het apparaat niet met water. Het ontdoen van oude apparatuur. Enkel voor de Europese Unie en landen met recycle systemen. Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval. Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving. Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu. Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente. Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval. CZ-ANC3_ACXF55-19832.indd 24 2021/09/28 10:43:4925 (NL) Voorzorgsmaatregelen voor de werking z Stel het apparaat niet op in de volgende soorten locaties. y Bij aanwezigheid van vocht, olie of trillingen/In rechtstreeks zonlicht/Vlakbij warmtebronnen/Waar condens gevormd wordt. (Deze plaatsen kunnen defecten tot gevolg hebben.) y Waar ruis optreedt. (Dit kan een onjuiste werking tot gevolg hebben.) z Reinig het niet met benzeen of verdunners en veeg het niet af met chemische doekjes. (Dit kan ontkleuring of een slechte werking veroorzaken.) y Als het apparaat erg vuil is, bevochtig dan een doekje met een zwakke, neutrale reinigingsoplossing, wring het goed uit en veeg het apparaat schoon. Veeg het na aoop met een droge doek droog. Kenmerken Aantal te verbinden units Er kunnen maximaal 16 groepen en 64 binnenunits met de AAN/UIT Controller verbonden worden. Regelfunctie AAN/UIT (afzonderlijk of alle tegelijk) Opstart regelen De werking van iedere groep start met intervallen van 1 tot 2 seconden, wanneer de werking van alle tegelijk gestart wordt. z Door een in de handel verkrijgbare Tijdschakelaar te gebruiken, kunt u met weekprogramma’s werken. Onderdelen en functies

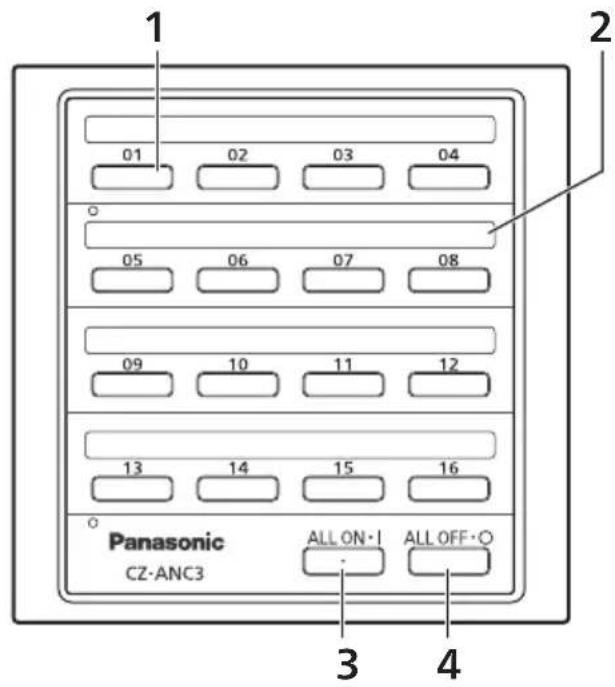

1 AAN/UIT-knop Druk erop om de afzonderlijke groepen binnenunits te starten of te stoppen. De lamp brandt tijdens de werking (groen). 2 Naamplaatje Plak hier een sticker om de kamer of de zone aan te geven. 3 ALL ON-knop Druk erop om alle airconditioners te starten. 4 ALL OFF-knop Druk erop om alle airconditioners te stoppen. NEDERLANDS CZ-ANC3_ACXF55-19832.indd 25 2021/09/28 10:43:4926 (NL) Het apparaat gebruiken

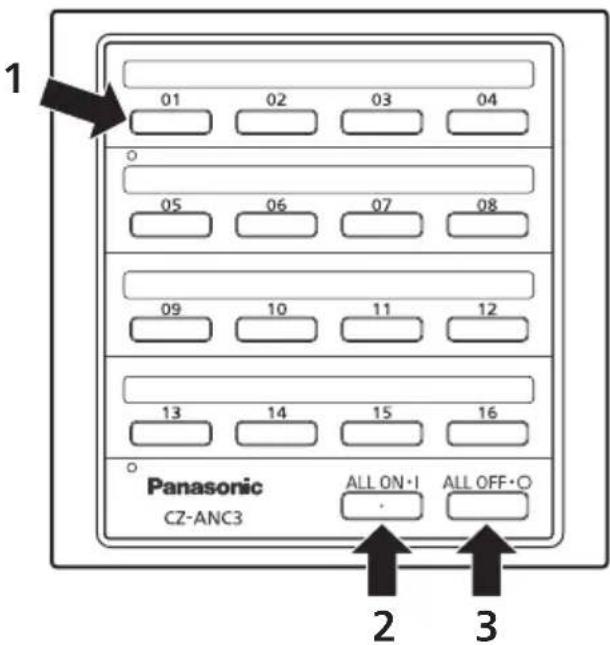

1 Om afzonderlijke groepen binnenunits te staarten of te stoppen Druk op de AAN/UIT-knop die overeenkomt met de groep binnenunits. 2 Om de binnenunits in groepen die van 1 tot 16 genummerd zijn gelijktijdig te starten Druk op de ALL ON-knop. De units beginnen te werken met intervallen van 1 tot 2 seconden, te beginnen met groep nummer 1. 3 Om de binnenunits in groepen die van 1 tot 16 genummerd zijn gelijktijdig te stoppen Druk op de ALL OFF-knop. z U kunt de werkwijze of temperaturen niet op dit apparaat instellen. Voer die handelingen uit met de wired remote controller, systeemcontroller, enz. Gebruik van het naamplaatje Ze laten u weten in welke kamers of zones de airconditioners staan die u kunt regelen en u kunt de werkstatus ervan zien aan de hand van de betreffende controlelampjes. Naamplaatje 1 Duw een puntig voorwerp in het gat links op de doorzichtige afdekking om de afdekking te verwijderen. 2 Schrijf met een pen de naam van de kamer of de zone op het bijgeleverde label van het schakeldisplay en plak het daarna op het naamplaatje. CZ-ANC3_ACXF55-19832.indd 26 2021/09/28 10:43:4927 (NL) Dingen waar u rekening mee moet houden Als de knoppen van dit apparaat knipperen, controleer dan het volgende. 1 Als alle knoppen van 1 t/m 16 snel knipperen (op intervallen van 0,2 seconde) Dit apparaat herkent geen binnenunits. 2 Als de knoppen 15 seconden lang snel knipperen (op intervallen van 0,2 seconde) nadat dit apparaat bediend is. De binnenunits van knipperende groepen reageren niet op de werking van dit apparaat. 3 Als elke knop langzaam knippert (op intervallen van 1 seconde) De binnenunits van knipperende groepen staan in een alarmstatus. z Als bovenstaande symptomen aanhouden, neem dan contact op met de verkoper. Specicaties Modelnummer. CZ-ANC3 Afmetingen (H) 120,5 mm × (B) 121,5 mm × (D) 14 + 51,1 mm Gewicht 500 g Temperatuur/ vochtigheids- bereik 0 ˚C tot 40 ˚C / 20% tot 80% (niet condenserend)
