GEBRUIKSAANWIJZING CSE12PKEA PANASONIC

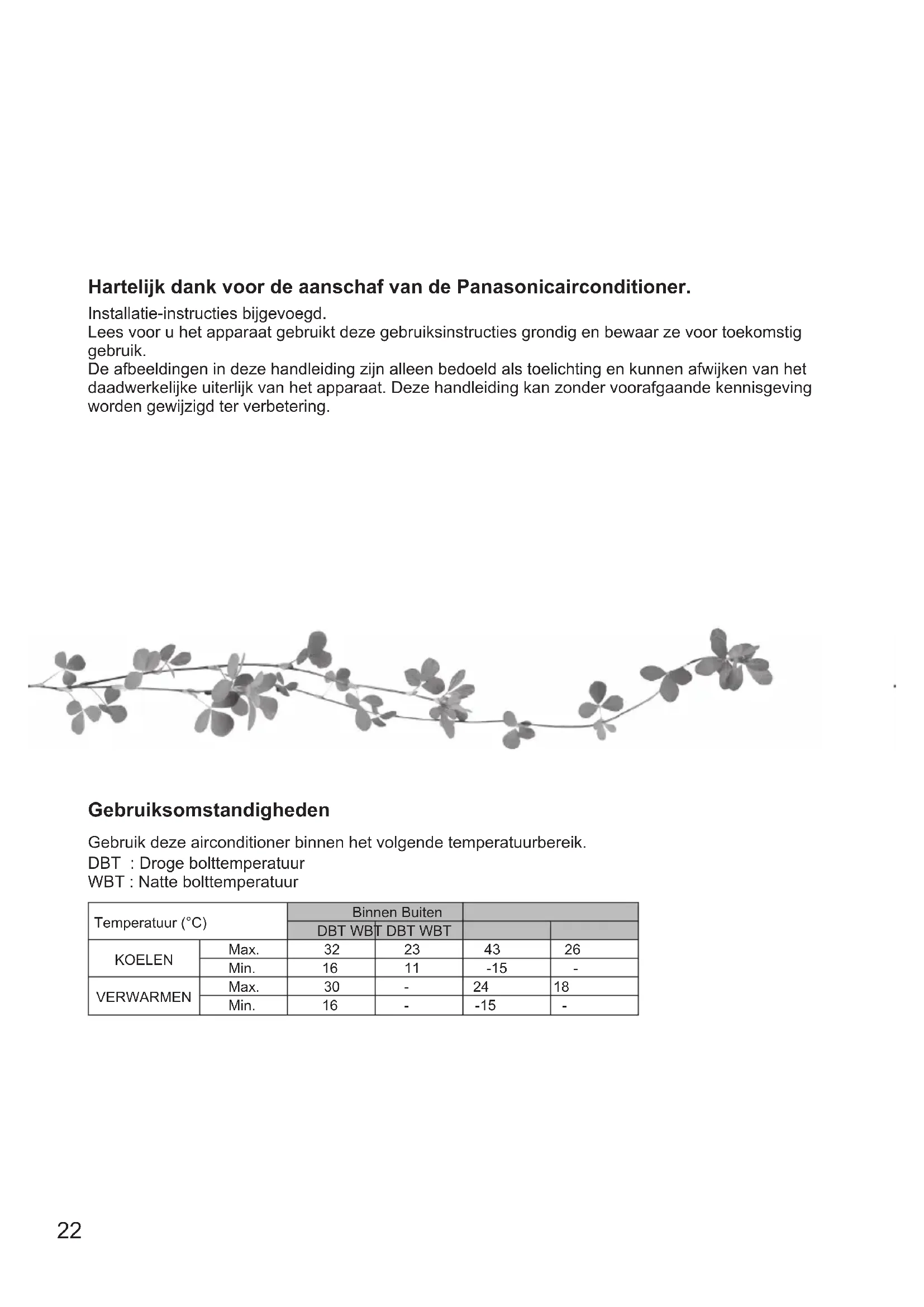

Deutsch Störungssuche / Informationen22 Gebruiksomstandigheden Gebruik deze airconditioner binnen het volgende temperatuurbereik. DBT : Droge bolttemperatuur WBT : Natte bolttemperatuur Temperatuur (°C) Binnen Buiten

KOELEN Max. 32 23 43 26 Min. 16 11 -15 - VERWARMEN Max. 30 - 24 18 Min. 16 - -15 - Hartelijk dank voor de aanschaf van de Panasonicairconditioner. Installatie-instructies bijgevoegd. Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik. De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.23 Nederlands Snelle gids De afstandsbediening gereedmaken OFF

Open het klepje zodat u de knoppen kunt gebruiken

de huidige dag te selecteren

Bevestig de invoer met een druk op SET

Stel de actuele tijd in door de stappen 2 en 3 te herhalen Eenvoudige bediening OFF

Start/stop het apparaat POWER

• Merk op dat OFF (UIT) als volgt wordt aangeduid: Starten: Stoppen:

Stel de gewenste temperatuur in

• Instellingsbereik: 16 °C ~ 30 °C. Inhoudsopgave Veiligheidsmaatregelen .......24-25 Het gebruik ..........................26-27 De Timer Instellen................27-28 Reinigingsinstructies.................29 Problemen Oplossen ...........30-31 Informatie..................................3124 Veiligheidsmaatregelen Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven: WAARSCHUWING Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel. VOORZICHTIG Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen. De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is. Deze symbolen geven VERPLICHTE acties aan. WAARSCHUWING Binnenunit En Buitenunit Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen. Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben. Vraag een gekwalifi ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz. Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben. Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken. Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok. Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden. Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen. Binnenunit Buitenunit Stroom Toevoer Afstandsbediening Luchtinlaat Luchtinlaat Luchtinlaat Luchtinlaat Luchtuitlaat Luchtuitlaat Luchtuitlaat Luchtuitlaat25 Nederlands Stroom Toevoer Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst. Om oververhitting, brand of elektrische schokken te voorkomen:

Sluit geen andere apparaten aan op hetzelfde stopcontact.

Bedien het apparaat niet met natte handen.

Laat geen knikken in het stroomsnoer komen.

Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken. Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalifi ceerd persoon vervangen worden om mogelijk risico te voorkomen. U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar. Om oververhitting, brand of elektrische schokken te voorkomen:

Steek de stekker goed in het stopcontact.

Men moet het stof op de stekker periodiek afvegen met een droge doek. Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

Men merkt een brandgeur op.

Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

Er lekt water uit de binnenunit.

Stroomsnoer of stekker wordt abnormaal heet.

Ventilatorsnelheid kan niet geregeld worden.

De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

De ventilator stopt niet, zelfs niet als de eenheid stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/ reparatie. Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat. Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken: - Voordat de apparatuur wordt gereinigd of nagezien. - Bij langdurige perioden zonder gebruik of - Tijdens zware onweersbuien. VOORZICHTIG Binnenunit En Buitenunit Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden. Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit. Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat. Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen. Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken. Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet. Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen. Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel. Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel. Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden. Zet niet in de stand KOELEN/DROGEN lange tijd een raam of deur open. Voorkom lekkend water door te zorgen dat de aftapslang: - Goed aangesloten is, - Uit de buurt van dakgoten en containers loopt of, - Niet ondergedompeld is in water Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten. Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen. Stroom Toevoer Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden. Veiligheidsmaatregelen26 OFF

SET SELECTUP DOWN AC RC Display van de afstandsbediening Indrukken om de standaardinstelling van de afstandsbediening te herstellen. Deze toets wordt in normaalbedrijf niet gebruikt. Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen. FAN SPEED Ventilatiesnelheid Selecteren (Display van de afstandsbediening)

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus. AIR SWING Voor het verticaal afstellen van de luchtstroom (Display van de afstandsbediening)

• Hiermee houdt u de kamer geventileerd.

• In de stand KOELEN/DROGEN, zwaaien de jaloezieën automatisch omhoog/omlaag, als AUTO is ingesteld.

• In de modus VERWARMEN, als AUTO is ingesteld, is de horizontale luchtspleet op een vooraf bepaalde positie aangebracht.

• Verplaats de blazer niet met de hand Het gebruik Knop Auto OFF/ON AUTO OFF/ON Wordt gebruikt bij storingen van de afstandsbediening. Het frontpaneel omhoog brengen:

1. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.

2. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop

dan los om de krachtige modus KOELEN te gebruiken.

3. Herhaal stap 2. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen

hoort, laat de knop dan los om de normale modus KOELEN te gebruiken.

4. Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 3 pieptonen

hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken.

• Nogmaals op de knop drukken om het apparaat uit te schakelen. TIMER POWER (Groen) Deze indicators worden niet gebruikt. (Oranje) Indicator27 Nederlands De Timer Instellen Dag tijdschakeling instelling Om het apparaat op de geprogrammeerde tijd IN of UIT te schakelen. TIMER/CLOCKCANCELCLOCKSELECT

Druk op TIMER MODE om naar de timerstand te gaan

• Druk eenmaal in om het beeldscherm te veranderen van klok (CLOCK) naar tijdschakeling (TIMER).

• Druk gedurende 4 seconden op de knop om het display van dagelijkse timer te wijzigen in wekelijkse timer of omgekeerd.

Stel de timer in op ON of OFF Voorbeeld: UIT om 22:00 OFF/ON

• Wanneer de ON-timer ingesteld is, start het apparaat eventueel vroeger dan de actueel ingestelde tijd, om op tijd de gewenste temperatuur te bereiken.

• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald.

• De timer, die het dichtst bij de actuele tijd ingesteld is, wordt het eerst geactiveerd.

• Indien de timer handmatig geannuleerd wordt of na een stroomuitval, kunt u de vorige programmering herstellen, door op SET

drukken. Opmerking Nadat de timer is ingesteld, gaat de TIMER- indicator op de binnenunit niet aan, dit betekent niet dat er sprake van een defect is. MODE De bedrijfsmodus kiezen AUTO: Voor uw gemak

• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur. VERWARMEN: Genieten van warme lucht

• Het duurt even voordat de eenheid opwarmt. KOELEN: Genieten van koude lucht

• Gebruik de gordijnen om het zonlicht en de hitte buiten te houden en om tijdens het koelen het energieverbruik te verminderen. DROGEN: Drogen van de omgeving

• Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen. QUIET/POWERFU

Overschakelen tussen rustig en met kracht

QUIET POWERFUL NORMAL

STIL: Genieten van een stille werking

• Deze bedrijfsfunctie reduceert het geruis van de luchtstroom. MET KRACHT: Snel temperatuur bereiken

• Deze activiteit stopt automatisch na 20 minuten.

• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken. Voor het horizontaal afstellen van de luchtstroom

• Handmatig regelbaar. Het gebruik / De Timer Instellen28 De Timer Instellen Week tijdschakeling (timer) instelling Helpt u energie te sparen, door de mogelijkheid, per dag t/m 6 programma’s in te stellen. TIMER/CLOCKCANCELCLOCKSELECT

Begint te branden, zodra Timerbedrijf gekozen is Programmanummer in een dag (1 ~ 6) De tijd die gekozen wordt (stappen van 10 minuten) AAN-timer UIT-timer Dag die ingesteld moet worden Geeft de gekozen dag aan Geeft de volgende dag met timerbedrijf aan

MODE gedurende 4 seconden, om de weergave naar de wekelijkse timer te wisselen.

DOWN , om uw gewenste dag te kiezen.

4. "1" begint te knipperen, druk nu op

DOWN , om uw gewenste tijd te kiezen. Indien u wenst, de timer samen met de door u gewenste temperatuur in te stellen, druk dan

TEMP , om de temperatuur te kiezen.

Druk op SET , om programma 1 te bevestigen. De gekozen dag wordt gekenmerkt met .

• Na 2 seconden wordt het volgende programma getoond. Herhaal de stappen 4 t/m 7, om de programma’s 2 t/m 6 in te stellen.

• Indien, tijdens het instellen van de timer, gedurende 30 seconden op gee toets gedrukt wordt gedrukt, of indien op de toets SET wordt gedrukt, wordt de instelling van dat moment bevestigd en de timerinstelling wordt beëindigd. Huidige timerprogramma controleren

MODE om de timermodus te openen en druk op SELECT om de daginstelling in te voeren.

DOWN , totdat de gewenste dag getoond wordt, druk op SELECT om uw keuze te bevestigen.

DOWN , om de ingestelde programma’s te controleren. Een huidig timerprogramma wijzigen of een nieuw timerprogramma toevoegen

MODE om de timermodus te openen en druk op SELECT om de daginstelling in te voeren.

DOWN , totdat de door u gewenste dag getoond wordt.

3. Voer de stappen 4 t/m 7 van de "Wekelijkse

instelling van de timer" uit om het huidige timerprogramma te wijzigen of een timerprogramma toe te voegen. Huidige timerprogramma annuleren

SELECT , om naar de dag te gaan.

DOWN totdat de gewenste dag wordt weergegeven, en druk op SELECT om de programma-instelling in te voeren.

DOWN , totdat de door u gewenste dag getoond wordt. Druk op CANCE

het programma te annuleren en weer te gegeven. De wekelijkse timer uitschakelen/ inschakelen

Druk op TIMER MODE en dan op CANCE

om de instelling van de wekelijkse timer uit te schakelen.

Druk op TIMER MODE en dan op SET om de vorige instelling van de wekelijkse timer in te schakelen. Opmerking

• De dagelijkse en wekelijkse timer konden niet tegelijkertijd ingesteld worden.

• Hetzelfde timerprogramma kan niet op dezelfde dag ingesteld worden.

• Nadat de timer is ingesteld, gaat de TIMER- indicator op de binnenunit niet aan, dit betekent niet dat er sprake van een defect is.29 Nederlands Reinigingsinstructies Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Wanneer de unit vuil is kan een storing ontstaan en zult u mogelijk foutcode "H99" te zien krijgen. Vraag advies aan een offi ciële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40 °C. Binnenunit Veeg de unit zachtjes af met een zachte, droge doek. Voorpaneel Was het voorzichtig af en droog het. Verwijder het voorpaneel Optillen Verwijderen

Goed afsluiten Luchtfi lter Elke 2 weken

• Was/spoel de fi lters voorzichtig met water om schade aan het oppervlakte van de fi lters te voorkomen.

• Droog de fi lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

• Vervang beschadigde fi lters. Luchtfi lter verwijderen Luchtfi lter bevestigen In het apparaat plaatsen Voor Seizoensinspectie, Nadat Het Apparaat Lang Niet In Gebruik Was

• Controleer de inlaat- en uitlaatopeningen op obstructies.

• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal: KOELEN: ≥8 °C VERWARMEN: ≥14 °C Bij Langdurige Inactiviteit

Activeer de modus VERWARMEN gedurende 2~3 uur, om de vochtigheid, die achtergebleven is in de binnendelen, volkomen te verwijderen.

• Schakel de voeding uit en ontkoppel. Aluminium vinVoorpaneel Luchtfi lter Binnenunit Voor CS-E18PKEA: Druk in het midden van het frontpaneel

Aan beide zijden insteken

Druk op beide zijden van het frontpaneel

De Timer Instellen / Reinigingsinstructies30 De volgende symptomen geven niet een defect aan. Symptoom Oorzaak Er komt damp uit de binnenunit.

Condensatie door koelproces. Tijdens werking klinkt er geluid van stromend water.

Stromend koelmiddel in het apparaat. De ruimte heeft een vreemde geur.

Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding. De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.

Zo verdrijft u de omgevingsgeur. Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.

De vertraging dient ter bescherming van de compressor van de unit. Er komt water/stoom uit de buitenunit.

In de leidingen vindt condensatie of verdamping plaats. TIMER-indicator is altijd aan.

Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd. POWER-indicator knippert in de stand VERWARMEN zonder toevoer van warme lucht (en jalouzie isgesloten).

De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO). De binnenventilator stopt af en toe tijdens verwarmen.

Onbedoeld koelen voorkomen. De POWER-indicator knippert voordat de unit wordt ingeschakeld.

Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld. Krakend geluid tijdens bedrijf.

Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat. Controleer het volgende voordat u een onderhoudsmonteur belt. Symptoom Controleer De stand VERWARMEN/KOELEN werkt niet goed.

Stel de temperatuur correct in.

Verwijder elke obstructie bij de lucht in- en uitlaatopingen. Luidruchtig tijdens werking.

Controleer of de unit is geinstalleerd op een helling.

Sluit het voorpaneel correct. Het apparaat werkt niet.

Controleer of de timers zijn ingesteld. De volgende symptomen geven een storing aan. Symptoom Controleer De unit stopt en de TIMER-indicator knippert. De afstandsbediening: op het display van de afstandsbediening wordt de indicator OFF (UIT) niet weergegeven maar wel de modus LED OFF (UIT).

Haal met de afstandsbediening de foutcode op, ga als volgt te werk. OFF

SET SELECTUP DOWN AC RC UIT-controlelampje Bedrijfslampje 3/12 Controleer dat de bedrijfs-LED uit is (OFF).

Als de foutcode en de oorzaak van de storing kunnen worden vastgesteld, blijft de bedrijfs-LED branden, maak vervolgens een notitie van de foutcode.

Druk nog een keer gedurende 5 seconden op CHECK om op te houden met controleren

Deel de foutcode mee aan de geautoriseerde dealer Problemen OplossenOMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort. Informatie voor gebruikers met betrekking tot het verzamelen en verwijderen van oud apparatuur Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/ EC en 2006/66/EC. Door deze producten correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Informatie
