MANUAL DE UTILIZADOR CSE12PKEA PANASONIC

Pulse CHECK durante 5 segundos

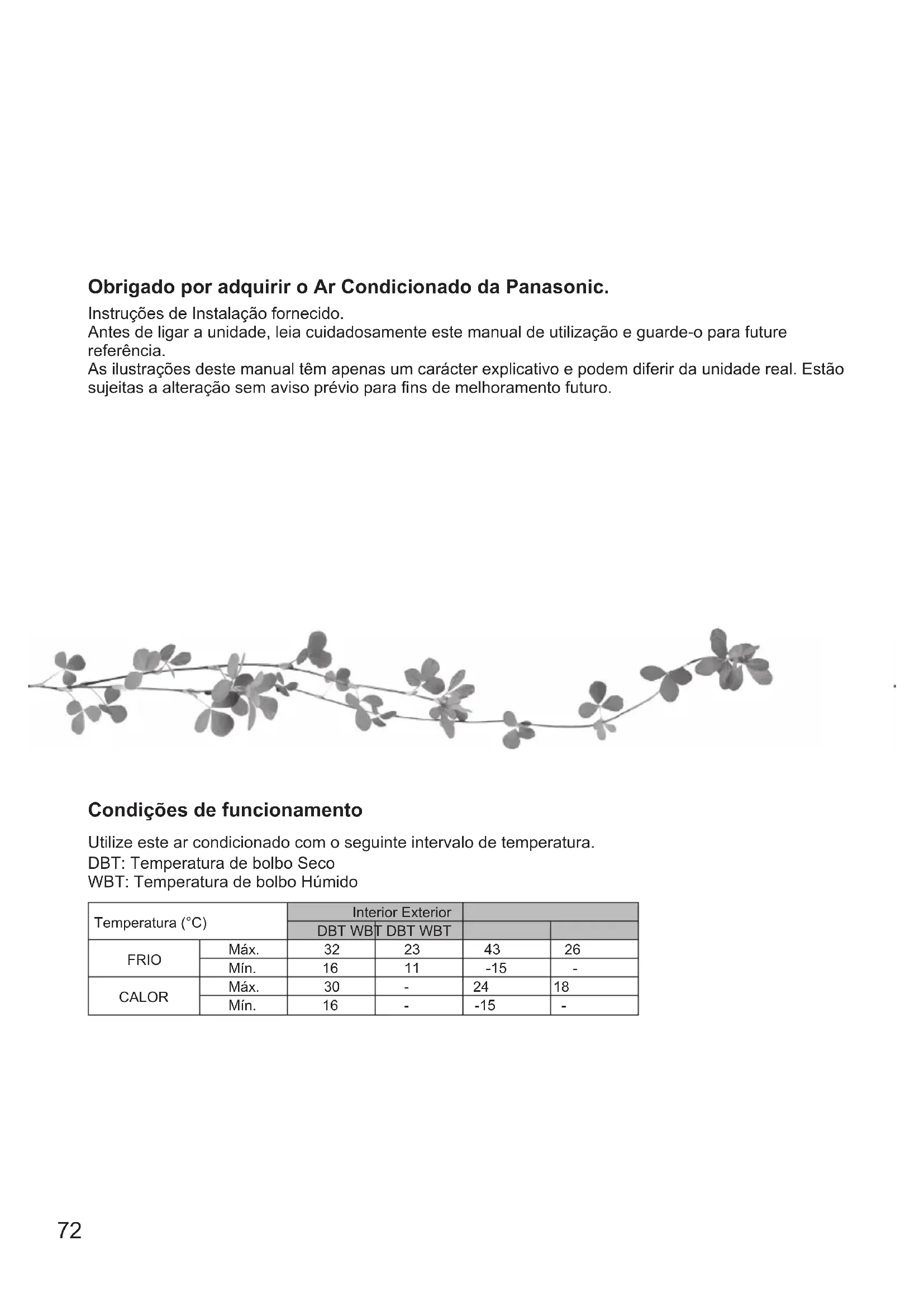

FRIO Máx. 32 23 43 26 Mín. 16 11 -15 - CALOR Máx. 30 - 24 18 Mín. 16 - -15 - Obrigado por adquirir o Ar Condicionado da Panasonic. Instruções de Instalação fornecido. Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para future referência. As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fi ns de melhoramento futuro.73 Português Guia rápido Preparação do controlo remoto OFF

Abra a tampa para utilizar os botões

Prima SET para confi rmar

Ligue/Desligue a unidade POWER

• Note que a indicação de desligado (OFF) é a seguinte: Para iniciar: Para parar:

• Alcance de selecção: 16 °C ~ 30 °C. Índice Precauções de segurança ...74-75 Como utilizar........................76-77 Como confi gurar o temporizador.....................77-78 Instruções de limpeza...............79 Resolução de problemas .....80-81 Informação................................8174 Precauções de segurança Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte. A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classifi cada da seguinte forma: AVISO Este símbolo indica perigo de morte ou ferimento grave. CUIDADO Este símbolo indica perigo de ferimento ou danos de bens. As instruções a seguir são classifi cadas com os seguintes símbolos: Este símbolo indica uma acção PROIBIDA. Estes símbolos indicam acções OBRIGATÓRIAS. AVISO Unidade interior e unidade exterior Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo. Consulte um vendedor autorizado ou um técnico sobre limpeza das peças internas, reparação, instalação, montagem e desmontagem da unidade. A instalação inadequada e manutenção pode provocar fuga, choque eléctrico ou incêndio. Confi rme junto de um revendedor autorizado ou especialista na utilização de qualquer tipo de refrigerante especifi cado. A utilização de um tipo de refrigerante que não o especifi cado pode provocar danos no produto, explosões e lesões, etc. Não instale a unidade numa ambiente potencialmente explosivo ou infl amável. Se não fi zer isso, pode provocar incêndio por acidente. Não coloque os seus dedos ou outros objectos na unidade de ar condicionado interior ou exterior, as partes rotativas podem provocar ferimentos. Não toque na unidade exterior em caso de relâmpagos, pode provocar choque eléctrico. Não se exponha directamente ao ar frio durante um período de tempo prolongado a fi m de evitar refrigeração excessiva. Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente. Unidade interior Unidade exterior Fonte de alimentação Controlo remoto Entrada Entrada de ar de ar Entrada Entrada de ar de ar Saída de ar Saída de ar Saída de Saída de

ar75 Português Fonte de alimentação Não utilize um cabo modifi cado, com união, com extensão ou não especifi cado para evitar o sobreaquecimento e incêndio. Para prevenir sobreaquecimento, incêndio ou choque eléctrico:

Não partilhe a mesma tomada eléctrica com outro equipamento.

Não utilize com mãos molhadas.

Não dobre demasiado o cabo de alimentação.

Não coloque a unidade em funcionamento nem a pare inserindo ou puxando a fi cha eléctrica. Se o cabo de alimentação estiver danifi cado, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualifi cado para evitar situações de perigo. É fortemente recomendada a instalação do Disjuntor com fuga à terra (ELCB) ou um Dispositivo de Corrente Residual (RCD) para evitar choque eléctrico ou incêndio. Para prevenir sobreaquecimento, incêndio ou choque eléctrico:

O pó na fi cha eléctrica deve ser limpo periodicamente com um pano seco. Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a fi cha da tomada ou desligue o interruptor da alimentação e o disjuntor. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anomalia/avaria

Ruído ou vibração anómalas da unidade.

Fugas de água da unidade interior.

Sobreaquecimento do cabo de alimentação ou da fi cha.

Não é possível controlar a velocidade da ventoinha.

A unidade desliga-se imediatamente após ser activada.

A ventoinha não pára mesmo após a unidade ser desligada. Contacte imediatamente o revendedor local para fi ns de manutenção/reparação. Este equipamento deve ter ligação terra para evitar choque eléctrico ou incêndio. Evite o choque eléctrico ao desligar a fonte de alimentação e retirar a fi cha: - Antes da limpeza ou manutenção, - Na não utilização prolongada, ou - Durante forte actividade de relâmpagos fora do normal. CUIDADO Unidade interior e unidade exterior Não lavar a unidade interior com água, benzina, diluente ou pó para arear objectos a fi m de evitar danos ou corrosão na unidade. Não utilizar para preservar equipamento de precisão, alimentos, animais, plantas, objectos decorativos ou outros. Isto pode deteriorar a qualidade, etc. Não utilize nenhum equipamento de combustão em frente à saída de ar para evitar a propagação de incêndio. Não exponha plantas ou animais de estimação directamente ao fl uxo de ar a fi m de evitar ferimentos, etc. Não toque na rebarba de alumínio af ada, as peças af adas podem provocar lesões. Não ligue (ON) a unidade interior quando encera o chão. Após encerar, areje a divisão adequadamente antes de colocar a unidade a funcionar. Não instalar a unidade em áreas com óleos e fumos a fi m de evitar danos na unidade. Não desmonte a unidade para fi ns de limpeza a fi m de evitar ferimentos. Não pise o painel se instável quando limpar a unidade a fi m de evitar ferimentos. Não coloque vasos ou recipientes com água sobre a unidade. A água pode entrar na unidade e danifi car a o isolamento. Isto pode causar choque eléctrico. Não deixe a janela ou porta aberta durante muito tempo durante o funcionamento no modo FRIO/SECO. Evite a fuga de água assegurando que o tubo de drenagem: - Está correctamente ligado, - Está afastado de caleiras e recipientes, ou - Não está mergulhado na água Após um longo período de utilização com qualquer outro equipamento combustível, ventile a sala regularmente. Após longo período de uso, certifi que-se que a armação da instalação não está deteriorada para evitar que a unidade caia. Fonte de alimentação Não desligue a fi cha puxando pelo cabo a fi m de evitar choque eléctrico. Precauções de segurança76 OFF

SET SELECTUP DOWN AC RC Ecrã do controlo remoto Prima para restabelecer as confi gurações padrão do controlo remoto. Não utilizado em operações normais. Prima e segure durante aproximadamente 10 segundos para mostrar a temperatura em °C ou °F. FAN SPEED Para seleccionar a velocidade do ventilador (Ecrã do controlo remoto)

• Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação. AIR SWING Para ajustar a direcção do fl uxo de ar vertical (Ecrã do controlo remoto)

• Mantém a ventilação da sala.

• No modo FRIO/SECO, se estiver defi nido AUTO, a alavanca balança para cima/para baixo automaticamente.

• No modo CALOR, se estiver defi nido AUTO, a grelha horizontal fi xa-se numa posição predeterminada.

• Não ajuste a alavanca à mão. Como utilizar Botão auto OFF/ON AUTO OFF/ON Utilizado quando o controlo remoto está mal colocado ou avariado. Levantar o painel frontal:

1. Prima o botão uma vez para utilizar no modo AUTOMÁTICO.

2. Prima e segure o botão até ouvir um sinal sonoro e, em seguida, liberte para

utilizar o modo FRIO em força.

3. Repita o passo 2. Prima e segure o botão até ouvir dois sinais sonoros e,

em seguida, liberte para utilizar o modo FRIO normal.

4. Repita o passo 3. Prima e segure o botão até ouvir três sinais sonoros e,

em seguida, liberte para utilizar o modo CALOR em força.

• Prima novamente o botão para desligar. TIMER POWER (Verde) Estes indicadores não são utilizados. (Laranja) Indicador77 Português Como confi gurar o temporizador Mostrador de timer diário Para LIGAR (ON) ou DESLIGAR (OFF) a unidade num tempo predefi nido. TIMER/CLOCKCANCELCLOCKSELECT

• Prima uma vez para o mostrador do CLOCK para o de Timer ou vice-versa.

Seleccione a função ON ou OFF do temporizador Exemplo: OFF às 22:00 OFF/ON

• Quando é defi nido o temporizador para ON (ligado), a unidade pode começar antes da hora defi nida para alcançar a temperatura desejada a tempo.

• A operação do temporizador é baseada na confi guração do relógio no controlo remoto e repete diariamente uma vez confi gurada.

• O encerramento do temporizador para a hora actual será activado primeiro.

• Se o temporizador for cancelado manualmente ou devido a uma falha de corrente, pode restabelecer a confi guração anterior premindo SET

Nota Depois de ser confi gurado o temporizador, o indicador do TEMPORIZADOR na unidade interior não liga, isto não indica uma avaria. MODE Para seleccionar o modo de operação AUTOMÁTICO: Para sua conveniência

• A unidade selecciona o modo de operação a cada 10 minutos de acordo com a defi nição da temperatura e temperatura ambiente. CALOR: Para desfrutar de ar quente

• A unidade demora algum tempo a aquecer. FRIO: Para desfrutar de ar fresco

• Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo FRIO. SECO: Para desumidifi car o ambiente

• A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave. QUIET/POWERFU

QUIET: Para desfrutar de um funcionamento sossegado

• Esta operação reduz o ruído do fl uxo de ar. POWERFUL: Para alcançar a temperatura rapidamente

• Esta operação irá parar automaticamente após 20 minutos.

• Pode ser activado em todos os modos e pode ser cancelado premindo novamente o respectivo botão. Para ajustar a direcção horizontal do fl uxo de ar

• Ajustável manualmente. Como utilizar / Como confi gurar o temporizador78 Como confi gurar o temporizador Ajuste de timer semanal Promove a poupança de energia ao permitir que confi gure até 6 programas em qualquer dia. TIMER/CLOCKCANCELCLOCKSELECT

Acende-se se seleccionar a operação do Temporizador Número de programa num dia (1 ~ 6) Hora a ser seleccionada (incremento de 10 minutos) ON Timer Fora Timer Dia a ser seleccionado Indica o dia seleccionado Indica o dia da próxima operação do temporizador

1. Prima TIMER (Temporizador)

MODE durante 4 segundos para passar o ecrã para a função Weekly Timer (Temporizador semanal).

SELECT para confi rmar a sua selecção.

OFF/ON para seleccionar a opção de activação (ON) ou desactivação (OFF) do temporizador.

O ecrã irá passar para o programa seguinte passados 2 segundos. Repita os passos 4 a 7 para confi gurar os programas 2 a 6.

Durante a confi guração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão SET , a confi guração nesse momento é confi rmada e a confi guração do temporizador é concluída. Para verifi car o programa actual do temporizador

MODE para entrar no modo do temporizador e prima SELECT para entrar na defi nição do dia.

DOWN até o dia desejado ser apresentado, prima SELECT para confi rmar a selecção.

MODE para entrar no modo do temporizador e prima SELECT para entrar na defi nição do dia.

DOWN até o dia desejado ser apresentado.

3. Execute os passos 4 a 7 de “Defi nição do

SELECT para aceder ao dia.

DOWN até que o dia desejado seja apresentado, prima SELECT para entrar na defi nição do programa.

DOWN até o dia desejado ser apresentado. Prima CANCE

Para desactivar a defi nição de temporizador semanal, prima TIMER MODE e, em seguida, prima CANCE

Para activar a defi nição de temporizador semanal anterior, prima TIMER MODE e, em seguida, prima SET

Não é possível confi gurar o temporizador diário e o temporizador semanal simultaneamente.

Não é possível confi gurar o mesmo programa do temporizador duas vezes no mesmo dia.

Depois de ser confi gurado o temporizador, o indicador do TEMPORIZADOR na unidade interior não liga, isto não indica uma avaria.79 Português Instruções de limpeza Para assegurar um óptimo desempenho da unidade, a limpeza tem que ser executada em intervalos regulares. Uma unidade suja pode provocar avaria e pode restabelecer o código de erro “H99”. Consulte o revendedor autorizado.

Não toque nas alhetas de alumínio, a parte afi ada pode causar ferimentos.

Não utilize benzina, diluente nem pó de limpeza abrasivo.

Utilize apenas sabões ( pH 7) ou detergente de uso doméstico neutro.

Não utilize água com uma temperatura superior a 40 °C. Unidade interior Limpe cuidadosamente a unidade com um pano macio e seco. Painel frontal Lave-o com cuidado e seque-o. Remover o painel frontal Levantar Retire

Inserir em ambos os lados

• Lave/passe os fi ltros suavemente por água para evitar a ocorrência de danos na superfície do fi ltro.

• Seque os fi ltros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa.

• Substitua os fi ltros danifi cados. Remova o fi ltro de ar Fixar o fi ltro de ar Inserir na unidade Para uma inspecção sazonal após não utilização prolongada

• Os orifícios de entrada e saída devem estar desobstruídos.

• Utilize o botão Auto OFF/ON para seleccionar a operação FRIO/CALOR. Após 15 minutos de funcionamento, é normal ter a seguinte diferença de temperatura entre as aberturas de ventilação de entrada e saída de ar: FRIO: ≥8 °C CALOR: ≥14 °C Para preparar a unidade para um período de inactividade prolongado

Active o modo de CALOR durante 2~3 horas para remover cuidadosamente qualquer humidade que tenha fi cado nas peças interna.

• Desligue a unidade e retire a fi cha da tomada. Alhetas de alumínioPainel frontal Filtro do ar Unidade interior Como confi gurar o temporizador / Instruções de limpeza80 Os seguintes sintomas não indicam uma avaria do aparelho. Sintoma Causa Sai névoa da unidade interior.

Efeito de condensação devido ao processo de arrefecimento. Ouve-se o fl uxo de água quando a unidade está a funcionar.

Fluxo do líquido de refrigeração no interior da unidade. A sala tem um odor estranho.

Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário. O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.

Isto ajuda a remover o odor do ambiente. O funcionamento é atrasado durante alguns minutos após a reprogramação.

O atraso é um mecanismo de protecção do compressor da unidade. A unidade exterior produz água/vapor.

Existe condensação ou evaporação nos tubos. O indicador do TEMPORIZADOR.

A programação do temporizador é activada diariamente depois de programada. O indicador de ALIMENTAÇÃO pisca durante o modo CALOR sem fornecimento de ar morno (e a alavanca está fechada).

A unidade está em modo descongelar (e a oscilação do ar (AIR SWING) está defi nido como automático (AUTO)). O ventilador interior pára ocasionalmente no modo de aquecimento.

Para evitar o efeito de arrefecimento acidental. O indicador da ALIMENTAÇÃO pisca antes da unidade ser ligada.

Este é um passo preliminar para a operação, quando o temporizador ON estiver defi nido. Som de quebra durante o funcionamento.

Mudanças de temperatura causam a expansão/ contracção da unidade. Verifi que o seguintes antes de pedir assistência. Sintoma Verifi car O modo CALOR/FRIO não está a funcionar de maneira efi ciente.

Feche todas as portas e janelas.

Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar. Ruído durante o funcionamento.

Certifi que-se de que a unidade foi instalada numa inclinação.

Feche o painel dianteiro devidamente. A unidade não funciona.

Verifi que se o temporizador foi confi gurado. Os sintomas seguintes indicam uma avaria. Sintoma Verifi car A unidade desliga-se e o indicador do TEMPORIZADOR começa a piscar. No controlo remoto, o indicador OFF não aparece no ecrã do controlo remoto, mas o LED indicador do funcionamento está desligado.

Utilize o controlo remoto para obter o código de erro da seguinte forma. OFF

Certifi que-se de que o LED de funcionamento se encontra na posição OFF.

Prima CHECK durante 5 segundos

Se o código de erro e a anormalidade podem ser identifi cados, o LED de funcionamento estaráem ON continuamente, e irá indicar o código do erro.

Prima CHECK novamente durante 5 segundos para sair da verifi cação

Mostre o código de erro ao fornecedor autorizado Resolução de problemasCRITÉRIOS SEM MANUTENÇÃO DESLIGUE A ALIMENTAÇÃO E RETIRE A FICHA DA TOMADA e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.

• Água/partículas estranhas entraram no controlo remoto.

• Fuga de água da unidade interior.

• Os interruptores do disjuntor desligam-se frequentemente.

• O fi o distribuidor de corrente aquece de forma anormal.

• Os interruptores ou botões não estão a funcionar devidamente. Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos Estes símbolos nos produtos, embalagens e/ou documentos signifi cam que os produtos eléctricos e electrónicos usados não podem ser misturados com os resíduos urbanos. Para o tratamento apropriado, recuperação e reciclagem de produtos velhos, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislação Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC. A eliminação correcta destes produtos ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos. Para mais informações sobre a recolha e reciclagem de produtos velhos, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido. De acordo com a legislacao nacional, podem ser apçlicadas multas caso seja feita a eliminação incorrecta destes resíduos. Para Uitlizadores Não Particulares da União Europeia Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações. [Informação sobre a eliminação noutros países fora da União Europeia] Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto. Informação
