Q40 ACDC - Koelkast Mobicool - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis Q40 ACDC Mobicool in PDF-formaat.
| Merk | Mobicool |
| Model | Q40 ACDC |
| Producttype | Koel- en verwarmende koelbox (optie) |
| Capaciteit | 40 liter (schatting) |
| DC-voedingsspanning | 12 V (via sigarettenaansteker) |
| AC-voedingsspanning | 230 V |
| Bedrijfsmodi | ECO, MAX (op AC-net) |
| Koeltechnologie | Peltier-effect (slijtvrij) |
| Verwarmingsfunctie | Optioneel (tot 65 °C met extra uitrusting "Verwarmer") |
| Accu-bescherming | ABS (optioneel, voorkomt overmatige ontlading) |
| Koelvermogen | Instelbaar met schakelaar (ECO/MAX op AC, maximaal op DC) |
| Warmteafvoer | Via ventilator (zorg voor goede ventilatie) |
| Reiniging | Vochtige doek, niet onderdompelen in water |
| Afmetingen (L x B x H) | Ongeveer 50 x 30 x 40 cm |
| Gewicht | Ongeveer 10 kg |
| Meegeleverde accessoires | DC-kabel, AC-kabel |
| Aanbevolen gebruik | Thuis, kamperen, voertuig |
| Veiligheid | Automatische uitschakeling bij storing; niet gebruiken met explosieve stoffen |
| Repareerbaarheid | Reparatie alleen door gekwalificeerd personeel |
Veelgestelde vragen - Q40 ACDC Mobicool
Gebruikersvragen over Q40 ACDC Mobicool
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Koelkast in PDF-formaat gratis! Vind uw handleiding Q40 ACDC - Mobicool en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Q40 ACDC van het merk Mobicool.

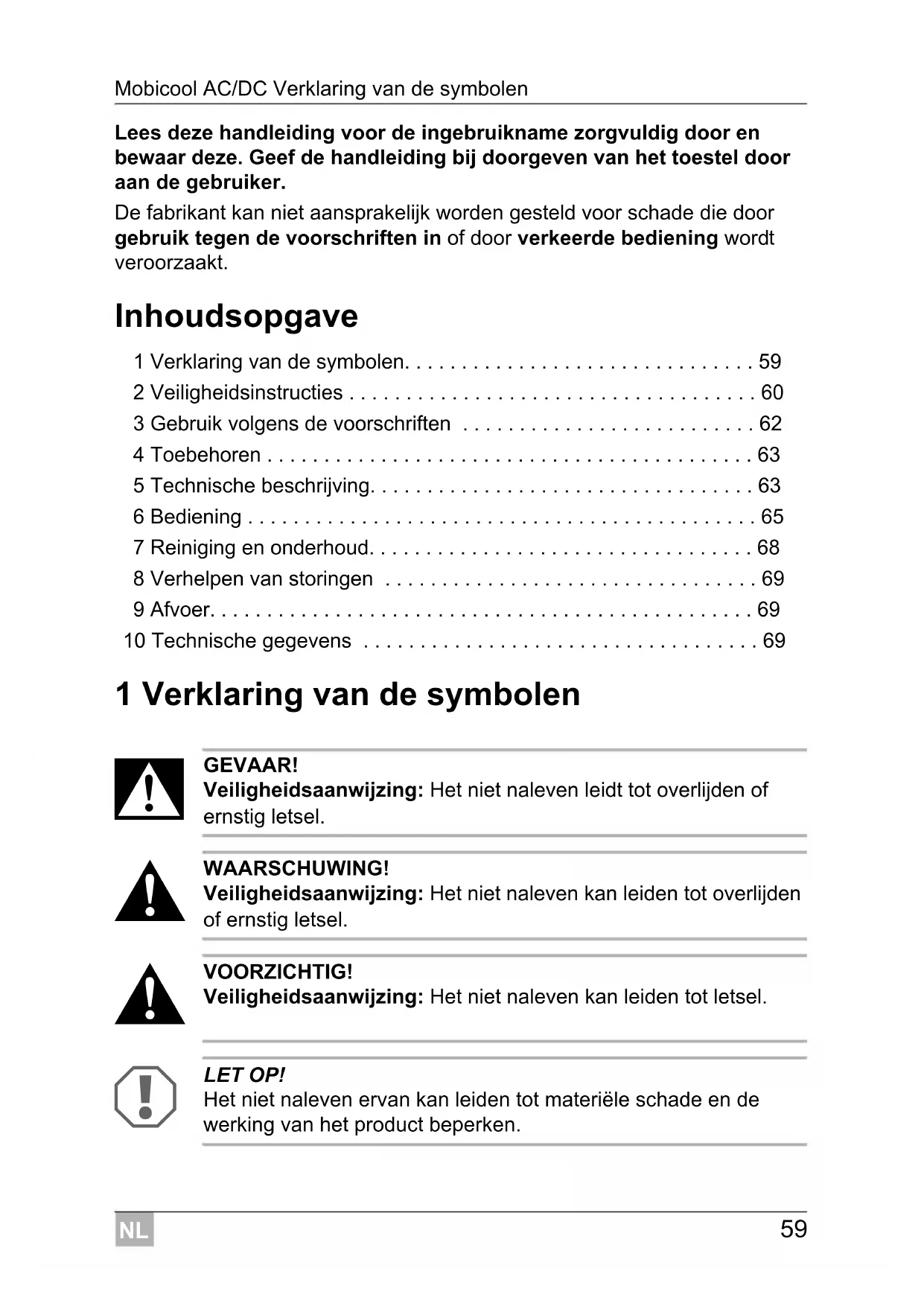

GEBRUIKSAANWIJZING Q40 ACDC Mobicool
Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker.
De fabrikant kan niet aansprakelijk worden gesteld voor schade die door gebruik tegen de voorschriften in of door verkeerde bediening wordt veroorzaakt.
Inhoudsopgave
1 Verklaring van de symbolen....59
2 Veiligheidsinstructies 60
3 Gebruik volgens de voorschriften 62
4 Toebehoren 63
5 Technische beschrijving. 63
6 Bediening 65
7 Reiniging en onderhoud. 68
8 Verhelpen van storingen 69
9 Afvoer....69
10 Technische gegevens 69
1 Verklaring van de symbolen
GEVAAR!
Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel.
WAARSCHUWING!
Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.
VOORZICHTIG!
Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.
LET OP!
Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.
INSTRUCTIE
Aanvullende informatie voor het bedienen van het product.
▶ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.
√Dit symbool beschrijft het resultaat van een handeling.
afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeelding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”.
2 Veiligheidsinstructies
2.1 Algemene veiligheid
GEVAAR!
- Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is.
WAARSCHUWING!
- Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.
- Reparaties aan dit toestel mogen uitsluitend door vakmonteurs uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan.
- Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardigheden, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijke persoon doen.
- Elektrische toestellen zijn geen speelgoed!
Bewaar en gebruik het toestel buiten het bereik van kinderen.
- Er moet toezicht worden gehouden op kinderen, zodat ze niet met toestel gaan spelen.
- Als de aansluitkabel van dit toestel wordt beschadigd, moet deze, om gevaren te vermijden, door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon vervangen worden.
- Bewaar geen explosiegevaarlijke stoffen zoals bijvoorbeeld spuitbussen met drijfgas in het toestel.
VOORZICHTIG!
- Scheid het toestel van het net
- voor iedere reiniging en ieder onderhoud
- na elk gebruik
- Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.
LET OP!
- Sluit het toestel alleen als volgt aan: - met de DC-aansluitkabel aan een DC-stopcontact in het voertuig (bijv. sigarettenaansteker) - of met de 230-V-aansluitkabel op het 230-V-wisselstroomnet
- Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.
- Het koeltoestel is niet geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen.
- Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
- Als het koeltoestel aan de DC-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
- Als het koeltoestel aan de DC-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden ontladen.
2.2 Veiligheid bij het gebruik van het toestel
GEVAAR!
- Neem nooit blanke leidingen met blote handen vast. Dit geldt vooral bij het gebruik aan het wisselstroomnet.
VOORZICHTIG!
- Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog zijn.
LET OP!
- Gebruik geen elektrische toestellen binnen de koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.
- Zet het toestel niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).
• Oververhittingsgevaar!
Let er altijd op dat de warmte, die bij het bedrijf ontstaat, goed afgevoerd kan worden. Zorg ervoor, dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.
- Let erop dat de ventilatiesleuven niet worden afgedekt.
- Doe geen vloeistoffen of ijs in het binnenreservoir.
- Dompel het toestel nooit onder water.
- Bescherm het toestel en de kabels tegen hitte en vocht.
3 Gebruik volgens de voorschriften
Het koeltoestel is geschikt voor het koelen van levensmiddelen.
Het koeltoestel is bestemd voor het gebruik thuis en soortgelijke toepassingen, zoals
- in personeelskeukens van winkels, kantoren en andere werkruimtes
- in de landbouw
● door gasten in hotels, motels of andere accommodaties - in B&B's
- in de catering en vergelijkbaar commercieel gebruik
Met de extra functie „Verwarmen“ kan het toestel ook verwarmen.
Het toestel is bestemd voor het gebruik op:
- een DC-boordnetstopcontact van een auto (bijv. sigarettenaansteker), boot of camper (zie spanning op het typeplaatje)
• op een 230-V-wisselstroomnet
Het toestel is ook voor op de camping geschikt. Het toestel mag niet aan regen worden blootgesteld.
VOORZICHTIG! Gevaar voor de gezondheid!
Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.
4 Toebehoren
Ale toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen):
Omschrijving Beschrijving
Y24 24/12 DC/DC-omvormer
voor de aansluiting van het 12-V---koeltoestel op 24 V---
5 Technische beschrijving
De koeltoestel is geschikt voor mobiel gebruik. De koelbox kan waren afkoelen resp. koel houden of (bij de extra functie „Verwarmen“) tot max. 65 °C verwarmen resp. warm houden.
De koeler is een slijtvaste Peltier-koeler met warmteafvoer door middel van een ventilator.
Wanneer het koeltoestel op een 230-V-wisselstroomnet is aangesloten, kan het in twee verschillende modi gebruikt worden:
- ECO-modus: het koeltoestel verbruikt minder energie
● MAX-modus: het koeltoestel bereikt het maximale koelvermogen
Het gewenste koelvermogen wordt met de koelvermogensregelaar ingesteld:
- Om het koelvermogen te verhogen, draait u de koelvermogensregelaar met de klok mee.
Voor het maximale koelvermogen draait u de koelvermogensregelaar tot de aanslag met de klok mee (positie „max”).
- Om het koelvermogen te verlagen, draait u de koelvermogensregelaar tegen de klok in.
Om het koeltoestel uit te schakelen, draait u de koelvermogensregelaar tot de aanslag tegen de klok in (positie „off”).
Als het koeltoestel op het DC-stopcontact is aangesloten, kan het koelvermogen niet worden ingesteld. Het koeltoestel koelt dan maximaal af.
5.1 Mogelijke extra voorzieningen
Dit toestel is in verschillende uitvoeringen verkrijgbaar. Uw uitvoering kan daarom de volgende extra voorzieningen hebben:
- Opwarmen
De inhoud van uw koeltoestel kan tot max. 65 °C worden opgewarmd of warm gehouden.
Een accumeter, die in het toestel is geïntegreerd, beschermt uw voertuigaccu tegen te diepe ontlading.
- Isolatiedeksel
Het lichtere isolatiedeksel kan als transportalternatief voor het aggregaatdeksel worden gebruikt. Neem in acht dat het isolatiedeksel niet koelt.
- Flessenluik
Eén drankfles kan via het flessenluik worden gepakt.
- Extra vakken
Extra vakken aan de buitenkant dienen als bijkomende opberg-mogelijkheid. Let erop dat voorwerpen die hierin worden opgeborgen niet worden gekoeld.
6 Bediening
VOORZICHTIG! Gevaar voor de gezondheid!
Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.
LET OP! Gevaar voor beschadiging!
- Zorg ervoor dat er alleen voorwerpen of waren in het koeltoestel zitten die op de gekozen temperatuur gekoeld of (bij de extra functie „Verwarmen“) verwarmd mogen worden.
- Zorg ervoor dat drank of voedsel in glazen flessen niet te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare levensmiddelen uit. Hierdoor kunnen de glazen flessen kapot gaan.
- Zorg ervoor dat het koeltoestel goed geventileerd wordt, zodat de weggetrokken warmte kan worden afgevoerd. Anders is een optimale werking niet gagarandeerd. Met name de ventilatieopeningen mogen niet worden afgedekt.
INSTRUCTIE
- Voordat u het nieuwe koeltoestel in gebruik neemt, moet u het om hygiënische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook „Reiniging en onderhoud” op pagina 68).
- Een paar waterdruppels kunnen zich afzetten binnen het koeltoestel, als die voor langere tijd heeft gekoeld. Dat is normaal, aangezien het vocht in de lucht tot waterdruppels condenseert, als de temperatuur in het koeltoestel afkoelt. Het koeltoestel is niet defect. Wis het eventueel af met een droge doek.
INSTRUCTIE voor koeltoestellen met opklapbare greep
Als de greep naar achteren is geklapt of als het koeltoestel wordt gedragen, is het deksel vergrendeld. U kunt het deksel alleen openen als de greep naar voren is geklapt.
6.1 Tips om energie te sparen
- Kies een goed geventileerde en tegen zonnestralen beschermde plaats.
- Als u een verhoogde energie-efficiëntie en een beperkt koelvermogen voor het koeltoestel wilt instellen, gebruik dan de ECO-modus van het koeltoestel.
- Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
- Open het koeltoestel niet vaker dan nodig.
- Laat het koeltoestel niet langer open dan nodig is.
- Neem afzonderlijke drankflessen uit het toestel door het flessenluik, indien aanwezig.
6.2 Koeltoestel in DC-modus gebruiken
▶Plaats het koeltoestel op een vaste ondergrond.
▶Sluit de DC-aansluitkabel op de sigarettenaansteker of het DC-stopcontact in het voertuig aan.
Koeltoestel zonder extra functie „Verwarmen“
√Het koeltoestel start met het koelen van de binnenruimte.
▶ Als u het koeltoestel buiten werking stelt, trekt u de aansluitstekker eruit.
Koeltoestel met extra functie „Verwarmen”
▶Schuif de schakelaar op het bedieningspaneel in de stand „HOT“ (verwarmen) of „COLD“ (koelen) om het toestel in te schakelen.
√ De bedrijfsindicaties op het bedieningspaneel geven de bedrijfsmodus weer:
Bedrijfsindicatie Bedrijfsmodus
rood verwarmen
groen koelen
√Het koeltoestel start met het koelen resp. verwarmen van de binnenruimte.
▶Als u het koeltoestel buiten werking stelt, – schuif de schakelaar op het bedieningspaneel van positie „HOT“ (verwarmen) of „COLD“ (koelen) in de positie „OFF“, – trekt u de aansluitstekker eruit.
6.3 Koeltoestel in AC-modus gebruiken
▶Plaats het koeltoestel op een vaste ondergrond.
▶Sluit het toestel met de 230 V aansluitkabel op het 230-V wisselstroomnet aan.
▶Draai de koelvermogensregelaar in de gewenste stand.
▶Bij extra functie „ABS“: Schakel de accumeter uit (positie „OFF”).
Koeltoestel zonder extra functie „Verwarmen“
√Het koeltoestel start met het koelen van de binnenruimte.
Als u het koeltoestel buiten werking wilt stellen, draait u de koelvermo-gensregelaar in de positie „off”.
Koeltoestel met extra functie „Verwarmen“
▶Schuif de schakelaar op het bedieningspaneel in de stand „HOT“ (verwarmen) of „COLD“ (koelen) om het toestel in te schakelen.
√ De bedrijfsindicaties op het bedieningspaneel geven de bedrijfsmodus weer:
Bedrijfsindicatie Bedrijfsmodus
rood verwarmen
groen koelen
√Het koeltoestel start met het koelen resp. verwarmen van de binnenruimte.
▶Als u het koeltoestel buiten werking wilt stellen, schuif de schakelaar op het bedieningspaneel van positie „HOT“ (verwarmen) of „COLD“ (koelen) in de positie „OFF”.
6.4 Aansluiten op de sigarettenaansteker
INSTRUCTIE
Let erop dat u eventueel het contact moet inschakelen om het apparaat van stroom te voorzien, als u het koeltoestel aansluit op de sigarettenaansteker van uw voertuig.
7 Reiniging en onderhoud
WAARSCHUWING!
Scheid voor elke reiniging en verzorging het toestel van het net.
LET OP! Gevaar voor beschadiging!
- Reinig het koeltoestel nooit onder stromend water of in afwaswater.
- Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken.
▶Reinig het toestel van binnen en buiten af en toe met een vochtige doek.
8 Verhelpen van storingen
Storing Mogelijke oorzaak Voorstel tot oplossing
| Uw toestel functioneert niet (stekker zit in het stopcontact). | Op het DC-stopcontact (sigarettenaansteker) in het voertuig staat geen spanning. | In de meeste voertuigen moet de contactschakelaar ingeschakeld zijn om de sigarettenaansteker van spanning te voorzien. |
| Op het wisselspanningsstopcontact staat geen spanning. | Probeer een ander stopcontact. | |
| De binnenventilator of het koelelement is defect. | De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden. | |
| Gebruik op het DC-stopcontact (sigarettenaansteker):het contact is ingeschakeld en de box functioneert niet. | De fitting van het DC-stopcontact is vervuild.Dit heeft een slecht elektrisch contact tot gevolg. | Als uw koeltoestelstekker in de DC-stopcontactfitting heel warm wordt, moet de fitting worden gereinigd. Ook kan de stekker niet juist zijn gemon-teerd. |
| De zekering van de DC-stekker is doorgebrand. | Vervang de zekering van de DC-stekker door een gelijkwaardige zekering. | |
| De voertuigzekering is doorgebrand. | Vervang de voertuigzekering van het DC-stopcontact (doorgaans 15 A)(neem hiervoor de gebruiksaanwijzing van uw voertuig in acht). |
9 A f v o e r
▶Laat het verpakkingsmateriaal indien mogelijk recyclen.
Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.
De technische gegevens vindt u op het typeplaatje en in de tabel, pagina 122.
