Q40 ACDC - Jääkaappi Mobicool - Ilmainen käyttöohje ja opas

Merkki	Mobicool
Malli	Q40 ACDC
Tuotetyyppi	Jäähdytys- ja lämmityslaukkusähkölaite (valinnainen)
Kapasiteetti	40 litraa (arvio)
Tasavirtasyöttöjännite	12 V (savukkeensytyttimen kautta)
Vaihtovirtasyöttöjännite	230 V
Käyttötavat	ECO, MAX (verkkovirralla)
Jäähdytystekniikka	Peltier-ilmiö (kulumaton)
Lämmitystoiminto	Valinnainen (jopa 65 °C lisälaitteella "Réchaud")
Akunsuoja	ABS (valinnainen, estää liiallisen purkauksen)
Jäähdytysteho	Säädettävä kytkimellä (ECO/MAX verkkovirralla, maksimi tasavirralla)
Lämmönpoisto	Tuulettimella (varmista hyvä ilmanvaihto)
Puhdistus	Kostea liina, älä upota veteen
Mitat (P x L x K)	Noin 50 x 30 x 40 cm
Paino	Noin 10 kg
Mukana tulevat lisävarusteet	Tasavirtakaapeli, vaihtovirtakaapeli
Suositeltu käyttö	Kotona, retkeily, ajoneuvo
Turvallisuus	Automaattinen pysäytys vikatilanteessa; älä käytä räjähtävien aineiden kanssa
Korjattavuus	Vain pätevän henkilöstön suorittama korjaus

Usein kysytyt kysymykset - Q40 ACDC Mobicool

Kuinka käytän kylmälaukkua lämmitystilassa?

Jos laitteessasi on lisävaruste "Réchaud", liu'uta ohjauspaneelin kytkin HOT-asentoon. Merkkivalo muuttuu punaiseksi. Sisälämpötila nousee enintään 65 °C:een. Sammuta kytkin OFF-asentoon.

Kuinka säädän jäähdytystehoa?

Verkkovirralla 230 V, käännä kytkintä myötäpäivään tehon lisäämiseksi. ECO-asento säästää energiaa, MAX antaa maksimaalisen jäähdytyksen. 12 V akulla teho on kiinteä ja maksimaalinen.

Mitä teen, jos kylmälaukku ei toimi?

Tarkista ensin virtalähde: tasavirralla ajoneuvon sytytysvirran on oltava kytkettynä; vaihtovirralla kokeile toista pistorasiaa. Jos tasavirtapistoke on likainen, puhdista se. Tarkista myös sulakkeet (tasavirtakytkin ja ajoneuvo). Jos mikään ei toimi, ota yhteyttä valtuutettuun huoltoon.

Kuinka puhdistan kylmälaukun?

Ennen puhdistusta irrota laite verkkovirrasta. Käytä kosteaa liinaa sisä- ja ulkopuolelle. Älä koskaan upota laitetta veteen äläkä käytä hankaavia aineita tai kovia esineitä.

Voinko käyttää kylmälaukkua ajoneuvon akulla?

Kyllä, liitä tasavirtakaapeli savukkeensytyttimen pistorasiaan. Varmista, että sytytysvirta on kytkettynä. Jos ajoneuvossasi on 12 V akku, se on yhteensopiva. 24 V akulle käytä Y24-muuntajaa (lisävaruste).

Mikä on ero ECO- ja MAX-tilojen välillä?

ECO-tila vähentää energiankulutusta rajoitetulla jäähdytystehoilla. MAX-tila tarjoaa maksimitehon nopeampaan jäähdytykseen. Ne ovat käytettävissä vain verkkovirralla 230 V.

Kuinka säästän energiaa?

Sijoita kylmälaukku varjoon, ilmavaan paikkaan. Käytä ECO-tilaa, jos kohtalainen jäähdytys riittää. Anna kuumien ruokien jäähtyä ennen laittamista. Avaa kansi mahdollisimman vähän ja lyhyeksi aikaa.

Mitä punainen tai vihreä merkkivalo tarkoittaa?

Punainen merkkivalo osoittaa lämmitystilaa (HOT). Vihreä merkkivalo osoittaa jäähdytystilaa (COLD). Nämä merkkivalot ovat vain malleissa, joissa on lisävaruste "Réchaud".

Voinko säilyttää lääkkeitä kylmälaukussa?

Tarkista, että laitteen jäähdytysteho vastaa lääkkeillesi suositeltua lämpötilaa. Kylmälaukku voi saavuttaa matalia lämpötiloja, mutta on suositeltavaa tarkistaa käyttöohjeesta tarkat säädöt.

Kuinka asennan ABS-akunsuojan?

Jos mallissasi on ABS, käännä kytkin ON-asentoon suojauksen aktivoimiseksi. Tämä estää ajoneuvon akun liiallisen purkamisen. Vaihtovirtakäytössä aseta ABS OFF-asentoon.

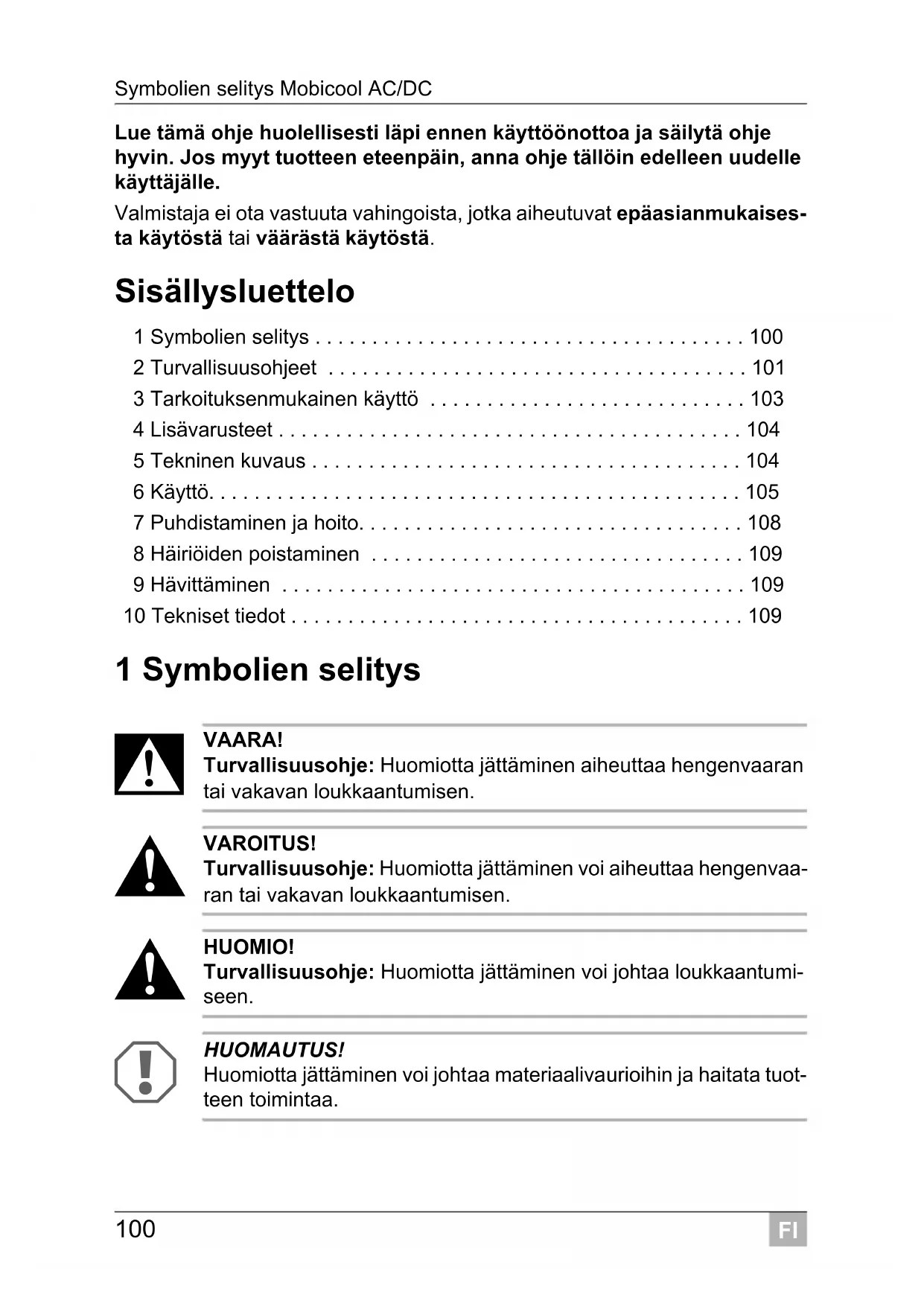

KÄYTTÖOHJE Q40 ACDC Mobicool

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaises-ta käytöstä tai väärästä käytöstä.

Sisällysluettelo

1 Symbolien selitys .... 100
2 Turvallisuusohjeet 101
3 Tarkoituksenmukainen käyttö 103
4 Lisävarusteet 104
5 Tekninen kuvaus .... 104
6 Käyttö....105
7 Puhdistaminen ja hoito....108
8 Häiriöiden poistaminen 109
9 Hävittäminen 109
10 Tekniset tiedot 109

1 Symbolien selitys

VAARA!

Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaa-ran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

√Tämä symboli kuvailee menettelyn tuloksen.

kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

VAARA!

- Veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä.

VAROITUS!

• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasian-mukaisista korjauksista saattaa aiheutua huomattavia vaaroja.
• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa takia, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita.
• Sähkölaitteet eivät ole lasten leluja!
  Säilytä ja käytä laitetta lasten ulottumattomissa.
• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.
• Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.
• Älä säilytä laitteessa mitään räjähdysalttiita aineita kuten esim. suihkepurkkeja, joissa on ponneainetta.

HUOMIO!

• Irrota laite verkosta
• ennen jokaista puhdistusta tai hoitoa
• jokaisen käytön jälkeen
• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

HUOMAUTUS!

- Liittäkää laite vain seuraavalla tavalla: - toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan - toimituskokonaisuuteen kuuluvalla 230 V -liitäntäjohdolla 230 V -vaihtovirtaverkkoon

• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.
• Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.
• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.
• Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.
• Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta kylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

2.2 Laitteen käyttöturvallisuus

VAARA!

- Älkää koskettako avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkokäyttöä.

HUOMIO!

- Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

HUOMAUTUS!

- Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.

• Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.
• Ylikuumenemisvaara!

Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

• Huolehtikaa siitä, että tuuletusrakoja ei peitetä.
• Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.
• Älkää upottako laitetta koskaan veteen.
• Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta.

3 Tarkoituksenmukainen käyttö

Tämä kylmälaite sopii elintarvikkeiden jäähdyttämiseen.

Kylmälaite on tarkoitettu sisäkäyttöön ja vastaaviin käyttötarkoituksiin, esim.

• kauppojen, toimistojen ja muiden työpaikkojen henkilöstökeittiöihin
  ● maatalouskäyttöön
• hotellien, motellien ja muiden majoituspaikkojen vieraskäyttöön
• aamiaismajoituksiin
• pitopalvelu- ja tukkukauppakäyttöön

Lisävarustuksen "lämmitys" avulla laite voi myös lämmittää.

Laite on tarkoitettu käyttöön:

• DC-verkkopistorasiassa autossa (esim. savukkeensytyttimeen), veneessä tai matkailuautossa (katso tyyppikilven jännitetiedot)
  ● 230-V-vaihtovirtaverkkoon

Laite sopii myös camping-käyttöön. Laitetta ei saa asettaa alttiiksi sateelle.

HUOMIO! Terveysriski!

Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää.

4 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Nimitys Kuvaus

Y24 24/12 DC/DC muuntaja

12-V---kylmälaitteen liittämiseen 24 V---

5 Tekninen kuvaus

Kylmälaukku sopii liikkuvaan käyttöön. Se voi jäähdyttää tuotteita tai pitää ne kylmänä tai (lisävarustuksella "lämmitys") lämmittää tuotteita kork. 65 °C ja pitää ne lämpiminä.

Jäähdytys on kulumaton peltier-jäähdytys, jonka lämmönpoisto hoidetaan tuulettimella.

Kun kylmälaite on liitettynä 230 V-vaihtovirtaverkkoon, sitä voi käyttää kahdella erilaisella käyttötavalla:

• ECO-tila: kylmälaite tarvitsee vähemmän energiaa
  ● MAX-tila: kylmälaite saavuttaa maksimijäähdytystehon

Haluttu jäähdytysteho valitaan jäähdytystehosäätimellä:

Käännä jäähdytystehosäädintä myötäpäivään suurentaaksesi jäähdytystehoa.
Maksimijäähdytystehon saat kääntämällä jäähdytystehosäädintä myötä-päivään niin pitkälle kuin se menee (asento "max").
Käännä jäähdytystehosäädintä vastapäivään pienentääksesi jäähdytystehoa.
Kytke kylmälaite pois päältä kääntämällä jäähdytystehosäädintä vastapäivään niin pitkälle kuin se menee (asento "off").

Kun kylmälaite on liitetty DC-pistorasiaaan, jäähdytystehoa ei voi säätää. Kylmälaite jäähdyttää sitten maksimiteholla.

5.1 Mahdolliset lisävarusteet

Tämä laite on saatavilla eri varustuksilla. Omassa laitteessasi voi siis olla seuraavat lisävarusteet:

- Lämmitys

Kylmälaukun sisätila voidaan lämmittää max. 65 °C:een ja pitää lämpimänä.

● ABS (aktivoitava akkusuojaus)

Laitteeseen sisäänrakennettu, kytkettävissä oleva akkutarkkailulaite suojaa ajoneuvonne akkua syväpurkautumiselta.

- Erityskansi

Kevyempää eristyskantta voi käyttää aggregaattikannen sijaan kuljetuksessa. Huomaathan, että eristyskansi ei jäähdytä.

- Pulloluukku

Yksittäinen juomapullo voidaan ottaa pois pulloluukun kautta.

- Lisälaukut

Lisätaskuissa tarjoavat lisäsäilytystilaa. Ota huomioon, että tässä säilytettäviä esineitä ei jäähdytetä.

6 Käyttö

HUOMIO! Terveysvaara!

Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

HUOMAUTUS! Vaurioitumisvaara!

• Huolehdi siitä, että kylmälaitteessa on vain esineitä tai tuotteita, jotka saa jäähdyttää tai (lisävarustuksella "lämmitys") tai lämmittää valittuun lämpötilaan.
• Huolehdi siitä, ettet jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.
• Huomioi, että kylmälaukku tarvitsee kunnon tuuletuksen, jotta sen synnyttämä lämpö pääsee poistumaan. Muutoin laitteen asianmukaista toimintaa ei voida taata. Erityisesti tuuletusaukkoja ei saa peittää.

OHJE

• Puhdistakaa uusi kylmälaite hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (kts. myös "Puhdistaminen ja hoito" sivulla 108).
• Kylmälaitteen sisään voi muodostua muutama vesipisara, jos se jäähtyy pidemmän aikaa. Tämä on tavallista, koska ilman kosteus kondensoituu vesipisaroiksi, kun lämpötila kylmälaitteessa alenee. Kylmälaite ei ole rikki. Pyyhi se tarvittaessa kuivalla liinalla.

OHJE kylmälaitteille, joissa on taitettava kahva

Kansi on salvattu, kun kahva on käännetty taakse tai kylmälaitetta kannetaan. Voit avata kannen vain, kun kahva on käännettynä eteen.

6.1 Vinkkejä energian säästämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
• Jos haluat paremman energiatehokkuuden ja rajoitetun jäähdytystehon kylmälaitteellesi, käytä kylmälaitteen ECO-toimintoa.
• Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.
• Älkää avatko kylmälaitetta tarpeettoman usein.
• Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.
• Ottakaa yksittäinen juomapullo ulos pulloluukun (jos on) kautta.

6.2 Kylmälaitteen käyttö tasavirralla

▶Aseta kylmälaite tukevalle alustalle.
▶Liitä DC-liitäntäjohto savukkeensytyttimeen tai ajoneuvon DC-pistorasi- aan.

Kylmälaite ilman "lämmitys"-lisävarustusta

√Kylmälaite alkaa jäähdyttää sisätilaansa.
▶ Irrota liitäntäpistoke, kun lopetat kylmälaitteen käyttämisen.

Kylmälaite "lämmitys"-lisävarustuksella

▶ Työnnä käyttöpaneelin kytkin asentoon "HOT" (lämmitys) tai "COLD" (jäähdytys) laitteen kytkemiseksi päälle.
√ Käyttöpaneelin tilailmaisimet näyttävät sinulle toimintatilan:

Toimintailmaisin Toimintatila

punainen lämmitys

vihreä jäähdytys

√Kylmälaite alkaa jäähdyttää tai lämmittää sisätilaansa.
▶Jos otat kylmälaitteen pois käytöstä,

– työnnä käyttöpaneelin kytkin asennosta "HOT" (lämmitys) tai "COLD" (jäähdytys) asentoon "OFF",

- irrota liitäntäpistoke.

6.3 Kylmälaitteen käyttö vaihtovirralla

▶Aseta kylmälaite tukevalle alustalle.
▶ Liitä laite 230-V:n liitäntäjohdolla 230-V:n vaihtovirtaverkoon.

Käännä jäähdytystehosäädin haluamaasi asentoon.
▶ "ABS"-lisävarustuksella: Kytke akkutarkkailulaite pois päältä (asento "OFF").

Kylmälaite ilman "lämmitys"-lisävarustusta

√Kylmälaite alkaa jäähdyttää sisätilaansa.
Kun poistat kylmälaitteen käytöstä, käännä jäähdytystehosäädin asentoon "off".

Kylmälaite "lämmitys"-lisävarustuksella

▶ Työnnä käyttöpaneelin kytkin asentoon "HOT" (lämmitys) tai "COLD" (jäähdytys) laitteen kytkemiseksi päälle.
√ Käyttöpaneelin tilailmaisimet näyttävät sinulle toimintatilan:

Toimintailmaisin Toimintatila

punainen lämmitys

vihreä jäähdytys

√Kylmälaite alkaa jäähdyttää tai lämmittää sisätilaansa.
Kun poistat kylmälaitteen käytöstä, työnnä käyttöpaneelin kytkin asennosta "HOT" (lämmitys) tai "COLD" (jäähdytys) asentoon "OFF".

6.4 Liittäminen savukkeensytyttimeen

OHJE

Huomaa, että virran täytyy mahdollisesti olla virransyöttöä varten päällä, kun kylmälaite liitetään ajoneuvon savukkeensytyttimeen.

7 Puhdistaminen ja hoito

VAROITUS!

Irrota laite verkosta aina ennen puhdistusta ja huoltoa.

HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.
• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta.

▶ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla.

8 Häiriöiden poistaminen

Häiriö Mahdollinen syy Ratkaisuehdotus

Laite ei toimi (pistoke on paikallaan).	Ajoneuvon DC-pistorasi-assa (savukkeensytytti-messä) ei ole jännitettä.	Useimmissa ajoneuvoissa virran täy-tyy olla päällä, jotta savukkeensytytin saa jännitettä.
	Vaihtovirtapistorasiassa ei ole jännitettä.	Kokeile toista pistorasiaa.
	Sisätuuletin tai jäähdy-tyselementti on rikki.	Vain valtuutettu asiakaspalveluliike voi korjata vian.
Käyttö DC-pistorasiassa (savukkeensytytin): Virta on päällä ja laukku ei toimi.	DC-pistorasian kanta on likainen. Tämän vuoksi sähköinen kontakti on heikko.	Jos kylmälaitteen pistoke lämpenee DC-pistorasiakannassa hyvin lämpi-mäksi, joko kanta täytyy puhdistaa tai pistoketta ei ole mahdollisesti koottu oikein.
	DC-pistokkeessa oleva sulake on palanut.	Vaihda DC-pistokkeen sulake vastaa-vaan sulakkeeseen.
	Ajoneuvon sulake on palanut.	Vaihda ajoneuvon DC-pistorasian sulake (tavallisesti 15 A) (noudata ajo-neuvosi käyttöohjeita).

9 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

10 Tekniset tiedot

Tekniset tiedot löytyvät tyyppikilvestä ja taulukosta, sivulla 122.
