| Marca | Mobicool |
| Modelo | Q40 ACDC |
| Tipo de producto | Nevera refrigerante y calefactora (opcional) |
| Capacidad | 40 litros (estimación) |
| Tensión de alimentación CC | 12 V (mediante mechero) |
| Tensión de alimentación CA | 230 V |
| Modos de funcionamiento | ECO, MAX (en red CA) |
| Tecnología de refrigeración | Efecto Peltier (sin desgaste) |
| Función de calefacción | Opcional (hasta 65 °C con equipo adicional «Calentador») |
| Protección de batería | ABS (opcional, evita la descarga excesiva) |
| Potencia de refrigeración | Ajustable mediante interruptor (ECO/MAX en CA, máxima en CC) |
| Disipación térmica | Mediante ventilador (asegurar buena ventilación) |
| Limpieza | Paño húmedo, no sumergir en agua |
| Dimensiones (L x An x Al) | Aprox. 50 x 30 x 40 cm |
| Peso | Aprox. 10 kg |
| Accesorios incluidos | Cable CC, cable CA |
| Uso recomendado | Hogar, camping, vehículo |
| Seguridad | Parada automática en caso de fallo; no usar con sustancias explosivas |
| Reparabilidad | Reparación solo por personal calificado |
Preguntas frecuentes - Q40 ACDC Mobicool
Preguntas de los usuarios sobre Q40 ACDC Mobicool
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones Q40 ACDC - Mobicool y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Q40 ACDC de la marca Mobicool.

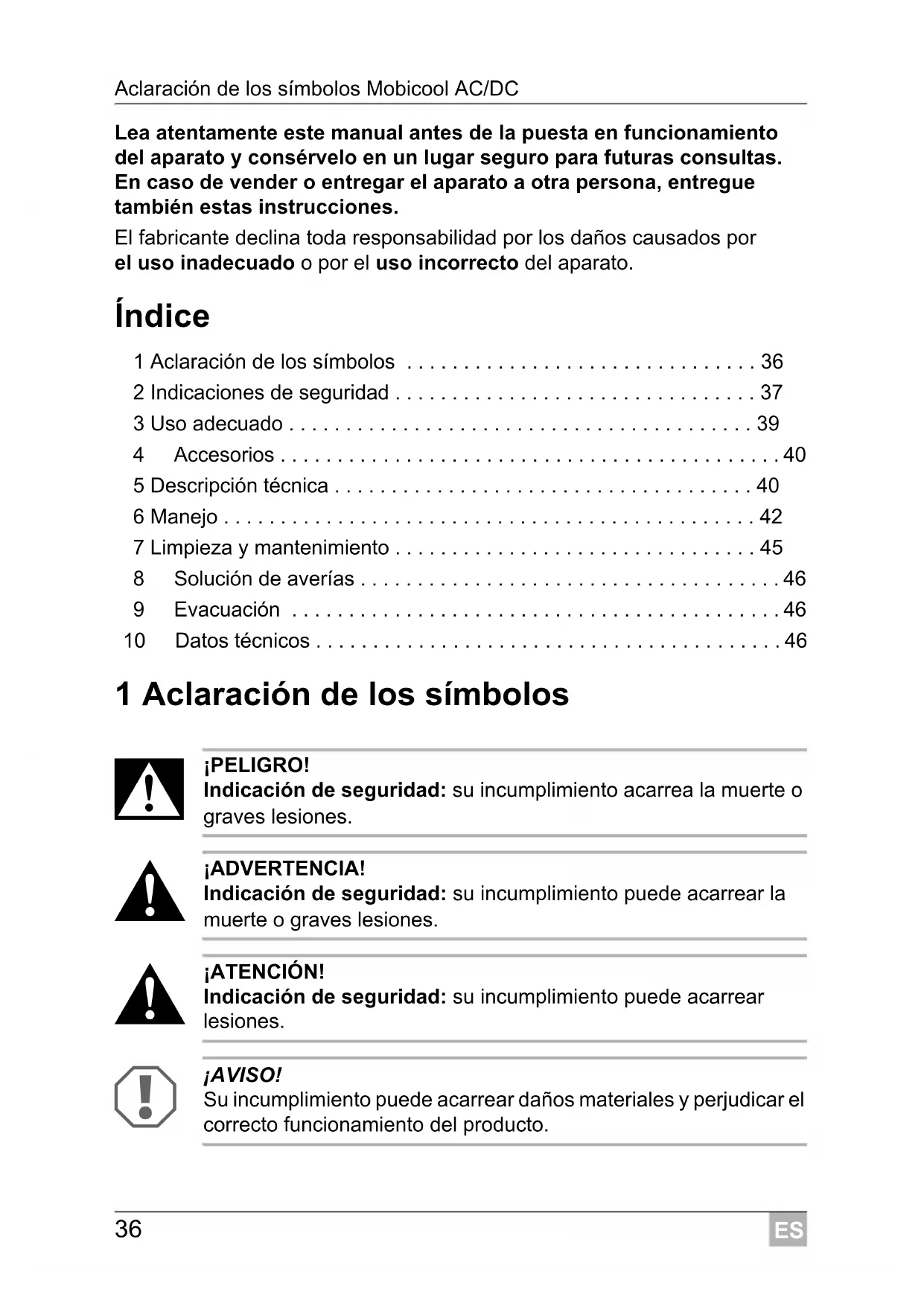

MANUAL DE USUARIO Q40 ACDC Mobicool
Lea atentamente este manual antes de la puesta en funcionamiento del aparato y consérvelo en un lugar seguro para futuras consultas. En caso de vender o entregar el aparato a otra persona, entregue también estas instrucciones.
El fabricante declina toda responsabilidad por los daños causados por el uso inadecuado o por el uso incorrecto del aparato.
Índice
1 Aclaración de los símbolos 36
2 Indicaciones de seguridad .... 37
3 Uso adecuado 39
4 Accesorios .... 40
5 Descripción técnica ..... 40
6 Manejo 42
7 Limpieza y mantenimiento 45
8 Solución de averías ..... 46
9 Evacuación 46
10 Datos técnicos 46
1 Aclaración de los símbolos
¡PELIGRO!
Indicación de seguridad: su incumplimiento acarrea la muerte o graves lesiones.
¡ADVERTENCIA!
Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.
¡ATENCIÓN!
Indicación de seguridad: su incumplimiento puede acarrear lesiones.
¡AVISO!
Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.
NOTA
Información adicional para el manejo del producto.
Paso a seguir: este símbolo le indica que debe realizar un paso. Todos los procedimientos necesarios se describen paso a paso.
√Este símbolo describe el resultado de un paso realizado.
fig. 1 5, página 3: esta indicación hace referencia a un elemento de una figura, en este ejemplo a la “Posición 5 en la figura 1 de la página 3”.
2 Indicaciones de seguridad
2.1 Seguridad general
¡PELIGRO!
- En embarcaciones: en caso de funcionamiento conectado a la red eléctrica, asegúrese de que el suministro de corriente esté protegido con un interruptor diferencial.
¡ADVERTENCIA!
- No ponga el aparato en funcionamiento si presenta desperfectos visibles.
- Sólo personal especializado puede realizar reparaciones en el aparato. Las reparaciones realizadas indebidamente pueden dar lugar a situaciones de considerable peligro.
- Las personas (incluidos los niños) que, debido a sus capacidades físicas, sensoriales o mentales, a su falta de experiencia o a desconocimiento, no pueden utilizar el producto de forma segura, no tienen permitido utilizar este producto sin la vigilancia y las instrucciones de una persona sobre la que recae tal responsabilidad.
- Los aparatos eléctricos no son juguetes.
Guarde y utilice el aparato fuera del alcance de los niños.
- Se ha de vigilar a los niños para garantizar que no usen este aparato como juguete.
- Si se daña el cable de conexión del aparato, éste deberá ser reemplazado por el fabricante, su servicio de atención al cliente o una persona cualificada para evitar así posibles peligros.
- No guarde en el aparato sustancias con peligro de explosión como p. ej. atomizadores con gas.
¡ATENCIÓN!
- Desconecte el aparato de la red
- antes de realizar cualquier tarea de limpieza y mantenimiento;
– después de cada uso. - Los alimentos sólo se pueden guardar en los envases originales o en recipientes adecuados.
¡AVISO!
- Conecte el aparato únicamente del siguiente modo:
- conecte el cable de alimentación CC a una caja de enchufe CC en el vehículo (por ejemplo mechero del vehículo)
- o bien conecte el cable de alimentación de 230 V a la red de corriente alterna de 230 V
- Compare el valor de tensión indicado en la placa de características con el suministro de energía existente.
- Este aparato refrigerador no es apto para transportar sustancias corrosivas o disolventes.
- No extraiga nunca la clavija de la caja de enchufe tirando del cable de conexión.
- Si la nevera está conectada a la caja de enchufe CC:
Desconecte de la batería el aparato refrigerador u otros dispositivos consumidores si va a conectar un cargador rápido. - Si la nevera está conectada a la caja de enchufe CC:
Desconecte la conexión o apague el aparato cuando apague el motor. De lo contrario podrá descargarse la batería.
2.2 Seguridad durante el funcionamiento del aparato
¡PELIGRO!
- No toque directamente con las manos cables sin aislamiento. Esto rige especialmente en caso de funcionamiento con la red de corriente alterna.
¡ATENCIÓN!
- Antes de la puesta en funcionamiento, asegúrese de que el cable de alimentación y la clavija de enchufe estén secos.
¡AVISO!
- No utilice ningún aparato eléctrico dentro de la nevera, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabricante.
- No coloque el aparato cerca de llamas vivas ni de otras fuentes de calor (calefacción, radiación directa del sol, estufas de gas, etc.).
- ¡Peligro de sobrecalentamiento!
Asegúrese todo el tiempo de que el calor producido durante el funcionamiento se puede desalojar adecuadamente. Asegúrese de que el aparato guarda la suficiente distancia con las paredes u objetos, de forma que el aire pueda circular.
● Procure que no se obstruyan las ranuras de ventilación.
- No introduzca líquidos ni hielo en el contenedor interior.
- No sumerja nunca el aparato en agua.
● Proteja el aparato y los cables del calor y de la humedad.
3 Uso adecuado
Este aparato es apto para enfriar alimentos.
Esta nevera está concebida para el uso doméstico o usos similares, como por ejemplo:
- en las cocinas destinadas al personal en establecimientos comerciales, oficinas u otros recintos de trabajo
- en el trabajo en el campo
- para los huéspedes de hoteles, moteles u otros tipos de alojamiento
- en pensiones con desayuno
- en servicios de catering y otras aplicaciones semejantes
Con el equipamiento adicional “Calentar”, el aparato también puede calentar.
El aparato está diseñado para su uso en:
- una caja de enchufe CC de la red de a bordo de un vehículo (p. ej. mechero del vehículo), una embarcación o una caravana (véanse los valores de tensión de la placa de características)
- una red de corriente alterna de 230 V
También es adecuado para su uso en acampadas. El aparato no debe estar expuesto a la lluvia.
¡ATENCIÓN! ¡Riesgo para la salud!
Compruebe si la potencia de refrigeración del aparato cumple las exigencias de los alimentos o medicamentos que desea enfriar.
4 Accesorios
Disponible como accesorio (no incluido en el alcance del suministro):
Denominación Descripción
Y24 Transformador de 24/12 CC/CC
para conectar la nevera de 12 V== a la red de 24 V===
5 Descripción técnica
La nevera está prevista para un uso portátil. Puede enfriar o mantener fríos los productos o (con el equipamiento adicional “Calentar”) calentarlos o mantenerlos calientes a un máx. de 65 °C.
La refrigeración se produce por efecto Peltier libre de desgaste y con evacuación de calor a través de un ventilador.
Cuando la nevera se conecta a una red de corriente alterna de 230 V, ofrece dos modos de funcionamiento diferentes:
- Modo ECO: la nevera consume menos energía
- Modo MAX: la nevera alcanza la máxima potencia de refrigeración
La potencia se ajusta con el regulador de potencia de refrigeración:
Para aumentar la potencia de refrigeración, gire el regulador en el sentido de las agujas del reloj.
Para la alcanzar la potencia máxima gire el regulador hasta el tope en el sentido de las agujas del reloj (posición “max”).
Para disminuir la potencia de refrigeración, gire el regulador en el sentido contrario a las agujas del reloj.
Para apagar la nevera, gire el regulador hasta el tope en el sentido contrario a las agujas del reloj (posición “off”).
Si la nevera está conectada al enchufe de CC, la potencia de refrigeración no se puede regular. La nevera enfría a la máxima potencia.
5.1 Equipamientos adicionales posibles
Este aparato está disponible en diferentes modelos. El modelo que ha adquirido puede disponer de los siguientes equipamientos adicionales:
- Para calentar
El contenido de la nevera se puede calentar o mantener caliente hasta un máximo de 65 °C.
● ABS (protección de batería activable)
Un controlador de batería conmutable integrado en el aparato protege la batería del vehículo de una descarga excesiva.
- Tapa de aislamiento
La ligera tapa de aislamiento puede utilizarse como alternativa de transporte a la tapa de la unidad. Tenga en cuenta que la tapa de aislamiento no enfría.
- Trampilla para botellas
A través de la trampilla para botellas se pueden sacar las botellas una a una.
- Compartimentos adicionales
Los compartimentos adicionales exteriores sirven para guardar objetos. Tenga en cuenta que los objetos aquí guardados no se enfrían.
6 Manejo
¡ATENCIÓN! ¡Riesgo para la salud!
Los alimentos sólo se pueden guardar en los envases originales o en recipientes adecuados.
¡AVISO! ¡Peligro de ocasionar daños materiales!
- Asegúrese de que en la nevera sólo se encuentren objetos o productos que puedan enfriarse o (con el equipamiento adicional “Calentar”) calentarse a la temperatura seleccionada.
- Asegúrese de que las bebidas o los alimentos envasados en recipientes de cristal no se enfríen demasiado. Si dichos productos se congelasen, podrían estallar los recipientes de cristal.
- Preste atención a que la nevera esté suficientemente ventilada para así poder evacuar el calor extraído. De lo contrario no se garantiza un funcionamiento correcto. En especial no deben obstruirse las aberturas de ventilación.
NOTA
- Por razones de higiene, debería limpiar la nevera nueva por dentro y por fuera con un paño húmedo antes de ponerla en funcionamiento (véase también el “Limpieza y mantenimiento” en la página 45).
- Si la nevera ha estado enfriando durante un largo periodo de tiempo, podrían depositarse algunas gotas de agua en su interior. Esto es normal puesto que la humedad del aire se condensa en gotas de agua, cuando la temperatura de la nevera es fría. La nevera no estará averiada. En caso necesario, seque las gotas con un paño seco.
NOTA para neveras con asa abatible
Cuando el asa está abatida hacia atrás o cuando se transporta la nevera, la tapa está cerrada. Sólo puede abrir la tapa cuando el asa está abatida hacia delante.
6.1 Consejos para el ahorro de energía
- Elija un lugar de montaje correctamente ventilado y protegido de la radiación solar.
- Utilice el modo ECO si desea ajustar una mayor eficacia energética y una potencia de refrigeración limitada de la nevera.
- Antes de introducir alimentos calientes, deje que se enfríen.
- Evite abrir la nevera más de lo necesario.
- No deje la nevera abierta más tiempo del que sea necesario.
- Extraiga las botellas una a una a través de la trampillasi, se dispone de él.
6.2 Uso de la nevera en modo CC
▶Coloque la nevera sobre una base firme.
▶Conecte el cable de conexión CC al mechero del vehículo o la caja de enchufe CC al vehículo.
Nevera sin equipamiento adicional "Calentar"
√La nevera empieza a enfriar el interior.
▶Cuando ponga la nevera fuera de funcionamiento, desenchufe la clavija de conexión.
Nevera con equipamiento adicional "Calentar"
▶Deslice el interruptor del panel de control a la posición “HOT” (calentar) o “COLD” (enfriar) para encender la nevera.
√Los indicadores de funcionamiento del panel de control indican el modo de funcionamiento:
Indicación del modo de funcionamiento
Modo de funcionamiento
Rojo Calentar
Verde Enfriar
√La nevera empezará a refrigerar o calentar el interior.
▶Si desea poner fuera de servicio la nevera,
- deslice el interruptor del panel de control desde la posición "HOT" (calentar) o "COLD" (enfriar) hasta la posición "OFF" y
– desenchúfela.
6.3 Uso de la nevera en modo CA
▶Coloque la nevera sobre una base firme.
▶Conecte el aparato a la red de corriente alterna de 230 V con el cable de conexión de 230 V correspondiente.
▶Gire el regulador de potencia de refrigeración en la posición que desee.
- Con equipamiento adicional “ABS”: Desconecte el controlador de la batería (posición “OFF”).
Nevera sin equipamiento adicional "Calentar"
√La nevera empieza a enfriar el interior.
Para poner la nevera fuera de servicio, gire el regulador de potencia de refrigeración a la posición "OFF".
Nevera con equipamiento adicional "Calentar"
▶Deslice el interruptor del panel de control a la posición “HOT” (calentar) o “COLD” (enfriar) para encender la nevera.
√Los indicadores de funcionamiento del panel de control indican el modo de funcionamiento:
Indicación del modo de funcionamiento
Modo de funcionamiento
Rojo Calentar
Verde Enfriar
√La nevera empezará a refrigerar o calentar el interior.
▶Si desea poner fuera de servicio la nevera, deslice el interruptor del panel de control desde la posición “HOT” (calentar) o “COLD” (enfriar) hasta la posición “OFF”.
6.4 Conectar al mechero del vehículo
NOTA
Cuando conecte la nevera al mechero del vehículo, tenga en cuenta que, en caso necesario, tendrá que accionar el encendido del vehículo para que el aparato obtenga suministro de corriente.
7 Limpieza y mantenimiento
¡ADVERTENCIA!
Desconecte el aparato de la red antes de proceder con la limpieza o el mantenimiento del mismo.
¡AVISO! ¡Peligro de ocasionar daños materiales!
- Nunca limpie la nevera bajo el chorro de agua corriente ni inmersa en agua jabonosa.
- No emplee productos de limpieza corrosivos u objetos que puedan arañar o deteriorar el aparato durante su limpieza.
▶Limpie de vez en cuando el interior y el exterior de la nevera con un paño húmedo.
8 Solución de averías
Avería Posible causa Solución propuesta
| El aparato no funciona (está enchufado). | No hay tensión en la caja de enchufe CC (mechero) del vehículo. | En la mayoría de los vehículos debe estar conectado el interruptor de encendido para que el mechero tenga corriente. |
| La caja de enchufe de tensión alterna no conduce tensión. | Inténtelo en otra caja de enchufe. | |
| El ventilador interno o el elemento refrigerador están averiados. | Sólo un servicio de atención al cliente autorizado puede realizar la reparación. | |
| Al funcionar conectada a la caja de enchufe CC (mechero del vehículo): El encendido está conectado pero la nevera no funciona. | El casquillo de la caja de enchufe CC está sucio y, en consecuencia, el contacto eléctrico es defectuoso. | Cuando la clavija de la nevera se calienta demasiado en el soporte de la caja de enchufe CC, puede ser que dicho soporte esté sucio, en cuyo caso se deberá limpiar, o que no se haya montado la clavija correctamente. |
| Se ha fundido el fusible de la clavija CC. | Cambie el fusible de la clavija CC por uno de las mismas características. | |
| Se ha fundido el fusible del vehículo. | Cambie el fusible del vehículo de la caja de enchufe CC (normalmente 15 A) (consulte para ello las instrucciones de su vehículo). |
9 Evacuación
▶Deseche el material de embalaje en el contenedor de reciclaje correspondiente.
Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.
10 Datos técnicos
Encontrará los datos técnicos en la placa de características y en la tabla, página 122.
