MANUALE UTENTE Q40 ACDC Mobicool

Prima di effettuare la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e, in caso di trasmissione dell'apparecchio consegnarlo all'utente successivo.

Il produttore declina ogni responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto.

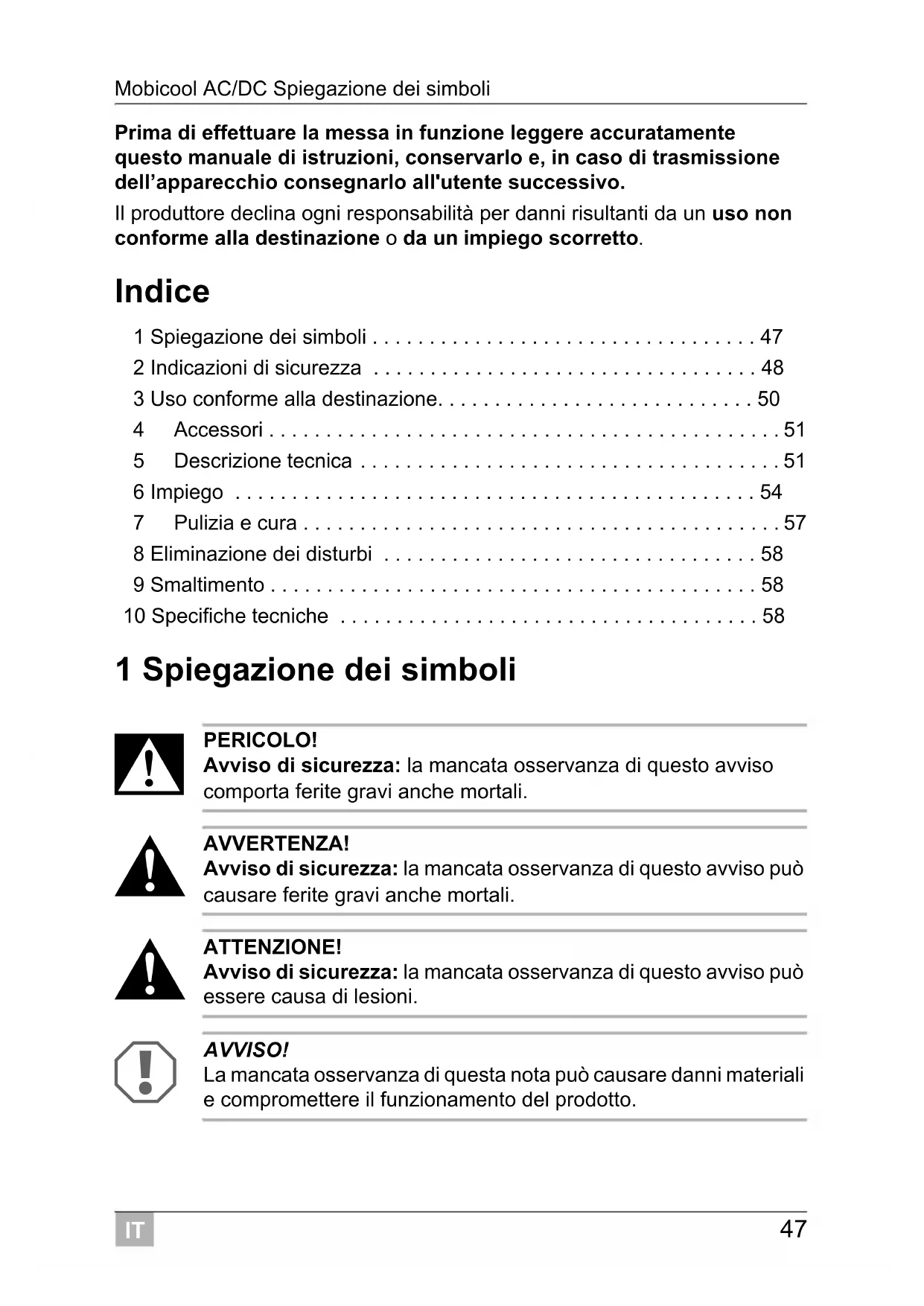

Indice

1 Spiegazione dei simboli 47
2 Indicazioni di sicurezza 48
3 Uso conforme alla destinazione....50
4 Accessori....51
5 Descrizione tecnica 51
6 Impiego 54
7 Pulizia e cura....57
8 Eliminazione dei disturbi 58
9 Smaltimento 58
10 Specifiche tecniche 58

1 Spiegazione dei simboli

PERICOLO!

Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali.

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.

AVVISO!

La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
√Questo simbolo descrive il risultato di un intervento.

fig. 1 5, pagina 3: questi dati si riferiscono ad un elemento in una figura, in questo caso alla “posizione 5 nella figura 1 a pagina 3”.

2 Indicazioni di sicurezza

2.1 Sicurezza generale

PERICOLO!

- Per imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interrutto-re differenziale.

AVVERTENZA!

• Se l'apparecchio presenta danni visibili, non metterlo in funzione.
• Questo apparecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
• Persone (bambini compresi) che a causa della proprie capacità fisiche, sensoriali o mentali, oppure che a causa della propria inesperienza e scarsa conoscenza non siano in grado di utilizzare il prodotto in modo sicuro, devono evitare di utilizzarlo se non in presenza e seguendo le istruzioni di una persona per loro responsabile.
  ● Gli elettrodomestici non sono giocattoli!

Conservare e impiegare l'apparecchio lontano dalla portata dei bambini.

- Sorvegliare i bambini per evitare che giochino con l'apparecchio.

• Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, da parte del suo servizio clienti, oppure da una persona sufficientemente qualificata, al fine di evitare pericoli.
• Nell'apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente.

ATTENZIONE!

• Staccare l'apparecchio dalla rete
• prima di effettuare la pulizia e la cura
• dopo ogni utilizzo

- I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

AVVISO!

• Collegare l'apparecchio solo nel modo seguente:
  – con il cavo di allacciamento CC alla spina CC del veicolo (ad es. accendisigari)
• oppure con il cavo di allacciamento da 230 V alla rete di alimentazione in corrente alternata da 230 V

- Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.

- Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.

- Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.

- Quando il frigorifero è collegato ad un presa CC: Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido.

- Quando il frigorifero è collegato ad un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.

2.2 Sicurezza durante il funzionamento dell'apparecchio

PERICOLO!

- Non toccare mai i cavi nudi a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione in corrente alternata.

ATTENZIONE!

- Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.

AVVISO!

• Non utilizzare apparecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
• Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).
• Pericolo di surriscaldamento!

Assicurarsi che il calore generato durante il funzionamento sfiati sufficientemente. Assicurarsi che la distanza fra l'apparecchio e le pareti o altri oggetti sia tale che l'aria possa circolare liberamente.

• Fare attenzione che le feritoie di aerazione non vengano coperte.
• Non versare nessun tipo di liquido o ghiaccio nel contenitore interno.
• Non immergere mai l'apparecchio in acqua.
• Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.

3 Uso conforme alla destinazione

Il frigorifero è adatto per raffreddare gli alimenti.

Il frigorifero è adatto per l'uso domestico e campi di applicazione simili come ad esempio

• in cucine per il personale in negozi, uffici e altri campi professionali
• in agricoltura
• dagli ospiti in hotel, motel o altri alloggi
• in bed & breakfast
• nel catering e applicazioni simili nel commercio all'ingrosso

Mediante l'equipaggiamento supplementare "Riscaldamento" l'apparecchio è predisposto anche per scaldare.

L'apparecchio è ideato per il funzionamento con:

• una presa di rete di bordo CC di un'auto (ad es. accendisigari), di una barca o di un camper (confrontare i dati della tensione riportati sulla targhetta)
• una rete di alimentazione in corrente alternata da 230 V

L'apparecchio è adatto anche per il campeggio. L'apparecchio non deve essere esposto a pioggia.

ATTENZIONE! Pericolo per la salute!

Controllare che la capacità di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.

4 Accessori

Disponibile come accessorio (non in dotazione):

Denominazione Descrizione

Y24 Trasformatore 24/12 CC/CC

per l'allacciamento del frigorifero 12 V== a 24 V===

5 Descrizione tecnica

L'apparecchio è adatto per essere utilizzato anche come frigorifero portatile. Questo può raffreddare e mantenere freddi prodotti oppure (in presenza di equipaggiamento supplementare "Riscaldamento") riscaldarli e mantenerli caldi fino a un max. di 65 °C.

Il raffreddamento viene generato mediante un sistema refrigerante detto di Peltier, resistente all'usura e completo di ventola per asportare il calore.

Se il frigorifero è collegato ad una rete di alimentazione in corrente alternata a 230 V, esso può essere utilizzato in due diverse modalità di funzionamento:

• Modalità ECO: il frigorifero consuma meno energia
• Modalità MAX: il frigorifero raggiunge la capacità di raffreddamento massima

La potenza frigorifera desiderata viene impostata con il regolatore della potenza frigorifera:

eco maxoff

Per aumentare la potenza frigorifera, ruotare il regolatore della potenza frigorifera in senso orario.

Per ottenere la potenza frigorifera massima, ruotare il regolatore della potenza frigorifera fino all'arresto in senso orario (posizione "max").

Per ridurre la potenza frigorifera, ruotare il regolatore della potenza frigorifera in senso antiorario.

Per spegnere il frigorifero, ruotare il regolatore della potenza frigorifera fino all'arresto in senso antiorario (posizione "off").

Se il frigorifero è collegato alla presa CC, la potenza frigorifera non può essere impostata. Il frigorifero quindi funziona solo al massimo grado di raffreddamento.

5.1 Equipaggiamento supplementare possibile

Questo apparecchio è disponibile in diversi modelli. Il presente modello può quindi essere provvisto dei seguenti equipaggiamenti supplementari:

- Riscaldamento

È possibile riscaldare o mantenere caldo il contenuto del frigorifero fino ad un max. di 65 °C.

● ABS (protezione batteria attivabile)

Un dispositivo di controllo automatico della batteria inseribile, integrato nell'apparecchio, protegge la batteria del veicolo da uno scaricamento eccessivo.

- Coperchio isolante

Il coperchio isolante più leggero può essere utilizzato come alternativa di trasporto al coperchio dell'aggregato. Assicurarsi che il coperchio isolante non raffreddi.

● Coperchio solo per estrazione bottiglie

Una singola bottiglia per bevande può essere estratta attraverso il coper- chio per sole bottiglie.

- Borse supplementari

Tasche esterne supplementari servono come ulteriore spazio portaoggetti. Non dimenticare che gli oggetti ivi conservati non vengono raffreddati.

6 l m p i e g o

ATTENZIONE! Pericolo per la salute!

I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

AVVISO! Pericolo di danni!

• Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati oppure (in presenza di equipaggiamento supplementare “Riscaldamento”) scaldati alla temperatura selezionata.
• Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contenitori di vetro, in quanto esse si dilatano se congelate, provocando la rottura del contenitore di vetro.
• Assicurarsi che il frigorifero sia ben aerato, in modo tale che il calore generato possa fuoriuscire; in caso contrario non è più garantito un funzionamento corretto. In particolare, fare attenzione che le aperture di aerazione non vengano coperte.

NOTA

• Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'interno e l'esterno con un panno umido (vedi anche "Pulizia e cura" a pagina 57).
• Se si raffredda per un periodo lungo è possibile che un paio di gocce d'acqua possano depositarsi all'interno del frigorifero. Questo è normale poiché l'umidità dell'aria si condensa in gocce d'acqua se la temperatura all'interno del frigorifero si abbassa. Il frigorifero non è guasto. Eliminarle se necessario con un panno asciutto.

NOTA per frigoriferi con manico pieghevole

Quando il manico è posizionato all'indietro o quando viene trasportato il frigorifero, il coperchio è chiuso. È possibile aprire il coperchio solo se il manico è posizionato in avanti.

6.1 Suggerimenti per risparmiare energia

• Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
• Se per il frigorifero si desidera regolare una maggiore efficienza energetica e una capacità di raffreddamento limitata, utilizzare la modalità ECO del frigorifero.
• Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
• Non aprire il frigorifero più spesso del necessario.
• Non lasciare il frigorifero aperto più del necessario.
• Estrarre le singole bottiglie attraverso l'apposito coperchio, se disponibile.

6.2 Uso del frigorifero nella modalità CC

▶Collocare il frigorifero su una base stabile.
Collegare il cavo di allacciamento CC all'accendisigari oppure alla presa CC del veicolo.

Frigorifero senza equipaggiamento supplementare “Riscaldamento”

√Il vano interno del frigorifero inizia a raffreddarsi.
▶ Quando il frigorifero viene spento, estrarre la spina.

Frigorifero con equipaggiamento supplementare “Riscaldamento”

▶Per accendere il frigorifero, portare l'interruttore posto sul pannello di controllo nella posizione "HOT" (riscaldamento) oppure "COLD" (raffreddamento).
√Le spie di funzionamento del pannello di controllo indicano il modo operativo:

Spia di funzionamento Modo operativo

rosso riscaldamento

verde raffreddamento

√Il vano interno del frigorifero inizia a raffreddarsi o a scaldarsi.
▶ Quando l'apparecchio viene spento:

- portare l'interruttore posto sul pannello di controllo dalla posizione "HOT" (riscaldamento) oppure "COLD" (raffreddamento) alla posizione "OFF",

6.3 Uso del frigorifero nella modalità CA

▶Collocare il frigorifero su una base stabile.
Collegare l'apparecchio con il cavo di allacciamento da 230 V alla rete di alimentazione in corrente alternata da 230 V.

▶Ruotare il regolatore della potenza frigorifera nella posizione desiderata.
▶Con equipaggiamento supplementare “ABS”: spegnere il dispositivo di controllo automatico della batteria (posizione “OFF”).

Frigorifero senza equipaggiamento supplementare “Riscaldamento”

√Il vano interno del frigorifero inizia a raffreddarsi.
Se il frigorifero viene spento, portare il regolatore della potenza frigorifera nella posizione “off”.

Frigorifero con equipaggiamento supplementare “Riscaldamento”

▶Per accendere il frigorifero, portare l'interruttore posto sul pannello di controllo nella posizione "HOT" (riscaldamento) oppure "COLD" (raffreddamento).
√Le spie di funzionamento del pannello di controllo indicano il modo operativo:

Spia di funzionamento Modo operativo

rosso riscaldamento

verde raffreddamento

√Il vano interno del frigorifero inizia a raffreddarsi o a scaldarsi.

▶ Quando l'apparecchio viene spento portare l'interruttore posto sul pannello di controllo dalla posizione "HOT" (riscaldamento) oppure "COLD" (raffreddamento) alla posizione "OFF".

6.4 Collegamento all'accendisigari

NOTA

Se il frigorifero viene collegato all'accendisigari del veicolo, fare attenzione se è necessario inserire l'accensione per alimentare l'apparecchio con la corrente.

7 Pulizia e cura

AVVERTENZA!

Staccare l'apparecchio dalla rete ogni volta che si effettua la pulizia e la cura.

AVVISO! Pericolo di danni!

• Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.
• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.

▶ Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido.

8 Eliminazione dei disturbi

Disturbo Possibile causa Proposta di soluzione

L'apparecchio non funziona (la spina è inserita).	Nella presa CC (accendi-sigari) del veicolo non c'è tensione.	Nella maggior parte dei veicoli è necessario che l'interruttore di accen-sione sia inserito perché all'accendi-sigari possa arrivare tensione.
	Nella presa di tensione alternata non c'è tensione.	Provare a collegare l'apparecchio ad un'altra presa.
	La ventola interna o l'elemento raffreddante è guasta/o.	I lavori di riparazione devono essere effettuati solo da un Punto Assistenza Clienti autorizzato.
Funzionamento con presa CC (accendisigari): l'accensione è inserita e il frigorifero non funziona.	L'attacco della presa CC è sporco. Questo provoca un contatto elettrico sbagliato.	Se la spina del frigorifero inserita nell'attacco della presa CC è diven-tata molto calda, significa che è necessario pulire l'attacco o che la spina probabilmente non è montata in modo corretto.
	Il fusibile della spina CC è bruciato.	Sostituire il fusibile della spina CC con un fusibile dello stesso tipo.
	Il fusibile del veicolo è bruciato.	Sostituire il fusibile del veicolo della presa CC (solitamente di 15 A). (Osservare inoltre le istruzioni per il funzionamento del vostro veicolo).

9 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

10 Specifiche tecniche

Le specifiche tecniche sono riportate sulla targhetta e nella tabella, pagina 122.
