Varumärke	Mobicool
Modell	Q40 ACDC
Produkttyp	Kyl- och värmebar (tillval)
Kapacitet	40 liter (uppskattning)
Likspänningsmatning (DC)	12 V (via cigarettändaruttag)
Växelspänningsmatning (AC)	230 V
Driftlägen	ECO, MAX (på AC-nät)
Kylteknik	Peltiereffekt (slitstark)
Värmefunktion	Valfri (upp till 65 °C med tillbehör "Värmare")
Batteriskydd	ABS (valfritt, förhindrar överdriven urladdning)
Kylkapacitet	Justerbar med omkopplare (ECO/MAX på AC, max på DC)
Värmeavledning	Med fläkt (se till att ventilationen är god)
Rengöring	Fuktig trasa, doppa inte i vatten
Mått (L x B x H)	Cirka 50 x 30 x 40 cm
Vikt	Cirka 10 kg
Medföljande tillbehör	DC-kabel, AC-kabel
Rekommenderad användning	Hem, camping, fordon
Säkerhet	Automatisk avstängning vid fel; använd inte med explosiva ämnen
Reparationsmöjlighet	Reparation endast av kvalificerad personal

Vanliga frågor - Q40 ACDC Mobicool

Hur använder jag kylboxen i värmeläge?

Om din apparat har tillbehöret "Värmare", skjut omkopplaren på kontrollpanelen till läget HOT. Indikatorlampan blir röd. Innetemperaturen stiger upp till 65 °C. För att stänga av, sätt omkopplaren på OFF.

Hur justerar jag kylkapaciteten?

På 230 V-nät, vrid omkopplaren medurs för att öka effekten. Läget ECO sparar energi, MAX ger maximal kylning. På 12 V-batteri är effekten fast och maximal.

Vad gör jag om kylboxen inte fungerar?

Kontrollera först strömförsörjningen: på DC måste fordonets tändning vara på; på AC, prova ett annat uttag. Om DC-uttaget är smutsigt, rengör det. Kontrollera även säkringar (DC-omkopplare och fordon). Om inget fungerar, kontakta en auktoriserad serviceverkstad.

Hur rengör jag kylboxen?

Innan rengöring, koppla bort apparaten. Använd en fuktig trasa för in- och utsidan. Doppa aldrig apparaten i vatten och använd inte slipande rengöringsmedel eller hårda föremål.

Kan jag använda kylboxen med ett fordonsbatteri?

Ja, anslut DC-kabeln till cigarettändaruttaget. Se till att tändningen är på. Om ditt fordon har ett 12 V-batteri är det kompatibelt. För ett 24 V-batteri, använd transformator Y24 (tillbehör).

Vad är skillnaden mellan ECO- och MAX-lägena?

Läget ECO minskar energiförbrukningen med begränsad kylkapacitet. Läget MAX ger maximal effekt för snabbare kylning. De är endast tillgängliga på 230 V-nät.

Hur sparar jag energi?

Placera kylboxen i skuggan, på en luftig plats. Använd ECO-läget om måttlig kylning räcker. Låt varm mat svalna innan du lägger in den. Öppna locket så sällan och så kort stund som möjligt.

Vad betyder den röda eller gröna indikatorlampan?

Den röda lampan indikerar värmeläge (HOT). Den gröna lampan indikerar kylläge (COLD). Dessa lampor finns endast på modeller med tillbehöret "Värmare".

Kan jag förvara mediciner i kylboxen?

Kontrollera att apparatens kylkapacitet motsvarar den rekommenderade temperaturen för dina mediciner. Kylboxen kan nå låga temperaturer, men det är lämpligt att konsultera manualen för exakta inställningar.

Hur installerar jag batteriskyddet ABS?

Om din modell är utrustad med ABS, sätt omkopplaren på ON för att aktivera skyddet. Detta förhindrar att fordonsbatteriet laddas ur för mycket. Vid drift på AC-nät, ställ ABS på OFF.

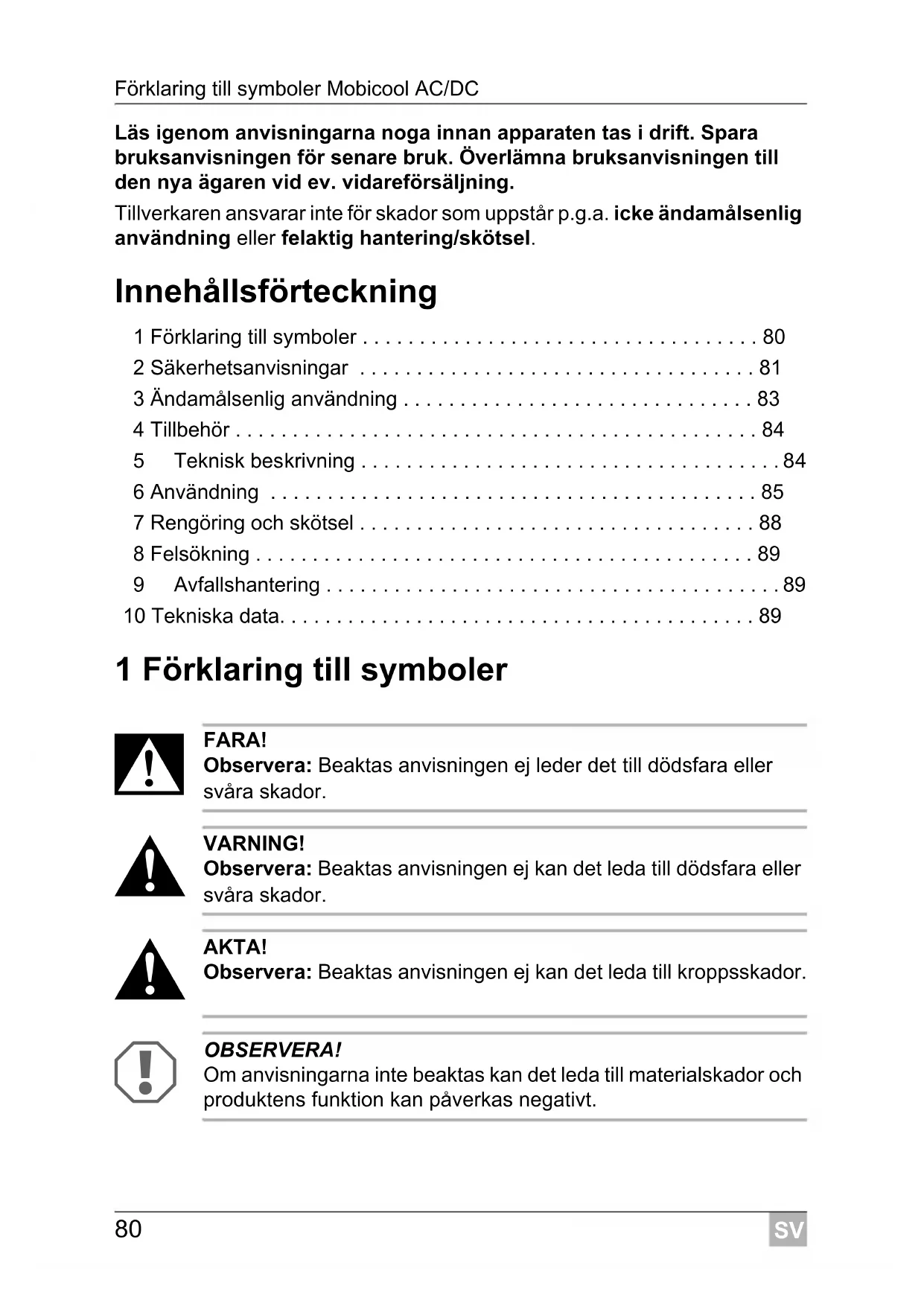

BRUKSANVISNING Q40 ACDC Mobicool

Läs igenom anvisningarna noga innan apparaten tas i drift. Spara bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Tillverkaren ansvarar inte för skador som uppstår p.g.a. icke ändamålsenlig användning eller felaktig hantering/skötsel.

Innehållsförteckning

1 Förklaring till symboler 80
2 Säkerhetsanvisningar 81
3 Ändamålsenlig användning 83
4 Tillbehör 84
5 Teknisk beskrivning 84
6 Användning 85
7 Rengöring och skötsel 88
8 Felsökning 89
9 Avfallshantering 89
10 Tekniska data....89

1 Förklaring till symboler

FARA!

Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador.

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

▶ Arbetssteg: denna symbol står framför en arbetsinstruktion.

Tillvägagångssättet beskrivs steg för steg.

√Denna symbol står framför beskrivningen av resultatet.

bild 1 5, sidan 3: anger en detalj på en bild, i detta exempel "position 5 på bild 1 på sidan 3".

- För båtar: Se till att strömförsörjningen är säkrad med en jordfelsbrytare.

WARNING!

• Om apparaten uppvisar synliga skador får den ej tas i drift.
• Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.
• Personer (och barn), som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda produkten på ett säkert sätt, bör inte använda denna produkt utan uppsikt eller hjälp av en ansvarig person.
• Elapparater är inga leksaker!
  Förvara och använd apparaten utom räckhåll för barn.
• Barn bör hållas under uppsikt, så att de inte leker med apparaten.
• Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
• Lagra inga ämnen som kan explodera i apparaten, som t.ex. sprayburkar med drivgas.

AKTA!

• Koppla alltid bort apparaten från elnätet – före rengöring och underhåll – efter användning
• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

OBSERVERA!

- Anslut apparaten endast på följande vis: - till ett DC-uttag i fordonet (t. ex. cigarettuttag) med DC- - anslutningskabel - eller till ett 230 V-växelströmuttag med den medföljande - 230 V-anslutningskabeln.

• Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.
• kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel.
• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.
• När kylapparaten är ansluten till ett DC-uttag: Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteriladdare ansluts.
• När kylapparaten är ansluten till ett DC-uttag: Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.

2.2 Säkerhet under drift

FARA!

- Ta inte tag i avskalade ledningar med händerna. Detta gäller framför allt vid drift med växelström.

AKTA!

- Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

OBSERVERA!

- Använd inga elektriska apparater för arbeten inne i kylboxen. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.

• Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).
• Risk för överhettning!

Se till att värmen som alstras under användningen kan avledas ordentligt. Apparaten måste har tillräckligt stort avständ till väggen/andra föremål, så att luften kan cirkulera fritt.

• Se till att ventilationsspringorna inte täcks över.
• Fyll inte innerfacket med vätskor eller is.
• Doppa aldrig ned apparaten i vatten.
• Skydda apparaten och kablarna mot hetta och fukt.

3 Ändamålsenlig användning

Apparaten är avsedd för kylning av livsmedel.

Kylappararen är avsedd för privat bruk i hushållet och liknande användningsområden, t.ex:

• personalkök i butiker, kontor och andra arbetsplatser
• lantbruk
• för gäster på hotell, motell och andra övernattningsanläggningar
  ● bed & breakfast pensionat
  ● catering och liknande, t.ex. partihandel

Med extrautrustningen "värme" kan apparaten även värma.

Apparaten är avsedd för anslutning till:

• ett DC-uttag i bilar (t.ex. ett cigarettuttag), på båtar eller i husbilar (se spänningsuppgifterna på typskylten)
  ● 230-V växelström

Den är även avsedd för campingändamål. Apparaten måste skyddas mot regn.

AKTA! Hälsorisk!

Kontrollera om apparatens kyleffekt motsvarar kravet för de livsmedel eller mediciner du vill hålla kalla.

4 Tillbehör

Finns som tillbehör (medföljer inte leveransen):

Beteckning Beskrivning

Y24 24/12 DC/DC omvandlare

för anslutning av 12-V---kylapparaten till 24 V---

5 Teknisk beskrivning

Kylapparaten är lämpad för mobil användning. Det går att hålla varor kylda/kyla varor eller (med extrautrustningen "värme") hålla varor varma/värma upp varor till max. 65 °C.

Kylsystemet är en slitagefri peltierkylning med värmeavledning genom en fläkt.

Om kylapparaten är ansluten till ett 230-V-växelströmsnät kan den användas i två olika driftlägen:

• ECO-läge: kylapparaten arbetar energisnålare
  ● MAX-läge: kylapparaten kan användas med max. kyleffekt

Kyleffektsreglaget används för att ställa in önskad kyleffekt:

▶ Vrid kyleffektsreglaget medurs för att höja kyleffekten.

Vrid kyleffektsreglaget medurs tills det tar stopp för maximal kyleffekt (position "max").

▶ Vrid kyleffektsreglaget moturs för att sänka kyleffekten.

Vrid kyleffektsreglaget moturs tills det tar stopp för att stänga av kylapparaten (läge "off").

Om kylapparaten är ansluten till DC-uttaget kan man inte ställa in kyleffekten. Kylapparaten kyls då ner så snabbt som möjligt.

5.1 Tillgänglig extrautrustning

Apparaten finnns i olika utföranden. Utförandet du har köpt kan ha följande extrautrustningar:

• Värme

Innehållet i kylapparaten kan värmas upp/hållas varmt, maximal temperatur: 65 °C.

● ABS (aktiverbart batteriskydd)

En batterivakt i apparaten skyddar fordonsbatteriet mot urladdning.

- Isoleringslock

Som alternativ till aggregatlocket kan ett lättare isoleringslock användas för transport. Tänk på att isoleringslocket inte kyler varorna.

- Flaskfack/flasköppning

Flaskorna kan tas ut genom flasköppningen.

- Extra väskor

Det finns även fack på utsidan som kan användas som förvaringsutrymme. Tänk på att föremålen i dessa fack inte kyls.

6 Användning

AKTA! Hälsorisk!

Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

OBSERVERA! Risk för skador!

• Se till att det endast finns föremål resp. varor i kylapparaten som får kylas (eller värmas med extrautrustningen "värme") till den inställda temperaturen.
• Se till att vätskor eller matvaror i glasbehållare inte kyls ned för mycket. Vätskor expanderar under frysning. Glasbehållarna kan då gå sönder.
• Kylapparaten måste ha god ventilation så att värmen avleds ordentligt - annars kan inte funktionen säkerställas. Särskilt ventilationsöppningarna får inte vara övertäckta.

ANVISNING

• Innan kylboxen tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (se även "Rengöring och skötsel" på sidan 88).
• När den har varit i kylläget en längre tid kan det bildas några vattendroppar i kylapparaten. Detta är bara normalt eftersom fukten i luften kondenserar när temperaturen i kylapparaten sjunker. Det betyder inte att kylapparaten är defekt. Torka vid behov bort vattnet med en torr trasa.

ANVISNING för kylapparater med fällbart handtag

När handtaget är nedfällt bakåt eller när kylapparaten bärs, är locket stängt. Locket kan bara öppnas när handtaget är nedfällt framåt.

6.1 Tips för energibesparing

• Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.
• Om du vill använda kylapparaten med högre energieffektivitet och begränsad kyleffekt kan du aktivera ECO-läget.
• Låt varm mat svalna innan den läggs in i kylboxen.
• Öppna inte kylboxen oftare än nödvändigt.
• Låt inte kylskåpsdörren stå öppen längre än nödvändigt.
• Ta ut flaskor genom flasköppningen, om sådan finns.

6.2 Använda kylapparaten i DC-drift

▶Ställ kylapparaten på ett fast underlag.
▶ Anslut DC-anslutningskabeln till cigarettuttaget eller ett DC-uttag i fordonet.

Kylapparat utan extrautrustningen "värme"

√Kylapparaten startar och kyler innerutrymmet.
▶Dra ut kontakten när kylapparaten ska tas ur drift.

Kylapparat med extrautrustningen "värme"

▶Ställ omkopplaren på kontrollpanelen på läget "HOT" (värme) eller "COLD" (kylning) för att slå på kylskåpet.
√Driftindikeringen på kontrollpanelen visar driftläget:

Driftindikator Driftläge

Röd Värme

Grön Kylning

√Kylapparaten startar och kyler resp. värmer facket.
▶När kylapparaten ska stängas av,

– ändra omkopplaren på kontrollpanelen från läget "HOT" (värme) eller "COLD" (kylning) till "OFF" (av),

- dra ut kontakten.

6.3 Använda kylapparaten i AC-drift

▶Ställ kylapparaten på ett fast underlag.
Använd 230 V-anslutningskabeln för att ansluta apparaten till 230 V-växelströmsnätet.

▶Ställ kyleffektsreglaget i önskat läge.
▶Vid extrautrustning "ABS": Stäng av batterivakten (position "OFF").

Kylapparat utan extrautrustningen "värme"

√Kylapparaten startar och kyler innerutrymmet.
▶ Ställ kyleffektsreglaget i läget "off" för att stänga av kylapparaten.

Kylapparat med extrautrustningen "värme"

▶Ställ omkopplaren på kontrollpanelen på läget "HOT" (värme) eller "COLD" (kylning) för att slå på kylskåpet.
√Driftindikeringen på kontrollpanelen visar driftläget:

Driftindikator Driftläge

Röd Värme

Grön Kylning

√Kylapparaten startar och kyler resp. värmer facket.
▶När kylapparaten ska stängas av, ändra omkopplaren på kontrollpanelen från läget "HOT" (värme) eller "COLD" (kylning) till "OFF" (av).

6.4 Ansluta till cigarettändaren

ANVISNING

Vid anslutning till fordonets cigarettuttag: beakta att tändningen ev. måste slås på för att försörja kylapparaten med ström.

7 Rengöring och skötsel

WARNING!

Koppla alltid bort apparaten från elnätet före rengöring och skötsel.

OBSERVERA! Risk för skador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
• Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten.

▶Rengör apparaten då och då in- och utvändigt med en fuktig trasa.

8 Felsökning

Störning Möjlig orsak Lösning

Apparaten fungerar inte (kontakten är insatt).	Det finns ingen spänning i fordonets DC-uttag (cigarettuttag).	På de flesta fordon finns det ingen spänning i cigarettuttaget om tändningen inte har slagits på.
	Ingen spänning i växel-strömsuttaget.	Prova med ett annat uttag.
	Invändig fläkt eller kylelement defekt.	Reparationer får endast utföras av auktoriserad kundservice.
Vid anslutning till DC-uttag (cigarettuttag): Tändningen är påslagen men boxen fungerar inte.	DC-uttaget smutsigt. Det ger dålig elektrisk kontakt.	Om stickkontakten till kylapparaten blir mycket varm i DC-uttaget, måste uttaget rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten.
	DC-uttagets säkring trasig.	Byt ut DC-uttagets säkring mot en säkring med samma värde.
	Fordonets säkring utlöst.	Byt ut fordonets säkring för DC-uttaget (normalt 15 A, se fordonets instruktionsbok).

9 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

10 Tekniska data

Tekniska data hittar du på typskylten och i tabellen, sida 122.
