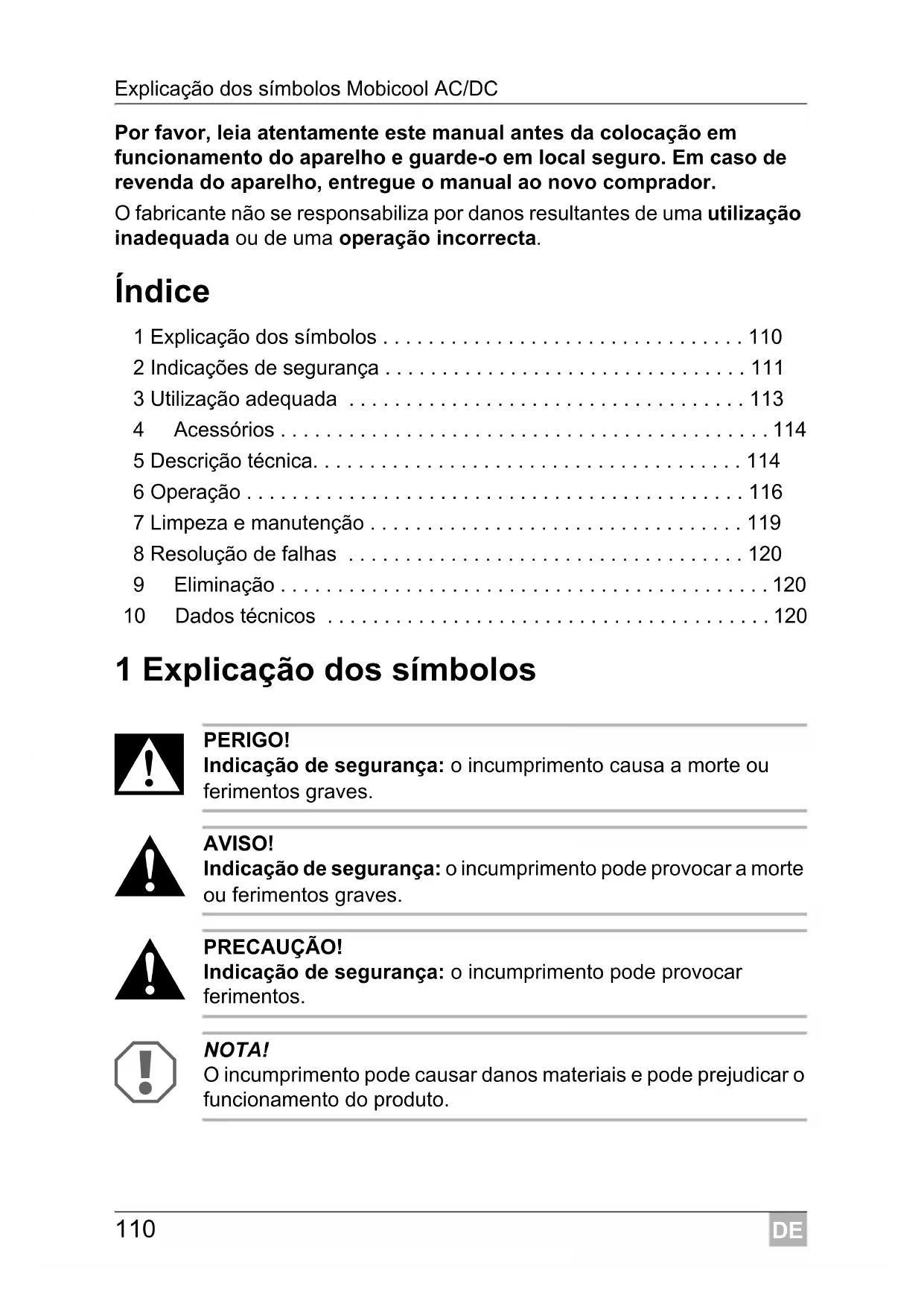

MANUAL DE UTILIZADOR Q40 ACDC Mobicool
Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de revenda do aparelho, entregue o manual ao novo comprador.
O fabricante não se responsabiliza por danos resultantes de uma utilização inadequada ou de uma operação incorrecta.
Índice
1 Explicação dos símbolos .... 110
2 Indicações de segurança 111
3 Utilização adequada 113
4 Acessórios....114
5 Descrição técnica.... 114
6 Operação .... 116
7 Limpeza e manutenção .... 119
8 Resolução de falhas 120
9 Eliminação 120
10 Dados técnicos ..... 120
1 Explicação dos símbolos
PERIGO!
Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.
AVISO!
Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.
PRECAUÇÃO!
Indicação de segurança: o incumprimento pode provocar ferimentos.
NOTA!
O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
OBSERVAÇÃO
Informações suplementares sobre a operação do produto.
▶ Acção: este símbolo indica que há uma acção a realizar. As acções necessárias são descritas passo a passo.
√Este símbolo descreve o resultado de uma acção.
Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo para a “posição 5 na figura 1 da página 3”.
2 Indicações de segurança
2.1 Segurança geral
PERIGO!
- Em barcos: em caso de funcionamento com rede eléctrica, certifique-se de que a sua alimentação de corrente está protegida por um corta-circuito em caso de falha na terra.
AVISO!
- Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento.
- As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.
- As pessoas (incluindo crianças) que não estão aptas a utilizar o produto de modo seguro devido a incapacidade física, sensorial ou mental ou devido à sua inexperiência, não devem utilizar o produto sem a supervisão ou as instruções de uma pessoa responsável.
- Os aparelhos eléctricos não são um brinquedo!
Guarde e utilize o aparelho fora do alcance das crianças.
- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
- Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
- Não guarde as substâncias com risco de explosão, tais como, p. ex. latas de spray com gás carburante no aparelho.
PRECAUÇÃO!
- Separe o aparelho da rede
- antes de cada limpeza e conservação
- após cada utilização
- Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.
NOTA!
- Conecte o aparelho apenas do seguinte modo:
– com o cabo de ligação DC à tomada de bordo DC (p. ex. isqueiro) no veículo. - ou com o cabo de ligação de 230 V à rede de corrente alternada de 230 V
- Compare a indicação da tensão na placa de características com a alimentação de energia existente.
- A geleira não é adequada para o transporte de substâncias corrosivas ou substâncias com solventes.
- Nunca retire a ficha da tomada eléctrica puxando pelo cabo de conexão.
- Se a geleira estiver ligada à tomada DC: Desconecte a sua geleira e outros consumidores da bateria antes de conectar um carregador rápido.
- Se a geleira estiver ligada à tomada DC: Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar descarregada.
2.2 Segurança durante a utilização do aparelho
PERIGO!
- Nunca toque nos cabos não blindados apenas com as mãos. Isto aplica-se, em especial, durante o funcionamento com rede de corrente alternada.
PRECAUÇÃO!
- Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.
NOTA!
- Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante.
- Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).
- Perigo de sobreaquecimento!
Tenha sempre atenção para que o calor gerado durante o funcionamento possa ser dissipado adequadamente.
Certifique-se de que o aparelho está posicionado com uma distância suficiente em relação a paredes ou objectos de modo a que o ar possa circular livremente.
- Tenha atenção para que as aberturas de ventilação não sejam cobertas.
- Não verta líquidos ou gelo para dentro do recipiente interior.
- Nunca mergulhe o aparelho em água.
● Proteja o aparelho e os cabos do calor e da humidade.
3 Utilização adequada
A geleira é adequada para refrigerar géneros alimentícios.
A geleira foi concebida para a utilização doméstica e outras áreas de utilização semelhantes como por exemplo
- em copas de lojas, escritórios e outras áreas de trabalho
- na agricultura
- por hóspedes em hotéis, motéis ou outros alojamentos
- em pensões com pequeno-almoço
- no Catering e outras utilizações semelhantes no comércio grossista
Com o equipamento adicional “Aquecimento”, o aparelho também consegue aquecer.
O aparelho está concebido para a operação com:
- uma tomada de bordo DC de um veículo (p. ex. o isqueiro), de um barco ou de uma caravana (ver indicação de tensão na placa de características)
- uma rede de corrente alternada de 230 V
O aparelho também é adequado para campismo. O aparelho não pode ser exposto à chuva.
PRECAUÇÃO! Risco para a saúde!
Por favor, verifique se a capacidade de refrigeração do aparelho cumpre os requisitos dos géneros alimentares ou dos medicamentos que pretende refrigerar.
4 Acessórios
Disponível como acessório (não consta do material fornecido):
Designação Descrição
Y24 Conversor de 24/12 DC/DC
para a ligação da geleira de 12 V=== a 24 V===
5 Descrição técnica
A geleira é adequada para a utilização móvel. O mesmo consegue refrigerar ou manter frescos alimentos ou (em caso de equipamento adicional "Aquecimento") aquecê-los no máx. 65 °C ou mantê-los quentes.
A refrigeração é uma refrigeração tipo Peltier sem desgaste com dissipação de calor por uma ventoinha.
Se o aparelho de refrigeração estiver ligado a uma rede de corrente alternada de 230-V, pode ser usado em dois modos de funcionamento diferentes:
- Modo ECO: a geleira consome menos energia
- Modo MAX: o aparelho de refrigeração atinge a potência de refrigeração máxima
A potência de refrigeração desejada é ajustada através do regulador de potência de refrigeração:
Para proceder ao aumento da potência de refrigeração, rode o regulador de potência de refrigeração para a direita.
Para obter uma potência de refrigeração máx., rode o regulador de potência de refrigeração para a direita até ao encosto.
Para proceder à diminuição da potência de refrigeração, rode o regulador de potência de refrigeração para a esquerda.
Para desligar a geleira, rode o regulador de potência de refrigeração para a esquerda até ao encosto (posição “OFF”).
Quando a geleira está ligada à tomada DC, não é possível ajustar a potência de refrigeração. Neste caso, o aparelho de refrigeração arrefece ao máximo.
5.1 Possível equipamento adicional
Este aparelho está disponível em diversas versões. Por isso, a versão por si adquirida pode possuir os seguintes equipamentos adicionais:
- Aquecimento
O conteúdo da sua geleira pode ser aquecido para no máx. 65 °C ou ser mantido quente.
- ABS (protecção activável da bateria)
Um monitorizador da bateria integrado no aparelho protege a sua bateria do veículo contra descarregamento demasiado profundo.
- Tampa de isolamento
A tampa de isolamento mais leve pode ser utilizada como alternativa de transporte em relação à tampa da unidade. Lembre-se de que a tampa de isolamento não arrefece.
- Abertura para garrafas
Uma garrafa de bebida individual pode ser retirada pela abertura para garrafas.
- Bolsas adicionais
As bolsas adicionais no exterior servem como outra possibilidade de arrumação. Lembre-se de que os objectos nelas contidos não são refrigerados.
6 Operação
PRECAUÇÃO! Risco para a saúde!
Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.
NOTA! Perigo de danos!
- Tenha atenção para que apenas se encontrem objectos ou alimentos na geleira que possam ser refrigerados ou aquecidos (com o equipamento adicional “Aquecimento”) para a temperatura seleccionada.
- Tenha atenção para que as bebidas ou as refeições não refrigerem demasiado nos recipientes de vidro. Ao refrigerar, as bebidas ou as refeições líquidas dilatam. Deste modo, os recipientes de vidro podem ser destruídos.
- Tenha atenção para que a geleira o seja bem ventilada para que o calor retirado possa ser dissipado, caso contrário, não está garantido um funcionamento correcto. Em especial, as aberturas de ventilação não podem ser cobertas.
OBSERVAÇÃO
- Por motivos de higiene, antes de colocar a nova geleira em funcionamento, deve limpar o seu interior e exterior com um pano húmido (ver também “Limpeza e manutenção” na página 119).
- Pode haver formação de alguns pingos de água no interior da geleira quando a mesmo tiver refrigerado durante algum tempo. Isso é normal, pois a humidade no ar condensa para pingos de água quando a temperatura refrigera na geleira. A geleira não está com defeito. Limpe-a eventualmente com um pano seco.
OBSERVAÇÃOpara geleiras com pega articulável
Se a pega estiver basculada para trás ou a geleira for transportada, a tampa está fechada. A tampa apenas pode ser aberta quando a pega é basculada para a frente.
- Escolha um local de utilização bem arejado e protegido de raios solares.
- Se pretende regular uma eficiência energética mais elevada e uma potência de refrigeração limitada para o aparelho de refrigeração, use o modo ECO do aparelho de refrigeração.
- Primeiro, deixe as refeições quentes arrefecer antes de as manter frescas.
- Não abra a geleira mais do que as vezes necessárias.
- Não deixe a geleira aberta mais tempo do que o necessário.
- Retire as garrafas de bebidas individuais pela eventual abertura para garrafas.
6.2 Utilizar a geleira com corrente contínua
▶Coloque a geleira sobre uma superfície estável.
▶Ligue o cabo de ligação DC ao isqueiro ou à tomada DC no veículo.
Geleira sem equipamento adicional “Aquecimento”
√A geleira inicia a refrigeração do interior.
▶ Quando colocar a geleira fora de funcionamento, retire a ficha de conexão da tomada.
Geleira com equipamento adicional “Aquecimento”
▶Desloque o interruptor no painel de comando para a posição “HOT” (aquecimento) ou “COLD” (refrigeração), para ligar a geleira.
√ As indicações de funcionamento no painel de comando indicam-lhe o modo de funcionamento:
Indicação de funcionamento Modo de funcionamento
vermelho Aquecimento
verde Refrigeração
√A geleira inicia a refrigeração ou o aquecimento do interior.
▶ Quando colocar a geleira fora de funcionamento,
- desloque o interruptor no painel de comando da posição “HOT” (aquecer) ou “COLD” (refrigerar) para a posição “OFF”, - remova a ficha de conexão da tomada.
6.3 Utilizar a geleira com corrente alternada
▶Coloque a geleira sobre uma superfície estável.
▶ Conecte o aparelho com o cabo de ligação de 230 V à rede de corrente alternada de 230 V.
▶Rode o regulador de potência de refrigeração para a posição pretendida.
Em caso de equipamento adicional “ABS”: desligue o monitorizador da bateria (posição “OFF”).
Geleira sem equipamento adicional “Aquecimento”
√A geleira inicia a refrigeração do interior.
Se colocar a geleira fora de serviço, rode o regulador de potência de refrigeração para a posição “OFF”.
Geleira com equipamento adicional “Aquecimento”
▶Desloque o interruptor no painel de comando para a posição “HOT” (aquecimento) ou “COLD” (refrigeração), para ligar a geleira.
√ As indicações de funcionamento no painel de comando indicam-lhe o modo de funcionamento:
Indicação de funcionamento Modo de funcionamento
vermelho Aquecimento
verde Refrigeração
√A geleira inicia a refrigeração ou o aquecimento do interior.
Se colocar a geleira fora de serviço, desloque o interruptor no painel de comando da posição “HOT” (aquecer) ou “COLD” (refrigerar) para a posição “OFF”.
6.4 Conectar ao isqueiro
OBSERVAÇÃO
Se conectar a geleira ao isqueiro do seu veículo, lembre-se de que, eventualmente, terá de ligar a ignição para que o aparelho seja alimentado com corrente.
7 Limpeza e manutenção
AVISO!
Antes de cada limpeza e conservação, separe o aparelho da rede.
NOTA! Perigo de danos!
- Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.
- Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira.
▶De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido.
8 Resolução de falhas
Falha Possíveis causas Sugestão de solução
| O seu aparelho não funciona (ficha inserida na tomada). | A tomada DC (isqueiro) do veículo não tem corrente. | Na maioria dos veículos, a ignição tem de estar ligada para que o isqueiro do veículo tenha corrente eléctrica. |
| A tomada da tensão alternada não conduz tensão. | Tente novamente noutra tomada. | |
| O ventilador interno ou o elemento de refrigeração está avariado. | A reparação apenas pode ser realizada por uma assistência técnica autorizada. | |
| Funcionamento numa tomada DC (isqueiro): A ignição está ligada e a geleira não funciona. | O casquilho da tomada DC está sujo. Isto resulta num mau contacto eléctrico. | Quando a ficha da sua geleira ficar muito quente no casquilho da tomada DC, é necessário limpar o casquilho ou é possível que a ficha não esteja montada correctamente. |
| O fusível da ficha DC está queimado. | Substitua o fusível da ficha DC por um fusível de equivalência semelhante. | |
| O fusível do veículo está queimado. | Substitua o fusível do veículo da tomada DC (normalmente 15 A) (para isso, consulte o manual de instruções do seu automóvel). |
9 Eliminação
▶Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

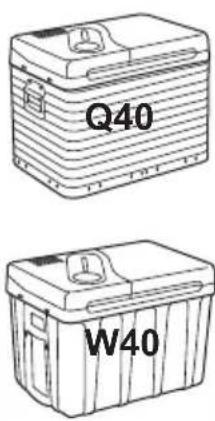

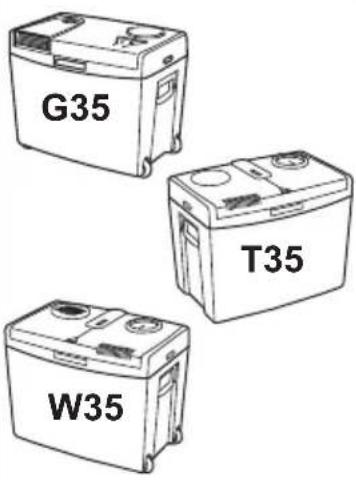

10 Dados técnicos
Os dados técnicos podem ser consultados na placa de características e na tabela, página 122.
 |  |  TC26 |  | ||
| *) *) | |||||
| A++ | |||||
| **) 8,5 W 7,5 W 8,5 W | |||||
| ENERGIA·ENEРГИЯENEРГЕIA·ENERGUAENERGY·ENERGIE·ENERGI | 75 kWh/annum 66 kWh/annum 75 kWh/annum | ||||
| 34 | 39 | 20 | 48 | | |||||
| 36 dB 39 dB 36 dB | |||||
| ***) ST N ST N | |||||
| ****) | +16 °C +38 °C | +16 °C+32 °C | +16 °C+38 °C | +16 °C+32 °C | |
*) Category: Pantry, **) Power, *** ) Climate class, ****) Ambient temperature
*) Kategorie: Sonstiges Fach, **) Leistung, *** ) Klimaklasse, **** ) Umgebungstemperatur
*) Catégorie : cuisine de bord, **) Puissance, **) Classe climatique, ****) Température ambiate
*) Categoría: despensa, **) Potencia, *** ) Clase climática, **** ) Temperatura ambiente
*) Categoria: Dispensa, **) Potenza, *** ) Classe climatica,
****) Temperatura ambiente
*) Categorie: provisiekamer, **) Vermogen, *** ) Klimaatklasse, ****) Omgevingstemperatuur
*) Kategori: Spisekammer, **) Effekt, *** ) Klimaklasse, **** ) Udenomstemperatur
 |  |  |  |  | |
 | |||||
 T26/Z26 |  | ||||
| TC12 TC25 | TC16, TC25, | TC29, TC30 | TC16, TC25, | TC29, TC30 | |
| *) | |||||
 | |||||
| 7,5 W | |||||
| 66 kWh/annum | |||||
| 20 | 24 | 25 | 29 | | |||||
| 39 dB | |||||
| ST | |||||
| +16 °C +38 °C | |||||
*) Kategori: Pentry, **) Effekt, *** ) Klimatklass, **** ) Omgivningstemperatur
*) Kategori: Pantry, **) Effekt, *** ) Klimaklasse, **** ) Omgivelsestemperatur
*) Luokka: Ruokakaappi, **) Teho, *** ) Ilmastoluokka:, ****) Ympäristön lämpötila
*) Categoria: despensa, **) Potência, *** ) classe climática, **** ) temperatura ambiente
